Как починить светодиодную ленту
Если один из чипов перегорел, его можно заменить и полностью восстановить работу подсветки. Когда речь идет о поломке СОВ-пластины, ремонт не поможет. Для начала делают проверку тестером, затем выпаивают повреждённый диод, соединяя цепь без него или с другим элементом. В большинстве изделий печатная плата изготовлена из алюминия для эффективного отвода тепла на радиатор.
Строение LED-ленты.
Подложку для отвода тепла с обратной стороны чипа припаивают к токоотводящей дорожке. В процессе демонтажа её придётся отпаять. В пластиковых печатных платах тоже присутствуют такие дорожки. Опираясь на материал, необходимо подобрать правильный метод пайки. Для работы понадобятся:
- лезвие;
- тестер;
- держатель;
- пинцет;
- флюс;
- паяльник (рекомендуется, чтобы его жалобы было тонким). Для стандартного паяльника жало придётся сделать самостоятельно. Для этого подойдет медная проволока.
Чтобы снять алюминиевую плату, корпус отделяется от нее. Можно использовать нож. К основанию плата обычно припаяна двумя проводами, их нужно отпаять. Для удобства ленту можно зафиксировать в держателе. На следующем этапе тестером проверяется каждая дорожка. Перегоревший диод бывает виден невооружённым глазом, но не всегда.
Перегоревший диод.
Следует осмотреть качество пайки. Если на производстве допустили брак, это повлияет на срок службы диодов. Когда сгоревший чип определен, нужно взять паяльник и пинцет. Горелка должна находиться с другой стороны платы. Когда пайка размягчится, диод снимается пинцетом. Новый чип необходимо успеть закрепить до того, как основание из алюминия остынет.
Причины неполадок
Если не работает светодиодная лента целиком, очевидная причина этому — отсутствие электропитания. В каком-то месте цепи произошел сбой. Иногда неисправным оказывается блок питания, клеммы на входе или выходе окисляются, из-за чего прерывается контакт. Проблема бывает и в коннекторе, которым подсоединяется гибкая плата, точнее, в его контактах.
Другая распространенная причина – нарушение целостности провода, по которому 220 В подают на блок питания, а также провода, по которому ток идет на печатную плату.
Если перестала функционировать часть ленты, проблема заключается в перегорании одной из токопроводящих дорожек внутри какого-либо сегмента на гибкой печатной плате.
Мерцание или затухание нескольких разрозненных сегментов в LED-ленте свидетельствует о повреждении резисторов. По той же причине некоторые участки светятся слишком ярко.
Другими возможными причинами мерцания служат:
- недостаточная мощность блока питания, тогда мерцание появляется по мере нагрева;
- разъедание токопроводящих дорожек кислотным флюсом, использованным при пайке;
- истекает срок службы светодиодных элементов (старение и износ).
Проверка отдельных деталей
Разберем несколько деталей, при поломке которых выходит из строя схема, а вместе с этим и все оборудование.
Резистор
На различных платах данную деталь применяют довольно часто. И так же часто при их поломке происходит сбой в работе прибора. Резисторы несложно проверить на работоспособность мультиметром. Для этого необходимо провести измерение сопротивления.
При значении, стремящемся к бесконечности, деталь следует заменить. Неисправность детали можно определить визуально. Как правило, они чернеют из-за перегрева. При изменении номинала более 5%, резистор требует замены.
Диод

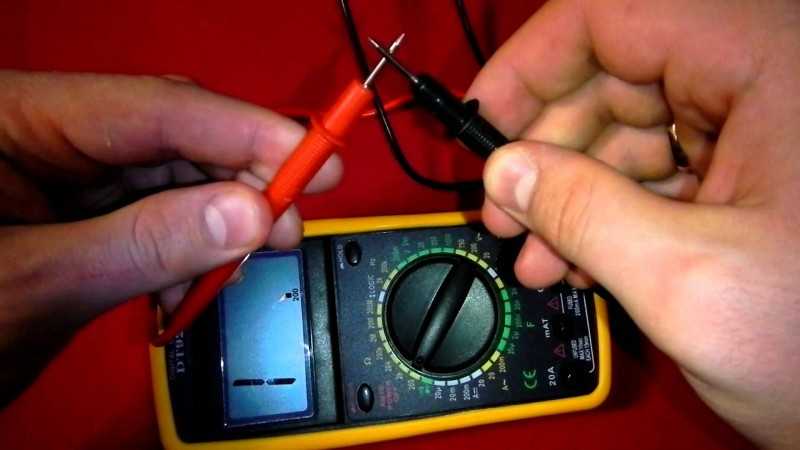

Проверка диода на неисправность не займет много времени. Включаем мультиметр на замер сопротивления. Красный щуп на анод детали, черный на катод – показание на шкале должно быть от 10 до 100 Ом.
Переставляем щупы мультиметра, теперь минус (черный щуп) на аноде – показание, стремящееся к бесконечности. Эти величины говорят об исправности диода.
Катушка индуктивности
Плата редко выходит из строя по вине этой детали. Как правило, поломка случается по двум причинам:
- витковое короткое замыкание;
- обрыв цепи.
Проверив значение сопротивления катушки мультиметром, при значении менее бесконечности – цепь не оборвана. Чаще всего, сопротивление индуктивности имеет значение в несколько десятков омов.
Определить витковое замыкание немного труднее. Для этого прибор переводим в сектор измерения напряжения цепи. Необходимо определить величину напряжения самоиндукции.
На обмотку подаем небольшой по напряжению ток (чаще всего используют крону), замыкаем ее с лампочкой. Лампочка моргнула – замыкания нет.
Шлейф
В этом случае следует прозванивать контакты входа на плату и на самом шлейфе. Заводим щуп мультиметра в один из контактов и начинаем прозвон. Если идет звуковой сигнал, значит, эти контакты исправны.
При неисправности одно из отверстий не найдет себе «пару». Если же один из контактов прозвонится сразу с несколькими – значит, пришло время менять шлейф, поскольку на старом короткое замыкание.
Микросхема
Выпускается большое разнообразие этих деталей. Замерить и определить неисправность микросхемы с помощью мультиметра достаточно тяжело, наиболее часто используют тестеры pci.
Мультиметр не позволяет провести замер, потому что в одной маленькой детали находится несколько десятков транзисторов и других радиоэлементов. А в некоторых новейших разработках сконцентрированы миллиарды компонент.
Определить проблему можно только при визуальном осмотре (повреждения корпуса, изменение цвета, отломанные выводы, сильный нагрев). Если деталь повреждена, ее необходимо заменить.
Нередко при поломке микросхемы, компьютер и другие приборы перестают работать, поэтому поиск поломки следует начинать именно с обследования микросхемы.
Тестер материнских плат – это оптимальный вариант определения поломки отдельной детали и узла. Подключив POST карту к материнке и запустив режим тестирования, получаем на экране прибора сведения об узле поломки. Выполнить обследование тестером pci сможет даже новичок, не имеющий особых навыков.
Стабилизаторы
Ответ на этот вопрос, как проверить стабилитрон, знает каждый радиотехник. Для этого переводим мультиметр в положение замера диода. Затем касаемся щупами выходов детали, снимаем показания. Меняем местами щупы и выполняем замер и записываем цифры на экране.
При одном значении порядка 500 Ом, а во втором замере значение сопротивления стремится к бесконечности – эта деталь исправна и годится для дальнейшего использования.
На неисправной — величина при двух измерениях будет равна бесконечности – при внутреннем обрыве. При величине сопротивления до 500-сот Ом – произошел полупробой.
Но чаще всего на микросхеме материнской платы сгорают мосты – северный и южный. Это стабилизаторы питания схемы, от которых поступает напряжение на материнку.
Определяют эту «неприятность» достаточно легко. Включаем блок питания на компьютере, и подносим руку к материнской плате. В месте поражения она будет сильно нагреваться.
Одной из причин такой поломки может быть полевой транзистор моста. Затем проводим прозвонку на их выводах и при необходимости заменяем неисправную деталь. Сопротивление на исправном участке должно быть не более 600 Ом.
Методом обнаружения нагревающего устройства, определяют короткое замыкание (КЗ) на некоторых деталях платы. При подаче питания и обнаружения участка нагрева, кисточкой смазываем место нагрева. По испарению спирта определяется деталь с КЗ.
Тускло горит светодиодная лента.
Работает ли ваша светодиодная лента нормально, но на одном конце яркость заметно ниже? Почему тускло горит светодиодная лента? Это часто встречающаяся проблема с низкокачественными светодиодными лентами, и ее основной причиной является падение напряжения. Падение напряжения в основном вызвано чрезмерно большим электрическим током для данной конструкции схемы, или чрезмерным сопротивлением в цепи, или комбинацией того и другого.
Проверьте вашу схему.
Большинство светодиодных лент будут иметь максимальную длину пробега, основанную на потребляемой мощности на фут и дизайне внутренней цепи. Поскольку каждая секция светодиодной ленты должна нести ток для всех «нисходящих» сегментов светодиодной ленты, слишком длинное подключение светодиодной ленты будет превышать номинальную мощность для секций светодиодной ленты, ближайших к источнику питания.
Самым непосредственным следствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, в результате чего напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания. Причиной снижения напряжения является внутреннее сопротивление в медных следах печатной платы.
Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, а использование проводов с недостаточной толщиной также может привести к чрезмерному падению напряжения. Возможно, вы сможете изменить свою схему так, чтобы она была сконфигурирована «параллельно», а не «последовательно».
Проверьте электрическое сопротивление
Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и корродированной медью. Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.
В экстремальных случаях плохие точки контакта могут нагреваться, что приводит к пожару, поэтому определение и устранение этих ситуаций может стать важной проверкой безопасности. Диагностика падения напряжения
Диагностика падения напряжения
Наиболее точный способ определить, вызывает ли падение напряжения проблемы с вашей светодиодной лентой, – просто измерить напряжение между медными контактными площадками в различных точках вдоль светодиодной ленты. Если напряжение постепенно уменьшается по мере удаления от источника питания, это является признаком падения напряжения.
Почти все светодиодные ленты будут испытывать некоторое падение напряжения, и от того, будет ли это существенной проблемой или нет, зависит, прежде всего, от падения напряжения. Например, светодиодная полоска 12 В может упасть до 11,5 В на конце, наиболее удаленном от источника питания, но обычно это не достаточно значительное падение напряжения, чтобы оправдать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак того, что существует значительное падение напряжения, которое, весьма вероятно, приводит к очень заметному падению яркости.
Подробнее о том что делать, читайте в нашей статье.
Почему еще могут перегорать светодиодные ленты
Частичные нерабочие элементы светодиодных лент Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.
Часто пользователи элементарно неправильно устанавливают светодиодную ленту. В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают.
Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется.
И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.
В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает 40°С.Необходимо не допускать попадание влаги на открытые ленты.Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.
Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент

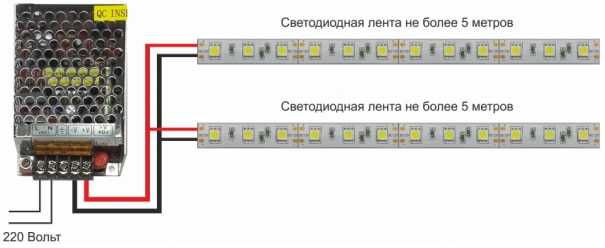

Правильное подключение параллельной светодиодной ленты
Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету
К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.При подключении особенно пристальное внимание следует уделить соблюдению полярности
Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям
Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.
Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины. Правильно рассчитать ток поможет онлайн калькулятор.
Важно правильно выбрать блок питания по мощности в Вт в зависимости от длины ленты Светодиодные ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время
Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.
Переделка готовых БП для работы со светодиодами
Начнем с самых распространённых блоков питания – зарядных устройств от мобильного телефона. Выходное напряжение от 5 до 9 вольт постоянного тока, стабилизированная схема и гальваническая развязка от сети. Это делает использование подобных схем блока питания для светодиодной ленты безопаснее предыдущего варианта.
Самым простым вариантом будет использование токоограничительного резистора, для удобства есть онлайн калькулятор для расчета резистора.
Схемы дешевых блоков питания от зарядок
Для начала взгляните на схемы от различных зарядных устройств, с виду они отличаются, а принципиально – идентичны (картинки можно листать).
Большинство зарядных устройств для мобильного телефона построены на базе блокинг-генератора, или как его еще называют – автогенератора.
Выпрямленное напряжение поступает на схему, состоящую из силового транзистора, который управляется через базовую обмотку и резистор смещения базы, трансформатора, и цепи обратной связи. Это простейший импульсный блок питания. Подойдет как схема для блока питания светодиодной ленты, если её немного модернизировать.
Принцип работы
Обмотки трансформатора подключены таким образом, чтобы на базе транзистора и коллекторной обмотки, напряжения наводились в противофазе, иначе говоря «наоборот». Когда транзистор открывается до конца через резистор базы, нарастание тока в коллекторной обмотке прекращается и на базовой обмотке возникает противо-ЭДС, закрывающее транзистор. Ток в коллекторной цепи снижается, а после достижения нулевого значения процесс повторяется.
Однако это описание очень упрощено, дано только для понимания общего принципа возникновения колебаний высокой частоты переменного тока на импульсном трансформаторе.
Вы могли заметить, что на каждой из схем выше я обвел красным цветом один из элементов – это стабилитрон (диод Зенера). Он установлен как раз в цепи обратной связи по напряжению. Когда выходное напряжение достигает напряжения стабилизации, в работу вступает отрицательная обратная связь, которая закрывает транзистор.
В более дорогих (см. вторую схему) обратная связь заведена через оптопару, это повышает надежность схемы в целом.
Обобщенная схема блокинг-генератора изображена на рисунке ниже, все остальные компоненты в зарядных устройствах нужны для стабилизации (обратной связи), индикации, защиты от аварийных режимов работы и т.д.
Делаем блок питания
Раз стабилитрон имеет напряжение стабилизации — с его помощью осуществляется обратная связь. Значит, чтобы изменить выходное напряжение, нужно его заменить на другой по величине Uстаб.
Выходное напряжение зарядного устройства приблизительно равно номиналу стабилизатора. Оно отличается от номинального на стабилитроне от 0,3 до 1В и зависит от некоторых особенностей схемы
Обратите внимание, в приведенных примерах стоят стабилитроны от 5 до 7 вольт
При изменении выходного напряжения изменяется и ток, который может выдать зарядное устройство. Причем изменение тока обратно-пропорционально величине изменения напряжения. Т.е. увеличив напряжение наполовину, допустим до 7,5 вольт, ток упадет в два раза.
Чтобы своими руками сделать блок питания для светодиодов, нужно определиться как вы будете подключать нагрузку, чтобы сделать выводы о необходимом напряжении.
Если вы собираетесь питать один светодиод или несколько соединенных параллельно, вам нужно выходное напряжение порядка 3-х вольт (как определить напряжение светодиода). Далее подобрать необходимый стабилитрон, например подобный – на 3,3В. При параллельном подключении не забудьте проверить напряжение через каждый из светодиодов и скорректировать его дополнительным резистором.
Многие блоки питания, не только зарядки для мобильных, сделаны по этой схеме. Более мощные и дорогие модели (незначительно), и модели с другими силовыми схемами оборудованы несколько иной и более простой в настройке обратной связью. Зачастую которая выполнена на микросхеме TL431 (или любые другие буквы и «431» в названии).
Принцип работы
Светодиоды предъявляют повышенные требования к качеству электрического питания. В схеме диодного освещения присутствует специальное устройство — драйвер (или технически более правильно — блок питания). Благодаря ему происходит стабилизация выходного тока вне зависимости от уровня нагрузки и в соответствии с допустимой мощностью на выходе.
Блок питания может быть импульсным или трансформаторным. Последний включает в себя понижающий трансформатор (с 220 В до 12 или 24 В) или автотрансформатор. В основе импульсного блока питания находится инверторная система, согласно которой происходит выпрямление входного напряжения.
В составе ленты имеются следующие элементы:
- токоограничивающие резисторы;
- гибкая печатная плата;
- обработанное клеем основание.
Структура 12-вольтной модели включает секции с 3 диодами и резисторами. Количество диодов в секции объясняется потребностями в энергии: для электропитания одного диода требуется чуть более 3 В, что в сумме дает 10 В. Оставшиеся 2 В от 12 погашаются резистором, задающим нужный ток.
В разных моделях используется такое количество диодов:
- 30 штук (на погонный метр);
- 60 штук;
- 120 штук.
Также ленты классифицируют по разновидности световых диодов:
- 2835;
- 3528;
- 5050;
- 5630.
Выше перечислены только наиболее популярные модели. При желании можно подобрать и другие типы ламп.
Импульсные блоки (наиболее востребованные) бывают таких типов:
- На базе автогенератора (другое название — блокинг-генератор). Это самые недорогие модели. Отличаются небольшой мощностью (до 25 Вт).
- На ШИМ-контроллере с установленным силовым ключом. Относятся к средней ценовой категории. Мощность — от малой до средней (30-50 Вт).
- На ШИМ-контроллере с наружным силовым ключом (или несколькими ключами). Также такие модели называют полумостовыми. Это самые дорогостоящие и мощные блоки. При этом импульсные блоки этого типа являются наиболее стабильными и надежными в эксплуатации.

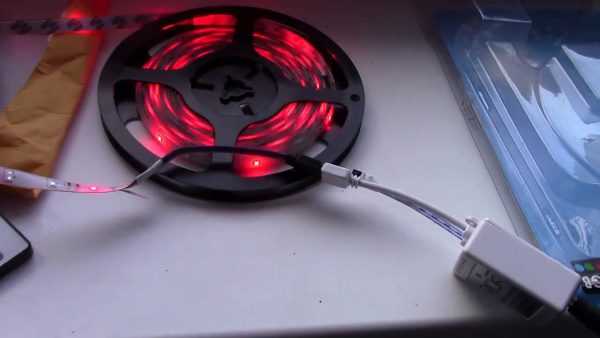

Лента горит, но не полностью что делать?
Теперь рассмотрим, почему светодиодная лента горит разным цветом, некоторые секции потускнели, либо полностью погасли?
Если вы столкнулись с такой проблемой – не обязательно менять всю инсталляцию, можно выполнить местный ремонт. Монтаж выполняется двумя способами:
- Скрытый — лента скрывается в короб;
- открытый метод — находится на поверхности.
Когда источник света скрыт в специальном профиле или на тыльной стороне конструкций, её гораздо проще отремонтировать. Просто найдите границы нерабочей области и обрежьте ленту по линиям разреза (как правильно резать светодиодную ленту).
Если монтаж видимый – приходится отрезать больший участок, чтобы скрыть коннектор. Дойдите до места, где можно незаметно спрятать соединение и от туда начинайте удалять нерабочий участок ленты.
После чего замените кусок аналогичным по мощности, типу и количеству светодиодов. Для этого нужно либо припаять, что не всегда может быть удобным, либо использовать коннекторы.
Основы правильного монтажа
Чтоб не сталкиваться с ситуациями, когда светодиодная лента горит не полностью, нужно рассмотреть основные правила монтажа:
- Минимальный радиус изгиба – 5см. Когда вы оборачиваете ленты вокруг тонких трубок или углов, будьте готовы к тому, что она может повредится. Тонкие проводники у её основания не выдерживают таких деформаций.
- Не монтировать вблизи зон с повышенной температурой. Частичный выход из строя светодиодной ленты может произойти потому, что вблизи находится отопительная батарея или другой источник тепла.
- Плотный монтаж ленты с мощностью более 10Вт на метр – запрещен! Светодиоды хоть и имеют высокий КПД, но более половины их мощности превращается в тепло.
Нужно помнить, что когда вы собираете светильник с мощными лентами, например white 5050 60 led/m, которая имеет 14.4 Вт на метр, не стоит клеить её полоса к полосе или мотать виток к витку. Сделайте зазор хотя бы в толщину одной полосы.
После монтажа включите и дайте ей поработать хотя бы пару часов, периодически проверяя температуру. Если руку начинает обжигать, т.е. поднялась выше 50 градусов – сделайте конструкцию реже. Для достижения большей яркости, воспользуйтесь жесткой полосой 5730(5630) на алюминиевом основании или другими мощными светодиодами.
Низковольтные ленты со светодиодами
Часто встречаются вариации на 12 и 24 вольта, именно они и составляют основную массу на рынке светодиодной осветительной продукции. Давайте разберемся, что делать если не горит светодиодная лента, причины этого и их решение.
Для начала рассмотрим типовую схему подключения 12В светодиодной ленты.
Чтоб понять, почему не горит светодиодная лента на 12 вольт, нужно выполнить несколько проверок. Если она вообще не светится – проверяем, запитана ли вся система? Выше было описано как проверить наличие напряжения в розетке.
В нижней части блока питания можно увидеть клеммную колодку. На клеммах с пометками L и N (или знак заземления) должно присутствовать 220В или 110В, для жителей стран с таким стандартном электрические сетей (например США).
Выходные клеммы могут иметь такие обозначения:
Замерьте тестером напряжение на выходе блока питания. Если его нет в наличии, можно проверить кусочком заведомо исправной ленты или обычной автомобильной лампочкой.
В случае, если напряжение на выходе блока отсутствует, не спешите бежать за новым, возможно просто вышел из строя предохранитель. Прозвоните его, а если владеете навыками ремонта электроники – замените
Уделите особое внимание входным цепям и силовым ключам в схеме

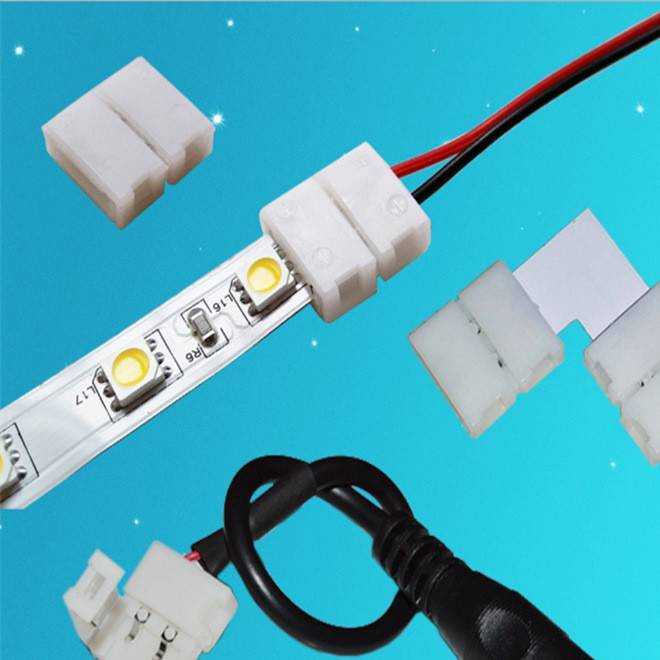

Используйте коннекторы
Если блок питания в полном порядке, нужно перейти к осмотру соединений. Когда-то мастера все соединения светодиодов выполняли с помощью паяльника. Пайка – качественный и надежный контакт. Но по мере распространения лент, начали распространяться и коннекторы для них.
Это удобный и быстрый способ монтажа светодиодной подсветки. Нужно приложить контактные площадки ленты к упругим контактам коннектора и закрыть пластиковый корпус. Еще одно достоинство – возможность быстрого устранения поломки.
Но есть и минусы. Такие соединители не герметичны. Это значит, что в месте контакта могут образоваться окислы, а они препятствуют протеканию тока. Часто именно поэтому не работает светодиодная лента.
Какие проблемы могут возникнуть
Причины поломок бывают следующими:
подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг — проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания
В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;
диоды загорелись только до центра ленты
Причина неисправности — перегорание одного из сегментов;
светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;
мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.
Светодиодная лента наполовину не светится
Эта поломка часто встречается — в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.
Пример поломки на сгибе.

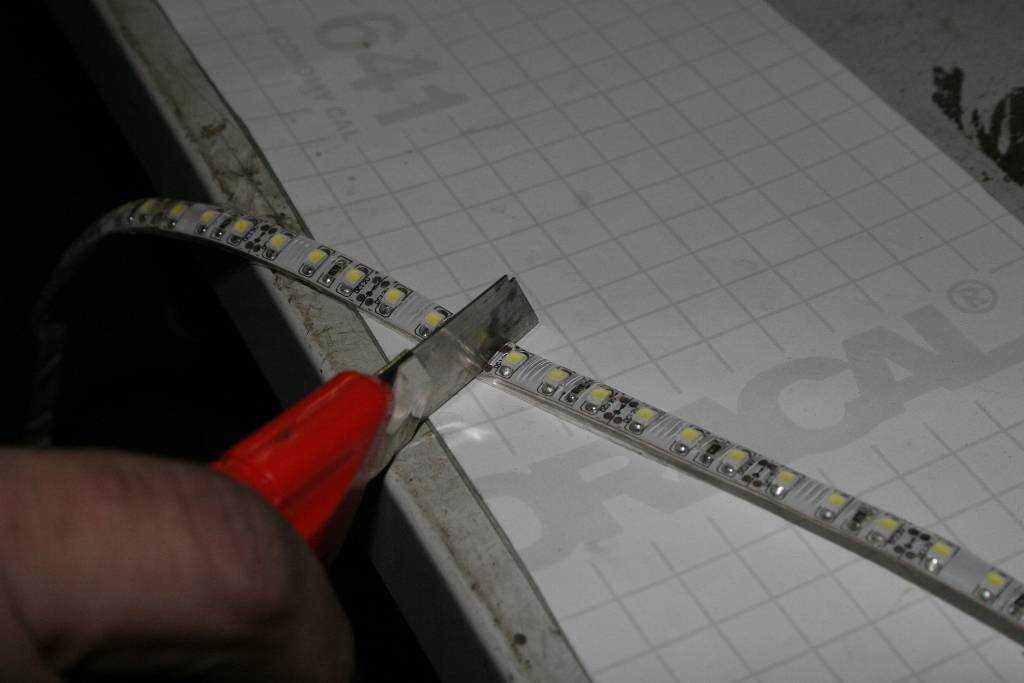

Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.
Потеряла яркость
Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:
- срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
- неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.
Потускневшие светодиоды.
Совсем не светит
Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.
Линия для удаления повреждённого отрезка.
Мигает
Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.
Рекомендуемая канифоль для пайки.
Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.
Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.
Светодиодная лента со временем тускнеет. Светодиодная лента стала тускло гореть.
Если ваша светодиодная лента со временем тускнеет, разберем основные причины. светодиодные ленты теряют яркость по всей полосе, это может быть вызвано двумя причинами:
1) Входное напряжение в светодиодной ленте упало ниже расчетного напряжения
Чтобы определить, какая из этих двух проблем виновата, сначала определите входное напряжение в точке, где светодиодная лента подключена к источнику питания (то есть первая пара медных контактных площадок). Если входное напряжение здесь ниже ожидаемого напряжения (например, 10 В для светодиодной ленты 12 В), вы, вероятно, видите проблему с источником питания или слабым / корродированным соединением между светодиодной лентой и источником питания. Хорошей новостью является то, что ваша светодиодная лента, вероятно, в хорошем состоянии, и простая исправление проводки или замена блока питания решит вашу проблему.
2) Сами светодиоды теряют яркость
Если в первом тесте вы определили, что на светодиодные ленты подается полное расчетное входное напряжение (например, 12 В для системы 12 В), но вы все еще видите падение яркости, у вас могут возникнуть серьезные проблемы со светодиодной лентой.
Светодиоды, как правило, рассчитаны на срок службы более 36 тыс. Часов , но некоторые продукты более низкого качества могут привести к непредсказуемым последствиям при проектировании и изготовлении. В таких ситуациях ваш единственный выбор – полностью заменить светодиодную ленту, если светодиодная лента стала тускло гореть.
