Замена лампы ближнего света форд фокус 2: рестайлинг и дорестайл

Процесс замены оптики ближнего света

Правильная установка ламп ближнего света в автомобиль – залог успеха. Необходимо заранее разобраться с принципами замены подобных элементов, чтобы затем не возникало каких-либо сложностей.

Для замены «ближней» лампы в Форд Фокус 2 необходимо снять блок-фару. Это справедливо для всех модификаций машины.

Потребуются следующие инструменты:

• длинная плоская отвертка;
• ключ Torx 30 (если есть);
• перчатки для защиты рук от загрязнений;
• новые лампы ближнего света.

Порядок замены лампы ближнего света Форд Фокус 2 дорестайлинг:

Открыть капот автомобиля и с помощью отвертки отсоединить кронштейн фары. На этом этапе саму фару откручивать не требуется.

Плоской отверткой отщелкнуть специальные крепления вниз, чтобы освободить блок.

Покачиваниями сдвинуть блок фары параллельно движению автомобиля на себя Тут важно помнить, что фонарь все еще остается висеть на проводах. Сместить специальные защелки, расположенные на задней стороне фары

Сместить специальные защелки, расположенные на задней стороне фары.

Снять коннектор и отодвинуть его со своего места

Тут необходимо действовать с максимальной осторожностью, чтобы резкими движениями не повредить проводку автомобиля. С нужного прибора снять контактную колодку

С нужного прибора снять контактную колодку.

Надавить на пружинный фиксатор и убрать вышедший из строя расходник.

Не место старого расходника установить новый патрон. В соответствующих пазах разместить новую лампу с цоколем Н7. Собрать систему и убедиться в ее работоспособности.

Когда пользователь берется голыми руками за лампу, возникающая реакция может привести к неработоспособности лампы. Если пришлось задеть стекло, необходимо после установки протереть его смоченной спиртом тканью. После просушки система должна заработать.

Все работы с галогенной лампой необходимо проводить в чистых перчатках.

Рестайлинговая версия Форд Фокус 2 отличается от старой тем, что вместо обычной пластиковой крышки с защелками на фаре установлены специальные резиновые заглушки. Эти элементы снять намного проще, так как отпадет необходимость использования отвертки. Прямо под резиновыми заглушками расположены обновленные колодки, прижатые пружинной скобой. Надо отжать эту скоб и откинуть ее с изначального положения.

Новая лампочка ближнего света устанавливается на место сгоревшей. Потребуется зажать ее пружинным фиксатором и надеть на контакты цоколя колодку питания. После надевания пыльника готовый фонарь можно устанавливать в автомобиль. Фара задвигается в свое место до срабатывания защелок, а затем фиксируется верхним винтом.

Как снять фару Форд фокус 2 дорестайл

› Другое

21.04.2020

Если у вас перегорела лампа ближнего света фар на Форд Фокус 2 самое время заменить ее. Совсем не обязательно ехать сразу в сервис, где придется потратиться на несколько сотен рублей, лампу можно заменить и самостоятельно. Благодаря нашей подробной инструкции вы сможете заменить лампу своими руками без проблем и помощи специалистов из сервиса.

Какие лампы установлены на Форд Фокус 2 рестайлинг и дорестайлинг

• Лампа ближнего света H7 12v/55W (В максимальных версиях с ксеноном лампа ближнего может быть D2S или D1S)
• Лампа дальнего света H1 12v/55w
• Лампа указателя поворота PY21W 12v
• Лампа передних габаритов W5W

У рестайлинговой и дорестайлинговой версиях автомобиля лампы используются одинаковые, Обвился лишь внешний вид и дизайн фар, а так же внутренняя часть фары (отражатель и защелки).

Какую лампу лучше установить на Ford Focus 2 в ближний свет?

Стандартные лампы устанавливаемые с завода как правило Philips Long Live или Osram Ulra Live. То есть это лампы с увеличенным сроком службы.

• PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1
• OSRAM H7-12-55 Ultra Life O-64210ULT

Можно установить лампы поярче стандартных, например +30% света или еще ярче +100% или +130% света. Минус этих ламп в том, что срок службы их по сравнению с обычными меньше.

• PHILIPS H7-12-55 +30% Vision
• OSRAM H7-12-55 +30% Super O-64210SUP
• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
• Philips H7-12-55 +130% X-tremeVision

Указанные лампы будут освещать дорогу лучше стандартных, а лампы +130% и +110% являются лидерами среди галогенных ламп, но покупая их нужно быть готовым к тому, что менять их придется чаще.

Замена ламп на дорестайлинговой версии Форд Фокус 2

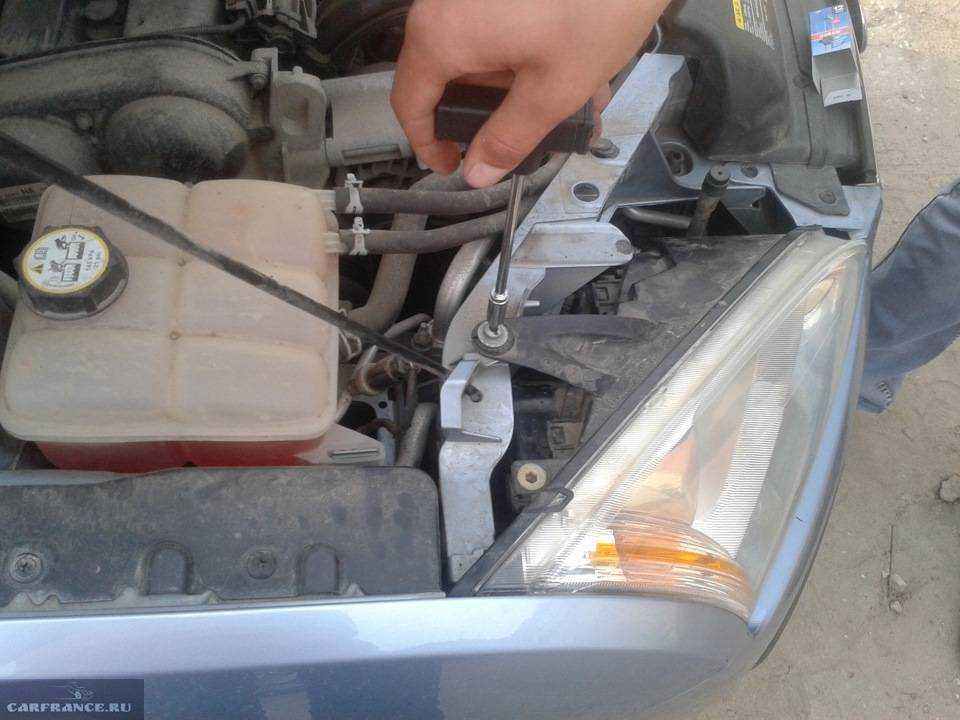

С помощью отвертки откручиваем верхний болт крепления фары

Красными стрелками указаны нижние защелки на которых держится фара, их необходимо аккуратно отжать

Далее слегка вытянем фару на себя и снимем штекер идущий к фаре и вытащите фару

Теперь остается лишь снять пластиковый пыльник фары, которые держится на 4 защелках

Перед собой видим лампу. Снимаем колодку с лампы, отщелкиваем металлические усы держащие лампу и производим замену

Производим сборку в обратной последовательности

Замена лампы на рестайлинговой версии Форд Фокус 2

Процедура снятия фары идентична снятию на дорестайле.

Откручиваем верхний болт крепления фары

Отщелкиваем две защелки и аккуратно вытягиваем фару, отсоединяем колодку проводом.

В отличии от дорестайла, на обновленной версии фокус 2 пыльник резиновый, снимать его проще.

А вот защелка лампы уже другая, сложнее.

Стрелкой на фото показано место на моторое нужно слегка нажать и вытащить лампу вместе с колодкой.

Вставляет в колодку новую лампу и устанавливаем лампу на место до щелчка. Производим сборку фары и устанавливаем ее на место.

Можно ли в ближний свет на Форд Фокус 2 установить ксенон?

В максимальных комплектациях Focus 2 оснащался ксеноном(лампы D2S или D1S). Однако если у вас галогенные фары, установки в них ксенона запрещена законом. Наказание за установку ксенона в подобные фары — до 6 месяцев лишения прав управления автомобилем.

Если же вы все же решили поставить ксенон, на рестайлиновой версии модели вам потребуются специальные переходники, чтобы не сломать стандартную колодку.

Как Разобрать Фару Форд Фокус 2 Дорестайл

Давайте разберем центр внимания на брод Фокус 2.4 рестайлинг

Повторение Ford Focus 5 вышла в нашем выступлении в 2008 году и была сделана незадолго до появления автомобилей третьего поколения в 2011 году. Первое, что явно отличало переработанный дизайн фокус Второе поколение dorestyle — это фары. На самом деле интерьер фар остался прежним, изменились только форма и архитектура. Теперь посмотрим, как снять и разобрать фару переделанного Ford Focus 4.

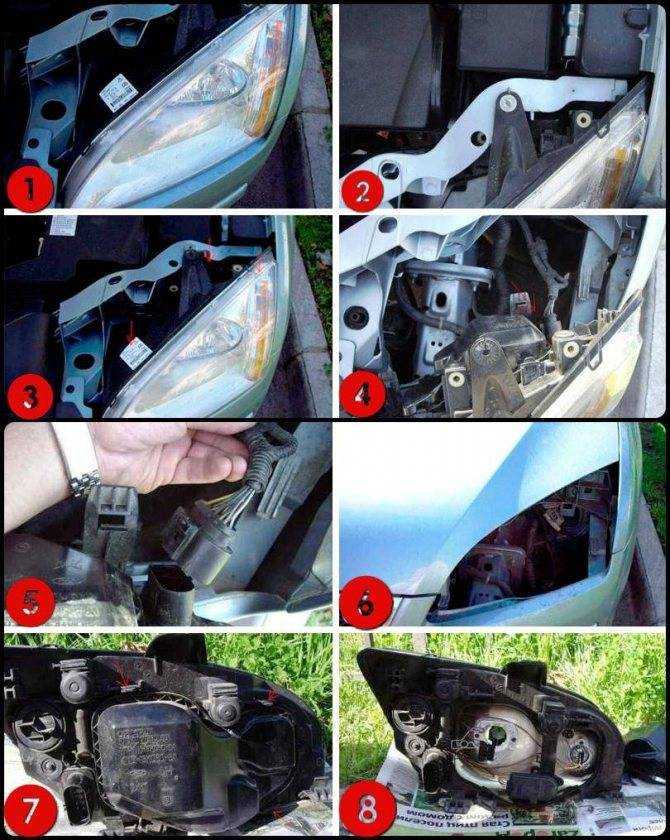

Снимаем фару на форд фокус 2

Снятие фары переделанного второго фокуса мало чем отличается от снятия фары на подержанных автомобилях. То, что остается для нашего клиента — то, что остается для нашего клиента, составляет менее 15 минут, включая замену всех ламп.

По-другому это не сработает; если нам удастся, мы не будем наслаждаться работой. Поэтому мы берем длинную узкую плоскую отвертку Torx T-30, надеваем очиститель хлопковых перчаток и закатываем рукава:

1. Bat Torks T-30 Открутите главный винт, которым крепятся фары. Он расположен примерно в центре корпуса фары и перекручен через моторный отсек.

Ослабьте крепежный винт.

Нажмите на гору.

Замена лампы

Когда фара у нас на ладони, вы можете поменять лампы. Установленные на заводе светильники имеют следующие характеристики и показатели:

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

Теперь покачиваем фонарь и снимаем его со штатного места.

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

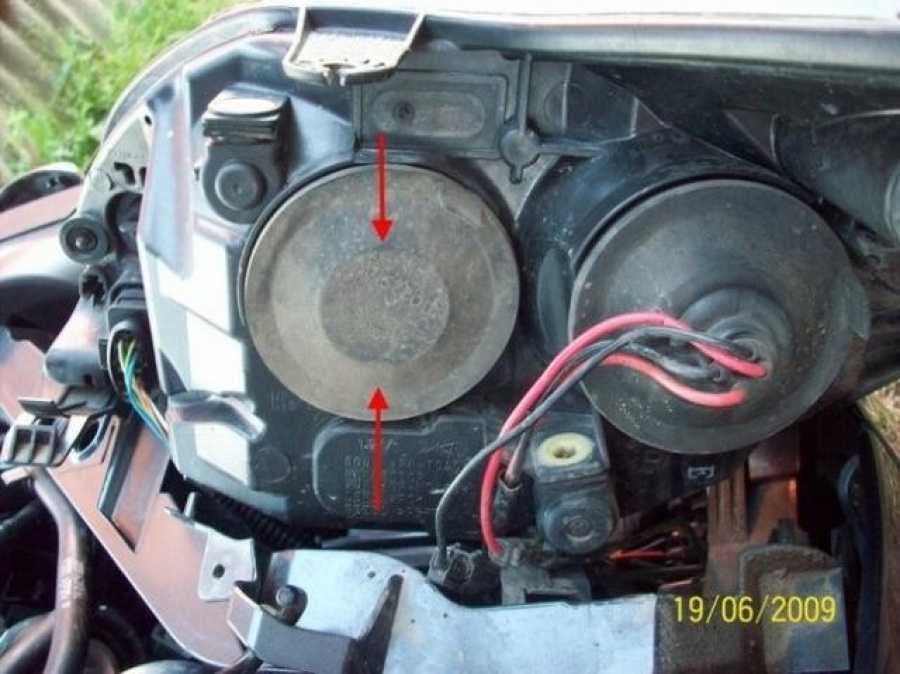

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

Снимаем с него пыльник, потянув за резиновый лепесток.

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.

Предыдущая
Замена автолампКак поменять лампочку ближнего и дальнего света на Lada Priora
Следующая
Замена автолампКакие нужны лампы ближнего света на Ford Focus 2 и как их поменять

Спасибо, помогло!Не помогло

Полупроводниковые источники света — технология в автомобильном мире не новая и освоенная (но при кустарном применении все еще нерабочая)

Светодиодное освещение в быту, как и автомобильная технология, существует уже несколько десятилетий, и на рынок автозапчастей оно распространялось волнами, во всем мире примерно совпадающими. Более-менее массово появление технологии началось в 2005 году, когда на полках автомагазинов можно было впервые увидеть светодиодную «замену лампочки накаливания».

фото: www.ebay.com

В частности, тогда же появился распространенный теперь вид LED-лампочек, который вставляется в то же гнездо, что и стандартные лампы накаливания.

Тогда они были примитивными. Все диоды были направлены в одну сторону, и светоотдача была явно плохой.

Перенесемся примерно в 2015 год, когда доступность светодиодных технологий еще больше расширилась. К тому времени количество компаний, предлагающих замену светодиодным лампам для фар с галогенками, значительно расширилось, появилась куча более-менее стандартизированных размеров.

Оборудованная светодиодами фара стала светить ярче, но даже галогенная (пусть и высокоэффективная) лампа по-прежнему лучше справлялась с задачей освещения дороги.

В 2020 году ситуация вновь поменялась, и, при первом взгляде, в лучшую сторону. Сегодня на рынке присутствует бесчисленное множество компаний, продающих светодиодные лампы на замену, вроде Bluechip, Sylvania. В том числе и гиганты, например Philips.

фото: philips.ru

И, конечно же, eBay и Amazon просто переполнены дешевыми предложениями за хоть за 500, хоть за 1,5 тысячи рублей. И это при том, что ценник на более-менее качественные LED-лампы для головного света стартует от 6 тысяч рублей.

Но самое плохое, что по большей части ни одна из этих ламп не будет работать как положено, за очень редкими исключениями, и те будут с натяжкой.

Двойное запирание замков

Суть опции в том, что при ее активации открыть двери не получится даже из салона. Единственным выходом будет разбитие стекол или деактивация функции.

В инструкции написано следующее:

1. При 2-кратном нажатии на кнопку с двойным замком включается система центрального закрытия машины и охранная сигнализация.
2. На авто без двойной блокировки поворотники дважды мигают, что свидетельствует о включении системы. На машинах с такой опцией поворотники никак не реагируют.
3. При наличии на машине функции двойной блокировки жмите на кнопку с двойным замком два раза в течение 3-х секунд для двойного блокирования дверных замков и сканирующих датчиков салона. Двойное срабатывание поворотников свидетельствует о том, что опция активирована.

Что понадобится для замены

Замена детали, обеспечивающей ближний свет в темное время, потребует достаточно простого набора:

• во-первых, нового расходника;
• во-вторых, плоской отвертки. Которой и осуществляются все манипуляции, необходимые. Чтобы поменять деталь, которая не горит.

Очевидно, такой краткий набор необходимых вещей и инструментов свидетельствует в пользу разработчиков автомобиля. В этом случае они действительно позаботились о простоте, с которой и должна осуществляться замена подобного узла.

Дополнительно рекомендуется взять перчатки, чтобы меньше испачкаться.

Это интересно: Замена масла Форд Фокус 2

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

• монтажный фен с регулировкой температуры;
• скальпель или острый нож;
• плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

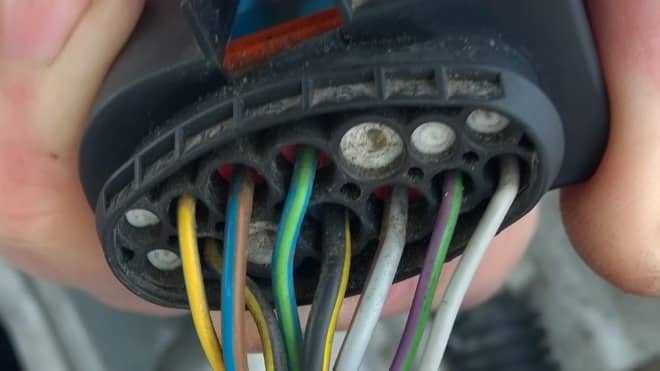

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

№	Ток, А	Назначение
37	10	Дальний левый
38	10	Дальний правый
45	10	Ходовые огни, ДХО
48	20	Ближний свет, ДХО
60	15	Ближний правый
61	15	Ближний левый
69	20	Противотуманные фары
71	10	ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

№	Ток, А	Назначение
110	10	ДХО
113	10	ДХО
116	20	Противотуманные фары
135	20	ДХО
139	10	Дальний правый
140	10	Дальний левый
142	15	Ближний правый
143	15	Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Пошаговая инструкция

В процессе работы не беритесь за колбы ламп голыми руками.

1. Для смены ламп потребуется демонтировать фару, хорошего доступа к задней части фары нет. Для демонтажа отвинчиваем шлицевой отверткой один винт сверху.

2. Надавливаем фиксатор и выдвигаем фару на себя из защелок.

3. Скидываем разъем питания и для удобства смены ламп уносим фару на стол. Также фару можно повернуть вверх и сменить лампы без полного демонтажа.

4. Для смены ламп головного света, габаритов нужно демонтировать крышку фары. Сжимаем четыре фиксатора и демонтируем крышку.

5. Для смены лампы H7 стягиваем разъем питания просто потянув вверх.

6. Нажимаем и отводим в сторону фиксирующую пружинку лампы.

7. Достаем лампу и монтируем новую. Далее заводим в крепление фиксирующую пружинку лампы и подсоединяем разъем питания.

8. Смена лампы H1 аналогична. Снимаем разъем, расслабляем фиксатор и извлекаем лампу. Сборку делаем в обратном порядке.

9. Для смены лампы PY21W поворачиваем против ч. с. патрон с лампочкой до щелчка и извлекаем.

10. Надавливаем на лампочку затем крутим ее против ч. с. и извлекаем. Монтаж лампы и патрона делаем в обратном порядке.

11. Для смены лампы 5W5 сжимаем фиксаторы и вынимаем ее с места посадки. Беремся за лампу и на себя вынимаем ее из патрона. Монтаж делаем в обратном порядке.

12. После смены ламп начинаем обратную установку фары. Подносим крышку и защелкиваем ее на четыре фиксатора.

13. Заводим фару вместо посадки до щелчка и закручиваем винт крепежа.

Смена ламп справа и слева аналогична.

Меняем лампочки подсветки приборной доски

Сразу определимся – в Форд Фокус 2 на панели приборов лампочек нет. За ее подсветку и индикацию отвечают SMD светодиоды 5630. Служат они намного дольше ламп накаливания, но тоже могут выйти из строя.

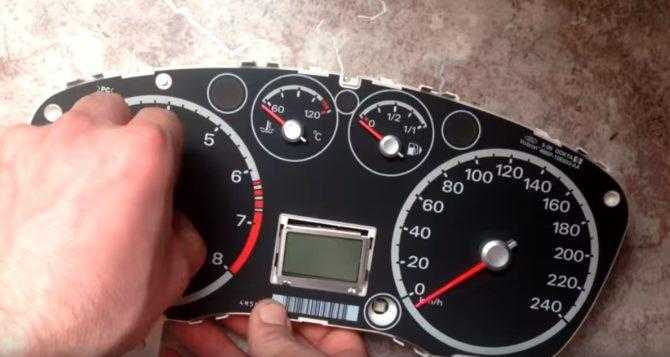

Если такое все же произошло, то демонтируем панель приборов, предварительно сняв декоративный козырек.

Теперь снимаем стрелки, повернув их по часовой стрелке и потянув на себя.

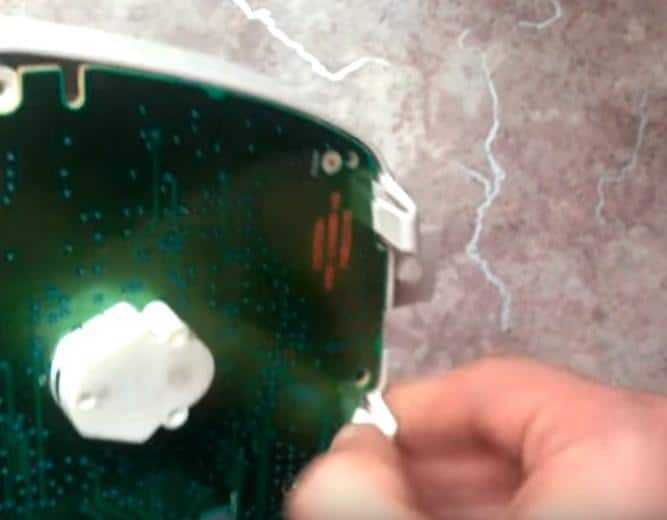

Переворачиваем панель, отжимаем защелки и снимаем плату.

На внутренней стороне платы находим несколько десятков светодиодов, на один из которых указывает маркер.

Вооружаемся паяльником и меняем сгоревшие на новые или просто обращаемся к знакомому электронщику.

Типы лампочек предусмотренных заводом

Вся оптика Форд Фокус 2 как рестайлинговой модели, так и дорестайлинговой, предусматривает применение галогеновых ламп. В дальний свет монтируют однонитевые расходники с цоколем Н1, а для ближнего — Н7. Все элементы имеют мощность 55 Вт.

За ближний свет в Ford Focus 2 отвечают галогенные лампы H7.

На заводах в автомобиль устанавливаются высококачественные расходники General Electric. Это что касается заводов, расположенных за границей. На машинах отечественной сборки может устанавливаться оптика Дженерал Электрик или же более простой вариант Филипс.

Помимо стоковых заводских моделей можно устанавливать еще несколько вариантов осветительных приборов с цоколем Н7. Модель надо подбирать с учетом собственных финансовых возможностей и отзывов других пользователей.

Таблица с размерами и типами лампочек Ford Focus 2

Место установки	Вид лампочки	Тип цоколя	Мощность (Вт)
Ближний свет	Галогенная	H7	55
Дальний свет	Галогенная	H1	55
Противотуманные фары	Галогенная	H11	55
Повторитель поворотов	Накаливания (оранжевая)	W5W	5
Номерной знак (седан)	Накаливания	C5W	5
Салон	Накаливания	W5W	5
Салон (дорестайл)	Накаливания	W5W	5
Стоп сигнал	Двуспиральная накаливания (красная)	P21	21
Задние габаритные огни	Двуспиральная накаливания (красная)	5W	5
Указатели поворота	Накаливания (оранжевая)	PY21W	21
Сигнал заднего хода	Накаливания	PY21W	21
Задний противотуманный фонарь	Двуспиральная накаливания	P21	21

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
2. Очистить багажное отделение от лишнего груза.
3. Наполнить топливный бак минимум до половины.
4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
• открыть капот, включить ближний свет;
• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
• отметить центр нашего автомобиля вертикальной линией на стене;
• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
• когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

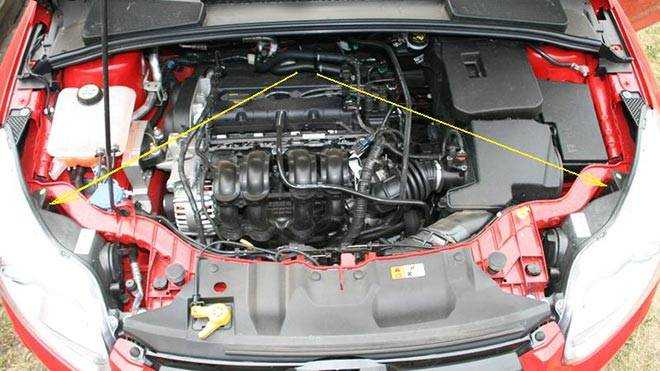

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.
