Три схемы подключения дхо

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки или использовать мебельный профиль для подсветки с пластиковой накладкой.

Лучшие ДХО от Osram

Osram является ещё одним известным и востребованным производителем, который даже больше Philips уделяет внимание вопросам создания светового оборудования. Это касается оснащения автомобилей, домов и прочих объектов

В ассортимент компании входят качественные ДХО, которые перед поступлением в продажу сначала проходят процесс многоступенчатой проверки. Это минимизирует заводской брак и несоответствие заявленным характеристикам.

К числу наиболее востребованных, популярных и эффективных дневных ходовых огней от фирмы Osram можно отнести такие модели:

• LedRiving 101. Обладают цветовой температурой на уровне 6000 К. ДХО дают кристально белое выраженное свечение. Комплект имеет мощность от 7 до 10 Вт, в зависимости от комплектации. Модули рассчитаны на службу в течение 5000 часов. Это то же самое, что 5 лет эксплуатации с повседневной работой ДХО.
• LedRiving 301. Здесь цветовая температура находится в диапазоне от 5200 до 6000 К. Луч излучения является белоснежным и ярким. Мощность прибора составляет 6 Вт. Как и предыдущий комплект, может работать в течение 5 тысяч часов или 5 лет при повседневной эксплуатации.
• LedRiving 401. Комплект автомобильных ДХО, которые выдают 6000 К. Свет яркий белый, но имеет незначительный голубоватый оттенок. Мощность может составлять от 8 до 10 Вт. С таким комплектом дневных ходовых огней можно спокойно ездить по дорогам общего пользования. Заявленный срок эксплуатации составляет 10 тысяч часов или 10 лет.
• Led LightDay 101. Также выдаёт цветовую температуру в уже стандартные 6000 К. Свет здесь идеально белый, броский. Мощность модуля составляет 8 Вт. Прослужит уверенно 5000 часов, либо же 5 лет.

Сейчас Osram предлагает отличные ДХО, которые могут стать прекрасным выбором для оснащения автомобиля.

Также стоит акцентировать внимание на главных достоинствах дневных огней от Osram. А именно:

• высокие показатели яркости создаваемых световых потоков, которые находятся в рамках допустимых значений;
• хорошая заметность ТС на дороге во время движения в светлое время суток;
• минимальное потребление энергии, забираемой у автомобиля во время включения;
• способность всех комплектов ДХО автоматически включаться и выключаться при запуске и остановке двигателя соответственно;
• можно использовать вместо штатных габаритных фонарей машины, если применить особую схему подключения;
• если включаются габариты или ближний свет, ДХО от Osram будут сами отключаться или снижать интенсивность свечения;
• солидный срок службы, составляющий 5-10 тысяч часов или 5-10 лет.

Выбирая ДХО производства компании Osram, вы принимаете верное решение. Это продукция высокого качества, в правомерности использования которой на машине сомневаться не приходится.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

• Отключить клемму масса от АКБ.
• Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
• Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
• Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.

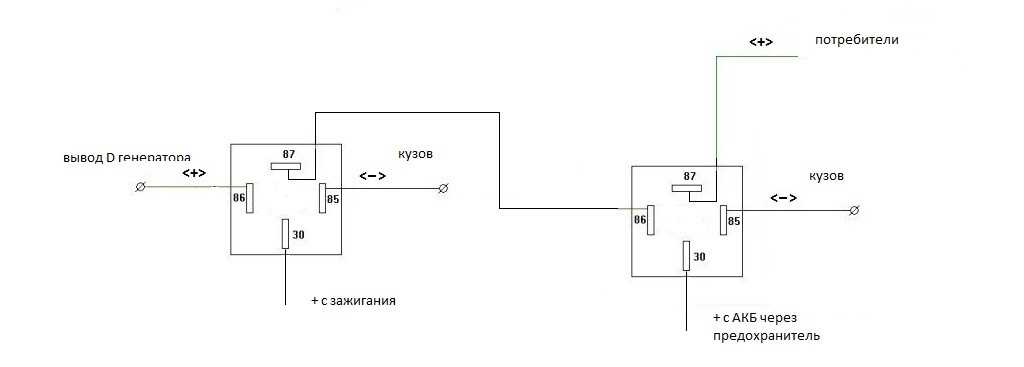

• Подсоединить провода при помощи соединительных элементов согласно схеме.
• Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

• Включить зажигание и поставить авто на ручник – лампы не должны гореть.
• Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
• Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
• Включить габариты – фонари должны погаснуть.
• Включить дальний свет – лампы должны гореть на 100%.
• Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Так получилось, что у меня оказалось аж 8 автомобилей не оборудованных ни реле ходовых огней (DRL), ни самими ходовыми огнями. Люди ездили включая ближний свет вручную и это было печально. Было решено сделать свою РХО, дешёвую, простую и надёжную как автомат Калашникова, без программирования и дефицитных компонентов.

Ахтунг: РХО только для бензиновых двигателей с бортсетью 12В!

Дело было вечером, делать было чего, но я всё равно занимался хобби. А хобби у меня такое – делать народные штуки. Народные – значит такие, повторить которые сможет любой человек с паяльником в глухой таёжной деревне.

Поиск в интернете дал много достойных проектов – РХО-22, РХО-21, РХО+ и РХО-, и т.д. Но минимальная цена на РХО с диммером (ШИМ модулятором для розжига дальнего света на часть яркости), которую удалось найти – 1550р/шт – на 8 машин кусалась. Внешние светодиодные фонари же оказались ещё дороже, если сертифицированные, а китайские ходовые огни не обеспечивали яркость и дохли. Та же ситуация была и с противотуманками. Кроме того, от всех этих фонариков тянуло колхозом. РХО с диммером за вменяемые деньги — вот что было мне нужно.

Постановка задачи.

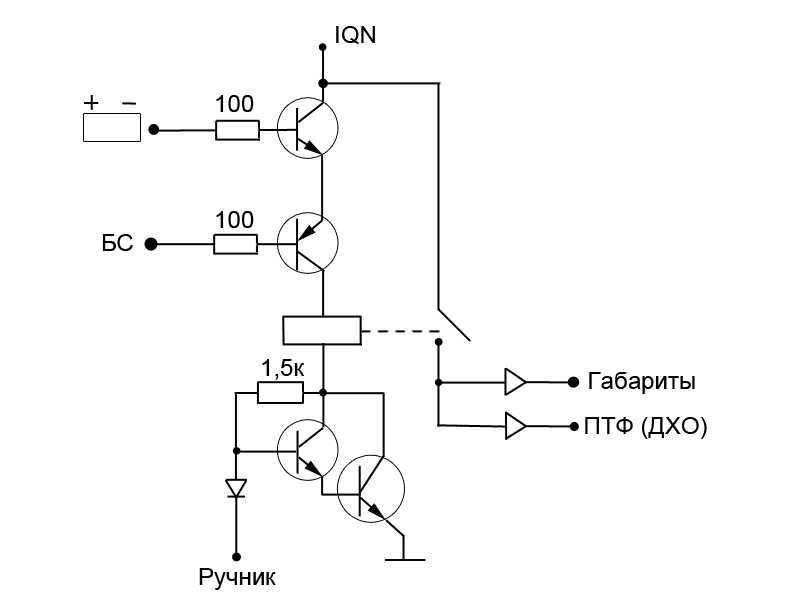

РХО должна была выполнять все основные функции старших товарищей, а именно – включать огни только при работающем двигателе (а не появлении напряжения «зажигание», как реле «незабудка»), подключаться к дальнему свету фар включая их в полнакала (на самом деле, на 30%, ибо зрение имеет логарифмическую шкалу чувствительности), выключаться при включении ближнего света или габаритов, иметь канал блокировки от ручника. То есть полноценное реле «скандинавского» света. У старших товарищей внутрях неонка микроконтроллер (МК), определение запуска двигателя происходит по повышению напряжения в бортсети. Всякие не универсальные способы, типа лампочки давления масла или обратной связи генератора, я умышленно не рассматриваю — не в каждой машине оно есть, не в каждой туда врежешься, не в каждой бортовая электроника тебе это простит. Также использование микроконтроллера в народном проекте чревато тем, что пользователю надо разбираться, как его прошить. Кроме того, МК питаются от напряжения 5 вольт (а современные и вовсе от 3 вольт), то есть нужен источник питания, нужно снижать все входные сигналы до напряжения питания МК, а потом усиливать выходные… Становится понятно, почему РХО на МК столько стоят. Мы пойдём другим путём. Мы возьмём микросхему К561ТЛ1 (или даже К561ЛА7) стоимостью 22 рубля и заставим делать то же, что микроконтроллер!

Тюнинг ВАЗ 2109

С 20 ноября 2010 года вступила в силу новая поправка в ПДД, которая обязывает водителей автомобилей включать при движении ближний свет фар, или же включать дневные ходовые огни (ДХО). Но если перспектива постоянно ездить с ближним светом вас не устраивает, да и старенький аккумулятор с трудом тянет нагрузки, задаваемые ближним светом, можно самостоятельно соорудить дневные ходовые огни. В магазинах на данный момент просто вагон и маленькая тележка всевозможных вариантов дневных ходовых огней, но фирменные ДХО, или же качественные немецкие,корейские,японские стоят немалых денег, от 4000 до 8000 рублей.Еще есть китайские стоимостью 1500-3000 рублей. Мы же будем изготавливать дневные ходовые огни своими руками.

Первым делом покупаем дешевые противотуманки, средняя их стоимость от 300 рублей.

Отсоединяем провода,вынимаем внутренности,отсоединяем планку держатель. Затем отсоединяем стекло рассеивателя от корпуса противотуманки.

Из алюминиевых пластинок вырезаем подложку под светодиоды.

Данные пластинки (подложки) мы прикрепляем к внутреннему корпусу рассеивателя на силиконовый герметик, и ждем когда силикон высохнет.

Для изготовления световых элементов используем светодиодную ленту.

Ленту делим на два сектора по 9 светодиодов,которые на тот же силиконовый герметик мы крепим к подложкам и подключаем последовательно друг другу.

В это же время подготовим рассеиватель. Можно покрасить его изнутри тонировочной краской или же обклеить тонировочной пленкой.

Диоды светят очень ярко поэтому, тонировка абсолютно не будет мешать свечению.

Обрезаем края пленки.

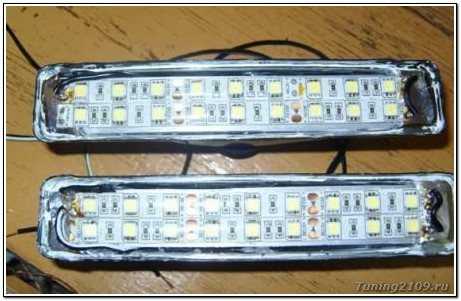

И наконец собираем все части вместе,склеивая их между собой силиконовым герметиком. Когда герметик высохнет, монтируем скобу крепления и устанавливаем дневные ходовые огни на машину.

Оставшиеся светлыми углы можно закрасить черным маркером. Теперь подключаем дневные ходовые огни по схеме с применением силового реле.

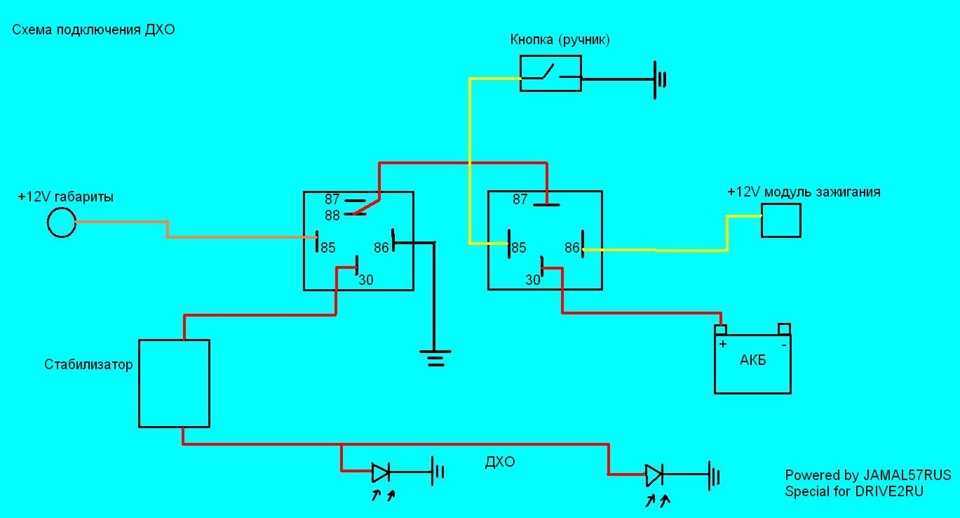

Схема подключения дневных ходовых огней

Благодаря этой схеме дневные ходовые огни загораются непосредственно с включением зажигания.А самое главное, они будут выключатся при включении ближнего света,тем самым мы обеспечиваем их режим работы в соответствии с нормативными документами.

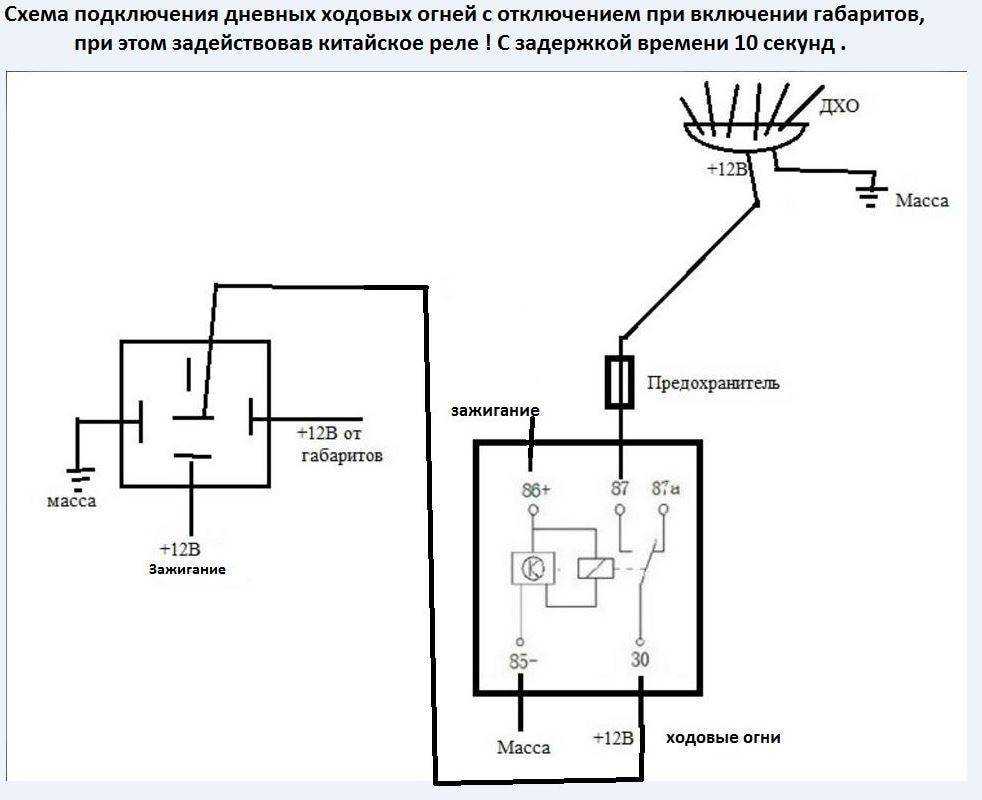

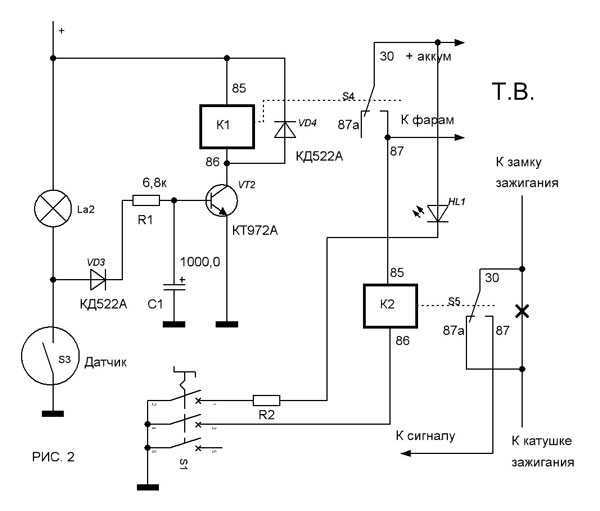

Приведу еще одну схему подключения ДХО. В ней используются два дополнительных силовых реле. При таком подключении ходовые огни будут автоматически включаться при запуске двигателя и гаснуть при включении габаритов. В провод, обозначенный как «+12В», желательно врезать предохранитель на 10 А.

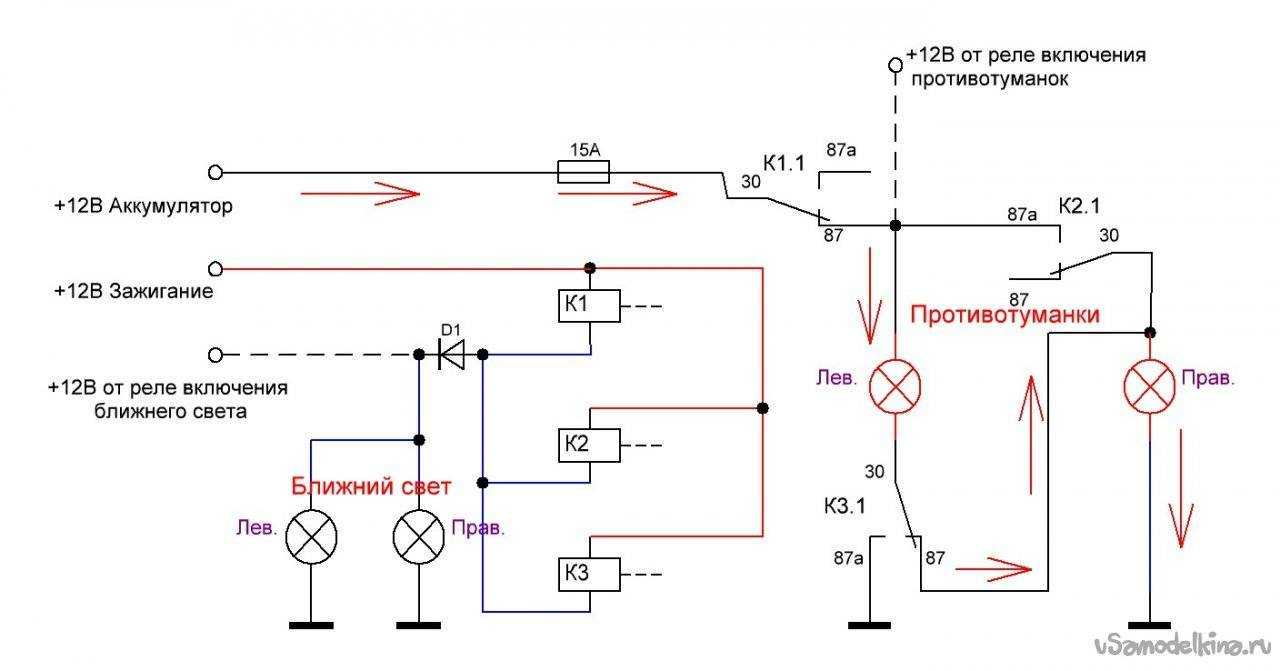

Еще схема подключения дневных ходовых огней

Правильно промаркированные и установленные ДХО, соответствующие предписаниям Правил ЕЭК ООН и работающие в правильном режиме не являются нарушением. Самостоятельная установка дневных ходовых огней на транспортные средства вполне законна и предусмотрена Постановлением Правительства РФ от 10 сентября 2009 г. № 720 «Об утверждении технического регламента о безопасности колесных транспортных средств», Приложение № 5.

Размещение дневных ходовых огней на автомобиле

Вариант размещения ДХО на ВАЗ 2109 совместно с противотуманками

P.S. Перечитав различные форумы, по вопросу самостоятельной установки ДХО на свой автомобиль, нашел противоречивые мнения руководителей ГИБДД на местах, и различные трактовки ими действующего законодательства. Одни говорят что самостоятельная установка дневных ходовых огней возможна при соблюдении соответствующих норм, другие приводят перечень мероприятий по легализации самостоятельно установленных ДХО на автомобиль, заранее ими не оборудованный. Выполнение мероприятий из этого перечня достаточно трудоемко и затратно. Если интересно, можно почитать тут. Так что прежде чем что-то делать, рекомендую определиться для себя в плюсах и минусах от ваших действий.
