7 схем подключения дневных ходовых огней

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки

Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Инструкция по подключению дневных ходовых огней

Итак, если вы решили осуществить подключение дневных ходовых огней своими руками, то у вас есть несколько вариантов подсоединения их к ботовой сети. Рассмотрим каждый из них (автор видео — канал Igrok 777).

Вариант 1

Для начала приведена схема подключения дневных ходовых огней с автоматически отключением при остановке мотора. Следует отметить, что подключение ДХО по данной схеме будет полностью соответствовать ПДД, тем более, что она проверялась на всех отечественных машинах. В качестве источника информации о движении транспортного средства используется датчик скорости.

Контакты 1-1 схемы следует соединить с цепью управления ближнего освещения, в частности, с контактом 85. В том случае, если вы хотите, чтобы на машине с активированным зажиганием работали только ДХО, а не габариты, то подключение контактов осуществляется параллельно. Чтобы реализовать данную схему соединения, вам потребуется любое реле, которое оснащено размыкающей парой контактов.

Вариант 2

По этой схеме подключение ходовых огней будет осуществляться при запуске силового агрегата и отключенных габаритных огнях. Этот вариант также может быть реализован на любых отечественных авто, а данные о работе мотора в этом случае будет передаваться посредством контроллера давления моторной жидкости. Вся информация от этого датчика будет передаваться из приборки. Процедура активации оптики может быть осуществлена как через габариты, так и через ближнее освещение (автор видео — канал 2673Kostya).

Но если вы хотите реализовать схему, то удостоверьтесь в том, чтобы контроллер давления масла был полностью исправным, в противном случае сигнал будет неправильным. Соответственно, функциональность оптической системы в целом будет нарушена.

Вариант 3

Еще один вариант, как подсоединить ходовые огни, может быть реализован с помощью подрулевого переключателя ближнего освещения. Такой способ подразумевает управление фарами после того, как будет запущен двигатель — соответственно, когда мотор остановится, ходовые огни автоматически отключаться. Чтобы реализовать эту схему, заранее нужно подготовить два диодных источника освещения, не сильно мощных, после чего подключить их последовательно.

К источникам освещения припаиваются провода, их длина в общей сложности должна составлять не более 40 см. Выполнив эти действия, нужно будет подключить сами лампы, при этом соблюдая полярность, в противном случае работать они не будут. После этого осуществляется демонтаж и разборка приборной панели, контакт следует подключить к выходу Х1.

Далее, производится снятие кнопки либо переключателя, с помощью которых будет осуществляться управление ходовыми огнями. Второй конец кабеля следует подключить к разъему. После того, как оптика будет подключена, кнопка или переключатель ставятся на место, проверяется работоспособность ДХО.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

30 кидается на выводы «+» светодиодов;
85 идет на «плюс» к габаритам;
86 подключают на любой вывод геркона;
87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Предлагаем несколько вариантов монтажа

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
сверлятся отверстия для проводов в заглушках под размер полосок;
припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет. Попробуйте.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей. Есть инструкция — изучай и действуй! Но не торопитесь начинать. Трезво оцените свои знания по электрооборудованию автомобиля «Лада Ларгус». Попытайтесь проследить по инструкции, как выполняется установка и подключение приобретенного комплекта. Если вы уверены в собственных силах, приступайте. Если же нет, лучше обратитесь к специалистам на СТО. Практика показывает, что без специальной технической подготовки по электросистеме «Лада Ларгус» монтаж такого оборудования даже по инструкции довольно сложен.

Руководство реализации функции DRL на автомобиль

Произвести установку такой системы своими руками вполне возможно в гаражных условиях.

Рассмотрим процесс реализации схемы на примере автомобиля ВАЗ 2110 с оптикой Бош:

В первую очередь вам потребуется провод с двойной изоляцией, его необходимо протянуть из салона транспортного средства к правой фаре. Сам провод следует подключить к контакту 87 реле, в некоторых модификациях авто он может маркироваться номером 88.
Затем необходимо открыть крышку модуля дальнего освещения, она расположена ближе к радиаторному устройству. Извлекается провод массы, как правило, он имеет черный либо коричневый цвет, после чего посредине кабель разрезается канцелярским ножом. Тот конец провода, который выходит из фары, необходимо заизолировать с помощью изоленты. А другой конец разрезается по центру. Затем к кабелю, идущему к источнику дальнего освещения, необходимо подпаять провод, который впоследствии укладывается через вентиляционное отверстие оптики. Его можно найти на обратной стороне фонаря, в верхней части, неподалеку от поворотника. Сам провод желательно проложить на наружной части фары, через отверстие ближнего освещения, при этом для укладки можно использовать пинцет. Убедитесь в том, чтобы новый уложенный кабель внутри оптики не соприкасался с цоколем источника освещения. Именно этот провод будет служить массой для лампочки дальнего света.
Выполнив эти действия, провод следует соединить с контактом реле под номером 30.
Далее, производится подключение контакта реле под номером 85 к кабелю зеленого цвета в разъеме фонаря дальнего освещения.
Затем к массе следует подключить контакты реле под номерами 86 и 87. Наиболее оптимальным вариантом будет проложить отдельный кабель до шпильки лонжерона. В этом месте сходятся провода масса от самой оптики, поворотных огней, а также противотуманных фонарей. Чтобы не допустить окисления, все соединения следует заизолировать специальной термоусадочной трубкой, а для большей надежности можно использовать и изоленту.
Следующим этапом будет подключение кабеля в монтажном блоке с предохранительными устройствами в салоне, в частности, вам потребуется разъем противотуманной оптики. То есть вы будете использовать кнопку управления, реле, а также предохранительный элемент от противотуманок. При необходимости вы можете установить отдельный переключатель в более удобном месте, к примеру, на центральной консоли.
Теперь вам остается только подключить питание. Питание берется с 12-вольтного контакта после замка зажигания, этот провод обычно имеет сине-красный цвет. Такое подключение позволит активировать дневное освещение при включении зажигания, соответственно, отключаться оно также будет при извлечении ключа. Завершающим этапом будет установка пятиамперного предохранителя на данном участке цепи в любом удобном месте. Это позволит защитить цепь от возможных скачков напряжения (автор видео — канал SuperWIRUSS).

Четырёхконтактное реле в схеме подключения дневных ходовых огней

Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.

Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:

Плюс LED DRL на плюсы обоих светодиодных модулей.
Выход на корпус к плюсам габариток.
Второй выход на любой выход геркона.
Второй выход геркона к плюсу зажигания.

После того, как было произведено соединение всех проводов, нужно провести ряд небольших настроек. Обязательно делать это при включенном двигателе автомобиля. После того, как автомобиль будет заведён, нужно подвигать геркон рядом с генератором и определить его оптимальное положение – такое, чтобы он вовремя срабатывал, а дневные ходовые огни стабильно излучали свет. После того, как нужное положение было найдено, нужно повесить геркон в термотрубку, а саму термотрубку зафиксировать в найденном до этого положение.

Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.

Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.

Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.

Законно ли устанавливать ДХО в поворотники

Вообще, по поводу вмешательства в конструкцию автомобиля у инспектора могут возникнуть претензии. Если ДХО предусмотрено производителем, как на многих современных автомобилях, то вопросов нет. Но самостоятельная установка как раз и есть такое вмешательство, и за несоблюдение правил можно получить штраф.

Есть ГОСТ, который регламентирует расположение дневной подсветки. Например, расстояние между правой и левой должно быть не меньше 60 см, а высота от земли их должна быть не менее 25 см и не более 150 см. Также надо использовать исключительно белый свет и соблюдать углы наклона и поворота. Свет должен автоматически включаться при запуске двигателя и выключаться вместе с ним.

После установки нужно получить разрешение на эксплуатацию, даже если всё было сделано строго по ГОСТ-у. Иначе могут возникнуть проблемы при первом же техосмотре. Особенно это относится к гибким ходовым огням с функцией бегущего поворотника, так как их обычно устанавливают на своё усмотрение, как тюнинг, не предусмотренный конструкцией. Они могут не соответствовать требованиям.

Поэтому всегда надёжнее обратиться к специалистам, которые подберут и установят подходящие к автомобилю ходовые огни, а затем оформить их официально.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Автоматическое выключение ДХО при включении поворотника. В некоторых имеется функция сопровождения, когда яркость снижается вдвое, когда водитель покидает салон, и подсвечивают ему путь перед автомобилем, а через несколько минут гаснут. Спрашивайте, я на связи!

Как выбрать ДХО?

Требования, которые должны учитываться при установке ДХО, уже были описаны выше.

Если вы хотите, чтобы ваши ходовые огни соответствовали правилам дорожного движения и ГОСТу, стоит уделить особое внимание их выбору. Ведь от того, какой дорожный ходовой огонь вы решите установить на свое авто, будет многое зависеть. Самую качественную продукцию выпускают такие компании, как Hella и Philips Osram

Выбирать их стоит не только потому, что они соответствуют всем стандартам, но и потому, что они могут сделать ваше перемещение по дорогам наиболее безопасным. С продукцией выше представленных марок обычно не наблюдается проблем, когда автомобиль проходит диагностику на СТО. Приборы, произведенные кустарным способом, не могут соответствовать всем требованиям

Самую качественную продукцию выпускают такие компании, как Hella и Philips Osram. Выбирать их стоит не только потому, что они соответствуют всем стандартам, но и потому, что они могут сделать ваше перемещение по дорогам наиболее безопасным. С продукцией выше представленных марок обычно не наблюдается проблем, когда автомобиль проходит диагностику на СТО. Приборы, произведенные кустарным способом, не могут соответствовать всем требованиям.

Обычно с установкой ДХО не возникает никаких сложностей. Единственное, что может вызвать у вас неудобство – это нарушение целостности конструкции автомобиля. Такая проблема наиболее часто встречается у водителей, которые покупали свой автомобиль еще до того, как закон об обязательном использовании ДХО начал действовать.

Если имеете старый автомобиль, на котором не предусмотрены ДХО, то вам придется собирать множество бумаг для получения разрешения на внесение изменений в ТС. Кроме того, вам придется приложить еще и немало усилий для того, чтобы поставить ходовые огни. Ведь для этого придется создавать отверстия в бампере и разбираться с электроникой.

Горячие линии:

Москва: +7 (499) 653-60-72, доб. 206Санкт-Петербург: +7 (812) 426-14-07, доб. 997Регионы РФ: +7 (800) 500-27-29, доб. 669.

Заявки принимаются круглосуточно и каждый день. Либо воспользуйтесь онлайн формой.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

Огни будут работать даже при выключенном моторе;
Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

Стабильное включение ДХО после запуска мотора;
Гарантирует защиту от перегрузок;
Поддерживает любой тип огней, включая светодиодные;
Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

30 на «+» выводы модулей светодиодов;
85 на «+» шнур габаритов;
86 отводят на корпус машины;
87а на «+» зажигания;
87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

Подключение ходовых огней можно выполнить своими силами.

Кроме экономии денег, в качестве бонуса, получаете моральное удовлетворение от проделанной работы. Для монтажа необходимо:

Иметь элементарные познания в электрике.
При установке соблюдать ГОСТ.
Закупить необходимые элементы.
Изучить, знать и соблюдать правила установки DRL.

Что по этому поводу гласит ГОСТ, читайте ниже

Существую определённые правили монтажа ходовых огней, которые регламентируются ГОСТ Р 41.48-2004.

На фото чётко указаны минимальные и возможный максимум крепления ходовых огней с рекомендованными отступами и расстояниями от земли.

В частности, указаны параметры геометрической видимости и необходимой минимальной площадью освещения.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.

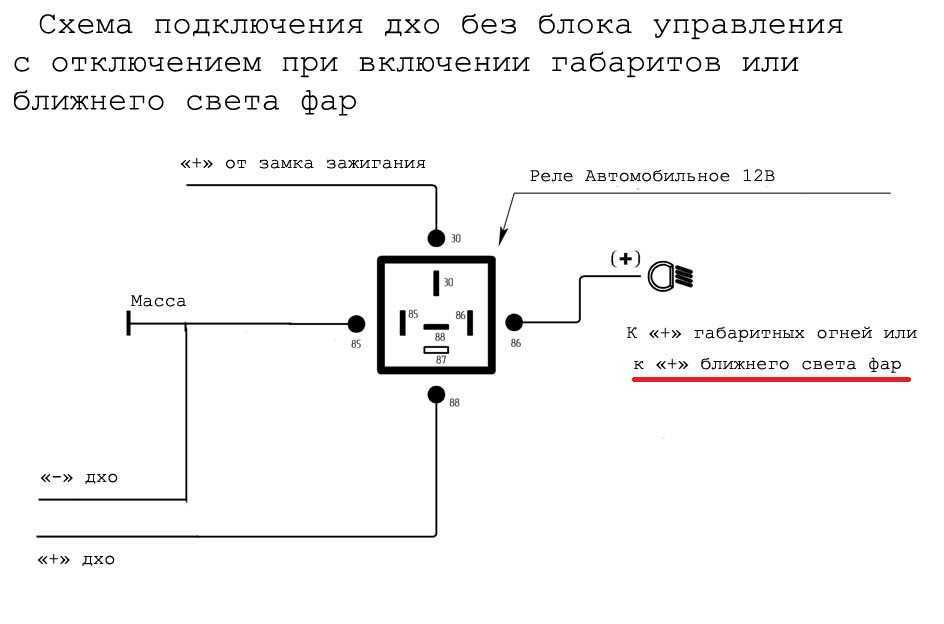

Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.
