Инструкция по установке и подключению биксенона в автомобиле

Инструкция по установке

Выясним, как самостоятельно установить ксенон на машину. Для найдите фары для вашей модели автомобиля, рассчитанные для работы с ксеноновыми лампочками.

Спрашиваем у «Гугла», как заменить фару на нашей модели автомобиля. Руководствуясь инструкцией, снимаем штатные фары, устанавливаем купленные. С такой задачей справится любой, кто умеет держать в руках гаечный ключ.

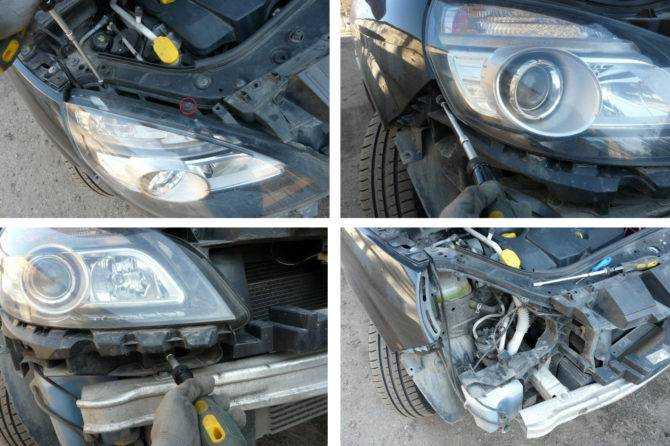

Для примера ниже показано, как заменить фару на Renault Scenic 2.

Те, кто не любит легких путей, могут доработать штатные фары, установив в них биксеноновые или обычные линзы для ксенона. Но придется проявить фантазию и, возможно, предварительно разнести штатный осветительный прибор буквально на куски.

Снимаем фару, разбираем. Устанавливаем биксеноновые линзы, проявив смекалку, используя дрели, клей, молотки, болты и т. п. Собираем световой прибор, сажаем стекло на герметик, ставим фары на место, подключаем согласно приведенным ниже схемам.

Важно! Устанавливаем фары без стекол. Направив свет на стену или на дорогу, выравниваем световой пучок, насколько это возможно на глаз. В противном случае регулировочных винтов фары может не хватить для правильной регулировки фары

В противном случае регулировочных винтов фары может не хватить для правильной регулировки фары.

Последний этап, который лучше доверить специалистам СТО, – регулировка фар. Плохо отрегулированные фары будут либо отвратительно светить, либо слепить встречных. И то, и другое опасно и для вас, и для других участников движения.

Схема подключения

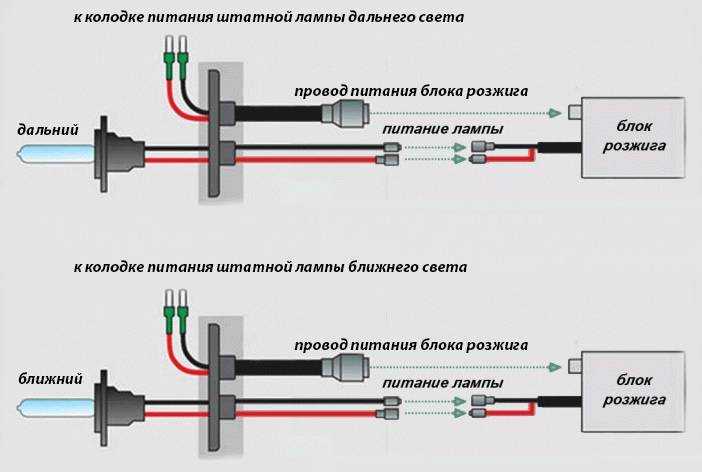

Разберемся, как подключить ксенон, который мы установили. Начнем с двухлинзовой фары, в которой две обычные ксеноновые лампы – одна на дальний, другая на ближний. Обе включаются аналогичным образом.

Особого пояснения рисунок не требует. Напряжение с колодки питания штатной лампы поступает на блок розжига, тот зажигает лампу. Один комплект нужно подключить к колодке питания лампы дальнего света, второй – ближнего.

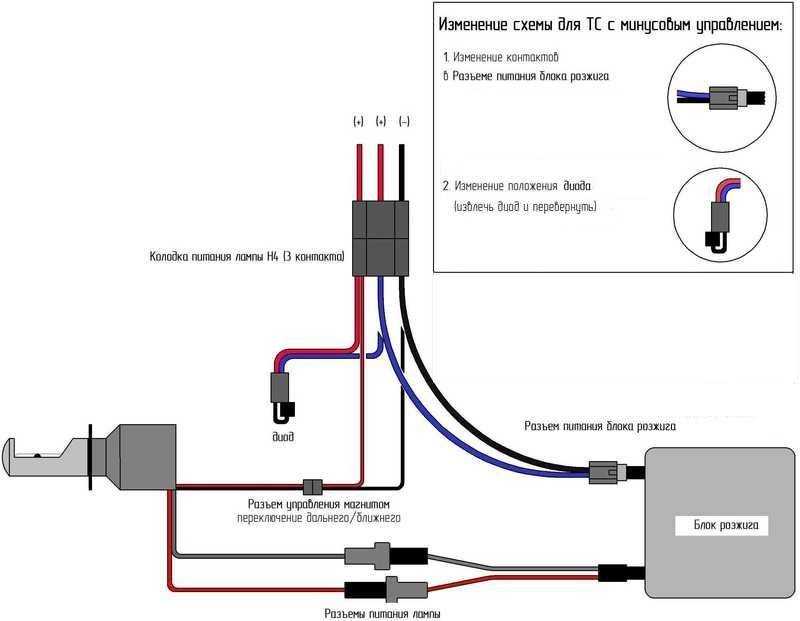

Теперь о биксеноне

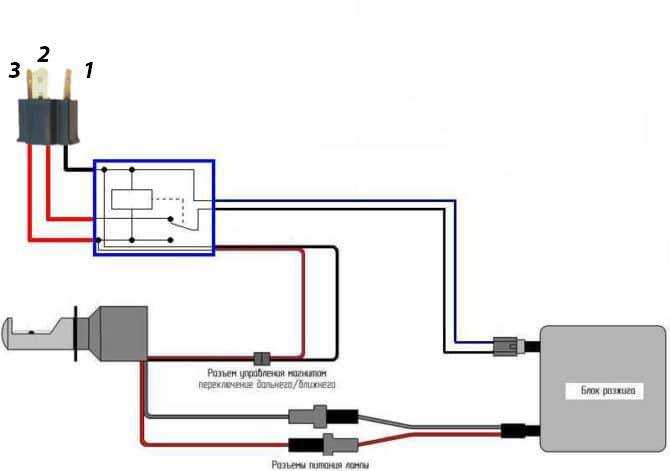

Неважно, лампа это или биксеноновая линза – схема прежняя

Контакт 1 колодки подключения к разъему штатной лампы – минусовой. Если подать питание на контакт 2, то блок розжига окажется под напряжением. Зажжется лампа в режиме ближнего света, поскольку электромагнит переключения на дальний и обмотка реле обесточены.

Если подать напряжение на контакт 3, то реле сработает. Одновременно электромагнит сдвинет шторку лампы в режим дальнего света. Блок розжига переключится на питание от нормально разомкнутых контактов, лампа будет продолжать гореть. В схеме можно использовать автомобильное реле с одной группой контактов на переключение. Тому, кого интересует подключение именно биксенона, полезно прочесть статью «Как выбрать и подключить биксенон Н4».

Схема работает и в автомобилях, у которых в режиме дальнего света включены спирали дальнего и ближнего света двухспиральной лампы (напряжение одновременно на контактах 2 и 3), а в режиме ближнего напряжение только на контакте 2.

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Биксенон Н4

Мы видим обычную ксеноновую колбу, закрытую металлическим экраном специальной формы. Сверху лампа открыта полностью, снизу вся закрыта за исключением небольшой прорези, которую я пометил стрелкой.

На снимке хорошо видно, что колба, в которой происходит разряд и, соответственно, свечение, не совпадает с прорезью. Таким образом, биксенон светит только вверх. Это ближний свет. Если сдвинуть колбу к цоколю, то разрядная камера совпадет с прорезью и прибор начнет светить и вниз. Света на линзу фары будет поступать больше, и это будет дальний свет.

Как сдвинуть лампу относительно экрана? Секрет прост. В цоколе биксенона скрыт электромагнит, который буквально втягивает источник света, сдвигая его к прорези. Именно поэтому цоколь биксеноновой лампы такой массивный. Снимем металлический экран и посмотрим, как это происходит.

Работа электромагнита биксенона (см. на белый ободок вокруг колбы)

Слева магнит отключен – лампочка в исходном положении, включен «ближний». На правом снимке электромагнит активен – включен «дальний». Вот и вся хитрость.

Почему первый снимок был подписан «Биксенон H4»? Ведь сама биксеноновая лампа имеет вообще непонятно какие разъемы. Все просто – такой тип источников света совместим по габаритам юбки и ключам на ней с галогенной лампой H4. Одну снял, другую поставил безо всякой доработки фары.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы.

Биксеноновая линза (билинза)

Здесь цифрам обозначены:

1. Линза.
2. Подвижная шторка с электромагнитом.
3. Колодка управления электромагнитом.
4. Посадочное место под обычную ксеноновую лампу H1.

Вставляем обычную лампочку и, управляя шторкой, организуем и дальний, и ближний свет. А линза превращает конструкцию в готовую фару, правда, без корпуса. Биксеноновая лампа умеет сама переключаться, но ей нужна фара.

Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуЕсть еще один нюанс. Если сгорит биксенон, то покупка его обойдется недешево, а гореть любые лампочки имеют привычку регулярно. В линзе же стоит обычная ксенонка H1 – она намного дешевле. Конечно, придется разориться на линзу, но всего один раз!

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

1. Тип лампы – это может быть ксенон или биксенон;
2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

• Блоки розжига – 2 шт.;
• Ксеноновые лампы – 2 шт.;
• Крепеж (необходим для проведения установки);
• Комплект проводов;
• Инструкция по установке и подключению.

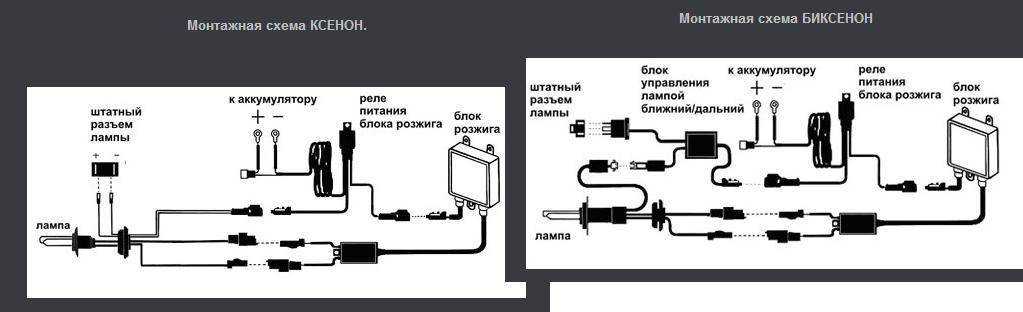

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

1. Извлечение старой лампы. Чтобы установить “ксенонки”, нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком. Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.

Как правильно подключать

Правильное подключение ксеноновых излучателей связано не только с техническими вопросами, но и с проблемами с законом. Перед тем, как ехать в магазин за комплектом светотехнического оборудования, правильно будет изучить нормативную документацию.

В обычные фары

Технически поставить ксеноновые светоизлучатели в обычные фары можно. Это особенно легко сделать, если в штатной фаре стоят лампы с цоколем H4. Переделка в этом случае заключается в просверливании в тыльной стороне лампы отверстия для дополнительного провода и установке под капотом блоков розжига. Их надо устанавливать так, чтобы минимизировать попадание на них пыли и влаги. Высоковольтные провода должны быть не в натянутом состоянии.

Вывод проводов для питания газоразрядных ламп.

В какой тип фары не устанавливалась бы ксеноновая или биксеноновая лампа, блок розжига надо располагать так, чтобы не пришлось резать высоковольтные провода (для укорочения или удлиняющей вставки). Кустарными методами восстановить изоляцию разрезанного провода на нужном уровне качества не получится.

• настроить пучок света согласно ГОСТ;
• оснастить фары омывателями (в противном случае частицы грязи будут рассеивать яркий свет и перенаправлять его в разные стороны, ослепляя встречных водителей);
• если в автомобиле присутствуют штатные гидрокорректоры, надо убедиться в их исправности;
• если гидрокорректоров нет, надо как-то решить этот вопрос.

После этого придется посетить отделение ГИБДД для легализации изменений. Узаконить установку ксенона в осветительные приборы, не предназначенные для этого, будет крайне сложно. Придется ездить от одного поста ДПС до другого, собирая штрафы, но это не самое страшное. Хуже, что все встречные водители будут ослеплены, и это может привести к ДТП.

Слепящий пучок света от неправильно смонтированного оборудования.

В противотуманки

Перед установкой газоразрядных светоизлучателей в ПТФ, надо ознакомиться с нанесенной на фару маркировкой. Литера H означает, что прибор предназначен для использования только с галогенной лампой, и все проблемы сводятся к предыдущему разделу. Если же фонарь отмаркирован буквой D, то установка ксеноновых элементов законна.

Противотуманка с ксеноновым излучателем.

Технически подключение ксеноновых излучателей в этом случае не сложнее, чем к обычным фарам. Но ПТФ в большинстве случаев расположены ниже основных светотехнических приборов. Это означает, что выбор места для монтажа блоков розжига ограничен. Длина проводов сужает варианты крепления блоков в защищенных местах.

В линзованные фары

Наиболее правильный с точки зрения закона путь установки ксенона в основные световые приборы автомобиля. Такие фары дают наиболее направленный пучок света и уменьшают риск ослепления встречных водителей.

Комплект для переделки фар автомобиля.

Существует два варианта развития событий по установке ксенона в линзованные фары:

1. Если производителем установлена линзованная оптика и на ней имеется маркировка D, то нет никаких проблем. Надо приобрести комплект для установки и выполнить монтаж самостоятельно или обратиться к специалистам.
2. Если производителем не предусмотрена установка линзовых фар, то надо обратиться в ГИБДД и получить предварительное разрешение. Также надо пройти экспертизу на предмет возможности установки ксенона и линзового оборудования. Дальше можно приобретать комплект светотехники, с обязательным получением от продавца копии сертификата. Далее надо снова пройти экспертизу, установить оптику и ехать на технический осмотр. Все изменения надо внести в документы на машину.

Процедура длительная, но пройти ее вполне возможно. Зато все проблемы будут сняты.

Также будет полезно: Как проверить блок розжига ксенона.

Для наглядности рекомендуем серию тематических видеороликов.

Очевидно, что установка ксеноновых светоизлучателей сопряжена с рядом проблем, несмотря на многие преимущества,. При принятии решения о оснащении автомобиля этими современными элементами светотехники надо подумать не только о своем удобстве и о том, как обезопасить свой карман от штрафов. Самое главное – держать в голове вопросы безопасности движения.

Что такое биксенон?

Биксеноновая лампа белого света с небольшим желтоватым оттенком

Заметим, что если лампа закрыта линзой, то система выглядит, как один герметичный модуль (билинза). Если же линз нет, конструкцию называют «биксеноновой лампой».

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

1. отключение разъёма ДХО, поворотника,
2. отсоединение колодки от клемм основной лампы,
3. а также извлечение гидрокорректора.
4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

1. Коробку закрывают;
2. Включают фен (используйте минимальную мощность);
3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

«Старый» герметик, нанесённый по краю отражателя, будет препятствовать сборке. Остатки герметика нужно удалить. И сделать это лучше, пока он не остыл.

Видео снятия стекла с блок-фары + советы профессионала

https://youtube.com/watch?v=iQIdE9YcggY

Доработка отражателя под билинзы

https://youtube.com/watch?v=g3aI9u2Wbks

Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

По идее, установка биксенона своими руками занимает несколько минут. Главное – не забыть об этапе с термоклеем. А иначе ксеноновый модуль рано или поздно сместится.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Нужно будет снова выполнять «запекание», но перед этим проводят эксперимент. Регулировочные винты прокручивают от одного крайнего положения до другого. Суть в том, что длина кабеля, идущего от ксенонового модуля к отражателю, должна быть достаточной. Иначе может проявиться неприятный эффект – провода замкнутся.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

После «запекания» фара должна остыть. Время остывания – 2 часа. По истечении этого времени проводить монтаж можно, раньше – нельзя.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками

Не помешает и максимальная осторожность. Удачного монтажа

Полевые испытания

Сравним стг светодиодной лампы на ближнем свете с стг галогенной лампы. Видим, что стг четкая. Если посмотреть чуть ниже, то можно заметить, что светодиодная лампа должна лучше освещать ближнюю зону перед тс, однако этот момент часто является недостатком светодиодных ламп, потому что ближняя зона освещается хорошо, а вдали ничего не видно, дальше я про еще скажу. Также посмотрим на дальний свет. Я напомню, что у данной модели ламп дальний свет можно направить чуть выше или чуть ниже. Я настроил лампу так, чтобы дальний свет немного перекрывал линию стг ближнего света. А на следующих снимках я показал как светила предыдущая модель светодиодной лампы (фото справа). Обе лампы имеют четкую стг, на разницу в уровне стг не обращаем внимания, т.к. при установке новой лампы, фара немного смещается. Направим ближний свет вдаль. Слева светодиодная лампа, справа галогенная. Освещение ближней зоны перед ТС выражено не так сильно, как у большинства светодиодных ламп. Вдали можно заметить небольшой провал яркости, но в данном случае он выражен не так сильно. Что касается стг, то она находится на высоком уровне, яркость ламп примерно одинакова. Теперь посмотрим на дальний свет. Я немного промахнулся с галогенной лампой, направил свет чуть выше, чем должно быть, за что извиняюсь, но картина думаю понятна. Здесь хорошо видно, что светодиодная лампа ярче. Теперь сравним новую светодиодную лампу с ее предыдущей моделью. Видим, что они почти одинаковы на ближнем свете. У обеих типов ламп четкая стг. На дальнем свете кажется, что новая лампа немного ярче, но отличие не существенно.

Ремонт блока розжига ксенона своими руками. Учись – это пригодится

Свет в темное время суток – вещь крайне необходимая. Поэтому, как сделать ремонт блока розжига ксенона своими руками, полезно будет знать всем, у кого стоят подобные лампы. Тратиться на новый блок – значит пробить заметную дыру в бюджете, чего хочется избежать любым доступным способом.

Ехать к автоэлектрику – это опять же лишиться определенной суммы, да еще, возможно, и остаться без автомобиля на некоторое время ремонта.

К тому же, света можно лишиться и вдалеке от благ цивилизации, в частности, от станций автосервиса, в дальней дороге. А чтобы добраться до СТО или гаража, с фарами придется решать вопрос самостоятельно, даже если вы не очень охотно решаетесь на самостоятельный ремонт внутренностей своей машины. Потому что альтернативой будет ночевка в чистом поле – пока не рассветет, и не появится возможность добраться до ремонтников без фар.

Ремонт блока розжига ксенона своими руками возможен не во всех случаях. Бывают ситуации, когда помочь способна только его замена. И такие обстоятельства тоже нужно уметь определять. О том, как правильно это сделать, попробуем рассказать в данной статье.

Почему ломается блок?

Факторов, способных привести этот узел в негодность, несколько:

• Нарушение герметичности самого блока, вследствие чего в него проникли пыль или вода. Если от влаги не успели перегореть составляющие электроцепи, спасти ситуацию могут банальное просушивание и прочистка;
• Коррозия, в результате которой спайки могут расходиться, а отдельные элементы – отойти от припоя. Зачистка не всегда поможет: придется паять;
• Частичный или полный выход из строя транзисторов;
• Пробой на обмотке умножителя или трансформатора;
• Отсутствие или перебивание сигнала управления с контроллера.

Поломки проявляют себя по-разному. Фара может мигать, может не загораться вовсе, может издавать запах гари. Непоправимой считается только ситуация с накрывшимся контроллером – тогда придется полностью менять блок. Все остальные проблемы могут быть решены малыми затратами, хотя и не всегда.

Простейшие действия

Первым делом исключаем примитивные причины:

• Проверяются на разрыв и нарушение герметичности оболочки все провода, ведущие к блоку – нередко все дело просто в пережатом или оборвавшемся проводке;
• Блок аккуратно промывается спиртом – это устранит возможную ржавчину и конденсат.Если не помогло, сзади платы отсоединяется герметик и пропаиваются контакты. На всякий случай – все: прохудившийся определить визуально сложно;
• Вскрытый блок проверяется только на чем-нибудь, что не проводит ток, подальше от загорающихся предметов и в подключенном к лампе состоянии. Поскольку напряжение умножителя доходит до 35 кВ, даже если блок не заработал, до отключения трогать руками его нельзя, а после него нужно подождать остывания деталей. Если все сделанное не привело к ожидаемым результатам, придется повозиться дольше.

Вникаем глубже

Блок разбирается полностью: герметик отсоединяется, крышки снимаются и откладываются.

• Тестером проверяются транзисторы (их 4 штуки). Если найден с пробоем – впаивается новый (желательно 4N60). Учтите, что тестер не всегда в состоянии выявить неисправный транзистор. Иногда приходится по очереди выпаивать каждый и осуществлять проверку без него (блок включается очень ненадолго, буквально на несколько секунд);
• Если все транзисторы целые – переходим к резистору. Иногда, даже если от блока воняет гарью, он остается в целости. Перегоревший резистор заменяется;
• Вся пайка герметика в местах неактивности флюса для верности пропаиваются, его остатки смываются.

После всех процедур блок розжига ксенона снова нужно попробовать запустить. Если удалось найти и устранить неисправность, фара бодро загорится. В этом случае, подождав, пока блок остынет, плату следует залить парафином.

Силиконовым герметиком лучше не пользоваться: он застывает до состояния бетона, если еще раз понадобится поменять транзистор (а они горят довольно часто, и по очереди), вскрыть слой будет фактически невозможно. К тому же некоторые химические составляющие силикона при нагреве выделяют соединения, которые влияют на прочность контактов, и не в лучшую сторону.

<?php related_posts(); ?>

Отличия ксенона от биксенона

Как вы уже поняли, разница между ксеноном и биксеноном заключается в возможности использования разных режимов функционирования.

Ксеноновая оптика обычно используется для режима ближнего света фар, реже – в качестве источника формирования обоих лучей, и ближнего, и дальнего, но в этом случае потребуется не два, а четыре комплекта, что удваивает стоимость таких систем, и так немаленькую. Разумеется, фонари в этом случае будут сдвоенными, предназначенными для раздельного размещения ламп, и это тоже является проблемой, поскольку сохранить прежним размер такого фонаря крайне сложно.

Биксеноновые фары лишены этого недостатка – они могут быть установлены в штатный одинарный фонарь, что делает их более универсальным решением. Понятие универсальности здесь условное, поскольку при самостоятельной установке биксенона всё равно придётся многое доделывать и переделывать, при этом нужно будет и узаконить такую модификацию головного света, что тоже довольно хлопотно и дорого.

Но если говорить об автомобилях, топ-комплектации которых предусматривают установку ксенона/биксенона, то здесь возможностей светового тюнинга у обладателей более приземлённых авто с достаточно бедной комплектацией намного больше.

Световой тюнинг автомобиля

Что касается технических характеристик разных типов световых приборов, то здесь разница между ксеноном и биксеноном практически нивелируется, но по сравнению с галогенной оптикой отличия заметны.

В частности, по значению световой температуры ксенон существенно лучше галогенных ламп: если последние обеспечивают генерацию светового потока с температурой в диапазоне 3-3.4 кК, то у ксеноновых аналогов этот показатель существенно выше: 4.3-5.0 кК.

Ночью оптимальный свет должен иметь белое иди жёлтое свечение. Смещение цветовой температуры вверх по шкале характерен для голубого спектра, который для глаз водителя более утомителен, поскольку предполагает вождение с большим напряжением.

И у ксеноновых, и у биксеноновых ламп именно это и происходит – показатель цветовой температуры может достигать значений порядка 6000 кельвинов. При этом интенсивность рассеивания светового луча также повышается, что можно объяснить ростом частоты колебания световой волны.

Обычной собирательной линзе не по силам справиться с необходимостью фокусировки рассеянного светового потока в более чёткий и направленный луч, поэтому в газоразрядных световых приборах используют металлический экран, сносно справляющийся с поставленной задачей.

Впрочем, такие тонкости не столь важны, ведь по яркости, цветности и другим характеристикам различия между ксеноном и биксеноном не принципиальны. Но зато может иметь место несовместимость на уровне цоколей. Пользователи отмечают, что биксеноновая оптика служить чуть меньше, что можно связать с более сложной конструкцией этих световых приборов.

Кроме режима использования, концептуальное отличие между этими типами светооптики заключается в стоимости. Обычные ксеноновые комплекты намного дешевле, но стоит учитывать, что вам придётся решать проблему дальнего света – возможно, за счёт приобретения второго ксенонового комплекта, что будет уже дороже биксенона с его монолинзой.

В последнее время рынок предлагает более элегантное решение – так называемые билинзы, позволяющие совмещать в ксеноне оба типа луча, дальний и ближний.

В целом автовладелец, намеревающийся заменить штатную галогенную оптику на газоразрядную, должен учитывать следующие факторы:

• ксеноновые комплекты обычно используются для обеспечения работы в режиме ближнего света;
• двухрежимный биксенон – альтернатива совмещённым галогенкам (такая оптика на сегодня считается самой распространённой);
• билинзовый ксенон может оказаться предпочтительнее биксенона, но это технология, которая пока еще хорошо не апробирована.

Отметим также, что внешне отличить ксенон от биксенона по самой колбе затруднительно – они одинаковые, а вот патрон у би чуть больше, как и количество проводов.

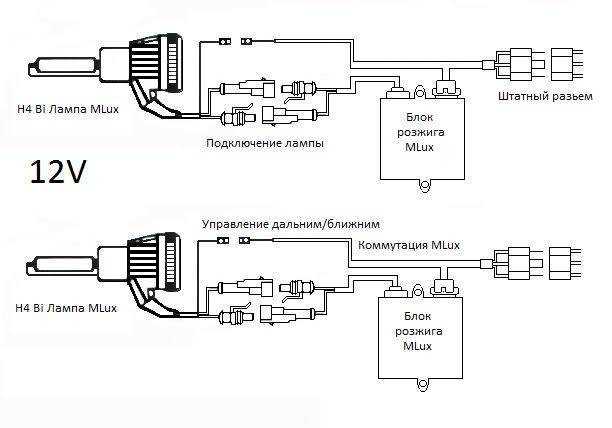

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

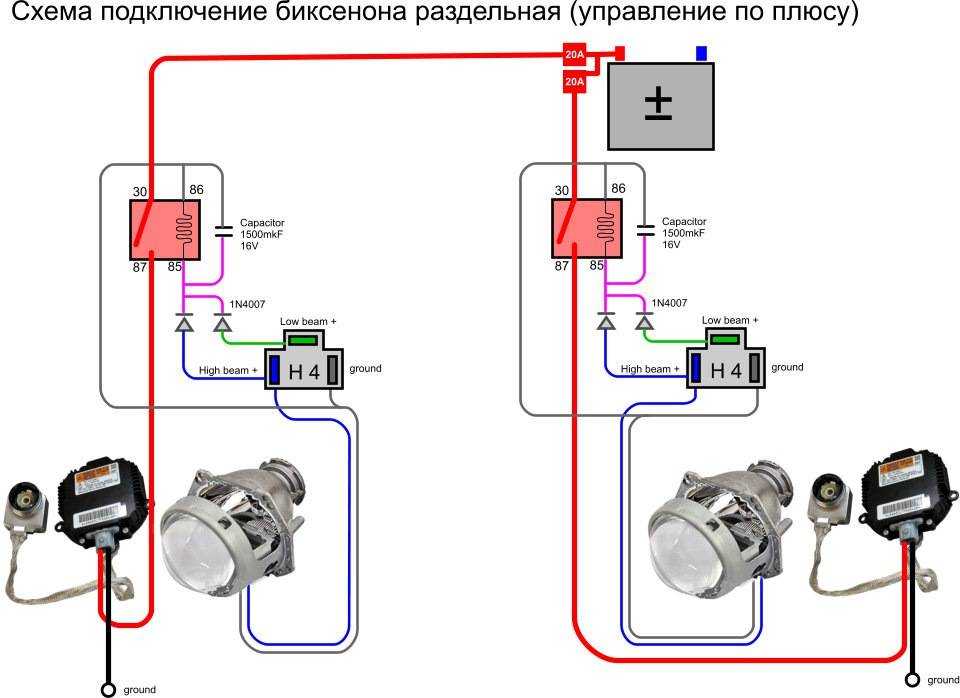

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

1. Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
2. Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
3. Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

Большой вред любым дуговым лампам наносит простое действие – их частое включение и выключение. Поэтому, в режиме ближнего света старайтесь не «моргать» фарами никогда. А вот к дальнему свету это не относится – в таком режиме переключается только электропривод.
