Предлагаемая несложная доработка позволяет использовать лампы дальнего света в качестве дневных ходовых огней (ДХО).

В настоящее время, в соответствие с ПДД с 1 октября по 1 мая транспортные средства за пределами населенных пунктов должны, даже в светлое время суток, передвигаться с включенными ходовыми огнями или ближним светом фар. Чтобы не расходовать понапрасну ресурс автомобильных фар, предлагается простая схема использования ламп дальнего света автомобиля в качестве ДХО.

Преимущества использования таких ДХО — это лучшая видимость автомобиля на дороге (по сравнению с ближним светом), щадящий режим для самих ламп (они работают на пониженном напряжении), автоматический режим работы. ДХО включаются только после запуска двигателя, при включении любых бортовых огней схема переходит в штатный режим (лампы дальнего света больше не используются в качестве ДХО), при остановке двигателя ДХО отключаются.

Устройство было собрано на автомобиле ВАЗ-2101, но, в принципе, может быть реализовано и на любых других автомобилях, где имеется реле контроля зарядки аккумулятора (контроля работы генератора). По сравнению с другими известными вариантами организации ДХО на автомобилях, предлагаемый вариант реализуется намного проще.

Принцип работы

При включении зажигания реле К1 (рис.1) обесточено, светит лампа EL1 контроля зарядки. Реле К3 также обесточено, лампа EL2 подключена к массе (штатный режим). После того, как заработает двигатель, начнет работать генератор, сработает реле К1, своими контактами отключит лампу контроля зарядки EL2 и через нормально замкнутый контакт К2 подключит реле К3, которое своими контактами отключит от лампы EL2 массу и подключит напряжение +12V.

Рис. 1

При этом EL2 и EL3 оказываются подключенными последовательно, светят вполнакала, т.е. выполняют функцию ДХО.

При включении любых бортовых огней (габариты, ближний свет, дальний свет) срабатывает реле К2, которое своими контактами разрывает цепь питания К3, возвращая схему автомобильного освещения в штатный режим. При заглушенном двигателе схема возвращается в исходное состояние т.е. в штатный режим.

Детали

Для доработки необходимо приобрести три автомобильных 5-контактных реле (типа 75.3777). Штатное реле контроля зарядки типа РС702 заменяют новым, у которого для включения ДХО используется свободный Н.О контакт. В этом реле необходимо ослабить пружину, либо уменьшить зазор между якорем и сердечником, чтобы реле четко срабатывало при напряжении 5 В (без этого реле срабатывает при 6…7 В, что недостаточно). Реле располагают на дополнительной планке, которая крепится на место штатного реле (фото).Для подключения реле контроля зарядки (К1) используются штатные клеммы. Необходимо отметить, что нумерация контактов нового реле не соответствует нумерации штатного реле. На рис.2 показана цоколевка реле 75.3777, в скобках — РС702. Для подключения реле К2 и К3 лучше использовать разъемы (колодки), которые также имеются в продаже.

Рис. 2

Подключение

В правой фаре отключают провод массы от лампы, вместо него подключают провод, идущий к реле К3 (рис.1). Катушку реле К2 подключают к проводу, идущему к подфарникам (габарит). Чтобы не создавать дополнительную нагрузку на проводку (и предохранители), питание ламп ДХО (+12V) лучше подключить к проводу, идущему к звуковым сигналам (в этой цепи установлен предохранитель на ток 16 А). Если в фарах используются двухнитевые лампы (дальний + ближний), в

лампах будут светить обе нити, и при перегорании любой из них ДХО все равно будут работать. Тумблером SA1 можно отключать ДХО. В авторском варианте тумблер SA1 не установлен, используется принцип «зима-лето», когда осенью клемма к реле К1 подключается (на схеме точка «1»), а весной отключается. Это гарантирует, что «зимой» не забудешь включить ДХО. Контролировать исправность ламп можно по контрольной лампе дальнего света на щитке приборов, она должна светить вполнакала.

Предлагаемое устройство имеет один небольшой недостаток: при включенных ДХО «мигать» дальним светом будет только левая фара, однако этого вполне достаточно, например, при обгоне.

На рис.1 пунктиром показан вариант подключения дополнительно монтируемых на автомобиль ламп ДХО, при этом массу к правому контакту К3 можно не подключать.

Варианты схем

Итак, осуществить подключение можно несколькими способами.

Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

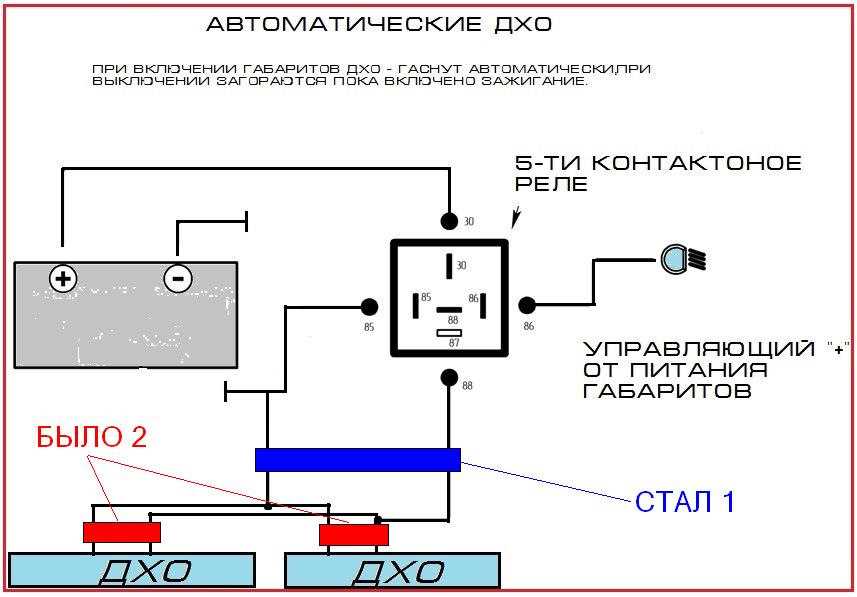

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
огни загораются, минус соединен с любой частью кузова авто;
когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Электронные поделки › Блог › Дальний «в пол накала»

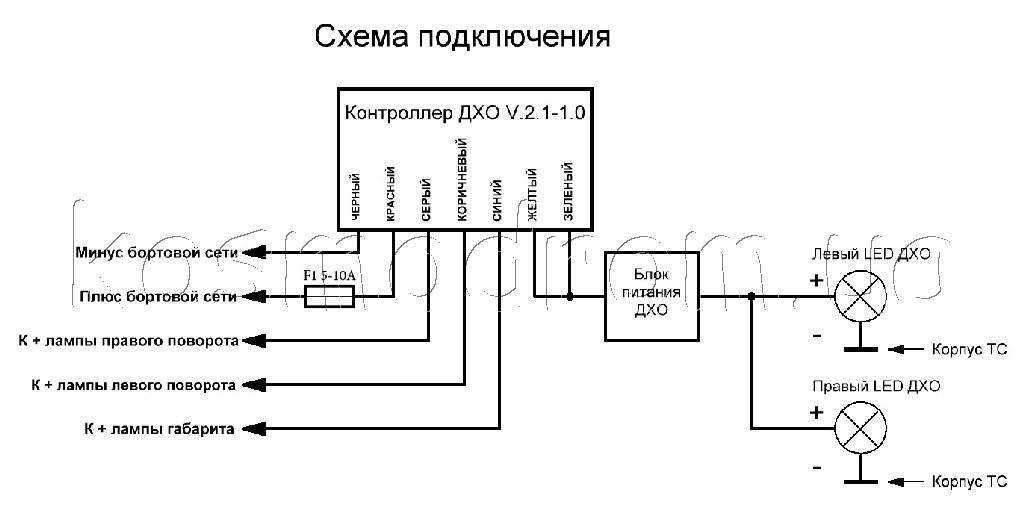

Данный контроллер подходит для реализации работы галогеновых ламп дальнего света фар в режиме ДХО, когда они светят на треть своей яркости. Контроллер имеет кучу программируемых всевозможных функций с энергонезависимой памятью, имеет 4 входя управления, которые можно подключать к любым источникам сигналов в любом количестве в «плюсовые» и «минусовые» датчики.

Размер контроллера невелик, всего половину спичечного коробка, для подключения используются клеммы (силовые на 20 Ампер) что облегчает процесс монтажа и намного надежнее, чем городить скрутки проводов.

Контроллер идет в корпусе, где есть два индикатора (один цветной для настройки, второй дублирует работу лампы дальнего) и две кнопки для настройки яркости и системных настроек.

Отличие от прошлой версии в наличие встроенного реле обхода, а точнее управления штатным реле фар. Это необходимо, когда лампа дальнего света с одной стороны по плюсу подключена к штатному реле фар, а по минусу подключена к переключателю света. Так же реле можно использовать для других случаев, к примеру для блокировки срабатывания шторки в линзе ксеноновой лампы при работе дальнего в пол накала.

При наличии или при установке ксенонового или светодиодного модуля билинзы, для управления шторкой билинзы при наличии дальнего в пол накала, есть специальный контроллер шторок билинз, который отключает шторки билинз при работе дальнего в пол накала. Описание его тут: www.drive2.ru/o/b/581659519231199420/

Наличие встроенного реле позволяет не городить схемы с кучей дополнительных реле и врезок в проводку, и можно утвердительно сказать, что данный контроллер подходит на многие автомобили ( ну конечно если только дальний это не штатная ксеноновая лампа и если в подрулевом переключателе света контакты ближнего света находятся в «вечнозамкнутом» состоянии ). Но все же, в самом сложном варианте схемы дальнего, когда ближний свет фар включается через реле по плюсу, и в то же время дальний работает через подрулевой по минусу, используя реле ближнего, без дополнительного вмешательства в проводку не обойтись

Так же есть сразу две версии: » по плюсу» и «по минусу» Для поиска точек подключения обязательно нужно знать и иметь перед собой электросхему автомобиля, той части, которая отвечает за головной свет фар. К примеру, точки подключения силовой части и встроенного реле :

Как видно, все точки подключения силовой части находятся в районе подрулевого переключателя. Силовой вход подключен к минусу, по этому версия контроллера «по-минусу». Встроенное реле контроллера управляет штатным реле головного света, так что городить дополнительные реле нет необходимости.

Ну и самое главное при монтаже соблюдать правила безопасности. Все соединения должны быть надежными, особенно в силовой части и в сигнальной земле. Силовая часть в обязательном порядке должна иметь цепь предохранителя. Как правило, достаточно штатного предохранителя фар. Но, к примеру, при подключении силового плюса от зажигания, штатный предохранитель фар «выпадает» из схемы, поэтому нужно учитывать это, и подключить силовую часть электрически грамотно, не допуская перегрузки током замка зажигания, не допуская перегрузки током штатных силовых цепей через точки подключения. Так же необходимо соблюдать пожарную безопасность. Контроллер должен быть установлен в отдалении и без соприкосновения с пластиком, войлоком и остального потенциально горючего материала. То же самое, касаемо зоны подключения силовых проводов, ибо медь — это отличный проводник тепла. Корпус контроллера не горюч и не поддерживает горения, но его нельзя заматывать изолентой, располагать вблизи нагреваемых поверхностей и т.д.

Описание внешнего вида и процесса настройки:

Источник

Как своими руками сделать ходовые огни на авто из светодиодов.

Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.

Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.

Вот как выглядит Гранта со светодиодными ДХО.

Практически для любого автомобиля (оставим Ладу Гранта в покое) можно изготовить ДХО на основе светодиодов своими руками.

Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.

Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату

Например, ДХО на светодиодах Gree (подойдут серии XP или более бюджетные XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung и Seoul Semiconductor серий аналогичных по характеристикам указанным выше

Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая линза для светодиода XPE в этом отношении CA11052_TINA2-O (LEDIL).

Следующий шаг – изготовление корпуса-радиатора.

Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см2, а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.

Светодиодный модуль на радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч на основании. По причине указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.

Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!

Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.

Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.

Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись одной из множества схем приведенных в сети.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

30 кидается на выводы «+» светодиодов;
85 идет на «плюс» к габаритам;
86 подключают на любой вывод геркона;
87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Простейший драйвер на микросхеме LD1585CV, либо LM1084IT для самостоятельной сборки

Рассмотрим драйвер, построенный на подобном LM 317, который мы рассматривали выше. Вообще драйверы без транзисторов мне не нравятся. Поэтому не всегда пользуюсь этими схемами. Хотя, если честно, то драйверы уже давно не собираю а покупаю. Проще и времени не тратится. Ссылка на дешевые драйверы — смотрите в начале статьи.

Принцип работы:

R — резистор задает ток, рассчитывается по формуле: 1.25 / R1.

Т.е. для тока в 550 мА нужен резистор на 2,2 Ом. Для расчета резисторов можете использовать наши калькуляторы.

Мощность резистора рассчитывается по формуле: 1,56 / R1

Еще одним недостатком данной схемы стоит отметить невозможность диммирования. Это возможно только с заменой резистора. Данные регуляторы LD1585CV, либо LM1084IT-ADJ предпочтительнее стандартного LM 317 который мы рассматривали выше, по причине того, падение напряжение у него выше 3,5 В. А у LD1585CV, либо LM1084IT-ADJ от 2,4 В.

В схеме используется конденсатор на 6,3 В или выше от 10u до 100u.
