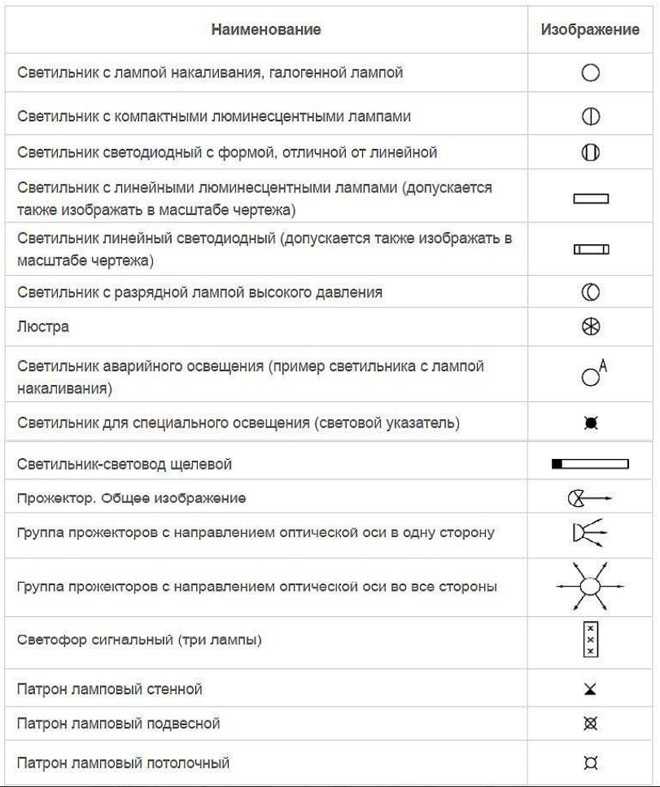

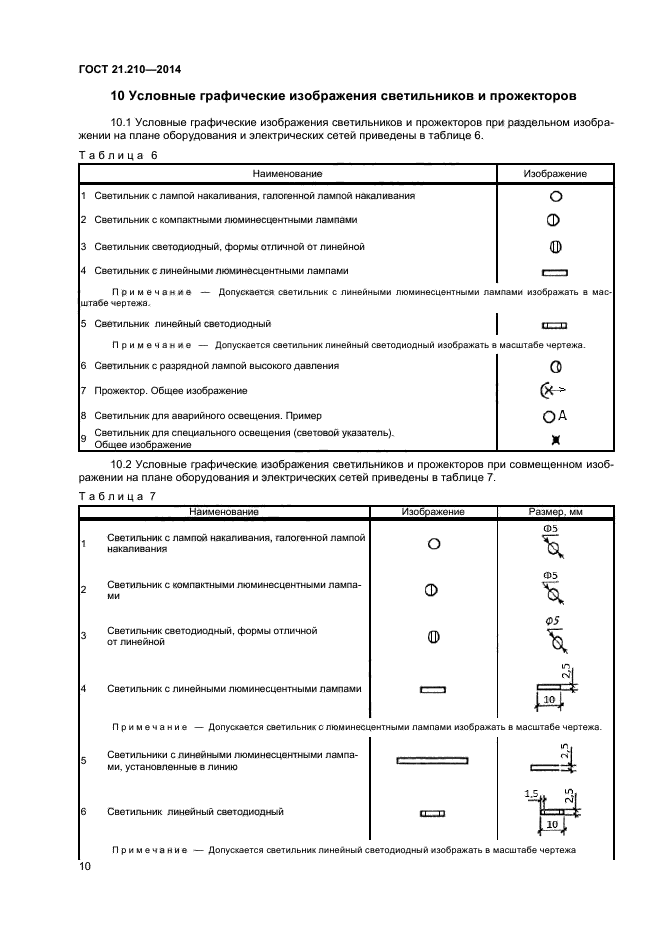

Условное графическое обозначение светодиодных светильников

Излучающий кристалл

История применения полупроводников старше начала использования ламп электронного типа. Попов А.С., который считается изобретателем радио, искал с помощью нехитрого полупроводникового устройства наличие радиоволн. Первый диод Попова (детектор) был изготовлен из полупроводникового кристалла, зафиксированного в держателе, и пружинного заостренного контакта из вольфрама или стали. Этот контакт опирался на площадь полупроводника, и в зависимости от точки соприкосновения можно было найти наиболее четкий сигнал радиостанции.

Способность некоторых кристаллов излучать свет под действием тока была обнаружена чуть позже, случайно, но в первое время не использовалась на практике. Теперь же светодиоды широко применяют и в спецтехнике, и в быту.

Маркировка Philips

Маркировку данной фирмы рассмотрим на примере известного LED – Luxeon Rebel. Его маркировка: LXML-ABCD-EFGH

• LXML – серия;
• A – тип распределения света (P для распределения Lambertian);
• B – излучаемый цвет (W – белый, от слова White);
• С – белый цвет (С – холодный, N – нейтральный, W – теплый);
• D – номинальный ток (I для тока 350 мА);
• E – разряд зарезервирован для будущих версий LED;
• FGH – световой поток измеряемый в люменах.

К примеру, белый светодиод с номинальным током 350 мА будет иметь маркировку: LXML-PWxI-0xxx.

LED Luxeon похожих серий имеют аналогичную маркировку. В общих чертах можно сказать, что маркировка данного диода очень информативна в сравнении с другими производителями.

Общая классификация

Диоды делятся на большие группы – неполупроводниковые и полупроводниковые.

Неполупроводниковые

Одной из наиболее давних разновидностей являются ламповые (электровакуумные) диоды. Они представляют собой радиолампы с двумя электродами, один из которых нагревается нитью накала. В открытом состоянии с поверхности нагреваемого катода заряды движутся к аноду. При противоположном направлении поля прибор переходит в закрытую позицию и ток практически не пропускает.

Еще одни вид неполупроводниковых приборов – газонаполненные, из которых сегодня используются только модели с дуговым разрядом. Газотроны (приборы с термокатодами) наполняются инертными газами, ртутными парами или парами других металлов. Специальные оксидные аноды, используемые в газонаполненных диодах, способны выдерживать высокие нагрузки по току.

Полупроводниковые

В основе полупроводниковых приборов лежит принцип p-n перехода. Существует два типа полупроводников – p-типа и n-типа. Для полупроводников p-типа характерен избыток положительных зарядов, n-типа – избыток отрицательных зарядов (электронов). Если полупроводники этих двух типов находятся рядом, то возле разделяющей их границы располагаются две узкие заряженные области, которые называются p-n переходом. Такой прибор с двумя типами полупроводников с разной примесной проводимостью (или полупроводника и металла) и p-n-переходом называется полупроводниковым диодом. Именно полупроводниковые диодные устройства наиболее востребованы в современных аппаратах различного назначения. Для разных областей применения разработано множество модификаций таких приборов.

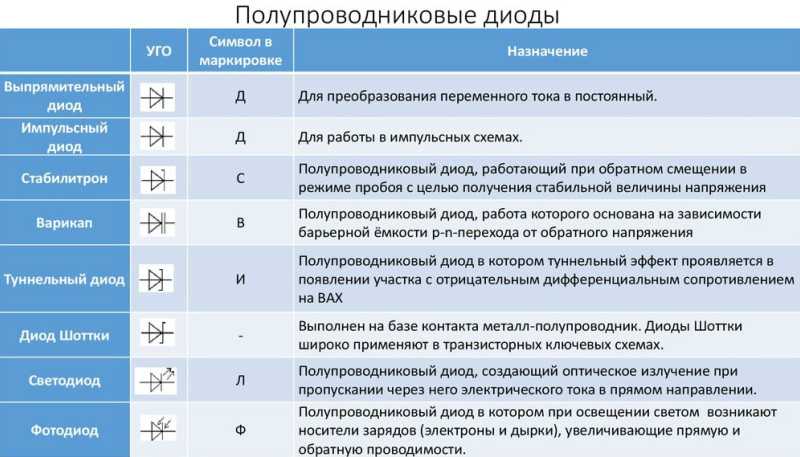

Полупроводниковые диоды

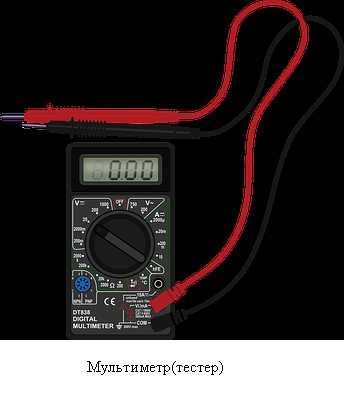

Распознавание с помощью мультиметра.

Самый надежный способ распознания полярности − использование специальных приборов. При помощи обычного мультиметра можно обозначить контакты у диодов с высокой степенью точности. Попутно обнаружится исправность элемента и цвет свечения. Воспользоваться тестером можно 3-мя путями.

Во-первых, проверить LED устройство на режиме «проверка сопротивления – 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный – катода, то экран покажет значение 1600-1800 Ом. В противоположном случае тестер выдаст единицу. Значит, щупы нужно поменять местами. Если и это не помогло, значит, элемент неисправен. Узнать цвет свечения таким методом не получится.

Во-вторых, можно установить мультиметр в режим «прозвонка, проверка диода». Если красный провод дотронется до анода, а черный – до катода, то элемент будет светиться. Экран покажет число от 500 до 1200 мВ.

В-третьих, многие тестеры позволяют проводить измерения вовсе без щупов. Мультиметр должен обладать специальным отделом для проверки PNP и NPN транзисторов. В них есть разъемы, обозначенные буквами «Е» и «С». При проверке элемента в PNP-зоне, если катод вставить в гнездо «С», а анод − в «Е», то светодиод начнет излучать свет. Следовательно, полярность определена верно. При работе в NPN-отсеке свечение появится при противоположном размещении контактов: катод в «Е», а анод в «С». Пожалуй, это самый скорый способ определения распиновки. Кстати, если у изучаемого светодиода нет длинных выводов, то можно в разъемы поместить иголки, и LED элемент аккуратно присоединять к ним.

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С – конденсаторы

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

G – генераторы, источники питания,

H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K – реле и пускатели

L – катушки индуктивности и дроссели

M – двигатели

Р – приборы и измерительное оборудование

Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока

R – резисторы

S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T – трансформаторы и автотрансформаторы

U – преобразователи электрических величин в электрические, устройства связи

V  – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS – устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF – выключатель автоматический

QS – разъединитель

RK – терморезистор

RP – потенциометр

RS – шунт измерительный

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR – выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD – диод, стабилитрон

VL – прибор электровакуумный

VS – тиристор

VT – транзистор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

Обозначения элементов полупроводниковых приборов

Таблица 1

Наименование	Обозначение
1. (Исключен, Изм. N 2).
2. Электроды:
база с одним выводом
база с двумя выводами
Р -эмиттер сN- областью
N -эмиттер сP -областью
несколько Р -эмиттеров сN -областью
несколько N -эмиттеров сP -областью
коллектор с базой
несколько коллекторов, например, четыре коллектора на базе
3. Области:
область между проводниковыми слоями с различной электропроводностью
Переход от Р -области кN -области и наоборот
область собственной электропроводности (I -область):
1) между областями с электропроводностью разного типа PIN илиNIP
2) между областями с электропроводностью одного типа PIP илиNIN
3) между коллектором и областью с противоположной электропроводностью PIN илиNIP
4) между коллектором и областью с электропроводностью того же типа PIP илиNIN
4. Канал проводимости для полевых транзисторов:
обогащенного типа
обедненного типа
5. Переход PN
6. Переход NP
7. Р -канал на подложкеN -типа, обогащенный тип
8. N -канал на подложкеP -типа, обедненный тип
9. Затвор изолированный
10. Исток и сток
Примечание. Линия истока должна быть изображена на продолжении линии затвора, например:
11. Выводы полупроводниковых приборов:
электрически не соединенные с корпусом
электрически соединенные с корпусом
12. Вывод корпуса внешний. Допускается в месте присоединения к корпусу помещать точку

(Измененная редакция, Изм. N 2, 3). 3, 4. (Исключены, Изм. N 1). ________________ * Таблицы 2, 3. (Исключены, Изм. N 1).

5. Знаки, характеризующие физические свойства полупроводниковых приборов, приведены в табл.4.

Маркировка Samsung

На пике производства светоизлучающих диодов эта фирма была лидером по производству и занимала лидирующие позиции на рынке. Сегодня Samsung сдала позиции, но по-прежнему остается на рынке, т.к. зарекомендовала себя, как компания, выпускающая качественную продукцию. Маркировка состоит из 18 символов:

• 1, 2 – буквы SP, означающие «Samsung Package» — это значение постоянное и не меняется;
• 3 – мощность светодиода имеет два популярных значения: H (high) – высокая, M (middle) – средняя, в редких случаях на этом месте может оказаться другой символ: B – для светодиодов подсветки, F — для вспышек фотокамер и другие;
• 4, 5 – цвет излучаемого света: WH (white) – белый;
• 6 – версия изделия (кодируется буквой);
• 7,8 – обозначение изделия;
• 9 – тип линзы D (dome) – куполообразная;
• 10 – мощность в ваттах, в нашем случае – 3 Вт;
• 11 – разряд зарезервирован;
• 12 – индекс цветопередачи CRI: 1 – min 68, 3 – min 70, 4 – min 75, 5 – min 80, 7 – min 90;
• 13, 14 – прямое падение напряжения, кодируется буквой и цифрой в соответствии с таблицей, представленной на фото;
• 15, 16 – коррелированная световая температура CCT, значения закодированы в соответствии с таблицей, представленной на фото;
• 17,18 – номинальный световой поток, соответствие кодировки цвету смотрите на фото ниже;

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Понятие анода и катода

Для лучшего понимания терминов дадим определения этих понятий.

Анод

Под данным термином будем подразумевать электрод, по которому электрический ток втекает в разглядываемый прибор. При этом подразумевается, что электрический ток образуется потоком положительных зарядов. В действительности, по металлическим проводникам перемещаются электроны (носители отрицательных зарядов), которые движутся в сторону положительного полюса источника электрического тока.

Проще говоря, положительным электродом будем считать анод, а отрицательным электродом – катод. При подключении радиоэлементов следует соблюдать их полярность, руководствуясь обозначениями на схемах.

Катод

Это электрод, по которому электрический ток вытекает с прибора (подразумевается конвенциальное понимание тока, в виде потока положительных зарядов). Таким образом, если к аноду подключается провод с положительным потенциалом, то к катоду – клеммы с отрицательными потенциалами.

Вышеуказанные термины применяются по отношению к гальваническим элементам. В гальванике анод – это электрод, на поверхности которого проходит реакция окисления металла. Названия электродов встречаются:

• в химии;
• физике;
• электротехнике;
• радиоэлектронике.

При монтаже радиодеталей очень важно не перепутать электроды. Для этого необходимо знать, как определить их назначение

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Буквенные обозначения

Помимо графических, есть также буквенные обозначения. Без их использования при чтении схем и чертежей может возникнуть масса нестыковок. Как и графическая, буквенно-цифровая маркировка регламентируется ГОСТом и нормативными документами. В списке ниже указано буквенно-цифровое обозначение основных элементов электросхем:

• Выключатели, контроллеры и переключатели — В;
• Электрические генераторы и двигатели — Г;
• Диоды — Д;
• Кнопки — Кн;
• Лампы — Л;
• Электрические двигатели различных типов — М;
• Предохранители — Пр;
• Выпрямители — Вп;
• Магнитные пускатели и контакторы — К;
• Конденсаторы — С;
• Кнопки управления — Ку;
• Электромагниты — Эм;
• Катушки индуктивности — L;
• Реле — Р;
• Резисторы — R.

Обозначения кинематических чертежей

Буквенные маркировки в электросхемах

ГОСТ устанавливает буквенное обозначение элементов электросхем:

• ПВ – путевой выключатель;
• КВ – конечный выключатель;
• КК – командный контроллер;
• ДП – двигатель подач;
• ДГ – главный двигатель;
• ДШ – двигатель шпинделя;
• КУ – кнопка управления;
• ДО – двигатель насоса управления;
• ДБХ – двигатель быстрых ходов.

Радиотехнические детали обозначаются в схемах так:

• Наименование элементов
• Обозначение
• Наименование элементов
• Обозначение

Резистор	R	Телефон	Т
Конденсатор	C	Микрофон	Мк
Катушки индуктивности	L	Громкоговоритель	Гр
Прибор электронный (лампа, трубка)	Л	Звукосниматель (адаптер)	Ад
Трансформатор (автотрансформатор)	Тр	Предохранитель	Пр
Дроссель	Др	Элемент гальванический (батарея)	Б
Выключатель (переключатель)	В	Монтажная плата	П
Кнопка	Кн	Штепсельный разъём	Ш
Пьезоэлемент	Пэ	Прибор полупроводниковый	ПП
Диод	Д	Гнездо	Г
Реле, контактор, пускатель	Р	Элементы разные, электромагнит	Э

Постоянные резисторы

Название постоянных резисторов связано с их номинальным сопротивлением, которое остается неизменным в течение всего периода эксплуатации. Они различаются между собой в зависимости от конструкции и материалов.

Проволочные элементы состоят из металлических проводов. В некоторых случаях могут использоваться сплавы с высоким удельным сопротивлением. Основой для намотки проволоки служит керамический каркас. Данные резисторы обладают высокой точностью номинала, а серьезным недостатком считается наличие большой собственной индуктивности. При изготовлении пленочных металлических резисторов, на керамическое основание напыляется металл, обладающий высоким удельным сопротивлением. Благодаря своим качествам, такие элементы получили наиболее широкое распространение.

Конструкция угольных постоянных резисторов может быть пленочной или объемной. В данном случае используются качества графита, как материала с высоким удельным сопротивлением. Существуют и другие резисторы, например, интегральные. Они применяются в специфических интегральных схемах, где использование других элементов не представляется возможным.

Цветовая маркировка резисторов

Первые полосы у резисторов обозначают цифры. Каждой цифре присвоен определенный цвет:

Цвет	Значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

После цифр следует множитель (у резисторов с тремя и четырьмя полосками — третья полоса, у резисторов с пятью и шестью полосками — четвертая полоса). Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После этого можно определить наминал сопротивления (Ом, кОм, МОм, ГОм).

Таблица соответствия множителя конкретному цвету полосы на корпусе резистора:

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Голубой	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

После множителя следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск. У резисторов с тремя полосами погрешность всегда равна ±20%.

Таблица соответствия допуска конкретному цвету полосы на корпусе резистора:

Цвет	Коэффициент (%)
Серебристый	±10
Золотой	±5
Красный	±2
Коричневый	±1
Зеленый	±0.5
Голубой	±0.25
Фиолетовый	±0.15
Серый	±0.05

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент (ppm/ºC), где каждый цвет имеет также свое значение:

• Коричневый = 100 ppm/ºC.
• Красный = 50 ppm/ºC.
• Желтый = 25 ppm/ºC.
• Оранжевый = 15 ppm/ºC.
• Синий = 10 ppm/ºC.
• Фиолетовый = 5 ppm/ºC.
• Белый = 1 ppm/ºC.

Зная цветовую маркировку резисторов можно точно рассчитать их сопротивление. А упростить процесс подсчетов помогут специальные онлайн калькуляторы.

Светодиод на схеме, обозначение светодиодов на электрических

Сразу оговорюсь, что статья будет посвящена не только как обозначается светодиод на схеме, но и диодов как таковых, ввиду того, что они являются прародителями LED.

Обратимся к физике: диод – можно перевести как «двухэлектродный». Издревле электроника строилась на электровакуумных приборах и именно оттуда телевизионные лампы носили названия как: диоды, триоды, пентоды и т.п.

Вообще полупроводниковые диоды изобретены в начале 20 века и использовались для «различения» детектирования радиосигналов. Название диодов построено по количеству электродов (ножек прибора) – диоды (два), триод (три) и т.д.

Главное свойство любого диода – характеристика проводимости. Обозначение диода на схеме позволяет определить направление тока. Движение тока всегда будет совпадать со стрелкой на Условно-Графическом Обозначении. УГО – элемент (значок) которым обозначается диод на схеме. Рассмотрим ряд наиболее распространенных видов полупроводников на схеме от других подобных элементов.

Обозначение светодиодов и фотодиов на схеме

Мы уже знаем, что светодиод – это обычный диод, способный излучать свет. Традиционным обозначением светодиодов, требования к графическому изображению которого устанавливает еще советский ГОСТ 2.730-73, выступает графический значок обычного диода. Чтобы это отобразить на схеме – было принято изображать на схеме две исходящие стрелки.

Как обозначается светодиод на схеме

Вход в светодиод – анод, выход – катод. На схеме этого, как правило, не показывают. Это необходимо просто запомнить. Маркировка выводов выполняется либо метками, либо длиной пинов. Короткий пин (ножка) – катод

Светодиод на схеме — обозначение

Обозначение фотодиодов на схеме

Фотодиод на схеме обозначается с точностью наоборот светодиодов. В таких УГО стрелки указываются в обратную сторону. Свойство фотодиода – изменение проводимости в зависимости от количество света, попадающего на его поверхность. Яркий пример применения – в фотодатчиках, которые включают и отключают искусственный свет, в зависимости от времени суток (освещенности).

Отображение фотодиода на схеме

Графические обозначения распространенных диодов на схеме

Простой диод на схеме

На схеме я показал обычный диод, который будет изображаться таким образом и никак иначе. Общий вид диодов не обязательно должен иметь такой вид, как на фото. В настоящий момент насчитывается до десятка разновидностей простых диодов.

Схема диода Шоттки

Диод Шоттки – один из видов выпрямительных диодов и применяется в высокочастотных цепях. Могут выпускаться как в дискретных видах, так и сразу в сборках. Кто хоть раз разбирал блоки питания, мог их там видеть. В частности в блоках питания компьютеров. На корпусе диода указывается графическая схема цоколевки и внутренняя схема включения.

Схема диода Зенера

Схема Зенера диод

Диод Зенера – в отечественной технической литературе трактуют «стабилитроном»

Внешне такие диоды выпускают в различных видо форматах. Выглядит как простой диод с меткой на одной из сторон. Может быть как в черной цветовой гамме, так и в стеклянном корпусе красного цвета с черной меткой на катоде. Основное свойство диода Зенера – стабилизация напряжения. Как правило его используют параллельно нагрузке в обратном направлении: к катоду подводят «+», а аноду «-«.

Схема варикапа

Схема и вид варикапа

Варикап – полупроводниковый прибор, диод. Применяется в цепях, где производятся операции с частотой сигнала. На схеме диод обозначется совместно с конденсатором.

Заключение по светодиодам на схемах

Мы рассмотрели наиболее распространенные диоды, светодиоды и их обозначение на схемах. Есть более специфические, но они вряд ли Вам могут пригодиться на первоначальном этапе знакомства со светодиодами.
