Обзор всех smd светодиодов: расшифровка, характеристики 3528, 5050, 5630, 5730, 3014, 2835, 0805, 1206, 0603, 4014, 1608, 3014, 7020, 3020, сводная таблица

Внешний вид и размеры

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

Основные размеры обоих видов светодиодов, вид сверху.

Однако есть внешние особенности.

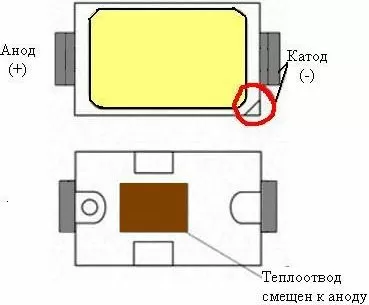

Внешний вид и размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

Модель светодиода	Размер, мм – длина, ширина, высота	Площадь излучения света, кв. мм	Теплоотвод	Угол рассеивания света, град.	Светоотдача, Лм/Вт
SMD 3528	3,52,81,9	4,5	практически нет	90	7-8
SMD 2835	2,83,50,8	9.18	большой	120	20-22

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Виды и характеристики светодиодов.

Светоизлучающие диоды различают по конструкции корпуса:

DIP – маломощные индикаторные цилиндрические элементы. Востребованы для подсветок экранов, индикации, световых гирлянд.
«Пиранья» — четырехконтактный DIP. Они крепче держатся на своем месте и меньше греются. Востребованы в автомобильной промышленности для подсветок.
SMD – внешне выглядит, как параллелепипед. За счет своей надежности и универсальности востребованы во многих отраслях светотехнической промышленности.
PCB Star светодиоды. Разновидность SMD.
СОВ – плоский SMD. Новейший тип.

Независимо от исполнения корпуса выделяют светодиоды:

Двухцветные. Они излучают одновременно два цвета. Обладают тремя контактами, один из которых общий.
Полноцветные RGB (красный-зеленый-синий). Изготавливаются из трех полупроводниковых кристаллов под общей линзой, обладают четырьмя электродами. По одному выводу для каждого полупроводникового элемента и один общий вывод. В SMD у прибора будет шесть выводов.

Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.

Адресные светодиоды − разновидность полноцветных. Отличаются от обычных RGB тем, что включаются по собственному индивидуальному коду. Востребован в лентах, где на адресном светодиоде можно задать неповторяющийся цветовой оттенок. При этом led-диод обладает собственным адресом, на который поступают команды от специального управляющего драйвера. Управление цветами происходит через микрочипы, которые встраиваются рядом с адресными светодиодами.
Сверхмощные (сверхяркие) светодиоды – элементы мощностью выше 1 Вт с силой тока от 300 мА. (Мощность обычных светодиодов измеряется чаще всего в милливаттах). Такие устройства светят очень ярким светом. Используются в фонариках, фарах, прожекторах и т.п.

Также led-элементы подразделяются на:

Индикаторные — маломощные.
Осветительные — приборы большой мощности.
Инфракрасные – излучают невидимый человеческому глазу инфракрасный спектр.

Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах и станках во всевозможных отраслях промышленности.

Индикаторные led-диоды. Выступают в роли индикаторов для техники, подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:

двойные – светят зеленым и оранжевым;
тройные – светят желтым и оранжевым;
тройные – светят красным и желто-зеленым.

Независимо от вида светодиоды характеризуются некоторыми параметрами.

Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.

Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).

Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.

Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.

Полярность. Поскольку ток в светодиоде течет только от p -слоя к n -слою, для предотвращения поломок стоит полярность. Обычно ее определяют по внешнему виду, маркировке или особым пометкам на корпусе. (Подробнее смотрите в статье «определение полярности»). Также узнать полярность можно из технической документации.

Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.

Как правильно расшифровать маркировку?

Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.

Тип SMD	Кол-во кристаллов	Габариты, мм
3528	1	3,5х2,8х1,4
5050	3 / 4	5х5х1,6
5630	1	5,6х3х0,75
5730	1 / 2	5,7х3х0,75
3014	1	3х1,4х0,75
2835	1	2,8х3,5х0,8

Как определить светодиод по внешнему виду?

Измеряете габариты диода с помощью любой линейки. Ищете размеры в таблице, определяете тип изделия и смотрите его характеристики.

Тип SMD	Кол-во кристаллов	Габариты, мм	Мощность, Вт	Ток, мА	Светопоток, Лм
3528	1	3,5х2,8х1,4	0,02 / 0,06	20	5-7
5050	3 / 4	5х5х1,6	0,02	60 / 80	18-20
5630	1	5,6х3х0,75	0,2-0,4	150	58
5730	1 / 2	5,7х3х0,75	0,5 / 1	150 / 300	50 / 158
3014	1	3х1,4х0,75	0,1-0,12	30	9-13
2835	1	2,8х3,5х0,8	0,2 / 0,5 / 1	60 / 150 / 300	20 / 50 / 100

Как определить полярность светодиода?

В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.

На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.

Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Особенности лент SMD5730

Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.

Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров

Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача

Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. — люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением

— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением

Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

Конструктивные особенности

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.

Электрический контакт осуществляется через 4 вывода, как показано на рисунке.

Они имеют следующее назначение:

1 – катод;
2 – катод;
3 – анод;
4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль

На следующем графике показана зависимость светового потока от величины прямого тока

Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.

Для чего можно самостоятельно использовать световые диоды

На самом деле из светодиодов можно сделать множество полезных устройств. Здесь все зависит от навыков начинающего мастера радиоэлектроники и его фантазии. Рассмотрим простейшие варианты некоторых приборов, которые под силу сделать своими руками даже не имея никаких навыков.

Стабилизирующее устройство питания для светодиодов

Понятно, что без стабилизатора работать LED-элементы не могут, а значит, нужно его или купить, или смонтировать собственноручно. Самым простым вариантом будет использовать блок питания от сломанного компьютера. Если же это не подходит, то неплоха и гирлянда для елки китайского производства. Ее контроллер позволит вполне сносно обеспечить питанием 15-20 элементов небольшой мощности.

Такой стабилизатор для светодиодов можно заказать в интернете

Дневные ходовые огни автомобиля

Изготовить ДХО? Нет ничего проще. Используем влагозащищенную (IP66 или выше) ленту. Она проклеивается снизу фары или в удобных местах по переднему бамперу. Припаянные к ней провода заводятся в решетку радиатора. Далее следует подключение, согласно схеме автомобиля, к зажиганию. Места спайки лучше всего обработать силиконовым герметиком – это убережет от окисления.

Мигающая реклама на фасаде магазина

Известно, что мигающая реклама привлекает лучше статичной. Здесь все зависит от пожеланий мастера – как засверлить отверстия в щите и расположить светодиоды. А вот с их соединением придется потрудиться. Как рассчитать сопротивление светодиодов, мы рассмотрим чуть ниже, а вот с распайкой будем разбираться сейчас.

Пример самодельной рекламы из светодиодов

Если мы берем в качестве стабилизатора блок от китайской гирлянды, то первым делом нужно посмотреть, какова его мощность и выходное напряжение, а уже исходя из этого, рассчитываем, количество элементов и схему их спайки. Ее лучше зарисовать на бумаге, чтобы не запутаться.

Светомузыка для праздничного настроения

Для нее понадобится специальное устройство, которое и будет подавать импульсы, исходя из такта музыки. Если нет знаний в области радиоэлектроники, то самому его сделать не удастся, придется приобретать. А в остальном все аналогично предыдущему варианту.

Отвертка-индикатор на LED-элементах

Такое устройство потребует некоторых дополнительных деталей, но в итоге его можно будет сделать без особых усилий. Для тех, у кого ее нет, можем предложить схему, для сборки которой потребуется световой диод, емкостное сопротивление, ограничивающее ток и обычный диод VD1 1N4001, который защитит от обратной полуволны.

Схема индикаторной отвертки на светодиодах

Обозначение и цветовая маркировка

У каждого производителя собственная маркировка светодиодов. Например, в обозначении светодиода – LED-WW-SMD5050 его буквенные и цифровые элементы имеют расшифровку:

LED – светодиод;
WW – цвет свечения Warm White – белый теплый 2700-3500 K;
SMD – корпус для поверхностного монтажа;
– размеры корпуса в десятых долях миллиметра – 5,0×5,0.

Варианты аббревиатур оттенков белого света:

DW – Day White – белый дневной (4000-5000 K);
W – White, белый чистый (6000-8000 K);
CW или WC – Cool White – белый холодный (8000-10 000 K);
WSC – White Super Cool – белый суперхолодный , цветовая температура 15 000 К с характерным синеватым оттенком;
NW – Neutral White – нейтральный белый – 5000 K.

Есть и другие обозначения светодиодов и цветов, система пока окончательно не стандартизована, поэтому производители используют разные числовые значения и названия оттенков белого света.

Графическое и буквенное изображение на схеме

Анод, он же плюс светодиода на электрических схемах изображается треугольником. Катод (минус) — поперечной черточкой.

Внешний вид светодиода АЛ307 и его обозначение на чертежах и схемах.Часто используемым сокращением является латинская аббревиатура HL

Типовая классификация

К типам светодиодов можно отнести:

одиночные светодиоды на одном кристалле большой мощности (COB-матрице);
пары светодиодов в одном корпусе – индикаторные диоды, мигающие попеременно двумя цветами, например, красным и желтым;
тройки или триады излучателей трех основных цветов – красного, зеленого и синего или RGB: Red – Красный, Green – Зеленый, Blue – Синий.

Трехкристальный светодиод в SMD-корпусе для монтажа на поверхности печатной платы.

Если в трехкристальном светодиоде кристаллы одного цвета свечения – имеем сверхъяркий светодиод. При разных цветах света кристалла получаем RGB-триаду или многоцветный управляемый светоизлучающий прибор.

SMD – аббревиатура от английского словосочетания Surface Mounted Device, устройство поверхностного монтажа. Используется для автоматизации размещения и пайки электронных компонентов на печатных платах, в т.ч. и светодиодов. Применяют в лентах, линейках, модулях и обычных печатных платах.

К основным цветам относится и пара цветов YB – Yellow, желтый и Blue, синий. Есть и другие комбинации цветов, дающих после смешивания белый цвет.

Мощные светодиоды на основе COB-матриц

У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.

В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных параметров:

номинальная мощность, Вт;
размер чипа, мм;
номинальный рабочий ток кристалла или матрицы;
срок службы, связанный со стандартами L 70, L80 и др.

Маломощные светодиоды

По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).

Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:

светодиоды в корпусах SMD обычные и сверхъяркие;
диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
в корпусах типа «пиранья» – для монтажа в отверстия.

Маломощные светодиоды в разных корпусах.

На картинке светодиоды сверху вниз:

В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Краткие технические характеристики

Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:

Основные технические характеристики светодиодов smd

Тип прибора	Размеры корпуса, мм	Количество кристаллов	Мощность, Вт	Световой* поток, лм	Рабочий ток, мА	Температура эксплуатации, °С	Телесный угол, °	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0.6 – 5.0*	20	-40 … +85	120 – 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB

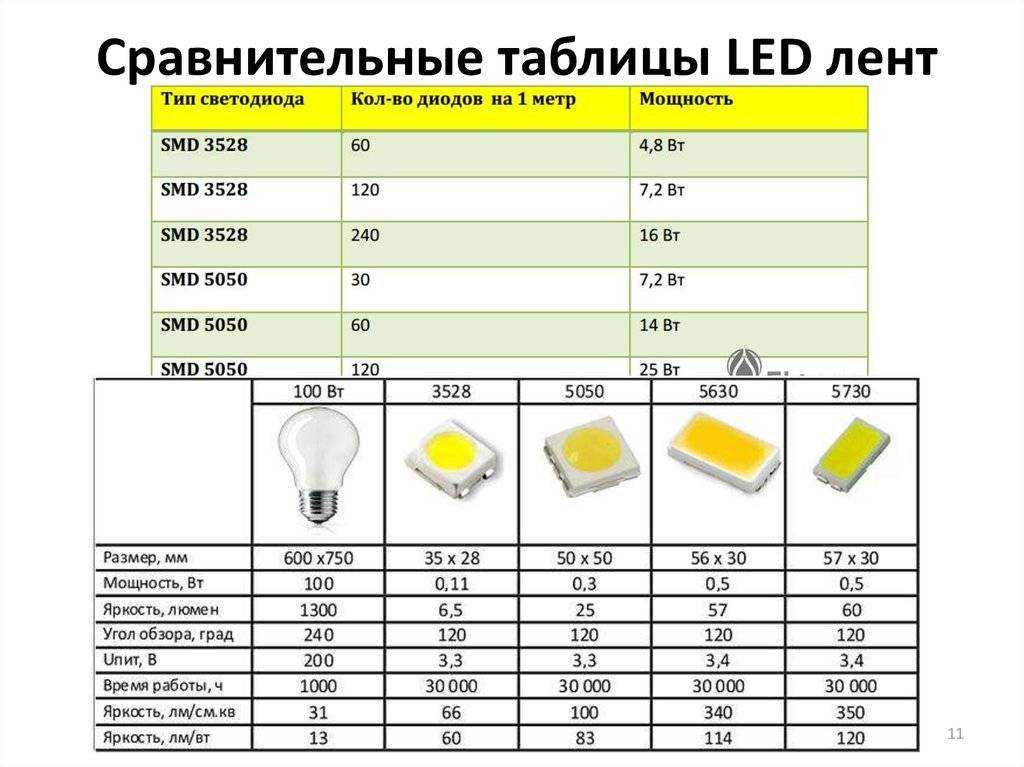

5050	5.5х1.6	3 или 4	0.2 или 0.26	2 – 14*	60 или 80	-20 … +60	120 – 140	белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW
5630	5.6х3.0	1	0.5	57	150	-25 … +85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40 … +65	120	холодный, белый, нейтральный, теплый
3014	3.0х1.4	1	0.12	9 – 11*	30	-40 … +85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40 … +65	120	холодный, нейтральный, теплый

* – зависит от цвета свечения кристалла

А теперь рассмотрим каждый из этих типов более подробно.

Требования к подключению.

Все осветительные полупроводниковые приборы, в том числе smd требуют качественного электропитания. Сила тока не должна превышать номинальное значение. Наиболее целесообразно применение светодиодного драйвера. Иногда его называют блоком питания. Это не совсем точные термины. Наиболее верно – источник тока. В отличие от стабилизированного источника напряжения, источник тока поддерживает постоянным именно ток, выходное напряжение может отличаться. Превышение номинала питания для диода ведет к преждевременной деградации и скорому выходу из строя – перегоранию.

Кроме того, многие LED нуждаются в радиаторе для отвода тепла. Несоблюдение температурного режима также приводит к уменьшению ресурса.

Для обеспечения надежного питания требуется обеспечить качественное соединение. Прежде чем осуществлять пайку smd led на плату, желательно проверить полупроводник, так как не исключен заводской дефект.

Плюсы и минусы светодиодов SMD

Небольшие габариты диодов СМД и большой поток света при минимальном энергопотреблении позволило осуществлять сборку плат автоматизированно.

Кроме таких качеств как экономичность, удобство, надежность, у этих источников света есть и другие достоинства:

независимость от циклов включения/выключения;
моментальный розжиг;
высокая устойчивость к механическим повреждениям и вибрациям благодаря плотному прилеганию (без отверстий) к плате и компактности;
широкий выбор по цвету (2600К-10000 К);
цветопередача 75-85 Ra;
бесшумная работа;
минимизация риска поражения током благодаря низкому напряжению питания;
экологическая безопасность (в составе нет вредных веществ, в потоке света нет ультрафиолетовых лучей);
отсутствие мерцания (при условии, что диод качественный);
максимальная температура нагрева 90оС;
колбы ламп с цоколем производятся из пластиков, не создающих осколков при повреждении;
возможность регулировать не только яркость, но и цвет света;
простой монтаж и обслуживание;
стандартная утилизация.

Как у любого источника света, у СМД диодов имеются и недостатки. Основным рядовые потребители считают высокую стоимость. В модули диоды устанавливаются на значительном расстоянии друг от друга, светятся отдельные точки, что не может обеспечить равномерность светового потока. Еще один недостаток – низкая ремонтопригодность осветительных приборов. СМД только теоретически можно перепаять, на практике модуль необходимо отправлять на завод, выпустивший его. В результате ремонт обходится дороже, чем замена модуля.

Для того, чтобы СМД-диод отработал заявленный производителем срок службы, требуются дорогие системы питания и охлаждения (без них кристаллы быстро деградируют).

Характеристики светодиодов

Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.

Величина тока потребления

Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.

Светоотдача, угол свечения, мощность

Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:

малой мощности – до 0,5 Вт;
средней – 0,5-3 Вт;
большой – от 3 Вт.

Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.

Цветовая температура

Типы освещенности в зависимости от цветовой температуры света

Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:

2700-3500 – теплый;
3500-5000 – нейтральный или дневной;
выше 5000 – холодный.

Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.

Габариты и их влияние на свойства LED-источников

Разница в освещенности и направленность угла освещения

В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.

Цветовой диапазон

Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.

Как отличить светодиоды типа СМД 2835 от 3528

2835 smd led был разработан и запущен в производство значительно позже серии 3528. Благодаря этому он и обладает лучшими техническими и эксплуатационными параметрами. Например, у 2835 больше размер кристалла. Это существенно повышает и световой поток, и мощность, и светоотдачу. Кроме того, новый диод стоит на более широком теплоотдающем основании, а значит меньше нагревается, не теряет своих первоначальных качеств после продолжительного времени службы.

Чтобы внешне отличить 2835 smd led от 3528-го аналога, необходимо обратить внимание на следующие критерии:

Поверхность 2835 вся залита люминафором, а у 3528 – лишь часть в виде круга. По этой причине первый светит ярче, чем второй.
Тыльная сторона имеет хаpaктерный для своей модификации профиль. У 2835 smd led показатели теплоотдачи выше.
При одинаковой номинальной мощности параметры светоотдачи у 2835 больше.

Чтобы led-элементы не перегорали, при установке необходим токоограничивающий резистор. В одной цепи светодиоды устанавливаются последовательно. Однако нужно подключить схему с параллельными цепями, для каждой из них нужно установить отдельный резистор. В противном случае, элементы отличаясь разбросом параметров, просто не будут работать.

Применение

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

в тактических и карманных фонариках;
в автомобильных лампах;
в бытовых лампочках различной мощности;
в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

в вывесках, дорожных знаках, светофорах, указателях, рекламе;
в лампах освещения, с изменяемой цветовой температурой;
в ландшафтном дизайне;
в декоративной внутренней и наружной подсветке;
в приборах индикации.

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

Для каких целей ты собираешь конструкцию?

Декоративная белая подсветка.

Декоративная цветная подсветка.

Дежурный свет

Общее освещение.

Локальное освещение

Какое питание будет у конструкции?

Батарейки

От сети 220В.

Бортовая сеть автомобиля

Аккумулятор достаточно большой емкости

Миниатюрные аккумуляторы

Будут ли светодиоды установлены на радиатор?

Радиатор будет, но небольшой

Да, на радиатор больших размеров.

Нет, для радиатора места нет

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

Перепройти тест!

Предыдущая СветодиодыКорпуса и маркировка SMD диодов и стабилитронов Следующая СветодиодыКак выбрать фонарь на светодиоде Cree XM-L T6
