Тест какой тип smd светодиодов выбрать

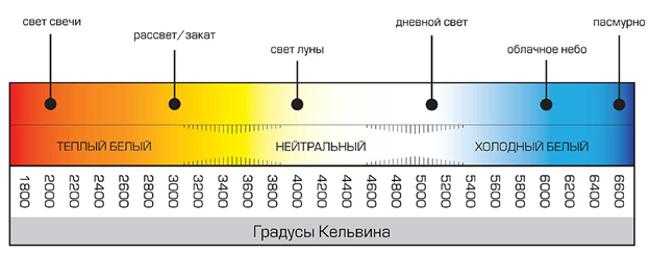

Цветовая температура

Данная характеристика выведена по аналогии цветовосприятия разогреваемого металла. Численные пределы размещены в рамках от 800 до 7500 и измеряются в Кельвинах (К). Наиболее низким показателем обладает красный свет – около 800 К, соответственно, наиболее высокий – у холодного синего.

Для освещения применяется белый свет. Цветные светодиоды в основном используются в декоративных и индикационных целях. Белый цвет по критериям цветовой температуры разделяется на три подкатегории:

Теплый – 2700 – 3500 К.
Нейтральный – 3500 – 5300 К (наиболее сбалансированный для восприятия).
Холодный – 5300 – 7500 К.

Получение светодиода определенного цвета

Мощные светодиоды

Условно можно поделить на:

Брендовые (фирмы CREE, Nichia, Osram и другие…)
Китайские

Что касается брендовых, они всем хороши, кроме, пожалуй, завышенной цены. Зато приобретая такие светодиоды, вы будете уверены в их качестве, к тому же все показатели, в том числе и мощность, указаны в инструкции. Так же нужно учитывать, что подобные компании выпускают светодиоды для заводской сборки. Вручную это тоже можно сделать, но будет гораздо сложнее. Китайские светодиоды обладают гораздо большим ассортиментом. Но при всем многообразии китайские светодиоды грешат отклонениями от стандартов (точнее одних стандартов просто нет), и невысоким качеством. Обычный светодиод китайского производства обладает мощностью примерно в 2,6 ватта. Так же выпускают светодиоды с увеличенным кристаллом.

Применение

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

в тактических и карманных фонариках;
в автомобильных лампах;
в бытовых лампочках различной мощности;
в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

в вывесках, дорожных знаках, светофорах, указателях, рекламе;
в лампах освещения, с изменяемой цветовой температурой;
в ландшафтном дизайне;
в декоративной внутренней и наружной подсветке;
в приборах индикации.

Примеры использования smd светодиодов

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

Рейтинг

А какие led чипы выбираешь ты? Отдай 1 голос, какой тип ты бы порекомендовал для решения большинства задач.

5730

Общий балл
31

6
–

5050

Общий балл
26

–

2835

Общий балл
24

7
–

3528

Общий балл
10

–

0805

Общий балл
5

1
–

3014

Общий балл
4

1
–

5630

Общий балл
4

1
–

0402

Общий балл
3

1
–

1206

Общий балл
2

2
–

Как определить мощность светодиода?

Допустим, вы просто нашли у себя на столе светодиод. Никаких данных о нем нет. Как быть в таком случае? Самый простой способ – включаете его на низковольтном питании последовательно с резистором на 1 – 1,5 кОМ. Практически любой светодиод будет работать. Но если нужны более точные показатели, делаем следующее: соотносим показатели по внешнему виду. Маленькие (3-10 мм):

Инфракрасный (ток – менее 2 ватт, напряжение – около 20 мА)
Красный (ток – от1,7 до 2 ватт, напряжение – от 15 до 20 мА)
Оранжевый (ток –около 2 ватт, напряжение –20 мА)
Желтый (ток – 2,1-2,2 ватт, напряжение – 20 мА)
Зеленый (ток – 1,9-3,6 ватт, напряжение – 20 мА)
Голубой (ток — 2,5-3,6 ватт, напряжение – 20 мА)
Фиолетовый (ток – 2,7-4 ватт, напряжение –20 мА)

Большие:

Желтый (обычно на радиаторе) (ток – 2,1-2,2 ватт, напряжение –300 мА)
Белый, розовый (ток – 3,2-3,6 ватт, напряжение –20 мА)

Светодиодные ленты (ток – 12 или 24 ватт, напряжение – рассчитывается в зависимости от длины ленты).

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

SMD 3528

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

SMD 5630

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Как определить параметры светодиода по внешнему виду

Определить рабочие параметры или тип по внешнему виду очень непросто. Редко встречаются люди, способные узнать тот или иной вид светодиода по внешним признакам. Обычно, они по роду деятельности постоянно имеют с ними дело и начинают узнавать элементы с первого взгляда.

Возможность определить тип визуально значительно ограничена. Можно попробовать проверить тип элемента по фотографиям в интернете. Составить поисковый запрос с указанием признаков неизвестного светодиода не сложно, после чего попытаться идентифицировать его, сличая с подобными устройствами на картинках. Проще всего определиться с типом устройств, если иметь дело со светодиодными лампами.

Сколько вольт имеет прямое напряжение светодиода

Вольт-амперная характеристика LED. Если изучить стандартную вольт-амперную характеристику светодиода, можно заметить на ней несколько характерных точек:

В точке 1 p-n переход начинает открываться. Через него начинает идти ток и LED начинает светиться.
При увеличении напряжения ток достигает рабочего значения (в данном случае 20 мА), и в точке 2 напряжение является рабочим для данного LED, яркость свечения становится оптимальной.
При дальнейшем увеличении напряжения ток растет, и в точке 3 достигает своего максимально допустимого значения. После этого он быстро выходит из строя, а кривая ВАХ растет только теоретически (штриховой участок).

Надо заметить, что после окончания перегиба и выхода на линейный участок ВАХ имеет большую крутизну, что ведет к двум последствиям:

при увеличении тока (например, при неисправности драйвера или отсутствии балластного резистора) напряжение растет слабо, поэтому можно говорить о постоянном падении напряжения на p-n переходе, независимо от рабочего тока (эффект стабилизации);
при небольшом увеличении напряжения ток растет быстро.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Как узнать какой светодиод стоит в лампе

Самый простой вариант – если лампа полностью исправна. В этом случае надо просто измерить падение напряжения на любом из элементов. Если при подаче питания один или несколько элементов не светят (или все), надо идти другим путем.

Если лампа построена по схеме с драйвером, то на драйвере указано выходное напряжение в виде верхнего и нижнего пределов. Это связано с тем, что драйвер стабилизирует ток. Для этого ему надо изменять напряжение в определенных границах. Фактическое напряжение придется измерить мультиметром и убедиться, что оно в норме. Далее визуально (по дорожкам печатной платы) определить количество параллельных цепочек светодиодов в матрице и количество элементов в цепочке. Напряжение драйвера нужно разделить на число последовательно соединенных элементов. Если напряжение на драйвере не обозначено, то его можно лишь замерить по факту.

Драйвер на рабочий ток 300 мА и выходное напряжение 45-64 В.

Стариков Михаил

Старший инженер-электроник

Задать вопрос

Этот способ дает точный результат лишь с полностью исправной лампой. Если часть элементов (или все полностью) не горят, то для стабилизации тока драйвер будет уменьшать или увеличивать напряжение в пределах 10%. Для практических целей такой погрешности может быть достаточно, но об этом надо помнить.

Если светильник построен по схеме с балластным резистором и его сопротивление известно (или его можно измерить), то напряжение светодиода можно определить расчетным способом. Для этого надо знать рабочий ток. В этом случае надо рассчитать:

падение напряжения на резисторе – Uрезистора=Iраб*Rрезистора;
падение напряжения на цепочке LED – Uled=Uпитания – Uрезистора;
разделить Uled на количество приборов в цепочке.

Если Iраб неизвестен, его можно принять равным 20-25 мА (схема с резистором применяется для маломощных фонарей). Точность будет приемлема для практических целей.

Технические характеристики

Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.

Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.

Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.

Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.

Основные максимально допустимые параметры SMD 3528:

Мощность рассеяния кристаллом, мВт – 150.
Прямой ток, мА – 50.
Импульсный (не более 0.1 мс) ток, мА – 200.
Обратное напряжение, В – 5.
Температура эксплуатации, °С – -40…+90.
Температура пайки:
паяльником – 350 °С/10 сек.

А теперь взглянем на характеристики светодиодов различного цвета свечения.

Основные характеристики для красных

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	1.7	2.4
Обратный ток, мА	IR	при обратном напряжении 5 В	5
Длина волны, нм	WLD	при прямом токе 20 мА	620	635
Сила света, мкд	IV	при прямом токе 20 мА	200	500
Угол рассеивания, градусов	Deg	при прямом токе 20 мА	120

Основные характеристики для желтых

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	1.7	2.4
Обратный ток, мА	IR	при обратном напряжении 5 В	5
Длина волны, нм	WLD	при прямом токе 20 мА	580	592
Сила света, мкд	IV	при прямом токе 20 мА	300	500
Угол рассеивания, градусов	Deg	при прямом токе 20 мА	120

Основные характеристики для зеленых

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	2.8	3.6
Обратный ток, мА	IR	при обратном напряжении 5 В	5
Длина волны, нм	WLD	при прямом токе 20 мА	515	530
Сила света, мкд	IV	при прямом токе 20 мА	400	2 000
Угол рассеивания, градусов	Deg	при прямом токе 20 мА	120

Основные характеристики для синих

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	2.8	3.6
Обратный ток, мА	IR	при обратном напряжении 5 В	5
Длина волны, нм	WLD	при прямом токе 20 мА	460	475
Сила света, мкд	IV	при прямом токе 20 мА	300	600
Угол рассеивания, градусов	Deg	при прямом токе 20 мА	120

Чем 3528 отличается от 5050, 2835 и других светодиодов?

Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.

Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.

Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.

Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).

Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.

Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

+12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
+12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
+12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

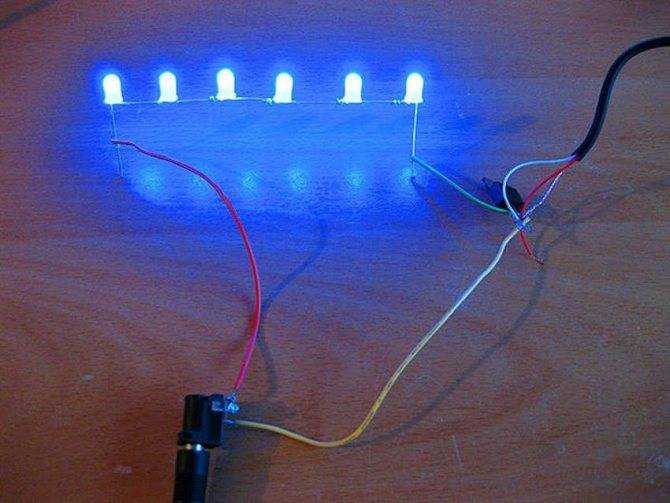

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

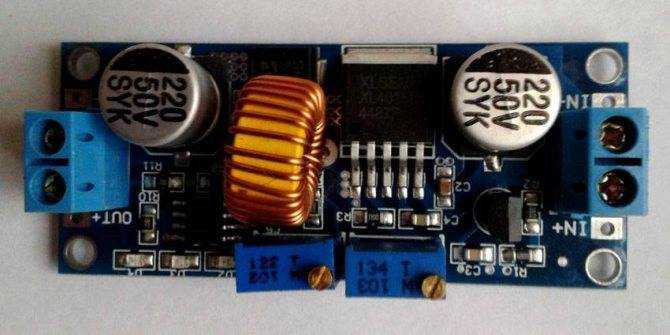

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

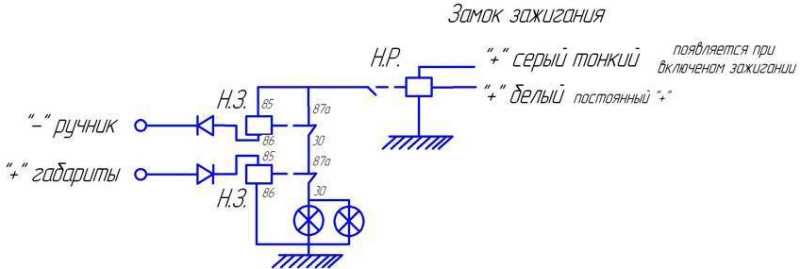

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца

ДХО должны быть заметны при свете солнца.

Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Как правильно расшифровать маркировку?

Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.

Тип SMD	Кол-во кристаллов	Габариты, мм
3528	1	3,5х2,8х1,4
5050	3 / 4	5х5х1,6
5630	1	5,6х3х0,75
5730	1 / 2	5,7х3х0,75
3014	1	3х1,4х0,75
2835	1	2,8х3,5х0,8

Как определить полярность светодиода?

В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.

На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.

Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.

Сверхъяркие светодиоды, изобретенные относительно недавно, уже прочно вошли в нашу жизнь. Компактные и экономичные, они с успехом используются как в переносных осветительных приборах, так и в стационарных системах освещения и подсветки. Особой популярностью в последнее время стали пользоваться мощные и компактные smd светодиоды, о которых мы сегодня и поговорим. Прочитав эту статью, ты узнаешь, почему они так называются, чем отличаются друг от друга и где могут встречаться.
