Smd светодиоды: характеристики, типоразмеры, марки, таблица светодиодов

Внешний вид и размеры

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

Основные размеры обоих видов светодиодов, вид сверху.

Однако есть внешние особенности.

Внешний вид и размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

Модель светодиода	Размер, мм – длина, ширина, высота	Площадь излучения света, кв. мм	Теплоотвод	Угол рассеивания света, град.	Светоотдача, Лм/Вт
SMD 3528	3,52,81,9	4,5	практически нет	90	7-8
SMD 2835	2,83,50,8	9.18	большой	120	20-22

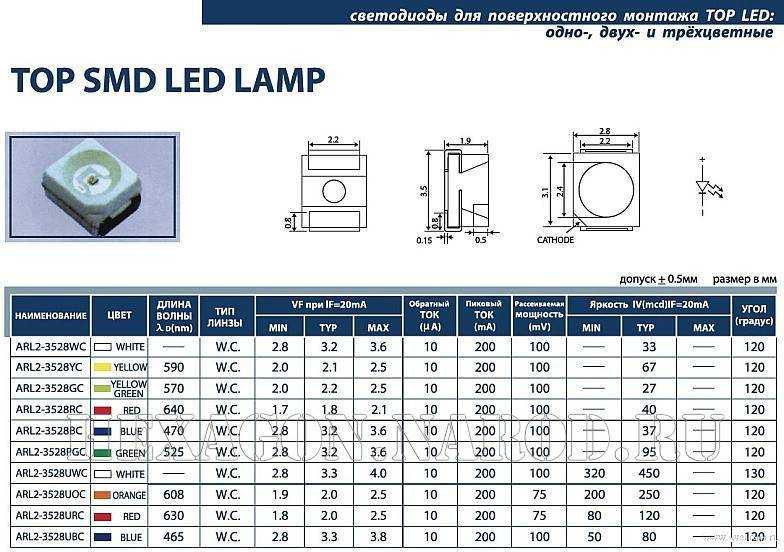

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем и , поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

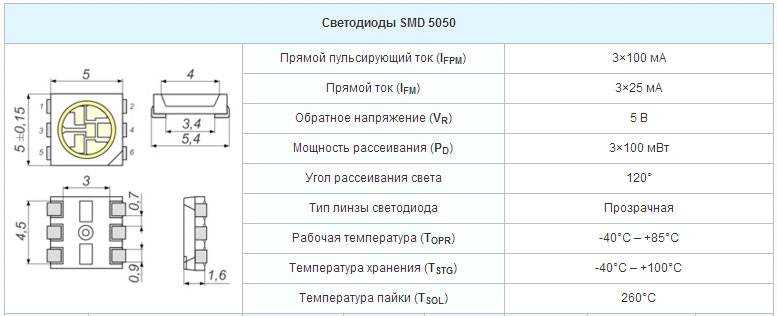

Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности.

Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Светодиод SMD 5630: характеристики, конструкция, применение

Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.

Конструкция

Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.

Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.

С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).

Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.

Технические параметры

Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.

Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов

Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности

На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.

Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:

мощность – 0,5–1,1 Вт;
прямое напряжение – 3-3,8 В;
рабочий ток – 150 мА;
импульсный ток – до 400 мА;
световой поток – 40-60 лм;
рабочая температура -25+85°С;
угол рассеивания — 120°
температура хранения – 40+100°С;
индекс цветопередачи – 80-90 Ra;
срок эксплуатации – 25000-30000 часов.

Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.

Особенности применения

Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.

Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.

Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.

И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.

На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.

Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.

Особенности СМД-технологии

3528 SMD led используются для монтажа на печатных платах. Аббревиатура СМД вышла из английского сочетания «surface mount device», что расшифровывается, как элемент монтажа на поверхности. Такие светодиоды являются электронными деталями, монтируемыми по особой технологии. Под данный тип могут попадать и другие компоненты схемы, что делает систему универсальной.

Светодиодная лента на SMD led 3528

Применяемая технология сборки иногда называется surface mount technology или SMT. За счет внедрения ее создается большая плотность миниатюрных элементов и снижение количества внешних выводов либо контактов. 3528 smd led имеют значительно меньший вес и габариты в отличие от традиционных компонентов печатной платы.

Свое доминирующее положение они заслужили благодаря множеству плюсов:

отсутствие отверстий на печатной плате обеспечивает ее компактность;
в наличие имеется большой спектр цветов, который достался в наследство от классических корпусных элементов;
длительный срок эксплуатации, способный достигать 100 тыс. часов при правильной эксплуатации;
экономическая выгода от внедрения деталей;
безопасные условия эксплуатации, так как в процессе работы используется низкое рабочее напряжение;
высокие прочностные характеристики материалов позволяют не беспокоиться о каких-либо механических поломках.

ВИДЕО: Светодиодная лента на SMD 3528

Где и как используется

SMD LED — хороший выбор, когда необходим свет, при отсутствии более крупного светильника. Сверхъяркие диоды монтируются на платах, которые используются в крошечных устройствах, таких как беспроводные компьютерные мыши, пульты дистанционного управления, цифровые панели считывания (например, на посудомоечных машинах или микроволновых печах), цифровые часы или защитные панели клавиатуры.

По сравнению с классическими лампами накаливания светодиодные лампы как способны излучать белые оттенки света, так и могут распространять разноцветное свечение. Это преимущество позволяет использовать их как элементы декора, а не только как обыденные лампы для освещения.

Вместо того, чтобы потреблять энергию от электронных компонентов и расходовать ее в виде тепла (что означает выход из строя любой печатной платы), при активации она расходует ее как высококачественный свет. Сверхъяркие диоды долговечны и служат очень долго. Нередко сам светильник перестаёт функционировать задолго до того, как выйдут из строя все диоды.

Сверхъяркие диоды используются как основной компонент для SMD-лент. Среди разных видов имеются RGB-ленты. Их можно регулировать с помощью RGB-контроллера. В сочетании со светодиодными лампами Gauss светильники СМД создадут прекрасное и разнообразное освещение.

Что это такое

Светодиод – это полупроводниковый источник света, который излучает свет при прохождении через него тока. Электроны в полупроводнике рекомбинируют с электронными дырками, выделяя энергию в виде фотонов. Такой эффект называется электролюминесценцией. Цвет свечения (соответствующий энергии фотонов) определяется энергией, необходимой электронам для пересечения запрещенной зоны полупроводника.

Белый свет получается с использованием нескольких полупроводников или слоя светоизлучающего люминофора (вещество, которое преобразовывает получаемую энергию в световое излучение). SMD (surface-mount device) – это устройства, предназначенные для поверхностного монтажа SMT (surface-mount technology). SMT – метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа.

В промышленной сфере эта технология в значительной степени заменила метод конструирования сквозных отверстий, который заключался в установке компонентов с помощью проволочных выводов в отверстия на плате.

Применение

Светодиодная лента 3528 используется в различных областях:

мягкое (вечернее) освещение и зонирование помещений;
оформление элементов архитектуры, уличной рекламы;
ландшафтный дизайн;
автомобильный тюнинг;
украшение аквариумов, саун, бассейнов;
оформление банкетных или ресторанных залов и т.д.

Кроме этого, светодиодная лента 3528 удачно сочетается с натяжными потолками или подвесными гипсокартонными конструкциями. Также распространена отделка предметов мебели — кроватей, стеллажей и полок, ниш и прочих рельефов. Вариантов дизайна очень много, любой желающий может выбрать подходящий для себя способ оформления помещения.

Технические характеристики SMD 2835.

Светодиоды SMD 2835 – мощные полупроводниковые источники света с прямым напряжением от 2,8В до 7,2В и силой прямого тока до 30мА.

Сила светового потока при этом в зависимости от номинала варьируется от 20лм до 63лм. В качестве материалов светоизлучающего кристалла используются Индий (In), Галлий (Ga) и Нитроген (N).

Применение легирующих добавок и разнообразных технологий производства позволяют получить различные оттенки белого свечения: чистый белый, дневной и теплый белый.

Корпус светодиодов SMD 2835 изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.

Отличительной особенностью представленных светодиодов является большая контактная площадка (теплоотводящая подложка), обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.

Типоразмер 2835 указывает на габаритные размеры светодиода – 2,8×3,5 мм.

Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термо воздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.

Катодный вывод чип-светодиодов 2835 визуально определяется небольшим срезом угла корпуса и более коротким выводом. При подключении питания следует учитывать полярность светодиодов.

Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.

Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 200 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.

В качестве примера рассмотрим характеристики SMD 2835 белого цвета свечения с цветовой температурой 5500°K.

В зависимости от состава люминофора white SMD 2835 выпускается в тёплом, нейтральном и холодном белом свете с коэффициентом цветопередачи не менее 75%.

Максимально допустимый прямой ток равен 180 мА, импульсный – 400 мА с шириной импульса до 10% от периода. При этом разброс прямого напряжения может составить 2,9-3,3В.

Излучаемый световой поток достигает 50 лм с углом рассеивания 120°. Работая на номинальном токе, white SMD 2835 рассеивает порядка 0,5 Вт мощности и требует дополнительного охлаждения, при этом диапазон рабочих температур светодиода составляет от -40 до +65 °C.

Все приведенные характеристики подразумевают использование светодиодов с индексом 2835 при температуре окружающей среды Ta=25°C. Однако в реальности чип работает в гораздо менее комфортных условиях. Отводу тепла мешает защитный силиконовый слой или рассеиватель лампы, да и температура в комнате порою выше, чем 25°C.

На первом графике видно, что номинальный ток 180 мА можно подавать на светодиод только при Ta=0…30°C. С ростом температуры рабочий ток необходимо снижать, чтобы не перегреть кристалл. Уже на 80 градусах ток следует ограничить на уровне 50 мА, что и делают малоизвестные китайские производители светодиодной продукции. Не заботясь об эффективном охлаждении, они умышленно занижают рабочий ток.

В реальности можно рассчитывать на светоотдачу, равную 80–90% от паспортного значения. Ещё более сильно на световой поток влияет величина прямого тока, 100% светоотдача возможно лишь при 180 мА, а для этого нужен идеальный отвод тепла.

Если рассматривать, допустим, низкокачественные китайские светодиодные лампы, где реальный ток на одном чипе равен около 50 мА, то относительный световой поток будет составлять не больше 25% от номинала. Кроме этого светоотдача плавно снижается во время работы светодиодов и спустя 3000 часов составит около 95% от исходного состояния. Наглядно это показано на следующем графике. Заниженная светоотдача и рабочий ток вовсе не показатель подделки, эти параметры характеризуют реальные условия работы светодиода в чипе SMD 2835.

Ленты из 72 SMD 5050 на алюминиевой плате

Светодиодная лента SMD 5050 на 72 чипа

1 из 2

Еще один из интересных типов 5050 смд лент, о которых стоит рассказать — ленты с 72 диодами на метр. Попались мне на глаза не так давно, но заинтересовали сразу. Мощность метрового отрезка составит порядка 15 Вт. Аналоги люминесцентных ламп 20 Вт ( 18 Вт ), только размер метровый)). Данные типы лент в основном выпускают в жестком исполнении и гибкую практически нереально найти с таким количеством диодов. С другой стороны лентой их уже трудно назвать, т.к. это полноценные источники освещения на алюминиевых платах. Большой плюс такого типа «лент» — простота монтажа и теплоотвод.

SMD 3528/60 led

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

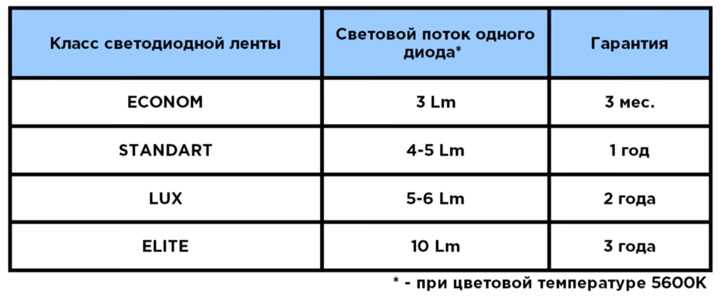

Поэтому старайтесь выбирать ленты премиум класса или элит.

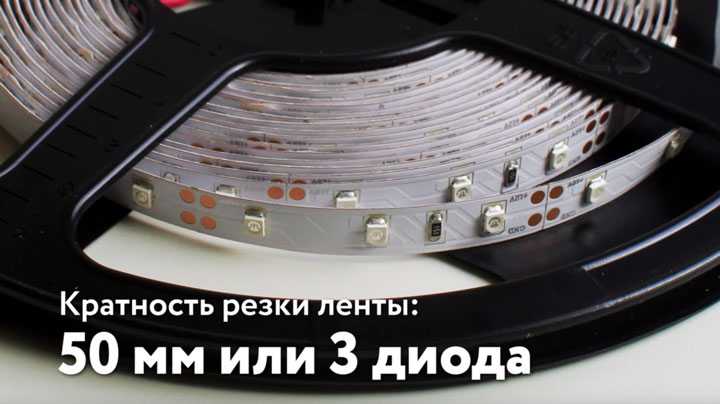

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Светодиодные ленты SMD 3528

На основе 3528 выпускаются светодиодные ленты LUX. Самые мощные из них способны обеспечить световой поток в 1500 Лм/м при потребляемой мощности около 20 Вт/м. Количество светодиодов в них достигает 240 шт/м, и питаются они напряжением 24 В. Самые экономичные ленты обеспечивают световой поток 300-400 Лм/м (60 светодиодов на метр) при мощности 5 Вт/м и напряжении 12 В. Широкое применение такие ленты нашли в интерьерной подсветке, например на кухне, для достижения лучших результатов led ленту используют вместе с профилем.

Ленты подключаются к сети 220v с помощью драйвера напряжением 12 или 24 В. При этом максимально допустимая длина одной ленты составляет 5 метров. При превышении этого значения ленты следует соединять параллельно, как показано ниже.

Подключение цветной ленты RGB отличается, об этом стоит почитать здесь.

Ниже представлен ролик, на котором демонстрируется один из способов подключения RGB — комплекта с функцией дистанционного управления. Комплект состоит из ленты SMD 3528, драйвера, инфракрасного блока управления и пульта ДУ.

Сравнение светодиодов по яркости

Характеристики диода SMD 5050	Значения
Световой поток, Лм	18
30 светодиодов на метр (шт/м), Лм	540
60 шт/м, Лм	1080
90 шт/м, Лм	1620
120 шт/м, Лм	2160
240 шт/м, Лм	4320
Максимальный рабочий ток одного диода, мА	60
Характеристики диода SMD 3528	Значения
Световой поток, Лм	6
30 светодиодов на метр (шт/м), Лм	180
60 шт/м, Лм	360
90 шт/м, Лм	540
120 шт/м, Лм	720
240 шт/м, Лм	1440
Максимальный рабочий ток одного диода, мА	25

Выше представленные данные характерны для светодиодов Epistar. Но есть производители, которые выпускают свою продукцию на основе других чипов. И поэтому более характерная и правильная таблица представлена ниже.

Маркировка размерной линейки

Что лучше: 2835 или 3528?

Раньше производители обычно использовали светодиоды 3528, поэтому порой их называют классическими. Однако теперь они относят к устаревшим и малоэффективным. Покупатели все чаще предпочитают светодиоды 2835, но это не значит, что эти диоды однозначно можно считать лучшими. Все зависит от задач подсветки. Разница светодиодов 3528 и 2835 обуславливает их эффективное использование для различных целей.

Если вам необходима вспомогательная или декоративная точечная подсветка, можно смело покупать светильники и ленты с SMD 3528. Это эффективное и экономичное решение, если не требуется максимальная яркость освещения.

Но если нужно организовать основное освещение или сделать яркий светильник, лучшим выбором будут мощные модели со светодиодами диодами 2835. Приборы с такими светодиодами подходят как для домашнего, так и для офисного интерьера. Их также используют на открытых пространствах как качественную альтернативу неоновым и галогеновым лампам, которые сейчас постепенно устаревают из-за многих недостатков.

Схема подключения

Чтобы подключить SMD 3528 к стандартной сети 220 В, необходимо использовать драйвер, который играет роль источника стабилизированного тока. Встречаются две разновидности схем драйверов для светодиодов:

На конденсаторе.
Расширенная, с применением микросхем стабилизатора.

Сборка самого драйвера на конденсаторе не составит труда. Для этого понадобится минимум деталей и немного времени.

Благодаря высоковольтному конденсатору, напряжение 220 В понижается. Затем оно выпрямляется и стабилизируется. Он используется в недорогих светодиодных лампах. Главным недостатком является высокой уровень пульсаций света, которые неблагоприятно влияет на здоровье. Схему достаточно сложно рассчитать по причине разброса характеристик электронных составляющих.

Улучшенная схема с наличием специальных микросхем значительно улучшает стабильность непосредственно на выходе драйвера. При хорошем совладении с нагрузкой драйвер не допустит превышения коэффициента пульсации выше 10%. Драйвер можно также взять из вышедшей из строя лампочки.

При наличии стабилизатора можно легко регулировать силу тока. К техническим характеристикам микросхемы драйвера допускается добавить больше сопротивления или убрать один из резисторов. Так можно получить нужную силу тока.

Самая простая схема стабилизатора тока специально для светодиодов состоит из микросхемы LM317, а также аналогов этой модели. Сила тока на выходе может составлять от 0.1 до 5А. Имеется два недостатка – низкий уровень КПД и довольно сильный нагрев.

Особенности SMD-светодиодов

Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:

Обычные с аксиальными выводами (слева) и SMD светодиоды

Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.

Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа

Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.

Сборку устройств на smd компонентах можно поручить роботу

Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.

Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.

Характеристики светодиодной ленты 3528 60 LED

В технических характеристиках светодиодной ленты SMD 3528 указывается количество диодов на один метр. Их может быть 30, 60, 72, а также 120.
Если указано, что установлено 300 диодов, то имеется в виду длина ленты 5 метров. Нужно разделить на 5, таким образом получая 60 штук на один метр.
Она предназначена как для наружного (уличного), так и для применения в помещениях и зданиях. Благодаря хорошему стандарту защиты IP 54 её также можно использовать в помещениях с повышенным уровнем влажности. Управлять светом можно при помощи RGB-контроллера.
Световой поток на один метр составляет от 270 до 450 лм. Это эквивалентно обычной лампочке мощностью 30 Вт.

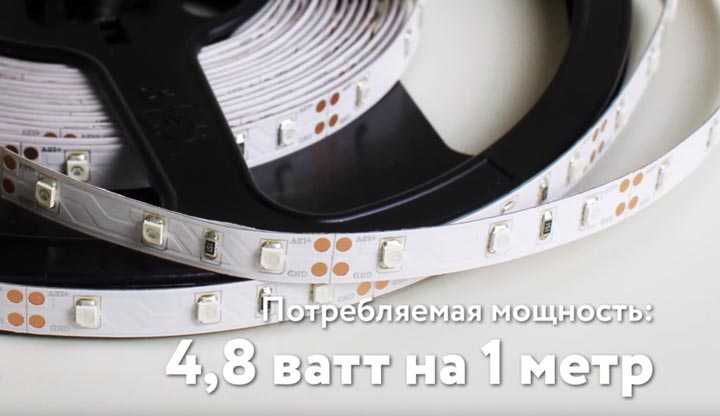

Потребляемая мощность 4.8 Вт на метр.
Рабочее напряжение составляет 12 В. SMD 3528 практически не нагревается, следовательно, её можно клеить без профиля из алюминия. Нередко недобросовестные производители с целью усилить яркость диодов ставят резисторы меньшего сопротивления, ограничивающие ток. Итого, свет получается ярче, однако срок службы значительно сокращается.
Лента может резаться каждые 5 сантиметров. В них находится по 3 светодиода.
В RGB-ленте в одном модуле из трёх диодов светиться может либо один, либо два. Остальные ждут своего свечения. При создании жёлтого цвета загораться будут сразу два компонента – зеленый и красный. Третий же диод останется в нерабочем состоянии. Из-за малой мощности и небольшого количества светодиодов провалы и разбежка световых пятен неизбежны. Полоса подсветки может оказаться не сплошной. Во избежание этого рекомендуется использовать рассеиватели света.
Однако SMD 3528 LED – самая экономичная из светодиодных лент за счёт своего низкого потребления энергии. Для подсветки потолка с общей длиной примерно 20 метров необходимо будет наличие блока питания с мощностью в 100 Вт. Лента также хорошо подойдёт для подсветки сценических костюмов. Небольшие куски ленты можно спокойно питать от батареек.

Как отличить оригинал от подделки

Даже с учетом того, что SMD 3528 выпускаю большинство производителей, в том числе такие гиганты, как Philips и Samsung, на рынке огромное количество безымянных подделок и так называемых реплик. Сэкономить на производстве можно разными способами – уменьшить чип, изменить материал основания и т.д. Но все они будут менее мощными и яркими, в отличие от оригинальных устройств и прослужат в разы меньше.

Итак, как не «нарваться» на подделку:

Внимательно смотрите на основание – у «левых» изделий оно в основном изготовлено из алюминия, тогда как оригиналы всегда имеют медное основание. Дело в том, что медь проводит тепло хуже, чем алюминий, поэтому светодиоды практически не нагреваются. Кроме того, медь тяжелее алюминия в 3,7 раза, соответственно, и изделие с такой основой будет тяжелее.

Количество часов наработки до момента старения кристалла. В соответствии со стандартом LM80 этот период соответствуют снижению светового потока не менее, чем на 80%. Именно такое соотношение и должно быть указано на упаковке, а не просто энное количество часов, которые в состоянии проработать элемент.
Стоимость. Некоторые производители даже на подделки ставят цену как на оригинал, но это скорее исключение, чем правило. Основная задача изготовления т.н. реплик и низкосортных товаров – быстрый сбыт. Поэтому и стоимость у них всегда ниже.

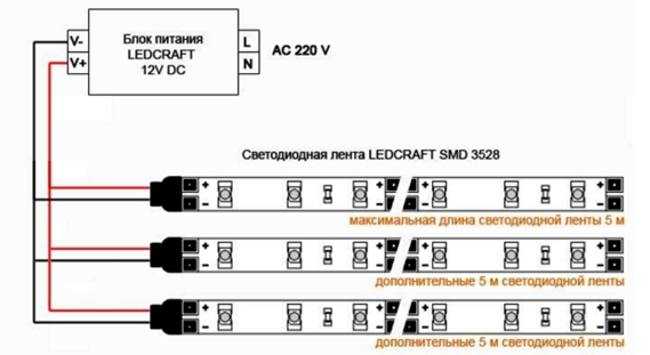

ВИДЕО: Как подключить 20 метров светодиодной ленты
