Самостоятельное подключение люстры с пультом дистанционного управления

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

• контроллер ДУ с антенной;
• провода питания ламп и подключения сети;
• клемма, к которой подсоединен заземляющий проводник;
• платы дополнительных спецэффектов.

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Более сложные устройства способны дополнительно к обычным функциям:

• включать свет по таймеру;
• менять яркость и цвет светодиодных ламп;
• служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

1. включить выключатель, лампа при этом должна гореть;
2. открыть защитную крышку;
3. проверить индикаторной отвёрткой наличие фазы на клеммах.

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

1. Отключить питание;
2. Снять люстру и зачистить концы проводов. Развести их в стороны;
3. Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
4. Подать питание и включить выключатель;
5. Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
6. Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
7. Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.

Подключение контроллера

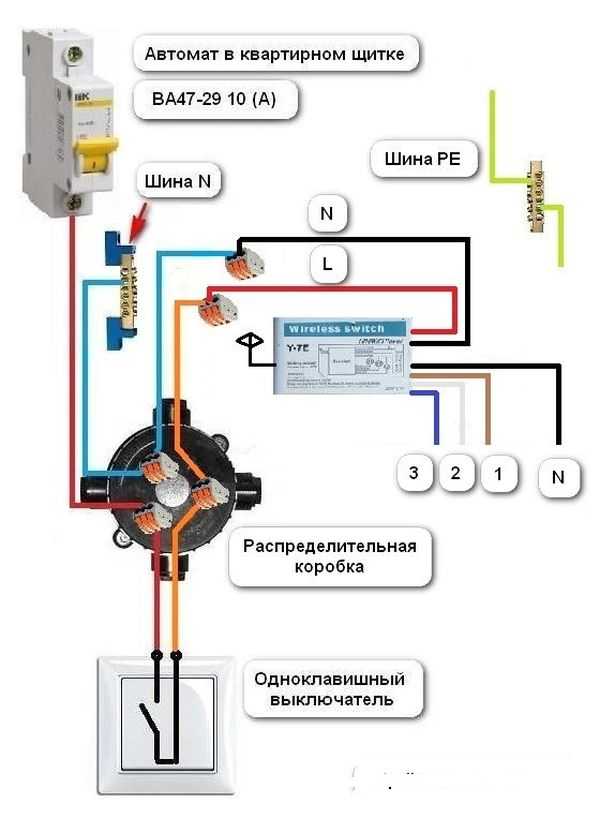

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме “L” подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме “N” нулевой. Лампа подключается к клеммам “N” и “Out”. При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме “Out”, а оставшиеся вместе – к клемме “N”.

Заземление подключается к клемме “PE”.

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
2. направьте ПДУ на люстру;
3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится — такое характерное мерцание свидетельствует о привязке ПДУ;
4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус — придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка — ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк

Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон. Потолочные светильники различают по типу крепления:

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Как привязать пульт к одной люстре

В некоторых случаях пульт ДУ уже изначально привязан к люстре (обычно так происходит, если изделия поставляются комплектом). Пользователю остается лишь грамотно установить люстру и проверить наличие батареек в пульте (часто производитель их туда не вставляет). В некоторых ситуациях может понадобиться активация.

Если привязки нет, то понадобится ее создать. Алгоритм таков:

• выключите люстру стандартным способом (нажатием стационарного выключателя);
• сделайте паузу на 15-20 секунд;
• направьте пульт ДУ в сторону светильника, зажмите кнопку «Ch2» (альтернатива — «1ON»);
• включите люстру клавишей выключателя, продолжая удерживать «Ch2»;
• дождитесь включения люстры и активации кратковременного мерцания;
• отпустите кнопку пульта.

В большинстве случаев процесс занимает около 30 секунд, но некоторые люстры требуют более длительной синхронизации. Запаситесь терпением.

Важно: Некоторые производители предусматривают аналогичный вариант активации, но с использованием другой кнопки пульта. Зачастую активировать пульт от люстры нужно нажатием кнопок с изображением значка радиосигнала или надписи Wi-Fi. Перед синхронизацией внимательно ознакомьтесь с инструкцией, идущей в комплекте с люстрой и/или пультом ДУ

Необходимая информация обычно присутствует там по умолчанию

Перед синхронизацией внимательно ознакомьтесь с инструкцией, идущей в комплекте с люстрой и/или пультом ДУ. Необходимая информация обычно присутствует там по умолчанию.

Ниже представлено видео, автор которого показывает, как привязать пульт к люстре.

Пример ремонта люстры

Тут приведен не совсем, ремонт, а можно сказать, модернизация в сторону упрощения.

Фото, приведенное ниже, мне прислал читатель:

Люстра вообще не содержит светодиодов, однако, принцип её работы и ремонта абсолютно тот же. Читатель пожаловался мне в письме, что люстра стала плохо реагировать на команды с пульта. Я посоветовал поменять контроллер. Однако, читатель признался, что ему не нравятся дистанционные прибамбасы, и тратить более 800 руб (управление по 3 каналам) он не собирается.

В результате по моему совету блок радиоуправления был из люстры совсем исключен, и питание подано с обычного трехклавишного выключателя.

Стоит сказать, что до этого были заменены электронные трансформаторы галогенных лампочек, причем пришлось на некоторые группы ставить по 2-3 трансформатора вместо одного, т.к. не было подходящего по мощности и габаритам.

Как подключаются светодиоды в светильнике

Существует несколько вариантов подключения. Особенно вам нужно знать следующую информацию, если вы решили сделать самостоятельно светильник из светодиодов, а не покупать готовый.

• Подключение последовательное. Данный вид самый распространенный, но не без недостатков. Так подключаются светодиоды в осветительных приборах промышленного производства.
• Подключение параллельное. В этом варианте к каждой лампе нужно подключить резистор, который ограничивает тепло. Он предохраняет от пробоя светодиоды.
• Подключение смешанное. Группа, состоящая из нескольких элементов, расположенных последовательно, подключается параллельно. Хорошо подходит как для дома, так и для офиса.
• Какую схему выбирать, нужно решать, учитывая все достоинства и недостатки.

Меньше всего финансовых средств требуется для последовательного подключения. В нем нет большого количества резистров, но уязвимые места все же есть. Связано это с тем, что, если перегорает одна лампочка, не будет работать весь светильник.

Вторая проблема данного подключения – это пробой светодиода. Если это происходит, то нагрузка на остальные диоды увеличивается и происходит быстро перегорание светильника.

Такой проблемы легко можно избежать при параллельном подключении. При перегорании одного светодиода, накладной потолочный светильник будет также светить, просто не на полной мощности. Но такие светильники будут стоить гораздо дороже.

Что такое эмоленты

Эмоленты – лечебно-косметические средства, главной задачей которых является устранение сильной сухости кожи. Они содержат природные или синтетические компоненты, которые:

• смягчают дерму;
• увлажняют, устраняют шелушение, сухость (соответственно, проходит зуд), предотвращают растрескивание;
• нормализуют жировой баланс;
• повышают устойчивость кожного покрова к негативным внешним воздействиям, аллергенам, патогенным микроорганизмам;
• подавляют воспалительные процессы.

Применение эмолентов для ухода за воспаленной кожей является неотъемлемой составляющей комплексной терапии атопического дерматита, позволяет снизить частоту обострений патологии на 80%.

Крепление рожков

Следующий этап после сборки верхней и средней части люстры — это сборка и установка рожков к каркасу. Рожки — это те самые детали люстры, на которые крепиться будут сами осветительные приборы. Они могут иметь различную форму и быть в разном количестве. Именно по этому критерию отличается сборка данной части, но в остальном процесс абсолютно одинаков.

Для начала необходимо отвернуть декоративную гайку, которая отвечает за присоединение защитного слоя к корпусу рамы. Далее берется сам рожок, от которого необходимо отсоединить гайку и контр-шайбу.

Теперь остается только с их же помощью закрепить рожок к корпусу люстры. Теперь надеваем декоративную гайку, которая была снята в самом начале.

Далее по такому же принципу следует осуществить присоединение всех остальных рожков.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Всем удачи и красоты в жизни!

Полная версия статьи с обсуждением – https://samelectric.ru/lamp-osveshhenie/lyustra-s-pultom-upravleniya-ustrojstvo-i-ustanovka.html

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

Меры предосторожности

1. Выполнять работы можно только после отключения опасного для жизни напряжения в электрощитке.
2. Следует использовать диэлектрические резиновые перчатки.
3. Для работ на высоте нужно брать стремянку, а не табурет.
4. Перед началом монтажа надо изучить схему. Обозначения проводов и контактов нужно понимать хотя бы на базовом уровне. Также человек должен разбираться, какая из жил электрического провода считается нулем.
5. Завершив ремонт, надо еще раз проверить надежность соединений. Это поможет избежать короткого замыкания в электросети.

Перед началом ремонтных работ обязательно нужно отключить напряжение в электрощитке

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.
