Где и как применяется светодиодная лента 2835 SMD LED
Ленты этого типа имеют высокую яркость свечения. Именно поэтому они используются как источники основного света в жилых и рабочих помещениях, общественных зданиях, в торгово-развлекательных центрах, в декоративной, интерьерной и наружной подсветке. Герметизированными устройствами подсвечивают элементы ландшафта, беседки, дорожки, МАФы — малые архитектурные формы и мн. другое. Они находят широкое применение в световой рекламе — объемные светящиеся буквы, надписи, указатели, дорожные знаки, фонтаны, бассейны и пр.
Можно сказать, что ленты SMD2835 применимы во всех сферах жизни.
Применение товара в быту
Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:
- светодиодная лампа-светильник;
- индикаторы на приборных панелях;
- независимые автолампы;
- дорожные знаки;
- элементы наружной и внутренней рекламы;
- вывески или баннеры;
- для работы с ландшафтным дизайном.
Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.
Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя. При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения
Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов
В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов
При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.
Калькулятор для расчета параметров токоограничивающего резистора для LED
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора |
|---|
| Напряжение источника питания U, В: |
| Напряжение падения на одном LED, В: |
| Кол-во последовательно включенных LED, шт: |
| Максимально допустимый ток через LED, мА: |
Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.
Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.
При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора |
|---|
| Напряжение источника питания U, В: |
| Напряжение падения на одном LED, В: |
| Кол-во последовательно включенных LED, шт: |
| Максимально допустимый ток через LED, мА: |
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Технические характеристики светодиода 2835 Повышенная площадь излучения по сравнению с аналогами других серий, например, 3528 6,9 мм , что составляет более 70 от общей габаритной площади чипа. Спрашивайте, я на связи!

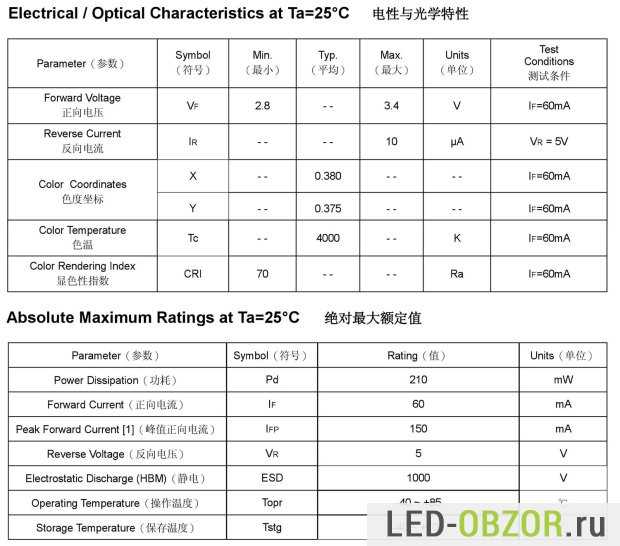

Даташит SMD 2835
Приведу технические характеристики SMD 2835 datasheet с хорошими световым потоком от бренда Honglitronic.
Здравствуйте, занимаюсь натяжными потолками какой самый оптимальный диод использовать для хорошего и долговечного света ? интересуют хорошая отдача по люменам и минимальное потребления в ватт
Лучше всего использовать диоды Cree, Оsram, Philips это будет долговечный и качественный свет.
А если мощность 2835 диода равна 0,09 Вт это о чем говрит? На рынке 95% 2835-х диодов именно такой можности. Стоит ли заморачиваться и искать этот диод стандартной мощности: 0.2, 0.5 или 1Вт? Спасибо.
Мощность диода выбирается исходя из конструктивных особенностей светильника. Фирменные светодиоды мощней, бренд может быть любой, хоть китайский, например Honglitronic.
здравствуйте- в выборе светодиодовой лампочки—смотрим на установленые чипы -кол-во и получаем яркость -Верно?высчитывая- по вашему опыту для или в домашних целях -какие лампочки скакими чипами покупать—-2835?
2835 — это размер корпуса, кристалл может стоять любой. Лампы выбирают по не по светодиодам а по бренду.
Добрый день. Есть светильник от JazWay на 9В 4000, нейтральный белый. Вылетело 4 диода. Сделали перемычку, но не пашет. Думаю заменить ленту, но не могу найти точно такую же. Там написано JM2835. Могли бы посоветовать где взять и почему не смотря на перемычку не пашет?)
Там установлена светодиодная линейка, а не лента. Она рассчитана на определённый ток и напряжение, похожую не найти, только покупать светильник. Поставить на 4 светодиода перемычки, это слишком много.
Доброго вам… Задача: диодная сборка 72шт 2835 , 220 В 18 Ва. , диодный мост и sp2082. Берет с розетки 42 мА. Четыре таких на комнату 19 кв — хоть часы ремонтируй…. (могу сфоткать, ток куда скинуть? ) Нагрев при работе небольшой. Один диод при подаче 3.6 В взял 96 мА…Получается — диоды хорошие и не нагружены….
Этот ребус решайте самостоятельно.
Плохие и дешевые — это разные понятия.
Сергей посоветуйте марку таких светодиодов для армстронг на 145 люмен на ватт ? и кто их производит ? Или у нас только китай ? Вот например бренд ВАРТОН заявляет характеристики на светильник 4400 люмен ! Могу ли я измерить люксметром ?
Чтобы советовать, необходимо знать ваш бюджет. Иначе просто скажу, что Cree. Марка светодиодов имеет не только технические значение, но и маркетинговое. Люксметром можно измерить люксы, а не люмены. Но на основе люксметра вы можете собрать фотометрический прибор для измерения люменов.
Сделай сам своими руками
Технические характеристики светодиодов SMD 2835: оптические, электрические параметры, типоразмер. Схема подключения SMD светодиодов 2835. Сравнение светодиодов SMD 2835, 3528, 5050.
По электрическим и оптическим параметрам у SMD 2835 много общего со светодиодом SMD 5730 мощностью 0,5 Вт. Учитывая, что площадь излучения SMD 2835 меньше в 1,7 раза, он обладает такой же светоотдачей что и SMD 5730, а значит, лучше подходит для конструирования высокоэффективных светодиодных светильников.
Форм-фактор во многом напоминает ещё один прогрессивный светодиод SMD 3014. Излучающая поверхность имеет форму прямоугольника и полностью покрыта люминофором. Корпус выполнен из термостойкого компаунда белого цвета с небольшим срезом в одном углу, указывающим на катод.
В отличие от SMD 5630 и SMD 5730 функцию теплоотводящей подложки выполняют анод и катод. Теперь их выводы размещаются не только с торцов, но и на нижней части корпуса. Эту конструктивную особенность нельзя игнорировать при сборке светодиодного светильника своими руками.
Чип светодиода пригоден для конструирования светильников широкого профиля: ленты, прожекторы, лампы, фонари уличного освещения.
SMD 2835 заслуженно пришёл на смену менее ярким моделям с индексом 3528 и 5050. Исключение составляют RGB SMD 5050, которым пока нет альтернативы в одном корпусе.
Стоит отметить, что светодиод SMD 2835 можно свободно купить как в стандартной цветовой гамме, так и в дополнительной (фиолетовый, бирюзовый, оранжевый). Наглядно ощутить всю глубину цвета и яркость можно с помощью цветной светодиодной ленты на этих чипах.
Эффективность (светоотдача)
Отношение светового потока к потребляемой мощности (Лм/Вт)
Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
- лампочка накаливания: 8-12 лм/Вт;
- люминесцентные (энергосберегающие) лампы : 30-40 Лм/Вт
- современные светодиоды: 120-140 Лм/Вт
- газоразрядные лампы (ДРЛ): 50-60 Лм/Вт
Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.
Цветовая температура
Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
- -2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
- -4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)
- -6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)
Будет интересно Что такое биполярный транзистор
По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).
Размеры светодиода
Мощность светодиодов.
- малой мощности: до 0,5 Вт (20-60 мА);
- средней мощности:0,5-3Вт (100-700 мА);
- большой мощности: более 3-х ватт (1000м А и более).
Угол свечения как правило 120-140 градусов, в индикаторных 15-45 градусов.
Деградация (ресурс) светодиодов
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители. Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет.
Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.
Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).
Характеристики светодиода и целой ленты
К характеристикам сверхъярких СМД2835 относятся:
- Материал корпуса — пластмассовый или керамический.
- Электрические характеристики — рабочий ток, прямое напряжение, номинальная мощность.
- Световые (характеристики качества света): световой поток — яркость или сила света, индекс или коэффициент цветопередачи CRI или Ra — определяет правильность передачи оттенков, цветовая температура — оттенок свечения белого света, выраженный в температуре абсолютно черного тела, измеряется в градусах Кельвина, цвет свечения — красный, желтый, синий, оранжевый, белый со множеством оттенков и пр.
- Климатические характеристики — рабочая температура кристалла, максимальная и минимальная температуры воздуха при работе, влажность.
- К характеристикам ленты относятся: напряжение питания и сила тока, уровень пыле- влагозащиты (герметизации), виды корпусов и размеры светодиодов, плотность размещения, длина, цвет свечения или оттенок белого света, возможность управления — диммируемость, управление оттенком белого света или цветом свечения, особые устройства — «бегущий огонь», бокового свечения.
Технические характеристики
Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.
Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.
Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.
Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.
Основные максимально допустимые параметры SMD 3528:
- Мощность рассеяния кристаллом, мВт – 150.
- Прямой ток, мА – 50.
- Импульсный (не более 0.1 мс) ток, мА – 200.
- Обратное напряжение, В – 5.
- Температура эксплуатации, °С – -40…+90.
- Температура пайки:
- паяльником – 350 °С/10 сек.
А теперь взглянем на характеристики светодиодов различного цвета свечения.
Основные характеристики для красных
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 620 | 635 |
| Сила света, мкд | IV | при прямом токе 20 мА | 200 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для желтых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 580 | 592 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для зеленых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 515 | 530 |
| Сила света, мкд | IV | при прямом токе 20 мА | 400 | 2 000 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для синих
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 460 | 475 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 600 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Чем 3528 отличается от 5050, 2835 и других светодиодов?
Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.
Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.
Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.

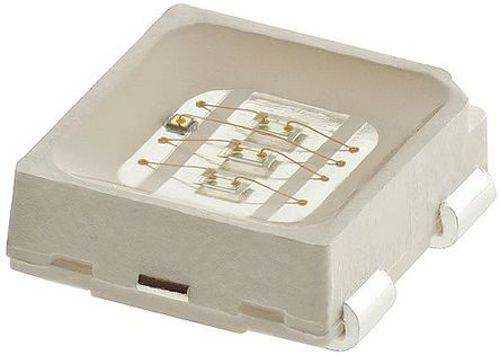

Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).
Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.
Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.
Особенности лент SMD5730
Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.
Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров
Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача
Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. — люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением.
Характеристики
Основные показатели SMD 2835 и SMD 3528 вы найдете в таблице ниже.
Разница заметна даже невооруженным глазом.
Производителям удалось повысить показатели светового потока, номинальной мощности и светоотдачи люменов на 1 Вт у СМД 2835 несколькими путями:
- увеличился размер кристалла и излучающей площадки;.
- улучшился корпус изделия (за основу взят материал с большей теплопроводностью) и уменьшилась его высота;.
- практически всю излучающую поверхность начали покрывать слоем люминофора;.
- совокупность действий позволила вдобавок удлинить срок службы светодиода. .
Качественного рассеивания света у SMD 2835 достигли благодаря углу излучения в 120º.
Уровень яркости в крайней зоне — 50% и больше
Как прозвонить светодиодную лампу?
Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?
Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.
Если не удаётся этого сделать попробуйте немного погреть феном место склейки.
Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».
Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.
Что такое SMD светодиоды: их характеристики и отличие от обычных
Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.
Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.
Вот они, LED SMD2835. Маленькие, но света от них достаточно
Параметры LED SMD2835: размеры и характеристики
Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:
| Параметр | Китайский 2835 | 2835 0,2W | 2835 0,5W | 2835 1W |
|---|---|---|---|---|
| Сила светового потока, Лм | 8 | 20 | 50 | 100 |
| Потребляемая мощность, Вт | 0,09 | 0,2 | 0,5 | 1 |
| Температура, в градусах С | +60 | +80 | +80 | +110 |
| Ток потребления, мА | 25 | 60 | 150 | 300 |
| Напряжение, В | 3,2 |
Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.
Характеристики светодиода 5050: более габаритный SMD-компонент
Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.
На таких элементах делается лампа «кукуруза»
Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).
Характеристики светодиодов SMD5730
По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.
| Параметр | Показатель |
|---|---|
| Сила светового потока, Лм | 45-50 |
| Потребляемая мощность, Вт | 0,5 |
| Диапазон рабочих температур, в градусах С | От -40 до +80 |
| Номинальный ток, мА | 150 |
| Рабочее напряжение, В | 3,1-3,2 |
| Угол освещения | 120 градусов |
И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

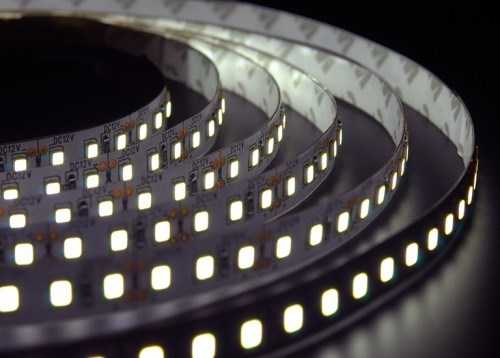

Элементы на ленте могут располагаться и в 2 ряда для яркости
Светодиоды «Cree»: характеристики и технические данные
На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.
Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:
| Модификация | XM-L | XR-E, XP-G, XP-E, XP-C | ||||||
|---|---|---|---|---|---|---|---|---|
| Сила светового потока, Лм/вт | T5 (от 260 до 280) | T6 (от 280 до 300) | U2 (от 300 до 320) | Q2 (от 87,4 до 93,9) | Q3 (от 93,9 до 100) | Q4 (от 100 до 107) | Q5 (от 107 до 114) | R2 (от 114 до 122) |
Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.
Нить накала постепенно уходит в историю
Предлагаем Вам небольшое видео на эту тему:
Малыш ML-E
Еще один интересный мощный и яркий светоизлучающий диод от американской фирмы класса XLamp носит название ML-E.
Его мощность составляет всего 0,5 Ватт. По факту данный LED имеет хорошие показатели, посмотрим на них:
- напряжение: 12 В;
- тип исполнения: в корпусе PLCC4 (поверхностный монтаж) с теплоотводящей изолированной площадкой HeatSink;
- габариты: 3,5 х 3,5 х 1,2;
- эффективность: 112 Лм / Вт (очень высокое значение);
- тепловое сопротивление: 11 градусов / Вт (хороший показатель);
- максимальный ток: 175 мА (нормированный: 150 мА);
- диапазон выпускаемых цветовых температур: 2600 – 8300 К;
- яркость: 30 Люмен (теплый белый), 51 Люмен (холодный белый).
Для наглядной демонстрации возможностей CREE ML-E приведем пример подсветки багажника в автомобиле.
Пример яркости свечения ML-E
Многие из вас знают какие цены предлагают китайцы на светодиодные лампы для габаритов авто. Одну и туже лампочку можно увидеть по разной цене по 100руб и по 200руб. А фирменные габаритные лампы или просто хорошие стоят уже от 500руб.
Большинство не видит разницы, кроме как в цене. Ведь в фирменной и китайской стоят практически одинаковые светодиоды. Тут большинство и совершают главную ошибку, на самом деле яркость и срок службы могут отличаться в десятки раз.
- 1. Размер кристалла
- 2. Различия по мощности
- 3. Примеры отличий
- 4. Проводники
- 5. Материал основания и вес
- 6. Разброс параметров
- 7. Как купить хорошие светодиоды
- 8. Итоги
Проверка диода на плате
Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.
Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.
Теперь вы можете прозвонить светодиоды мультиметром на плате.
Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.
В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.
Как определить цвет по маркировке
На каждом приборе подобного типа отражается определенная информация, которая содержит данные о типе, цвете, цветовой температуре и длине волны.
| Маркировка SMD 5050 | Расшифровка |
| Wxx | Белый |
| Rxx | Красный |
| Yxx | Желтый |
| Bxx | Голубой |
| Gxx | Зеленый |
| RGB | Комбинация красного/зеленого/голубого |
В данном случае обозначение «хх» содержит информацию о цветовой температуре в Кельвинах (градусы см. на рисунке) и длину световой волны.
Промокоды со скидками на светильники
| Маркировка SMD 5050 | Расшифровка |
| Wxx | Белый |
| Rxx | Красный |
| Yxx | Желтый |
| Bxx | Голубой |
| Gxx | Зеленый |
| RGB | Комбинация красного/зеленого/голубого |
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Светодиоды 5050 SMD – какие лучше для монтажа 3528, 5050 или 5630 Если первые подключают последовательно каждый модуль по порядку, то во втором также последовательно, но каждый отдельный цвет сразу из 3-х модулей. Спрашивайте, я на связи!
Технические характеристики SMD 5050 (datasheet)
SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.
| Тип свветодиода | Цвет свечения | Размер, мм | Световой поток, Лм | Угол, град. | Ток, мА | Напряжение, В |
| LED-WW-SMD5050 | Белый теплый | 5,0 x 5,0 | 10,0-12,0 | 120-140 | 3 x 20 | 3,2-3,4 |
| LED-CW-SMD5050 | Белый | |||||
| LED-B-SMD5050 | Синий | 2,0-2,5 | ||||
| LED-G-SMD5050 | Зеленый | 8,0-8,5 | ||||
| LED-Y-SMD5050 | Желтый | 4,5-5,0 | 1,9-2,2 | |||
| LED-R-SMD5050 | Красный | |||||
| LED-RGB-SMD5050 | RGB | 1,6 | 120-140 | 20 | 1,6-2,0 | |
| 2,5 | 20 | 2,8-3,2 | ||||
| 0,6 | 20 |
Основные выводы
Быстродействие и отличные технические характеристики светодиодных ламп сделали их самым популярным источником освещения. Правильно подобранные параметры прибора позволяют организовать эффективное освещение с наименьшими затратами электроэнергии
Выбирая лампочку, обязательно следует обратить внимание на ее мощность и светоотдачу. А чтобы прибор освещения идеально вписался в обстановку и исправно выполнял свои функции, нужно учесть цветовую температуру выбранных диодов. Предыдущая
Предыдущая
СветодиодыКак подключить светодиод к 12 Вольтам
Следующая
СветодиодыЧто лучше ксенон или светодиодные лампы для авто
Итоги
В статье представлена наиболее актуальная информация для покупателя, который планирует приобрести осветительный прибор, но не знает, какая модель лучше. 3528 или 2835 — разница действительно есть. Из текста и таблиц видно, что у обоих светодиодов имеются сильные и слабые стороны.
Если вам нужен бюджетный вариант для декоративной подсветки, оптимально подойдет SMD 3528. Диод отлично справится с задачей и не пробьет дыру в бюджете.
Если же подыскиваете более мощное и эффективное световое оборудование, стоит присмотреться к SMD 2835 — диоду, который считается одним из самых технологичных на рынке. Показатели превосходят в несколько раз те, которые демонстрируют предыдущие версии. А это значит, что техника обещает служить вам исправно и долго, а главное, дарить равномерный, яркий свет без навязчивого мерцания.
Остались вопросы? Всегда можно обратиться к консультантам и получить компетентные ответы, а заодно оформить розничный/оптовый заказ светодиодной продукции.
Светодиодное освещение сегодня встречается практически повсеместно. Поэтому сегодня подобная продукция имеет обширный ассортимент на рынке осветительных приборов. Одной из наиболее популярных моделей, которая получила широкое распространение в мире, является светодиодная лента 2835.
Чем же эта модель отличается от остальных светодиодных изделий, и какими техническими характеристиками она обладает? Обо всем этом расскажет наша статья.
