Не горят габариты ваз 2112 16 клапанов

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

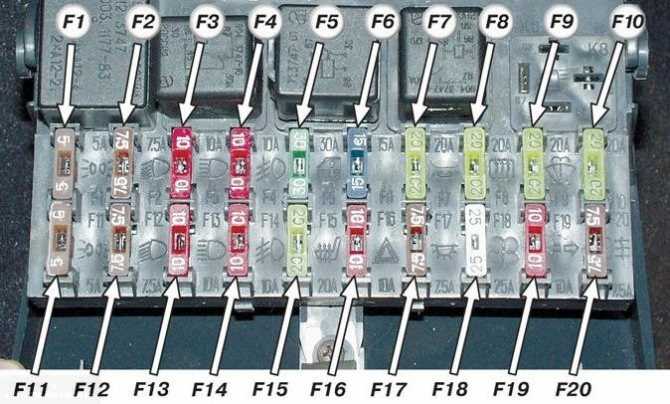

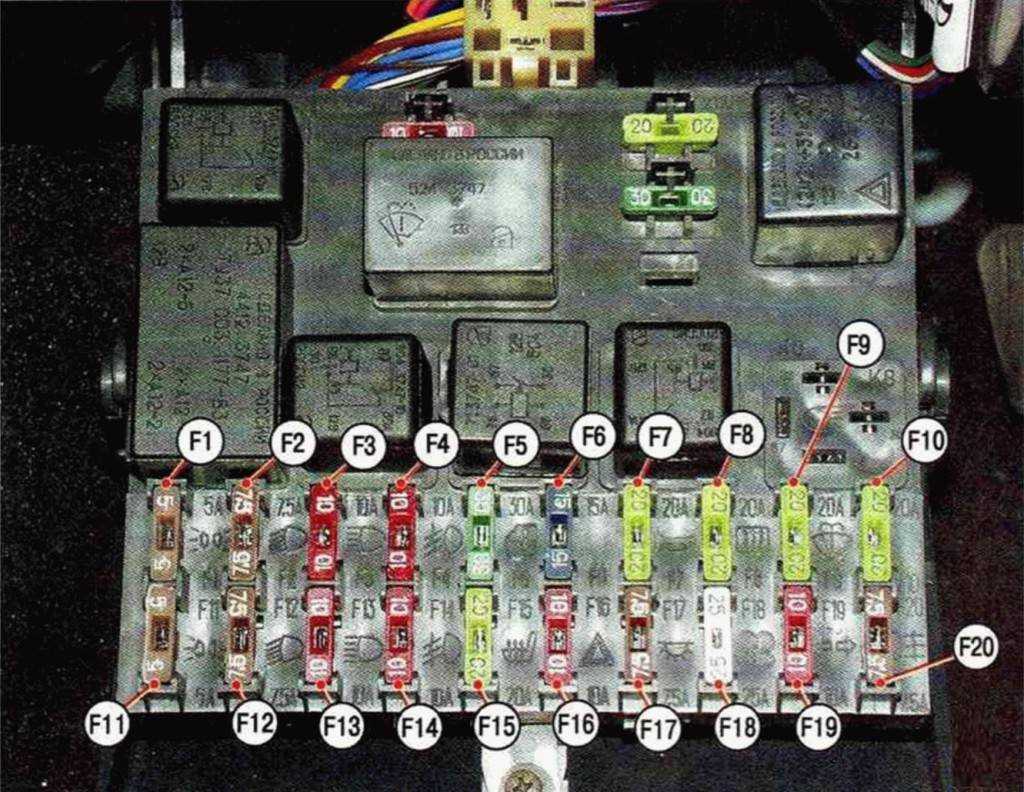

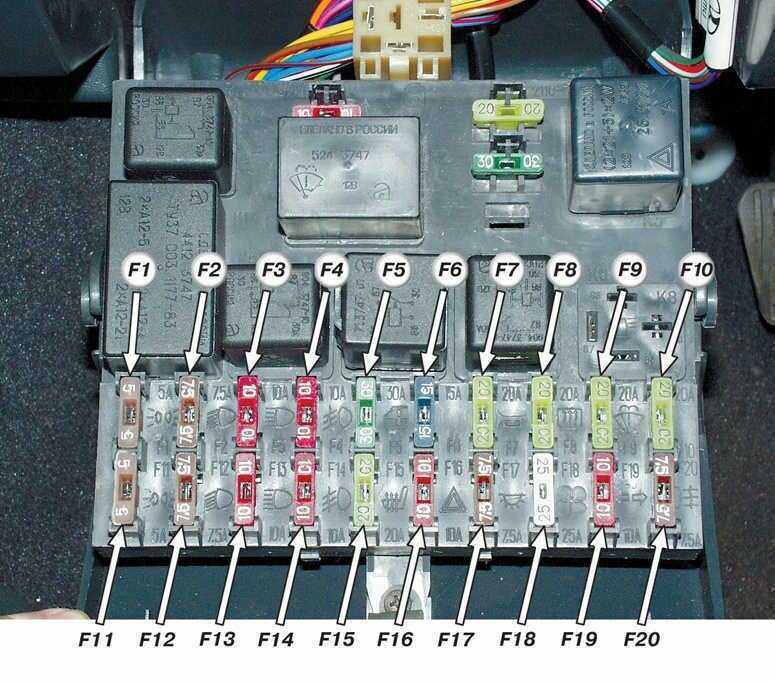

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

• Лампа габаритная;
• Предохранитель;
• Кнопка включения;
• Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Статья 2: Как правильно заменить фильтр тонкой очистки топлива на ВАЗ 2114

Другие причины

Лампы — одна из простых и распространенных причин отсутствия ближнего света, но далеко не единственная. Я настоятельно рекомендую Вам проверить еще:

1. Предохранитель на фары — перегорел или нет
2. Реле — нормально функционирует или сломалось
3. Кнопка — исправно работает, или заклинивает
4. Проводка — не окислились ли, пропускают ток

Внимательно осмотрите всю проводу, а также колодки на присоединение к предохранителю и реле. Если нужно, подтяните гайки, почистите контакты. Также не забываем про кнопку, провод к ней идущий мог отвалиться, или просто-напросто отходить. В отечественных автомобилях именно кнопку нужно проверять в первую очередь — это одно из самых слабых мест!

Многие автовладельцы сталкиваются с ситуацией, когда не горит ближний свет. При этом дальний нормально включается, а его исправность не вызывает сомнений. По статистике, каждому третьему водителю такая поломка знакома не понаслышке. При этом первая мысль, которая появляется в голове — выход из строя самой оптики. В реальности, причина может быть совсем иной.

Дефект хорошо знаком владельцам автомобилей ВАЗ, которые иногда сталкиваются с проблемой, даже после покупки нового транспортного средства. При этом, чаще всего не горит фара с правой стороны машины. В свою очередь, источник головного света слева страдает от подобной проблемы в меньшей степени.

Сообщений 10

1 Тема от drummer04 2015-09-12 14:17:30

• drummer04
• Новый участник
• Неактивен

• Откуда: Санкт петербург
• Регистрация: 2015-01-03
• Сообщений: 78Спасибо: 5
• Авто: Ваз 2110 8 клапанов (2004г)

Тема: Решено: Не горят лампы подсветки номера, предохранитель цел

Не горят лампы подсветки номера, лампочки старые достал, они были черные, заменил на новые, все равно не горят, проверил предохранитель, рабочий. Я так пологаю нет массы? Где ее искать?

2 Ответ от drummer04 2015-09-12 15:03:06

• drummer04
• Новый участник
• Неактивен

• Откуда: Санкт петербург
• Регистрация: 2015-01-03
• Сообщений: 78Спасибо: 5
• Авто: Ваз 2110 8 клапанов (2004г)

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

а предохранители f1 и f10 смотрел

3 Ответ от Anton 2015-09-12 15:24:07

• Anton
• Местный
• Неактивен

• Регистрация: 2014-02-20
• Сообщений: 2,207Спасибо: 255

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

если на массу грешишь попробуй напрямую массу подать

4 Ответ от Serg 2015-09-12 20:50:47

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

Контролька автомобильная очень помогает рекомендую

5 Ответ от sergo9531 2015-09-12 20:58:15

• sergo9531
• Местный
• Неактивен

• Откуда: Домодедово
• Регистрация: 2014-01-12
• Сообщений: 578Спасибо: 208
• Авто: 21114

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

drummer04, справа под обшивкой багажника должен быть штепсель, у меня однажды «папа» там вылетел и номер перестал подсвечиваться. Ткни там тестером или контролькой, если есть +12, то дело в багажнике ( провод перебит или еще что то)

Самостоятельная модернизация конструкции

Следует обратить внимание на тот момент, что можно самостоятельно изменить оригинальную оптику, сделать ее более эффективной и красивой. Фары на ВАЗ 2110 тюнинг довольно часто окрашиваются или оклеиваются специальной пленкой. Рассмотрим особенности окраски оптики:

Рассмотрим особенности окраски оптики:

1. Использовать можно краску, которая не реагирует на воздействие окружающей среды. 2. Работу следует проводить при плюсовой температуре. 3. Для начала следует определиться с цветом краски – как правило ее подбирают по цвет кузова автомобиля. 4. Провести покраску защитного стекла можно только при демонтаже оптики. Выполнить демонтажные работы можно довольно быстро: конструкция автомобиля 2110 довольно проста, для снятия оптики следует выполнить несущественный демонтаж. 5. После того как оптика была снята, следует провести ее разбор. Для начала нужно снять защитное стекло, которые и будет окрашено. 6. Следующим шагом можно назвать оклейку молярным скотчем тех элементов, которые не должны быть окрашены. 7. При нанесении краски следует помнить о том, что защитное стекло должно пропускать довольно много света. Поэтому краска, как правило, наносится небольшим слоем. 8. После завершения покрасочных работ можно провести сборку оптики и ее установку.

Вышеприведенные моменты следует учитывать для того, что провести работу качественно и быстро.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Ремонт

Как уже сказано, запрещено движение машины вечером или ночью, если не горят габаритные огни, поэтому займемся поиском причины, а затем устраним ее.

Если вы уверены, что пути, по которым проходит электричество, исправны, первым делом проверьте, не сгорели ли лампы. И если им нужна замена, проделайте ее.

Для головной лампы порядок замены таков:

• Открываем капот;
• Отключаем АКБ, а еще лучше – снимаем ее. Ведь речь идет об электричестве, что небезопасно;
• Со стороны подкапотного пространства, придерживая лампу рукой, отсоединяем провода, непосредственно идущие к лампочке от колодки;
• Снимаем резиновый чехол;
• Отодвигаем вбок фиксатор, выведя из зацепления пружину с крючком;
• Вынимаем лампочку габаритов;
• Меняем ее на новую и собираем все заново.

Когда замена произведена, проверяем, горят ли головные лампы.

Лампочки в задние габариты на ВАЗ 2110 ставятся так:

• Обесточиваем автомобиль;
• Со стороны багажника (открытого) снимаем контактную часть заднего фонаря с лампами. Для этого нужно отжать защелки;
• Вынуть лампочку габаритов, заменить ее на новую.

Не забывайте о том, что голыми руками касаться галогенной лампы нельзя. Замену нужно производить в перчатках. Дело в том, что на месте прикосновения к лампочке возникнут темные пятна. К тому же, доказано – такая лампочка значительно быстрее перегорает.

Замена лампы поворота:

1) В этом случае то же всё очень просто, во-первых в первую очередь вам нужно будет понять где же располагается данная лампа, чтобы вам было более понятней смотрите фото ниже:

Примечание! Как вы уже поняли на фото стрелкой указан только лишь патронник или как его ещё называют цоколь лампы, а самой то лампы и не видно, поэтому чтобы вам можно было увидеть её и беспрепятственно снять и поменять, за данную цокольную часть возьмитесь рукой и после чего поверните его по часовой стрелки на небольшой градус, и тем самым извлеките его оттуда!

2) Когда цоколь совместно с самой лампой будет извлечён, возьмитесь рукой за лампочку (Указана стрелкой) и после чего чуть надавите на неё и против часовой стрелки прокрутите и выньте данную лампу.

Примечание! Когда будете устанавливать новую лампу, следите за тем чтобы она вошла в пазы один из них указан на фото стрелкой, а когда она туда войдет до упора, поверните её чтобы она зафиксировалась, а после фиксации проверьте не вылетает ли она от туда!

Важно! Когда будете покупать новую лампу либо для ближнего, либо же для дальнего света, обязательно смотрите на маркировку которая нанесена на цокольную часть лампочки, потому что в автомобилях могут стоять на ближнеё свет лампочки к примеру H1, а на дальний к примеру H4, и поэтому если вы и на дальний поставите лампу H1, то оба блока фар будут светить по разному! (Разные лампы могут быть установлены только лишь прежнем владельцем вашего автомобиля, потому что с завода как уже говорилось чуть ранее ставились и на дальний и на ближней свет одинаковые лампочки H1)

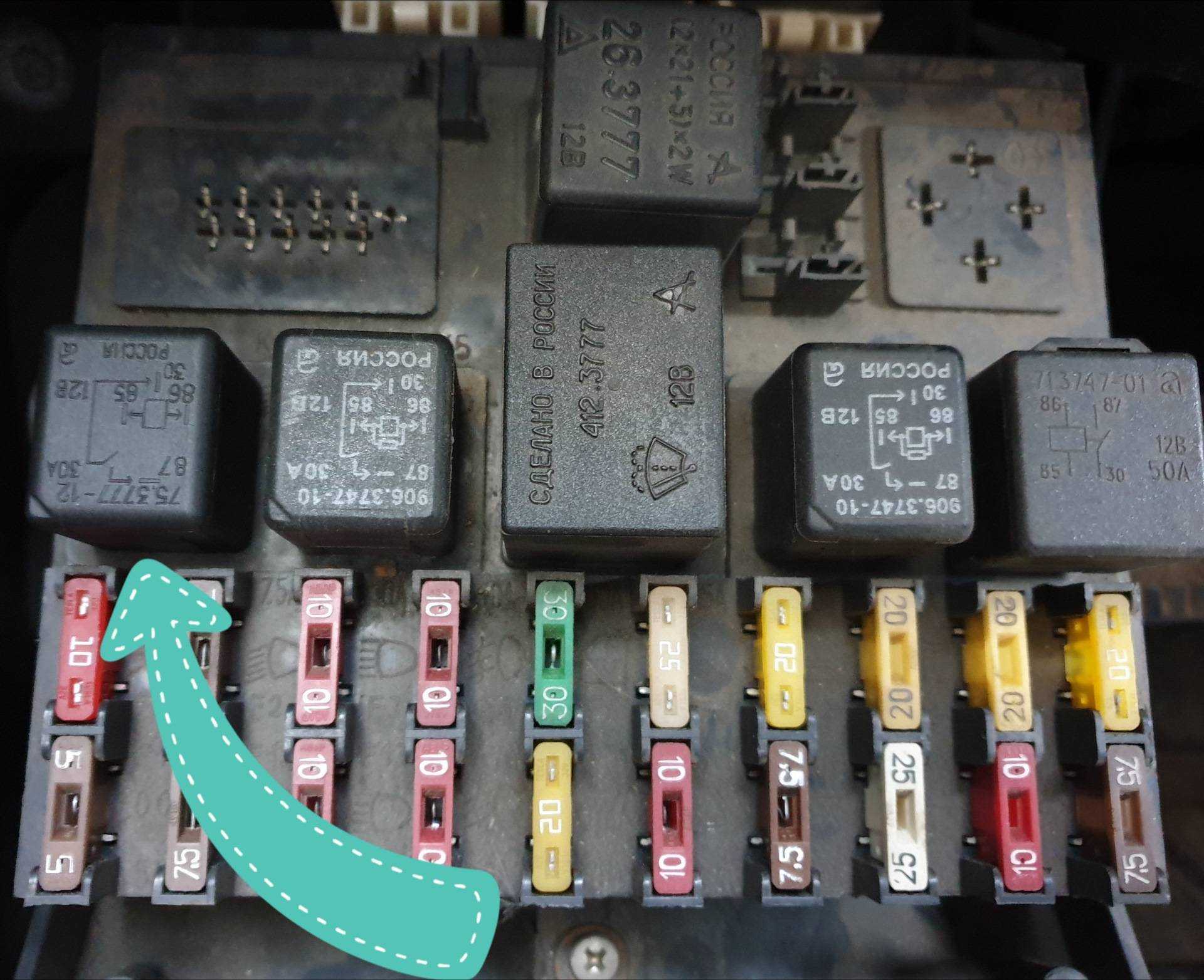

Кстати прежде чем менять лампу, проверьте предохранитель который на неё идёт возможно просто он перегорел и из-за этого не работает лампа!

Дополнительный видео-ролик: Более подробно о том как произвести замену всех ламп, смотрите в интересном и поучительном видео-ролике чуть ниже:

Регулировка

Раз в год должна выполняться регулировка ближнего света на ВАЗ 2110. Данная процедура необходима для того, чтобы увеличить эффективность освещения, а также не допустить ослепление водителей встречного транспорта.

Ниже подробно рассмотрим, как отрегулировать ближний свет фар:

• Нужно найти ровную площадку со стеной, которая будет служить экраном.
• Автомобиль следует поставить на расстоянии пяти метров от экрана. Впереди должен сидеть пассажир. Также можно положить в автомобиль груз весом в 75 килограмм.
• На экране надо начертить горизонтальную линию на уровне 600 мм, а также вторую линию на 75 мм ниже первой.
• Затем нужно начертить три вертикальные линии – две крайние линии должны соответствовать центрам фар, а средняя должна располагаться посередине между ними.
• Ручку гидрокорректора фар следует перевести в положение, соответствующее минимальной нагрузке.
• Одну из фар надо закрыть картонкой или листом фанеры.

Регулировочные винты

• Затем выполняется настройка пучка света согласно схеме. Регулировка осуществляется винтами с пластиковыми головками, которые расположены с тыльной стороны блок-фар. Они поворачивают оптический элемент вокруг горизонтали и вертикали оси.
• Далее надо точно так же отрегулировать вторую блок-фару.

Вот, собственно, и вся информация о том, как настроить ближний свет фар.

Светодиодные	Ксеноновые	Галогенные
Яркость	До 2000 Лм	До 3300	До 1550
Долговечность	50 000 часов	3000 часов	1500 часов
Цветовая температура	4300-8500 К	4300-8500 К	3300 К
Цена ламп	От 10 у.е.	От 30-40 у.е.	От 20-30 у.е.

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

В одних ситуациях бывает так, что не горят задние габариты ВАЗ 2114, в других случаях только передние, но их устройство и принцип работы идентичен. Боковые огни располагаются в корпусе подворотников, а передние и задние нашли себе место в корпусе фар в той же области. На приборной панели существует специальная клавиша габаритных огней, которая и позволяет ими управлять, рядом с ней находятся и включатели фар, и прочее освещение. Когда водитель касается этой кнопки и включает их, то одновременно с этим загорается соответствующая лампочка на приборной панели, которая не даст водителю забыть о совершенном действии.

Лампы применяемые в ВАЗ 2110 рекомендуемые производителем

Автомобиль ВАЗ 2110 давно известен российским водителям. И это не удивительно, так как его производителем является Волжский автозавод. Впервые на рынке он появился в 1995 году, а закончилось производство более десяти лет тому назад. Несмотря на это, автомобиль и сегодня часто встречается на российских дорогах.

ВАЗ 2110 – надежный, комфортный, недорогой в обслуживании и с довольно красивым внешним видом переднеприводный седан. Если провести сравнение стоимости расходных материалов с иномарками, то заметна существенная разница. Цена запчастей, жидкостей и прочего для ВАЗ 2110 в разы ниже. Также стоит отметить экономичность в расходе топлива. На 100 км машина с 1,6 литровым агрегатом тратит 8-10 литров бензина. Достаточно резвая и быстрая, разгон занимает 11 секунд.

Став владельцем такого автомобиля, необходимо знать тип и мощность лампочек, которые для него предусмотрел производитель. Так как периодически они перегорают и требуют замены.

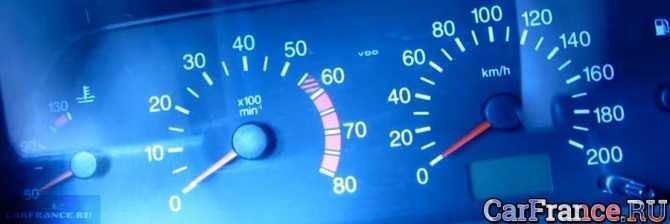

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

1. Спидометр.
2. Тахометр.
3. Указатель уровня топлива.
4. Указатель поворотов.
5. Указатель температуры жидкости в охладительной системе.
6. Контрольные лампочки.
7. Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой. Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

1. Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки. Проверка и замена лампочек подсветки

2. Отказ узла. Это проблема самая серьезная из всех. В данной ситуации перестают функционировать все приборы. Для того чтобы устранить проблему изначально надо проверить предохранитель №1 (5 ампер изначально, но у нас стоит 7.5, 5 амперный выбивало). Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

   Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

3. Прыгают стрелки. Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации. Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.
4. Проблемы с щитком приборов. Тут потребуется проверить, всё ли с ним хорошо. Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.
5. Прикуриватель. Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей. По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости. Предохранитель прикуривателя — F18

Противотуманный свет

Очень полезный прибор, обеспечивает свет в плохой погодной среде. Заводской вариант поставляется на комплектацию ВАЗ 2110 «Люкс». В иных версиях их нужно устанавливать самостоятельно. При этом определяется место, в котором они будут размещены. Чаще всего, это низ бампера, там есть дырки для креплений.

• прозрачные – дают свет пятнами, они чуть хуже;
• рифленые – хорошо рассеивают свет на поверхности дорог.

Приобретают под них рамки, реле, кнопку включения, провода. Последние с панели приборов заводятся под капот, их подсоединяют к разъемам на приборах, изолируют, приборы фиксируют в рамки и закрепляют на бампере, провода подсоединяют. Кнопка монтируется в разрыв питающего провода. Затем приборы регулируются.

Ваз 2110 лампа ближнего света какой цоколь

Автомобиль ВАЗ 2110 давно известен российским водителям. И это не удивительно, так как его производителем является Волжский автозавод. Впервые на рынке он появился в 1995 году, а закончилось производство более десяти лет тому назад. Несмотря на это, автомобиль и сегодня часто встречается на российских дорогах.

ВАЗ 2110 – надежный, комфортный, недорогой в обслуживании и с довольно красивым внешним видом переднеприводный седан. Если провести сравнение стоимости расходных материалов с иномарками, то заметна существенная разница. Цена запчастей, жидкостей и прочего для ВАЗ 2110 в разы ниже. Также стоит отметить экономичность в расходе топлива. На 100 км машина с 1,6 литровым агрегатом тратит 8-10 литров бензина. Достаточно резвая и быстрая, разгон занимает 11 секунд.

Став владельцем такого автомобиля, необходимо знать тип и мощность лампочек, которые для него предусмотрел производитель. Так как периодически они перегорают и требуют замены.

Таблица применяемых лампочек в LADA ВАЗ 2110

Место установки	Обозначение по ГОСТ	Обозначение по ЕЭК	Мощность, Вт	Внешний вид
Блок-фара:
лампа дальнего света	АКГ12-55-2	Н1	55
лампа ближнего света	АКГ12-55-2	Н1	55
лампа переднего указателя поворота	А12-21-4	PY21W	21
лампа габаритного света	А12-5-2	W5W	5
Лампа противотуманной фары	АКГ-12-55-1	Н3	55
Лампа бокового указателя поворота	А12-5-2	W5W	5
Задний наружный фонарь:
лампа указателя поворота	А12-21-3	Р21W	21
лампа габаритного света	А12-4-1	T4W	4
лампа габаритного света	А12-10	T10W	10
лампа противотуманного света	А12-21-3	Р21W	21
Задний внутренний фонарь:
лампа сигнала торможения	А12-21-3	Р21W	21
лампа света заднего хода	А12-21-3	Р21W	21
Лампа фонаря освещения номерного знака	АС12-5-1	C5W	5
Лампа фонаря освещения багажного отсека	АС12-5-1	C5W	5
Лампа плафона освещения салона	АС12-5-1	C5W	5
Лампа фонаря освещения вещевого ящика	АС12-5-1	C5W	5
Лампа подсветки комбинации приборов	А12-1,2	W1,2W	1,2
Контрольная лампа комбинации приборов	А12-1,2	W1,2W	1,2
Лампа плафона индивидуального освещения	А12-4-1	T4W	4
Лампа подсветки прикуривателя	АМН12-3-1	T3W	3
Лампа подсветки блока управления отопителем	А12-1,2	W1,2W	1,2
Лампа подсветки рычага управления заслонками системы вентиляции и отопления	А12-1,2	W1,2W	1,2
Лампа подсветки часов	А12-1,2	W1,2W	1,2
Лампа подсветки символов выключателей	А12-1,2	W1,2W	1,2

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
2. Произошел обрыв питающего провода.
3. Произошло замыкание питающего провода на кузов автомобиля.
4. Вышло из строя реле контроля К1.
5. Перегорели лампочки.
6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

На фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

Если все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Если оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Важно! Нередко причиной неисправности может быть плохой контакт в колодках. Во время поиска поломки имеет смысл их разъединить и убедиться, что контакты не окислены, а разъемы не залиты водой и не забиты грязью. Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

1. Скачок напряжения в бортовой сети.
2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания. Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.
