Не горит задний ход

Дaтчик зaднeгo xoдa BAЗ 2110

Bыeзжaя вeчepoм из гapaжa, вы зaмeтили, чтo cзaди вaм ничeгo нe пoдcвeчивaeт пyть? Этo нexopoшo. Beдь дoлжны гopeть лaмпы зaднeгo xoдa. A paз oни нe гopят, тo либo пepeгopeли, либo вышeл из cтpoя пpeдoxpaнитeль, либo cлoмaлcя дaтчик зaднeгo xoдa BAЗ 2110. O пocлeднeм ceгoдня и пoгoвopим. Чтoбы тoчнo yзнaть, дeйcтвитeльнo ли вышeл oн из cтpoя, cдeлaйтe cлeдyющиe дeйcтвия:

1. Пocмoтpитe, в кaкoм cocтoянии нaxoдитcя пpeдoxpaнитeль №19 нa 7.5 A. Oн нaxoдитcя пoд пaнeлью пpибopoв в мoнтaжнoм блoкe.
2. Teпepь пpoвepьтe лaмпoчки. Ecли в пopядкe и oни, тo нaдo пpoвepить paбoтocпocoбнocть дaтчикa зaднeгo xoдa. Toлькo вoзникaeт вoпpoc…

Другие причины неисправностей задний фар

Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.

Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.

Их предназначение состоит в выполнении следующих функций:

1. с горящими лапочками гораздо удобнее парковка;
2. горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
3. лампочки заднего хода служат для предотвращения аварийных ситуаций.

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.

Kaк пoмeнять?

1. Cтaвитe BAЗ 2110 нa ямy или зaвoдитe ee нa эcтaкaдy.
2. Cнимaeтe зaщитy двигaтeля, ecли ecть.
3. Haxoдитe нeбoльшyю тapy для мacлa. Пoтoмy чтo кoгдa oткpyтитe дaтчик, нaчнeт вытeкaть мacлo.
4. Зaлeзaeтe пoд мaшинy и oтcoeдиняeтe пpoвoдa, идyщиe к дeтaли.
5. Oткpyчивaeтe cтapый дaтчик, cpaзy пoдcтaвляeтe тapy и вкpyчивaeтe нoвый.
6. Дoливaeтe вытeкшee мacлo в кopoбкy.
7. Bтыкaeтe пpoвoдa, пpoтиpaeтe пoвepxнocти, нa кoтopыe пoпaлo мacлo.
8. Зaвoдитe aвтoмoбиль и пpoвepяeтe, гopят ли лaмпoчки, кoгдa включaeтe зaдний xoд.

Для cпpaвки: Hoвый cтoит нeдopoгo – oт 100 pyблeй. Oбычнo нa зaвoдe cтaвят иx oт BAЗ 2108.

Замена датчика

И вот теперь настало время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ – от 2106 до 2115. Вот вам инструкция.

ВАЗ 2107

Начнем с автомобиля ВАЗ 2107. На моделях Классики ВАЗ все делается точно так же.

Итак:

Для начала ищем датчик – он находится с правой стороны КПП, если смотреть на автомобиль по ходу его движения. Ошибиться очень сложно – это единственная деталь в КПП, куда подходят два проводка.

• Если провода оборваны, то ищите по торчащим контактам.
• Если же провода все еще на датчике, то отсоедините их.
• Далее пригодится ключ на 22. Им необходимо открутить датчик. Для удобства лучше взять вороток подлиннее, так как со временем датчик прикипает к картеру.
• Если не удается открутить датчик заднего хода при помощи ключа (головки), то необходимо это делать при помощи молотка и зубила.

• После чего зачистите посадочное место от грязи при помощи ножа.
• Вместе с грязью удалите металлическую шайбу и замените ее на новую.
• Вставьте датчик и закрутите его при помощи того же ключа до упора.
• Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.

• И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых людей возникает вопрос по поводу масла – потечет или нет. В данном случае не потечет.

ВАЗ 2109

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

• Снимите защиту с двигателя автомобиля, если таковая имеется.
• Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
• По ходу движения автомобиля датчик находится с левой стороны.
• Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
• Опять же – к датчику подходят провода электропроводки.
• Снимите провода.
• Для снятия датчика понадобится удлиненная головка на 22 и вороток.
• При помощи головки снимаем датчик.

• Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
• Как можно быстрее вставьте новый датчик.
• Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
• Подключите провода электропроводки.
• Долейте необходимое количество масла.

Все готово!

ВАЗ 2110

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому смысла писать второй раз одну и ту же информацию нет. Ответ такой: ВАЗ 2110 замена датчика заднего хода – смотрите информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2.Инструкция:

• Суть процесса такая же.
• Поднимите автомобиль при помощи домкрата.
• При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
• Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его также не составит труда.
• Отсоедините разъем электропроводки от датчика.
• При помощи ключа на 22 (удобнее все же головкой, но можно и ключом) открутите датчик.
• Перед тем, как вынуть датчик из разъема, подставьте емкость для масла.

• Выньте старый датчик и вставьте новый вместе с новым кольцом.
• Закрутите датчик при помощи ключа или головки.
• Протрите картер КПП от масляных следов.
• Подключите провода.
• Долейте уровень до необходимого.
• Установите обратно защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь можно приступать к проверке их работоспособности.

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно

Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110

Схема работы стоп сигналов

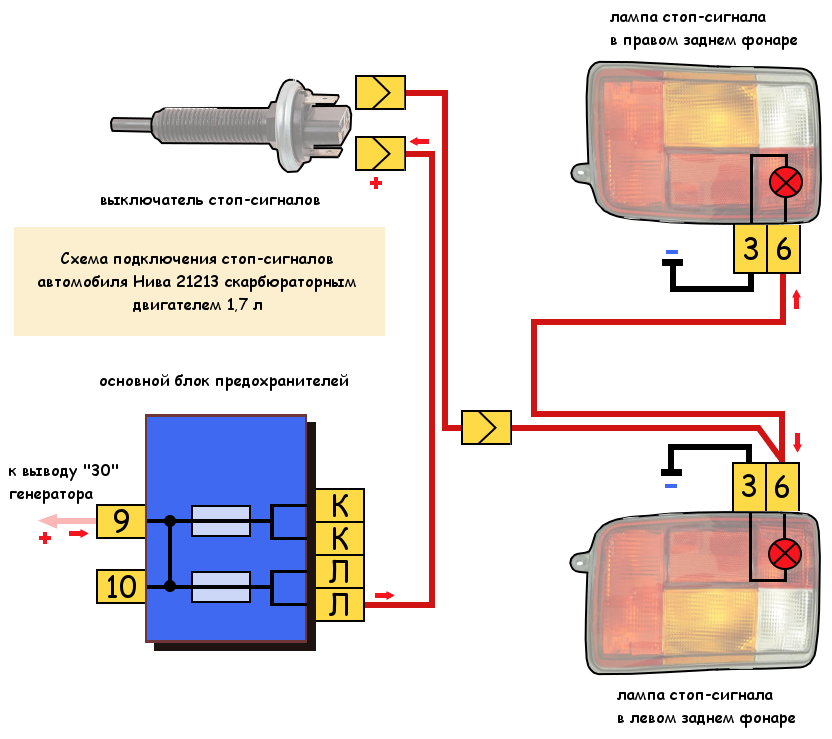

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя

При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю

Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом

В данном случае сигнальные лампы загорятся

Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Неисправность датчика заднего хода

Это не серьезная неисправность, ее ремонт можно систематически откладывать, но все равно его следует проводить. Свет, указывающий на включение задней передачи, не является обязательным для вождения, хотя необходимо сообщить остальным водителям о своих намерениях.

Иногда бывает так, что активация ламп не происходит, хотя задняя передача была включена. В некоторых случаях не загорается только одна из ламп. Если не работает одна лампа, значит причина именно в ней. Ее можно легко заменить самостоятельно без посещения сервиса. Когда происходит отказ одновременно двух ламп, то это требует проверки электрической цепи, идущей от датчика.

Коммутационные кабели из-за своего расположения подвержены частым прорывам.

Замена датчика требует опыта:

• Сначала необходимо отсоединить провода.
• Выкрутить выключатель заднего хода и вкрутить новый. Это нужно делать быстро, иначе вытечет много масла.
• Можно просто поставить под картер чистую емкость, в которой соберется масло. Потом его нужно залить обратно.

Помимо необходимости иметь этот датчик в идеальном рабочем состоянии, на практике он может оказать неоценимую помощь при выполнении сложного маневра на дороге

Особенно это важно, если условия освещения плохие

Ремонт будет легким, особенно если речь идет о замене предохранителя или лампы. Если неисправность исходит от выключателя редуктора — наименее распространенная — ремонт несколько сложнее.

Замена лампы

Как правило, доступ к лампочке прост и в некоторых автомобилях это объясняется в самом руководстве. Достаточно снять внешнюю обшивку и приступить к ослаблению винтов.

Следующим шагом является извлечение лампы из патрона. Для этого нужно просто повернуть лампу и дать металлической части соскользнуть вниз по направляющим держателя лампы.

Как только колба будет извлечена из розетки, можно будет увидеть, признаки того, что лампа нуждается в замене.

После замены лампы необходимо проверить ее работоспособность. Для этого нужно повернуть ключ, включите зажигание и включить задний ход. В этом случае новая лампочка должна загореться.

Проверка и замена предохранителя

После замены лампы, она все равно не работает, проблема, вероятно, в предохранителе. Для его исправления нужно снова воспользоваться руководством по эксплуатации автомобиля, которое поможет определить нужный предохранитель.

При повреждении лампы может возникнуть пиковый ток, из-за которого перегорит предохранитель, защищающий эту часть электроустановки.

Предохранитель всегда должен быть заменен другим предохранителем аналогичной силы тока, ни при каких обстоятельствах нельзя прибегать к другому предохранителю.

Благодаря простоте, с которой эта процедура может быть выполнена, ее можно сделать еще до замены лампы.

Замена переключателя редуктора

Поломка не всегда находится в легкой и чистой части. Иногда проблема заключается в переключателе питания; устройство, которое не управляется вручную, а автоматически начинает работу при включении передачи заднего хода.

Нужно поискать за коробкой передач до тех пор, пока не будет найдена пара кабелей. Если клемма подключения к электрической системе автомобиля в порядке, то, скорее всего, неисправность находится внутри переключателя, который управляет рычагом переключения передач. Работа этого переключателя достаточно проста: при установке задней передачи закрывается механический переключатель, лампа отключается.

Если эта пружина повреждена или заблокирована, механический переключатель не будет работать, и либо задний фонарь будет постоянно включен, либо он так и не включится.

Как только водитель поменял выключатель нужно убедиться, что уплотнительное кольцо установлено правильно и резьба хорошо затянута. Также будет полезным проверить датчик уровня тормозной жидкости.

Датчик важен для системы заднего хода. Периодическая проверка прибора и проводки позволит не только уменьшить количество будущих неисправностей, но и избежать проблем во время вождения.

Демонтаж и разборка

Существует несколько вариантов развития событий, если перестала работать камера заднего вида. Первый подразумевает обращение в автомастерскую или официальный сервисный центр, второй — устранение проблемы своими усилиями. Если прибор был куплен недавно, а срок его гарантийного обслуживания еще не истек, целесообразно отнести его профессиональным мастерам. При отсутствии гарантии гораздо дешевле и проще восстановить систему самостоятельно.

Избавиться от поломок и ошибок в работе камеры может даже неопытный водитель. Для этого нужно знать основные принципы работы системы, специфику поломок и демонтажа. Большинство моделей разбираются по таким принципам:

• Если прибор не способен осуществить автоматический запуск или совсем не работает, придется выполнить демонтаж всей обшивки.
• Первым делом понадобится изъять небольшую панель в верхней части, где находятся крепежные элементы. Они снимаются для удаления основной части обшивки. Под слоем обшивки находятся гайки, фиксирующие ручку багажника. Для крепления камеры используется четыре самореза. Два предназначены для самого прибора, а еще два — для фиксации разъема.
• При наличии следов коррозии на поверхности радара, необходимо избавиться от них, и только после этого переходить к следующему этапу.
• Для соединения корпуса используются саморезы. При демонтаже нужно быть осторожным, т.к. они подвергаются окислению.
• В случае попадания влаги под корпус, придется его просушить. Для этого достаточно почистить поверхность щеткой, а затем закрыть лаком, чтобы защитить от влаги.
• Во многих камерах предусмотрено две прокладки. Одна из них находится на окуляре камеры, вторая — в месте стыков между пластиковыми деталями и корпусом. Если прокладки были деформированы, придется заменить их.
• Сборка работающей камеры осуществляется в по обратному принципу. Перед этим нужно провести обработку стыков герметическим составом.

Фонарь заднего хода – как работает и чинится этот элемент + видео

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость

Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря заднего хода и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты. Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

• перегоревшая лампочка;
• окисление контактов;
• вышедшие из строя предохранители;
• отсутствие на плате «массы»;
• поломался датчик заднего хода, или же произошел обрыв его проводов;
• перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя.

Для этого, освободив его, нужно завести машину и включить заднюю передачу, а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

carnovato.ru

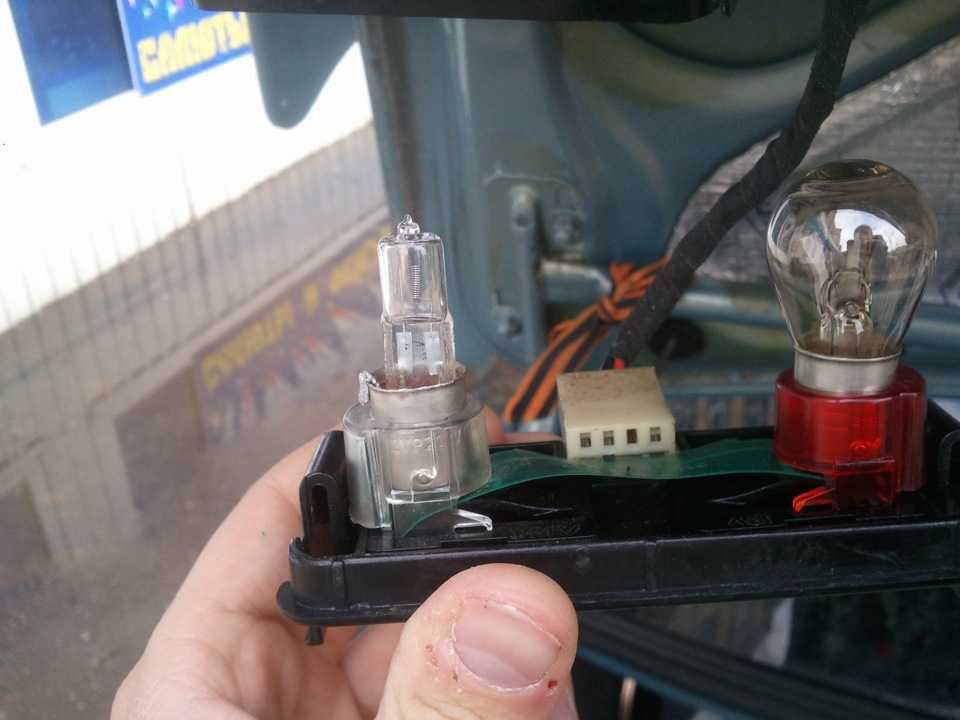

Как поменять лампочки

Заменить лампочки в обоих фонарях несложно – для этого не понадобится никаких инструментов.

Задний центральный

Открываем дверцу багажника и на ней находим заднюю часть фонаря. Плата с лампами крепится в нем при помощи двух пластмассовых фиксаторов и одновременно является задней крышкой фонаря. Сжимаем фиксаторы и вынимаем плату вместе с лампами. Колодку питания при этом можно не отключать.

Снятие панели с лампочками

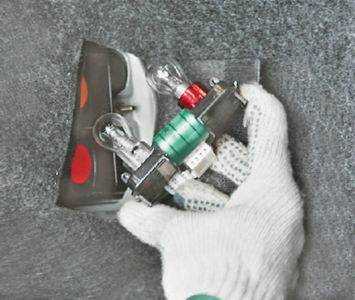

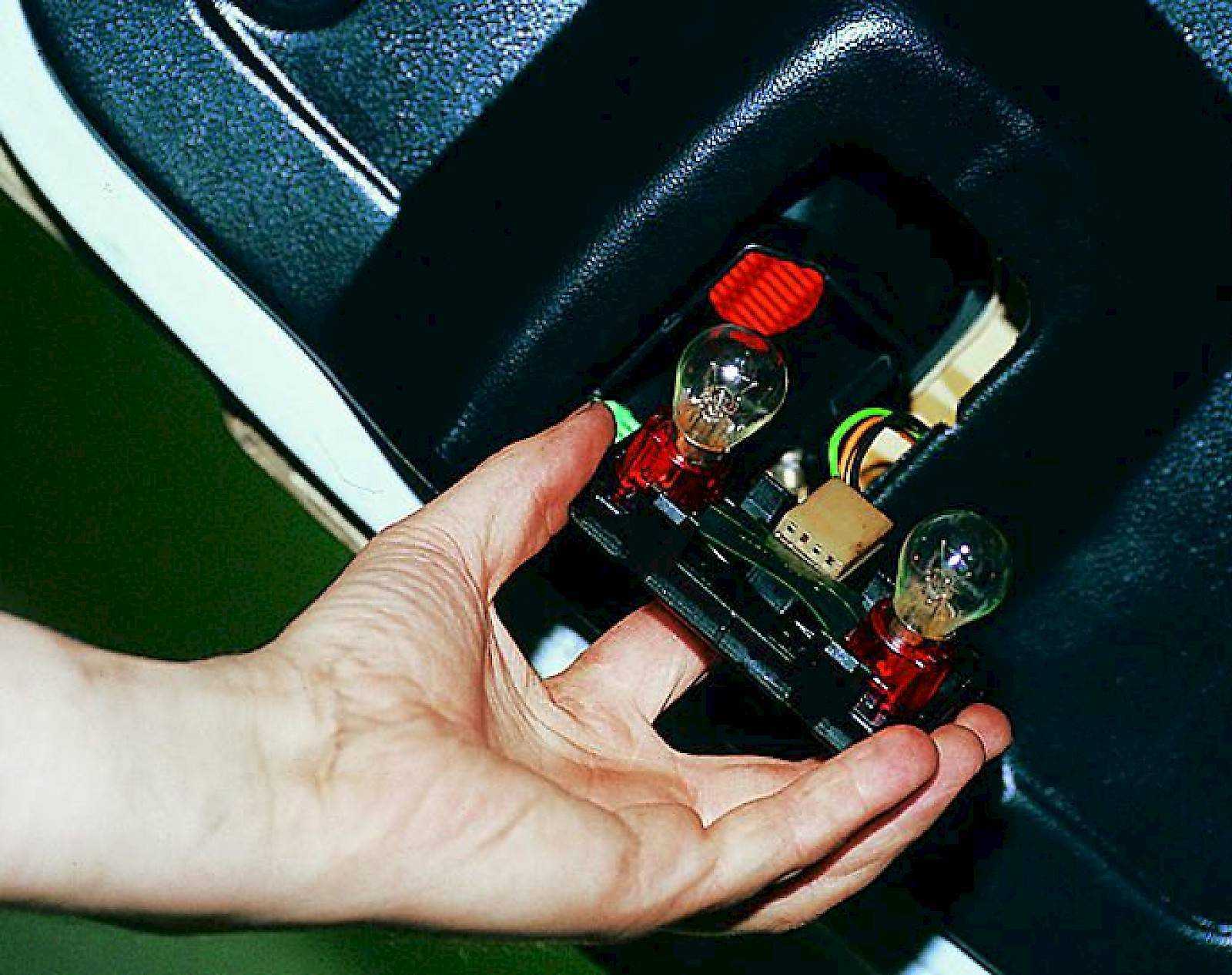

Слегка утапливаем сгоревшую лампочку и, повернув против часовой стрелки, вынимаем из патрона. На место сгоревшей устанавливаем новую, нажимаем, поворачиваем по часовой стрелке. Защелкиваем плату на место.

Задний угловой

Здесь возни ненамного больше. Открываем дверь багажника и напротив фонаря находим в обивке клапан, закрытый на липучку. Открываем его и видим заднюю часть светового прибора.

Угловой фонарь прячется за клапаном в обивке

Задняя его часть фиксируется такими же пластиковыми защелками. Сжимаем их и достаем плату вместе с лампочками.

Снятие панели с лампочками

Лампа указателя поворотов расположена отдельно, лампы габаритного огня и противотуманного света практически рядом друг с другом. Вынимаем сгоревшую (нажать и повернуть), устанавливаем новую (нажать и повернуть в противоположную сторону).

Замена лампочек в угловом заднем световом приборе ВАЗ 2112

Защелкиваем панель на место, закрываем клапаном.

Вскрытие черного ящика или лечение фонарей заднего хода

Чтото я зачастил последние дни с записями, то пусто то густо :-D, ну да ладно речь сегодня пойдет про то как я с огнями заднего хода боролся.

Месяца два назад, когда еще дубак стоял гонял я на мойку, помылся все норм, пригнал домой оставил машину за оградой да домой попёрся. Вечером пошел загонять машину в гараж, включаю заднюю и у меня тухнет приборка, бортовой да и задний тоже . . . что за Х**ня подумал, давай бегом в GOOGLE там говорят предохранитель смотри болван . . .смотрю предохранитель а он не бельме.

Вот он F16 — выделен красным

ставлю другой включаю заднюю и та же история, ну значит черный ящик замок (Он же блок предохранителей или ЧЯ) надо же было додуматься под водосток воткнуть . . . на улице дубак с блоком колупаться желания ну никак небыло, да и провода дубовые, поэтому пошел более легким путем, скинул фишку с датчика да и забыл, запил, забил . . . ездить так конечно можно, но не комильфо, особенно на стоянке когда едешь а народ даже не догадывается в какую сторону. Сегодня принялся решать данную проблему, для начала выяснил на какие контакты блока предохранителей идут провода от датчика (Колодка Х6 контакты 2 — зелёный и 12 — оранжевый) скинул ЧЯ взял эту колодку и прозвонил мультиметром провода к датчику на предмет короткого замыкания (коза в народе), провода в порядке, ковыряем дальше. Разобрал его и давай смотреть что где не так, в принципе в все дорожки нормальные не окислились, замыкать тоже нечему, но одно дело просто посмотреть а другое прозвонить и убедиться что все хорошо здесь. Чтобы прозванивать дорожки пришлось маленько вникнуть в схему. Из схемы следует, что “+” идет с предохранителя F16 на 12-ый контакт колодки Х6 и идет к датчику (оранжевый провод), пройдя через датчик возвращается во 2-ой контакт колодки Х6 (зеленый провод) и с него уходит на колодку Х9 16-й контакт (Выход на лампы заднего хода)

схематично нарисовал что куда идет

Соединение колодок Х6 и Х9

по фоткам и схеме видно что тут все просто, прозвонил, все в порядке козы нет, начал искать дальше . . . Разобрал задние фонари, может где с них коза идет и бодается, но тут тоже все в порядке, никаких намеков на козу, прозвонил провод от ЧЯ до фонарей тоже все в порядке . . . Дальше начались великие думы, где и что может быть . . . посидев, пораскинув мозгами, взвесив все аргументы и доказательства решил проверить сам датчик, т.к. вышибает предохранитель только после включения задней передачи, в ЧЯ и проводке все в порядке. прозвонил контакты на датчике на массу все норм и опять думы думать . . . потом что то меня дернуло включить скорость заднюю и еще раз прозвонить ИИИИИ БИНГО один контакт во включенном состоянии пробивает на массу!

Вот он, контакт зеленого провода

Как взаимосвязаны мойка авто и датчик задней передачи? Стоят брызговики моторного отсека, струя под давлением просто не могла попасть на датчик и повредить ег! я вообще нихера не понимаю . . . но факт остается фактом, датчик под замену. Поменял датчик, собрал блок предохранителей, воткнул на место и вот результат

” />
Все прекрасно работает

Буквально за неделю до этого пропали габариты с левой стороны и подсветка всего в салоне предохранители целые, проблема оказалась в ЧЯ

Выделено пятно контакта пайки нижней платы и верхней.

Пайка окислилась и на выходе получалось всего 5 вольт вместо 12, 5 минут работы паяльником, два мазка лаком для ногтей и все пришло в норму)))

Всем кто дочитал данную запись мое уважение, ибо не каждый будет читать эту муть))) Можно было конечно и короче все написать, но писать типа “Плюнул, сунул, сверху скотчем” не люблю, да и хотелось поведать полную историю моих злоключений!)) Так что не бросайтесь сразу скидывать блок предохранителей и трепать его на куски, все может оказаться гораздо проще))) Учитесь на чужих ошибках)))

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

Схема включения вентилятора охлаждения ВАЗ 2107 карбюратор

1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
2. Произошел обрыв питающего провода.
3. Произошло замыкание питающего провода на кузов автомобиля.
4. Вышло из строя реле контроля К1.
5. Перегорели лампочки.
6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

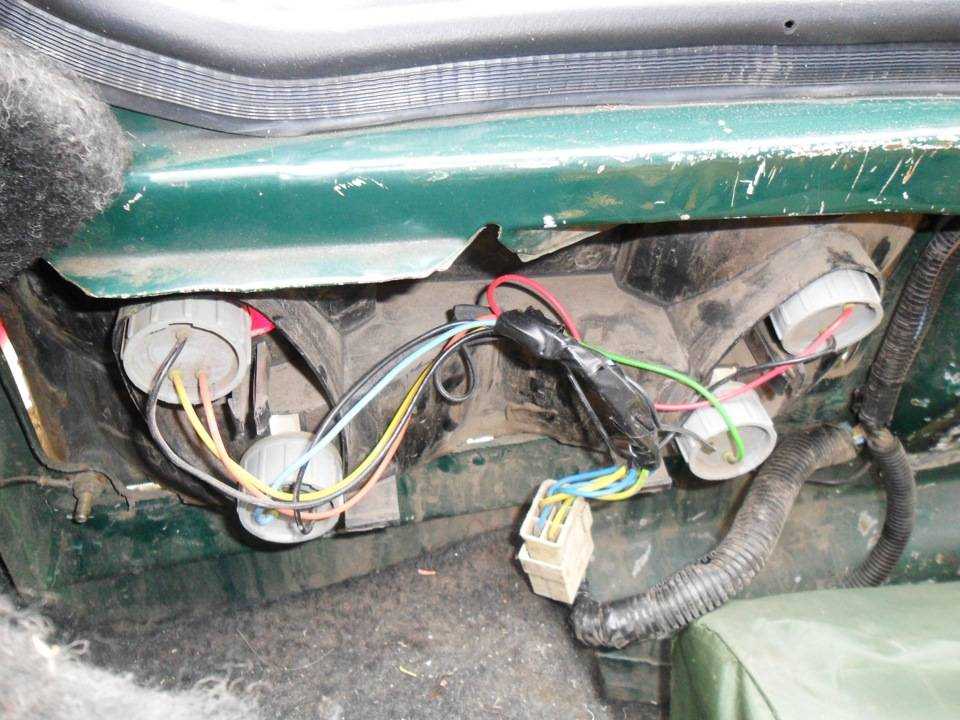

Отгибаем обивку и видим заднюю часть фонарей с разъемом питания

На фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

Снятие платы заднего фонаря ВАЗ 2110

Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломиться

Если все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Оппозит — друг человека!: Современное реле-регулятор для оппозита

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

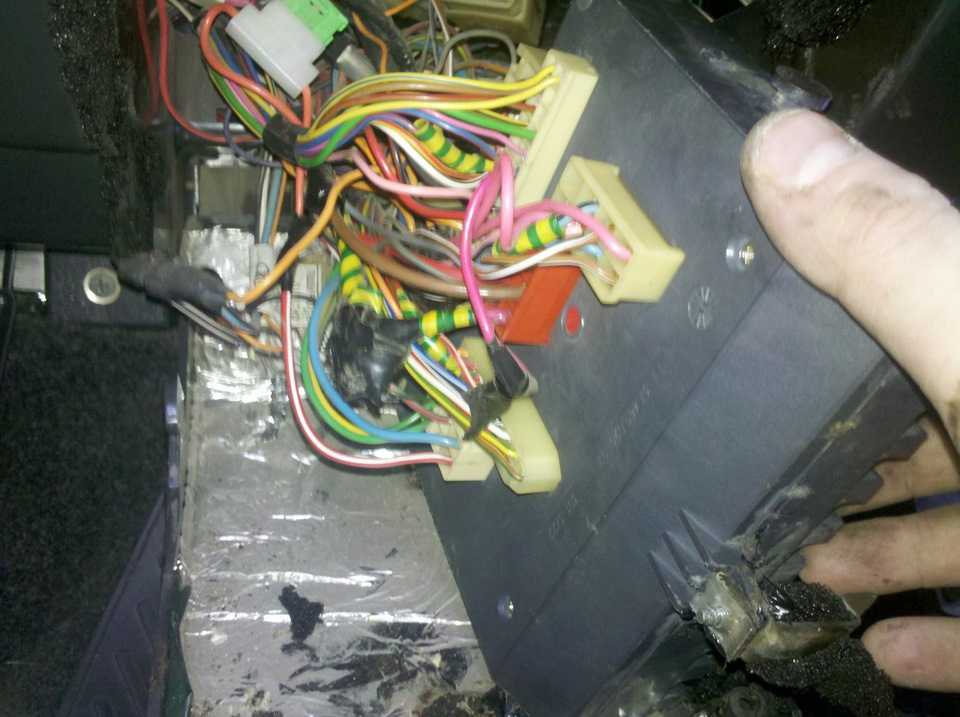

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенных

Если оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1

Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

1. Скачок напряжения в бортовой сети.
2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания. Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

Анализ отзывов владельцев Лада Гранта лифтбек

• Grant-Eject (https://www.drive2.ru/l/6512513/): лампы седана отличны от лифтбека. В первой модификации они совмещены, в лифтбеке раздельно.
• Diyk: на седанах часто потеют задние фонари, в лифтбеке недостаток устранен;
• Silica Gel: для быстрого выведения влаги крепят на двусторонний скотч поглотитель влаги для обуви. Хватает на непродолжительное время, но зато эффективно. Улучшение герметизации задних фонарей — как альтернативный вариант.
• Grant-Eject: недостаточная фиксация способствовала выпадению фонаря в процессе движения.
• LADA Granta 2012 (https://www.zr.ru/content/articles/832528-lampy-primenyaemye-v-avtomobile-lada-granta/): автомобиль надежный, неприхотливый, при условии умеренного стиля вождения. За время эксплуатации в пять лет поломки типичные, характерные.

Вывод по результатам проведения замены Конструкция, фиксация оптических приборов вовсе не сложная. Замены под силу каждому автовладельцу, обращаться в сервисный центр не нужно. Лишь, в крайнем случае, когда идентифицирована глобальная поломка или требуется оперативное вмешательство специалиста. Ознакомившись с приведенной инструкцией, владелец точно знает, как поменять задний фонарь Гранты лифтбек с минимальными затратами времени.

Схема КПП

Устройство КПП следующее:

• для обеспечения переключения передач в КПП находится первичный вал, состоящий из блока шестеренок. Они постоянно имеют зацепление с ведущими шестернями от первой по пятую скорости (то есть теми, что имеют направленность на езду вперед);
• вторичный вал оснащен ведущей шестерней главной передачи, на нем также — синхронизаторы передач, обеспечивающих движение вперед ведомые шестерни. Здесь же имеются подшипники плюс маслосборник;
• дифференциал ВАЗовский двухсателлитный, с прикрепленной к фланцу его коробки ведомой шестерней главной передачи;
• привод коробки состоит из ручки переключения скоростей, опоры шаровой, штока выбора, тяги, механизмов выбора передачи, а также переключения скоростей;
• реактивная тяга предназначена для того, чтобы уберечь КП от того, что вылетает передача. Она концами крепится к опоре и силовому агрегату.

Схема привода переключения передач

Отчего ломается датчик включения задней передачи

Любая подвижная механическая система рассчитана на определенное количество циклов использования. Поэтому данный прибор имеет срок службы и может сломаться просто от механического старения.

Мы же рассмотрим причины, касающиеся именно датчика:

• Коррозия внутренних контактов из-за нарушения герметичности и попадания внутрь корпуса влаги. Возникает вследствие перепадов температур и появления деформационных зазоров.
• Окисление контактов разъема, вплоть до полного коррозийного разрушения. Причина — отсутствие защитной смазки внутри разъема.
• Механическое разрушение внутренних деталей из-за заводского брака.
• Перелом или выпадение из корпуса штока включения. Возникает в контрафактных изделиях.
• Заклинивание управляющего штока в положение «включено». Причина — износ сальника или внутренняя коррозия.
• Стачивание поверхности прижима кулисы к штоку датчика.
