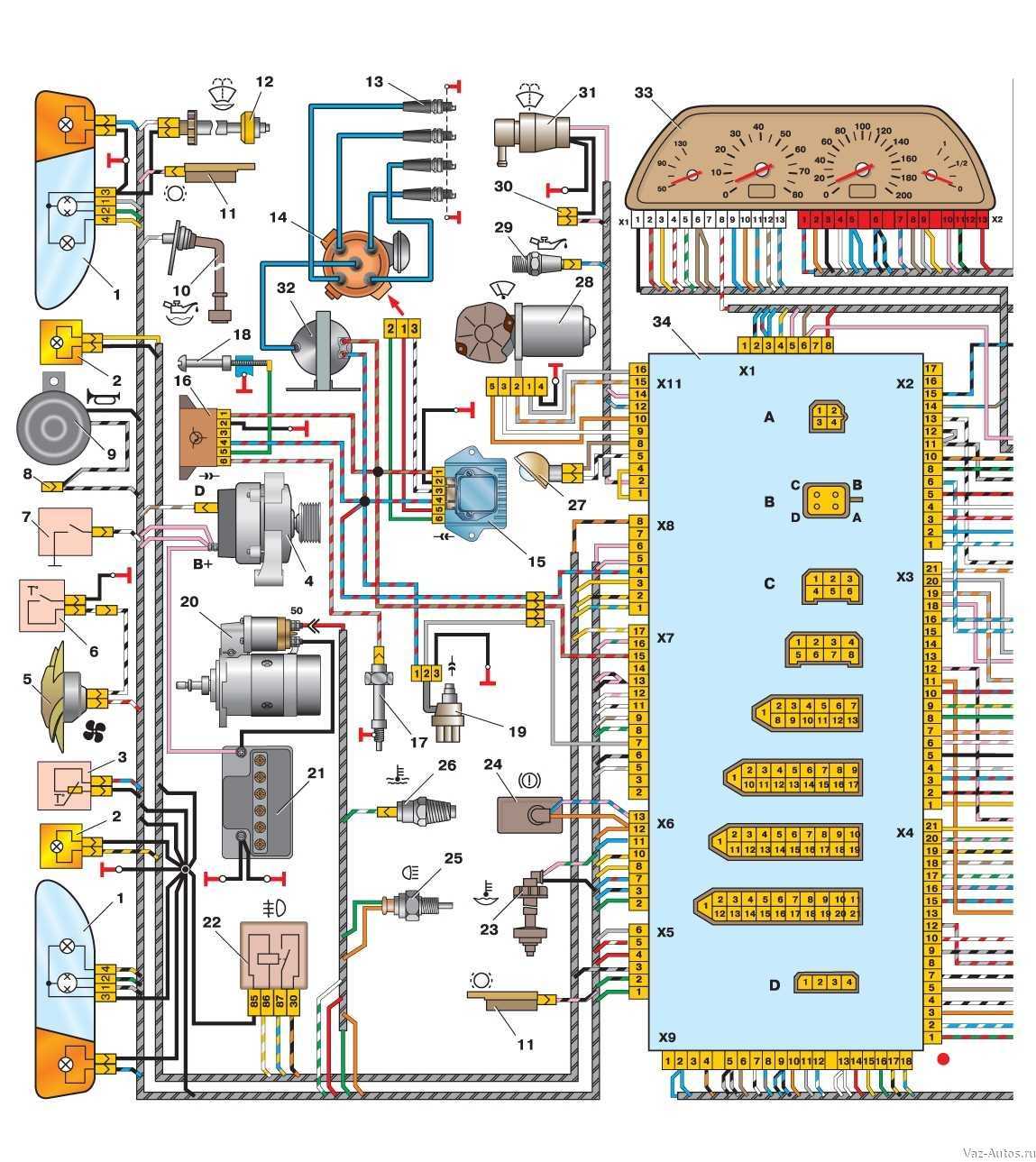

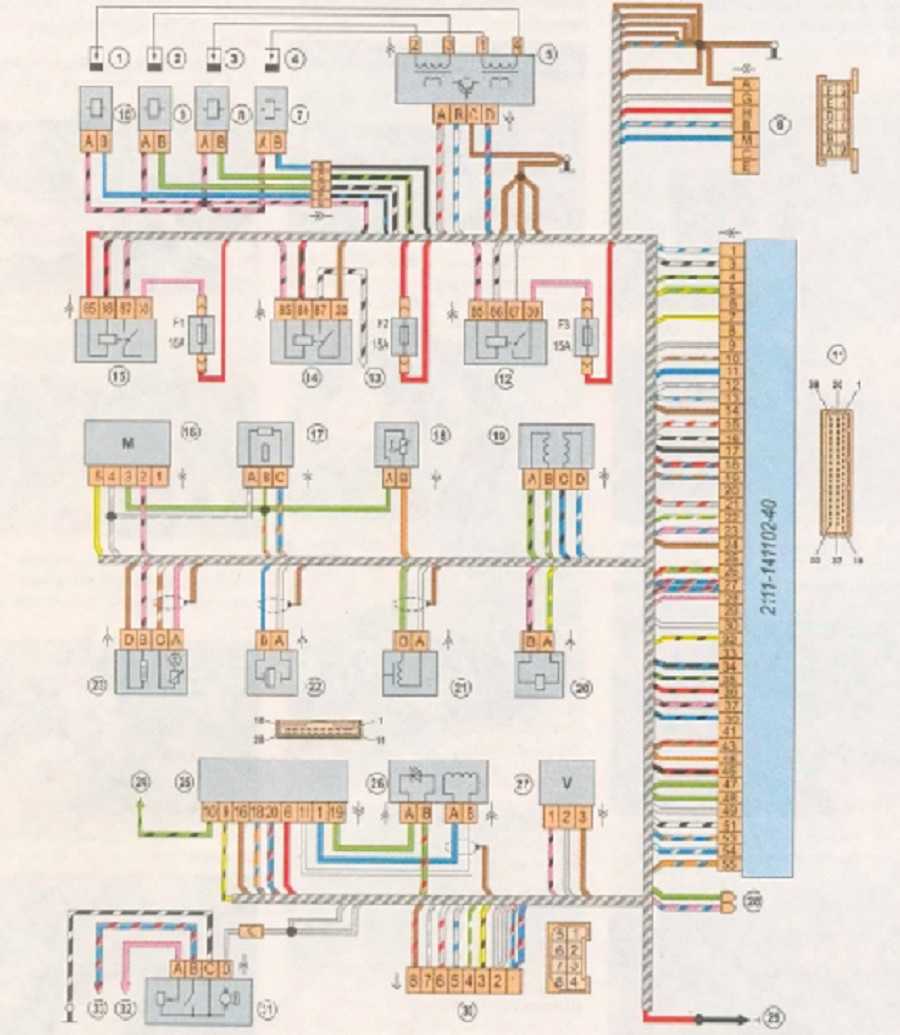

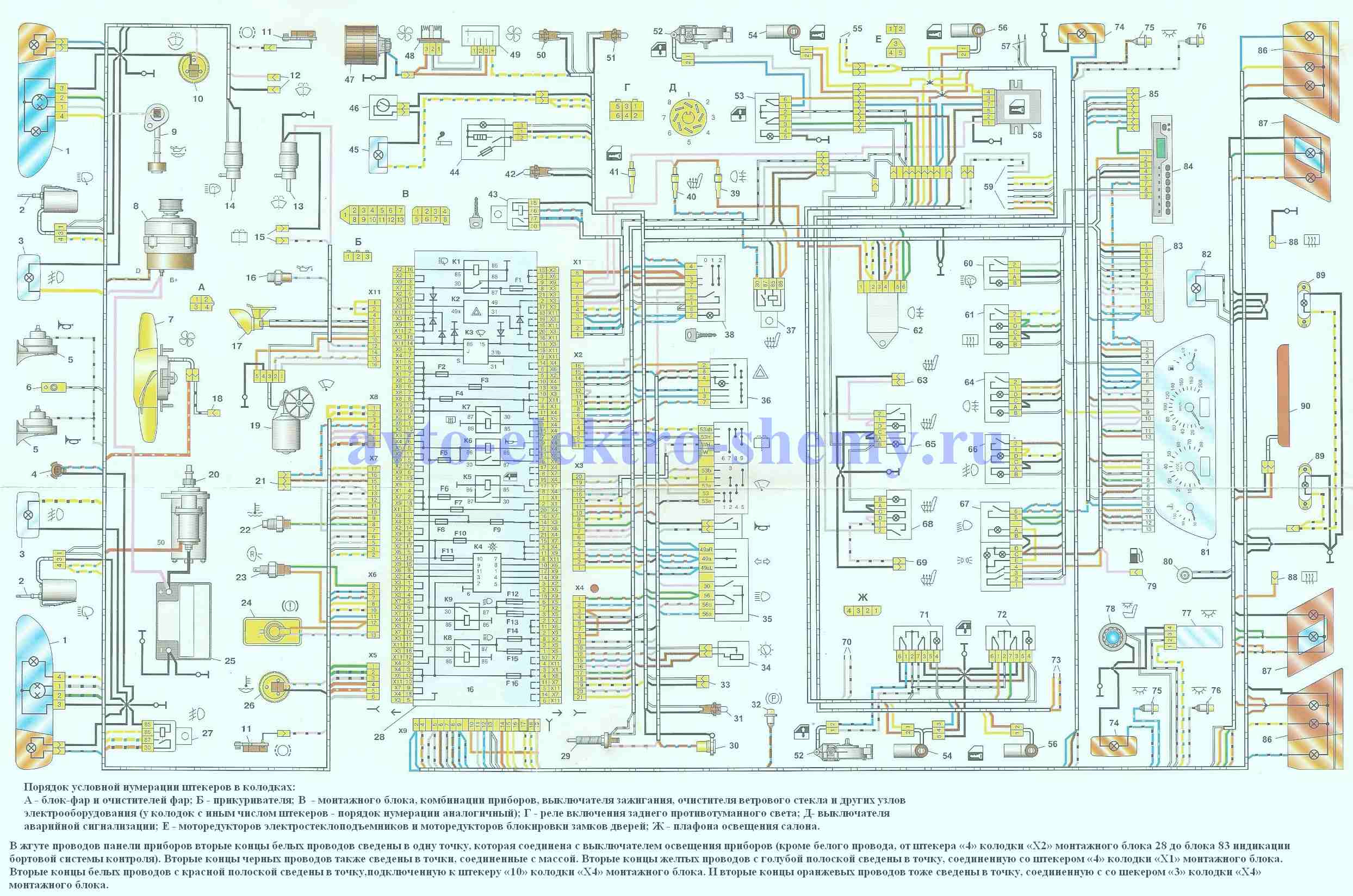

Схема ваз 2115

Дополнительный стоп сигнал на ВАЗ 2112 или 2172

На автомобилях 2112 в качестве дополнительного стоп сигнала используется стоп сигнал установленный на заднем спойлере. На некоторых автомобилях 2112 спойлер отсутствует, а некоторым он просто не нравится. В данной статье мы предложим альтернативный способ дополнительного стоп сигнала устанавливаемого в салоне на автомобилях 2112. На автомобилях ВАЗ 2172 имеется собственный стоп сигнал и данная статья может послужить разве что альтернативой штатному, если он вас не устраивает.

Как альтернативу штатному стоп сигналу на спойлере мы предлагаем установить дополнительный стоп сигнал в салоне на задней двери. Прежде всего если вы демонтируете задний спойлер необходимо заглушить и герметизировать место выхода проводов для стоп сигнала спойлера из звдней дверцы. Лучший вариант это обрезать колодку заизолировать концы проводов и утопить их в полости двери. После этого залить герметиком место выхода проводов для предотвращения попадания влаги в полость задней двери. Далее подбираем в магазине по вкусу понравившийся стоп сигнал. Рекомендации Лучше всего выбрать в виде полосы с креплением на концах, наиболее оптимально подходит к конструкции задней двери

Кроме того следует обратить внимание на то, что если вы выбираете светодиодный стоп сигнал. Яркости свечения днем особенно при затонированном заднем стекле будет не хватать для контарстного свечения

Крепление стоп сигнала лучше выполнить на верху задней двери так как верх стекла не закрыт дворником. Также при каком либо не габаритном грузе в багажнике риск повреждения стоп сигнала при установке ближе к крыше намного ниже.Монтаж стоп сигнала можно выполнить при помощи монтажного двухстороннего скотча, при этом необходимо строго соблюдать технологию, так как нагрузка на него значительные и стоп сигнал может отпасть под собственным весом. Наиболее надежно будет закрепить стоп сигнал при помощи саморезов. Производим разметку на задней двери и выставляем стоп сигнал точно по центру. После разметки сверлим отверстия через корпус держателей стоп сигнала и металл задней двери. Перед установкой стоп сигнала обрабатываем отверстия мовилем и прикручиваем стоп сигнал. Коруса стоп сигналов как правило черные поэтому если вы применили блестящие саморезы, то для обеспечения согласования цветов можно заклеить головки саморезов черным монтажным скотчем. После крепления дополнительнго стоп сигнала необходимо осуществить его электрическое подключение. Минусовой провод можно сразу завести под один из крепежных саморезов конструкции, обеспечив тем самым контакт с массой кузова. В противном случае его придется тянуть вмсетсе с плюсовым контактом до ближайшего резьбового соединения внизу двери. Плюсовой контакт лучше всего взять с нижнего провода основных стоп сигналов расположенных также на задней двери. Может появится идея подключения стоп сигнала в месте захода связки проводов от крыши к задней дверце, но в этом случае есть минусы в том, что связка постоянной изгибается также бывает в сырости и труднодоступна. В следствии этого лучше отказаться от данной идеи для предотвращения повреждения штатной проводки в данном месте. Провод заводим за уплотнение стекла задней двери и далее по кромке стекла под уплотнителем ведем его до низа дверцы. Доводим провод до платы задних лам и подсоединяем к контакту «+» стоп сигнала. (рисунок 1) При этом лампу стоп сигнала надо заменить на светодиодную с меньшей мощностью или произвести подсоединение непосредственно к красному проводу (также можно посмотреть на рисунке 1) приходящим к колодке платы задних фонарей, это необходимо для соблюдения проводимой расчетной мощности платы фонарей и предотвращения перегорания контактов платы.

рисунок 1 Дополнительный стоп сигнал установлен. (рисунок 2)

рисунок 2 (задняя дверь открыта, поднята вверх) Теперь вы сами можете контролировать работу стоп сигналов, тем самы гарантируя безопасное торможение для участников движения следующих за вами, что отразится и на вашей безопасности в том числе. Отражение красного света в салоне можно будет увидеть в зеркале заднего вида при торможнии.

Снятие, разборка и тюнинг

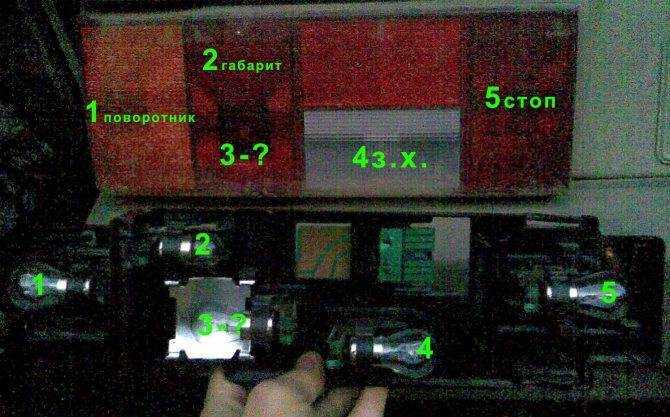

С конструкцией фонаря и его схемой мы разобрались, менять лампочки умеем, теперь попробуем произвести небольшой тюнинг этих световых приборов. Но сначала научимся снимать фонарь, разбирать (точнее, ломать) и собирать (т. е. чинить).

Снятие заднего фонаря

Открываем крышку багажника, находим в обивке карман, закрывающий тыльную часть фонаря, открываем его. Снимаем колодку питания, вынимаем плату с лампами. Все эти действия подробно описаны в разделе «Как заменить лампы». Отгибаем обивку по краям фонаря, находим 4 гайки, расположенные по периметру. На фото ниже две из них отмечены стрелками.

Фонарь фиксируется четырьмя гайками

Отворачиваем их ключом на 8. Тянем фонарь по направлению стрелки на фото ниже, вынимаем его из кузова.

Снятие заднего углового фонаря

Разборка

Как и на большинстве предыдущих моделей ВАЗ, задний фонарь у 2115 неразборный, так что будем ломать. Самый обычный вариант – просто отрезать стекло по периметру. Автор следующего фото использовал для этого болгарку.

Отрезание стекла заднего углового фонаря угловой шлифмашинкой с отрезным кругом

Прошлись по периметру, где отрезным кругом не подлезть, используем обломок полотна ножовки по металлу. Аккуратно отверткой поддеваем стекло и с небольшим усилием (в одном месте оно приклеено к ребру корпуса, до которого пилой не добраться) рассоединяем.

Снятие стекла с корпуса фонаря

Набор циркулярных насадок

Сборка

Собирать фонарь, конечно, мы будем после тюнинга, но поместим этот пункт рядом с разборкой. Собираем при помощи паяльника и герметика. Прикладываем стекло к корпусу, прихватываем их между собой разогретым паяльником в десятке точек – просто, чтобы конструкция не развалилась.

Временно прихватываем стекло паяльником

Теперь тщательно проходим паяльником по периметру, спаивая обе части фонаря между собой так, чтобы было не только прочно, но по возможности и герметично.

«Пайка» корпуса заднего фонаря

Ну и чтобы влага не попала внутрь фонаря наверняка, промазываем шов герметиком.

Герметизация шва герметиком

Как только герметик высохнет, сборку заднего фонаря можно считать оконченной.

Тюнинг

Рассмотрим несложный, но весьма интересный способ тюнинга задних фонарей. Прелесть его не только в простоте, но и в широком выборе внешнего вида светового прибора и одновременно в предельно низкой цене работ. Тюнинговать будем только стоп-сигналы/габариты, но при желании то же можно проделать и с указателями поворотов или противотуманками (разобрать внутренние задние фонари можно по тому же алгоритму).

Суть метода сводится к следующему: из плотного картона вырезаем накладку, повторяющую размер окна габаритного света. В принципе, таких окон в каждом фонаре на ВАЗ 2115 два, но мы из двух сделаем одно, срезав разделяющую их алюминиевую перегородку на отражателе корпуса.

Эту перегородку мы срежем

В этой накладке вырезаем все, что нам заблагорассудится. Посмотрите несколько способов и при желании повторите их или вырежьте свой.

Варианты фигур на накладке

А дальше у нас есть два пути – прихватить эти маски к стеклу клеевым пистолетом или закрасить стекло изнутри по шаблону непрозрачной красной краской. Красной – чтобы снаружи маску при потушенных лампах не было видно. Красить можно как прорезанные части, используя картонный шаблон в качестве трафарета, так и наоборот – отметить вырезанные места маркером, убрать шаблон и закрасить все остальное. Если будем оставлять маски, а не красить, то, естественно, они должны быть красного цвета, чтобы не просвечивали.

В работе выглядеть это будет так

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
В гнезде, куда устанавливается лампочка стопа, окислились контакты;
Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

ВАЗ 2110;
ВАЗ 2107;
Тойота Рав 4;
Форд Фьюжн;
ВАЗ 2114;
ВАЗ 2115;
Форд Фокус;
Шевроле Лачетти;
Лада Гранта;
Хендай Акцент;
Рено Логан;
Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Тюнинг задних и передних световых конструкций

Очень часто автовладельцы хотят сделать тюнинг оптики ВАЗ 2114. Но это не говорит о том, что требуется приобрести в магазине новые устройства: существует возможность довести до ума существующие части.

Как правильно выбрать бокс для автомобиля – советы экспертов

Замена штатных фар на тюнинговые

После покупки автомобиля можно доработать штатные приборы освещения. Кроме этого, допускается замена заводских устройств на тюнингованные. Это несложно, потому что измененная оптика по размеру соответствует заводской.

Переделка передних фар

Тюнинг передних фар ВАЗ 2114 возможен несколькими путями:

Установить ксенон

Прибегать к этой модернизации следует с осторожностью, так как яркий свет способен ослепить встречного водителя, что грозит ДТП. Ксенон запрещен законодательно, и владельцы этих ламп обязаны будут заплатить штраф.
Наложить светодиодные накладки. Самый простой вариант – на заводские элементы наклеивается накладка, что преображает общий вид стандартных приборов

При этом вмешиваться в фабричную конструкцию не придется.
Монтировать накладки. Вариант изменения осветительных приборов, при котором накладки монтируют на фары.
Установить новые диоды. Специалисты советуют произвести разбор устройства и заменить стандартные диоды на модернизированные.

Самый простой вариант – на заводские элементы наклеивается накладка, что преображает общий вид стандартных приборов. При этом вмешиваться в фабричную конструкцию не придется.
Монтировать накладки. Вариант изменения осветительных приборов, при котором накладки монтируют на фары.
Установить новые диоды. Специалисты советуют произвести разбор устройства и заменить стандартные диоды на модернизированные.

Заводские конструкции часто выходят с завода без противотуманных световых элементов. Это удобная осветительная конструкция для автовладельца. Рекомендуется выполнить реконструкцию и провести установку ПТФ в бампер автомобиля.

Переделки задних фар

Известно много вариантов модернизации задних оптических приборов. Тюнинг задних фонарей ВАЗ 2114 своими руками несложен:

Распространенным способом считается замена классических блоков осветительных приборов модернизированными. Главное отличие будет заключаться в том, что лампочки будут прикручены в иных местах и световые устройства будут другого вида.
Вторым способом изменения задних фонарей ваза считается разбор заводских приборов и замена в них начинки. Далее наносятся на стекла рассеиватели — светодиодные полоски — и все подключается в электоцепь.
Третий вариант – использование светодиодов, которые в значительной степени улучшают световые показатели фар ВАЗ 2114.

Неисправности и ремонт

Чтобы выполнить ремонт фары ВАЗа, ее необходимо снять.

В случае с задними фарами следует заменить стандартные патроны и фишки на качественные, а стыки проклеить герметиком. Это избавит от проблем с контактами и неправильной работой модулей.

Если не работают передние фонари ВАЗа, то нужно осмотреть:

фишки и проводку;
лампы;
состояние стекла.

При обнаружении проблем в проводке меняются неисправные детали. Перегоревшие световые элементы удаляются и монтируются новые. Если разбито стекло, то его не сложно переклеить на герметик или убрать дефект с помощью специального клея.

Если после всех работ плохо светят фары, то требуется замена оптики на новую. Для этого нужно определиться с производителем и приобрести комплект подходящих ламп.

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

поставить автомобиль на эстакаду;
установить ручник;
снять защиту;
удалить контакты ос старого датчика;
подставить емкость и снять лягушку;
выкрутить неисправный прибор и заменить его новым.

Дальше даем ему немного отстояться и проверяем масло в коробке передач. Подливаем до нужного уровня и собираем все конструкцию обратно.

Внимание цена на новый датчик в пределах 250 рублей.

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон — снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно — зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку — целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет — прибор неисправен.

Внимание: когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

Основные выводы и рекомендации профессионалов

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Внимание: когда все в норме, а фонари не горят, может быть причина в контакте лампы, поэтому даже при вкручивании новой обязательно нужно проверить ее работоспособность. Как говориться в народе, чем черт не шутит, ведь поломка может быть самая легкая, а вот повлечь за собой множество неприятностей

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Сроки замены и выбор оптики

Кроме вышеописанных трудностей, знакомых автомобилистам, ездящим на большие расстояния, существуют более банальные причины, связанные с амортизацией самой фары. Определенного срока годности у этого механизма нет, но лампы со временем «выгорают», приходит в негодность материал отражателя и рассеиватель.

Последние два элемента имеют срок годности напрямую связанный с материалом, из которого они изготовлены и методами ухода за автомобилем. При этом даже самые лучшие из них все равно подвержены попаданию грязи связанной с разгерметизацией конструкции фары.

Выбор фар крайне важен для удобства автомобилиста. Если говорить точнее, то важна не сама фирма производитель (хотя она влияет на характеристику света), а идентичность осветительных приборов. Если у вас на автомобиле стоят штатные фары, а вы решили заменить лишь одну, то найдите оригинальную. Не стоит брать, внешне аналогичные, АВТО СВЕТ или BOSCH.

Выбор оптики

С технической точки зрения фары будут одинаковы, но технология изготовления оптики у разных фирм отличается, как следствие вы получите две отчетливо разные фары. Даже если вам плевать на внешний вид автомобиля не забывайте о свойствах ваших глаз.

Человеческое зрение и мозг имеют ряд особенностей и в данном случае они проявятся в том, что более мощная фара будет создавать «зону сумерек» вместо света более тусклой. Следовательно, улучшения видимости не произойдет, а мозг будет воспринимать «слепую зону» почти так же, если бы ее не было вовсе.

Замена заднего фонаря и его элементов

Лампы заднего фонаря ваз 2110

Замена заднего фонаря происходит по схеме:

открепить от клеммы «минусовой» аккумуляторной батареи провод;
открыв крышку багажника, открутить винты, которыми крепится задняя обивка багажника (2 шт);
отжав заднюю обивку, отогнуть боковую обивку, что даст возможность доступа к деталям соединения заднего фонаря;
рассоединить фонарь и колодку с проводами;
окрутить гайки, которые удерживают задний фонарь и снять шайбы;
снять фонарь с автомобиля;
освободить корпус фонаря от держателя и ламп, сжав лапки фиксатора;
установить новый фонарь, выполняя действия в обратной последовательности;
заправить под уплотнитель боковую обивку.

Замена ламп габаритки и задних фонарей

Лампы задних противотуманных огней в ваз 2110

Меняя лампу габаритов автомобиля, необходимо произвести следующие действия:

вынуть из оптического элемента лампу вместе с патроном;
вынуть лампу из патрона.

Замена лампочек в задних фонарях производится по следующему алгоритму:

лампы менять нужно со стороны багажного отделения;
снять контактную часть вместе с лампами (она удерживается в корпусе фонаря при помощи защелок).

Боковые указатели поворота

В случае неисправности освещения боковых указателей поворота, нужно проделать следующее:

сдвинуть боковой указатель поворота по направлению вперед, оттянув его заднюю часть;
снять вышеуказанную деталь;
отсоединить патрон с лампой;
заменить лампу, сдвинув чехол;
если нужно заменить патрон, необходимо отсоединить провода.

Лампочка номера автомобиля

Лампочка подсветки номера ваз 2110

Если не горят фонари, которыми освещается номер автомобиля, действия должны быть такими:

отвернуть два самореза крестообразной отверткой и вынуть плафон;
заменить лампу, предварительно убрав прозрачную крышку сверху.

Стоп-сигнал и задний ход

Снять и установить фонарь стопового сигнала и свет заднего хода можно по следующей схеме:

снять плату фонаря, сжав выступы;
извлечь лампу, произведя нажатие вниз и поворот против часовой стрелки;
отсоединить разъем проводки;
открутить гайки (две крайние и две средние) декоративной накладки, используя инструмент соответствующего размера;
снять накладку;
открутить две гайки, которыми закреплен фонарь, и снять его.

Лампочка противотуманки

Для качественной замены источника света в противотуманной фаре, снимать ее не требуется.

Итак:

отсоединить минусовой провод (его клемму) от вывода аккумулятора;
снять резиновый защитный колпак с опоясывателя на обратной стороне отражателя;
снять с вывода отражателя наконечник «минусового» провода;
отвести скобу крепления лампы в виде пружины, сжав ее пальцами;
вывести лампу из отверстия, которое находится в отражателе;
отсоединить от провода лампы наконечник «плюсового» провода.

Собрать лампу можно, соблюдая обратный порядок действий.

Замена всей противотуманной фары

Если требуется заменить всю противотуманную фару, действия такие:

отсоединить колодку ее проводов от жгута;
открутить два самореза крепления облицовки крестообразной отверткой;
снять облицовку;
снять фару;
установить новую фару в обратной последовательности.

Замена датчика

Осуществляется данная процедура довольно просто. Поскольку необходимо залезть под авто, то настоятельно рекомендуется завести его на яму. В таком случае прибор будет превосходно видно.

Поэтому стоит выполнить процедуру самостоятельно. Главное здесь не терять время с установкой нового прибора. Если упустить нужный момент — из отверстия может хлынуть масло прямо на одежду. Лучше заранее подготовить тазик.

Пошаговый план замены должен выглядеть следующим образом:

Контакты датчика освобождаются от защиты, затем отсоединяются.
Прибор откручивается ключом на 22. Если же инструмент оказывается бессильным (а подобное возможно из-за близости масла), то необходимо вооружиться молотком и зубилом. Правда, здесь следует быть предельно внимательным, чтобы сильно не забрызгало.
Сразу после снятия неисправного датчика, необходимо закрутить новый. Причина подобной оперативности уже объяснялась выше. К слову, коробку следует протереть от масла, если оно протекло.
Контакты и защита возвращаются на место.
При необходимости доливается масло.

После замены следует проверить прибор на работоспособность: включить зажигание и заднюю передачу. При этом авто заводить нет необходимости.
