Два важных момента
В момент первого включения желательно измерить мультиметром ток в цепи и падение напряжения на каждом светодиоде. Если полученные данные будут отличаться от расчётных, то нужно пересчитать сопротивление резистора. Иначе, ток в схеме может оказаться слишком заниженным (с потерей яркости) или завышенным (с перегревом чипа светодиода).
Как в последовательном, так и в параллельном включении светодиодов нельзя делать расчеты, ссылаясь исключительно на способность источника питания обеспечить нужный ток или напряжение. Важны оба этих параметра, произведение которых даёт мощность. Мощность блока питания всегда должна быть больше мощности потребления, чтобы гарантировать стабильную и продолжительную работу всего устройства.
Как определить полярность светодиода?
Самостоятельное определение светодиодной полярности осуществляется несколькими несложными методами:
- посредством измерений;
- по результатам визуальной оценки;
- при подключении к источнику питания;
- в процессе ознакомления с технической документацией.
К числу самых распространенных вариантов определения полярности светоизлучающих диодов относятся первые три способа, которые должны выполняться с соблюдением стандартной технологии.
Использование тестирующих устройств
С целью максимально точного определения светодиодной полярности, щупы мультиметра подключаются непосредственно к диоду, после чего отслеживаются показания тестера. При высвечивании на шкале «бесконечного» сопротивления, провода щупов меняются местами.
Если тестер показывает какие-либо показатели конечного значения в условиях замеров сопротивления проверяемых светоизлучающих диодов, то можно быть уверенным в подключении прибора с соблюдением вида полярности, а данные о расположении «плюса» и «минуса» являются точными.
Проверка светодиодов мультиметром
Наиболее удобно выполнять замеры мультиметром цифрового типа, имеющим оптимальные показатели разрядности шкалы на дисплее.
Визуальное определение полярности
Несмотря на множество существующих в настоящее время видов конструкций светодиодного оборудования, наиболее широкое распространение получили излучающие свет диоды, заключенные в цилиндрический корпус D от 3,5 мм.
Наиболее мощные диоды сверх яркого типа обладают планарными плоскими выводами, промаркированными «+» и «-».
Устройства в цилиндрическом корпусе имеют внутри пару электродов, отличающихся площадью. Именно катодная часть светоизлучающих диодов отличается большей электродной площадью и наличием характерного скоса на «юбке».
Светодиоды, применяемые в поверхностном монтаже, обладают специальным скосом или «ключом», указывающим на катод или минусовую полярность.
Подключение к источнику питания
Передача питания от элементов с постоянным напряжением — один из самых наглядных вариантов определения диодной полярности, требующий использования специального блока с поступательным регулированием напряжения, или традиционной аккумуляторной батареи. После подключения, постепенно повышаются показатели напряжения, что вызывает свечение светодиода и свидетельствует о правильном определении полярности.
Подключение диодов к питанию
Чтобы проверить работоспособность светового диода, в обязательном порядке подключается резистор токоограничивающего типа с сопротивлением от 680 Ом.
Последовательное подключение
При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.
Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).
Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:
Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!
Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.
Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.
Вот пример готового устройства:
Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.
И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.
Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.
Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:
Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.
Светодиодная лента RGB 12В SMD5050
В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.
Здравствуйте уважаемые Знатоки. Мне нужно собрать 2 шт. LED светильник состоящий из 20 диодов по 3W, а второй из 40 диодов. Напряжение у каждого 3,2-3,4 V, 600-700mA. Драйверы на них получаются достаточно дорогие, посоветуйте как можно их подключить в сеть 220v. Тут представлены схемы без трансформатора через мост ну и там конденсаторы и резисторы. Подскажите её можно использовать для запитки фонаря, и как подобрать детали, Был бы очень признателен если бы кто то расписал как и что делать а главное из чего. Благодарю
Отвечает Друзь. Проще поставить диоды на 20-30 Ватт или использовать линейки светодиодные. Есть мощные диоды которые сразу подключаются в 220 вольт. У них драйвер расположен на подложке вместе с диодом, получается недорого и просто. Схема подключения светодиодов есть у меня на сайте в разделе «Питание».
Подключил 4 потолочных светильника с Led Driver,но почемуто один самый первый или самый последний в цепи мигает при выключином свете. Менял провода местами,менял блок,ничего не помогает.подскажите
Может выключатель с подсветкой. Выключатель должен размыкать фазу. Бывает небольшая наводка с другой линии на 220 вольт, заряд постепенно накапливается и светильник вспыхивает. Да и китайская схемотехника тут тоже влияет.
Добрый день. Есть светодиодная матрица на на 64 светодиода 2835 включенная в 220в на ней есть 3-и микросхемы, произведение китайское. Проблема заключается в том, что есть подсветка не всех светодиодов при выключенном 1-м из проводов из сети, т.е. работает как ночник. Что можно сделать.
Пир выключении необходимо разрывать фазу, а не ноль. Может у вас выключатель с подсветкой.
Пытаюсь заменить галогеновое освещение на светодиодные лампы. От сети 220v питание идет на трансформатор HTM 70/230-240 OSRAM. Далее 12v двумя линиями по 3 лампы в каждой, подключенных параллельно. Лампы OSRAM LED STAR MR16 35 36° по 5w. При включении горят с мерцанием частотой 50гц. Как устранить мерцание с использованием готовых комплектующих, которые можно купить в магазине ( не «сделай сам»).
Купите хороший блок питания на 12 вольт и проблема исчезнет. Можете поставить параллельно конденсатор на 500-1000 микрофарад.
Здравствуйте. Вопрос такой: в здании поменяли светильники с накаливания на светодиодные. При снятии векторной диаграммы со счётчика электроэнергии заметили, что характер нагрузки поменялся на активно-емкостную (ток стал опережать напряжение на 30 градусов). Не может ли быть связано с установленными в светильника конденсаторами? Спасибо.
Коэффициент мощности изменился из-за светильников.
Добрый день! На приборе установлено устройство плавного пуска ламп накаливания (220 вольт), при замене на светодиодные лампы, последние начинают мерцать. Можно ли что нибудь сделать?
Уберите блок плавного пуска.
Доброго здоровья. Светодиод 3в. 20ма.сколько светодиодов можно подключить последовательно .Блок питания с гасящим конденсатором.
Длина цепи ограничена напряжением. 73 светодиода можно подключить без гасящего конденсатора.
Здравствуйте, как лучше подключить 1w диод от аккумулятора 6v, подойдет ли драйвер с питанием 12v из китая?
На схемах вроде всё указано, а дальше уже вам выбирать.
Где можно применить
Линзы для светодиодов
Светодиоды можно применять где угодно, насколько позволяет фантазия владельца авто. Их можно использовать как противотуманные фары, в качестве дополнительной подсветки, интегрировать в поворотники, а также сделать подсветку салона. О подсветке салона стоит поговорить подробнее, так как это интересует многих автолюбителей. Все что нужно для начала – это приобретение нескольких комплектов светодиодной подсветки, включающей в себя несколько ярчайших светодиодов со встроенными линзами. Не стоит скупиться и экономить, светодиоды плохого качества не оправдают того, что ждет владелец авто от светодиодной подсветки.
Стоит обратить внимание и на длину проводов в комплекте светодиодов, чем больше длина, тем, естественно, лучше. Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно
Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю
Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю
Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю.
Крепления
Стоит знать, что каждый предохранитель и электрическая цепь в транспортном средстве рассчитаны на строго определенную нагрузку, для каждого элемента свою.
Подключение через предохранители защитит от скачков напряжения, и как следствие, предохранит оборудование от сбоев в работе и поломки. Причем переживать за то, что светодиоды могут разрядить аккумулятор, не придется, так как они потребляют совсем небольшое количество энергии.
Кроме эстетической составляющей, светодиодная подсветка несет и практическую функцию, поэтому к установке и подключению, а также и к приобретению светодиодов, нужно подойти со всей ответственностью и с соблюдением всех мер безопасности.
Виды источников питания на 12 В
Светодиод любого типа должен подключаться к источнику питания (ИП) со стабилизированным током на выходе. Однако производители светодиодных светильников часто экономят на качестве и устанавливают в них недорогие блоки питания с отсутствие стабилизации.
Наиболее распространены бестрансформаторные блоки питания (БП) на 12 В с гасящим конденсатором и токозадающим резистором на выходе. В таких схемах отсутствует какая-либо стабилизация и защита. В результате скачки сетевого напряжения ничем не нивелируются и негативно отражаются на работе светильника. Тем не менее, схема настолько дешевая, что часто встречается в светодиодных лампах и прочих устройствах.
При подключении маломощных светодиодов от аккумулятора с напряжением питания 12 В можно ограничиться резистором, правильно подобранным по сопротивлению и мощности. Исключение составляет бортовая сеть автомобиля, в которой напряжение может колебаться в широких пределах. Так что при конструировании светодиодной схемы, например для автомобиля, без стабилизатора тока (драйвера) не обойтись.
В самом простом случае драйвер можно сконструировать своими руками на линейной ИМС LM317T, стоимость которой составляет около 0,2$. В этом случае для получения стабильного напряжения на 12 В достаточно минимального набора элементов в обвязке. При суммарном токе через светодиоды до 300 мА она отлично работает без дополнительного охлаждения. Типовая схема включения LM317T в качестве стабилизатора тока приведена ниже.
Существуют также нестабилизированные блоки питания, в которых последовательно включены: понижающий трансформатор, выпрямитель и емкостной фильтр (конденсатор). Их использование оправдано лишь в жилых районах со стабильным напряжением сети, так как любое проявление скачков и импульсных помех будет отрицательно влиять на работу светодиодов.
Для светодиодов гораздо надёжнее импульсные источники питания на 12 В. Они гарантируют высокий КПД, стабильный выходной ток и напряжение при перепадах сети питания.
Разновидностью импульсного ИП на 12 В можно считать компьютерный блок питания. В старых моделях на 250 Вт нагрузочная способность по выходу +12 В составляет 10 А, что более чем достаточно для включения нескольких мощных светодиодов даже с падением напряжения 12 вольт. Если габариты и шум вентилятора – не помеха, то бывшему в употреблении блоку питания от компьютера можно подарить вторую жизнь.
Если же форм-фактор и эстетические показатели имеют значения, то для светодиода или светодиодной сборки лучше купить готовый БП на 12 В. Его стоимость сильно зависит от мощности и варианта исполнения (в корпусе или без него).
Для тех, кто плохо разбирается в электричестве, напомним, что существуют источники переменного напряжения на 12 В. Внутри такого блока расположен понижающий трансформатор с предохранителем, а на корпусе присутствует надпись: «Output AC 12 V», что означает: «выходное переменное напряжение 12 В». К нему запрещается напрямую подключать светодиоды. Чтобы использовать его в светодиодном освещении, нужно как минимум, дополнить схему диодным мостом, конденсатором и стабилизатором тока на LM317T.

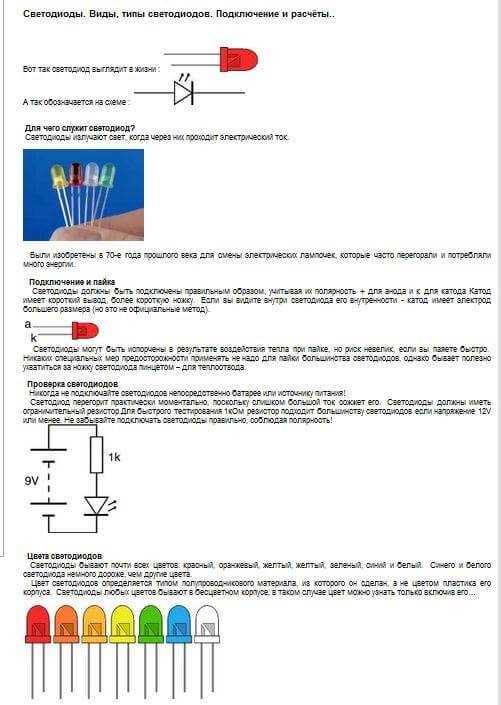

Как определить полярность светодиода
Полярность светодиода можно определить тремя способами:
- У традиционного светодиода, длинная ножка (анод) является ПЛЮСом. А короткая (катод) соответственно МИНУСом. На пластиковом основании (головке) светодиода есть срез, он обозначает расположение катода или минуса.
- Присмотритесь внутрь светика. Контакт в виде флажка — минус. Тонкий контакт — плюс.
- Используйте мультиметр. Установите центральный переключатель в режим «прозвонки». Щупами прикоснитесь к контактам проверяемого светодиода. Если светодиод засветится — тогда красный щуп прижат к плюсу светодиода а черный, соответственно к минусу.
N.B. Хотя на практике последний способ иногда не подтверждается.
Номинальное напряжение для большинства светодиодов 2,2 — 3 вольта. Светодиодные ленты и модули, которые работают от 12 и более вольт, уже содержат в схеме резисторы.
- https://ledjournal.info/shemy/podklyuchenie-svetodioda.html
- https://le-diod.ru/podklyuchenie-ustanovka/podklyuchenie-svetodiodov/
- https://svetilnik.info/bez-rubriki/kak-pravilno-podklyuchit-svetodiod.html
- https://lampagid.ru/vidy/svetodiody/podklyuchenie-k-220-v
- https://svetosmotr.ru/kak-podklyuchit-svetodiodnuyu-lentu-v-avto/
- https://ledno.ru/svetodiody/podklyuchenie-svetodiodov.html
- https://elektronchic.ru/domashnij-elektrik/podklyuchenie-svetodioda.html
- https://silatoka.net/kak-podklyuchit-svetodiod
- https://electrohobby.ru/kak-podkl-svetdiod-220-hgt.html
Варианты подключения
Самое время ознакомиться с основными вариантами подключения.
К одному резистору
Типичная схема подключения.
Как мы уже выяснили выше, светодиод имеет полярность. Поэтому он подключаетсяк источнику питания постоянного напряжения. Самые распространенные виды потребляют около 10-20 мА. По сути – это главная характеристика детали. Вторым параметром указывают падение напряжения. Для обычных светодиодов оно находится в пределах 2-4 В.
Единственная правильная схема подключенияосуществляется с токоограничивающим резистором. Он подбирается по закону Ома. Сопротивление рассчитывается как разница напряжения источника и падения напряжения, деленная на произведение максимального тока диода и коэффициента надежности (обычно равен 0,75).
Также необходимо вычислить мощность резистора. Она рассчитывается по простой формуле: разница напряжения источника и падения напряжения в квадрате, деленная на сопротивлениев омах.

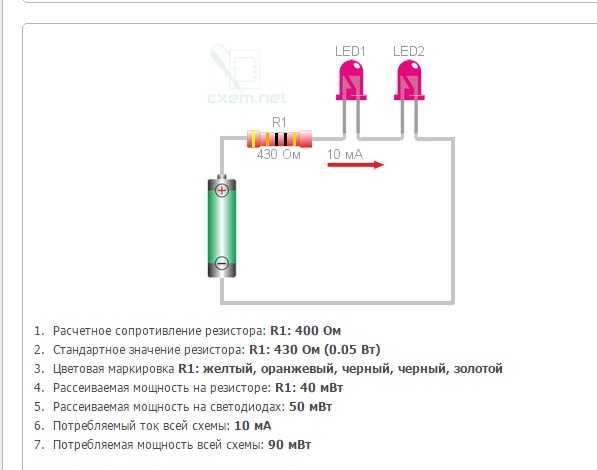

Последовательное подключение нескольких LED

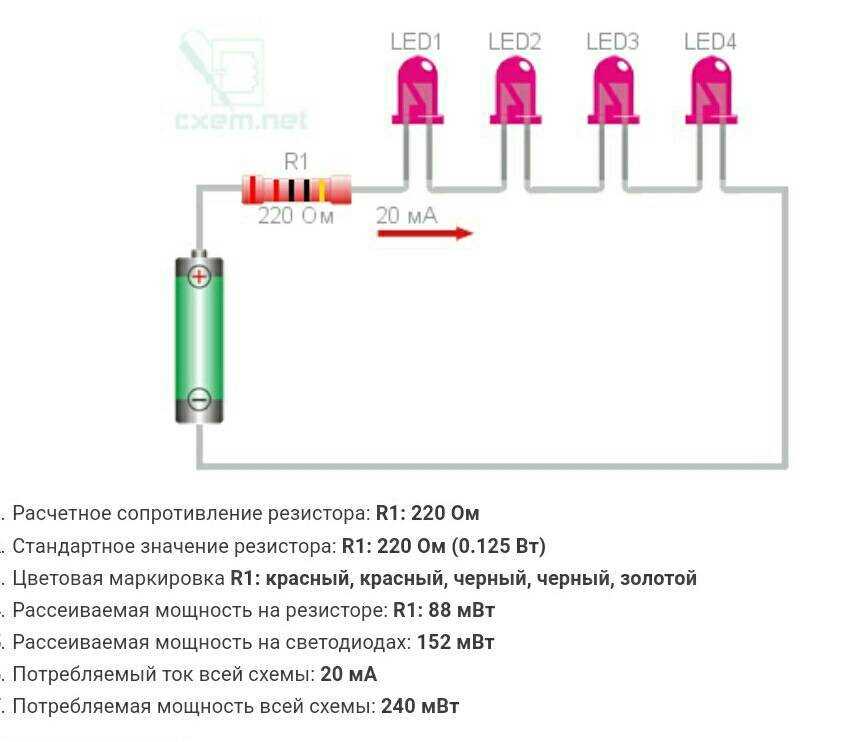

Принципиальная схема последовательного подключения.
Последовательное подключение – это установка двух и более светодиодов в один ряд. В данной схеме также используется один токоограничивающий резистор. Формула расчета аналогична для единичного диода, но падение напряжения суммируется.
Для примера возьмем наш теоретический светодиод белого цвета на 3 вольта и 20 mA. Мы последовательно подключаем три единицы. Таким образом, сумма нашего падения напряжения составит 9 вольт. Остаток в три вольта делим на силу тока в 0.02 ампера с коэффициентом надежности 0,75. В результате мы узнаем что нам потребуется один резистор на 200 Ом.
Каждый диод к отдельному резистору
Принципиальная схема параллельного подключения.
В данной схеме каждый светодиод подключается к плюсу и минусу источника питания. Несмотря на то, что в Сети можно найти схемы с одним общим резистором, на практике такое решение нецелесообразно. Даже в одной партии диоды различаются по параметрам потребляемого тока и падения напряжения. В итоге мы получим разную интенсивность свечения диодов. Сопротивление рассчитывается для каждого диода отдельно.
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

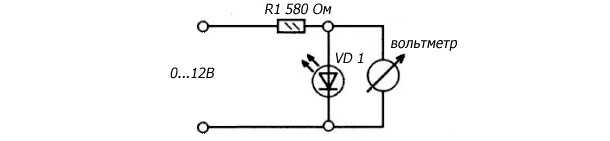

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Видео о подключении
Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.
В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:
- важнейшим параметром светодиода является его рабочий ток;
- на гасящих резисторах бесполезно рассеивается энергия;
- применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
- в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.
Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.
Поделиться с друзьями:
Совсем недавно мы рассказывали, как разобрать светодиодную лампу. В этой статье мы покажем, что находится внутри, как это устроено и как работает.
Как ты, наверное, уже знаешь, лампочки эти бывают на 220 и 12 вольт. Последние сделаны в качестве энергосберегающей альтернативы галогенкам, и это неудивительно, ведь КПД хороших светодиодов выше, чем оный у лампочек накаливания, даже галогенных.
Но не всё так плохо. Более честные последователи дядюшки Ляо смекнули, что если взять несколько мощных светодиодов, посадить их через термопасту на радиатор и приделать импульсный преобразователь-стабилизатор, то всё это вполне может уместиться в привычные габариты.
Китайская промышленность бодро откликнулась на такую потребность и начала клепать микросхемы одну за другой. Одним из примеров вышесказанного является данный экземпляр лампочки.
Заявленная мощность — аж 5 или 6 ватт (производитель сам не определился), 25 светодиодов форм-фактора 5050. Рассеивающие линзы лампы изготовлены из пластика, радиатор — литьё из отходов алюминия и кремния (силумин).
В цоколе расположен вполне честный импульсный преобразователь на микросхеме CSC8513. Информации о ней в интернете немного, но известно, что она предлагается как замена более известной BP3122. Впрочем, на обе есть даташиты.
Вывод: микросхема CSC8513 вполне пригодна для драйвера светодиодов мощностью 5-6 ватт. Внешний транзистор и радиаторы ей не требуются.
Следующие схемы светодиодных ламп предназначены для работы от переменного напряжения 12 вольт. именно его выдаёт трансформатор для галогенок. В связи с этим на входе каждого драйвера имеется мостик, собранный из четырёх диодов, предположительно — Шоттки. Дальше — самый обыкновенный, понижающий или повышающий преобразователь, в зависимости от количества светодиодов и схемы их соединения: параллельное, последовательное или смешанное.
Схема на микросхеме XL6001, информации по ней предостаточно:
Схема на популярной MC34063, из даташита:
Как видим, ничего нового революционного здесь нет. Радует то, что адепты дядюшки Ляо применяют высокоэффективные драйверы, выполняя их на компактных двухсторонних печатных платах, способных поместиться в малюсенький цоколь.
02.03.2015 9zip.ru Авторские права охраняет Роскомнадзор
Как правильно подключать светодиоды
Подключение светодиода возможно только к постоянному электротоку. У каждого источника света этого типа есть инструкция по подключению. Если она затерялась, по производителю можно найти данные в сети интернет и узнать, как правильно подключить конкретные лампочки.
Последовательность сборки:
- определение технических характеристик;
- составление схемы;
- вычисление вольтажа всей цепочки;
- подбор блока питания (драйвера);
- расчет резистора (если питание от напряжения);
- определение полярности диодов;
- пайка схемы;
- подключение блока (драйвера);
- подключение к электросети.
Если схема работает, нужно измерить электроток и потребление энергии. При слишком большом значении тока требуется коррекция.
Чтобы не подключать систему охлаждения, лучше покупать лампочки с мощностью 1-3 В на подложке.
Параллельное подключение
Если подключить LED-лампочки параллельно, напряжение на всех равное, общая сила тока – сумма токов лед-ламп. Их характеристики отличаются даже если они принадлежат к одной партии.
Если подключить к схеме одно сопротивление, на каждый чип будет подаваться ток с различным номиналом, один будет светиться слишком ярко, другой на 60-70% от номинального значения. Это значит, что при параллельном подключении каждому диоду требуется отдельное сопротивление.
Подобные схемы используются редко из-за двух недостатков: большого количества элементов и роста нагрузки при выгорании одной лампочки.
Последовательное подключение
Несколько диодов возможно подключить и последовательно (катод одного припаять к аноду другого). Они должны быть одинаковые, блок питания выбирается с мощностью, соответствующей сумме мощности лампочек.
Ток на все лампочки подается одинаковый, напряжение состоит из суммы падения на каждом диоде. То есть, количество лампочек, которые возможно подключить, ограничено показателями падения напряжения (падение – напряжение, которое использовано для свечения).
У последовательного подключения 2 недостатка:
- если диодов много, у блока питания должен быть большой вольтаж;
- при перегорании одной лампочки перестают светиться все.
От недостатков можно избавиться, если применять смешанное подключение. Диоды делятся на последовательно соединенные группы, которые соединяются параллельно.
При помощи комбинированного подключения производятся светодиодные ленты.
Как включить светодиод в сеть переменного тока
Многих интересует, как подключить светодиод сети 220 В. Подобное возможно, если ток источника света до 20 мА, напряжение не падает более, чем на 2-3 вольта. Если применить формулу расчета драйвера, получается, что сопротивление должно быть 30 кОм.
Резистор будет греться при снижении вольтажа, поэтому важно знать его мощность. Для расчетов используется формула: Р=I2R=U2/R, где:
Для расчетов используется формула: Р=I2R=U2/R, где:
Для расчетов используется формула: Р=I2R=U2/R, где:
U – разность между напряжением сети и падением напряжения на источнике света.
В результате вычислений получается 2 Вт.
В схему включения светодиода обязательно включение дополнительного диода, защищающего от пробоев в ситуациях, когда на выходах светильника возникнет амплитудное напряжение. Недостаток подобной схемы – большие потери энергии из-за выделения тепла.
Более эффективно другое соединение, в которое кроме диода включается конденсатор. Он обеспечивает падение напряжение до требуемого уровня.
Обе схемы упрощенные. Чаще всего они не нужны, так как в большинство светодиодов встроен драйвер, преобразующий 220 В в постоянный вольтаж в пределах 5-24 В.
Без драйвера к электросети возможно подключить светодиодные ленты 220 В, состоящие из 60-и элементов, укомплектованных выпрямителем. То же самое относится к большим СОВ-диодам, в которых 60 лед-кристаллов соединены последовательно. Китайцы начали выпускать модули, укомплектованные стабилизатором (устанавливается на подложку).
