Как выбрать лампочку по ее цоколю

Назначение лампового цоколя

У лампового цоколя два предназначения:

• Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
• Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.

Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

Основные особенности цоколя E27

Цоколь E27 действительно широко распространен, и обладает многими преимуществами. Но узнать его среди других можно прежде всего по характерной конструкции и размерам.

Конструкция

Стеклянная или пластиковая колба может обладать практически любой формой, а вот сам цоколь – стандартный цилиндр с нарезанной резьбой. Именно при помощи этой резьбы он вкручивается в патрон светильника.

Цоколь с демонтированной колбой.

Соединяющаяся часть патрона делается из металла или керамики, на ней есть контакты, передающие электроэнергию на лампочку. На цоколе есть электроды, они принимают это электричество и передают дальше на нити или плату. Дополнительным элементом в конструкции является штенгель, его функция – откачка воздуха.

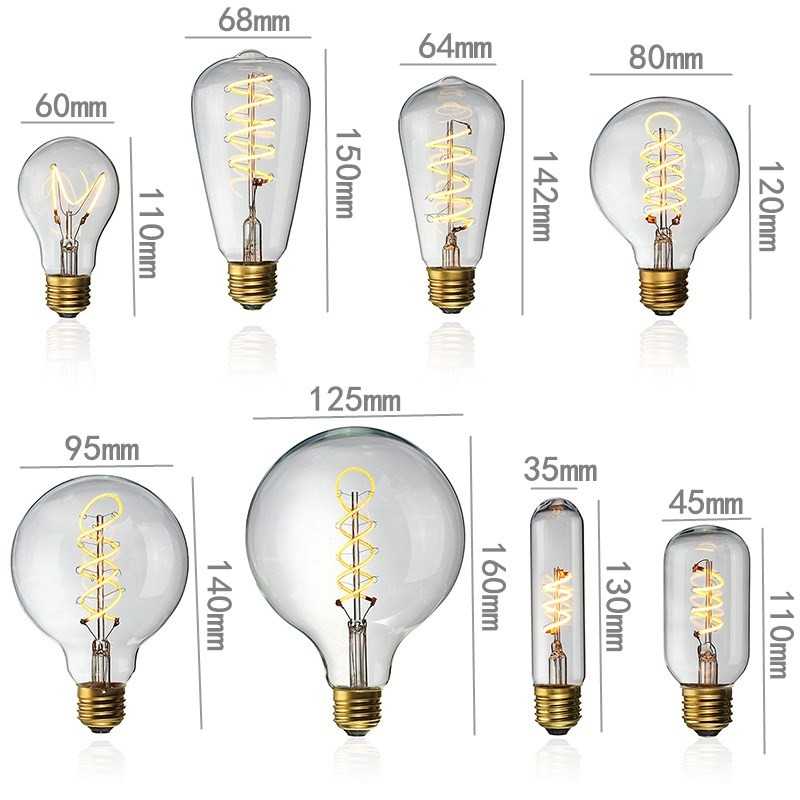

Размеры

По самой лампочке узнать типоразмер соединения практически невозможно. Есть модели с маленькой колбой, длиной 70 и диаметром 45 мм, а есть и крупные варианты на 180 и 80 мм соответственно. Также могут встречаться узкие длинные лампы или короткие широкие.

А вот сам цоколь обладает стандартными размерами, на которые указывает его название. Диаметр составляет 27 мм, а высота чуть не дотягивает – 26,67 мм.

Точные габариты.

Преимущества и недостатки

Выбирая схему освещения для своего дома, люди часто решают использовать стандартный цоколь типа E27. И это не странно, ведь у него есть много преимуществ:

1. Популярность. Основным «конкурентом» для E27 сегодня является E14, оба размера доступны практически в каждом магазине. Не нужно заказывать в интернете редкостный вид лампочки.
2. Цена. Массовость товара и недорогие комплектующие делают его доступным каждому. Изделия с цоколем E27 стоят недорого.
3. Ассортимент. С таким цоколем продаются лампы накаливания, светодиодные, галогенные и энергосберегающие модели. Также E27 есть у каждого производителя, поэтому можно выбрать осветительный прибор по качеству и стоимости.
4. Не деформируется. Цоколь Эдисона, включая и 27 размер, является весьма прочной конструкцией, на форму которой не влияют перепады температур или тряска во время транспортировки.
5. Мощность. С таким цоколем есть приборы даже на 300-350 Вт, чего хватит даже для сравнительно небольшого производства.

Недостатки:

1. Возможность появления коррозии. Если цоколь начнет ржаветь в светильнике, то вытащить его потом будет непросто.
2. Есть изделия низкого качества. Ассортимент ламп такого размера действительно большой, есть даже модели очень низкого качества от малоизвестных производителей.

Покупая лампу, нужно учесть условия ее эксплуатации, для наружного применения лучше брать специальные влагостойкие варианты.

А что в других странах

Все мы привыкли к тому, что в нашей стране существует определенная классификация осветительных приборов и источников света, по которой мы и ориентируемся во всем рыночном разнообразии. Но заграницей часто используются другие меры. Конечно, если вы не частый гость иностранных государств, а любитель просторов своей родины, то знаний нашей номенклатуры в вопросе выбора патронов и цоколей будет вполне достаточно. Но вот, если вы часто по делам посещаете другие страны, знаний различий между маркировками и классификациями стоит знать, чтобы не попасть в нелепую ситуацию.

Иностранная маркировка часто содержит в себе следующий вид аббревиатур:

• BC — байонетный цоколь (Bayonet Cap ). Здесь он обозначается как B22d, а в русскоязычном обозначении он будет эквивалентен 2Ш22;
• MBB или MBC — миниатюрный байонетный цоколь (Miniature Bayonet Cap / Base). В иностранной маркировке он приводится как Ba9s, а русскоязычной — 1Ш9;
• SBC — маленький байонетный цоколь (Small Bayonet Cap ). В иностранной маркировке он приводится как B15d, а русскоязычной -2Ш15.

Кроме этого имеются и другие различия.

Правила подбора цоколя для ЛЕД-ламп

Чтобы не ошибиться с покупкой держателя для светодиодного светильника, нужно учесть ряд важных моментов:

1. Фактор №1 – напряжение в электросети. Определённый вид разъёма может работать только с подходящим напряжением. Так, к примеру модели Е17 и Е26 не подходят для сети 220 В – только 110 В. В то же время, G9 будет работать только при 220 В.
2. Цоколи светодиодных ламп Е14 и Е27 нельзя применять в схеме со светорегуляторами (диммерами).
3. Если вышла из строя лампа со штырьковым держателем, её не нужно тут же выбрасывать. Штырьки – те уникальные признаки, по которым в магазине можно найти точно такой же экземпляр.
4. Подбирая соединительные разъёмы, всегда стоит учитывать номинальную мощность всего светильника.

Тематическое видео.

Как выполняется маркировка

Маркировка представляет собой комбинацию из буквы или нескольких букв спереди и цифры в конце.

Тип определяет стоящая спереди буква:

• E – Цоколь резьбового типа (иногда еще встречается название винт Эдисона);
• G – Штырьковый цоколь;
• R – Цоколь, который имеет утопленные контакты;
• B – Цоколь штифтового типа;
• S – Софитный цоколь;
• P – Цоколь фокусирующего типа;
• T – Цоколь телефонного типа;
• K – Кабельный цоколь;
• W – лампа бесцокольная.

Также после этих букв может быть указана информация о подтипе лампы, которая используется:

• U – Лампочка, работающая в энергосберегающем режиме;
• V – Цоколь, у которого коническое завершение;
• A – Автомобильный светильник.

После букв следуют цифры, которые указывают (в мм) на диаметр цоколя или расстояние между его контактами. Если после Вы видите еще одну букву – это количество контактов (s значит 1, d – 2, t – 3, q — 4, p – 5).

Вид цоколя

Перед покупкой лампочки в первую очередь важно определить необходимый тип цоколя. В большинстве бытовых осветительных приборах используется резьбовой цоколь двух видов:

• цоколь Е-14 или миньон

• цоколь Е-27

Отличаются он соответственно диаметром. Цифры в обозначении и указывают его размер в миллиметрах. То есть Е-14=14мм, Е-27=27мм. Есть и переходники для светильников с одних ламп на другие.

Если плафоны у люстры маленькие, либо у светильника есть какая-то специфика, то используется штырьковый цоколь.

Он обозначается буквой G и цифрой, которая указывает на расстояние в миллиметрах между штырьками.
Самые распространенные это:

• G5.3 – которые просто вставляются в разъем светильника
• GU10 – сначала вставляются и затем проворачиваются на четверть оборота

В прожекторах используется цоколь R7S. Он может быть как для галогенных, так и для светодиодных ламп.

Мощность лампы подбирается исходя из ограничения осветительного прибора, в который он будет устанавливаться. Информация о виде цоколя и ограничении мощности применяемой лампы можно увидеть:

• на коробке купленного светильника
• на плафоне уже установленного
• или на самой лампочке

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Умные цоколи

Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.

Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.

Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.

Умный цоколь

Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.

При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:

• Включить/отключить лампу
• Задать расписание для включения/отключения лампы в нужное время и день недели.
• Таймер. Включает/отключает лампу через заданный промежуток времени.
• Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.

В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.

Несмотря на удобность системы, она имеет ряд минусов:

• Итоговая стоимость, которая складывается из:
• цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
• Цена непосредственно умного цоколя (от тысячи рублей и выше).

Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.

• Необходимость постоянного включения связи Bluetooth.
• Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
• Отсутствует сигнал о перегоревшей лампе.
• Отсутствие возможности управлять одновременно группой ламп.
• Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.

Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.

Маркировка и технические характеристики

Напряжение в сети питания переменного тока в разных странах различается. К примеру, в странах бывшего СССР принято значение 220 Вольт, в США, Японии и других странах – 110 Вольт.

У нас востребованы осветительные приборы с цоколями Е14, Е27, Е40. Обычно маркировка осуществляется в формате Ехх. Буква «Е» — общепринятая, от фамилии изобретателя Эдисона (Edison). А хх – это цифры, означающие диаметр в мм.

Е14 – самый маленький из упомянутых. Обычно для небольших лампочек в виде свечи. Может применяться для подсветки и маленьких светильников.

Е27 – основной для нашей страны. Сейчас он применяется и для ламп накаливания, энергосберегающих и светодиодных.

Е40 – в быту практически не встречаются и предназначены для мощных осветителей. В основном он принят на производственных предприятиях, где света должно быть много. Или, например, уличное освещение.

Есть еще и Е10, но он применяется для низковольтных ламп накаливания, например может применяться в елочных гирляндах. Лампы с таким цоколем не применяются для освещения, только для декоративных целей.

На лампах со штыревым цоколем маркировка в обязательном порядке содержит латинскую букву G. После идут цифры, которые означают дистанцию между центрами штырьков в миллиметрах. Перед цифрами может дополнительно размещаться одна из букв U, X, Y, Z.

Существует российская и международная маркировка осветительных приборов.

Западная маркировка

Код	Определение	Особенности	Область применения
530	Warm white	Посредственная цветопередача (Ra) Теплый цвет как у лампы накаливания. Желто-коричневый оттенок .	Редкие представители. Гаражи, кладовые
640 740 о	Cool white	Нейтральный белый свет. Средняя цветопередача.	Широко распространены в больницах, школах, магазинах
765	Daylight	Свет холодный белый (голубоватый),хорошая цветопередача	Помещения требующие концентрации без искажения предметов. Офисы, галереи, дизайнерские бюро
827	Warm white	Схож с 530, только имеет хорошую цветопередачу	Жилые помещения
830	Warm white	Чуть светлее чем 827 модель, так же имеет хорошую цветопередачу	Жилые помещения, библиотеки
840	Cool white	Нейтральный белый свет. Хорошая цветопередача.	Общественные здания Торговые, спортивные залы, больницы. Уличное освещение
865	Daylight	Свет холодный белый (голубоватый), хорошая цветопередача	Офисы, галереи, дизайнерские бюро. Уличное освещение
880	Daylight	Холодный белый свет. Отчетливо выделяется голубизна. Хорошая цветопередача	Специальное освещение, применяется в определенных условиях требующих искажения предметов в холодный голубой
930	Warm white	Теплый цвет как у лампы накаливания. Отличный показатель индекса цветопередачи	Жилые помещения, библиотеки
940	Cool white	Нейтраль Отличный показатель индекса цветопередачи ный белый свет.	Широко распространены в больницах, школах, магазинах
954 965	Daylight	Холодный белый свет (нейтральный), наилучшая цветопередача	Офисы, галереи, дизайнерские бюро, выставки, освещение аквариумов

Цоколь G13

Последние три цифры маркировки характеризуют световой поток, который дает конкретный осветитель: на картинке 8 – это цветопередача, 40 (две последние) – это цветовая температура. В данном случае индекс цветопередачи равен 80Ra, а цветовая температура 4000 К. Здесь значение 840 можно трактовать как лампа белого света для рабочих поверхностей с очень хорошей цветопередачей и светотдачей. Такие применяются в жилых помещениях и для работы. Цветовую температуру лучше выбирать не менее 4000 К. Обычный дневной свет имеет этот показатель в диапазоне от 5000 К до 6500 К. При цветовой температуре в 2700 К предметы, на которые падает свет, визуально могут иметь коричневый оттенок. Чем больше первая цифра, тем лучше и комфортнее глазу.

Российская маркировка представлена в рисунке ниже.

Российская маркировка

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

1. Большая буква — сообщает о форме.
2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E	Резьбовой цоколь Эдисона
G	Штырьковый
R	Крепеж с утопленными выводами
H	Автомобильные лампы
B	Цоколь штифтовой (иногда называют — байонет)
S	Софитный крепеж
P	Фокусирующий
T	Телефонный
K	Кабельный
W	Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s	1 контакт
d	2
t	3
q	4
p	5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W

Разберемся с ассортиментом

Современные лампочки освещения, продаваемые на рынке осветительных приборов, представлены в огромном ассортименте. Причем они отличаются не только принципом работы (например, лампы накаливания, светодиодные и т.д.), но и видами цоколей. В связи с этим существуют различные классификации, отражающие различные особенности данного элемента ламп освещения.
Самая распространенная классификация делит лампочки по типу цоколей на следующие виды:

• штырьковые. Не очень распространенный вид. Он обозначается буквой G, отражающей расстояние, имеющееся между контактами. Это расстояние указано в миллиметрах. С помощью букв X ,U, Y и Z отображают модификацию изделия. При этом они не являются взаимозаменяемыми. Такие типы цоколей подходят для различных типов ламп освещения (галогенных, ламп накаливания и люминесцентных);
• резьбовые. Это традиционный вид, который широко представлен в различных типах ламп. Его еще часто называют винтовой. Резьбовые цоколи маркируются буквой Е. Как правило, после буквы идет какая-нибудь цифра (например, Е40). Она отражает диаметр резьбы. Используется для современных источников света – светодиодных лампочек.

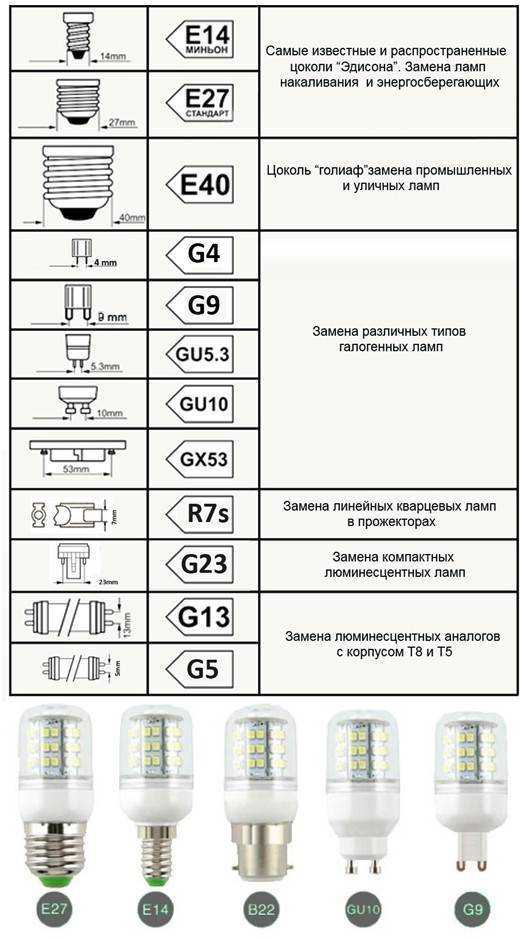

Все возможные типы данных элементов, применяемых для светодиодных и других видов лампочек, приведены в следующей таблице.

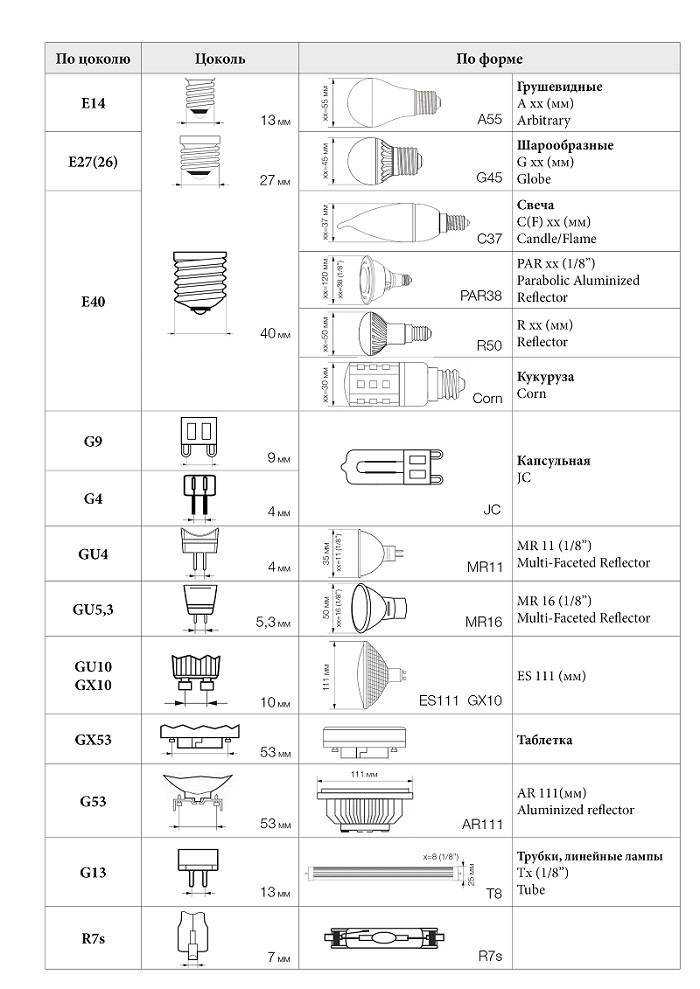

Виды цоколей

Эта таблица содержит разновидности как штырьковых, так и винтовых моделей.
В этой таблице также приведены цоколи для ламп освещения, имеющие маркировку R. Она означает, что элемент имеет утопленные контакты. Такие изделия предназначены для приборов, характеризующиеся высокой интенсивностью работы. Такие цоколи применимы для изделий, работающих от переменного тока.

Обозначение

На каждом цоколе можно найти ряд цифр и букв, если знать их расшифровку можно легко понять для какого источника освещения он предназначен и его общие свойства.

1. P — фокусирующий
2. G — штырьковый
3. T — телефонный
4. E — резьбовой
5. S — софитный
6. H — для ксеноновых
7. F — с одним штырьком
8. R — с утопленным контактом
9. K — с кабельными соединениями c — штырёк специальной формы
10. F — с одним штырьком, где обозначение b это рифлёный штырёк, a это цилиндрический штырёк, а B это штифтовых

Типы цоколя ламп по количеству контактов бывают:

• Один — s
• Два — d
• Три — t
• Четыре — q
• Пять — p

Виды источников освещения

Все источники освещения обозначаются буквами. Например

1. A — автомобильная
2. V — Конический для бра
3. U — Энергосберегающая

Например, возьмём прибор с обозначением E14U. Расшифровать мы его можем как лампа энергосберегающая значение U. Далее буква E будет означать, что цоколь стандартный резьбовой (Эдисона). Цифра четырнадцать обозначает количества Ватт.

Возможно, Вам пригодится статья с описанием электросчетчика Меркурий 201.

Зачем нужно знать, какой цоколь у лампы?

Современные светильники отличаются огромным многообразием не только внешнего исполнения, но и оснащаются различными типами патронов. Если они предполагают использование «экзотического» цоколя, то есть редко встречаемого в продаже, то замена перегоревшего элемента вызовет сложности.

Избежать подобных проблем позволяет выбор в пользу осветительного прибора, в котором используют обычные лампочки накаливания. Они распространены на отечественном рынке, но тоже имеют различные цоколи. Следовательно, отправляясь в магазине, нужно точно, какой тип имеет требующий замены источник света.

Виды точечных светильников

Точечные светильники принято разделять на типы по набору следующих признаков: способ монтажа, регулировка и функциональность.

Способ монтажа

Накладные

Внешние или накладные точечные светильники чаще используются на бескаркасных основаниях:

• бетонном потолке;
• кирпичных стенах.

Они незаменимы в случаях, когда требуется облагородить интерьер, не вмешиваясь в габариты помещения.

Конструкция накладного светильника – крепежная площадка и корпус с рассеивателем. Ее особенности подразумевают установку монтажной планки над отверстием меньшего  диаметра, чем сам корпус. В противном случае оно не будет перекрываться плафоном

Важно присоединить к планке заземляющий провод. Корпус фиксируется на крепежной площадке с помощью боковых шурупов после соединения проводов. Встраиваемые

Встраиваемые

Встраиваемые или врезные модели – вид, устанавливаемый на каркасных основаниях:

• гипсокартонных конструкциях всех типов;
• панельных или реечных потолках и стенах;
• натяжных потолках;
• перегородках мебели;
• стеновых нишах.

Альтернативные варианты использования встраиваемых точек – в полу, на лестницах, в бассейнах, барных стойках.

Конфигурация светильника – корпус со встроенными фиксаторами для ламп и крепежными элементами. Дополнительного усиления не требуется – лапки разжимаются за плоскостью при установке плафона. Конструкция подразумевает монтаж корпуса внутри заранее подготовленного отверстия с подведенными к точке выхода проводами.

Подвесные

Корпус подвесных точечных светильников монтируется на расстоянии от установочной поверхности. Лампа вывешивается на декоративный питающий кабель, закрепленный к потолку. Деталей, способных усилить конструкцию, не требуется. Но массивные варианты светильников рекомендуется дополнять при установке монтажными планками – подойдут и подручные, изготовленные из бруса или металла.

Подвесные светильники пригодны для монтажа на всех типах оснований и чаще устанавливаются как самостоятельный элемент декора.

Тип регулировки

Дальнейшее деление идет по типу конструкции, углу и интенсивности светового потока.

• Поворотные светильники. Применяются для создания направленного освещения с плавной регулировкой угла. Стоит предусмотреть усиление мест креплений при монтаже, так как мобильность подразумевает ускоренный износ материала.
• Неповоротные модели подсвечивают часть помещения без регулировки направления потока света.
• Поворотно-выдвижные приборы подходят для смены акцентов и зон освещения по усмотрению владельца.
• Карданные светодиоды примечательны расширенной регулировкой силы и направленности потока. В корпусе размещается одновременно несколько диодных ламп.
• Споты – светильники с поворотным механизмом, дающие направленный свет. Они пластичны и регулируются вручную. Интересны решения с разным количеством плафонов на общем крепеже — шесть и более. Они располагаются в виде геометрических фигур или люстр. Споты доступны в вариациях встраиваемого и накладного типа.
• Даунлайт используется для точечной подсветки и акцентирования конкретных элементов интерьера.

Функциональность

Функциональное деление точечных светильников на типы определяется базовой комплектацией:

• возможностью дистанционного управления;
• расширенным угол освещения;
• регулировкой в разных плоскостях;
• глубиной встраивания (зависит от типа крепежа);
• влаго- и пылезащитой;
• диммированием для корректировки освещенности.

Представленные базовые типы точек подбирают с учетом особенностей конкретного помещения и элементов интерьера.

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить. Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

• за электропровод;
• на металлической трубке;
• с помощью втулки;
• защелками.

Вариант №1. При креплении за электропривод  необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Вариант №2. Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов. Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Вариант №3. Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Вариант №4. Последний способ крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

Галерея изображенийФото из С помощью инструмента снимаем с концов нулевого и фазного проводов изоляцию, чтобы оголить металлическую жилуС помощью плоской отвертки откручиваем два винта, которые осуществляют фиксацию проводов в гнезда с клеммамиНапряжение с фазы должно подаваться на центральную клемму, поэтому перед подключением проверяем провода индикаторной отверткойВставляем провода в выбранные клеммы, аккуратно закручиваем крепежные болты – крепко, но без пережима и изгибовШаг 1 – зачистка концов проводовШаг 2 – откручивание крепежных болтовШаг 3 – определение фазы и выбор клеммыШаг 4 – подключение проводов к клеммам

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.
