Замена патрона в светильнике своими руками

Как проверить работоспособность люстры

Если не горит вся люстра целиком, то проблема скорее всего не в патроне, а в контактах самой люстры или в проводке. Уточнить локализацию проблемы поможет мультиметр. Его нужно поставить в режим измерения напряжения переменного тока и аккуратно произвести измерение на клеммнике при включенном выключателе. Если напряжения нет — то проблема в проводке, если есть — то требуется проверка самой люстры.

Если же не горит один из плафонов, то снова поможет мультиметр. Нужно также поставить его в режим измерения напряжения переменного тока, и аккуратно, изолированными щупами, проверить наличие напряжения между контактами патрона. Если напряжение есть, то дело может быть просто в перегоревшей лампе. Если после замены результата нет, возможно лапки контактов от температуры немного деформировались. Если нет следов видимых повреждений или нагара, то боковой и центральный контакт можно подогнуть тонкой отверткой в сторону лампы.

Также проблема может быть в контактах между ламподержателем и люстрой. В большинстве случаев, демонтировать патрон и проверить качество контактов в нем можно не снимая люстры с потолка.

Источники света Сравнение цоколей ламп Е14 и Е27

95403.01.2023

Разновидности и особенности

Конструктивно они делятся на 2 вида:

Винтовые

Различаются они по способу крепления лампочек. Лампы накаливания чаще всего имеют винтовой цоколь. Для них нужны люстры с винтовыми патронами.

Люминесцентные, галогенные, а также светодиодные могут выпускаться с разными цоколями — как винтовыми, так и штырьковые.

Патроны делятся также по материалу, из которого они изготовлены:

1. Чаще всего, при их изготовлении применяется пластмасса термостойкая.
2. Иногда встречается керамика.

керамический патрон

Особенности керамических изделий:

1. Выдерживает высокую температуру нагрева.
2. Более высокая цена.
3. Залипание гильзы к цоколю от нагрева при длительном использовании (в результате при выкручивании лампочки, гильза выкручивается вместе с ней).
4. На винтовых изделиях крепежная гайка залипает при высоких температурах (чтобы этого не произошло, гайка должна быть металлической).

Особенности термопластиковых изделий:

1. Выдерживают лампы накаливания не более 60 Вт.
2. Изменяют цвет в процессе эксплуатации (если они белого цвета).
3. Небольшой срок службы (рассыхаются от высоких температур).
4. Низкая цена.

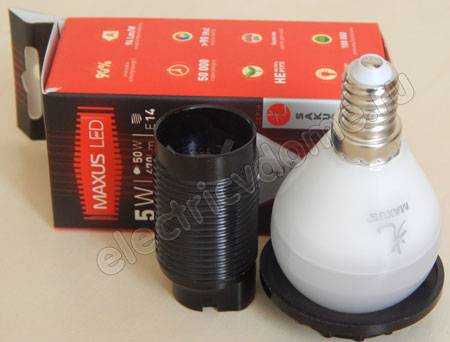

Патроны различаются по габаритным размерам. Наиболее часто в люстрах применяют стандартные изделия — Е27 или миньоны — Е14 и 27 — это внутренний диаметр в миллиметрах. К ним проще всего подобрать лампу.  Подойдет не только обычная лампа накаливания, но также энергосберегающая и светодиодная.

Конструкция у элементов Е14 и Е27 одинаковая. Различаются они только диаметром. Но нужно учитывать, что Е14 выдерживают только небольшую мощность. Поэтому для освещения помещения их нужно несколько.

Встречаются и другие разновидности — Е10 и Е40 с внутренним диаметром 10 и 40 мм соответственно. Е14 и Е27 иногда выпускаются с встроенным выключателем.

Патроны G типа рассчитаны на галогенные и люминесцентные лампы с соответствующими цоколями. Они имеют много разновидностей. Самые распространенные — G4, G9, R7S, GU10. Поэтому нужно очень внимательно относиться к их выбору.

У изделий с цоколем G цифры обозначают расстояние между ножками.

Важно! Для люстр с низковольтными патронами (G4) необходимо предусмотреть место для понижающего трансформатора. Это интересно: Отличаются показания на общем счетчике электроэнергии: рассказываем все нюансы. Это интересно: Отличаются показания на общем счетчике электроэнергии: рассказываем все нюансы

Это интересно: Отличаются показания на общем счетчике электроэнергии: рассказываем все нюансы

Особенности выкручивания лампочки из подвесного потолка

Когда лампочка в подвесном потолке перестает излучать свет, ее необходимо заменить. Но особенности конструкции немного усложняют задачу, приходится даже полностью разбирать светильник.

В зависимости от установленной лампы, замена происходит так:

1. Элементы накаливания. Тут справиться несложно, нужно вырубить автомат, выкрутить старую лампочку и вместо нее вкрутить новую.
2. Галогенные и светодиодные. В такой ситуации задача усложняется. Как и при любых работах с электричеством, сначала обесточивается комната. Потом со светильника демонтируют защитную крышку и кольцо. Если лампочка слишком плотно сидит в гнезде, ее можно слегка расшатать.

Встречаются подвесные потолки, где установлено сплошное устройство, в котором лампочка и светильник являются составляющими одной конструкции. В них не предусмотрена замена одного из элементов, менять придется все вместе.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

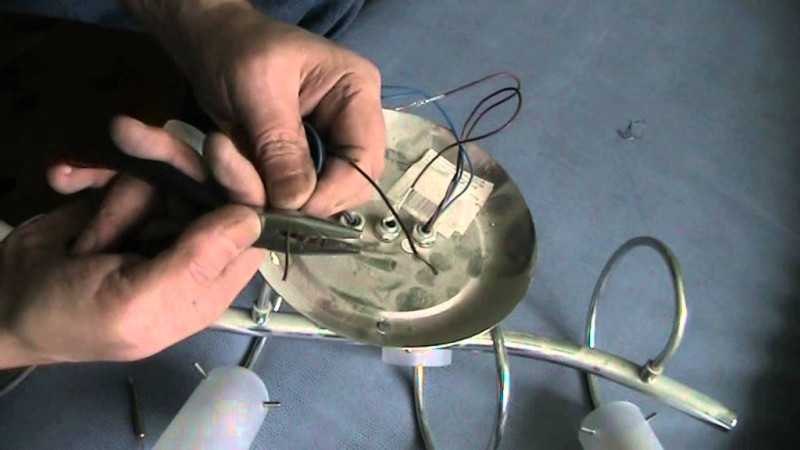

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

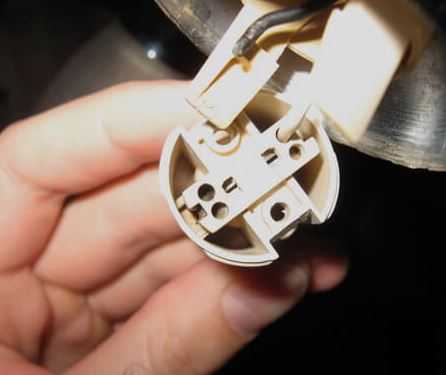

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

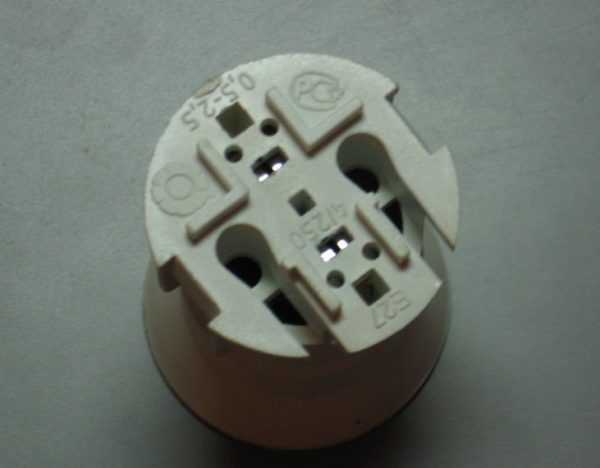

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Общая конструкция патронов для светотехники

Изделие состоит из следующих деталей:

• цилиндрический корпус;
• гильза;
• керамический вкладыш;
• донышко изделия;
• латунные контакты;
• крепежные детали.

Гильза имеет внутреннюю резьбу, которую называют резьбой Эдисона. Лампочка вкручивается в патрон благодаря нарезанной в нем резьбе. Выпускаются модели гильз со специальными гнездами на пружинах, в которые лампа просто вставляется, фиксируется за счет дополнительно оборудованных штырьков (их количество для разных моделей может отличаться).

После соприкосновения контактов гильзы и цоколя светового источника происходит замыкание электрической цепи, при подаче сетевого напряжения светильник начинает излучать световой поток. Ток от проводников подается за счет контактов из латуни

Для соединения электрических проводов патроны могут обустраиваться разными приспособлениями:

• контактные соединительные зажимы с винтами;
• контактные соединительные зажимы, для которых не предусмотрены винты;
• соединительные выводы проводов;
• соединительные выводы, к которым провода можно припаивать;
• специальные соединительные наконечники.

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

• отключить подачу электричества на щитке;
• отсоединить электропроводку;
• снять люстру с потолка;
• разобрать светильник;
• изъять неисправный патрон;
• установить целый;
• после замены произвести монтаж люстры.

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

• снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
• открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
• если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
• если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

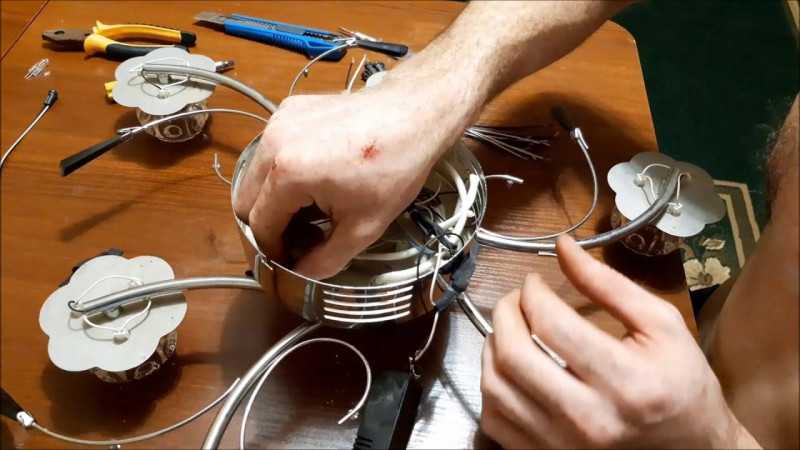

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

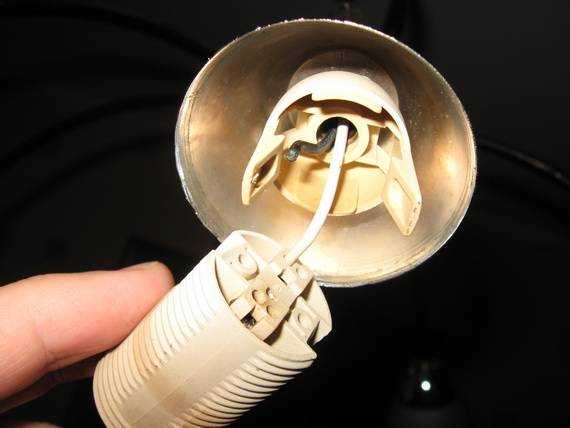

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Демонтаж патрона

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

Керамический патрон демонтируют следующим образом:

• отжимаются пластины с центрального контакта;
• откручивают болты с пластины, которая находится напротив керамического основания;
• центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Особенности замены

Разберем особенности замены патрона в специфичных типах люстр.

Как поменять патрон g4 в галогеновой люстре

Перед тем, как вытащить патрон с цоколем G4 из галогеновой люстры, её необходимо демонтировать по тому же алгоритму. К цоколю G4 уже припаяны провода. В люстрах такого типа вся схема собирается под потолком, в нише светильника. Провод от патрона идёт внутри трубчатого рожка, и уже наверху соединяется с трансформатором или блоком питания.

Галогеновая люстра с цоколем G4, вид сверху

Проводники от источников света собраны в пучок, замкнуты винтовыми зажимами и заизолированы. Нужный пучок можно определить так: провода от него расходятся по рожкам люстры (отмечен на рисунке красным). С пучка необходимо аккуратно снять изоляцию, при этом не повредив изоляцию проводов. Затем снять зажим и аккуратно вытащить нужный провод из пучка.

Перед тем, как начинать снимать патрон с галогеновой люстры, сначала нужно вытащить лампу, потом снять плафон освещения. На галогеновых источниках пальцы оставляют жировой след, из-за этого источник света быстро выходит из строя. Поэтому лампу трогать можно только в перчатках, или обернув тряпочкой.

Затем нужно аккуратно вытащить старый патрон, но не полностью, до появления проводов. Диаметр отверстия в рожке люстры обычно очень мал, и если старый патрон вытащить полностью вместе с проводами, то просунуть провода нового будет сложно. Поэтому старый патрон просто обкусывается, и между проводами старого и нового делается скрутка

Нужно обратить внимание, чтобы она была минимального диаметра, и как можно меньше мешала продвижению проводов внутри рожка люстры. Примерно как на рисунке ниже. Скрутка с маленьким диаметром

Скрутка с маленьким диаметром

Затем нужно просто продёрнуть провода и установить всё на место в обратном порядке.

Подробнее о замене патрона в галогеновой люстре с цоколем G4 можно посмотреть в следующем видео

Как поменять патрон G4 в галогеновой люстре

В светодиодном светильнике

Светодиодные светильники под натяжным или подвесным потолком собраны в единую схему. Чтобы поменять патрон, потребуется демонтировать точечный светильник. Обычно он крепится пружинными лапками через монтажное кольцо, к регулируемой стойке. Поэтому, сначала нужно снять лампочку, затем, аккуратно потянув на себя светильник, отогнуть пальцами лапки и вытащить его.

Крепление точечного светильника

Отключив патрон светильник от клеммника, нужно заменить патрон и собрать всё в обратном порядке.

Специфика ремонта люстры с пультом

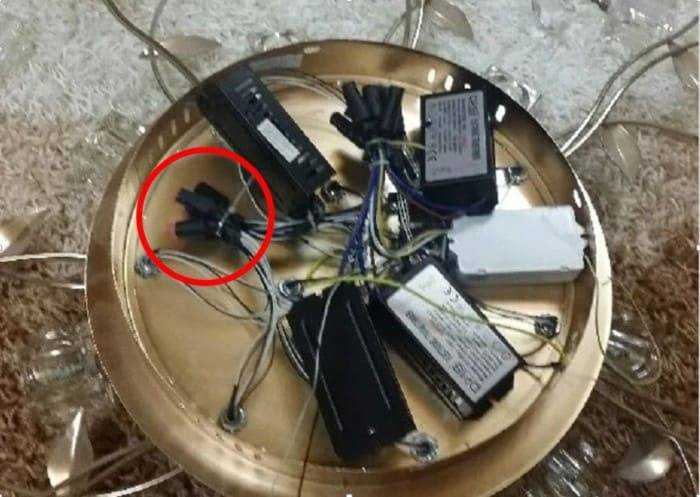

Люстра с пультом отличается от обычной люстры тем, что у неё в корпусе имеется блок, который принимает сигнал и управляет светом. Если не работает вся люстра целиком, то в первую очередь нужно проверить напряжение. Если оно в норме, то искать причину в блоке управления. Если не работает только один патрон, то его следует заменить.

Извлечь и поставить новый в настольную лампу

Для начала нужно обесточить прибор, выключив его из розетки. Если в светильнике используются лампы с цоколем Е27 или Е14, то плафон можно не разбирать. Следует выкрутить лампу, и осмотреть патрон. Если принято решение о замене, то снять его. Типы креплений будут такие же, как и в люстре – защёлки, держатель или винтовое, в зависимости от конструкции лампы.

Если используются энергосберегающие лампочки, то скорее всего это цоколь G7 или G23, то сначала аккуратно нужно вытащить лампу, затем заменить патрон. Обычно крепление производится с помощью втулок из пластмассы или металла. Если втулки рассохлись или деформировались, то их потребуется заменить.

Назначение патрона

Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится. Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Блиц-советы

1. Выполнять замену, не обесточив помещение, категорически запрещено, зачастую это приводит к трагическим последствиям.
2. В случае обнаружения неполадок в основной электропроводке необходимо произвести полную или частичную ее замену.
3. Иногда патроны изначально имеют отводные провода, поэтому при соединении различного вида провода, например, в качестве основного, выступает алюминий, а от осветительного прибора идет медь, для подсоединения целесообразно использовать специальные клеммники. Если таковых нет – провода следует соединить, скрутить и покрыть изоляционной лентой.
4. Прежде чем снять люстру, следует запомнить или зарисовать схему подключения, что исключит возможность неправильного подсоединения.
5. Если причиной снятия потолочного светильника является вышедший из лада патрон, можно попробовать его отремонтировать. Зачастую латунные пластины отходят, окисляются или ржавеют. В таком случае их можно очистить шлифовальной шкуркой. Также следует осмотреть контактные крепежные детали, находящиеся под керамической вставкой. При необходимости их подчищают и подкручивают. После тщательного осмотра патрон собирают и вкручивают в него лампу, конца проводов светильника помещают в переноску. Результатом правильно проведенного ремонта будет излучение света лампой.
6. Подчас лампу накаливания из патрона извлечь не представляется возможным – цоколь заклинивает, и при отвинчивании лампы извлекается лишь стеклянная колба. Чтобы в дальнейшем патрон можно было использовать в других люстрах, необходимо отвинтить цилиндрический элемент корпуса изделия, удерживая его за нижнюю часть. Если эти манипуляции не дают положительного результата, цоколь разрешается выкрутить посредством плоскогубцев, взяв его край и провернув в патроне.

Как заменить

Установку нового патрона в люстру нужно выполнять согласно последовательной инструкции. Следуя базовым правилам, удастся избежать опасных ситуаций и распространенных ошибок.

Отключение света на электрощитке

Прежде чем начать непосредственную замену, требуется обесточить помещение, где будет выполняться работа. Для удобства можно обесточить всю квартиру.

Чтобы отключить электричество, достаточно переключить соответствующие рычаги в электрощитке.

Отключение проводов

Вырубив электричество, можно переходить к откручиванию фиксирующих элементов, которые удерживают люстру. Как правило, в качестве таких элементов выступают скрытые болты на корпусе либо подвесной крюк и набор проводов.

Демонтаж люстры

Установить новый патрон возможно без демонтажа осветительного прибора, но сделать это будет сложнее. Для удобства проведения работы нужно снять люстру путем разъединения проводников, после чего аккуратно приподнять ее с крепления.

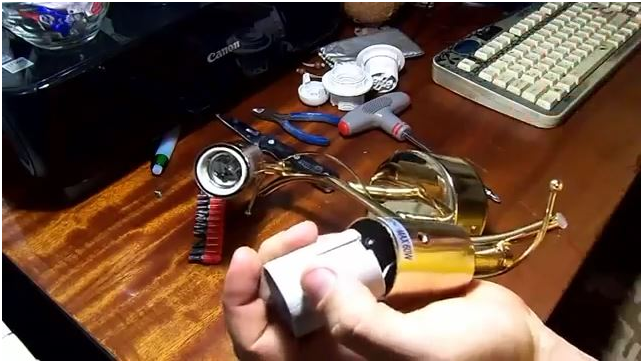

Разбор светильника

Чтобы разобрать источник освещения, нужно выкрутить лампу и снять плафон. В большинстве ситуаций для этого не потребуются специализированные инструменты, и возможно сделать всю работу вручную

При разборе светильника важно соблюдать аккуратность, чтобы не разбить хрупкие элементы конструкции

Изъятие старого патрона

В процессе замены откручивают видимую часть электрического патрона и отключают подсоединенные провода. В некоторых разновидностях осветительных приборов контакты располагаются на основаниях, и в таком случае потребуется открутить зажимные винты.

Установка нового патрона

Для непосредственной замены подключают фазу к центральному контакту цоколя, а ноль — ко второму контакту. При возникновении трудностей в определении подходящих проводов рекомендуется предварительно ознакомиться с цветовой маркировкой контактов.

Монтаж люстры

Завершающим этапом работы является монтаж люстры, который выполняют в обратном порядке. Сначала подключают провода, после чего вешают осветительный прибор на планку либо крюк.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус электрического патрона

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

• Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
• Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
• Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть “жопку” от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий – время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру “заряжания” карболитового патрона, быстрой никак не назовешь.

Как заменить патрон в люстре

Теперь непосредственно рассмотрим, как заменить патрон в люстре. Прежде чем выполнять работы необходимо позаботиться о электробезопасности, для этого в щитке нужно отключить автоматы, от которых запитана люстра. Далее полностью снимаем люстру, так как в подвешенном положении не очень удобно выполнять какие либо работы.

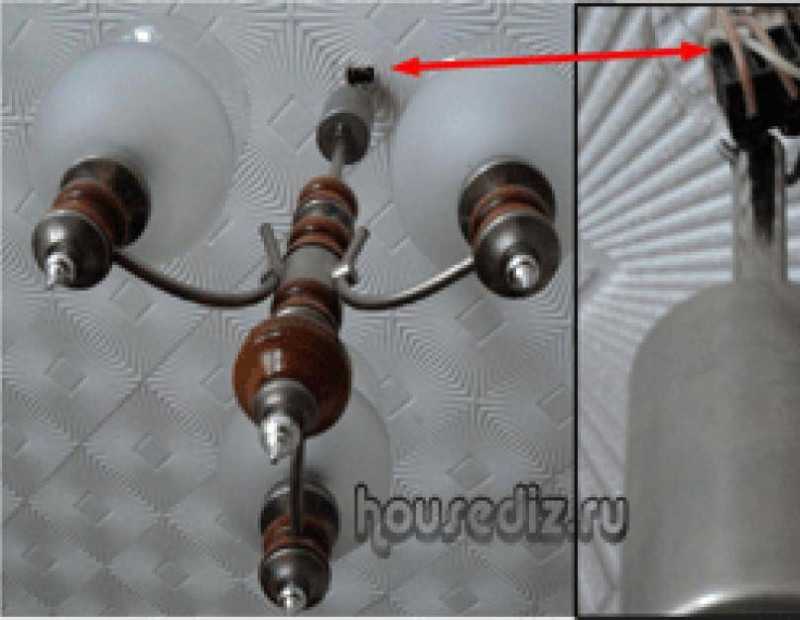

Сначала необходимо добраться до места соединение проводов, они расположены под потолком за верхней крышкой люстры (защитным колпаком). Снимаем изоленту в месте соединения и аккуратно отсоединяем питающий провод от проводов люстры.

Все это делать необходимо очень осторожно, так как проводка еще советская и выполнена алюминиевым проводом (алюминий очень хрупкий металл и в любой момент может обломаться)

Как я и думал соединение выполнено скруткой, причем соединены медь и алюминий, но ничего, после замены патрона в люстре постараюсь соединить эти провода с помощью самозажимных клеммников wago.

Может показаться, что выполнить смену патрона будет несложно, даже если не снимать люстру с потолка. Однако практика показывает, что при создании комфортных условий работы все манипуляции производятся значительно организованнее и быстрее.

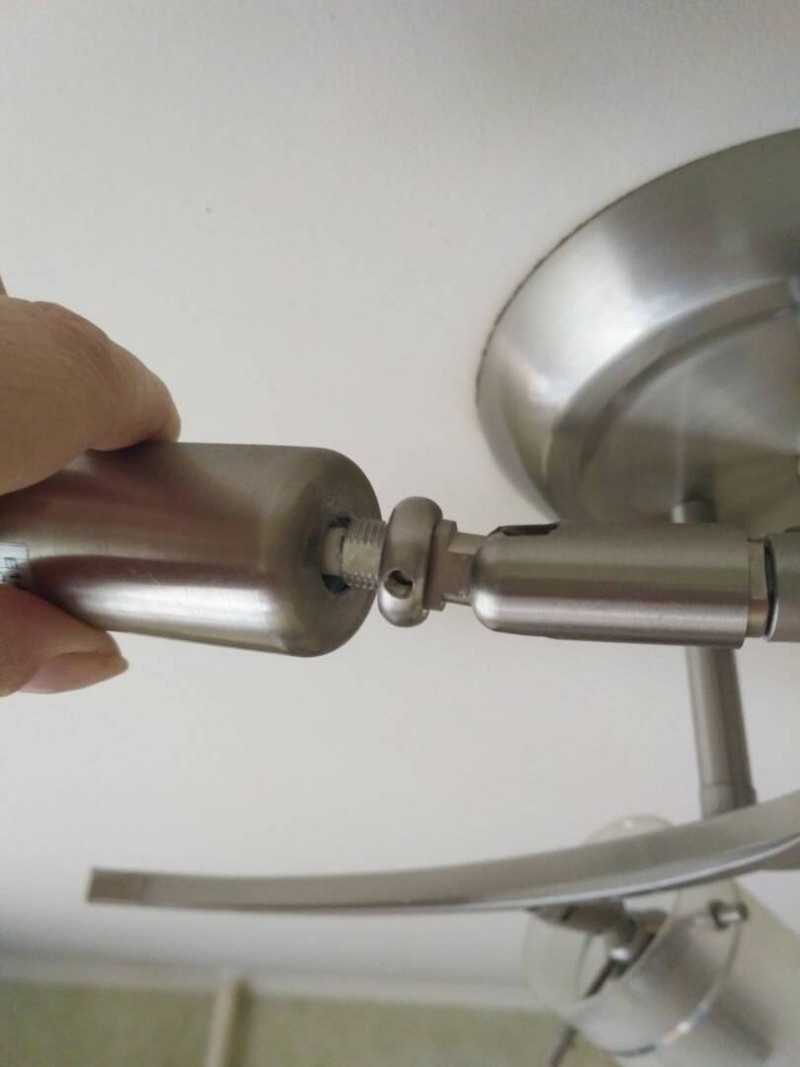

Сняв люстру с потолка, приступаем к демонтажу самого патрона. Его следует разобрать, а затем отсоединить провод от керамической колодки. Далее от люстры отделяется основание патрона. Метод отделения зависит от способа крепления. В разных конструкциях он может быть различным.

Чаще всего электрический патрон крепится к металлической трубке. Такое соединение является наиболее распространенным, поскольку позволяет существенно расширить спектр дизайнерских решений из-за возможности удержания тяжелых конструкций.

Всю нагрузку берет на себя не патрон, а металлическая труба. Нередко на трубку навинчиваются дополнительные гайки. Благодаря этому на ней надежно крепятся любые плафоны и разнообразные декоративные колпаки.

Провод к патрону пропускается непосредственно по внутренней поверхности трубки. Если прежняя проводка серьезно устарела, и появились сомнения в ее надежности, то необходимо произвести замену. Для этого провод удаляется из трубки, а вместо него протягивается новый двухжильный.

Установка электрического патрона осуществляется в обратном порядке. При этом следует проявлять аккуратность, не допускать повреждения изоляции, чтобы избежать коротких замыканий в будущем.

После того, как будет выполнена замена патрона в люстре, можно приступать непосредственно к подключению нашей модернизированной люстры. Как я уже говорил выше, для соединения проводов люстры буду использовать не скрутку, а соединительные клеммники wago.

С их помощью можно очень быстро и удобно выполнить соединение, не требуется ни каких инструментов и дополнительных изолирующих материалов, контакт получается очень надежным.

Небольшой совет как вытащить цоколь из патрона

Иногда старую лампу накаливания не удается извлечь из патрона. Цоколь прочно в нем застревает, и при откручивании лампочки отделяется лишь стеклянная колба. Не решив этой проблемы, патрон нельзя будет использовать. Как же выйти из ситуации?

Как всегда, первым делом обесточиваем осветительный прибор. Затем откручиваем цилиндрическую часть корпуса патрона, придерживая его за низ. Теперь извлечь цоколь становится гораздо легче.

Если верхнюю часть патрона открутить не удалось, то можно попробовать вытащить цоколь плоскогубцами. Для этого следует ухватить край цоколя и провернуть его в патроне. Нередко знающие люди советуют в подобной ситуации использовать обычную пластиковую бутылку.

На огне оплавляется ее горлышко, которое затем помещается в застрявший цоколь. Спустя некоторое время, когда пластик застынет, можно будет без труда выкрутить оставшийся в патроне цоколь.

Надеюсь, данная статья о том, как выполняется как заменить патрон в люстре, была полезной, до встречи в следующих выпусках дорогие читатели.

Похожие материалы на сайте:

• Преимущества энергосберегающих ламп
• Уличный датчик для освещения

Выкручиваем патрон

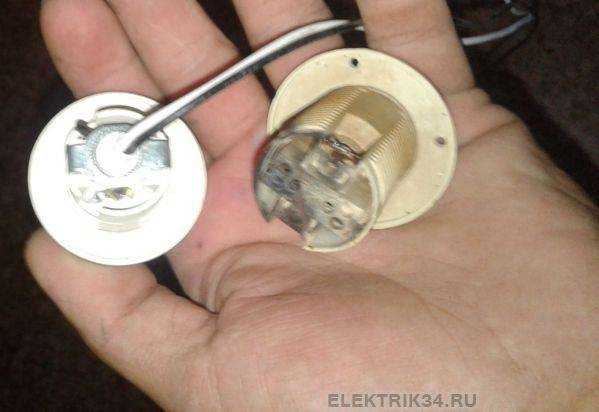

Суть метода в разборке самого патрона. Правда, это можно сделать только с карболитовыми патронами, которые установлены в старых осветительных приборах времен СССР. Керамические, которые в основном используются в современных люстрах, для подобной разборки не предназначены. Вернемся к разборке патрона. Он состоит из таких частей:

1. 2 карболитовые половинки.
2. Резьбовое соединение.
3. Керамическая сердцевина с контактами из латуни.

Одна из половинок содержит гильзу из металла, куда и вкручивается цоколь. Чтобы извлечь цоколь следует отделить основание. Осталось только выкрутить цоколь, в этом помогут уже знакомые тонкогубцы. После извлечения патрон следует собрать и можно опять использовать.

Пошаговая инструкция по замене

Рассмотрим, как быстро и безопасно заменить своими руками вышедший из строя патрон в светильнике на новый. Для этого отключается свет, отсоединяются провода, снимается и разбирается люстра. Затем заменяется патрон и проводятся обратные действия.

Отключение света

Выполнять все работы с бытовыми электроприборами, естественно, можно только при обесточенной сети, чтобы избежать поражения электрическим током. При ремонте, замене и осмотре люстры и ее частей недостаточно просто выключить выключатель или выткнуть вилку из розетки – нужно обязательно перевести пакетник/рубильник квартиры или дома в положение «отключено».

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

В данной статье рассмотрим вопрос о том, как найти фазу и ноль при помощи пробника и мультиметра.

Во-первых, определимся, что такое фаза и ноль. Вся наша энергосистема является трехфазной, в том числе и низковольтные линии, которые питают жилые дома и квартиры. Как правило, напряжение между двумя любыми фазами составляет 380 вольт – это линейное напряжение. Всем известно, что напряжение бытовой сети – 220 вольт. Как получить это напряжение?

Для этого в электроустановках рабочим напряжением 380 вольт предусмотрен нулевой провод. Если взять одну из фаз и нулевой провод, то между ними будет разность потенциалов в 220 вольт, то есть это фазное напряжение.

Для человека, не имеющего познаний в области электротехники, вышесказанное не очень понятно

Для нас важно знать, что в каждую квартиру или дом приходит одна фаза и один ноль. Подробно, что такое фаза и ноль рассмотрено здесь

Рассмотрим первый способ определения фазы при помощи пробника (индикаторной отвертки). Более подробно про устройство и принцип действия таких отверток вы можете прочитать здесь — Индикаторы и указатели напряжения в электроустановках до 1000 В.

Итак, у вас есть два провода и вам необходимо определить, какой из них фаза, а какой ноль. Во-первых, необходимо их обесточить путем отключения автоматического выключателя, который питает данную линию электрической проводки.

Затем необходимо зачистить оба провода, то есть снять с него 1-2 см изоляции. Зачищенные проводники необходимо немного развести, для того, чтобы при подаче напряжения не произошло короткого замыкания в результате их соприкосновения.

Следующий шаг – определение фазного провода. Включаем автомат, посредством которого подается напряжение на проводники. Берем индикаторную отвертку за рукоятку и одним пальцем прикасаемся до металлической части у основания рукоятки.

Помните, что категорически запрещено брать пробник ниже рукоятки, то есть за рабочую часть. Подносим пробник к одному из проводов и прикасаемся к нему рабочей частью. При этом палец остается на металлической части рукоятки.

Если лампочка индикаторной отвертки загорелась, то значит этот провод фазный, то есть фаза. Другой провод соответственно – ноль.

Если при прикосновении к проводу не загорается лампа пробника, то это нулевой провод. Соответственно другой провод – это фаза, проверить это можно прикосновением индикаторной отвертки.

А что делать, если проводка в квартире выполнена тремя проводами? В этом случае у вас есть не только фаза и ноль, но и заземляющий провод. При помощи пробника можно без труда определить, где из трех проводов находится фаза.
