Не работает задний правый габарит ваз 2109

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже: Ориентируясь на эти критерии, каждый автоводитель может выбрать для себя комфортный вариант ближнего света. При этом исправность его работы нужно постоянно контролировать, а в случае возникновения проблем – выполнять замену ламп, пользуясь нашими инструкциями.

Опубликовано 8 ноября 2019

По правилам дорожного движения автомобили, передвигающиеся по трассе, обязаны включать ближний свет фар. В связи с этим время эксплуатации ламп ближнего и дальнего света снижается, что приводит к частому выходу из строя этого механизма. Лампы на ВАЗ 2114 используются как в дневное время, так и в ночное. А потому нужно внимательно следить за их целостностью и работоспособностью, дабы не создать аварийную ситуацию на дороге.

Устройство фары ВАЗ 2114Дабы этого избежать, необходимо проводить регулярный осмотр данного агрегата. В случае обнаружения неисправности системы освещения необходимо провести внешнюю диагностику блок-фары на наличие повреждений контактной группы лампы ближнего-дальнего света или подводящего жгута проводов.

При наличии дефекта на жгуте необходимо найти причину данного повреждения, после чего устранить разрыв или окисление, а после закрепить его так, чтобы в дальнейшем не повторилась эта неисправность. Если проблема имеется в контактной группе (как правило, это бывает разрыв контактов или их окисление) необходимо произвести соответствующие мероприятия по устранению причины. Разрыв происходит из-за непрочного соединения между колодкой и жгутом проводов. Нужно проверить и по возможности устранить все дефекты на контактах, если они вызывают сомнения надежности крепления крепежа.

Окисление контактов происходит из-за плохой герметизации механизма, для устранения этой неисправности нужно обработать контактную группу специальными средствами (антиокислителями). Благодаря этой процедуре все контакты не будут подвержены коррозии долгое время, даже при попадании влаги на механизм.

После осмотра лампы в фары ВАЗ 2114 и обнаружение ее неисправности требуется замена светового агрегата. Как это сделать?

Замена лампочки ближнего света на ВАЗ 2114 не составляет особых трудностей, это сделать под силу каждому автомобилисту. Первое, что нужно сделать, это снять провод минуса от аккумуляторной батареи (если этот момент проигнорировать, можно получить сильный заряд механизма).

Рекомендуем: Выясняем почему не горят фонари заднего хода на ВАЗ 2114Блок-фары лампочки на ВАЗ 2114 состоит из нескольких частей:

пластикового корпуса;
светорассеивателя;
отражателя.

Фары делятся на два типа: с подвижными и неподвижными рассеивателями. А свет могут давать одно или двухнитевая лампы. Также существуют ксеноновые светоотражательные элементы.

Какие лампы лучше поставить в фары? Производитель

Приобретая лампы для головных фар, следует с особой серьезностью отнестись к выбору фирмы и страны-производителя, так как качество исполнения устройства напрямую влияет на безопасное дорожное движение. Даже при низких скоростях неожиданно погасшая оптика может привести к непоправимым последствиям.

Главной гарантией надежности изделия служит репутация производителя и соответствующий пакет документов, который должен указывать на принадлежность и гарантию качества данной продукции. Не стоит приобретать ксеноны сомнительного производства, даже если торговый представитель их рекламирует как качественный товар.

Далее мы приведем несколько компаний, качество продукции которых не вызывает сомнения.

Диагностика и ремонт

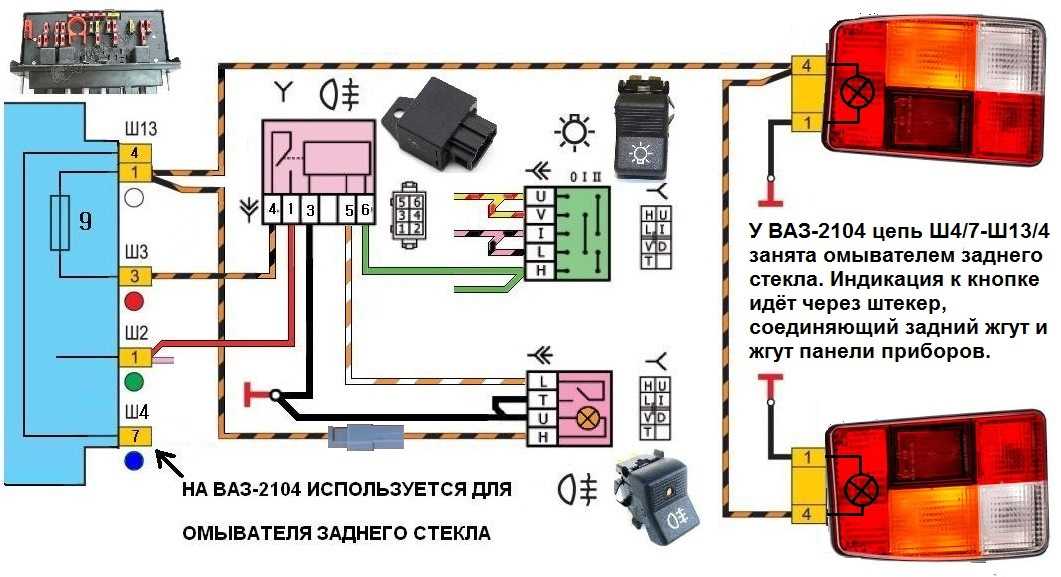

Со схемой мы знакомы – она довольно проста, пора приниматься за работу. Если не горит только задний габарит, а передний этого же борта работает, то на предохранитель можно не грешить – он в порядке. Предположим, все так и есть: не работает только задний фонарь, предохранитель цел. Что делать, если он сгорел, решим позже.

Нам понадобится прибор, способный измерять постоянное напряжение 12 В. Подойдет любой мультиметр: хоть стрелочный, хоть цифровой китайский. Устанавливаем его в режим измерения постоянного напряжения.

Мультиметр, установленный в режим измерения постоянного напряжения до 20 В

Один щуп прибора надежно соединяем с кузовом автомобиля. Это лучше сделать куском длинного провода, чтобы не ограничивать себе свободу передвижения. Начнем с диагностики фонаря, как с самого слабого звена. “Веселые” конструкторы ВАЗ установили в фонарь гибкую плату, которой совсем не место в приборе, работающем в экстремальных условиях дороги.

Открываем багажник и видим крышку, закрывающую тыльную часть фонаря. Она крепится при помощи двух пластмассовых гаек.

Задняя крышка фонаря

Отворачиваем гайки голыми руками, снимаем и добираемся до колодки питания.

Снятая крышка заднего фонаря

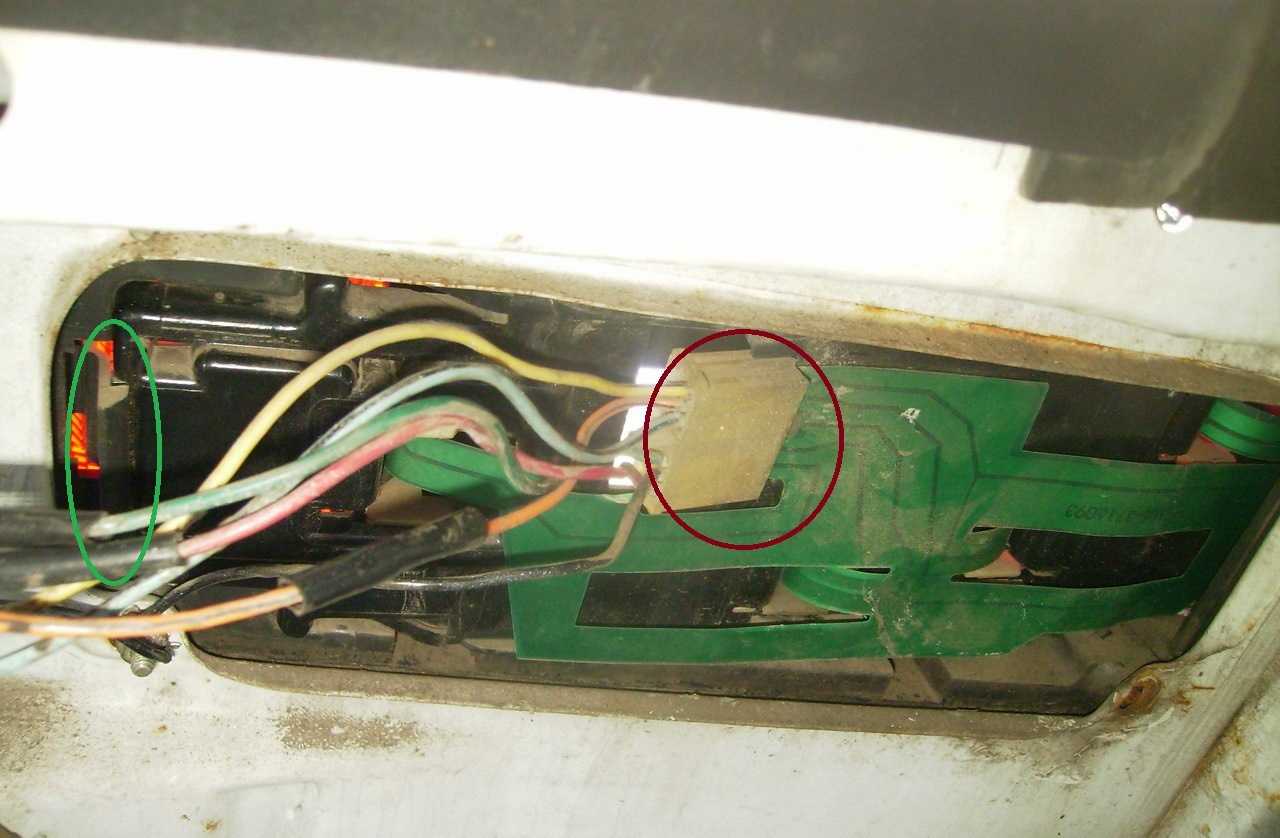

Колодка надета непосредственно на гибкую плату, осторожно(!) снимаем ее, потянув по направлению стрелки на следующем фото. Снятие колодки питания. Снятие колодки питания

Снятие колодки питания

Включаем габариты и измеряем напряжение на колодке. Если это правый задний фонарь, то нам нужен желтый провод. Если левый – черно-желтый. Напряжение есть? Неисправны либо лампа, либо фонарь. О замене ламп в заднем фонаре поговорим позже.

Предположим, напряжения нет. Идем дальше. Открываем моторный отсек, находим МБ (монтажный блок). Как это сделать и какой предохранитель отвечает за габаритный свет, описано в последнем разделе статьи. А пока работаем. Отворачиваем два крепежных болта, его фиксирующих.

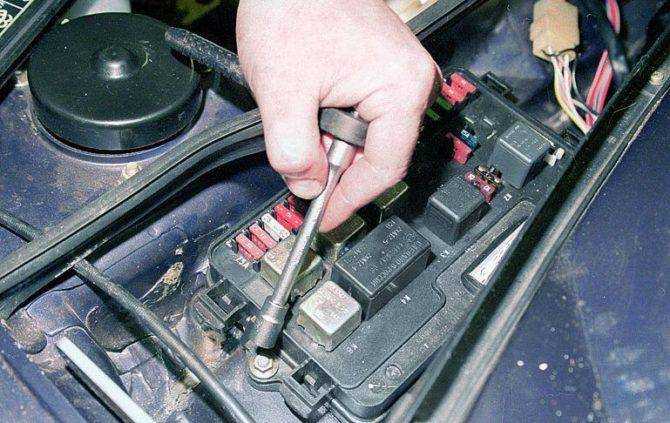

Демонтаж МБ

Переворачиваем его и видим колодки. Они промаркированы.

Колодки находятся с нижней стороны монтажного блока

Нам нужна колодка Х9 (см. схему). Не снимая ее, измеряем напряжение на желтом (правый фонарь) или черно-желтом проводе. Это можно сделать, если засунуть швейную иглу между проводом и колодкой, подключив ее к щупу прибора. Есть? В жгуте проводов от монтажного блока до фонаря обрыв. Придется полазить по кузову с фонарем

Осматриваем жгут по всей длине от МБ до заднего фонаря, обращая особое внимание на места перехода его сквозь кузов и ребра. Находим обрыв, восстанавливаем соединение, изолируем. Если вместо реле уже стоят перемычки, то проблема с монтажным блоком

Осматриваем дорожки, проверяем чистоту контактов колодки, предварительно ее сняв. Находим проблему, устраняем. Напряжения нет? Плохо. Колодка Х1 монтажного блока, провод розовый. Есть? Конечно, ведь зажигание включается, двигатель запускается. Неисправен выключатель наружного света. Можно идти в магазин за новым

Если вместо реле уже стоят перемычки, то проблема с монтажным блоком. Осматриваем дорожки, проверяем чистоту контактов колодки, предварительно ее сняв. Находим проблему, устраняем. Напряжения нет? Плохо. Колодка Х1 монтажного блока, провод розовый. Есть? Конечно, ведь зажигание включается, двигатель запускается. Неисправен выключатель наружного света. Можно идти в магазин за новым.

Если сгорел предохранитель

До этого мы договорились считать, что предохранитель цел. А теперь рассмотрим вариант, когда он сгорел. Заменяем на новый того же номинала. Все в порядке? Проблема решена. Сгорел снова? Где-то короткое замыкание.

Самая распространенная причина: перетирание изоляции провода в жгуте и касание голой жилы кузова, который сам по себе представляет собой один большой минусовой провод.

Отсоединяем колодки Х6 и Х9 монтажного блока, снова меняем предохранитель. Сгорел? Проблема в жгуте, питающем подкапотную лампу. Отыскиваем замыкание, устраняем. Не сгорал? Подключаем колодку Х6. Сгорел? Проблема в жгуте, питающем передние габариты, – они находятся в блок-фарах.

Не сгорает? Почти наверняка проблема в жгуте, питающем задние фонари. Но для верности пожертвуем еще одним предохранителем. Сгорел? Придется искать замыкание в жгуте от монтажного блока до задних фонарей. Ищем, устраняем.

А теперь займемся заменой лампочек. Дело нехитрое, но, не зная что и как, можно провозиться не один час да еще и что-нибудь сломать, порвать или свернуть.

Почему не горят задние габариты на ВАЗ 2114?

Габаритные огни — это световые лампы, сообщающие другим водителям на дороге о размерах вашего автомобиля. Согласно правилам, водитель обязан включать их в ряде случаев. В частности, с началом включения уличных фонарей освещения и при остановке у обочины. В этой статье представлена информация о том, почему не горят габариты на ВАЗ 2109. Материал будет полезен владельцам всех поколений автомобилей Lada Samara.

1. Неисправна лампаСамая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу.2. Перегорел предохранительВ том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели.3. Неисправны или окислились контактыЧтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там.4. Перестала работать кнопка включенияПричиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить.5. Горит предохранитель габаритовЕсли наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем.Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

Пятая причина это сам монтажный блок. Как вы уже знаете, он расположен в неудачном месте, и в случае загрязнения сливных отверстий, вода будет затекать в него, и на контакты штекера, что приводит к окислению и выходу из строя электрических приборов автомобиля.

Придётся снимать блок предохранителей и зачищать контакты. Поэтому нужно следить за чистотой дренажных отверстий.

И шестая причина это уже сама проводка, так как в основном девятки уже ездят старые и потрёпанные временем соответственно и проводка, вернее изоляция проводки уже не та. Где то может замыкать либо появится обрыв.

Нужно особенно уделить внимание к проводам, которые идут к задним фонарям, так как там присутствуют места, где провода гнутся. По логике при замыкании проводов должны постоянно перегорать предохранители и стоит уделить этому особое внимание

Ну, вот и всё на этом мы рассмотрели основные причины, почему не работают габаритные огни на автомобиле ВАЗ 2109. Всем удачи всем пока…

Подбор ксеноновой фары

Во многом выбор ксенонового устройства зависит от конструктивных особенностей фары. В том случае, если фара-блок предназначена для установки лампы с одним электродом каления, то на нее устанавливается обычный тип ксенона. Когда заводом-изготовителем рекомендуется устанавливать изделия с двумя электродами каления, в фару монтируется биксенон.

Эти лампочки ксенон имеют в конструкции электромагнитную металлическую шторку, прикрывающую часть стеклянной колбы. Стоит отметить, что, возможно, будет необходимо заменить и рассеиватель фары. Это обусловлено тем, что стандартный рассеиватель равномерно разбивает поток света, а для эффективности работы ксенона световой пучок нужно фокусировать в определенный поток. Применение обычного рефлектора и ксеноновых ламп приводит к тому, что водители встречных автомобилей подвергаются эффекту ослепления. Это чревато различными аварийными ситуациями, возможно, с летальным исходом.

Ваз 2109 не горят габариты подсветка приборов

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Дымдыр для начала выключатель клавишный проверь.

какой предохранитель отвечает за ?

то был момэтн когда подванивало ,подумал ,что сцепление ,возможно предохрнитель.

1) кнопка вкл выкл 2)Реостат 3)предохранитель. 4)ЧЯ проверю на сырость ,ведь снег и влажность .Я уже на ЧЯ и целофановый мешок одел ,зря резинкой не стянул.

Всё ,,нашёл причину и отписываюсь ,чтобы другим была наука. Первый пункт в сказанном кнопка вкл /выкл. Проверил предохранители все были целые ,добрался до кнопки вк/выкл ,побил отвёркой по выключателю как по сушённой рыбке ОПА ,свет маргнул на щитке и погас ,тему понял ,пока не разбирал но в ближайшее время или разберу прочистию или куплю новый .

Grozz где ты раньше то был ? Так получилось, что я нашёл причину и ты написал в тему ,чуть бы раньше ,не вытаскивал бы предохранители. Спасибо всем— ЧИЗ.

Добавлено спустя 1 минуту 44 секунды:

kazak1102 шо это у меня за предуприждение ? Разбирись ПЖ ,надоело глаз мазолит .Нехватало ,чтоб франтовиков билиии ?! Ты вроде как Модератор то ?!

Перегорела лампа

Естественно, если не включается любой источник света, первое, что приходит в голову – сгорела лампочка. Устройство автомобильных ламп таково, что действительно может отсутствовать ближний, но оставаться в доступе дальний свет. Галогенные лампы имеют две нити накаливания. Вполне возможен разрыв одной из них – в этом случае будет отсутствовать тот свет, за который она отвечает.

Для замены колбы услуги автоэлектрика не нужны. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую.

Небольшая тонкость: колбу следует протереть спиртом перед установкой, иначе она моментально сгорит. Также не рекомендуют браться за колбу незащищенными руками: на них всегда присутствует некоторые жировые и влажные выделения, которые могут испортить лампочку. Лучше всего это сделать (заменить освещение) при помощи сухой салфетки или тряпки.

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
В гнезде, куда устанавливается лампочка стопа, окислились контакты;
Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

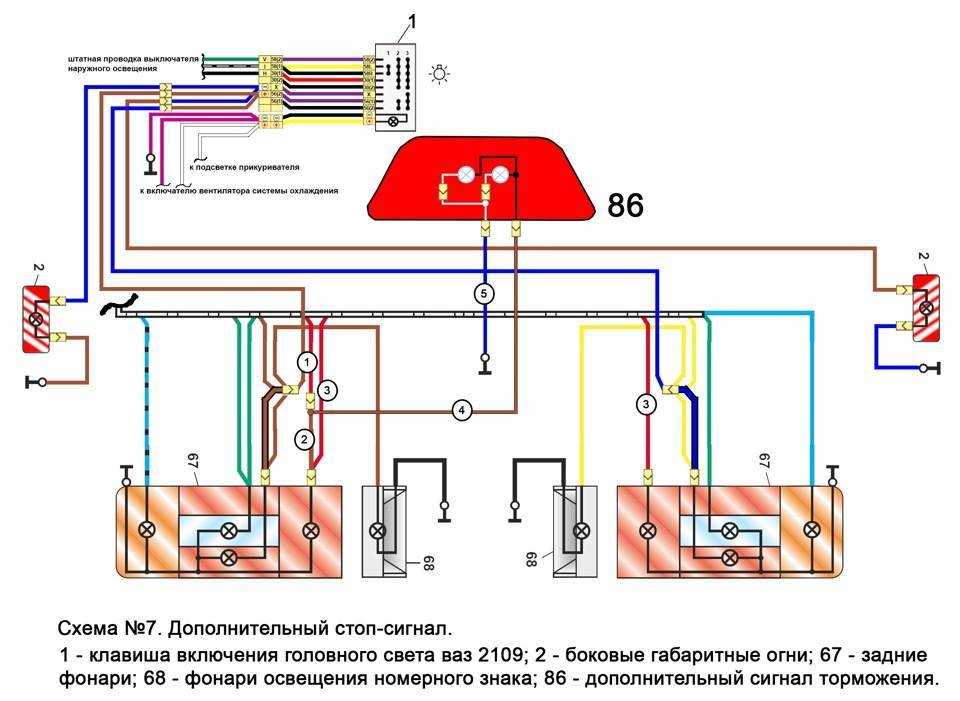

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

Самодельный прицеп из задней части кузова легкового автомобиля

Рубрика: Легковые прицепы

ВАЗ 2110;
ВАЗ 2107;
Тойота Рав 4;
Форд Фьюжн;
ВАЗ 2114;
ВАЗ 2115;
Форд Фокус;
Шевроле Лачетти;
Лада Гранта;
Хендай Акцент;
Рено Логан;
Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Как поменять лампочку габаритов

В отличие от подавляющего большинства импортных автомобилей (спасибо нашим конструкторам) заменить лампочки в заднем фонаре можно за минуту и буквально голыми руками. Никаких снятий колес, бамперов и двигателя.

Открываем багажник, находим крышку, закрывающую тыльную сторону фонаря, и снимаем ее

Отсоединяем колодку питания от гибкой платы (крайне осторожно!). Как это сделать, мы подробно разбирали выше. Теперь нужно снять заднюю панель фонаря

Для этого со стороны, расположенной ближе к центральной осевой автомобиля, отжимаем пластмассовый фиксатор

Теперь нужно снять заднюю панель фонаря. Для этого со стороны, расположенной ближе к центральной осевой автомобиля, отжимаем пластмассовый фиксатор.

Фиксатор, удерживающий заднюю панель

Аккуратно вынимаем панель, начиная со стороны фиксатора.

Снятие панели

Укладываем ее «лицом» вверх. Перед нами пять разнокалиберных лампочек. Нам нужна самая маленькая – та, что помечена стрелкой.

Панель заднего фонаря ВАЗ 2109 со стороны ламп

Немного утапливаем ее, поворачиваем против часовой стрелки и вынимаем. Устанавливаем на место сгоревшей новую, зафиксировав нажатием и поворотом по часовой стрелке. Подключаем колодку питания, включаем габариты. Все работает. Устанавливаем панель на место, закрываем крышкой.

Возможные неполадки и способы устранения

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Обрыв контакта проводов;
Перегорела лампа;
Лопнула плата.

Для оперативной диагностики необходимо проверить работоспособность предохранителей, которые отвечают за свой блок электрики. Итак, запомните два предохранителя семиамперных под маркировкой:

Ф10: отвечает за свет габариты, как спереди, так и сзади, подсветку приборной панели, прикуривателя и номерного знака;
Ф11: закреплён только на правую сторону заднего габарита.

Так вот, если перегорит Ф10, то будет заметно, так как погаснет вся приборная доска, вот когда Ф11, то неполадку не заметишь. Для диагностики необходимо открыть крышку капота и найти в монтажном блоке нужный нам Ф11.

В случае если с предохранителем все в норме, тогда ищем маркировку К4

– это реле ламп. Зачастую оно имеет свойство перегорать. В монтажном блоке его легко найти по черному кругу со знаком умножения внутри. На авто с пробегом старые собственники дабы не мучится, устанавливают металлические перемычки.

Еще одной характерной причиной

, что барахлят габариты, может быть банальное окисление клемм в монтажном блоке. Объясню почему: конструктивно он расположен в близко к сливному отверстию, так, что в хороший дождь или ливень возможно попадание воды и листьев, что приведет к замыканию. Просто вопрос времени и не более.

Резиновый чехол не долговечный, который через пару лет утратит свою герметичность, а сливное отверстие забьется мусором.

Согласно неутешительной статистики

, задние габариты перегорают на порядок чаще передних, так как плата и фишка контактов со временем теряют прочность соединения в следствии ям, ухабов или просто заводского брака. Спустя некоторое время следует ожидать появление в фонаре конденсата, пыли, которые приведут к короткому замыканию. Тут к рекомендуем к прочтению статью «Что делать если потеет фара».

Возможны причины в повреждении проводки, но его пути решения строго очерчены: или самому искать, но при условии, что понимаешь суть дела или к мастеру автосервиса. Но причину устранять все равно необходимо, так как это, прежде всего собственная безопасность и безопасность пассажиров, которых водитель перевозит.

Если автомобиль с возрастом

, имеет место быть повреждение электропроводки по всему кузову, в следствии естественного старения и негативного влияния погодных условий. Отрицательные температуры приводят к тому, что обмотка теряет свои эластичные функции и провод просто ломается пополам.

Выход один – комплексная замена центральных магистральных проводов

. На рынках или автомагазинах продаются готовые заготовки для разных моделей авто, так что проблем не должно быть. Все что понадобится, так это время на замену.

Собственно говоря, причины почему не горят габариты на ВАЗ 2109 рассмотрены. Советы и рекомендации водителям даны.

От автолюбителей требуется только одно – соблюдение правил дорожного движения и своевременного устранения неполадок. В противном случае будет таким образом повышаться негативная статистика аварийных ситуаций и летальных исходов.

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

— Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

— Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

— Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

— Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

— Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

— Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

— Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

— Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11). При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

— Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

— «Обрыв» или короткое замыкание в проводке

Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).

Примечания и дополнения

— Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.

— Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями. Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.

— «Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

— Одновременно с лампами габаритных огней включаются фонари подсветки заднего номерного знака. Вот схема их подключения «Подсветка заднего номерного знака ВАЗ 2108, 2109 схема подключения».
