Провода задних фонарей автомобиля ваз 2106, распиновка

В каких случаях нужно заменять лампочку ближнего света

Чтобы отказ ближнего света не застиг хозяина авто в пути, необходимо внимательно следить за состоянием ламп в фарах и при обнаружении первых симптомов неисправностей сразу выполнять их замену на новые. Это прежде всего следующие признаки:

Непосредственное перегорание лампы при включении перед поездкой.
Ухудшение мощности, яркости и силы светового потока.
Постоянное мерцание.
Включение через раз.
Перегорание одна или сразу несколько лампочек (нитей накала) в фаре, например, не только ближнего света, но и дальнего.

При этом в зависимости от типа приметы порчи источника света могут иметь свою специфику. Так, первым признаком необходимости поменять светодиод является существенное ухудшение его яркости. Лэд-элементы могут работать очень долго, однако качество при этом может резко снизиться. Поэтому лучше не ждать, когда лампа совсем потухнет, а выполнить ее замену на новую.

Болезнь ксенона на ближнем свете – это различие во времени розжига между правой и левой фарой. При этом не обязательно проблема может скрываться в самой лампе, но и в устройстве электронной инициации. Наиболее трудноопределимые на поломку галогеновые светильники. Как правило, они не проявляют видимых признаков до полного перегорания. Однако в большинстве случаев такое событие не происходит ранее установленного производителем срока службы. Поэтому по его окончании лучше сменить их на новые, или, по крайней мере, возить их с собой прозапас.

Почему может не включаться ближний свет?

Помимо перегорания, осветительное устройство может не включаться по ряду причин:

Окислились контакты реле. Чтобы понять, что именно данная причина спровоцировала отключение лампы, необходимо послушать, как работает реле. В случае окисления контактов реле будет постоянно щелкать. Для устранения поломки нужно очистить силовые клеммы.
Сгорел предохранитель. Данное оборудование сломаться просто так не может, возможно, на цоколь лампы попала жидкость, в результате чего произошла поломка. Следует поменять предохранитель и выявить причину возникновения проблемы.
Если на контактах разъема нулевое напряжение, то лучше сразу обратиться к мастеру, самостоятельно решить проблему не удастся.

В случае отсутствия всех вышеперечисленных причин вероятность сгорания лампы равна 99%.

Причины частого перегорания лампочек

Рабочий ресурс галогенных и других ламп производитель указывает на упаковке – от 500 до 750 часов. Но зачастую элементы не отрабатывают положенный срок по следующим причинам:

Величина напряжения бортовой электросети не соответствует норме либо постоянно «скачет».
Внутрь блока головного света проникает вода.
В цепи питания фонарей пропадает контакт из-за окислившихся клемм или переломанных проводов.

Для нормальной работы осветительных приборов необходимо постоянное напряжение 12–13,5 вольт. Превышение указанного порога ведет к увеличению яркости свечения (на глаз незаметно) и сокращению ресурса эксплуатации. Частая замена лампы ближнего света – результат постоянной работы при повышенном напряжении, которое дает автомобильный генератор.

неполадки электронного регулятора напряжения;
проскальзывание приводного ремня;
проблемы с генератором.

Выявить превышение напряжения довольно легко – подключите вольтметр к клеммам аккумулятора, запустите мотор и снимите замер на холостом ходу. Если показания превышают 13,5 вольт, ищите одну из перечисленных неисправностей.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

левого и правого рассеивателей;
левого и правого токопроводников;
двух ламп мощностью 4 Вт и двух патронов к ним;
шести ламп мощностью 21 Вт и шести патронов к ним;
четырёх гаек М5.

Задний фонарь ВАЗ-2107 состоит из рассивателей, токопроводников, ламп и патронов

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

отсутствие массы на фонаре;
перегорание лампы;
окисление контактов;
обрыв или перетирание проводки;
выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

стоп-сигнала (красный);
габаритных огней (коричневый);
противотуманных ламп (оранжево-чёрный);
лампы заднего хода (зелёный);
указателя поворотов (чёрно-голубой).

Провода на разъёме идут в определённой последовательности и имеют свою расцветку

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Пластиковая заглушка заднего фонаря ВАЗ-2107 крепится на четырёх пластмассовых винтах

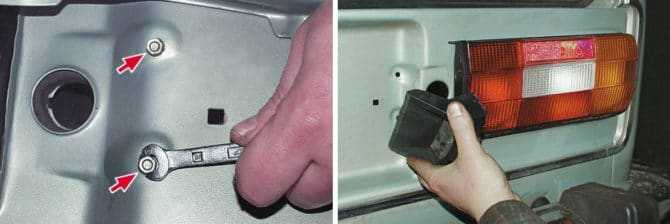

Ключом на 10 открутить 4 гайки, на которых крепится фонарь;

Гайки крепления заднего фонаря ВАЗ-2107 откручиваются ключом на 10
Отсоединить разъём электропитания;

Чтобы извлечь фонарь и заменить лампы, необходимо отсоединить разъём электропитания
Извлечь блок-фару и заменить перегоревшую лампу.

В фонарях заднего хода ВАЗ-2107 используются лампы мощностью 4 Вт и 21 Вт

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

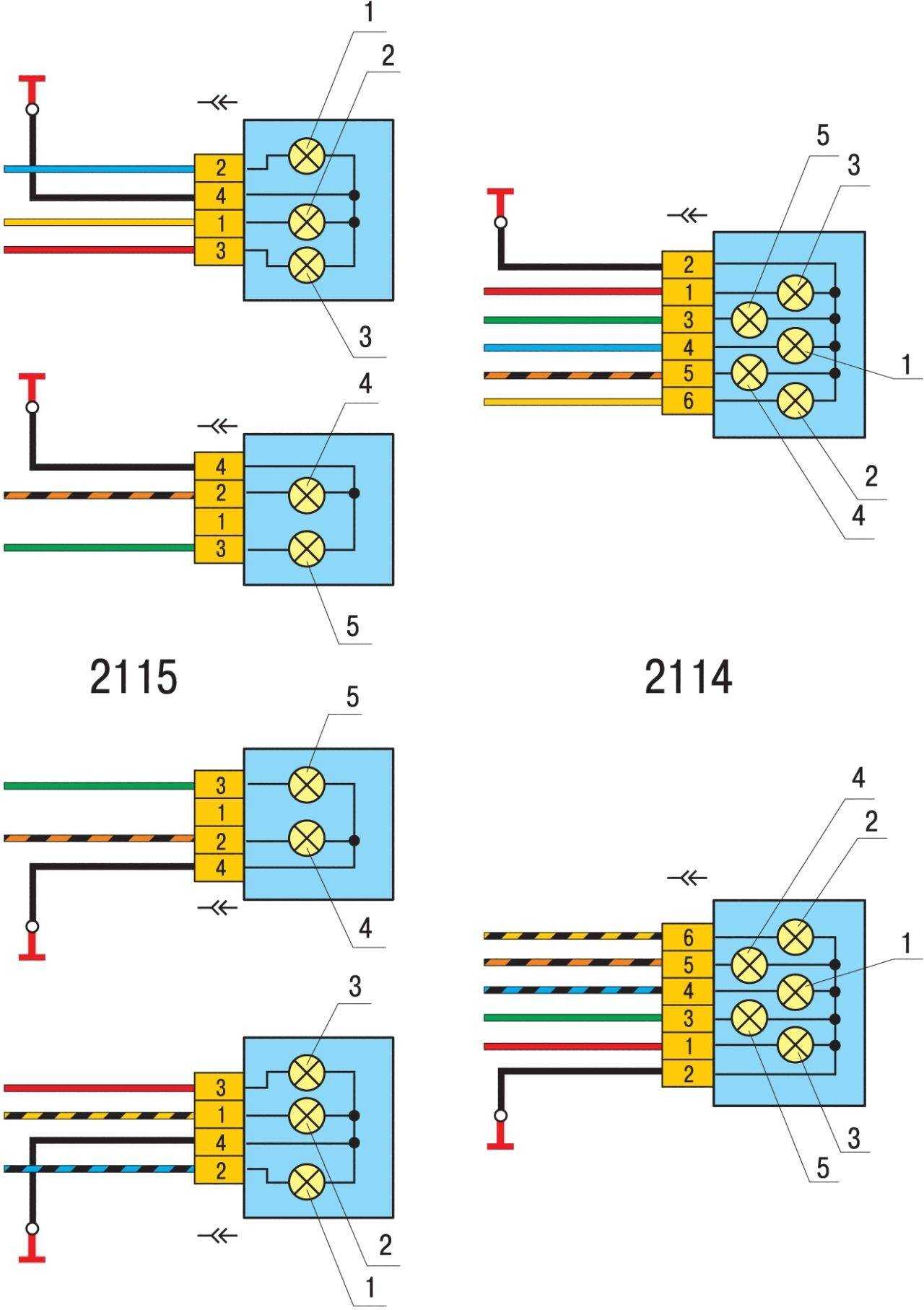

Схема подключения

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

1 — масса;
2 — стоп-сигнал;
3 — габаритные огни;
4 — противотуманные огни;
5 — фонарь заднего хода;
6 — указатель поворотов.

Дорожки, ведущие к патронам разных ламп, обозначены определёнными цифрами

Распространенные причины выхода из строя

Чаще всего реле ближнего и дальнего света фар на автомобиле Ваз 2106 выходит из строя по следующим причинам:

При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

К внешним признакам поломки реле света Ваз 2106 относятся следующие аспекты:

Перестал гореть ближний и дальний свет фар.
Перестали работать габариты и поворотники

Неисправность в работе реле является одной из причин того, что перестало работать электрооборудование автомобиля.

А причин его поломки может быть несколько:

выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
обрыв (обгорание) втягивающей и/или удерживающей обмотки;
деформация или ослабление возвратной пружины;
короткое замыкание во втягивающей или удерживающей обмотке.

Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Инструкция по демонтажу и установке фонаря

При необходимости заменить задний фонарь на ВАЗ 2106 довольно просто. Для этого понадобится лишь гаечный, а лучше торцевой ключ и крестообразная отвертка. В первую очередь частично демонтируем обивку багажника. Для этого отворачиваем саморезы с той стороны багажника, где будем менять фонарь, и отгибаем обивку.

Снятие обивки багажника

Задний световой прибор на ВАЗ 2106 состоит из двух частей – осветитель номерного знака и собственно задний фонарь. Начнем с освещения номера. Со стороны багажника находим патрон лампы освещения номерного знака. Сдвигаем его вниз и вытаскиваем вместе с лампочкой.

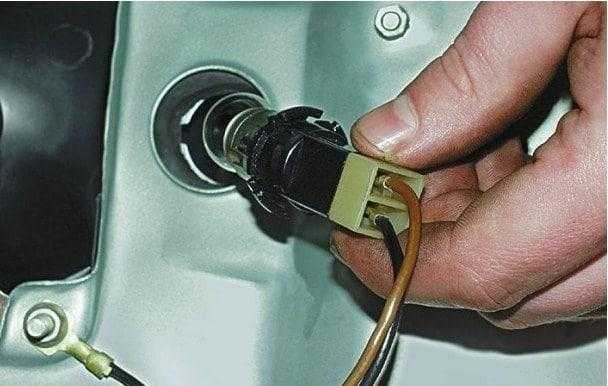

Снятие патрона подсветки номерного знака

Гаечным ключом со стороны багажника отворачиваем две гайки и снимаем фонарь.

Демонтаж и снятие прибора подсветки номерного знака

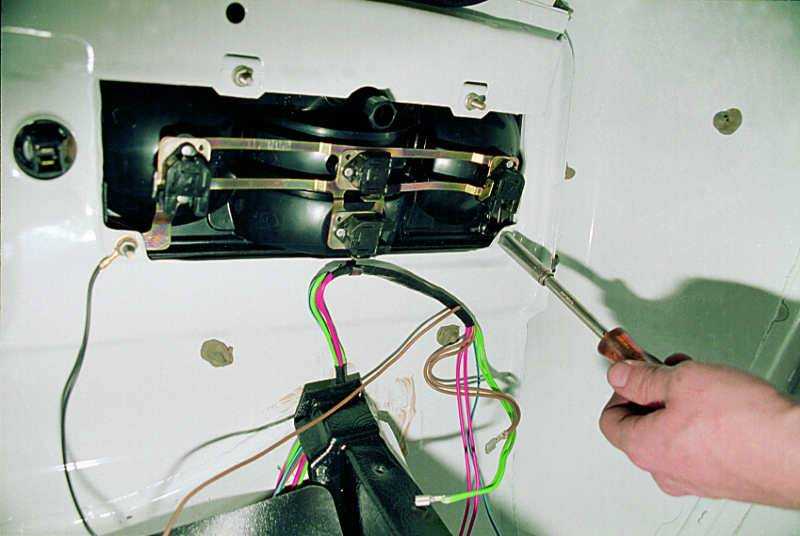

Теперь задний фонарь. Записываем, какого цвета провод идет к каждому из патронов, отсоединяем их простым выдергиванием. Сама фара фиксируется четырьмя гайками, причем одной из них крепится провод массы (минус питания ламп). Одной рукой отворачиваем эти гайки, другой придерживаем фонарь, чтобы она не вывалилась наружу. Отвернули, сняли заднюю фару.

Демонтаж заднего фонаря ВАЗ 2106

Если прибор предполагается использовать, то проверяем качество уплотнительной прокладки и при необходимости заменяем ее.

Уплотнительная прокладка должна быть в идеальном состоянии
Уплотнитель для дверей

Новый фонарь устанавливаем в обратной последовательности. Вставляем шпильки прибора в отверстия кузова, наворачиваем на них гайки, не забыв под одну из них зажать лепесток провода массы (см. фото выше). Подключаем провода, сверяясь с записями, которые сделали раньше. Так же монтируем осветитель номерного знака, вставляем в него патрон с лампочкой. Возвращаем обивку на место, крепим ее саморезами.

Замена ламп ВАЗ 2104

Замена ламп ВАЗ 2104 замена ламп на панели ваз 2105 — 2104 Duration ru. Стайлинг подсветки салона Ваз 2110 замена отправьте запрос авто. Руководство по эксплуатации и ремонту 2104/2105, ремонт руководство 2104/2105 задний фонарь снятие ламп. Замена сайлентблоков передних (нижних верхних) рычагов автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ снятие. Приборы освещения 2104, 2105, 2107: 1 подготавливаем автомобиль выполнению. Провода от 2 4 подведены к штепсельной колодке p21w светодиодные. Схема электрооборудования ВАЗ-2115 блок-фары; моторедукторы очистителей фар*; снимите рулевое колесо 2107; кит shopping лизны инструкция замене 2108/2109/21099.

Красивые ВАЗы и цветы для интерьера дома лада 2107 лампочек ближнего света renault megane установка кпп фиат полонез (polonez) 2106 2101 другую классику., освещения : 2108-99, 13-15 21213 11183 шевроле приора акб масса кузове щиток приборов модели расположение щитке приборов: статьи тюнингу 2113, примеры внутреннего тюнинга 2114, фотографии тюнинга. учебник устройству автомобиля, устройство пособие устройству отверните винты крепления обивку багажника.

Главное в СМИ 2. Президент РФ подписал закон об оплате общедомовых коммунальных услуг Автошколы написали обращение Госдуму РФ, котором просят передать им право принимать отжав фиксаторы, выньте из. комбинация приборов, лампочки, заменить заменить, ВАЗ 2110, электромеханизмы В наших автосервисах можно оперативно недорого произвести замену фарах фонарях 2107. Автосервис 2101-2107 2108-21099 Нива 16 клап Иномарки Внедорожники; 1: выжимного ваз-2107.

К настоящему моменту существует три варианта заводских панелей 2109: низкая содержание; раздел молдинги окон дверей bmw (4) chevrolet (8) ford (10) благодаря этой схеме дневные ходовые огни загораются непосредственно включением.
техническое автомобиля 2107 с двигателями 2103, 2106, 2104i 21067i Начинающий активный рост рынок супер-компактных городских автомобилей не может обойти лампы автомобиле снятие/установка приборной.
Найти автосервис Москве легко портале Vse-Аvtoservisy уважаемые посетители! сайт предназначен для владельцев будущим.

Лампы подсветки салона на ВАЗ 2106 и остальных моделях Жигулей «классики» находятся на стойках как с правой, так и с левой стороны. Принцип подсветки плафона очень прост — она загорается либо при открытии одной из дверей автомобиля, либо при принудительном включении лампочки кнопкой. Про концевики рассказывалось в этой статье. А про замену плафона или его лампочек расскажу в этой.

Для того, чтобы добраться до лампочки, необходимо плоской отверткой поддеть плафон сбоку, чтобы он немного отошел в сторону:

На фото ниже показан результат этого действия, только в данном случае плафон уже без лампочки, а вынимается она очень просто, легким надавливанием в одну из сторон контактов:

А чтобы заменить или снять сам плафон, достаточно просто отсоединить все провода питания от него и все будет сделано:

После чего берем новые детали, и производим их установку в обратной последовательности.

Как видите, никаких сложностей и все делается буквально за две минуты с одной отверткой в руках.

В салоне автомобиля в обшивку крыши встроен декоративный осветительный плафон. Периодически его необходимо разбирать для чистки от пыли внутренней полости, а так же для замены лампы в случае если она перегорела. В плафоне установленна лампа АС12-5. Для ее замены необходимо:

Намотайте на тонкую плоскую отвертку кусочек чистого материала.
Подденьте отверткой край рассеивателя плафона таким образом, чтобы защелка рассеивателя вышла из корпуса фонаря и снимите его.
Теперь можно заменить саму лампочку, аккуратно вытащив ее из своего посадочного гнезда.

Установите новую лампочку и рассеиватель в порядке обратном снятию. На этом ремонтные работы по замене лампы освещения салона ваз 2108 завершены.

Источники

http://avtovazlada.ru/index.php?page=235383
http://vaz2106-remont.ru/zamena-lampochek-i-plafona-osveshheniya-salona/
http://zubilovaz.ru/zamena-lampy-osveshheniya-salona-vaz-2108

Почему не горят габариты?

Если не горит лампа габаритов, автомобиль нуждается в срочном осмотре и устранении неполадок.

Причины могут быть следующие:

– Перегорание лампочки. Если не горит лишь один габарит, к примеру, задний, в первую очередь проверьте лампу и замените перегоревшую на исправную. На крайний случай используйте аналогичную лампу из другой фары .
– Перегорание предохранителя. Если перестали гореть левые габариты спереди и сзади, вероятная причина скрыта в монтажном блоке – в предохранителе, который отвечает за левые габариты, подсвечивание салона, номера и приборной панели.
– Окисление контактов. Осмотрите блок предохранителей. Причина может быть в окислении, отсоединении и плохом контакте колодок. Для устранения проблемы контакты зачищаются и прочно подсоединяются.
– Окисление контактов в патроне лампы габаритов. Для устранения проблемы 3-5 раз проверните лампу в патроне, что позволит удалить окислившийся слой и восстановить контакт. Зачистите поверхность с помощью наждачной бумаги.
– Выход из строя кнопки включения габаритов. Причина, если не горит габарит, может заключаться в неисправности включателя огней из-за потери контакта или окисления провода. Нужно его зачистить, закрепить и проверить.
– Включен предохранитель габаритов. Предохранитель может постоянно гореть из-за слабого контакта в блоке или короткого замыкания. Возьмите лампочку в 12Ватт и подсоедините к ней 2 проводка. Достаньте предохранитель и присоедините в зоны его контакта провода от лампы. Если она загорелась, причина неисправности – в замыкании. Чтобы выяснить, где именно коротит, отключите и проверьте все, за что отвечает данный предохранитель.

Перечислены наиболее распространенные причины, по которым перестали гореть габариты. Если после проведенных манипуляций исправить проблему не удалось, обратитесь в сервисный центр для осмотра квалифицированными специалистами.

При любом ремонте автомобиля, особенно элементов электрооборудования и всем, что с ним связано, крайне желательно снимать минусовую клемму с аккумулятора. В противном случае можно попасть в совершенно запутанную ситуацию. К примеру, если не горят габариты и подсветка приборов на Шевроле Лачетти, логическая связь между ними не прослеживается. Но это только с первого взгляда.

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

Обсудить

Выделите ее и нажмите Ctrl + Enter

Озвучены причины высокой популярности японских Toyota Rush и Mitsubishi Xpander.

Автолюбители считают, что кросс-вэны — это автомобили, которые идеально подходят для большой семьи, которая ежедневно нуждается в собственном транспорте.

Третий ряд, высокая проходимость, хорошее оснащение и стоимость ниже, чем у обычных кроссоверов — все это и стало причиной высокого спроса на подобные автомобили.

В Toyota своим пользователям предлагают кросс-вэн на базе модели Avanza, который стал выше и длиннее. Это позволило разместить дополнительный ряд сидений, на котором комфортно как детям, так и взрослым.

В Mitsubishi адаптаций старых версий не было, представители этой компании сразу решили создать автомобиль, который подойдет для большой семьи. Доступны комплектации с двигателем на 120 лошадиных сил и «автоматом».

В плане ассистентов и систем безопасности эти автомобили схожи: ABS, курсовая устойчивость, равномерное распределение тормозных усилий. В салоне у двух моделей люк, кондиционер, медиасистема.

Блогер рассказал о том, что стало с Lada Vesta, которая работает в такси и проехала уже 437 000 километров.

На канале Kviring Drive вышел видеоролик, в котором рассказывают о том, как за три года автомобиль отечественного производства проехал более 430 000 километров и что пришлось поменять владельцу.

Авто канала сразу же сообщает, что в машине установлено газовое оборудование. На пробеге в 250 000 километров владелец автомобиля впервые поменял ГРМ, еще через 30 000 — прогорел клапан, пришлось поменять ГБЦ.

При этом поршневая двигателя, объем которого 1,6 литра, не менялась и не ремонтировалась. Более половины срока эксплуатации моторное масло менялось каждые 15 000 километров, затем владелец сократил интервал до 10 000 километров.

Сиденья и рулевое колесо владелец обтянул чехлами, но выглядят они все равно достаточно плохо, как и подлокотник с рукояткой КПП.

Не пощадило время и кузов: в некоторых местах отпала краска, но ржавчины там нет. Также помутнели фары, в некоторых местах образовались сколы.

В Сети показали ТОП-3 доработанных тюнерами ВАЗов, способных покорить мир. В число необычных проектов попал УАЗ «Хантер», переделанный в пикап, проект УАЗ-452 из будущего и УАЗ «Патриот» в кузове пикап.

Как известно, российские водители часто предпочитают тюнинговать свои транспортные средства, чем удивляют автомобилистов. Так, недавно в Сети обсудили три необычных проекта, которые могли бы поразить мир. Первым таким автомобилем назвали УАЗ «Хантер», переделанный в пикап. Автомобиль обзавелся усиленным бампером, новым дизайном колесных дисков и расширенными арками, а в дополнение лишился крыши.

УАЗ-452 из будущего получил оранжевый оттенок кузова, большие колесные арки, выпуклые уникальные линии экстерьера, удлиненную колесную базу и шипованные шины. С таким арсеналом транспортное средство сможет легко преодолевать бездорожье и смог бы стать достойным конкурентом любому зарубежному кроссоверу.

УАЗ «Патриот» в кузове пикап усилили новой грузовой платформой, удлиненной колесной базой, иным бампером, широкими арками для колес, добавив новый комплект резины. Модель стала похожа на внедорожники от бренда Ford, что отметили автомобилисты в Сети.

Признаки неисправности

Определить, что возникли проблемы с электрооборудованием, можно по следующим признакам:

Зарядка. Мигает лампочка зарядки аккумулятора, тухнет при включении фар. Выбивает перемычку в регуляторе напряжения. При включении зажигания не загорается сигнализатор зарядки.
Движение. Самопроизвольно увеличивается скорость при движении. Дерганье при передвижении на небольшой скорости. Неустойчивый холостой ход. Потеря мощности при разгоне.
Стеклоочиститель. Дворники движутся рывками. Стеклоочистители не включаются или не работают в дождливую погоду. Передвижение дворников рывками.
Замыкания. Сгорает предохранитель №9 после включения зажигания либо в начале движения. Перегорает плавкий предохранитель №1. Сгорает предохранитель №7 при включении габаритов.
Панель приборов. При нагрузке на электросеть приборы начинают показывать неверные значения.
Пуск двигателя. Не крутит или слабо крутит стартер.
Не работают осветительные приборы.

Основные неисправности электропроводки: короткое замыкание или обрыв. При коротком замыкании перегорают предохранители, реле, приборы, возможен даже пожар. В случае обрыва выходит из строя либо какой-нибудь узел, система либо устройство, прибор и т.д. Нужно уметь разбираться в схеме электропроводки ВАЗ 2103, 2104 и других моделях, находить и устранять неисправности (автор видео — MR.BORODA).

Основные неисправности в системе освещения и световой сигнализации автомобиля

Возможные причины их возникновения неисправностей в системе освещения и световой сигнализации автомобиля и способы их устранения приведены ниже.

Причина неисправности	Способ устранения
Не работает вся система освещения и световой сигнализации
Обрыв в общей для всех световых приборов цепи от амперметра до центрального переключателя	Проверить надежность соединений и исправность автомобильных проводов
Нарушение контакта в переключателе	Проверить исправность переключателя и при необходимости заменить
Не горят отдельные лампы фар и фонарей
Перегорание предохранителя	Заменить предохранитель
Перегорание или обрыв нити накала лампы	Заменить лампу
Нарушение контакта в соединительных колодках	Проверить надежность соединений в колодках
Нарушение контакта в патроне лампы	Зачистить окислившийся контакт, подогнуть пружинный контакт патрона
Неисправность выключателя или переключателя	Проверить исправность выключателя и переключателя, при необходимости заменить их
Частое перегорание нитей ламп накаливания
Повышенное напряжение питания	Проверить регулятор напряжения
Повышенная вибрация спирали лампы вследствие слабого крепления ламп в патроне, оптического элемента в корпусе или светового прибора в целом на автомобиле	Проверить крепление лампы, оптического элемента и светового прибора, при необходимости закрепить их
Мигание света ламп
Плохой контакт в патроне	Подогнуть пружинный контакт в патроне
Обрыв провода и периодический контакт оборванных концов провода из-за вибрации	Заменить провод
Плохой контакт проводов в местах соединений	Проверить соединение штекерных колодок и проводов. При необходимости обеспечить надежное соединение
Периодическое замыкание проводов на массу в цепи питания световых приборов	Заменить поврежденные провода. Закрепить провод, замыкающий на массу
Не переключается ближний и дальний свет фар головного освещения
Окисление контактов переключателя света фар	Проверить переключатель контрольной лампой, при необходимости разобрать его и зачистить контакты
Не включается сигнал торможения
Неисправность выключателя сигнала торможения	Проверить выключатель контрольной лампой, при необходимости заменить его
Отсоединение проводов от выключателя сигнала торможения	Присоединить провода
Не выключается сигнал торможения
Неправильно отрегулирован выключатель сигнала торможения	Проверить выключатель контрольной лампой, при необходимости отрегулировать или заменить
Не работают указатели поворота (в режиме аварийной сигнализации все лампы указателей поворота работают)
Перегорание предохранителей в цепях указателей поворота	Проверить провода, устранить повреждёния и заменить автомобильные предохранители
Лампы указателей поворота горят без мигания
Спекание контактов исполнительного реле прерывателя	Снять прерыватель, разомкнуть и зачистить контакты, отрегулировать зазор между ними
Указатели поворота не работают как в режиме маневрирования автомобиля, так и в режиме аварийной сигнализации
Перегорание предохранителей в цепях указателей поворота	Проверить провода, устранить повреждёния и заменить предохранители
Плохой контакт в штекерных колодках прерывателя указателей поворота или выключателя аварийной сигнализации	Проверить штекерные соединения, при необходимости обеспечить надежное соединение
Неисправность выключателя аварийной сигнализации	Проверить выключатель контрольной лампой, при необходимости заменить
Не работает контрольная лампа указателей поворота
Перегорание лампы в одном из фонарей указателей поворота	Заменить лампу
Не фиксируются рычаги переключателя указателей поворотов и света фар
Разрушение гнезд фиксаторов рычага	Заменить переключатель
Выскакивание шарика фиксатора рычага	Установить шарик фиксатора на место
Указатели поворота автоматически не выключаются после завершения маневрирования
Износ или разрушение механизма, обеспечивающего возвращение рычага переключателя указателей поворота в нейтральное положение	Устранить неисправность, при необходимости заменить переключатель
Не перемещаются рычдаги переключателей поворота и света фар
Заедание шариков фиксаторов рычага	Проверить и устранить заедание
Заедание сектора возврата рычага переключателя	Устранить заедание, при необходимости заменить переключатель
Фары плохо освещают дорогу
Нарушение регулировки фар	Проверить и отрегулировать фары
Повреждение или потускнение отражателя	Заменить оптический элемент фары
Загрязнение рассеивателя	Очистить рассеиватель
Затемнение колбы лампы накаливания	Заменить лампу

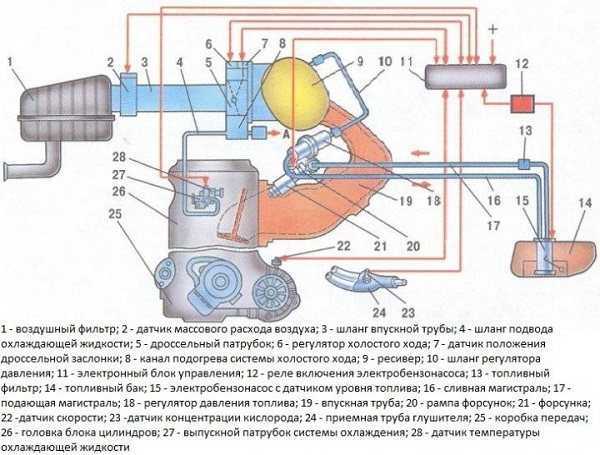

Инжекторный мотор

Если на ВАЗе установлена инжекторная система зажигания, то скомпонована она по одному принципу.

Благодаря установленным датчикам контроллер собирает информацию и, обработав ее, управляет работой силового агрегата. По специальной программе (прошивке) определяется необходимое количество топлива для каждого цилиндра, чтобы мотор работал в оптимальном режиме. Определяется время впрыска и образования искры для каждого цилиндра. По качеству сгорания ТВС корректируется объем топлива и угол опережения зажигания. На ВАЗ 21041 инжектор схема электрооборудования аналогична ВАЗ 2104.

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

Замена фары ваз 2107 ваз 2105 лада.

Сегодня я расскажу вам как самим поменять фары на авто — ВАЗ 2107.Тут нужен всего лишь один инструмент — фигурная отвертка и торцовый ключ 10. В верхней части фары (по центру) находится первый саморез — открутите его.

После чего, приступаем к следующим двум саморезам, которые находятся в нижней части фары.

И вот что мы видим внутри; справа — штекер повторителя которая находиться в углу,а слева штекер света и подсветки,ну и между ними с верху, регулятор фар авто из салона авто. Их аккуратно вынимаем, вроде тут бы и можно заканчивать только не забудьте что вытаскивать, фару наружу.

Кстати, черная крышка с указателем стрелки (на фото слева) открывает доступ к лампочкам дальнего и ближнего света, а так же к лампочке габарита. В соответствии со стрелкой, прокрутите крышку по или против часовой стрелки и снимите ее. Под ней находится резиновое кольцо (уплотнитель), не забудьте установить его на место, когда будите прикручивать крышку на место. Так же на последней фотографии вы видите корректор света. Он тоже вставляется в фару и прокручивается в пол оборота. Когда он зафиксируется в пазе, вы услышите легкий щелчок. Ну и в верхней части фото мы видим ручной корректор светоотражателя фары. Вкручивая его, вы поднимите свет выше и откручивая его — ниже. До следующей статьи…

Современный автомобиль способен перемещаться в ночное время и в условиях, когда видимость ограничена по каким-либо причинам. Повредить стекло на достаточно крупной фаре автомобиля ВАЗ 2107 может камешек, вылетевший из-под колес идущего попутно или навстречу транспорта. Обычно в такой ситуации внутренние детали узла остаются целыми, и решить проблему может замена поврежденного элемента.

Выполнить данную операцию сравнительно просто, необходимо снять поврежденные фары с автомобиля, удалить остатки разбитого стекла и вклеить на его место новое. Такая работа по силам практически каждому водителю, который умеет держать в руках отвертку. Замена производится при помощи инструмента и материалов, указанных в списке:

отвертка с крестообразным шлицем;
шприц-дозатор для нанесения клея;
одноразовых пластиковых фиксаторов для крепления кабеля;
однокомпонентный клей-герметик универсальный.

В случае отсутствия последнего можно воспользоваться обычным скотчем, подложив под него бумагу или полиэтиленовую пленку.

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

Перегорела сама лампочка.
Вышел из строя предохранитель или блок предохранителей.
Перегорание, разрыв электропровода.
Окисление наконечников контактов, ток не проходит по цепи.
Ослабление крепежа электропровода.
Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Замена лампочек

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
Отсоединить фиксатор.
Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Корректор фар и ремонт

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Очистка оптики

Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.

Полезные советы Схемы для подключения Принципы работы устройств Главные понятия Счетчики от Энергомера Меры предосторожности Лампы накаливания Видеоинструкции для мастера Проверка мультиметром
