Подсветка салона ваз 2114: устройство, ремонт и модернизация

Почему не работает свет в салоне ВАЗ-2115: разбираемся в вопросе

Освещение в ВАЗ-2115 – одна из важнейших составляющих комфортного передвижения на автомобиле в темное время суток. Если не работает свет в салоне, водитель сталкивается с массой неудобств.

Излучаемый уличными фонарями свет не поможет отыскать нужный предмет в бардачке, поэтому, водителю лучше всего заранее побеспокоиться о том, чтобы все лампочки и другие составляющие электрооборудования авто работали стабильно и надёжно. Но, что делать в ситуации, если осветительные приборы в салоне ВАЗ-2115 по каким-либо причинам отказываются выполнять свои обязанности?

Основные причины отсутствия освещения в салоне

Внутри ВАЗ-2115 зачастую производителем устанавливается один плафон, расположенный прямо на потолке, и лампы индивидуального характера.

Крепится он с помощью крепежных элементов, его срабатывание происходит во время открывания дверей. Такой принцип действия осветительного прибора водителям знаком еще со времен «классики».

Также плафон можно включать и выключать вручную с помощью расположенного на его корпусе переключателя.

Плафон и другие осветительные приборы – часть электрической системы, поэтому, в случае возникновения каких-либо неисправностей со светом, начинать искать проблему следует со схемы электроузлов.

Большинство водителей предпочитают отдавать свой автомобиль на ремонт электротехнику, но, подобную неприятность можно устранить самостоятельно.

Для этого необходимо вооружиться минимальным набором инструментов и самой схемой.

Основными причинами отсутствия освещения внутри автомобиля являются:

Перегоревшие лампочки;
Поломка внутри плафона;
Проблема с реле или предохранителем;
Пробои в проводке.

Когда причина, из-за которой осветительные приборы перестали правильно функционировать, определена, можно смело переходить к самостоятельному устранению поломки. Как правило, подобная работа не вызывает особых сложностей у начинающих водителей. Всё, что нужно – элементарные познания в принципе работы автомобильного электрооборудования.

Починка света в ВАЗ-2115

На первом этапе необходимо убедиться в работоспособности лампочек. Часто водитель отправляется в самые настоящие дебри, отыскивая поломку, когда та, находится на самой поверхности.

С помощью отвертки откручиваются крепежные элементы крышки плафона, и демонтируется лампочка. Необходимо убедиться в наличии нити накаливания, либо же просто подсоединить элемент освещения к аккумуляторной батареи.

Если лампочка загорелась – следует переходить к следующему этапу поиска проблемы.

Очень часто в автомобилях семейства ВАЗ отсутствует свет из-за поломки самого плафона. Нередки случаи, когда контакты внутри элемента плавились, следствием чего происходило замыкание.

С помощью отвертки плафон легко изымается. Проверить его на работоспособность возможно с помощью прозвона контактов.

Также рекомендуется провести тщательную визуальную диагностику, которая очень часто дает ответы на все волнующие водителя вопросы.

Следствием короткого замыкания становится поломка реле или предохранителя. Вышедшие из строя элементы достаточно заменить новыми экземплярами, после чего свет в салоне ВАЗ-2115 вновь загорится. Пробои, возникающие в электрической проводке автомобиля, пожалуй, самая неприятная и устрашающая для водителей неисправность.

Навык и опыт обращения с этой системой автомобиля есть не у многих. Поэтому, если причина отсутствия света кроется именно в проводке, лучше всего отдать своего «железного коня» в опытные руки электрика.

Сложность обращения с проводкой связана с тем, что диагностические операции подразумевают под собой прозвон проводов от питания к плафону или кнопке.

Почему нет света в салоне ВАЗ 2114: секреты электрика

Система электрооборудования автомобиля ВАЗ 2114 включает в себя целый спектр различных световых приборов.

Хорошо, когда светло в салоне

Условно их можно разделить на такие группы:

Головной свет;

Задние фонари;

Освещение в салоне.

Чтобы водителю было проще ориентироваться на дороге в темное время суток спереди автомобиля в блоке фар установлены галогенные лампы ближнего и дальнего света. В один блок с ними также установлены и лампы поворотников, чтобы при ремонте машины можно было снимать весь блок. Сзади стоит по одному блоку с каждой стороны, которые включают в себя стоп-сигналы, лампы поворотов и лампы заднего хода.

САЛОН МАШИНЫ

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

Плафон освещения салона;
Лампы индивидуального света;
Подсветка приборов на панели управления;
Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

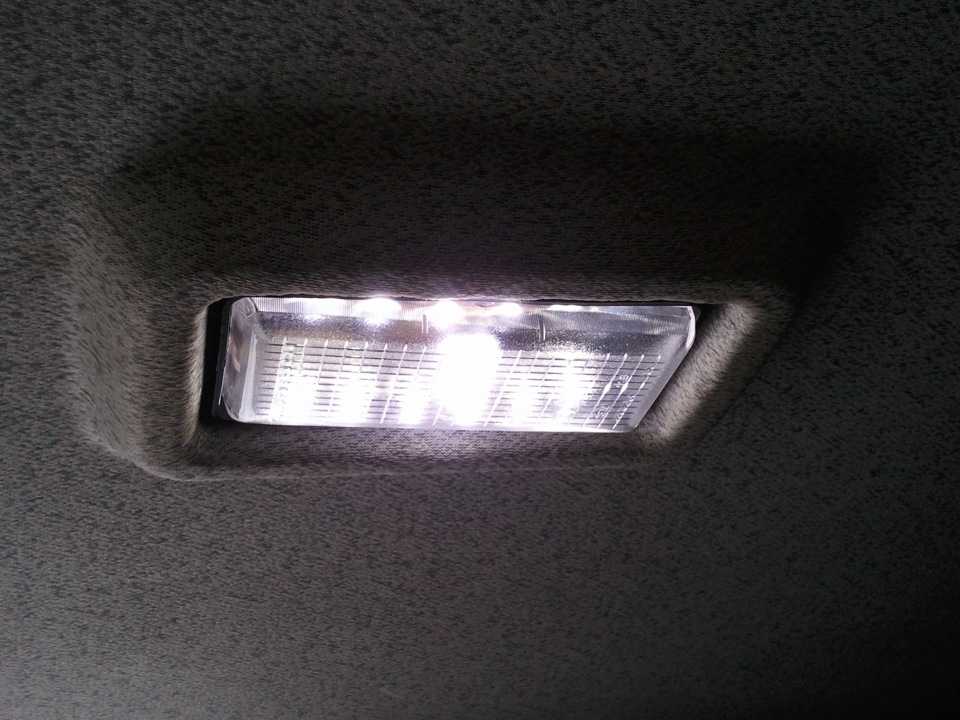

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салона

Здесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

НЕ РАБОТАЕТ ПОДСВЕТКА

В случаях, когда не горит свет в салоне ВАЗ 2114 водители, которые не разбираются в электрооборудовании машины и его ремонте сразу же начинают лезть в интернет и пытаться найти там какой-нибудь совет или решение проблемы. Но, как бы странно это не было, освещение салона ВАЗ 2114 можно починить и самостоятельно, нужно только минимум инструментов для этого и подробный план действий, который мы сегодня и разберем.

НАЧАЛЬНАЯ ПРОВЕРКА

Начинать ремонт лучше с проверки работоспособности конкретной лампы – возможно, просто сгорела лампочка и ее нужно будет просто заменить. Если же не гаснет свет в салоне ВАЗ 2114 или наоборот не включается при открытии дверей, то нужно проверять концевики дверей на работоспособность, нужно посмотреть в порядке ли контакты, если они окислились, то лучше зачистить и протереть спиртом.

Также существуют определенные нюансы, если стоят светодиоды. Обычно водители предпочитают как можно быстрее заменять обычные лампы на светодиоды, это связано с такими факторами:

Экономичность;
Более длительный срок службы;
Яркость света гораздо выше при низких затратах.

Так что нужно проверить плюс и минус и если что, то перевернуть лампочку в другую сторону и посмотреть загорится ли она после этого. В любом случае лучше переделать плафон индивидуального освещения ВАЗ 2114 под светодиодные лампы, чтобы от него было больше яркости.

Также на всех лампочках нужно проверить напряжение на контактах и узнать поступает ли туда ток. Если его нет, то придется искать обрыв провода где-то в проводке. Это будет требовать разбора определенных деталей машины, но от этого никуда не денешься – если уже не работает освещение салона ВАЗ 2114, то нужно чинить

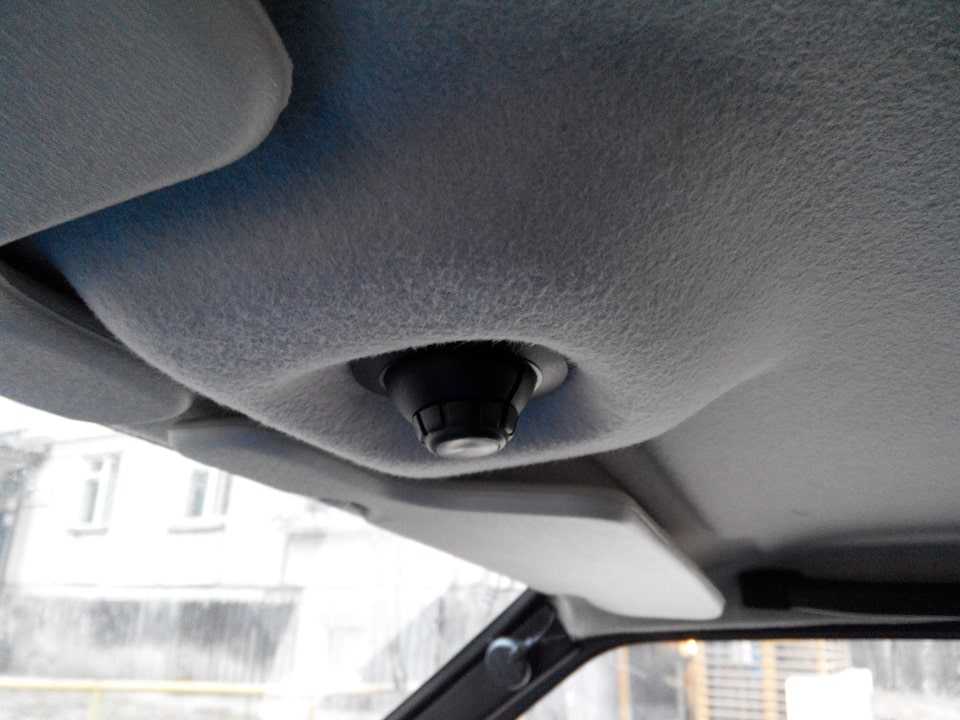

Самое большое внимание все-таки нужно уделить концевикам, часто проблема в нарушении цепи заключается именно в них, там легко может оборваться провод, а вы этого даже не заметите

ДОРАБОТКА СВЕТА В САЛОНЕ

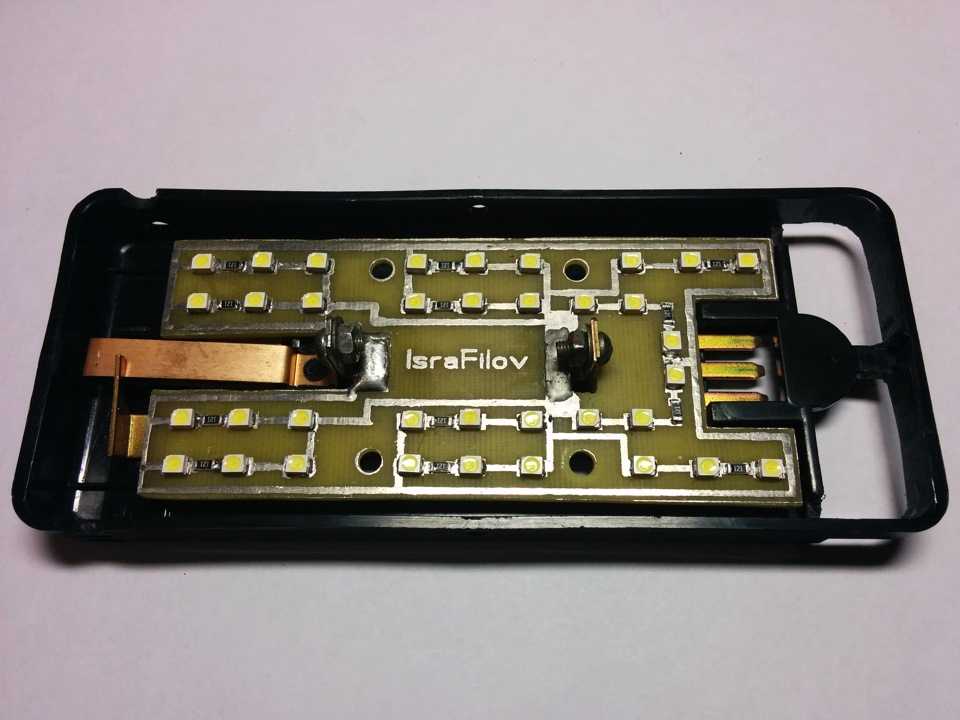

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
Плавное гашение лампы, выключение происходит в течение 10 секунд.

МОНТАЖ НОВОГО ОБОРУДОВАНИЯ

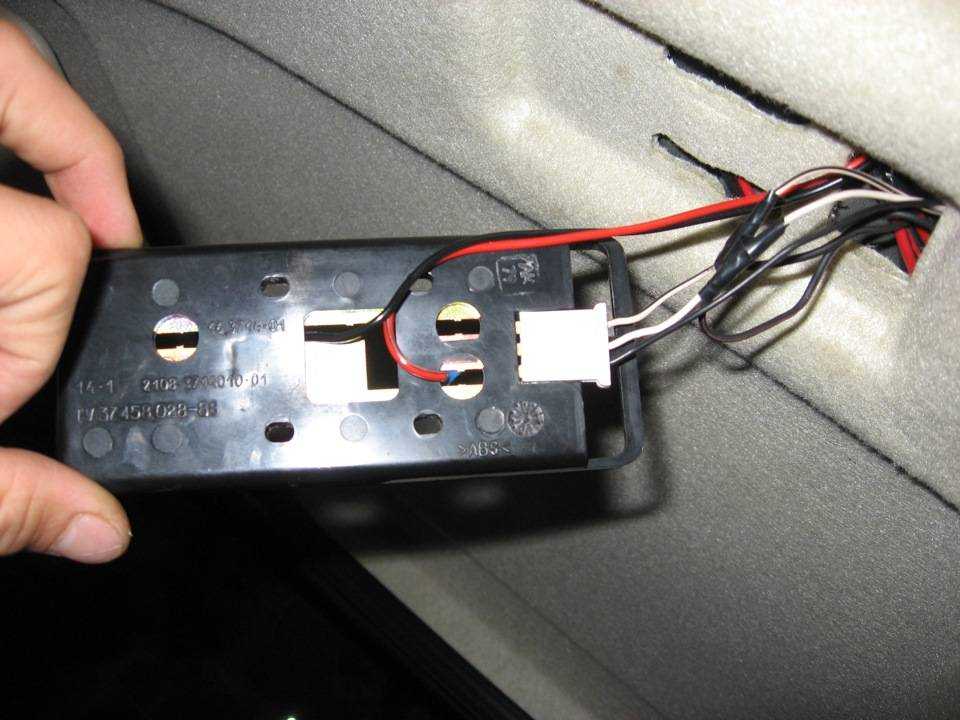

Теперь разберемся как установить светодиодный плафон на автомобиль, для этого нам обязательно понадобиться схема освещения салона ВАЗ 2114. Делается это в такой последовательности:

Снимаем плафон;
Откручиваем основу корпуса;
Подсоединяем новый плафон;
Прикручиваем светодиодный плафон на место.

Предохранитель

В цепи прибора освещения предусмотрены предохранители. Срабатывание плафона и подача напряжения на осветительную лампу происходит только в случае исправности предохранителя. В разные годы выпуска модели с завода на машину устанавливались два разных типа монтажных блоков. Отметим расположение предохранителя плафона на каждом из них. Для начала рассмотрим расположение предохранителя в монтажном блоке нового образца. Также этот элемент отвечает за работ стоп-сигнала.

В монтажном блоке старого образца этот элемент расположен немного иначе – он идет 7-ым по счету слева направо. Мощность элемента в этой версии блока составляет 10 Ампер. Помимо освещения салона, через этот элемент идет цепь на стоп-сигнал. Это может помочь при попытке диагностики неработающего плафона.

Если после замены сгоревшей детали не горит свет в салоне ВАЗ 2114 – причину стоит поискать в проводке и лампочке осветителя.

Схема электрооборудования автомобиля, которую необходимо изучить прежде, чем приступать к работе

Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.

Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов. Рассмотрим места, где может скрываться проблема:

Лампочка.
Плафон.
Предохранитель.
Проводка.

Чиним свет и знакомимся с электрикой

Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.

Лампочка

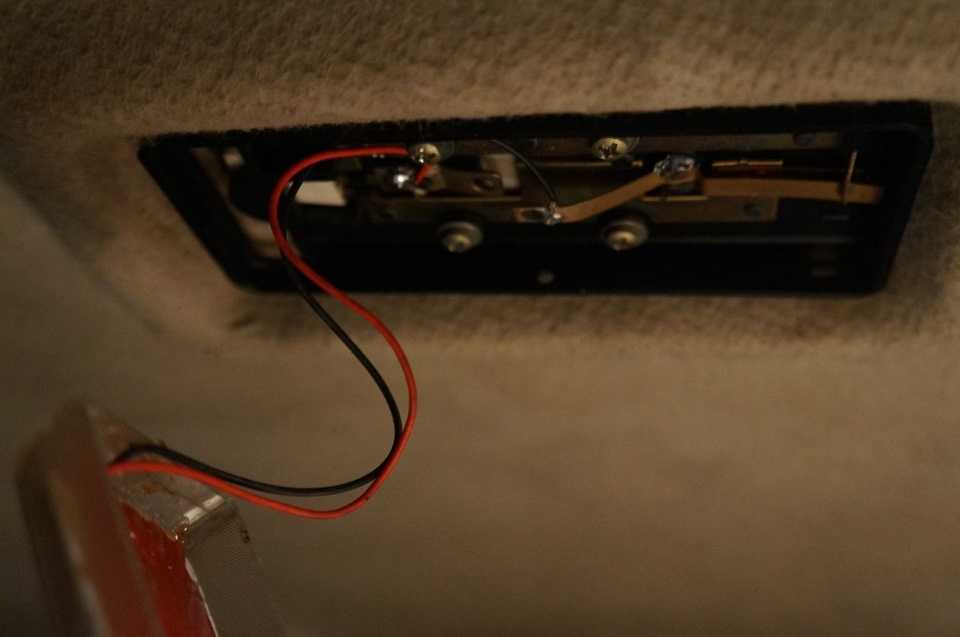

Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.

Плафон

Проблема может скрывать в плафоне

Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.

Предохранитель и реле на ВАЗ-2114

Замена предохраните может решить проблему

Следующей причиной становится сгоревший предохранитель освещения салона. Перегорать эта деталь может вследствие короткого замыкания, которое по разным причинам возникает в бортовой цепи. Зачастую замыкание вызвано именно неисправностью плафона.

Реле подсветки салона отмечено стрелочкой. Нередко контакты подгорают и не дают включиться свету

Проводка

Обрыв проводки может послужить причиной неисправности

Электрическая проводка – ночной кошмар любого автолюбителя. Одним всё понятно, а вот для других – это «тёмный лес». Так, в процессе диагностических операций необходимо прозвонить провода, идущие от плафона к питанию или кнопке.

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

паяльник с тонким жалом;
припой;
пинцет;
небольшой нож или плоская отвёртка;
светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

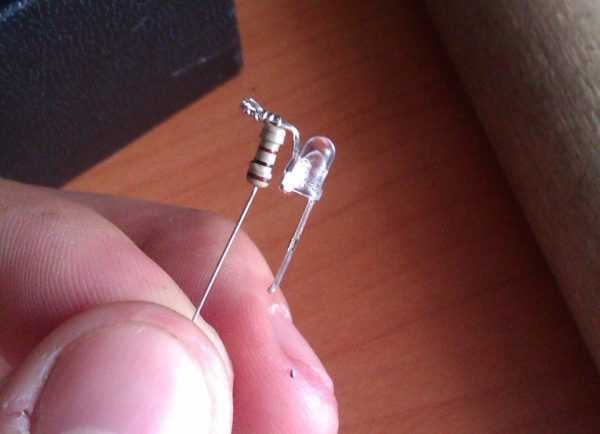

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

Снимаем клемму минуса с АКБ.
Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.
В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.
Аккуратно выдавливаем кнопки наружу.
Снимаем колодки с проводами.
Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.
Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.
Мультиметром определяем полярность светодиодов.
Отгибаем выводы и демонтируем светодиодный элемент.
Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.
Собираем кнопку в обратном порядке.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

Разбираем кнопку, как и в предыдущем пункте.
После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.
На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.
Производим обратную сборку кнопки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

Демонтируем кнопку из панели.
Минусовой отвёрткой поддеваем клавиши, вынимаем их и видим, что светодиод изначально отсутствует.
Разбираем корпус кнопок, надавливая на защёлки отвёрткой. На этом этапе кнопки должны находиться в нажатом положении.
С запасной кнопки демонтируем пару выводов и контактов, после чего устанавливаем их в корпус дорабатываемого элемента.
Достаём плату с двумя светодиодами из запасной кнопки и заменяем ею плату с одним светодиодным элементом.
При помощи паяльника присоединяем плату к новым выводам.
Чтобы подвести питание на новые контакты, соединяем медной проволокой контакты согласно фото.
Острым ножом или отвёрткой делаем отверстие в крышке кнопки.
Собираем деталь в обратной последовательности и устанавливаем на место.

Как заменить все лампы на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем начать, обязательно учтите для себя одну вещь, ни в коем случае не беритесь пальцами руки за стеклянную колбу а иначе из-за этого ваша лампочка может гораздо быстрее выйти из строя, поэтому рекомендуем замену ламп вам производить в обязательно чистых перчатках, но если же вы уже взялись пальцами руки за стеклянную колбу, то в таком случае перед тем как устанавливать лампу протрите при помощи чистой тряпки смоченной в спирте всю колбу, от жира и грязи! (Эта информация относиться только к галогеновой лампе, на маленькую лампу габаритного света и на лампу указателя поворота соблюдать эту процедуру не следует, но всё же рекомендуем вам при работе с лампочками пользоваться чистыми перчатками)

Замена лампы ближнего и дальнего света:

1) Как уже было сказаyо ранее, лампа на ближней и дальний свет идёт всего лишь одна но она двух нитевая, поэтому чтобы её заменить вам нужно будет сперва открыть капот у автомобиля и после чего на обратной стороне блока фары разыскать два болта (Болты указаны стрелками) которые крепят крышку фары, после того как выйдёте эти болты полностью их рукой отверните и после чего как показано на маленьком рисунке ниже, снимите пластмассовую крышку с блока фары.

Примечание! После снятия крышки с блока фары, вам предстоит работать с электроникой поэтому рекомендуется при работе с ней обесточивать аккумулятор, для того чтобы не происходило никаких замыканий при работе, а о том как обесточить аккумулятор, см. в статье под названием: «», пункт 1!

2) Теперь когда автомобиль обесточен, отсоедините от вывода галогеновой лампы колодку проводов и после чего отведите её в сторонку.

3) Затем присмотритесь внимательно к выводам галогеновой лампы, там будет стоять пружинный фиксатор который удерживает лампочку при езде для того чтобы она не вывалилась из фары, так вот взявшись рукой откиньте этот пружинный фиксатор вниз, как показано на маленьком фото ниже и после чего потянув за выводы лампы (Для наглядности выводы указаны красными стрелками), извлеките её из отверстия в котором она находиться.

Примечание! Новая галогеновая лампа устанавливается в блок фары, в обратном порядке снятию, но только при установке всегда помните то что до стеклянной колбы пальцами руки дотрагиваться нельзя, иначе лампа у вас быстро перегорит и не будет работать!

Замена лампы габаритного света:

Данная лампа заменяется очень просто, для того чтобы вы смогли снять старую лампу, сперва нужно будет открыть капот и снять ту самую пластмассовую крышку о которой шла речь чуть выше, в рубрике «», так вот снимите сперва полностью эту крышу и просто потянув за провода которые подходят к лампе габаритного света, вытяните её из отверстия в котором она находиться и после чего взявшись рукой за саму лампу, извлеките её просто из отверстия, тем самым вы её извлечёте из патронника, как показано на маленьком фото чуть ниже:

Примечание! В некоторых автомобиля семейства Самара оптика немного изменена, поэтому на каких то машинах встречаются фары габаритного света которые удерживаются просто за счёт натяга, а есть и те которые именно закрепляются в патроннике, те которые держаться за счёт натяга поворачивать никуда не нужно просто потянуть силой за неё она и выйдет (Данная лампа изображена на маленьком фото выше), а вот те которые именно крепятся в патроннике, нужно поворачивать против часовой стрелки и только после этого их вынимать, поэтому прежде чем тянуть за неё попробуйте провернуть против часовой стрелки!

Замена лампы указателя поворота:

1) Замена этой лампы тоже не составит никакого труда, поэтому как всегда сперва вам нужно будет открыть капот у автомобиля и после чего разыщите патрон который идёт совместно с лампой и встраивается в сам указатель поворота, так вот после нахождения патрона, возьмите его рукой и поверните против часовой стрелки как показано ниже на рисунке, а после поворачивания патрона потяните за него и тем самым извлеките его из указателя поворота совместно с лампой.

2) И в завершение когда патрон и лампа будут находиться у вас в руке, нажмите на саму лампочку и поверните её так же как и патрон против часовой стрелки и после этого полностью снимите лампу с патрона.

Примечание! Устанавливается данная лампа в обратном порядке снятию, но только при установке обратит внимание на две боковые горки (Одна из них на фото ниже указана стрелкой) которые находятся на лампе, так вот устанавливайте её таким образом чтобы эти горки вошли в пазы на патроннике и после чего повернув лампу, проследите за тем чтобы она зафиксировалась этими двумя боковыми горками!

Дополнительный видео-ролик: Чтобы вы наглядно могли понять о том как заменяется галогеновая лампа в фаре, просмотрите видео-ролик со всеми подробностями который расположен чуть ниже:

Как осуществить замену лампочки подсветки номера?

Времени на всю эту работу потребуется немного, около пяти минут. Необходимо приготовить плоскую отвертку и взять новые лампочки. После выполнить несколько несложных манипуляций:

Выключить освещение.
Открыть багажник.
Взять пластиковую отвертку и поддеть ею плафон за уплотнительные фиксаторы.
Вынуть корпус подсветки и отсоединить контакты.
Вытащить уплотнительную муфту.
Осуществить замену.
Установить конструкцию обратно.
Проверить функциональность прибора.

подсветка номера на ВАЗ 2114

Точно так же выполняются действия с другой стороны. Подсветка номера на ВАЗ 2114 работает!

Замена предохранителя ВАЗ 2114

Для начала определяем, какой прибор неисправен и где находится его предохранитель. При дальнейшем поиске и устранения неисправности надо отсоединить клемму «—» аккумулятора. Откройте капот, снимите крышку монтажного блока ВАЗ 2114, возьмите пинцет и вытяните предохранитель, который предположительно перегорел. Не используйте металлическую отвертку или другие инструменты для работы с предохранителями.

Существуют внешние признаки, по которым визуально можно определить, сгорел или нет. Но самая надежная проверка — при помощи тестера. Выставляем мультиметр в режим прозвонки и прикладывает щупы к контактам ЗЭ. Если изделие исправно, то тестер покажет сопротивление 0 и издаст звуковой сигнал.

Если плавкий элемент разрушен, предохранитель подлежит замене. Стоимость изделия варьируется в пределах 150–350 рублей, в зависимости от типа.

Электрооборудование
Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг

ВАЗ 2110 Прочее
Двигатель
Рулевое управление
Электрооборудование
Трансмиссия
Тормозная система
Подвеска
Тюнинг

ВАЗ 2114
Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг
Лада Приора
Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия
Видеопубликации
Фотопоток тюнинга ВАЗ
Руководства по эксплуатации и ремонту

Замена предохранителей делается элементарно:

Открывается капот;
Снимается крышка БП;
Руками или пинцетом вытаскивается старый предохранитель;
Устанавливается новая вставка, блок закрывается крышкой.

При смене вставки следует найти причину ее перегорания, потому что просто так она обычно не сгорает. Если в электрической цепи есть короткое замыкание, велика вероятность, что плавкие вставки так и будут перегорать.

Проверка работоспособности предохранителя производится очень просто. Вставку можно проверить так:

Аккуратно отщелкнуть крышку БП, вытащить предохранитель и осмотреть его на свету. Если проволока имеет разрыв, значит, предохранитель перегорел,
Если разрыв незаметен, нужно замерить между контактами сопротивление вставки, здесь необходим омметр или мультиметр. Отсутствие сопротивления говорит об ее исправности;
Также можно замерить напряжение на обоих контактах предохранителя, когда он вставлен в БП. Если на вход напряжение приходит, а на выходе оно пропадает, значит, вставка перегорела.

Снять блок предохранителей на ВАЗ 2114 тоже несложно. Для этого понадобится только ключ на 10 и руки:

Снимаем крышку БП, так будет легче добраться к гайкам крепления;

Отворачиваем гайки

Приподнимаем блок и отсоединяем 9-контактный штекер; Отсоединяем все провода от БП и демонтируем его.

Без проблем снимаем блок

Установку нового монтажного блока производим в обратном порядке. Единственная сложность – провода подключения относительно короткие, и вставлять штекеры на место не очень удобно. Но при определенной сноровке все должно получиться.

Повреждение проводки

Последняя и самая нежелательная причина неисправности – обрыв проводки выключателя. При отсутствии видимых повреждений проводки найти место обрыва без «прозвонки» сложно. Если обрыв удалось найти – следует полностью заменить провод, а не пытаться склеить его изолентой, т.к. укорачивание проводов ведет к изменению сопротивления.

Также причиной некорректного срабатывания бывает окисление контактов внутри корпуса осветителя. Достаточно зачистить и вернуть все пластины в заводское положение. Для проведения замены проводки освещения в сборе понадобится схема подключения салонного света. Ниже представим схему в подробностях.

Для полного разбора схемы разберем обозначения:

X1 – лампа освещения;
SW1- заводской переключатель режимов подсветки;
SW2-SW5 – концевики в дверях;
F – предохранитель.

Проверка неисправности должна производиться с изучения предохранителя и лампочек. Лишь после этого стоит искать причину проблемы в концевиках и провдке.

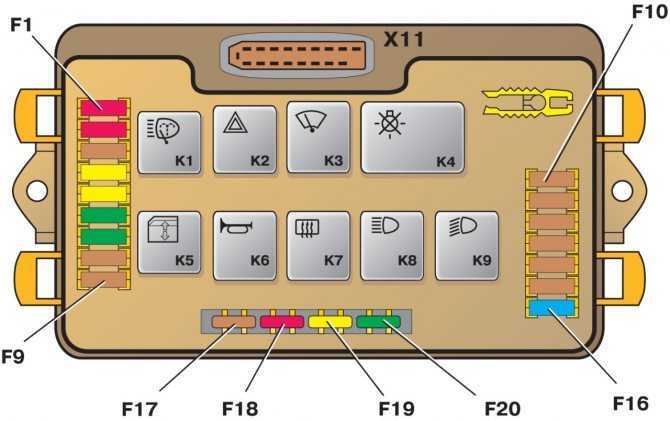

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Изготовление светодиодной подсветки

Иногда простая замена лампочки подсветки печки ваз 2114 кажется автомобилистам недостаточной мерой, и они прибегают к полной переделке подсветки при помощи светодиодной ленты. Для такого тюнинга понадобится приобрести 10-ти сантиметровый отрезок белой светодиодной ленты и 2 отрезка синей и красной ленты по 5 см каждый (многие магазины электрики соглашаются продать даже такую длину. В противном случае придется купить отрезок большей длины и отрезать от него кусочек).

Инструменты для монтажа светодиодной ленты понадобятся такие же, как и в предыдущем случае. Также потребуется паяльник, изолента (либо термоусадочная трубочка) и пластина текстолита.

Сама подсветка печки ваз 2114 со светодиодной лентой монтируется в следующем порядке:

отключить бортовую сеть от аккумулятора;
демонтировать крышку отсека шкалы печки;
взять готовые отрезки светодиодной ленты либо обрезать имеющиеся по длине;
взять текстолитовую пластинку и обрезать ее по размеру внутренней полости шкалы печки;
на пластинку наклеить отрезки ленты в следующем порядке: сверху — белую, снизу — синюю и рядом с ней красную. Приклеивать следует так, чтобы ленты размещались практически впритык друг к другу;
прикрепить пластинку с расположенными на ней лентами к внутренней части торпеды при помощи саморезов;
припаять провода «родной» подсветки к контактам на лентах. Делая это, следует обязательно соблюдать полярность (о том, как ее проверить — рассказывалось выше);
заизолировать места пайки при помощи термоусадки либо изоленты;
нанести на обратную стороны шкалы пленку-светофильтр (многие автолюбители советуют использовать Oracal8300-073). Она поможет сделать свет более мягким и не слепящим глаза. Если одного слоя после пробного включения покажется мало — можно наклеить второй слой;
установить крышку на место;
подключить аккумулятор.

Выполненная таким образом подсветка не только сделает более заметным регулятор печки ваз 2114, но и заметно преобразит внутренний вид салона.

Панель приборов нужна в автомобиле для того чтобы водитель всегда мог быть в курсе состояния силового агрегата, количества топлива в бензобаке, скорости движения и пр. Любому автомобилисту без лишних объяснений понятно, что при неисправной приборной панели управлять автомобилем небезопасно. Причины неисправности панели приборов могут быть разные, но в сегодняшней статье мы хотим поговорить о неисправности подсветки панели приборов в автомобиле ВАЗ 2114.

В принципе. Без подсветки панели приборов можно ездить в дневное время, но как быть в темное время суток, ведь без подсветки водитель не сможет увидеть показаний ни одного индикатора.
