Цепь включения габаритных огней
Заменить лампочку габаритных огней очень просто самому
В целях экономии топлива и уменьшения нагрузки на генератор в эту цепь сейчас зачастую включают дневные ходовые огни, что достаточно её усложняет.
Штатный же вариант проводки довольно прост и состоит из следующих элементов:
- предохранители;
- лампы передних и задних габаритных огней;
- центральный или клавишный выключатель;
- остановимся чуть подробнее на первых двух элементах.
Предохранители
Иногда именно перегоревшие предохранители являются причиной того, почему на той или иной стороне не горят габаритные огни.
Предохранителей в цепи обычно два, на левую и правую стороны раздельно. Так как лампочки потребляют небольшую мощность (по 4-5 Вт), то и номинал предохранителей невелик всего 5-7,5 А.
Где находятся предохранители габаритных огней
Там же, где и остальные, в едином блоке. На большинстве современных машин этот блок располагается под панелью приборов рядом с рулевой колонкой, или, что чаще, слева внизу, под пластмассовой накладкой.
Статья в тему: Дорожный знак 4.3 «Круговое движение» — назначение и новые правила проезда
В последнем случае достаточно снять крышку, защищающую блок, установленную на защёлках. На обратной стороне крышки, как правило, есть наклейка с информацией о том, какую цепь защищает тот или иной предохранитель, с указанием его номинала.
Самым большим неудобством в данном случае может стать недостаточное знание английского языка – именно на нём обычно сделаны надписи, даже на корейских и японских авто.
Лампы
Внешне лампочка передних габаритов имеет маркировку W5W, но сегодня всё чаще используют светодиодные лампочки габаритных огней.
Их преимущество перед лампами накаливания заключается в большей долговечности, а цена тех и других во многом зависит от производителя. Наиболее известна продукция Philips, Osram, Tesla.
О светодиодных лампочках для габаритных огней смотрите видео:
Причём, как показал тест «За рулём», не всегда дорогие изделия оправдывают свою цену.
Также достаточно часто передние габариты оснащаются лампочками с металлическим цоколем, но это, можно сказать, «прошлый век».

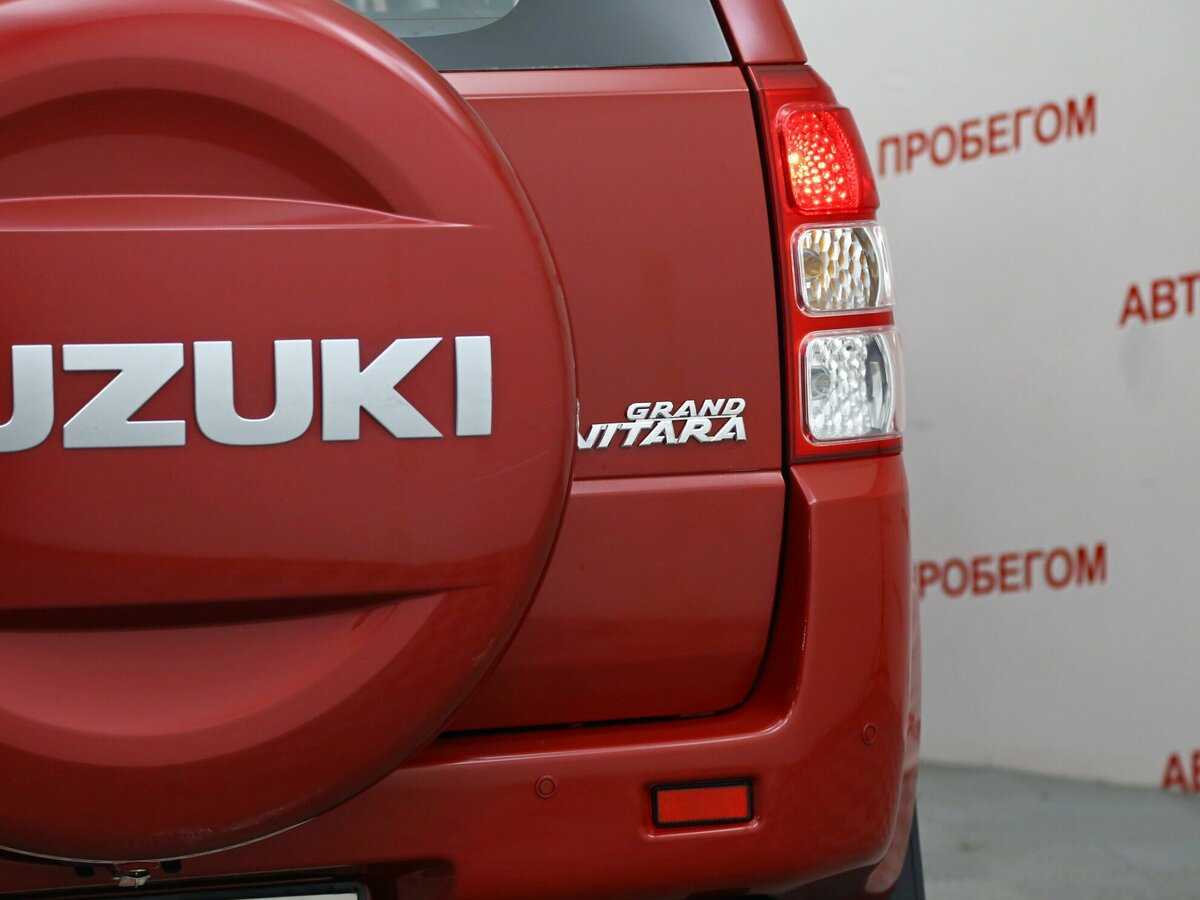

Для задних же габаритных огней наиболее распространена лампа с двумя спиралями – 21 и 5(или 4) Вт.
Спираль с мощностью 21 Вт загорается при нажатии на тормоз, т.е. лампочка в таком случае служит как стоп-сигнал, спираль же меньшей мощности работает как габаритный огонь.
Так же, как в случае с любыми другими лампами, приобретение более дорогого изделия отнюдь не гарантирует какой-то исключительной долговечности.
Пошаговая инструкция
Устройство фары в современном авто часто является уникальным. Однако лампы, снабжённые цоколем h7, всегда подключаются одинаково. К плоскости фары металлический цоколь прижимает скоба, изготовленная из проволоки. Все элементы, такие как скоба и разъём для цоколя, в разных автомобилях отличаются мало. Так что можете следовать инструкции с уверенностью в том, что не сделаете ошибок, характерных для начинающих автовладельцев.
Это интересно: Среднемоторный Maserati появится в 2015 году

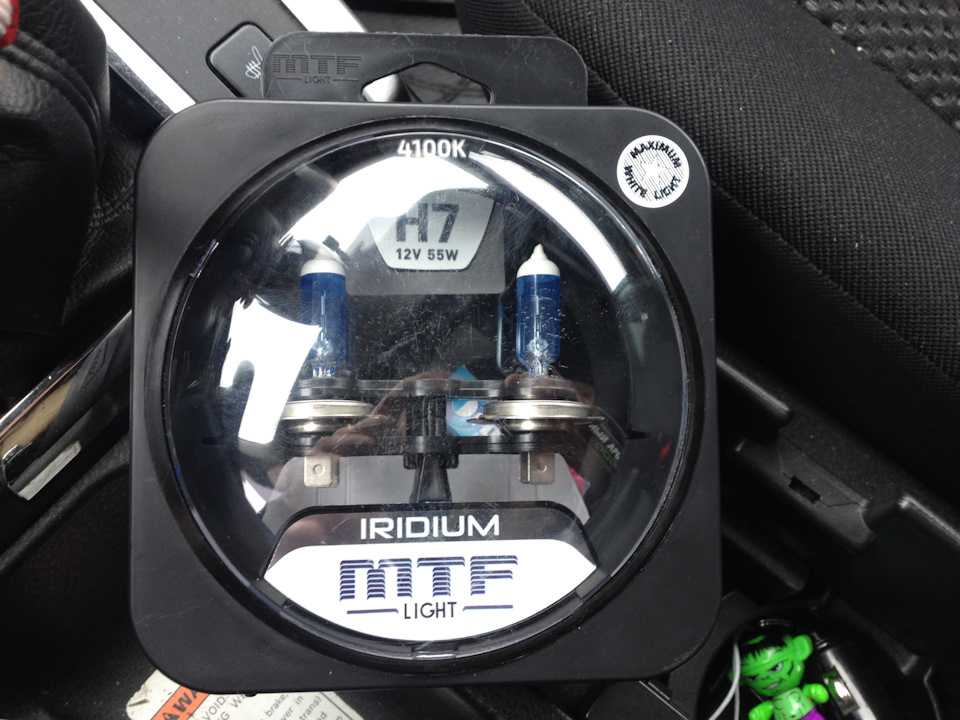

Что лучше купить
Допустим, нужно выбрать что-то надёжное и не слишком дорогое. Тогда подойдёт продукция европейских брендов: OSRAM, Philips, BOSCH. Лампы Philips обладают высокой долговечностью, хотя светят они менее ярко, чем «галогенки» OSRAM. Продукция фирм BOSCH и OSRAM отличается мало, но источники с высокой цветовой температурой фирма BOSCH не выпускает. Кому-то нравится, когда свет немного желтит, и лампы BOSCH тогда будут лучшим выбором.
У отечественных брендов есть одно достоинство – это низкая цена. Лампы и «Диалуч» выпускаются в широком ассортименте, но выдающимися характеристиками они не обладают.
Ещё есть премиальные бренды. Они принадлежат фирмам из Японии, которые сохраняют лидерство уже много лет. Цены на такую продукцию самые высокие. Выбор оставим за владельцем.
Как производить замену
Перед выполнением замены ламп всегда отключайте АКБ. Достаточно снять минусовую клемму, но даже для такого простого действия иногда нужен накидной ключ. Если сеть обесточена, можно начинать демонтаж. Цоколь лампы будет закрыт накладкой, а чтобы снять её, специнструмент не нужен.

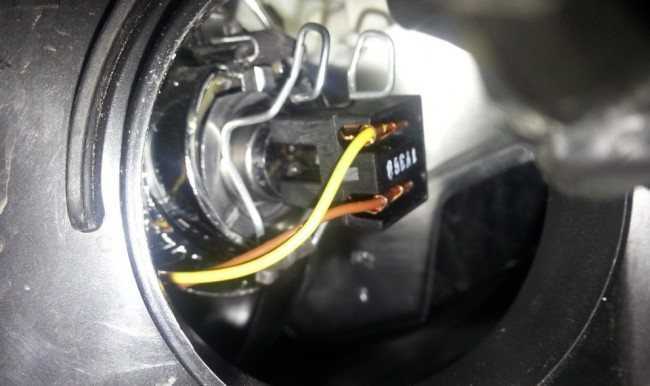

Под накладкой всегда находится цоколь. Первым делом отключают клеммник, закреплённый на контактах лампы. Колодку с клеммами просто вытягивают назад. На этом шаге не используются ни плоскогубцы, ни отвёртка.
Цоколь лампы будет прижат к фаре проволочной скобой. На скобу нужно надавить и затем вывести её из зацепления.
На последнем шаге лампа не удерживается ничем. Её можно вытащить, а затем установить на её место новую.
Проводя монтаж, все действия выполняют в обратном порядке. Стекло нужно очистить, для чего подойдёт средство «Секунда». К чистой колбе нельзя прикасаться руками, поэтому одевают перчатки.
Установив защитную накладку на место, выполняют проверку сделанной работы. Подсоединив АКБ, включают свет фар. Допустим, лампа не включается, а предохранитель, который был исправен, сгорел. Тогда нужно искать, где именно появилось короткое замыкание. Скорее всего, плюсовой провод был соединён с корпусом.
Лампы лучше менять парами, левую и правую сразу. Ещё после замены рекомендуют проводить настройку.
Отогнав авто от вертикальной плоскости на 5 метров, включают ближний свет. Верхняя граница пучка должна быть на 75 мм ниже, чем центр фары. Граница пятна имеет форму ломаной прямой, а точка излома на схеме обозначена буквой «E». Точка «E» не должна быть смещена влево или вправо.
Маркировка предохранителей
Заводская маркировка реле и плавких вставок на Suzuki Grand Vitara соответствует европейским стандартам, в результате чего встречается преимущественно с последовательной нумерованной маркировкой.
Расшифровать предохранители и узнать функциональное предназначение каждого элемента в блок можно сверив маркированный номер с данными из нижеприведенной таблице.
| F1 | Элемент отвечает за работу модуля обогрева заднего ветрового стекла |
| F2 | Предохранитель служит для питания цепи звукового сигнала, иногда через данный узел также подключают дополнительный охранный комплекс |
| F3 | Деталь служит для защиты противотуманных фар от короткого замыкания |
| F4 | Деталь необходима для питания модулей обогрева и электроприводов зеркал заднего вида |
| F5 | Предохранитель отвечает только за стабильную работу компрессора кондиционера |
| F6 | Деталь необходима для исправной работы подогреваемого датчика кислорода |
| F7 | Предохранитель необходим для предупреждения короткого замыкания цепи электродвигателя дроссельной заслонки |
| F8 | Элемент отвечает только за работу ближнего света правой фары головного освещения |
| F9 | Элемент отвечает только за работу ближнего света левой фары головного освещения |
| F10 | Деталь необходима для стабильной работы замка зажигания |
| F11 | Предохранитель защищает от короткого замыкания цепь стартера |
| F12 | Дополнительный предохранитель для общей цепи фар в автомобиле |
| F13 | Элемент отвечает только за работу лампы правой фары головного освещения |
| F14 | Элемент отвечает только за работу лампы левой фары головного освещения |
| F15 | Деталь необходима для стабильной работы омывателя фар |
| F16 | Модуль, контролирующий основные цепи зажигания |
| F17 | Предохранитель отвечает только за работу модуля антиблокировки колес |
| F18 | Предохранитель отвечает только за работу модуля антиблокировки колес |
| F19 | Предохранитель отвечает только за работу модуля электро отопителя в салоне |
В случае острой необходимости данную процедуру рекомендуется доверить профессиональным механикам, в противном случае возможно неправильно подключение оборудования и магистральных электроцепей, что может стать причиной короткого замыкания и дорогостоящего ремонта в ближайшем будущем.
Источники
- https://carpod.ru/predohraniteli-i-rele-suzuki-grand-vitara-2-2008-2016-gv_2294.htm
- https://rus-avtomir.ru/predohraniteli/rele-grand-vitara
- https://kupe2000.ru/suzuki-grand-vitara-predokhraniteli-i-rele/
- https://vianor14.ru/remont-avto/gde-nahodyatsya-predohraniteli-na-suzuki-grand-vitara.html
- https://fuse-box.ru/predohraniteli-i-rele-suzuki-grand-vitara-jt-2005-2015/
- https://chinzap.ru/remont-avto/gde-nahodyatsya-predohraniteli-na-suzuki-grand-vitara.html
- https://sgp55.ru/avtomehanik/gde-nahodyatsya-predohraniteli-na-suzuki-grand-vitara.html
- https://invrus.ru/predohranitel/gde-nahodyatsya-predohraniteli-na-suzuki-grand-vitara.html
Suzuki Grand Vitara предохранители и реле
Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Блоки под капотом
Основной блок
p, blockquote 4,0,0,0,0 —>
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание предохранителей
p, blockquote 11,0,0,0,0 —>
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
p, blockquote 12,0,0,0,0 —>
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |
Дополнительный блок реле
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,1,0,0,0 —>
Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Схема
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Обозначение
p, blockquote 19,0,0,0,0 —>
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
Блок в салоне
Крепится на левой стойке, со стороны водителя, под панелью приборов.
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,1,0 —>
Фотография
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Актуальная схема будет нанесена на защитную крышку блока.
p, blockquote 24,0,0,0,0 —>
Схема
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Назначение
p, blockquote 27,0,0,0,0 —>
| 1 | Реле задних габаритов |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора КПП (диапазон “P”) |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателем |
| F2 | (10А) Блок управления электрооборудованием, комбинация приборов |
| F3 | (15А) Блок управления электрооборудованием, дисплей, аудио система |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20А) Электронный блок управления двигателем ECM |
| F9 | (7,5А) Система запуска |
| F10 | (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота |
| F11 | (7,5А) Лампа подсветки косметического зеркала |
| F12 | (30А) Электропривод стеклоподъёмников |
| F13 | (20А) Электропривод стеклоподъёмников |
| F14 | (15А) Подушка безопасности |
| F15 | (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 |
| F18 | (20А) Очиститель лобового стекла |
| F19 | (15А) Предохранитель прикуривателя, разъем зарядки |
| F20 | (10А) Система поддержания скорости, Выключатель стоп-сигналов |
| F21 | (15А) Разъем зарядки |
| F22 | (7,5А) Задние противотуманные фонари, Комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
Замена ламп в передних габаритах
Бывает здесь
Замена лампочки передних габаритов (своими силами) на 5D
Перегорела лампочка правого габарита впереди справа. Хотя мануал рекомендует обратиться в сервис, поскольку надо снять облицовку радиатора и блок фару, можно все сделать самостоятельно. Причем прямо с противоположной стороны, а именно — со стороны колеса, сняв четыре пистона, открутив один саморез и слегка отогнув подкрылок. Всё видно на фото:
Местный
Re: Замена лампочки передних габаритов (своими силами)
. а что у вас за диски-это же не 17″ оригинал?
Бывает здесь
Re: Замена лампочки передних габаритов (своими силами)
Оригинал 16′ (машина 2005 г.)
Бывает здесь
zmey_mihalch
Опытный сузуковод
Фара снимается, конечно, замороченно, но четко. Если есть возможность — посмотрите сервис мануал (9k-1), а вообще решетка крепиться на 4х пистонах. Также, в какой-то ветке описывали процесс замены габаритки через подкрылок, поищите.
лаьпа меняется просто и быстро. снимаете 2 пистона которые крепят подкрылок к бамперу. откручиваете болтик крепления угла бампера ( со стороны подкрылка ) и дергаете угол бампера ( он на защелках ) в образовавшийся проем лампа легко доступна. удачи
Бывает здесь
Бывает здесь
Бывает здесь
Бывает здесь
Бывает здесь
Скажите, люди добрые, а что вот это за чудо такое?? Почему так дорого? Кто-нибудь такое себе ставил? Чем оно отличается от обычных синих лампочек за 20 рублей.
Бывает здесь
Бывает здесь
Ответ: Замена лампочки передних габаритов (своими силами)
Что-то фотки в сообщение не получилось вставить. научите, плииз.
Искал поиском и не нашел, даже такую же тему создавал. Спасибо огромное, вся работа заняла 10 минут.
ZIP, может вынести в FAQ? Многим будет полезно.
Ответ: Замена лампочки передних габаритов (своими силами)
Однозначно НАДО В FAQ . Браво! Ай Браво! Ай Браво! Ай
Местный
Хочется предупредить владельцев 3D, чтобы напрасно не отрывали подкрылки
По крайней мере у моего 3D всё по-другому, не так как у топикстартера (вероятно, у него 5D). Я вот, распечатав фотки этой темы отодрал подкрылок (левый) и — о, чудо! — убедился что через колесную арку к гнезду габаритной лампы никак не подобраться. Почесав репу, решил открыть капот и попробовать добраться к габариту сверху. И таки да, оттуда оба передних габарита вполне можно достать рукой (она, правда у меня не очень толстая).
Так что, собратья по модели — не ведитесь на эту тему . Я лично не матюкался по поводу лишней возни с подкрылком только потому, что мне еще и к противотуманке надо было подобраться, в ней тоже лампа перегорела. Если бы не это — думаю очень разозлился бы
Источник
Передние габаритные огни
Заменить лампочку переднего габаритного света на Сузуки Гранд Витара можно двумя способами:
- через обшивку крыла;
- через моторный отсек.
сложно сказать, какой из способов лучше, каждый принимает решение сам. Кроме того, здесь все будет зависеть от модификации автомобиля — далеко не все модели Vitara позволяют менять габаритные огни через обшивку колесной арки. Мы рассмотрим оба варианта.
Замена без снятия фар — через подкрылок
Значит, наши габариты не горят. Полностью поворачиваем руль в размер, который будем менять. Теперь необходимо частично разобрать облицовку крыла, которая со стороны колеса крепится к бамперу двумя зажимами и винтом. С помощью плоской отвертки затяните колпачки зажимов и снимите зажимы.
Снятие зажимов крепления облицовки колесной арки
Теперь с помощью торцевого ключа открутите винт. Он расположен над зажимами.
Выкрутите винт крепления облицовки крыла
Складываем обшивку крыла и стараемся заглянуть внутрь. Где-то вдалеке виднеется маяк с выпуклым патроном для лампы. Фиксатор питателя находится на картридже.
Свет габаритов на Suzuki Grand Vitara ближе к боковой части машины
Патрон вместе с фиксатором поворачиваем против часовой стрелки и вынимаем вместе с лампой.
Экспертное заключение Алексей Бартош Специалист по ремонту и обслуживанию промышленного электрического и электронного оборудования
Задайте вопрос специалисту Важно! На фото ниже показаны габариты патрона и замка пятипортовой модификации. На других модификациях автомобиля фары могут отличаться конструктивно
Но габаритные огни расположены примерно в одном месте (возможно выше / ниже) и снимаются таким же образом.
Розетка с габаритным огнем в пятидверной модели Suzuki Grand Vitara
Вытаскиваем сгоревшее устройство, на его место вставляем новое. Устанавливаем картридж на место, фиксируем поворотом по часовой стрелке. Закручиваем обшивку крыла, закрепляем винтом и двумя зажимами.

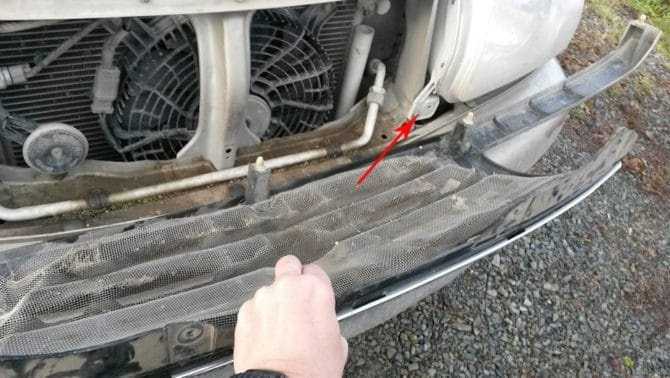

Замена со снятием фары и решетки радиатора
Как было отмечено выше, не всегда возможно заменить передние боковые габаритные огни Сузуки Гранд Витара через обшивку колесной арки. В некоторых модификациях фар эта лампочка расположена слишком далеко и неудобно — из-под обшивки крыла ее не достать.
К тому же, если габаритный огонь перестал гореть на дороге, работать через моторный отсек даже проще и безопаснее, чем валяться в грязи прямо на дороге. В этом случае лучше использовать второй способ — через моторный отсек. Для этого потребуется снять решетку радиатора и саму фару.
Открываем капот и находим три поршня, фиксирующие верхнюю часть обивки. Принцип их действия такой же, как и у колпачков, фиксирующих обшивку колесной арки (см. Выше). Поднимите проставочные колпачки с помощью плоской отвертки и полностью снимите колпачки.
Suzuki Grand Vitara фиксирующий зажим верхней решетки (приподнятые монтажные крышки)
Теперь возьмем тонкий и прочный шнурок, который имеет смысл всегда носить в багажнике. Плоской отверткой заворачиваем под правый нижний край накладки.
Для снятия лайнера потребуется тонкая нейлоновая стяжка
Осторожно потяните шнурок и снимите первую защелку
Разблокируйте крайнюю левую защелку
Подносим шнурок ближе к центру Suzuki Grand Vitara до упора на второй упор (их пять). Тянем снова.
Снятие крышки со второй защелки
Пойдем прямо и повторим операцию.
Снятие облицовки с фиксаторов правого борта
Берем нижнюю часть конструкции максимально близко к центру, тянем на себя и ломаем центральную защелку. Отделка радиатора Suzuki Grand Vitara теперь может быть снята. Перед нами фары, которые крепятся тремя винтами каждая. На фото один из них отмечен стрелкой.
Экспертное заключение Алексей Бартош Специалист по ремонту и обслуживанию промышленного электрического и электронного оборудования
Задайте вопрос специалисту Важно! Четвертый винт, который можно принять за крепежный винт, используется для регулировки фары. У него другой слот, и мы его не трогаем, поэтому вам не нужно снова настраивать головной свет!
Сняв обшивку, можно перейти к винтам крепления фар Suzuki Grand Vitara
Откручиваем винты, качаем их, немного толкаем фару вперед (смотря по направлению машины) и видим патрон лампы переднего размера. На фото он отмечен стрелкой.
Вытащив фару, получаем доступ к лампочке габаритного света
Картридж поворачиваем против часовой стрелки и вынимаем из фары вместе с лампочкой размера.
Убрана подрезанная лампа с патроном на Suzuki Grand Vitara
Разбираем сгоревшее устройство, вытаскивая его обычным способом и устанавливаем на его место новое. Вставляем патрон в фару, фиксируем саморезами. Ставим накладку на место: сначала фиксируем на нижних фиксаторах, а потом фиксируем верхними.
Вывод
Процесс замены лампочек ближнего света на автомобиле Гранд Витара осуществляется довольно просто, со стороны капота. Однако, прежде чем купить новые лампы, следует грамотно подойти к их выбору, учитывая вышеизложенную информацию.
Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.
Ни один из автомобилей не защищен от выхода из строя ламп, установленных в фарах. Не является исключением и известная модель Suzuki – Grand Vitara. К счастью, процедура замены ламп настолько проста, что не требует обращения в автосервис при первых признаках неисправной работы.
Тем не менее, существуют некоторые рекомендации для установки новых ламп. Их соблюдение защитит владельца Suzuki Grand Vitara от необходимости повторной замены в ближайшем будущем и неприятных неожиданностей во время снятия и установки.
Первое, что стоит хорошенько запомнить: процедуру замены нужно проводить лишь при отключенных контактах электрической цепи или отсоединенным аккумулятором. Снятие лучше всего проводить во время небольшого перерыва в использовании автомобиля. Лампы должны быть холодными, что исключит возможность получения ожогов. Во время установки лампы в фару следует убедиться в том, что на ее поверхности нет следов. Даже малейший отпечаток приведет к постепенному появлению пятен, отразится на потоке света и ускорит износ лампы. В случае попадания грязи на поверхность следует протереть лампу при помощи мягкого материала. Нельзя использовать различные химические вещества, влияние которых может привести к неизвестному результату
Не лишним окажется внимание к герметичности фары после установки. Если в ней найдутся какие-то зоны, пропускающие влагу, это подвергнет риску скорого выхода из строя даже новой лампы. Рекомендаций не так уж и много
Запомнив их, можно уберечь себя от лишних затрат и нервов. Что же касается самих процедур замены ламп, то они детально описаны в специальной инструкции, созданной производителями Suzuki Grand Vitara
Рекомендаций не так уж и много. Запомнив их, можно уберечь себя от лишних затрат и нервов. Что же касается самих процедур замены ламп, то они детально описаны в специальной инструкции, созданной производителями Suzuki Grand Vitara
Обратите внимание на иллюстрации и советы, которые позволят безупречно установить лампочки как в салоне автомобиля так и лампочки в габаритных, задних фонарях, поворотниках, ПТФ и лап ближнего/дальнего света
Источник
