Задний фонарь рено логан 1: замена ламп, как поменять фонарь

Какие лампы стоят в заднем фонаре

Рено Логан 1 поколения, или, как говорят, 1 фазы с кузовом седан, имеет три задних фонаря – два основных многофункциональных по бортам и один дополнительный в салоне за задним стеклом. Последний является повторителем стоп-сигналов, дальше по тексту мы так и будем его называть – повторитель сигнала торможения.

Рено Логан 1 имеет три задних фонаря

В них установлены лампочки следующих типов:

Внешний вид	Тип	Мощность	Назначение
	PY21W	21 Вт	указатель поворотов (оранжевая колба)*
	P21W	противотуманный свет**
указатель заднего хода
фонарь в салоне, повторитель сигнала торможения
	P21/5W	21 + 5 Вт	сигнал торможения (спираль 21 Вт), габаритный огонь (5 Вт)

* если фонарь с оранжевым стеклом в районе указателя поворотов, то вместо лампы PY21W используется P21W.

** лампа противотуманного света установлена только в левом фонаре. В правом она исполняет роль указателя заднего хода.

Указатель заднего хода Рено Логан 1 (белое окно на правом фонаре)

Габариты Рено Логан, схема подключения

Описание схемы

Наружное освещение на автомобиле Рено Логан первого поколения включается поворотом рукоятки левого подрулевого переключателя во второе положение.

Напряжение подается в электрическую цепь габаритов с вывода «+» АКБ, через монтажный блок предохранителей и реле под капотом автомобиля (предохранитель F01 60A) сразу на подрулевой переключатель.

Габариты по правому и левому борту разделены отдельными ветками цепи. Каждую ветку защищает отдельный предохранитель в монтажном блоке предохранителей в салоне автомобиля. Для правого борта — F19 (7,5A). для левого F18 (10A).

Примечания и дополнения

• Лампы габаритного света в передних фарах безцокольная W5W, в задних фонарях двухнетивая (объединенная с лампой стоп-сигналов) P21/5W, лампа фонаря освещения номерного знака W5W.
• Если включено наружное освещение и открыта одна из дверей, раздается повторяющийся звуковой сигнал, требующий либо закрыть дверь, либо выключить освещение.
• Дополнительно, при включении габаритов загорается щиток приборов и подсветка клавиш панели.
• TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Пошаговое руководство

Для замены ламп нужно демонтировать задний фонарь. Ниже все показано на примере левого фонаря, но справа все аналогично.

1. Открываем багажник и выкручиваем от руки два пластиковых барашка.

2. Раскачивающими движениями в стороны снимаем фонарь с направляющих.

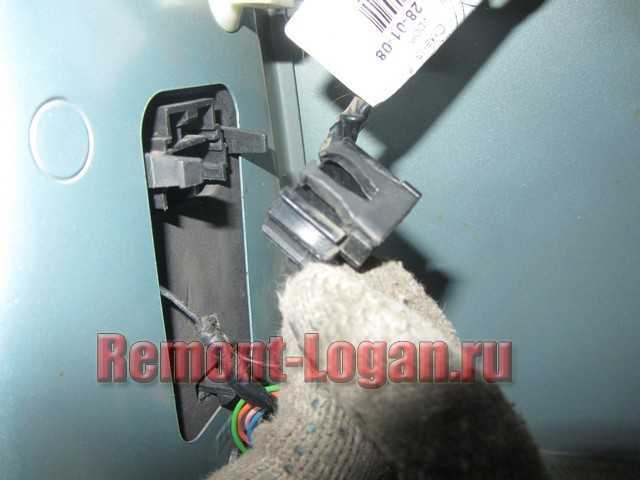

3. Сжимаем ухи и снимаем разъем питания.

4. Снимаем уплотнительную накладку.

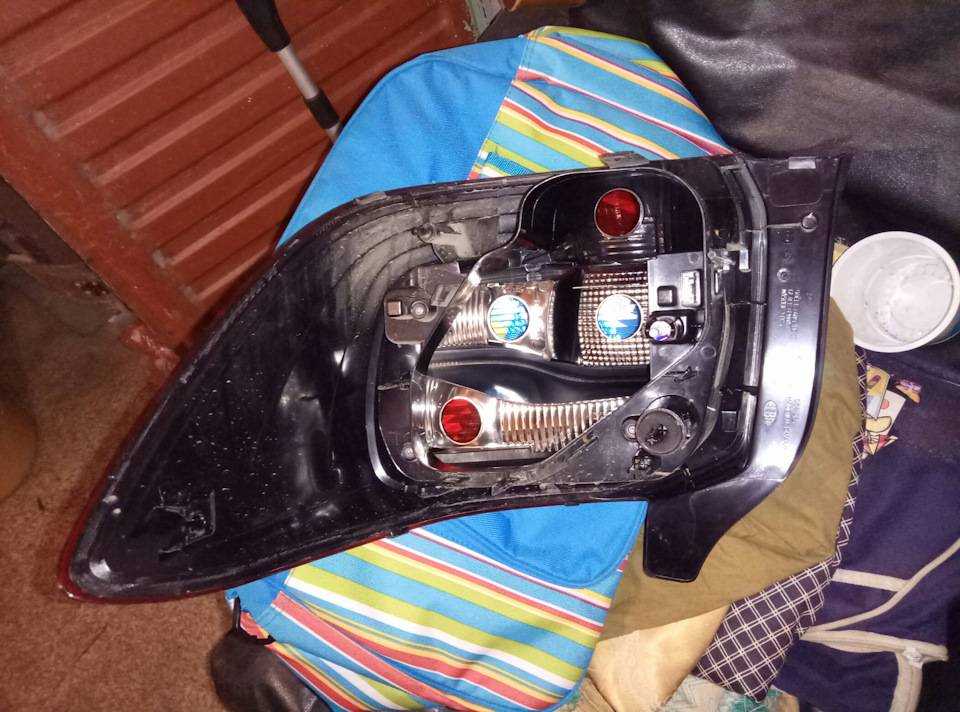

5. Для снятия платы с лампами сжимаем ушки фиксаторов и вынимаем ее.

6. Для снятия лампы нажимаем на нее и поворачиваем против часовой стрелки.

Для установки вставляем лампу в контактную площадку и поворачиваем за часовой стрелкой.

7. После замены нужных ламп начинаем сборку.

Устанавливаем и прижимаем плату. Вы должны услышать характерный щелчок закрывания фиксаторов.

8. Ставим уплотнительную накладку.

9. Подключаем разъем питания.

10. Вставляем фонарь в направляющие и с багажника фиксируем двумя барашками.

Как снять задний фонарь на новом Логане

На новом Рено Логан довольно просто снять задний фонарь, если знать некоторые нюансы. Итак, начнем. Как это банально бы ни звучало, но для начала открываем багажник.

Фара держится на 1 пластиковом барашке, его нужно отвернуть, но не до конца. Предварительно снимаем колодку питания заднего фонаря. После этого нужно хорошенько ударить основанием кисти по барашку, и фара выйдет из своего посадочного места. Если мешает возвратная пружина крышки багажника — снимите её.

Если фара не снимается со своего посадочного места, то нужно ладонью надавить на стекло со стороны крыла и приложить усилие в сторону снятия фары (в сторону задней части автомобиля). Фара и ладонь должны быть чистыми и не скользить, а как бы прилипнуть. Можно фару также покачивать вверх и вниз.

Если и это не получается, то между углом фонаря и крылом можно вставить пластиковый шпатель. Будьте осторожны, чтобы не сколоть угол стекла, можно делать это через тряпочку. В зависимости от года выпуска крепление фары может несколько отличаться, на последних (2018-2020 года) Логанах фара снимается не слишком сложно, на предыдущем “рестайлинге” — сидела на своём месте очень крепко.

Всё, можно приступать к замене ламп.

Замена ламп габаритов рено логан

14978 Просмотров

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Заключение

Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.

Source: loganlogan.ru

Типовые неисправности

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. Разъем. Достаточно распространенная проблема – подгорание контактов

Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать

Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

Но если выгорело окончательно, то придется колодку заменить.

Такая колодка, конечно, ремонту не подлежит

Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.

Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.

За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:

• F03 – стоп-сигналы, указатель заднего хода;
• F04 – указатели поворотов;
• F18 – габаритные огни, левый борт;
• F19 – габаритные огни, правый борт;
• F20 – задняя противотуманная фара.

Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.

Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1

Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.

Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.

Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.

Местоположение концевика указателя заднего хода в Рено Логан 1

Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.

Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.

Кожаная отделка руля и рукоятки рычага КПП

Некоторые владельцы склоняются к обращению в мастерскую, где специалисты качественно установят обивку обода руля и рукоятки рычага КПП. Однако не исключен вариант установки указанных аксессуаров своими руками. Для этой доработки приведем некоторые рекомендации, позволяющие минимизировать риск порчи премиального материала.

1. Снимаем размер с рулевого колеса Рено Логан и изготавливаем лекало. Для этой цели оборачиваем руль скотчем, после чего производим разметку шва. Пользуемся маркером.
2. Вооружаемся острым ножом, которым проводим надрез по шовной линии, а затем снимаем лекало с рулевого обода.
3. Полученный шаблон укладываем на отрезок из кожи и выполняем разметку уже на материале.
4. По краям кожи наносим строчку. Подойдет плотная нить.
5. Теперь необходимо сшить два края полосы (кожи) по внутренней поверхности.
6. Надеваем изготовленный кольцевой чехол на рулевой обод и сшиваем его иглой с плотной нитью. Иглу попускаем сквозь шов так, чтобы создавать пробелы размером с одну ячейку. Такой вид шва именуется макраме.
7. Аналогичную операцию выполняем в отношении ручки рычага трансмиссии. Также подобным способом можно преобразовать рукоятку ручника.

Какие лампы установлены

В задних фонарях на Дастере установлены самые обычные лампы с цоколем, которые можно найти в любом автомобильном магазине или специализированном магазине по лампам.

1. Лампа указателя поворота PY21W
2. Лампа стоп сигнала/габаритов P21/5W
3. Лампа задней противотуманной фары (слева) и лампы заднего хода (справа) P21W

При желании обычные лампы накаливания можно заменить светодиодными аналогами, свет от которых будет ярче и срок службы, при покупке качественных диодов, дольше.

Лампа заднего хода и задней противотуманки

• PHILIPS 12V P21W P-12498 цена от 40 руб
• BOSCH 12V P21W Pure Light 1987301017 цена от 35 руб
• KOITO 12V P21W (BA15s) 4514 цена от 50 руб
• NARVA 12V P21W 78165 цена от 25 руб

Лампы указателя поворота

• PHILIPS 12V PY21W 12496NACP цена от 65 руб
• BOSCH 12V PY21W янтарная Pure Light 1987302213 цена от 50 руб
• OSRAM 12V PY21W янтарная O-7507 цена от 60 руб

Лампа стоп/габаритов

• PHILIPS 12V P21/5W 2-х контактная P-12499 цена от 45 руб
• BOSCH 12V P21/5W 2- контактная Pure Light 1987302202 цена от 45 руб
• NARVA 12V P21/5W смещен. по высоте 2-х контакт. N-17916 цена от 30 руб
• OSRAM 12V P21/5W 2- контактная O-7528 цена от 45 руб

Выше мы указали наиболее качественные лампы при установке которых не потребуется каждый месяц снимать фонарь и производить замену ламп.

Замена задних фонарей

Задние фонари менее подвержены повреждениям нежели фары Рено Логан, но все же, при ударе в заднюю часть автомобиль скорее всего придется менять фонари на новые. Процедура эта довольно проста в исполнении, и для ее выполнения не понадобится вообще никаких инструментов.

Для этого необходимо с внутренней стороны багажника откинуть в сторону ковролин, чтобы добраться до конструкции крепления фонаря к кузову автомобиля. После чего отсоединяем провода питания от фонаря, точнее от его платы. Наглядно это показано на фото ниже.

После чего отворачиваем два пластиковых винта, при помощи которых и крепятся фонари:

Как видите, они находятся сверху и снизу под одному. После этого стоит снимать фонарь с наружной стороны, так как больше его ничего не держит. Подробнее смотрите на фото ниже.

Чтобы отсоединить плату от фонаря, необходимо прижать две пластиковых защелки, и потянуть за нее.

Теперь фонарь уж точно свободен и ничем больше не фиксируется.

При необходимости производим установку фонаря в обратном порядке. Стоит иметь ввиду, что оригинальный фонарь может стоить немалых денег, если вы решили купить именно заводской вариант. А более дешевые варианты можно приобрести всего за 1500 рублей. Что же касается еще более дешевых вариантов, то на авторазборке купить фонарь на Рено Логан можно за 800-1000 рублей, причем за оригинал.

Применяемые Лаппы на автомобиль Рено Логан, первого и второго поколения

Какие лампы ставит в фары Рено Логан

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро.

Новое поколение Логан было выпушено в 2012 году. Машина получила новую внешность, она стала чуть длинней и уже.

Для того чтоб Логан оставался по прежнему дешевым, конструкторам пришлось отказаться от сложных выштампованных деталей кузова. В минимальном наборе опций нет подушек безопасности, электроусилителя руля и электростеклоподъемников.

Так как свет напрямую влияет на безопасность движения, водителю необходимо знать какие установлены лампы, а так же умение их заменить.

Лампы устанавливаемые на рено Логан

2 Лампа передние противотуманные фары — галогеновая лампа Н11 мощностью 55 ватт. Лампа Г образной формы с пластиковым цоколем, с двумя контактам.

4 Лампа заднего хода и указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

5 Лампа переднего поворота — желтая одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

7 Лампа освещения номерного знака, багажника, вещевого ящика и переднего габарит а — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

8 Лампа освещения регулятора печки — маленькая бесцокольная лампа C3W мощностью 3 ватт.

Какие лампы стоят на Рено Логан 2

Мы можем порекомендовать лампы в ближний и дальний свет фар таких производителей как: Osram Night Breaker, Philips X-Treme Vision, Koito Whitebeam

Типы ламп Рено Логан 2

Если габаритов нет, то другие участники движения могут не рассчитать размеры транспорта и протаранить край машины. Если сигнальная подсветка начала барахлить, то проводится замена ламп габаритных огней.

Что потребуется для самостоятельного ремонта Renault Logan?

Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки

• Откидываем клемму от аккумулятора
• Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)

Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.

Замена габаритных огней сзади

Выдергиваем разъем питания фары

• Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
• Ставим блок-фару на место
• Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Некоторые специалисты рекомендуют использовать вместо классической W5W лампочки диодный аналог. Существуют лампочки габаритного света на 13 диодах. Это энергоэффективный вариант подсветки.

Надеюсь, вам стало понятно, как осуществляется замена лампочки в Логане в передней фаре и с задней стороны.

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно

Как правильно заменить

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

• открываем багажник;
• осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;

Лампочка задних габаритов и стопа

• немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
• устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Замена лампы дополнительного стоп-сигнала

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

В” кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели

Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху

Меняем и настраиваем оптику в Рено Логан от теории к практике

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

Новые лампы ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

• снимите основную заглушку, надавив вниз и потянув на себя;
• далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
• теперь отсоедините провода;
• далее отожмите фиксатор и уберите их в сторону;
• перегоревшая лампа убирается;
• установка новой производится в обратном порядке.

Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.

Габаритных огней

Процесс замены габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

1. Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
2. Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
3. Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
4. Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
5. Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
6. Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
7. Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Стоп-сигнала

Новый стоп-сигнал

При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Выполните следующие действия:

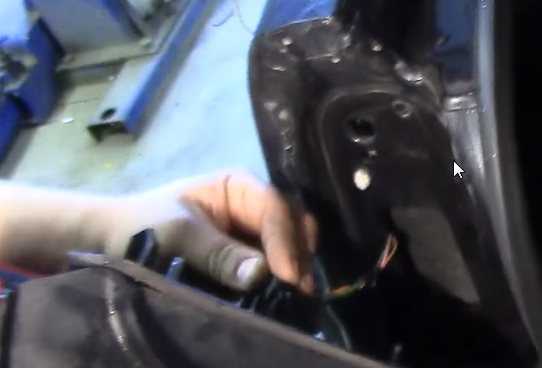

• откройте багажник и отогните его обивку;
• отсоедините жгут проводов;
• теперь открутите два самореза и потянув фару на себя, снимите ее;
• Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.

В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).

Возможные неисправности переключателя свет и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.

1. Все лампочки, используемые в Рено Логан2. Основные типы деталей3. Снятая блок-фара

Какие лампы стоят в заднем фонаре

Рено Логан 1 поколения, или, как говорят, 1 фазы с кузовом седан, имеет три задних фонаря – два основных многофункциональных по бортам и один дополнительный в салоне за задним стеклом. Последний является повторителем стоп-сигналов, дальше по тексту мы так и будем его называть – повторитель сигнала торможения.

В них установлены лампочки следующих типов:

PY21W	21 Вт	указатель поворотов (оранжевая колба)*
P21W	противотуманный свет**
указатель заднего хода
фонарь в салоне, повторитель сигнала торможения
P21/5W	21 5 Вт	сигнал торможения (спираль 21 Вт), габаритный огонь (5 Вт)

* если фонарь с оранжевым стеклом в районе указателя поворотов, то вместо лампы PY21W используется P21W. ** лампа противотуманного света установлена только в левом фонаре. В правом она исполняет роль указателя заднего хода.

Ремонт

Чтобы отремонтировать плату левого и правого фонаря, необходимо произвести демонтаж этих деталей.

1. Снимите обшивку с левой и правой стороны багажного отделения, после чего открутите несколько крепящих болтов по периметру фонаря.
2. Отсоедините электрический разъем от левой и правой платы, после чего демонтируйте всю фару целиком.
3. Чтобы разобрать нужную фару, необходимо провести тщательный осмотр и очистку деталей, после чего отодвиньте фиксаторы и разделите элемент на две части.
4. В случае, если у вас окислились контакты ламп, нужно произвести чистку и смазку сопрягающихся элементов.
5. Произведите замену ламп на левой и правой стороне, вышедших из строя со временем эксплуатации.
6. Если плата задней фары пришла в негодность, а пластиковый колпак в отличном состоянии, не стоит расстраиваться и идти в магазин. С помощью небольшого отрезка латунного или медного листа, можно восстановить целостность контактов на фаре.
7. Приложите старые детали на лист бумаги и сделайте лекало.
8. Из получившихся форм вырезаем детали из листа латуни, после чего припаиваем их на место.
9. Устанавливаем лампы в штатные гнезда и проверяем результат нашей работы.

Как правило, данные неисправности касаются практически всех моделей Renault Logan. Происходит это из-за конденсата, собирающегося в нише багажного отделения.

Если задняя фара дала трещину, ее необходимо заменить. Стоимость задних фонарей на Рено Логан составляет около трех тысяч рублей и не зависит от того, правая это или левая сторона. Задняя фара, будучи новой, исправно прослужит порядка 5-ти лет в условиях Российских дорог.

Рено Логан 1 и 2 заменить задний фонарь

Сегодня нельзя переоценить роль задних фар, присутствующих в любом современном авто, в том числе и в Renault Logan, в обеспечении безопасности движения. Задний фонарь позволяет не только обозначить сам автомобиль, но и выполнить функцию указателя направления следования. С течением времени фары способны утрачивать свой функционал, что предполагает немедленный их ремонт с целью восстановления изначальной работоспособности.

Данная статья позволит разобраться в аспектах устройства осветительных приборов кормы Рено Логан, а также обзавестись опытной информацией в части их ремонта, предполагающего устранение наиболее часто возникающих поломок. Вы узнаете, как собственноручно осуществляется замена.

Устройство

Левая фара Рено Логан идентична правой. Задний фонарь левый и правый в конструктивном плане разделены на секции и покрыты с наружной стороны колпаком из оргстекла прозрачной фактуры. В роли электрического коммутатора всех блоков фары выступает специальная плата, обладающая схемой распайки, учитывающей подачу сигнала на: «стопы», «задний ход», противотуманную лампу и поворотник. Данная конструкция характеризуется присутствием некоторых недостатков, главным из которых является склонность к окислению контактов, что приводит к потере функционала ламп.

Ремонт

Для обеспечения доступа к схеме с целью отремонтировать задний фонарь, требуется предварительный демонтаж фары. Замена происходит следующим образом:

1. Снимаем обивку с внутренней поверхности багажного отделения.
2. По периметру фары откручиваем крепеж.
3. Отсоединяем подводящий разъем с проводами и затем вынимаем блок-фару из посадочной ниши.
4. Тщательным образом осматриваем конструкцию на предмет повреждения. Теперь посредством отжима фиксаторов разделяем корпус фары на два элемента.
5. Если обнаружен факт окисления, то производим очистку контактных групп и смазку специальным составом.
6. При необходимости осуществляем замену ламп.
7. Если неисправной оказалась сама плата, а колпак присутствует в «добром здравии», то не спешим в магазин. Подбираем соответствующий латунный отрезок или медный лист и восстанавливаем целостность контактов, интегрированных в плату. Прикладываем старые элементы на бумагу и вычерчиваем лекало. Совместив чертеж с латунным полотном, вырезаем все потребные детали. Теперь остается все спаять на свои места.
8. Лампы монтируем в посадочные гнезда, коммутируем проводку и проверяем работоспособность фары.

Технология ремонта или замены правой фары абсолютно идентична для устройства левой стороны авто.

Обозначенные нами неисправности актуальны для всех модификаций практичного Renault Logan. Главной причиной сбоев является постепенное скапливание конденсата в посадочных нишах по периметру блок-фары. Для обеспечения возможности навсегда лишить себя данного неприятного момента потребуется осуществить доработку системы вентиляции багажного раздела и заменить соответствующие уплотнители.

Если на корпусе задней фары появилась трещина, то заменяем весь компонент. Стоимость одной фары для Рено Логан достигаем 3 тыс. руб. и зависит от стороны автомобиля. Если изделие установлено новое, то его ресурса вполне хватает на 5 лет.

Подведем итог

Когда владелец Рено Логан обнаружил факт отказа какой-либо из фар кормы, не стоит отчаиваться и направляться в сервис. Рекомендуем внимательно ознакомиться с данной статьей, которая способна выступить в качестве мануала по выполнению ремонтно-профилактических манипуляций. Замена не является сложной процедурой, и задний фонарь можно поменять самостоятельно. Выбор всегда за владельцем, но доступность нашего материала позволит даже малоопытному владельцу без квалификации электрика разобраться с данными осветительными устройствами.
