Цифровой прибор для проверки и установки момента зажигания

Характеристики стробоскопа для установки зажигания

Стробоскоп имеет определенный набор характеристик, которые отличают его от остальных приборов, делая его таким уникальным и необходимым. Среди таких, к примеру, то, что источником питания для данного устройства могут быть как собственные элементы питания (мини-аккумуляторы или батарейки), так и бортовая сеть автомобиля. Отсюда следует вопрос, что же является лучшим способом – питание автономного типа или все-таки за счет его сети. Я скажу лишь то, что данное не является таким уж принципиальным, но при этом нужно указать то, что первый способ лишает необходимости проводов тянуться за прибором.

Еще одна отличительная характеристика стробоскопа заключается в том, что минимальная частота вспышек, которые он может выдавать, должна совпадать с частотой вращения коленчатого вала, который вращается на максимальном уровне. Наиболее часто можно встретить стробоскоп, имеющий частоту в 50 Гц.

Также стробоскоп, как правило, не может работать долго в режиме осуществления вспышек, что связано с уникальной конструкцией ламп. Чаще всего этот прибор способен на работу, которая длится не более чем десять минут. Данные показатели должны указываться в инструкции. Чтобы не допустить непредвиденных ситуаций, стробоскопу, а прежде всего его лампам, нужно давать отдыхать, продолжительность чего равна времени эксплуатации.

Схемы стробоскопа для зажигания своими руками

В наше время существует довольно много легких и простых схем, с помощью которых можно самостоятельно сделать данный прибор и при этом данный процесс не подразумевает большого расхода денежных средств. Большее количество вариантов схем, предложенных в мировой сети понятные и с их помощью можно легко собрать нужное приспособление.

Для самостоятельного изготовления стробоскопа нам нужны такие приспособления как транзистор, фонарик, конденсаторы, тиристор, а также резистор, шнур питания, диод с низкой частотой, зажимы, реле с индексом и медный провод. Все что нужно, можно купить в специальном магазине или на радиорынке. Они доступны и стоят недорого. Также для установления корпуса приспособления вы можете воспользоваться старыми частями от фонарика или камеры.

Далее мы ознакомимся с этапами сборки стробоскопа для установки зажигания своими руками:

сделать разъем в задней стенке коробки для провода питания; прикрепить специальные прищепки разных цветов, которые означают «+» и «-» на кончики проводов; разместить датчик на любой из сторон корпуса, затем сделать отверстие для шнура и протянуть его к указанному контакту; припаять медный провод, который будет служить датчиком к главному шнуру; провести изоляцию соединений.

Подобное изделие поможет вам не только при установке зажигания, а также помимо этого может служить для настройки регуляторов и проверки свечей. Своими руками, вы сделаете простейший стробоскоп устанавливающий зажигание и в дальнейшем он может приносить пользу в проверке нескольких систем.

Установка угла опережения зажигания

• С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;
• Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
• Затягиваем крепёжную гайку.

На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.

Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.

В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.

Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.

Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.

Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.

Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.

И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.

Проверка метки газораспределения

В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.

Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.

Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.

Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.

Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.

Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.

После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.

Проверка работы двигателя на ходу

Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.

Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.

Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.

При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на  газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.

Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.

При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.

Особенности заводских стробоскопов и принцип их работы

Точно отрегулировать зажигание без использования стробоскопа довольно сложно. Такой прибор существенно ускоряет процесс настройки, лампа сигнализирует о появлении искры, что позволяет правильно установить угол опережения зажигания. Несмотря на то, что заводские приборы работают эффективно и точно, многие автолюбители не спешат их покупать. Главным сдерживающим фактором можно назвать высокую цену стробоскопов. В большинстве моделей используется дорогостоящая газоразрядная лампа, её замена приравнивается к покупке нового прибора.

Само устройство можно сделать своими руками, используя простые и доступные материалы. Существует несколько хороших схем изготовления, которые помогут сэкономить на покупке заводских аналогов. Для примера, можно ознакомиться с ценами на самые популярные стробоскопы, которые есть в продаже:

• Multitronics C2 — 900-1000 руб.
• AstroL5 — 1300 руб.
• Focus F1 — 1700 руб.
• Focus F10 — 5600 руб.

Самодельные приборы делаются из фонариков, светодиодов или лазерной указки. При низкой себестоимости (около 500 рублей) прибор будет работать не менее надёжно и эффективно.

Инструкция по изготовлению прибора для установки зажигания

Простой способ

В сети есть много разных схем, практически все из них легко собираются и не требуют больших затрат на материалы. Рассмотрим одну из наиболее популярных схем создания стробоскопа в домашних условиях. Из деталей нам понадобится:

• транзистор КТ315;
• тиристор КУ112А, резисторы на 0,125 Вт;
• любой фонарик на диодах (диодов должно 6 или больше);
• конденсаторы C1;
• низкочастотный диод V2;
• реле с индексом RWH-SH-112D;
• шнур питания длиною 1 метр;
• специальные зажимы;
• медный провод около 10 см.

Все детали можно приобрести на радиорынке или в специализированном магазине. В качестве корпуса для прибора можно использовать старый фонарик или вспышку от фотоаппарата.

Схема сборки автомобильного стробоскопа в корпусе от старого фонарика

Высверливаем на задней стенке отверстие, куда пропускаем шнур питания.
К концам проводов припаиваем зажимы разных цветов для обозначения «+» и «-».
Датчик будет размещаться на левой или правой стенке. Делаем отверстие сбоку корпуса и прокладываем через него шнур к контакту Х1.
К основной жиле провода припаиваем медную проволоку длиною 10 см. Он будет выполнять роль датчика стробоскопа.
Изолируем соединения.

Чтобы собрать самодельный автомобильный стробоскоп, можно использовать недорогие радиодетали и медный провод

Использовать такое устройство можно не только для установки зажигания. Им можно проверить свечу, настроить работу регулятора.

Самодельная приблуда с использованием таймера

Стробоскоп на основе таймерных устройств имеет более сложную схему. Его главное преимущество в стабильных световых импульсах, которые не зависят от напряжения батареи. Прибор также может работать в режиме тахометра, для этого необходимо просто изменить положение регулятора.

Таймерные стробоскопы также можно использовать в качестве тахометра

Совет: В схеме лучше использовать диоды из серии КД521. Если вы не нашли таймера отечественного производства, можно взять зарубежный аналог NE555.

Схема изготовления прибора на светодиодах

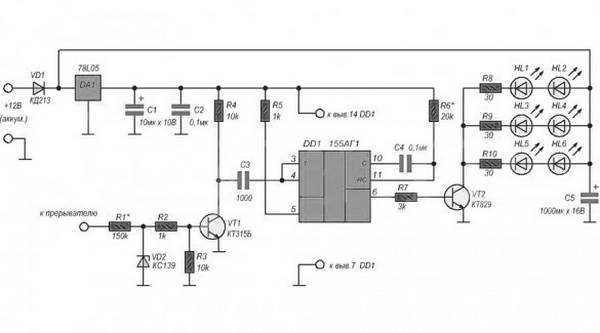

В основе такого устройства лежит микросхема 155АГ1, она запускается импульсами с отрицательной полярностью. В схеме используются сопротивления R1, R2, R3, которые ограничивают амплитуду входного сигнала. Требуемая длительность импульсов устанавливается ёмкостью С4 и резистором R6. При стандартных настройках это 2 мс. В качестве источника питания будет использоваться аккумуляторная батарея автомобиля.

Светодиодные стробоскопы имеют высокую надежность и могут использоваться даже при ярком дневном освещении

Конструкции самодельного стробоскопа для установки зажигания

Сейчас на рынке можно купить немало полезного для настройки и регулировки мотора, но принципиальных преимуществ красивые «игрушки» перед самоделками не имеют, стоят дороже и ломаются чаще. Значительно проще и дешевле изготовить схему стробоскопа для установки зажигания своими руками. Требуется совсем немного терпения, паяльник и с десяток деталей.

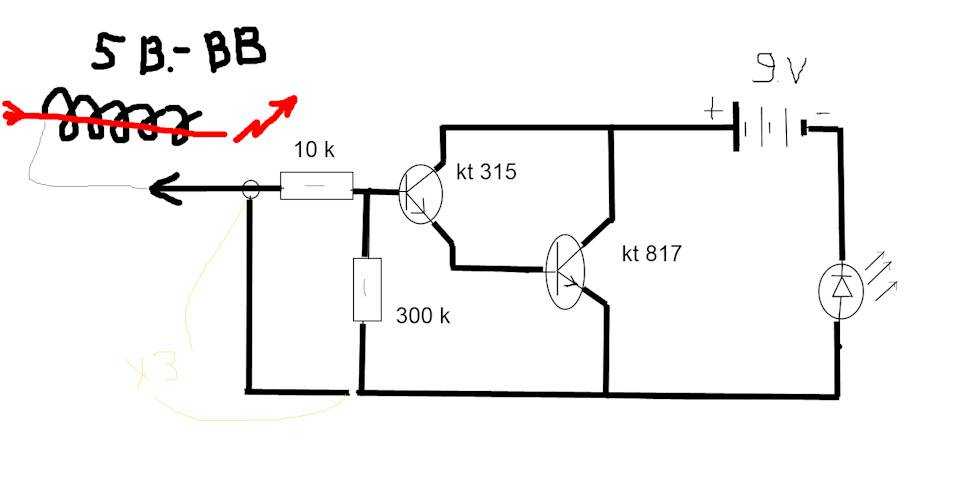

Стробоскоп для установки зажигания из двух транзисторов

Себестоимость подобной модели стробоскопа обойдется вам в пять сотен рублей, а используемая элементная база состоит из:

• пары КТ315 – самых распространенных советских транзисторов, которые легко отыскать в любой электронной игрушке;
• с десяток маломощных резисторов различного номинала, КУ112А;
• пару конденсаторов, один электролит на 47 мкФ, второй обычный, на 47 «пикушек»;
• диод серии КД
• с десяток светодиодов, лучше фонарных.

Также для подключения стробоскопа для зажигания своими руками понадобится медный провод, пара метров двужильного с зажимами.

Собираем конструкцию стробоскопа своими руками согласно раскладке схемы, можно даже навесным монтажом, но лучше на подготовленной плате. Особых премудростей в установке и подключении при налаживании УОЗ нет, поэтому при аккуратной пайке должно все заработать с первого толчка.

Можно провести проверку схемы. После подачи напряжения с аккумулятора замыкаем вывод с медным контактом для «броника» с плюсовой клеммой. Если релюха зажужжит – схема в порядке.

Подбором емкости электролита можно установить длительность горения светодиода, но лучше использовать рекомендованные номиналы. При слишком большой и яркой вспышке установить правильно угол не всегда удобно, потому как изображение меток слегка смазывается. Поэтому оптимальной будет емкость чуть менее рекомендованных 47 мкФ.

Подключение и установка стробоскопа-самоделки своими руками сводится к подаче питания от аккумулятора на контакты платы и закреплению медной жилы поверх высоковольтного «броневика» первой свечи. Не забудьте проверить полярность питания перед включением стробоскопа.

Схема проста и надежна, но насколько выдаваемые стробоскопом вспышки обладают точными временными характеристиками, зависит от многих факторов, в том числе от качества сборки и правильности установки схемы.

Вариант стробоскопа с улучшенными характеристиками

Если работа с радиодеталями не вызывает у вас раздражения и есть навык, можно попробовать изготовить и установить более сложный вариант стробоскопа

Схема использует сборку NE555, благодаря чему скважность импульса значительно лучше. Большинство аналогичных конструкций и схем используют КР1006ВИ1 с кучей дополнительной навески. В результате установка стробоскопа для зажигания получается дороже, хотя потенциально может использоваться для дополнительной настройки параметров регулятора

Если вам нужен надежный стробоскоп с точными и стабильными характеристиками – лучше использовать схему с NE555

В результате установка стробоскопа для зажигания получается дороже, хотя потенциально может использоваться для дополнительной настройки параметров регулятора. Если вам нужен надежный стробоскоп с точными и стабильными характеристиками – лучше использовать схему с NE555.

При более-менее точном соблюдении параметров деталей схема установки должна заработать сразу. Иногда требуется подстройка чувствительности схемы к разряду в бронепроводе. Для этого применяем переменное сопротивление №3.

Если есть задумка оформить схему стробоскопа в виде «фирменного» прибора с коробкой и фонарем, можно вместо медного отрезка проволоки, накручиваемого на высоковольтный «броник», дополнительно изготовить и установить медный зажим-прищепку с припаянным контактом.

В схеме стробоскопа выполнена установка светодиодов 5023VWC-M-15-cd в количестве 8 шт. Для ключа можно применить практически любой силовой биполярный транзистор.

Практика показала высокую эффективность подобных устройств, их живучесть и возможность установки даже при отсутствии навыков и квалификации. Купить равноценный экземпляр стробоскопа в любом случае будет дороже, и еще неизвестно, сколько он проработает.

На следующем видео наглядно показан один из вариантов изготовления стробоскопа своими руками:

Доктрина о сгорании ТВС

Как проверить угол опережения зажигания

Как известно многим, ТВС после воспламенения полностью не сгорает. Вернее, она сгорает, но не сразу. Тем паче, она не детонирует в полостях двигателя, как считают некоторые дилетанты. Горение бензина — химическая реакция, имеющая собственную скорость. И её нужно суметь согласовать со стремительностью поршневого хода. Это и есть метод получения наиболее оптимального давления газов в требуемой точке.

Сгорание ТВС – это не просто химический процесс, а целая теория. Например, если углубиться в дебри этого направления науки, то становится ясно, что с маленькой искорки от свечи начинается фронт распространения пламени. Искра горит примерно не более 1 миллисекунды, и за это ничтожное время температура достигает высочайшей отметки по Цельсию – 10 тысяч градусов. Тот объём горючего состава, который получает иску первым, по сути дела вмиг уничтожается. И от этого тепла фронт пламени передаётся по всей камере (КС).

Доказано, что исходная быстрота горения ничтожно мала. Но по мере увеличения пламени скорость увеличивается в 70-80 раз. Остатки ТВС, которые не исчезают полностью из-за того что находятся возле более менее охлаждённых стенок КС, догорают с заметно медленнее. Тем самым, процесс горения целиком занимает примерно 30 градусов УПКВ (угол поворота кривошипного вала).

При разных положениях УОЗ внутри двигателя проистекают соответственно разные течения. Если угол выставлен правильно, зажигание не сбито, то самое оптимальный напор газов отдаёт в место, где поршень проходит ВМТ. По схеме градусов – 10-12°.

Если УОЗ сбивается, например, в сторону опоздания, то наиболее оптимальная газовая сила выдерживает зону 45 градуса, которая подразумевает уже более низкое положение поршня. Получается, как видим из схемы, что газы как будто посылаются вдогонку поршню, идущему вниз. Эффективность такой работы поршня сводится практически к нулю.

Именно в таких случаях, в процессе позднего зажигания, ТВС догорает после открывания клапанов выпуска. А газы выпускной системы, раскалённые – способны легко поджечь только подступающий заряд смеси. Вот и возникают от этого хлопки, отдающие в распределитель потоков воздуха.

Статья в тему: Заправка автокондиционера своими руками

Неблагоприятная ситуация возникает и при раннем зажигании. В данном случае апогейный уровень давления приходится на ВМТ или раньше. Газы начинают давить на поршень, который ещё не дошёл до своего апогея. Очевидно, что и такой вариант ни к чему хорошему не приведёт – мощность ДВС заметно снизится, возникнет детонация и другие неприятности.

Автомобильный стробоскоп для настройки угла опережения зажигания

Предлагаю схему автомобильного стробоскопа для настройки угла опережения зажигания УОЗ. Питается схема от автомобильного аккумулятора 12В. В качестве светоизлучающего элемента в ней использованы светодиоды от фонарика.

Рассмотрим работу схемы: При подключении устройства к аккумуляторной батарее конденсатор C1 через резистор R3 быстро начинает заряжаться. Достигнув определённого уровня, напряжение через светодиоды и резистор R4 поступает на базу транзистора, который открывается. При этом срабатывает реле Р1, его контакт замыкается и подготавливает цепь, состоящую из тиристора, контакта реле Р1, светодиодов и конденсатора С1 в готовность. При поступлении на управляющий электрод тиристора через делитель R1, R2 импульса с контакта Х1 происходит мгновенное открытие тиристора и конденсатор быстро разряжается через светодиоды. Происходит яркая вспышка! База транзистора, через резистор R4 и тиристор соединяется с общим проводом и транзистор закрывается, отключая реле. Так как якорь реле имеет небольшую инерционность и остаточную намагниченность, то контакт размыкается не сразу, а через несколько мкс, увеличивая тем самым время горения светодиодов. Контакт размыкается, обесточивается тиристор и схема переходит в первоначальное состояния, ожидая следующий импульс. Благодаря этому мерцание стробоскопа становится более ярким и метка на маховике хорошо просматривается, оставляя после себя небольшой шлейф. Подбором конденсатора можно регулировать длительность горения светодиодов. Чем больше ёмкость, тем ярче вспышка, но зато длиннее шлейф метки. При меньшей ёмкости резкость метки увеличивается, но падает яркость. Делать это нецелесообразно так как настройку ОУЗ придётся делать в темноте, что не совсем удобно.

После сборки стробоскопа необходимо проверить его работоспособность. Подключаем к выводам Х2 и Х3 источник постоянного напряжения 12в. При замыкании выводов Х1 и Х2 между собой должно “жужжать” реле (звонковый режим).

При настройке ОУЗ следует на метку маховика или шкива с помощью штриха нанести белую точку для лучшей видимости. Элементы стробоскопа размещают в корпусе светодиодного фонарика. Через задние отверстия фонарика пропускают питающие провода длиной примерно 0,5 м, на концы которых припаивают крокодильчики с соответствующей цветной маркировкой. С боку в корпусе просверливают отверстие, через которое пропускают экранированный провод контакта Х1. Длина его должна быть не более 0,5 м. На конце экранную оплётку заматывают изолентой, а к центральной жиле припаивают медный провод длиной 10 см, который служит датчиком стробоскопа. Этот провод при подключении следует намотать на высоковольтный провод первого цилиндра поверх изоляции, достаточно 3-4 витка. Намотку нужно делать как можно ближе к свече, чтобы исключить влияние соседних проводов.

О деталях: В конструкции используются малогабаритные компоненты. Транзистор КТ315 – его можно найти в любой аппаратуре прошлых лет с любым буквенным индексом. Тиристор КУ112А – от импульсного блока питания старого телевизора. Резисторы малогабаритные 0,125вт. Фонарик с диодами 6-12 штук. Если фонарик снабжен электронным маячком, то эта плата удаляется. Конденсатор C1 на напряжение не менее 16в. Диод V2 практически любой низкочастотный КД105, Д9. Реле малогабаритное (BS-115-12A-DC12V), (RWH-SH-112D, 12A, кат.=12в). Можно так же использовать отечественные малогабаритные реле например РЭС-10 с напряжением катушки 12в.

Схема выполнена навесным монтажом и компактно уложена в фонарик.

Самодельный стробоскоп для установки зажигания: очумелые ручки

С необходимостью регулировки угла зажигания (УЗ) сталкиваются многие современные автолюбители. Порой эта процедура может вызвать определенные трудности у автомобилиста, поэтому на рынке в последнее время появляется множество устройств для выполнения этой задачи. К примеру, можно использовать стробоскоп для проведения процедуры установки зажигания своими руками, о чем мы расскажем ниже.

Итак, вы решили произвести настройки зажигания на своем авто, но понятия не имеете, как выставлять и производить регулировку УОЗ. Для того, чтобы выставленный угол не приносил дискомфорта водителю во время езды, можно использовать стробоскоп для зажигания.

Принципиальная схема

Принципиальная схема для разработки стробоскопа

Ниже представлена схема стробоскопа. Если вы не знаете, как сделать стробоскоп своими силами на светодиодах, можете воспользоваться этой схемой. В конечном итоге получится самый простой стробоскоп, однако сделанный девайс позволит в полной мере произвести регулировку всех необходимых параметров.

В схеме устройства необходимо выделить несколько основных частей:

1. Цепь питания, которая состоит из компонентов — SA1, являющегося выключателем, диода VD1, а также конденсатора С2. Сделанная своими руками схема обязательно должна включать в себя диод, предназначенный для защиты остальных компонентов от ошибочной смены полярности. Конденсатор выполняет функцию блокировки импульсных помех, способствуя предотвращению сбоев в работе триггера. Что касается выключателя, то он может быть заменен тумблером, главное, чтобы компонент могу включать и отключать питание.
2. Самодельный стробоскоп для установки УЗ должен включать в себя входную цепь, состоящую из контроллера, резисторов R1, R2, а также конденсатора С1. Опцию контроллера в данном случае исполняет зажим типа «крокодила», фиксирующийся на высоковольтном кабеле первого цилиндра. Что касается компонентов С1, R1 и R2, то они образуют простую дифференцирующую цепь.
3. Еще один немаловажный компонент используемого стробоскопа — это плата триггера, которая собирается с применением двух одновибраторов, предназначенных для формирования на выходе сигнала заданной частоты. Конденсаторы и резисторы в данном случае являются частотозадающими компонентами.
4. Еще одна составляющая — выходной каскад, который собирается на резисторах R5-R9 и транзисторах VT1-VT3. Сами транзисторы предназначены для усиления выходного тока триггера. Резистор R5 позволяет задавать ток базы первого транзистора. А благодаря резистору R9 вероятность сбоев в работе VT3 исключается.
