Аварийное светодиодное освещение: особенности

Металлогалогенные лампы: особенности, устройство и схема включения

Металлогалогенные лампы — это газоразрядные источники освещения, поэтому, излучаемая ими световая энергия осуществляется в результате электрического разряда в парах металлов. Главная отличительная их особенность от других газоразрядных ламп, бесспорно — это применение специальных излучающих добавок (галогенидов некоторых химических элементов и паров ртути), содержащихся в стандартной газовой среде горелки (инертный газ).В выключенном (холодном) состоянии эти добавки оседают на поверхномсти горелки (разрядной трубки) лампы. При включении зажигается дуговой разряд и по достижении колбой рабочей температуры осевшие на стенке в виде конденсата галогениды начинают испаряться, принимая парообразное состояние.Перемещение излучающих добавок — галогенидов в зону дугового разряда с высокой температурой сопровождается разложением на ионы. после чего ионизированные атомы металлов возбуждаются, образуя оптическое излучение.Устройство. Основным элементом конструкции этих ламп является горелка — разрядная колба, выполненная из кварцевого стекла, которая находятся внутри внешней части лампы — внешней колбы из боросиликатного стекла. Кварцевая горелка, заполненная инертным газом и ртутью необходима для создания дугового разряда между двумя основными электродами, заведёнными в горелку.

Количество электродов может быть и б?ольшим — так, в целях улучшения зажигания дуги в некоторых металлогалогенных лампах могут быть предусмотрены один или два дополнительных (вспомогательных) электрода для зажигания. Внешняя колба, кроме уменьшения тепловых потерь, нейтрализует, задерживает вредное УФ-излучение разрядной колбы.Схема включения. Как упоминалось самом начале, металлогалогенные лампы относятся к газоразрядным источникам освещения, и для зажигания дуги и поддержки их нормальной работы в цепь лампы включают дополнительные устройства — ИЗУ и ПРА.Само название ИЗУ (импульсное зажигающее устройства) говорит само за себя — оно даёт «толчок» лампе, генерируя высоковольтный импульс с напряжением, достаточным для зажигания дуги (несколько киловольт). ПРА — пускорегулирующая аппаратура, обеспечивает ограничение и стабилизацию тока в питающей сети.

Достоинства металлогалогенных ламп. Главное их достоинство — это их светотехнические параметры, благодаря чему характеристика излучения этих ламп максимально приближена к естественному дневному свету

Достаточно рассмотреть диапазон цветовой температуры их излучения — от 2000 до 6500 К, спектр очень широкий — от «холодного» до «тёплого».Экономичность потребления — не менее важное, особенно в настоящее время качество. При своей, довольно высокой светоотдаче, «металлогалогенки» отличаются небольшим потреблением электроэнергии

МГЛ в сравнении с обычной лампой накаливания в интенсивности вырабатываемого света не менее, чем в 5 раз эффективнее последней при одинаковой их мощности.Большой срок службы — некоторые производители этих изделий гарантируют до 15000 ч. работы (средний срок службы 6000-8000ч).Недостатки. Как, наверное, любые источники освещения, МГЛ , конечно, имеют и свои недостатки. Главный недостаток этих ламп — довольно, высокая их стоимость на сегодняшний день.Также, область применения «галогенок» серьёзно ограничивается некоторыми особенностями работы: при выключении светильника с металлогалогенной лампой, для повторного включения лампа должна остыть, а при включении необходимо некоторое время (зависит от мощности лампы), чтобы она «разгорелась».Значительное тепловыделение — еще один недостаток МГЛ, что ограничивает высоту их установки — она зависит от мощности ламп.Невозможность диммирования. Впрочем, невозможность реализации плавной регулировки интенсивности света — недостаток всех газоразрядных ламп.

Советы в организации совещания

Подсветка в офисе

Поскольку дежурное совещание применяется не только в промышленных сооружениях, но и в большинстве зданий общественного назначения, выбор светильников лучше всего делать, беря во внимание такие несложные рекомендации:

определение норм уровня освещенности для конкретного помещения;
осветительный прибор должен полностью отвечать требованиям, которые выдвигает данный тип помещения. Так, для больниц и офисов эти требования будут диаметрально различаться;
необходимость наличия или отсутствия у светильника влагозащитных свойств, а также металлического корпуса для защиты от различного рода механических повреждений.

Следует помнить, что установка таких приборов может осуществляться как в специальные ниши в стене, так и с помощью крепежных элементов на поверхность стен.
Дежурное освещение является неотъемлемой частью осветительной системы превалирующее большинства общественных сооружений и требует обязательного соблюдения соответствующих норм при своей организации.

Виды и типы

Светодиодные светильники во взрывозащищенном исполнении выпускаются производителями разных видов, что обусловлено условиями их использования и местом размещения.

По типу использования ВЗГ светотехнические приборы бывают наружной и внутренней установки. Это отражается на их технических характеристиках (электрическая мощность, напряжение питания, сила светового потока), а также на конструкции корпуса, предполагающего различные варианты крепления (подвесные, на металлических и строительных конструкциях и т. д.).

К сведению! Для наружного освещения взрывоопасных зон довольно востребованными среди пользователей являются прожекторы со светодиодными источниками света, выполненные во взрывозащищенном корпусе.

Где надо использовать аварийное освещение

Полный перечень есть в нормативных актах, поэтому перед тем, как сделать систему освещения, нужно изучить их. Можно выделить несколько моментов:

Подсветка может быть сделана как в зданиях, где работают люди, так и вне их, если там условия освещенности нарушены.
Освещать следует все места, в которых создается опасность при проходе людей.
Все проходы и лестницы обязательно оснащаются лампами, если количество эвакуируемых превышает 50 человек.
Основные проходы и пути следования работников в производственных помещениях и цехах с численностью работников более 50 человек требуют монтажа светильников.
Лестничные марши и площадки в зданиях, высота которых превышает 6 этажей – еще одно обязательное место установки аварийного света.
Производственные помещения, в которых при эвакуации есть опасность для жизни из-за работающего оборудования или механизмов.
Все помещения, в которых отсутствует естественный свет, так как при отключении электричества видимость будет нулевой.
Если в общественном здании или вспомогательном помещении производственного предприятия может одновременно находиться более 100 человек, то аварийное освещение надо ставить обязательно.

Освещение должно обеспечивать достаточную видимость для движения к выходу.

Аварийное освещение может включаться при перебоях с подачей электричества или гореть постоянно, никаких ограничений на этот счет нет.

Нормативные требования в кратком изложении

Нормы освещения офиса

Для того чтобы получить правильное освещение офисного пространства необходимо знать основные нормы освещения офиса и рабочих мест, которые разработаны учеными разных стран и имеют несколько соответствующих стандартов — британский CIBCE, немецкий DIN, американский IES NA, и русские СНиП 23-05-95 и МГСН 2.06-99. Не нужно особо углубляться в данные документы, одни из самых важных значений указаны ниже:

Располагайте офисные светильники правильно

Одна из самых популярных схем расположения светильников – расположение модульных систем либо отдельных светильников рядами параллельно окнам, для того чтобы направление света из окон и от светильников совпадало.

В тех помещениях, где рабочие места спарены, либо находятся на разной удаленности от окон, необходимо использовать дополнительные осветительные приборы.

Самыми распространенными светильниками для освещения офисных пространств по прежнему остаются осветительные приборы с люминесцентными лампами, но в последнее время все чаще для освещения офиса используют светодиодные светильники, которые подвешиваются отдельно либо собираются с помощью фирменных комплектующих в модульные системы.

Специфика искусственного освещения офисных помещений

Искусственное освещение офиса

Искусственное освещение необходимо большую часть года. Только летом в солнечную погоду достаточно будет естественного света. Освещение влияет на следующие факторы:

работоспособность;
настроение;
продуктивность;
концентрация внимания.

Выделяют несколько уровней подсветки: общий, локальный, декоративный.

Общее освещение создает основной световой поток. Оно должно быть равномерным, без темноты в углах или иных зонах. Также не стоит делать общий свет излишне ярким – это способствует быстрой утомляемости глаз. Общая подсветка организуется при помощи потолочных светильников.

Локальный свет нужен для отдельного рабочего места. Он создается при помощи настольных ламп или подвесных светильников с непросвечивающими плафонами прямо над столом. Особенно важна локальная подсветка для рабочих мест, связанных с постоянным зрительным трудом: чертежники, проектировщики, дизайнеры.

К локальному освещению много требований:

отсутствие резкого контраста между яркостью настольной лампы и общего освещения;
нужный уровень яркости: не слишком малая, но не слепящая (мощность источника света примерно 60 Вт лампы накаливания или 8-10 Вт для светодиодной);
настольная лампа должна располагаться с левой стороны от человека, пишущего правой рукой;
свет должен выделять рабочие инструменты конкретного работника: клавиатуру, чертежную доску.

Декоративная подсветка служит для выделения интерьерных объектов: дипломов, наград, сувениров, картин. Ее создают направленными источниками света малой мощности.

Какую цветовую температуру лучше выбрать для офиса

Правильный рабочий настрой легко задать при помощи цветовой температуры.

Цветовая температура разделяется на три большие группы:

теплую (2700-3300 К);
нейтральную (3300-5000 К);
холодную (свыше 5000 К).

В зависимости от теплоты свет может способствовать расслаблению или, наоборот, бодрости. Например, холодные тона бодрят, заставляют концентрироваться на задании, но при долгом использовании вызывают расстройство глаз, нервной системы. Теплые цвета способствуют расслаблению. Они хороши для зон отдыха, столовых.

Для рабочих, учебных комнат, офисов больше всего подходит нейтральное освещение. Оно создает рабочую продуктивную атмосферу, помогает сосредоточиться.

Нейтральный диапазон цветовой температуры делят на:

естественный белый (3300-4000 К);
холодный белый (4000-5000 К).

Оба варианта хороши для офисов, рабочих пространств. Однако холодный белый не подойдет для маленьких комнат – атмосфера будет слишком тревожной.

Хорошим вариантом станет цветовая температура равная 4000 К.

Холодный белый

Естественный белый

Нормы и стандарты освещения офиса

Уровень освещенности и другие требования к свету приводятся в нескольких нормативных документах: СНиП 23-05-2010 «Естественное и искусственное освещение» (взамен СНиП 23-05-95), СП 52.13330.2011 «Естественное и искусственное освещение», СаНПиН 2.2.1-2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Нормы освещенности определяются назначением помещения.

Вид помещения, работы в нем	Освещенность, лк
Работы с чертежами	500
Работы с компьютером, техникой	400
Офисные помещения, приемные, серверные	200-300
Коридоры, холлы, санузлы, кладовые	50-100
Конференц-залы, переговорные, комнаты приема пищи	200
Комната отдыха	150
Кладовые	50

Нормы приводятся для горизонтальной поверхности высотой 0,8-1 м над уровнем пола. Обычно, это рабочий стол и 0,5 м в радиусе от сотрудника, работающего за эти столом.

Высокоточные или связанные с высоким цветоопределением работы требуют увеличенной нормы освещенности.

Нормируется не только освещенность, но и коэффициенты отражения от поверхностей (мебели, стен, потолка).

Поверхность	Коэффициент отражения
Стены	0,3-0,5
Пол	0,1-0,4
Потолок	0,6-0,8
Рабочие поверхности	0,2-0,7

Также помните, что светлые тона увеличивают общую освещенность, а темные снижают. Для отделки лучше использовать светлые краски, материалы.

Также СаНПиН 2.2.1-2.1.1.1278-03 нормирует коэффициент пульсации света: не более 15%, для особо точных работ – не более 10%.

Помните, что закладывать освещенность необходимо с некоторым запасом (10-30%). Это связано с тем, что лампы перегорают по одной, а заменять их удобнее группой. Оставшееся рабочее количество ламп должно также обеспечивать необходимые нормативы. К тому же у некоторых типов источников света (например, у светодиодных) с течением времени падает яркость из-за физической деградации светодиодов. Заложенный запас освещенности поможет справиться с этим недостатком.

Как подключить БАП к аварийному светильнику

Что же делать в итоге простому владельцу магазина или
здания, который не может позволить себе закупить специализированные
светильники, но все требования проверяющих органов выполнить обязан?

На выход приходят другие БАП. С их помощью ваши
светодиодные светильники потолочного исполнения буквально за 15-20 минут легко
переделываются и превращаются в аварийные.

Вот пример монтажа такого изделия от компании Белый Свет.
Любой грамотный электрик может выполнить данную работу.

Блок называется BS-81-B1-LED. В комплекте с ним идет:

источник аварийного питания

аккумуляторная батарея

наклейка с красной буквой А

индикаторы

кнопка ТЕСТ

светодиодный модуль малой мощности

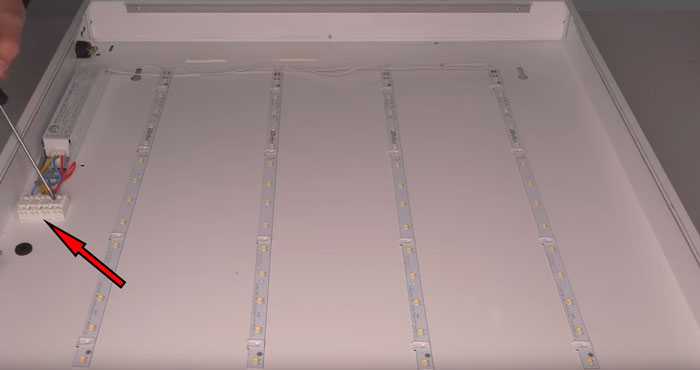

Для монтажа разбираете свой потолочный светильник и
устанавливаете в нем клеммную колодку для подключения четырехжильного кабеля.

Блок аварийного питания и его АКБ приклеиваете на
двухсторонний скотч в любом свободном месте.

Посередине закрепляете готовый светодиодный модуль.

В корпусе просверливаете два отверстия и выводите через
них кнопку ТЕСТ и индикатор заряда батареи.

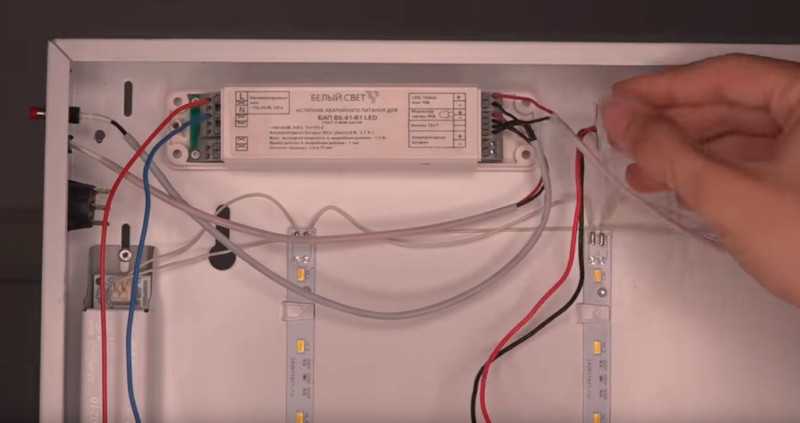

Открываете контактные колодки блока.

Два провода от индикатора заряда АКБ подключаете на соответствующие клеммы (ориентируйтесь по надписям и схеме на корпусе).

Рядом подключаете кнопку тест.

Далее от клеммной колодки светильника заводите питание 220В (L-фаза, N-ноль).

Светодиодный модуль подсоединяете к источнику БАП
(соблюдайте полярность!).

На оставшиеся две нижние клеммы сажаете аккумулятор.

Так как это общий светильник, то запускается он через
обычный выключатель света. Для нормального освещения фаза с распредкоробки
поступает через этот самый выключатель. Ничего менять не нужно.

А вот для организации аварийной подсветки эту же фазу,
уже минуя выключатель придется запустить на смонтированный БАП. Общая схема
подключения будет выглядеть следующим образом:

Все провода внутри светильника можно соединить как через
клеммную колодку, так и через быстрозажимные Ваги. Таким образом при переделке
обычного светодиодного светильника в аварийный для эвакуационного освещения,
вам потребуется протянуть всего один дополнительный проводок.

После монтажа проверяйте работоспособность схемы.
Отключаете общий автомат питания в щитовой и смотрите, чтобы модуль малой
мощности, который вы закрепили посередине, загорелся.

При отключении света выключателем ничего произойти не
должно.

На всех светильниках со встроенными БАП питающая сеть идет через выключатель, а контрольная сеть 220В идет помимо него!

И независимо от того, включен или выключен выключатель,
через второе питание:

во-первых, идет зарядка встроенной батареи

во-вторых, контролируется наличие напряжения в помещении вообще

Ошибка
Если вы подключите все по одной проводке через выключатель, то при каждой его коммутации, светильник будет переходить в аварийный режим. Даже когда этого не нужно.

То же самое касается и выносных блоков БАП.

Вы должны четко разделять и не путать понятия
эвакуационное, рабочее и дежурное освещение. Последнее включается в случае
исчезновения основного в ручном режиме и работает все время, пока отключено
рабочее.

Например, в ночное время.

А вот аварийное освещение запускается автоматически при
исчезновении U на питающем вводе в здание или
помещение. Там, где нет автоматической системы переключения, дежурные электрики
реально запариваются.

Вечером отключи рабочее и эвакуационное, включи дежурное. Утром выключи дежурное и включи рабочее и эвакуационное. При этом в обязательном порядке следует убедиться, что все светильники эвакуационного работают.

Виды оборудования для систем наружного освещения

В зависимости от выполняемых функций оборудование для систем наружного освещения можно разделить на:

Источники света. Под данным названием объединены все типы устройств, производящие свет.
Осветительные приборы. Оборудование, необходимое для функционирования источников света и распределения светового излучения в пространстве. Данный вид имеет множество типов и классов в зависимости от используемого источника света, способа установки и других параметров.

Вспомогательные элементы. Это могут быть различные рассеиватели, светофильтры, концентраторы, отражатели. Функциональной задачей данного вида оборудования является распределение света под нужным углом, в нужном цветовом диапазоне и заданной интенсивности. Также к вспомогательному оборудованию можно отнести различные кронштейны, подвесы и гибкие монтажные линии, на которые размещаются светильники, не имеющие собственных крепежных элементов необходимого типа.

Управляющие узлы. Комплексы, обеспечивающие бесперебойную работу осветительных приборов, регулирующие циклы включения/выключения подсветки, ее интенсивность, направленность и прочие параметры. К устройствам, наделенным данным функционалам, относятся всевозможные автоматические комплексы с датчиками и анализаторами. Также к управляющим узлам можно отнести совокупность программного и аппаратного оснащения взаимодействующего с системами наружного освещения.

• Предохраняющие и защитные элементы. Служат для обеспечения безопасности осветительных приборов, источников света и прочих устройств от воздействия различных агрессивных факторов. Здесь можно отметить многочисленные кожухи, футляры, запираемые шкафы, плафоны, наличники и прочее.

При составлении проекта наружного освещения дизайнерами и инженерами-светотехниками, особое значение придется первым двум видам оборудования. Именно источники света и осветительные приборы играют ключевую роль в создание эффективной системы уличного освещения и оригинальной художественной подсветки.

Виды светильников аварийного освещения по типу питания

Аварийные светильники делятся на два вида по типу питания. Для первого используется источник автономного питания, то есть аккумулятор, для второго – сеть резервного питания, которая всегда продолжает работать при отключении или повреждении сети штатной подачи электроэнергии.

Светильники аварийного освещения можно разделить еще по одному признаку – по типу и продолжительности действия прибора.

Светильники непрерывного действия. Этот тип приборов работает постоянно, когда это необходимо. Обычно используются аккумуляторные батареи, после отключения электросети прибор проработает еще час. Как правило, в них установлена лампа 8 Вт.
Светильники непостоянного действия включаются только при нарушениях в работе рабочего освещения. Они также имеют аккумулятор, который подзаряжается все время, пока есть электричество. После того, как в сети происходит сбой, включается аварийное освещение. Оно способно проработать еще от часа до трех. В такие светильники устанавливается лампа мощностью 4-8 Вт.
Комбинированные светильники являются самыми распространенными. В них более двух ламп, причем одна работает от аварийной сети, а другие – от рабочей. Они работают постоянно: при наличии напряжения светит лампа, работающая от обычной сети, и заряжается встроенный аккумулятор, при отсутствии напряжения – лампа, работающая от аварийной сети.

В настоящее время чаще всего используются аварийные светильники со светодиодными лампами, они более надежны и долговечны. Регулярно проводятся выставки новых осветительных приборов.

Обзор интересных моделей

Светодиодные светильники во взрывозащищенном исполнении представлены на отечественном рынке светотехнической продукции российскими и зарубежными производителями.

Среди них наиболее востребованы следующие модели:

Марка	Электрическая мощность, Вт	Световой поток, Лм	Масса, кг
ДСП-48-02	40	4880	3,5
ДСП-48-01	80	11150	5,0
ПТЕ-ЕхД	20	2000	2,7
ДСП-52	90	10100	9,0

Как уже было написано выше, на каждом выполненном во взрывозащищенном исполнении светотехническом изделии нанесена соотвествующая маркировка. Так, на светильниках марки ДСП-48-01 Ех-маркировка выглядит следующим образом: 1 Ex db op is IIC T5, что соотвествует следующим характеристикам:

1 – уровень защиты (при нормальных и аварийных ситуациях, без повреждения средств взрывозащищенности);
Ех – соотвествие стандарту CENELEC;
db – взрывонепроницаемая оболочка;
op is – специальная защита, искробезопасная электрическая сеть, маслозаполненная оболочка;
IIC – для промышленных объектов;
T5 – нормальная температура эксплуатации 100 – 135 градусов.

Благодаря разнообразию моделей, различающихся по своей конструкции и техническим характеристикам, светодиодные светильники постепенно заменяют аналоги с обычными источниками света во всех отраслях промышленности и на предприятиях различной формы собственности.

Предыдущая
СпециализированныеУстройство, монтаж и подключение дюралайта
Следующая
СпециализированныеВиды галогеновых ламп для дома и схемы их подключения

Спасибо, помогло!Не помогло

Промышленные LED светильники

Независимо от сферы деятельности производства одной из самых важных и ответственных задач при оформлении рабочего места сотрудников и помещений для осуществления технологических процессов является правильно подобранное освещение, в качестве которого могут выступать промышленные LED светильники.

На промышленных объектах обязательно должно быть хорошее освещение в любое время дня и ночи, так как только в этом случае возможно нормальное выполнение работы.

От всех других видов освещения промышленное отличается усиленными требованиями к нему, которые выдвигаются нормативно-правовыми актами и требованиями по охране труда

Особенно важно это для помещений со специфическими условиями работы, в частности, при выполнении работ с повышенной опасностью

Освещение промышленных зданий должно выполняться при помощи надежных и высококачественных осветительных приборов, которые являются устойчивыми к воздействию агрессивных сред и не подвергаются атмосферным воздействиям.

Очень важно выбирать для промышленных объектов светильники, которые не пропускают внутрь влагу и пыль. Еще один важный критерий при выборе светильников для промышленных предприятий – их экономичность

Как правило, такие предприятия очень большие, а значит, требуют много света, что существенно увеличивает расходы на оплату электроэнергии. Чтобы снизить расходы нужно использовать энергосберегающие лампы

Еще один важный критерий при выборе светильников для промышленных предприятий – их экономичность. Как правило, такие предприятия очень большие, а значит, требуют много света, что существенно увеличивает расходы на оплату электроэнергии. Чтобы снизить расходы нужно использовать энергосберегающие лампы.

Всем перечисленным требованиям полностью отвечают промышленные LED светильники. Использование таких светильников делает освещение в помещениях безопасным, комфортным, качественным и экономичным.

LED технологии уже давно появились на рынке и теперь пришли на смену привычным всем лампам накаливания, так как их использование менее выгодно, чем установка новых осветительных приборов.

При выборе промышленных LED светильников необходимо обратить внимание на такие показатели, как надежность, экономичность, продолжительность срока службы

Преимущества промышленных светодиодных светильников

Данный вид осветительных приборов обладает следующими положительными качествами:

Небольшой расход электрической энергии. Это обуславливается использованием в качестве источников света светодиодных ламп, которые отличаются своей экономичностью. Благодаря внедрению светодиодов в интеллектуальные системы управления становятся возможными включение и корректировка света по определенным сценариям.
Исключено образование тепла, что делает невозможным старение и разрушение осветительных приборов, вызванных воздействием температуры.
Преимущества
Длительный срок эксплуатации: от 50000 до 100000 часов.
Светодиодные лампы не нуждаются в ремонте и обслуживании.
Такие светильники способны функционировать, получая питание от сети с любым уровнем напряжения.
Способ установки таких светильников схож с другими моделями осветительных приборов, что не вызовет возникновения дополнительных затрат для их внедрения.
Промышленные светильники не нуждаются в установке рассеивателя, чье последующее загрязнение способно уменьшить поток света.
Конструкция определенных моделей таких устройств позволяет изменять направление светового потока.
Промышленные светильники отличаются своей экологичностью, безопасностью, а также устойчивостью к различным внешним повреждениям.
Стоимость данных осветительных приборов в среднем составляет около 20000 руб. (за 1 шт.). Учитывая, что промышленные помещения имеют весьма большую площадь, то такие светильники необходимо приобретать в большом количестве. Таким образом, складывается приличная сумма затрат. Однако это вложение денежных средств является выгодным, так как быстро окупается.

Нормативная база для системы аварийного света

Всю информацию о том, какие требования предъявляются к аварийному освещению, можно найти в следующих нормативных документах:

ГОСТ IEC 60598-2-22-2012. Здесь идет речь об аварийных светильниках: какие виды могут использоваться, особенности конструкции. В основном в документе описываются частные требования к осветительным приборам.
ГОСТ 27900-88. Основной документ, регулирующий типы и конструкцию светильников, используемых в аварийной системе света.
СП 52.13330.2016. В этом документе приводится классификация и нормы проектирования аварийного освещения. Здесь можно найти нормативные значения освещенности, цветопередачи и прочих важных параметров.

Стоит отметить, что безопасная работа на производстве также требует решения вопроса об установке надежного молниеотвода.

Все разновидности аварийного освещения по СП

Информация о том, на какие виды делится аварийное освещение, представлена в п. 7.6.1 СП 52.13330.2016. В документе описываются:

Эвакуационное освещение. Обеспечивает нужную видимость при нештатных ситуациях, которые привели к отключению от централизованной сети. Это могут быть стихийные бедствия, аварии или пожары.
Резервное освещение. Требуется в ситуациях, когда произошло обесточивание основных осветительных приборов. Организуется, чтобы обеспечить условия, позволяющие продолжить работу без нарушения технологии, чтобы обезопасить производство от возникновения аварий.

Не стоит путать аварийное с охранным освещением периметра и помещений

Оно тоже важно в вопросе безопасности объекта, но преследует несколько иные цели

Особенности эвакуационного освещения

Требования к аварийному освещению на путях эвакуации приводятся в п. 7.6.3 СП 52.13330.2016. Здесь есть точный список мест, где нужно предусмотреть свет для безопасной эвакуации. К ним относятся:

места, где есть перепады в уровне пола;
пересечение коридоров;
основной выход/вход в здание;
медицинский кабинет;
в зоне расположения плана эвакуации;
места расположения огнетушителей;
в каждом месте, где меняется направление пути.

Антипаническое освещение, согласно п. 7.6.4 СП 52.13330.2016, организуется при площади помещения более 60 м2 и одновременном нахождении в нем более 30 человек. В таблице 7.28 указанного документа можно найти требования, предъявляемые к системе эвакуационного света:

норму освещенности;
порядок включения;
продолжительность работы;
предельную равномерность освещенности.

Перечисленные параметры будут несколько отличаться для разных мест на объекте.

Особенности резервного освещения

Все важные требования к резервной системе света приводятся в п. 7.6.6 СП 52.13330.2016. Она не может использоваться в качестве эвакуационной. Если же такое решение было принято, то резервный свет должен отвечать всем нормам, которые предъявляются к эвакуационному. В большинстве случаев выполнить такое условие достаточно сложно, поэтому лучше организовывать оба вида освещения отдельно друг от друга.

Какими должны быть светильники для аварийного освещения

В СП 52.13330.2016 содержится и вся необходимая информация по поводу осветительных приборов, используемых в аварийной системе. Список рекомендованных источников приводится в п. 7.6.2 указанного документа. Какие светильники рекомендуется применять для аварийного освещения согласно СП:

светодиодные источники света;
люминесцентные лампы;
разрядные лампы высокого давления, но только если они будут мгновенно включаться и быстро зажигаться после непродолжительного отключения.

Лампы накаливания не рекомендованы специалистами, их применяют, только если нельзя прибегнуть к другим вариантам.

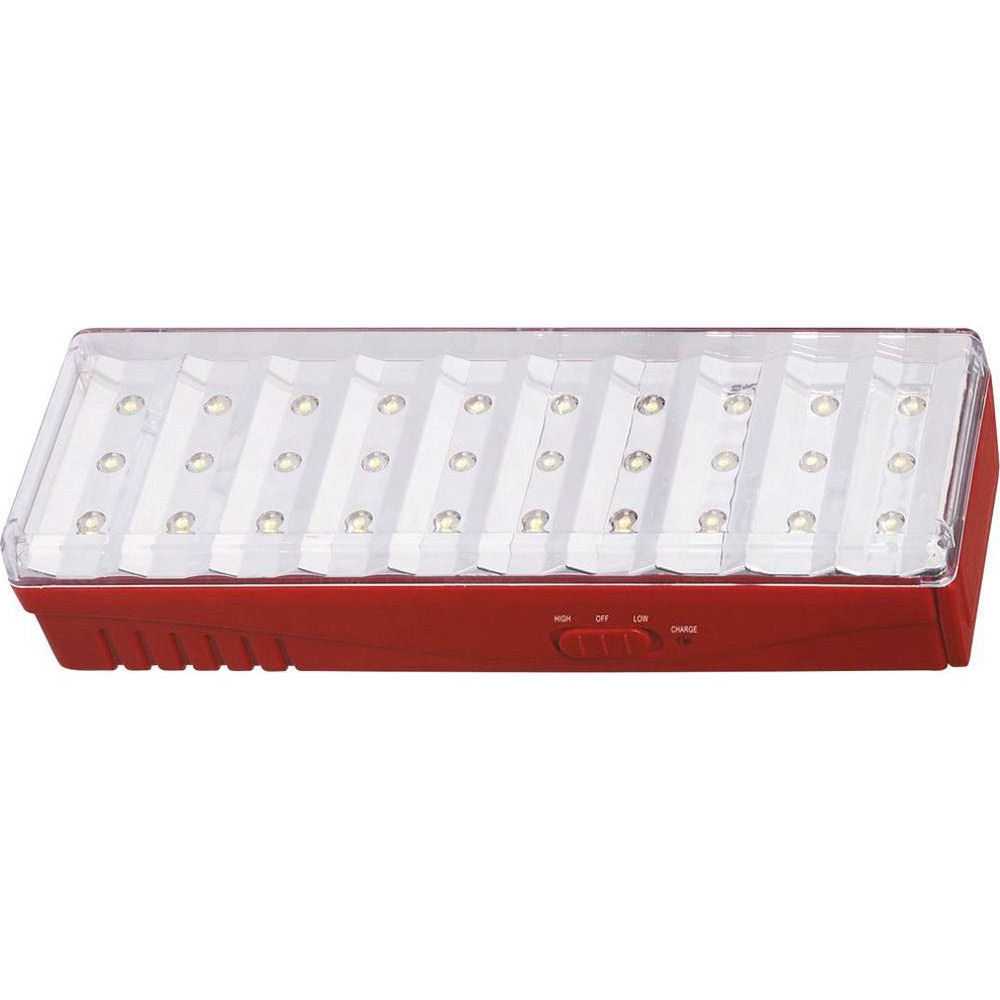

Все элементы (лампа, блок, батарея питания и контрольные приборы) обязательно располагаются либо внутри светильника, либо рядом с ним в пределах 500 мм). Важный нюанс – у аварийных светильников должен быть индикатор, который указывает на работу в конкретном режиме. Остальные моменты относительно конструкции осветительных приборов подробно описаны в части 6 ГОСТ 27900-88.

Главное требование к светильникам аварийного освещения – индекс цветопередачи (Ra) не менее 40. Еще один важный момент – необходимо ограничить слепящий эффект осветительных приборов. Согласно п. 7.6.7 СП 52.13330.2016, для этого должны соблюдаться установленные нормы для величины силы света. Они приводятся в таблице указанного свода правил. На рисунках представлена схема ограничения слепящего действия.

Помехоустойчивость

Напряжение в сети имеет синусоидальную форму, обусловленную переменным током. В максимальной и минимальной точке синусоиды происходит соответственное по мощности высвобождение электронов (эмиссия). Это влияет на ровность и устойчивость светового потока.

Для выравнивания напряжения конструкция аварийного светильника оборудована фильтром. Стабильный световой поток при аварийных ситуациях важен в работе военных и медицинских, школьных и дошкольных учреждений, а также на объектах тяжелой промышленности.

Такой светильник можно использовать в качестве аварийного, т.к. он удовлетворяет нормам электробезопасности и условиям электромагнитной совместимости (ГОСТ Р 51514-2013).

Сертификат соответствия электромагнитной совместимости

Крепление светильников в промышленных помещениях

Существуют такие способы крепления светильников:

Потолочный;
Настольный;
Настенный;
Подвесной;
Встраиваемый;
Консольный;
Опорный;
Головной;
Ручной.

В зависимости от вида помещения и работ, которые в нем выполняются, используются приборы с разными источниками света.

Привычные для всех лапы накаливания применяются только в очень редких случаях, когда другие источники света установить невозможно.

Ксеноновые лампы категорически запрещается использовать внутри помещений.

Чаще всего на производствах встречаются галогеновые лампы, которые отличаются от ламп накаливания повышенной мощностью и длительным сроком эксплуатации.
