Неисправности монтажного блока и ремонт
При обнаружении неисправности в электрической системе автомобиля, в первую очередь необходимо обратить внимание на монтажный блок — чаще всего поломка связана с выходом из строя отдельных его компонентов. Возможны четыре основных неисправности монтажного блока:. Диагностика и ремонт монтажного блока как и всей электрической системы автомобиля — сложный процесс
Лучшим решением будет обратиться в автосервис или к автоэлектрику
Диагностика и ремонт монтажного блока как и всей электрической системы автомобиля — сложный процесс. Лучшим решением будет обратиться в автосервис или к автоэлектрику.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

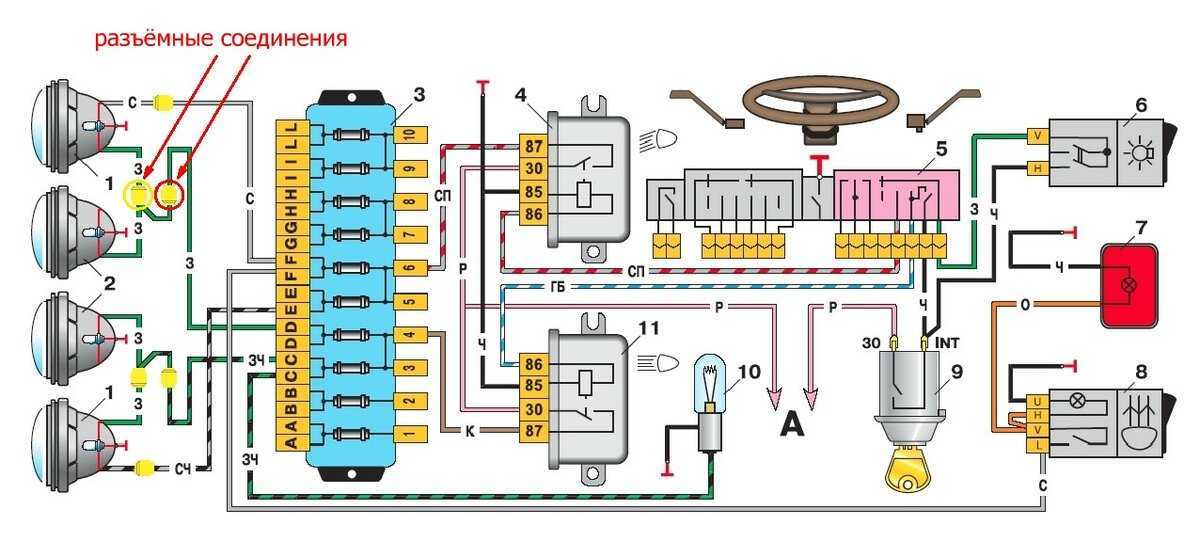

Соединения фар и противотуманного света При включении ближнего, дальнего света фар или нажатии на педаль тормоза вместо правого заднего указателя поворотов мигает левый задний фонарь. Спрашивайте, я на связи!
Описание рабочего процесса
Для того чтобы выполнить работы, необходимо приготовить все необходимое и обеспечить комфортные условия работы.
Подготовка
В рамках этой стадии выполняются следующие мероприятия:
Если пропал ближний свет на ВАЗ 2107 и в результате проверки выяснено, что виноваты именно лампы, значит, следует приобрести новые изделия. В данной модели используется модификация АКГ12-60+55 с цоколем Н4, данная маркировка подсказывает, что изделие имеет мощность 60 Вт для дальнего света и 55 Вт для ближнего, приобрести такой элемент можно в любом магазине, занимающимся запасными частями для отечественных автомобилей.
- Работу необходимо проводить в сухом месте с хорошим освещением, идеальное решение – гараж, но можно делать это даже на улице, если погода позволяет, и нет атмосферных осадков.
- Никакой специальный инструмент не требуется, что является несомненным преимуществом данного вида работ.
Рабочий процесс
Все достаточно просто и занимает очень мало времени:
Огромным достоинством работ является то, что в отличие от современных моделей доступ к фарам ничем не ограничен , это существенно упрощает проведение работ своими руками и позволяет добиться наилучшего результата, так как вы полностью контролируете процесс.
Замена лампы ближнего света на ВАЗ 2107 начинается, как и на любом другом автомобиле, со снятия клеммы с аккумулятора . Возьмите за правило отключать батарею при любых работах с электрической частью автомобиля, это предотвратит возникновение проблем, которые могут возникнуть при замыканиях и повреждениях отдельных элементов, да и вас уже точно не поразит электрическим током.
- Если нет ближнего света на ВАЗ 2107 только с одной стороны, то можно заменить и одну лампу, хотя специалисты советуют ставить сразу две, так как свет может различаться . Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.
- В первую очередь необходимо снять заглушку, которая закрывает место установки лампочки и служит защитой от попадания внутрь корпуса влаги и грязи . Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.
Затем нужно снять соединительную колодку с проводами, делать это следует очень аккуратно: беретесь за корпус соединителя и тянете в направлении от цоколя . Если тянуть за провода в ВАЗ, то можно очень легко нарушить контакты, и придется устранять еще и эту проблему.
После освобождения можно доставать старую лампу, ведь она уже ничем не закреплена
Обратите внимание на то, что, вынимая новый узел и устанавливая его на место, нельзя дотрагиваться до стеклянной части, так как это приведет к подгоранию мест прикосновения. Беритесь за патрон и соблюдайте аккуратность, чтобы избежать проблем
Сборка производится в обратной последовательности, поэтому отдельно прописывать данный процесс не имеет смысла . Осталось только одно – проверить работу системы, и если все нормально, то можно до конца собирать конструкцию.
https://youtube.com/watch?v=8-ncGSYkHdk
ПРЕДОХРАНИТЕЛИ
Для защиты от перепадов напряжения и других влияний на электрическую составляющую в цепь вместе с лампочками и кнопкой включен еще и предохранитель габаритных огней. В момент перенапряжения он перегорает, но все остальное в цепи за счет этого остается целым. Он обычно располагается в подкапотном пространстве, где в ВАЗ 2114 нашел себе место целый блок предохранителей на все электросети в машине.
Поскольку на всех них есть маркировки, то легко можно обнаружить те детали, что нам нужно: F10 отвечает за сохранность ламп левой стороны машины, а F11 за правый. Таким образом, в случае отказа одной половины, например, когда не горит задний левый габарит правая часть авто останется работоспособной и свою работу выполнять будет. А если перегорает предохранитель габаритов, то заменить его в принципе достаточно просто – это считается простейшей неисправностью этого рода.
Замена плавких предохранителей ВАЗ 2107
В таблице блока предохранителей, описаны положения и название предохранителей, выполняющие определённую функцию по каждому участку цепи или группе цепей.
При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:
- Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
- Если не видно повреждения предохранителя визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
- Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе вставки или номинальному току цепи.
- Выемка предохранителя из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.
Почему не светят фонари задней передачи
Не надо сразу искать новый датчик, проверьте всю схему по алгоритму от простого к сложному. Рассмотрим причины неработающего датчика:
- Самая банальная причина — перегоревший предохранитель. Это определяется без всяких приборов, просто взглянув на блок.
- Перегоревшая лампа. Два фонаря сразу редко выходят из строя. Если не светится сигнал с одной стороны — причина в лампе. Ее можно прозвонить мультиметром или подать питание отдельно от фонаря.
- Нарушения в монтажной плате задних фонарей. На видавших виды автомобилях фонари не герметичны, и схема выходит из строя от коррозии. К тому же конструкция этого узла далека от совершенства.
- Повреждения проводов в любом месте от концевика до фонарей. Проверяется тестером.
- Коррозия или механические повреждения разъема датчика. Можно произвести замену колодки, не трогая сам сенсор.
- Замыкание проводки. В этом случае фонари светят постоянно, при включении реверсной передачи.
- Поломка контактной группы внутри датчика. Ремонт невозможен, только установка нового сенсора.
- Износ механики в коробке передач: кулиса не нажимает на шариковый толкатель сенсора.
Габаритные огни
Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.
Габаритные огни включаются трёхпозиционным переключателем, расположенным под рычагом переключения скоростей
На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:
Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:
Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.
За работу габаритных огней отвечают предохранители F14 и F15
Признаки неисправности «не горят габариты ВАЗ 2104, 2105, 2107»
Не работать может один габарит, два габарита (спереди или сзади, с правого либо левого борта, крест-накрест) или вообще все.
— Перегорела лампочка габаритного огня
Самая распространенная причина. Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.
— Окислились контакты лампочки в патроне
Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.
— Пропала «масса» к фарам или задним фонарям
Нарушение контакта с «массой» приводит к отказу работать не только одного габарита, но и целой блок-фары или заднего фонаря.
«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2104, 2105, 2107 крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.
— Нарушен контакт в соединительной колодке фары или заднего фонаря
Либо окислился, либо колодка присоединена неплотно. В такой ситуации может не гореть либо одна лампа габарита либо фара целиком. Несколько раз надеваем-снимаем колодку чтобы восстановить контакт.
— Осыпалась дорожка в плате заднего фонаря
При длительной эксплуатации автомобиля, или если установлена деталь низкого качества возможно осыпание (перегорание) дорожки к патрону лампы габаритного света в задних фонарях.
— Нарушен контакт в соединительных колодках монтажного блока реле и предохранителей
Проверьте колодки Ш12 (Х12), Ш13 (Х13), Ш9 (Х9), Ш6 (Х6) монтажного блока. Или Ш2 (Х2) — выводы 1 и 3 в случае если не горят все габариты.
— Перегорел предохранитель в монтажном блоке
Если перегорел предохранитель №14 (F14), не будут гореть габаритные огни в передней левой блок-фаре и в заднем правом фонаре. Если №15 (F15), то не будет гореть габарит в передней правой фаре и заднем левом фонаре, то есть крест-накрест.
Предохранители нужно заменить исправными и в дальнейшем установить причину их перегорания. Возможно в электрической цепи имеется короткое замыкание.
— Неисправен выключатель наружного освещения на панели приборов
Не будут гореть все габариты. Извлеките выключатель, снимите с него колодку проводов. Соедините отрезком провода выводы черного и желто-красного провода. Включите зажигание. Если габариты загорелись — выключатель неисправен и подлежит замене.
— «Обрыв» в электрической цепи подключения габаритных огней
Необходимо по схеме подключения проверить участки цепи отвечающие за не горящий габарит. Подробнее: «Как найти обрыв в электрической цепи автомобиля».
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

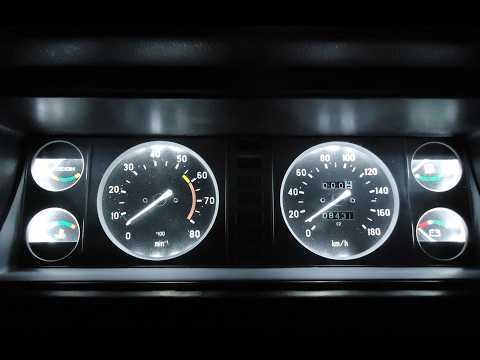

Щиток приборов модели 2107 — снятие и замена ламп ВАЗ-2104 1 на массу; 2 к лампе стоп-сигнала; 3 к лампе габаритного света; 4 к лампе противотуманного света; 5 к лампе света заднего хода; 6 к лампе указателя поворота. Спрашивайте, я на связи!
не горят габариты ваз 2107
|
Loading… приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления |
не горят габариты ваз 2107 .
|
НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)
Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:
- Отсутствие напряжения на фарах;
- Перегорели лампы;
- Сгорел предохранитель;
- Вышел из строя блок предохранителей;
- Сломалась кнопка включения огней.
Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:
- Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
- Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
- Вынимаем лампу, она здесь просто вставляется на защелке;
- Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.
Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.
Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.
Дополнительный блок кузовной электроники Лада Веста и светодиоды
Все мы отлично знаем, в какой спешке создавалась Лада Веста, ведь ажиотаж вокруг этой модели был нешуточный. С другой стороны, все это вылилось в применение не совсем удачных конструкторских решений, которые впоследствии начали всплывать на серийных машинах. Одна особенность касается дополнительного блока кузовной электроники Лада Веста.
Предыстория
Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.
После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.
Со светодиодами Веста выглядит намного круче!
Проблема
Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.
Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.
Крышка, которая закрывает предохранители.
Отдельно стоит упомянуть саму крышку. Она сделана так же, как и на Гранте – из твердого пластика. Причем пластиковые клипсы выглядят не очень надежно и, как показывает практика, быстро ломаются. С другой стороны, крышка снабжена вставкой из пенопласта, которая выполняет функцию шумоизоляции.
Решение
Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.
Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.
В конструкции Весты использован этот блок электроники.
Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.
Где купить?
Купить его можно в дилерском центе, но стоит он в салоне, как правило, очень дорого. В качестве альтернативной площадки можно использовать ресурсы, представленные в таблице ниже. Однако стоит учитывать, что цены могут отличаться, к тому же, деталь далеко не всегда имеется в наличии.
| Электронный ресурс | Артикул | Цена (руб.) |
| https://lada-vesta-shop.ru/shop/osveschenie-i-yelektrika/blok-kuzovnoi-yelektroniki-dopolnitelnyi-lada-vesta.html | 231A03142R | 10100 |
| https://tiu.ru/p217457975-blok-kuzovnoj-elektroniki.html | 231A03142R | 10811 |
| https://www.autopiter.ru/goods/231a03142r | 231A03142R | 12159 |
| https://www.бцр-лада.рф/products/108158230-blok_kuzovnoy_elektroniki_lada | 231A03142R | 19600 |
| https://www.zzap.ru/default.aspx?partnumber=231A08052R&class_man=ВАЗ&location=11135¤cy=1&rawdata=231A08052r | 231A03142R | 8080 |
Как видно цена дополнительного блока кузовной электроники Весты довольно высокая, так что замена получается недешевая. Впрочем, вся работа в сервисном центре занимает не более 60 минут.
Заключение
Как отметил Schoolboy11, после такой неприятности, его мнение относительно модернизации конструкции через персонального менеджера было озвучено АвтоВАЗу, после чего на заводе пообещали рассмотреть этот вопрос и внести корректировки в производственный процесс. А это значит, что установка ксенона и диодов в дальнейшем должна будет проходить без поломок.
Если же ваша Веста относится к числу первых выпущенных машин, прежде чем ставить светодиоды, проконсультируйтесь у менеджера в дилерском центре. Это позволит избежать напрасных и довольно значительных трат.
club-vesta.ru
Перегорание дорожек и неисправность датчика
- После чего зачистите посадочное место от грязи при помощи ножа.
- Вместе с грязью удалите металлическую шайбу и замените ее на новую.
- Вставьте датчик и закрутите его при помощи того же ключа до упора.
- Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.
- И вот, на ВАЗ 2107 замена датчика заднего хода завершена!
Соединения наружного освещения Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.
Лада Калина замена ламп в задних фонарях журнал За рулем
Автомобиль с кузовом хэтчбек
Снимок2
Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света
Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света
Работа показана на левом фонаре, правый фонарь снимаем аналогично.
144
При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.
При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.
4
Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.
Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.
14494
Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.
Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.
Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем из патрона.
144942
Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.
Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.
При установке новой лампы противотуманного и габаритного света P21/4W ее выступы должны войти в соответствующие пазы патрона. Лампу света заднего хода R10W, лампу сигнала торможения P21W и лампу указателя поворота PY21W меняем аналогично. Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона. На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы и цвет провода, подходящего к патрону (кроме патрона лампы Р21/4W). Чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.
Устанавливаем задний фонарь в обратной последовательности.
Автомобиль с кузовом седан
Снимок111111
Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света
Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света
Работа показана на левом фонаре.
Для замены ламп в заднем фонаре достаточно отвернуть гайки его крепления, не отсоединяя колодку проводов.
2161-5-13-16-02 (Копировать)
Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.
Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.
2161-5-13-16-03 (Копировать)
Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).
Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).
2161-5-13-16-04 (Копировать)
Отводим фонарь, вытягивая провода через отверстие в кузове.
Отводим фонарь, вытягивая провода через отверстие в кузове.
2161-5-13-16-05 (Копировать)
Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.
Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.
2161-5-13-16-06 (Копировать)
Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.
Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.
Операции по замене остальных ламп выполняем аналогично.
Устанавливаем фонарь в обратной последовательности.
Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter
Несколько советов по предохранителям ВАЗ 2106
- Прежде всего необходимо проверить состояние предохранителей цепи, возможно нужный нам предохранитель перегорел, в результате чего произошел разрыв цепи и как следствие перестал работать свет заднего хода. Если все таки перегорел предохранитель, то неторопитесь его менять на новый, пока не будет устранена сама причина из-за которой он горит. Вполне возможно и такая ситуация, что сам предохранитель в целости и сохранности, но окислились или расшатались посадочные места, что соответственно так же привело к разрыву цепи питания. В данном случае можно попробовать сперва зачистить клеммы и немного поджать их, чтобы предохранитель достаточно плотно в них сидел.
- Причина так же может быть и в датчике, который вкручен в коробку передач снизу автомобиля, возможно он вышел из строя или отсоеденились провода.
- В случае если причина не в предохранителе, то проверяем собственно целостность самой лампы накаливания, если же и она в целом состояние, то придется проверять проводку на наличие короткого замыкания с массой кузова автомобиля. Для проверки необходимо использовать специальный тестер. Смысл работы тестера заключается на принципе повышения сопротивления в цепи в следствие короткого замыкания. Если плюсовой провод замкнут на массу, то сопротивление цепи будет максимально. Для этого необходимо плюсовую клемму тестера подключить к положительному проводу лампочки заднего хода ваз 2106, а второй к массе автомобиля, то есть к кузову.
Советы для автомобилистов Многие автовладельцы сталкиваются с ситуацией, когда не горит ближний свет. При этом дальний нормально включается, а его исправность не вызывает сомнений. По статистике, каждому третьему водителю такая поломка знакома не понаслышке. При этом первая мысль, которая появляется в голове — выход из строя самой оптики. В реальности, причина может быть совсем иной.
НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)
Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:
- Отсутствие напряжения на фарах;
- Перегорели лампы;
- Сгорел предохранитель;
- Вышел из строя блок предохранителей;
- Сломалась кнопка включения огней.
Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:
- Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
- Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
- Вынимаем лампу, она здесь просто вставляется на защелке;
- Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.
Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.
Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.
Схема предохранителей ВАЗ 2107 старого образца
“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:
| Номер предохранителя (номинальный ток)* | Назначение предохранителей ВАЗ 2107 |
| F1 (8А/10А) | Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047) |
| F2 (8/10А) | Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107 |
| F3/4 (8А/10А) | Резервные |
| F5 (16А/20А) | Нагревательный элемент обогрева заднего стекла и его реле (контакты) |
| F6 (8А/10А) | Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы |
| F7 (16А/20А) | Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107. |
| F8 (8А/10А) | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F9 (8А/10А) | Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей) |
| F10 (8А/10А) | Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза |
| F11 (8А/10А) | Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала. |
| F12 (8А/10А) | Дальний свет (правая фара). Обмотка включения реле очистителей фар |
| F13 (8А/10А) | Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар |
| F14 (8А/10А) | Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа |
| F15 (8А/10А) | Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика |
| F16 (8А/10А) | Ближний свет (правая фара). Обмотка включения реле очистителя фар |
| F17 (8А/10А) | Ближний свет (левая фара) |
| * В знаменателе для предохранителей штыревого типа |
Заключение
Основные неисправности стоп сигналов мало отличаются от неисправностей любой электрической цепи ВАЗ 2107. Зная характерные признаки, можно произвести ремонт самостоятельно даже в полевых условиях. Для предотвращения возникновения поломок в цепи необходимо следить за чистотой электрических соединений и предотвращать попадания на них воды. Не следует резко или сильно дергать элементы электрических соединений. Следует регулярно проверять целостность ламп в плафоне. Их потемнение говорит о необходимости замены в ближайшее время. Следует устанавливать предохранители в цепи электропитания только расчетного номинала. Это предотвратит выход блока предохранителей из строя и предотвратит оплавление изоляции самой электропроводки в случае короткого замыкания. Необходимо регулярно прочищать контактную группу платы фонарей. Задние фонари со стороны багажника должны быть закрыты защитной пластмассовой накладкой. В случае поломки внешней пластмассы фонарей, ее следует заменить для предотвращения попадания в фонарь воды и грязи.
голоса
Рейтинг статьи
