Подбираем производителя
Очень многие задаются вопросом, какого же производителя следует выбрать, кто из них достоин стоять в ряде лидеров и быть первым в плане светодиодного освещения. Одни утверждают, что дорогие бренды существенно выигрывают в качестве, другие говорят, что и дешёвые могут составить конкуренцию флагманам, кому же при этом верить? Мы поможем вам разобраться в этом нелёгком вопросе, противостояния дорогих брендов и более дешёвых и соответственно доступных аналогов.
https://youtube.com/watch?v=GhCrXBAvKrc
Чтобы ответить на этот вопрос, вам следует точно для себя решить, зачем вы гонитесь, за получением максимального качества или же вам просто необходимо хоть как-то осветить площадь в допустимых при этом рамках. Если вы хотите иметь максимум от проделанной покупки, тогда, конечно же ,следует выбирать источник света для прожектора 118мм из более дорогих моделей.
Брендовые производители используют в своих устройствах качественные и надёжные светодиоды, которые даже по истечении долгого срока эксплуатации остаются такими же качественными, а излучаемый свет практически не ухудшается.
Это обусловлено тем, что изготовители стараются максимально удешевить конструкцию и устанавливают менее качественные и в то же время дешёвые элементы, что существенно сказывается на эксплуатационных характеристиках.
Что касается стоимости, то она колеблется в зависимости от конструкционных особенностей и, конечно же, мощности светодиодной лампочки с цоколем r7s для прожектора 118. Стартовая цена одного устройства, к примеру, на пять ват, будет около шести долларов. Лампочка с цоколем r7s для прожектора 118 на 7 ватт, обойдётся вам уже в десять долларов.
При выборе LED лампы цвет свечения играет немаловажную роль, так как может создать при этом разную обстановку.
Каждая последующая по мощности, будет обходиться вам на один-три доллара дороже предыдущей, что существенно сказывается на вашем кошельке, так что подбирайте мощность точно в соответствии с вашими потребностями.
Чем отличается лампочка Эдисона? Особенности и характеристики
Ретро лампы Эдисона изготавливаются для стандартной сети электропитания и легко могут использоваться в любой квартире. Как правило, они имеют очень теплую цветовую температуру в размере 2 200 Кельвинов (для обычных ламп накаливания эта величина составляет 2 700−2 850 K). Этот теплый янтарный цвет создает в интерьере неповторимую атмосферу романтики и старины. Однако, будучи не слишком яркими, лампочки Эдисона чаще используются в качестве декоративного элемента.
Если же вы хотите применить их для основного освещения, то можете повесить несколько таких ламп вместе, чтобы они обеспечивали достаточное количество света. Такое дизайнерское решение выглядит просто потрясающе и часто используется как в обычных домах, так и в барах, ресторанах, магазинах и гостиницах. Пример тому вы можете видеть на фото ниже.
Еще одна интересная особенность ламп Эдисона заключается в том, что они имеют более высокий индекс цветопередачи (CRI), чем обычные led лампы. Так, CRI светодиодных ламп Эдисона составляет 95 (из 100 максимальных), в то время как обычные led светильники имеют не больше 80. Это означает, что свечение этих ламп практически не искажает цвета окружающих вас предметов.
Также читайте: Подсветка потолка светодиодной лентой — 30 идей с фото
Обратите внимание, что настоящие винтажные лампы Эдисона (с нитью накаливания, а не светодиодом) потребляют много энергии и срок их службы является очень коротким. Максимум составляет 2 500 часов или около года при обычном домашнем использовании. В то же время, LED лампочки Эдисона в среднем служат около 15 000 часов
Наряду с их способностью экономить электроэнергию, это делает светодиодные лампы Эдисона значительно более выгодным вариантом. Однако их продолжительность жизни всё же короче, чем у обычных светодиодных ламп, которые могут работать до 50 000 часов. Причиной тому является нитевая форма светодиода, которая делает его хрупким и создает опасность перегрева
В то же время, LED лампочки Эдисона в среднем служат около 15 000 часов. Наряду с их способностью экономить электроэнергию, это делает светодиодные лампы Эдисона значительно более выгодным вариантом. Однако их продолжительность жизни всё же короче, чем у обычных светодиодных ламп, которые могут работать до 50 000 часов. Причиной тому является нитевая форма светодиода, которая делает его хрупким и создает опасность перегрева.
Какой тип выбрать?
В настоящее время основной ассортимент комплектующих для прожекторов 118 мм состоит из галогенных и светодиодных ламп. Что лучше? Дело в том, что у галогенных низкий коэффициент пульсаций и высокий индекс цветопередачи, но светодиодные лучше тем, что потребляют до 10 раз меньше электроэнергии. Для прожектора в большинстве случаев нужен большой световой поток, поэтому рациональнее выбрать светодиоды. Но здесь может возникнуть следующая неприятность. Дело в том, что галогеновые лампы имеют небольшой диаметр и легко устанавливаются. В светильнике же установлен отражатель, который по форме обычно напоминает фигуру между половиной окружности и параболой. У линейных светодиодных ламп внутри корпуса расположен еще и драйвер, а в некоторых моделях корпус представляет собой и радиатор. Поэтому она может не влезть на свое место, так как ее части упрутся в зеркало отражателя, следует учитывать это при покупке.
Штырьковый цоколь — G
Обозначается буквой G. Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.
| Тип | Расстояние между контактами, мм |
| G4 GU4 GY4 | 4 |
| G5 | 5 |
| G5.3 GU5.3 GX5.3 | 5.3 |
| GY6.35 | 6.35 |
| G9 | 9 |
| GZ10 | 10 |
| G13 | 13 |
| G53 GU53 GX53 | 53 |
Примечание: буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!
Отдельно стоит сказать о цоколях G23 и G24, внутри которых расположен стартер:
У ламп с цоколем GU10 имеются утолщения на конце контактов, для поворотного соединения с патроном:
В люминесцентных кольцевых лампах используется цоколь типа G10q:
Иногда цоколь рассматривается как комбинация двух или более аналогичных цоколей. В этом случае перед общим обозначением указывается количество комбинируемых цоколей — 2G11, 2G10, 2G13:
Штыревые цоколи лампочек
Второе место в сфере бытового освещения уверенно удерживают лампочки со штыревым цоколем. Их условное обозначение начинается с буквы «G», после которой следует число, указывающее на расстояние между штырьками в миллиметрах. Кроме этого после буквы «G» может следовать ещё одна заглавная латинская буква U, X, Y или Z. Дополнительная буква свидетельствует о модификации цокольной части, а точнее о геометрических размерах изолятора.
Например, лампочки G5.3 и GY5.3 с лицевой стороны абсолютно идентичны, но отличаются диаметром и высотой цоколя (изолятора). Неизменными для данных типоразмеров остаются две величины: расстояние между контактными штырьками и толщина штырька.
Самыми миниатюрными из двухштырьковой серии являются источники света со стеклянным цоколем G4. Галогенные лампы этого типа, как правило, изготавливают на напряжение 12 В и мощность 5–20 Вт. Они востребованы в люстрах с пультом управления и светодиодной подсветкой. Гораздо реже встречаются галогенки G4 на 230 В, мощность которых может достигать 40 Вт.
Цоколь G5 имеет место в энергосберегающих трубчатых люминесцентных лампах, у которых диаметр колбы равен 12,5 или 16 мм. В быту используется редко.
С цоколем G5.3 и его подвидами (GU5.3, GX5.3 и пр.) многие знакомы не понаслышке. Им оснащают лампочки типа MR16, которые используют в скрытых потолочных и подвесных светильниках, а также в подсветке витрин.
Источники света со стеклянным цоколем G6.35 внешне схожи с G4, но немного крупнее. Их выпускают в трёх модификациях (X, Y, Z) и используют в светильниках с соответствующей ответной частью.
G9 – сравнительно редкий вид разъёмного соединения, который можно встретить в эксклюзивных моделях светильников для декоративного освещения. Цокольная часть может быть выполнена в двух вариациях. В галогенных лампах это стеклянный изолятор, из которого выведены две проволочные петельки. В светодиодных лампах это пластиковый изолятор с плоскими стальными выводами. В обоих случаях расстояние между центром выводов составляет 9 мм.
GU10 – это поворотный штырьковый цоколь лампы с утолщением на концах контактов. Такая конструкция позволяет надёжно зафиксировать осветительный прибор в патроне.
G13 представляет собой аналог G5, но большего размера. Также используется в трубчатых энергосберегающих люминесцентных лампах типоразмера Т8.
GX53, GX70 разработаны с целью уменьшения высоты светильника, что имеет принципиальное значение в освещении подвесных потолков. Фиксация в патроне осуществляется аналогично GU10, а сама лампа имеет прекрасный эстетичный вид. Лампы с цоколями GX53, GX70 ещё называют таблетками, так как их высота не превышает 27 мм.
Типы цоколей светодиодных ламп ничем не отличаются от своих предшественников. Крошечные размеры светодиодного кристалла позволяют конструировать новые осветительные приборы любого размера, подстраивая их под любые имеющиеся виды цоколей. На сегодняшний день ассортимент резьбовых и штыревых светодиодных ламп настолько велик, что можно полностью перейти на LED-освещение в своём доме.
Название лампа получила от специального покрытия люминофора, который наносится на внутреннюю поверхность трубки. В его состав входит фосфор. Благодаря люминофору, мощность света намного больше, чем у привычных ламп накаливания при одинаковом потреблении электроэнергии. Это и обеспечивает экономный расход электричества. В состав люминофора добавляют различные добавки для создания цветовых эффектов.
Лампы выпускают в виде прямой трубки и кольца спиральной или прямой формы. Первый вариант состоит из баллона из стекла с цоколями, расположенными по краям.
Второй вариант состоит из двух частей – патрона и стеклянной трубки прямой или спиралевидной формы. Этот вид получил название – компактные люминесцентные лампы, сокращенно КЛЛ. По типу патрона они бывают штырьковые и с резьбой.
Последний вариант подходит для обычного патрона вместо традиционной лампы накаливания. Первый вариант используется только в приборах со специальным устройством. Внутри трубки находятся инертные газы и пары ртути. Именно наличие ртути делает небезопасным применение этого источника света.
Основной принцип работы заключается в свечении люминофора. При включении начинает нагревается вольфрамовый элемент и образуется электрический разряд в смеси газов, находящихся внутри стеклянной трубки.
В результате взаимодействия появляется свечение в ультрафиолетовом спектре. Так как внутренняя поверхность колбы покрыта люминофором, в составе которого есть фосфор, в результате взаимодействия с УФ спектром колба начинает светиться.
Принцип работы, конструкция и сфера применения цоколя R7S

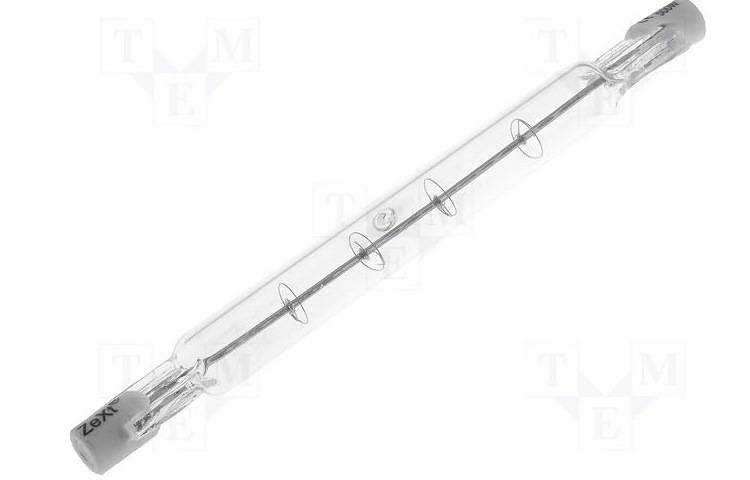

Лампочки с цоколем R7S в народе называют «градусниками». Галогенные модели, которые широко использовались раньше, действительно были вытянутой формы и напоминали длинную трубку. Контакты расположены с обоих концов. Поскольку все лампочки с цоколем R7S имеют большую мощность, патроны изготавливаются из керамики, а к контактам ведут термостойкие провода.

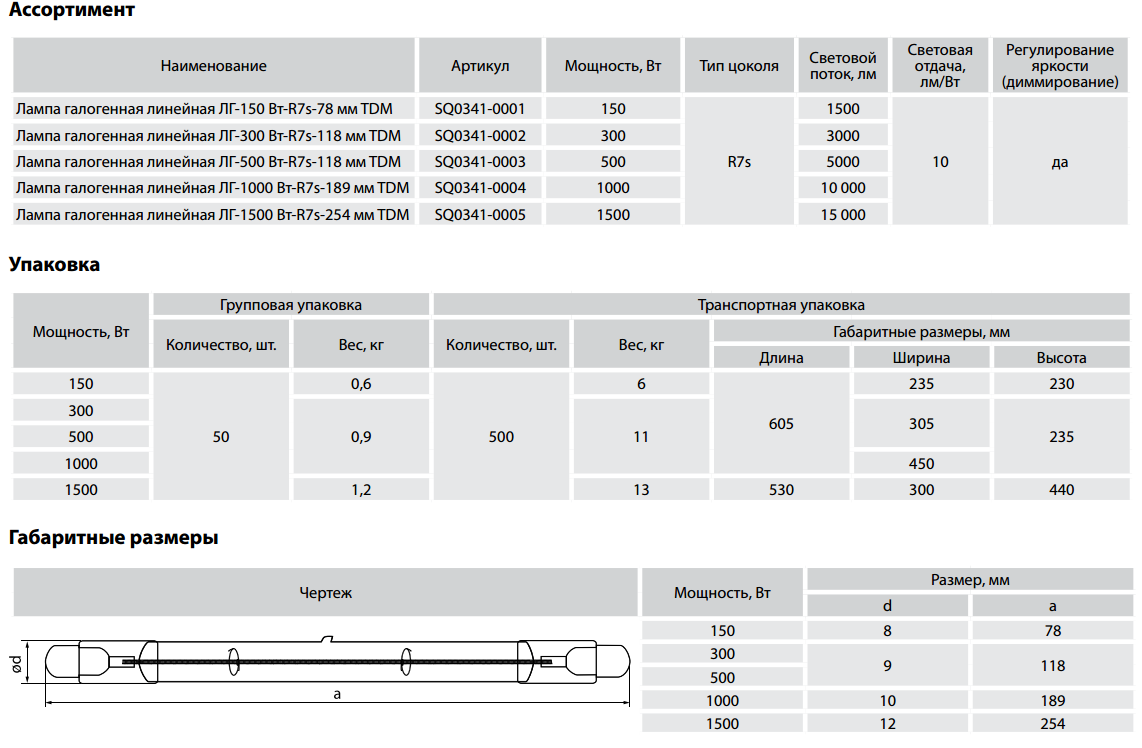

Существует две главных разновидности ламп R7S по конструкции:
- с длиной 78 мм
- с длиной 118 мм.
Они отличаются в зависимости от размеров прожектора: для небольших (например, рассчитанных на подсветку баннеров) берут лампы R7S 78, для крупных — R7S 118.
Сфера применения лампочек не слишком широка:
- переносные и стационарные фонари;
- прожекторы (подсветка зданий, территории, ландшафтный дизайн);
- подсветка для рекламных конструкций;
- источники света для складских помещений и цехов;
- освещение фотостудий и съемочных павильонов.
Виды ламп c цоколем R7s

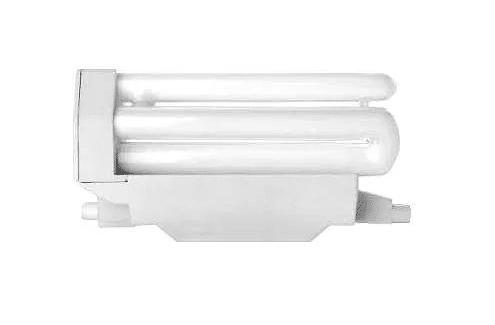

Люминесцентные – более экономный вариант, чем галогенные, но имеет плохой индекс цветопередачи.
- Кварцевые – используются в медучреждениях для борьбы с бактериями. С ними производят кварцевание помещения и инструментов.
- ИК – независимо от типа цоколя ИК-лампы используются для обогрева чего-либо. На рынке ИК-излучатели под цоколь R7s позиционируются, как приборы для обогрева животных, в частности, свиней.

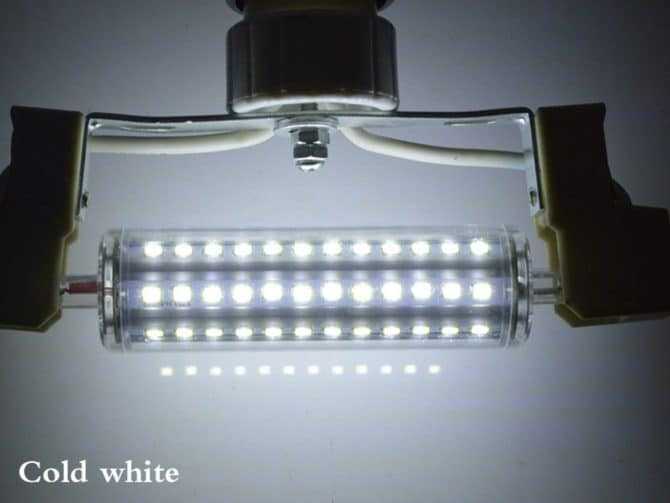

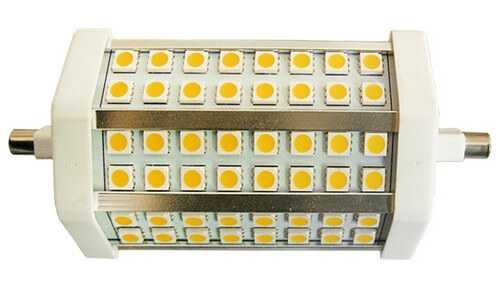

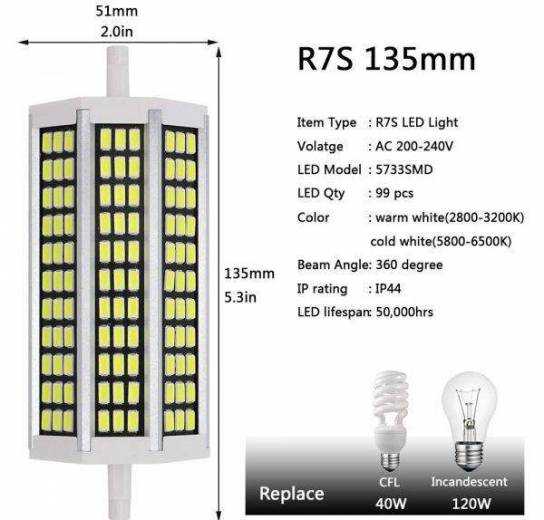

- Светодиодные – наиболее экономичный вид освещения. Но в случае с цоколем R7s возникают небольшие проблемы с установкой в прожектор, подробнее об этом мы расскажем немного позже. В целом светодиодные приборы дают яркий и равномерный свет и потребляют мало электроэнергии.
Штырьковой цоколь «G»
Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z. Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.
Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате. Читайте подробнее об этом здесь.
Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.
Штырьковый цоколь «G»
После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;
Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей. В обозначении таких конструкций перед буквой «G» ставится цифра 2.
Преимущества и недостатки
Выбирая схему освещения для своего дома, люди часто решают использовать стандартный цоколь типа E27. И это не странно, ведь у него есть много преимуществ:
- Популярность. Основным «конкурентом» для E27 сегодня является E14, оба размера доступны практически в каждом магазине. Не нужно заказывать в интернете редкостный вид лампочки.
- Цена. Массовость товара и недорогие комплектующие делают его доступным каждому. Изделия с цоколем E27 стоят недорого.
-
Ассортимент. С таким цоколем продаются лампы накаливания, светодиодные, галогенные и энергосберегающие модели. Также E27 есть у каждого производителя, поэтому можно выбрать осветительный прибор по качеству и стоимости.
- Не деформируется. Цоколь Эдисона, включая и 27 размер, является весьма прочной конструкцией, на форму которой не влияют перепады температур или тряска во время транспортировки.
- Мощность. С таким цоколем есть приборы даже на 300-350 Вт, чего хватит даже для сравнительно небольшого производства.
Недостатки:
-
Возможность появления коррозии. Если цоколь начнет ржаветь в светильнике, то вытащить его потом будет непросто.
- Есть изделия низкого качества. Ассортимент ламп такого размера действительно большой, есть даже модели очень низкого качества от малоизвестных производителей.
Где используют?
Начнем с того, что лампочки с типом цоколя r7s используются в прожекторах и других мощных светильниках или технологических специализированных источниках света. Он достаточно специфичен как конструктивно, так и размерами, поэтому его использование несколько ограничено. С другой стороны, эти источники света довольно яркие и вы можете своими руками установить такой патрон в любой светильник, чтобы получить высокий световой поток. Используются также и в светильниках для подсветки ландшафта и архитектуры, студийных источниках света для видеосъемки, фотографии и художественных мастерских. Использование в студиях обусловлено высоким индексом цветопередачи и яркостью. Также направленный луч легче использовать для подсветки изображаемых объектов. Еще широкое применение они нашли в рекламе для подсветки вывесок и афиш.
Преимущества светодиодных ламп
В настоящее время большое значение придается экономичной и долговечной работе осветительных приборов. Поэтому на первый план выходят светильники, создающие яркое освещение с выделением минимального количества тепла и небольшим энергопотреблением. Они обладают низкой чувствительностью к перепадам тока и напряжения, могут выдерживать большое количество включений и выключений.
Всеми этими качествами в полной мере обладают светодиодные лампы. Они имеют несколько разновидностей, отличающихся по конструктивным и техническим характеристикам, что позволяет выбрать наиболее подходящий вариант. Все лампы отличаются наличием или отсутствием мерцания, степенью экологической безопасности, необходимостью в использовании выпрямителей тока и других дополнительных приборов.
Схема светодиодной лампы
Ремонт светодиодных ламп
Моргает светодиодная лампа
Схема светодиодной лампы на 220В
Светодиодные лампы нового поколения
Сравнение светодиодных ламп и ламп накаливания
Достоинства и недостатки
Лампа с цоколем G4 отличается общими положительными качествами вне зависимости от типа осветительного элемента:
- компактные габариты;
- минимальная мощность, что делает лампочки энергоэффективными;
- достаточно прочный корпус, не позволяющий деформировать миниатюрную конструкцию;
- возможность декорирования любых элементов интерьера помещения, техники;
- сравнительно низкая стоимость.
Недостатков у лампочек с рассматриваемым типом цоколя немного. Отмечают лишь умеренное, а иногда недостаточно яркое излучение. Когда сравниваются разные виды лампочек G4 (галогенные, люминесцентные, светодиодные), оказывается, что в наиболее выигрышном положении находятся последние. Они продуцируют достаточное по яркости излучение, при этом потребляют минимальное количество электроэнергии. Если сравнивать лампы по степени нагрева, опять же лидируют модели на базе диодов. Они практически не греются.
Кроме того, светодиодные модели G4 служат намного дольше, чем люминесцентные или галогенные аналоги. Так, средняя продолжительность эксплуатации таких осветительных элементов составляет 20-30 тыс. часов, все зависит от марки, характеристик и условий использования.
Особенности ламп
Несмотря на особенности строения цоколя, принцип работы лампы такой же, как и у любой другой светодиодной конструкции. Свет исходит от полупроводника, расположенного в центре, ток к нему идет от катода и анода. Светодиодная лампа цоколь r7s отличается от обычной тем, что устанавливается в светильник двумя контактами. Они располагаются на противоположных частях корпуса.
Обязательно обратите внимание на наличие термостойкого провода у пружинного контакта. Если он есть, пользоваться лампой можно, не опасаясь.Считается, что светодиодные лампы непомерно дороги, но есть несколько аргументов в их пользу:
- КПД почти 100%, все потребляемая энергия идет на освещение – тепло при работе светодиодов не выделяется;
- выдерживают большое количество включений;
- не выделяют вредных веществ;
- r7s являются сравнительно недорогими вариантами.
Недостатком модели с цоколем r7s является ее небольшая мощность, по сравнению с другими вариантами. Сегодня можно найти варианты с максимальным значением в 6 Вт. В прожекторе 118 эти лампы ведут себя отлично. Свет при помощи отражателя усиливается и распространяется по максимальной площади, при этом качество его очень высокое. Если вам нужно приобрести вариант для освещения большого помещения, то приобретайте изделия с большим количеством светодиодов, только не переборщите с размерами.
Это интересно: Как выбрать подходящий светильник для аквариума — разбираем по пунктам
Цоколь с утопленным контактом «R»
Сравнительно редко применяется цоколь с утопленным контактом. Как правило, им оснащаются галогенные и трубчатые кварцевые лампы. Небольших размеров и очень легкие, такие лампы работают от напряжения 220В. Обозначается такой цоколь заглавной буквой «R», за которой следуют цифры, соответствующие расстоянию между контактными штырьками. Обычно, дополнительно указывается длина лампы в миллиметрах.
Так обозначение R7s78 расшифровывается как лампа с утопленным цоколем, двумя контактами, расстояние между которыми равно 7 мм. Длина лампы 78мм.
Цоколь с утопленным контактом «R»
Правильные схемы подключения к сети
Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.
Последовательный
Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:
- При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
- На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.
Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.
Само подключение по последовательной схеме максимально простое:
- От одного светильника к другому обходит фаза.
- У последней лампочки в цепи ноль подают ко второму контакту.
- Фаза проходит к выключателю, от распределительной коробки.
- Далее всё переходит к точечному светильнику.
Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.
Для домовых подъездов практическое применение схемы тоже допустимо.
Параллельный
Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.
Параллельное соединение проводят двумя путями:
- Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
- Шлейфная схема.
Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.
Лучевой
Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:
- Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
- Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.
Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.
Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.
Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.
Типы цоколей под LED-лампы
Резьбовой, Е (Эдисона)
Самый распространённый тип держателей. Буква Е прямо указывает на отца этой лампочки – Томаса Эдисона. Резьбовой цоколь – наиболее универсальный способ крепления не только из-за простоты, но и благодаря работе от напряжения 220 В.
Стандартная ЛЕД-лампочка с резьбовым разъёмом Е-27.
Известные модели ЛЕД-ламп с разъёмом типа Е:
- Е5;
- Е10;
- Е12;
- Е14 (миньон);
- Е17;
- Е27;
- Е40.
Узнайте также: Чем отличаются цоколи Е14 и Е27.
Штырьковый, G
Не меньшим спросом пользуются светодиодные лампы с соединительными разъёмами, маркированными литерой G.
Такие держатели визуально похожи на вилку.
Чаще всего используются следующие модели:
- GU3 (для сети 220 В или 12 В);
- G4 (12 В или 24 В);
- GU10 (поворотный цоколь);
- G9 (для декоративных ЛЕД-ламп);
- G13;
- G23;
- GX53 – лампочка с закручиваемым держателем, используется для установки в натяжные, подвесные, гипсокартонные потолки;
- GX70 – отличается от GX53 только расстоянием между штырьками.
Телефонный, Т
Такой тип светодиодных лампочек в быту не используется. Сферы применения – электроника и промышленность:
- пульты управления;
- автоматические щитки;
- электростанции.
Лампочки имеют продолговатый вид и напоминают колбу.
Цифра после буквы Т в маркировке показывает внешнюю ширину, которую замеряют по контактным пластинам.
Штифтовой, В
Этот тип держателя, по сути – усовершенствованная версия резьбовых цоколей Эдисона. Его сконструировали под более маленькие виды ламп, которые, если понадобится, можно быстро заменять. Штифтовой цоколь ЛЕД отличают круглые штифты, расположенные по бокам. С помощью этих деталей держатель вставляется в патрон.
Здесь хорошо виден один из штифтов.
Чтобы цоколь В «сел» в патрон, его необходимо легко прокрутить.
автомобильных фарах
Держатель с утопленным контактом, R
Цоколи типа R редко используются в LED-освещении. Эти держатели более характерны для галогенных и кварцевых лампочек. Чаще всего разъёмы с утопленным контактом применяют в небольших, лёгких светильниках, что входят в высокоинтенсивные осветительные системы. Простой пример подобной установки – уличные прожекторы.
Самая известная модель держателя с утопленным контактом – R7s. На маркировке после этих символов указаны числа 78 или 118. Это – общая длина лампы в миллиметрах.
Софитный, S
Маркировку с заглавной литерой S имеют софитные держатели. Они оборудованы контактами с обеих сторон
Автолюбители, конечно, знают о важности ламп с софитными цоколями для подсветки номеров. Помимо этого, S-цоколи используют для освещения зеркал, ванных комнат, а также сцен в театрах и концертных залах
Цифра после буквы S указывает на величину диаметра корпуса.
Типовой софитный цоколь.
Фокусирующий, Р
Основная задача этого типа цоколя заложена в самом названии. Кинопроекторы, прожекторы: все эти осветительные приборы невозможно представить без ламп с фокусирующими держателями. Главный нюанс конструкции таких соединений – специальная линза. Она собирает, а затем рассеивает световой поток в нужном направлении. Цифра в маркировке указывает на диаметр корпуса держателя.
Светодиодные источники освещения (LED) с цоколем Е14
Лампы светодиодные с цоколем Е14, как и их аналоги, не отличаются высокой мощностью. Например, источники освещения с нитью накала имеют мощность до 60Вт, люминесцентные — не более 15Вт, а для светодиодных максимальная планка 7Вт. Поэтому люстры или другие потолочные светильники, отвечающие за общее освещение, имеют несколько таких ламп.
Несмотря на небольшую мощность у светодиодных ламп, уровень светового потока больше чем у источников с нитью накала или их люминесцентных аналогов. Ниже приведена таблица, в которой показано, как параметры различных типов влияют на интенсивность излучения.
| Лампы с нитью накала (Вт) | Люминесцентные (Вт) | Светодиодные (Вт) | Уровень светового потока (Лм) |
| 20,0 | 5,0-7,0 | 2,0-3,0 |
250,0
400,0
Подбор по характеристикам
Никогда не полагайтесь на рекомендации продавца-консультанта. Каким бы образованным и квалифицированным он ни был, задача одна — продать максимальное количество товаров по высокой цене. С другой стороны, нередки случаи, когда в магазине электротехники работают некомпетентные люди, не знающие особенностей светодиодных светильников и правил выбора.
Любой человек, совершая очередную покупку, стремится найти качественное изделие, полностью соответствующее предъявленным требованиям. В идеале нужно самостоятельно изучить информацию об электротехническом устройстве, которое собираетесь приобрести, и с полученным багажом знаний смело идти в магазин. Разберемся в каждом критерии, которые учитываются при выборе светодиодных ламп R7S.
Мощность лампы
Самый главный критерий, как сказано выше, — мощность устройства. Выбор мощности нужно делать в зависимости от площади освещаемого помещения, количества используемых светильников и числа ламп. R7S, заключенные в стеклянную колбу, эксплуатируются в том числе для освещения улиц.
Другой важный параметр — освещенность. Ее величина напрямую влияет на будущие затраты на оплату электроэнергии
Важно подобрать такую освещенность, которой будет достаточно для конкретного помещения, но превышать не стоит, поскольку существенно возрастут счета за электроэнергию. Кроме того, с повышением требований к освещенности возрастает стоимость лампочки
Степень защиты
Если устройство будет эксплуатироваться на открытом воздухе (постоянно подвергаться воздействию влаги, пыли, ветра, солнца и атмосферных осадков), то желательно подобрать изделие с максимальной защитой от пыли и влаги.
Ознакомьтесь с таблицей ниже. Здесь представлены показатели защиты от пыли и влаги от IP00 до IP44 (первая цифра — защита от пыли, вторая — от влаги):
| Степень защиты IP | IPx0 | IPx1 | IPx2 | IPx3 | IPx4 |
|---|---|---|---|---|---|
| Падение вертикальных капель | Падение верт. капель под углом 15 град. | Брызги под углом 60 град. | Брызги со всех стороны | ||
| IP0хНет защиты | IP00 | ||||
| IP1хЧастицы > 50 мм | IP10 | IP11 | IP12 | ||
| IP2хЧастицы > 12,5 мм | IP20 | IP21 | IP22 | IP23 | |
| IP3хЧастицы > 2,5 мм | IP30 | IP31 | IP32 | IP33 | IP34 |
| IP4хЧастицы > 1 мм | IP40 | IP41 | IP42 | IP43 | IP44 |
В следующей таблице представлены показатели защиты от пыли и влаги от IP45 до IP86 (первая цифра — защита от пыли, вторая — от влаги):
| Степень защиты IP | IPx4 | IPx5 | IPx6 | IPx7 | IPx8 |
|---|---|---|---|---|---|
| Струи со всех сторон под небольшим давлением | Сильные потоки | Временное погружение (до 1 м) | Полное погружение | ||
| IPx4Частицы > 1 мм | IP44 | ||||
| IPx5Пыль частично | IP54 | IP55 | |||
| IPx6Пыль полностью | IP65 | IP66 | IP67 | IP68 |
Руководствуйтесь таблицей при выборе степени защиты, благодаря чему всегда будете уверены в том, что купленный источник света проработает долгое время.
Угол излучения
Очередной параметр, значение которого должно строго совпадать с потребностями. С увеличением угла излучения света возрастает и стоимость светильников. Трудно отыскать прожекторы, обеспечивающие рассеивание под углом более 200 градусов. Следует понимать, что длина светодиодной лампы R7S влияет на угол излучения.
К примеру, выше говорилось, что лампы длиной 118 мм предназначены для средне- и крупногабаритных приборов. Если нарушить рекомендации и поместить ее в компактный прожектор, то большая часть излучения не будет проходить сквозь стенки. Да, вы купите лампочку с большим углом рассеивания, но у прожектора заданная величина будет меньше. Таким образом, деньги потрачены впустую, ведь можно купить наиболее подходящую и менее дорогую лампу длиной 78 мм.
Расстояние между контактами на лампе
Важно добиться полного соответствия расстояния между контактами на светодиодной лампе и прожекторе. Если купить чересчур большой источник света, то он не поместится в гнездо прожектора. Если лампочка будет маленькой (например, 78 мм для прожектора типа 118), то ситуация получится противоположной — контакты не будут соприкасаться, и светильник не загорится
Если лампочка будет маленькой (например, 78 мм для прожектора типа 118), то ситуация получится противоположной — контакты не будут соприкасаться, и светильник не загорится.
Соблюдайте перечисленные критерии, и вы точно не прогадаете с выбором качественной светодиодной лампы R7S, полностью совместимой со светильником.
Разновидности ламп с цоколем r7s
Так как такие лампы используются в различных прожекторах 118, но и форма у них будет немного отличаться, в целом она остаётся неизменной меняется лишь размер. Для маленьких прожекторов, лампа будет обладать более сбитой и компактной формой, а крупные прожекторы оснащают продолговатым и вытянутыми бочкообразными источниками света.
Есть модели защищенные в стеклянной колбе, и не механическое и атмосферное воздействие им не страшны
Так как цоколь r7s подразумевает подключение светильника двумя контактами, которые расположены на противоположных сторонах в схеме прожектора, то производители не изготовляют них форм, отличных от бочкообразной.
Модель в форме кукурузы, компактная, не защищенная
Светодиоды в конструкции используют самые разнообразные, но в большинстве случаем они разнятся своей мощностью. В целом все светодиоды, которые устанавливаются в таких лампах могут потреблять от четырёх ватт, что безусловно невероятно мало, в сравнении с любыми аналогами.
Также от расположения этих светодиодов будет зависеть и угол освещения, который может выдать источник света зачастую он находится в диапазоне от ста восьмидесяти до двух сотен градусов.
Светодиодные лампы с цоколем R7S
Светодиодные лампочки выигрывают у других разновидностей с большим отрывом. Именно диодные светильники — самые современные и актуальные, их конструкцию с каждым годом улучшают. Из самых важных преимуществ отметим:
Срок службы от 10 тыс. часов (у ламп накаливания — 1 тыс. часов). В среднем светодиодные лампы R7S служат от 3 до 5 лет. С учетом сложностей, которые возникают с заменой лампочек в светильниках, предназначенных для уличного освещения, долговечности имеет ключевое значение.
Энергоэффективность. Светодиодные лампочки имеют в 8-10 раз больший КПД, чем лампы накаливания. Светодиодная лампочка мощностью 8 Вт равносильна лампе накаливания в 80-100 Вт.
Низкая теплоотдача. Светодиоды выделяют с излучением 5-10% энергии (лампы накаливания — около 80%), поэтому мало нагреваются
Это важно в случае с хрупким оборудованием, чувствительным к нагреву, чтобы не лопалось стекло и не повреждались чувствительные детали. Устойчивость к перепадам температур
LED лампы R7S можно без сомнений использовать в уличных светильниках.
Экологичность. Светодиодные лампочки не содержат веществ, которые представляют опасность для здоровья или нуждаются в специфических условиях утилизации.
Единственным недостатком светодиодных ламп является высокая цена, однако модели последних поколений приближаются по стоимости к галогенным. Кроме того, стоимость окупится долгим сроком эксплуатации и низкими затратами на электроэнергию.
Нельзя использовать стандартные светодиодные лампы с цоколем R7S для прожекторов с датчиками движения. Они будут некорректно работать и быстро выйдут из строя. Для работы с датчиками есть специальные модели: проверьте маркировку на коробке.
