Таблица настройки фар автомобиля

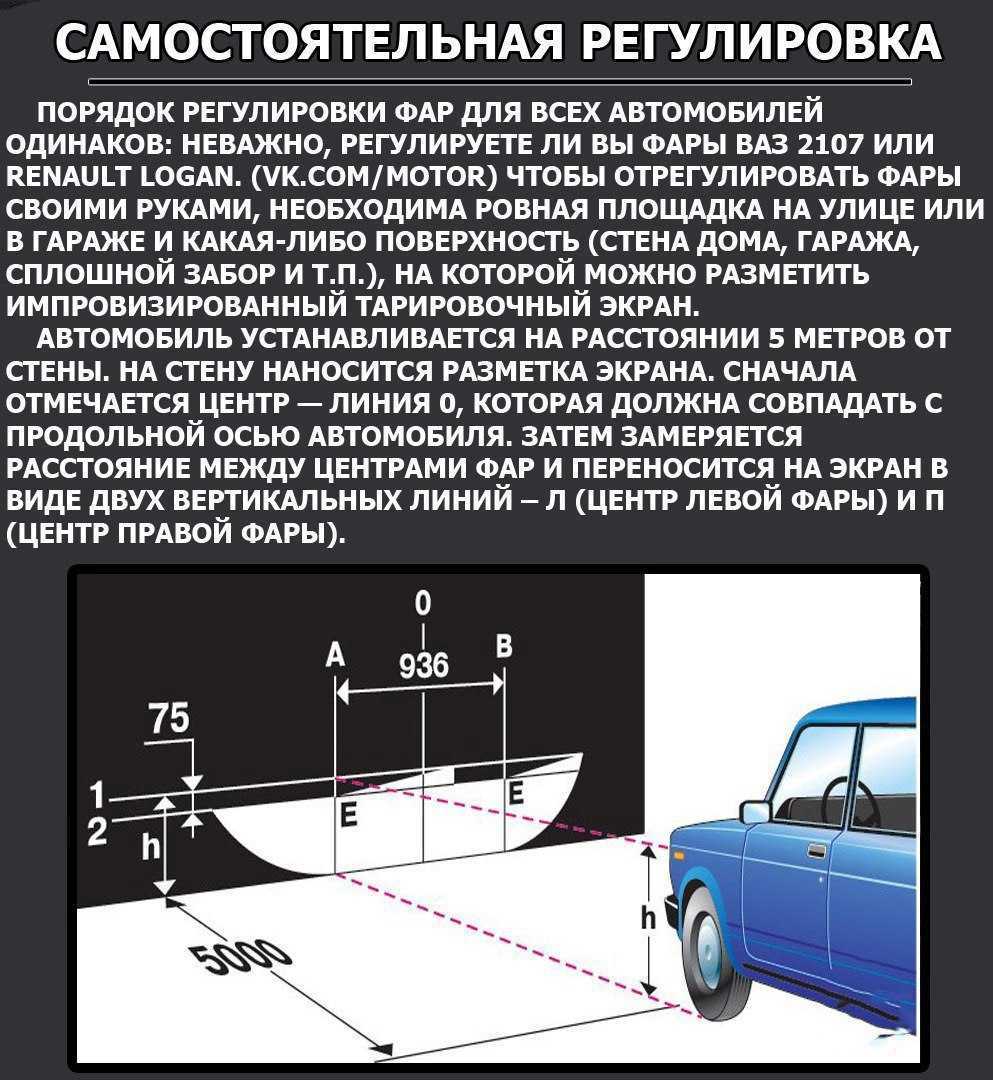

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Нанесение разметки

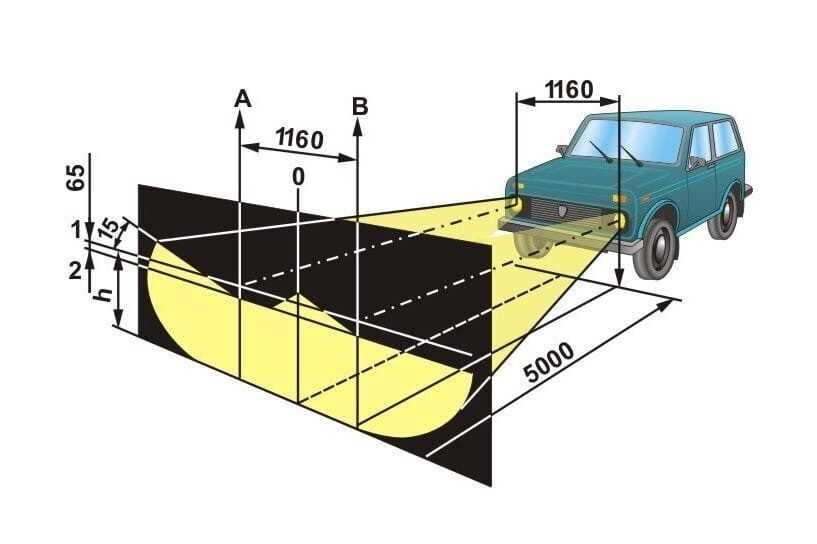

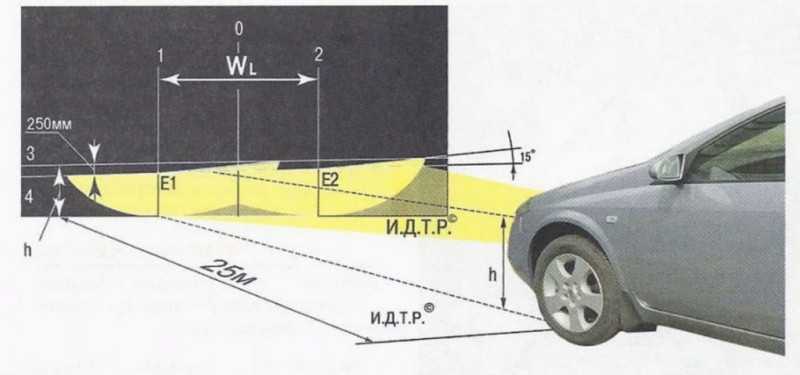

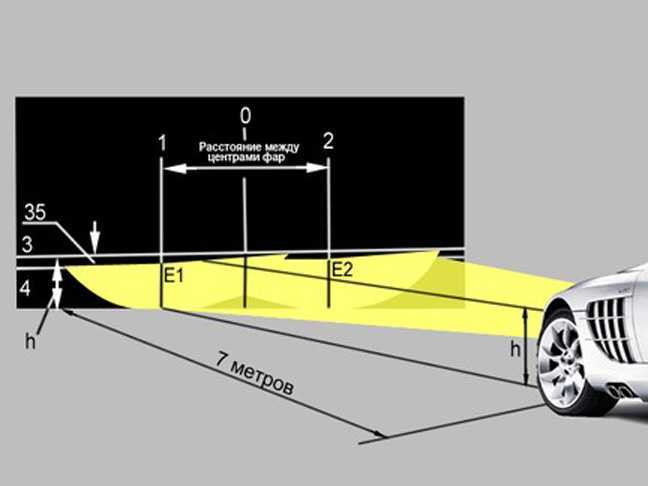

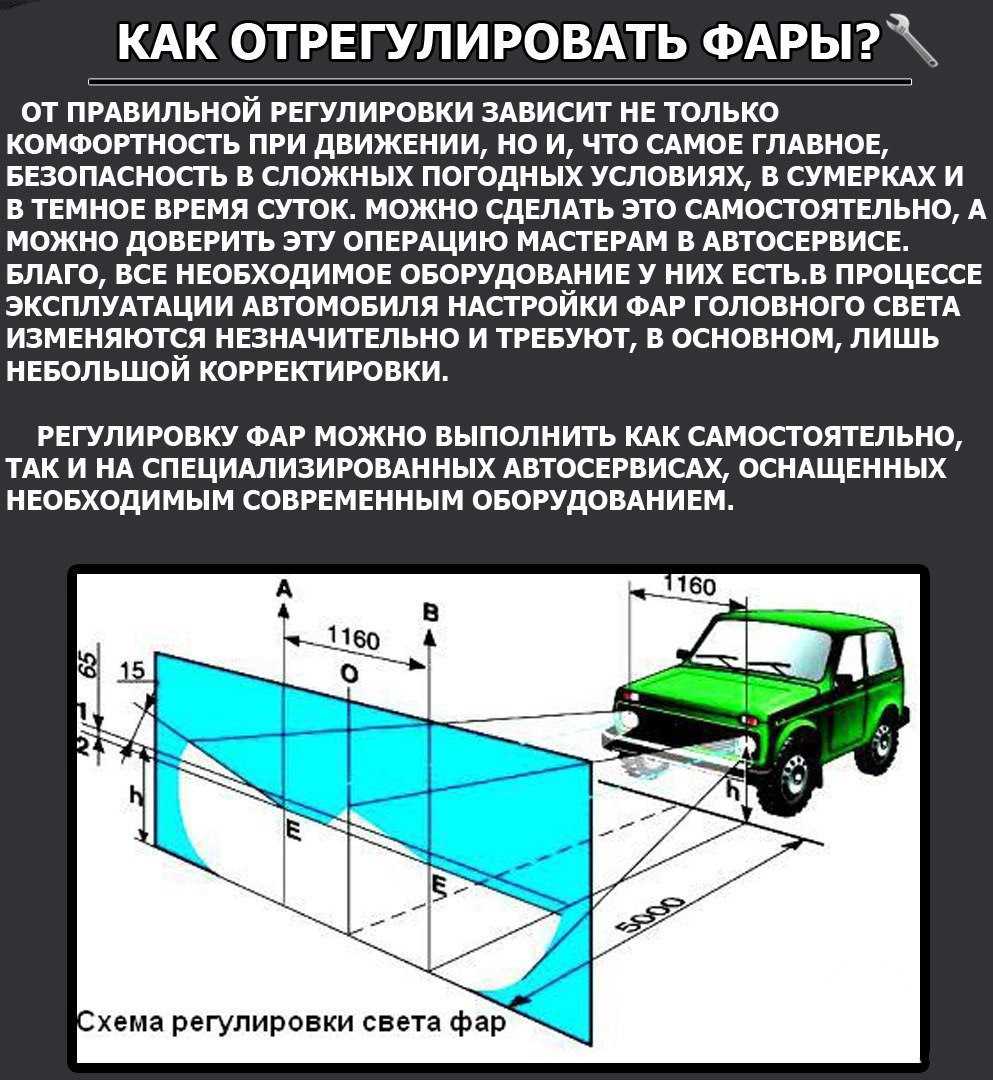

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

1. Измерить высоту лампы ближнего света относительно земли.
2. Перенести горизонтальную линию на стену.
3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
4. Замерить расстояние между лампами в правой и левой фаре.
5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

• винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
• угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
3. Граница галки не должна выходить за пределы горизонтальной пометки.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

Зачем регулировать фары и когда это необходимо

Итак, если просто, фары могут светить как слишком близко (опущены), так и слишком высоко (приподняты) вверх. В первом случае  водителю автомобиля сложно управлять ТС в темное время суток или в условиях плохой видимости,  особенно на скорости.

Причина — дорога освещена фарами только на несколько метров перед самой машиной, чего недостаточно для того, чтобы своевременно заметить  всевозможные предметы и объекты, дефекты дорожного полотна  и т.д. (ямы, другой автомобиль, велосипедисты, животные, пешеходы и т.п.).

Более того, если фары светят только перед авто, автоматически не «срабатывают» светоотражающие элементы, трудно различить в темноте открытые двери припаркованных автомобилей, аварийные знаки, выставленные на дорогу,  дорожные знаки, покрытые особой светоотражающей краской, заметить катафоты на велосипедах или прицепах и т.д.

Если же фары «задраны» вверх,  это приводит  к тому, что  происходит сильное ослепление встречных водителей. На трассе это может стать причиной конфликтов между водителями, серьезных ДТП и т.д.

Также если фары светят вверх, дорога в непосредственной близости перед автомобилем освещена хуже, световой поток  рассеивается и в целом не так хорошо ложится на дорожное полотно, фары эффективно освещают только верхние объекты (ветки деревьев, дорожные знаки и т.п.).

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами

Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

• Встречные автомобили без причины постоянно сигнализируют водителю.
• Были установлены противотуманные фары.
• Произошла замена фары или элементов головного освещения.
• Водитель постоянно ездит по некачественным дорогам.
• Произошел ремонт в области передней подвески машины.
• Начинать летний и зимний сезон необходимо с регулировки фар.
• Замена дисков, шин.
• Был ремонт передней части кузова.
• Установка фар ближнего света.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Регулировка света фар в Европе

Автомобили должны иметь фары, которые бы обеспечивали соответствующее осве­щение дороги без какого-либо ослепления водителей встречного потока автомобилей. Директивы ЕС (и, соответственно, требова­ния статьи 50 StVZO Правил регистрации транспортных средств в Германии) регламен­тируют необходимую регулировку фар по горизонтали и вертикали. Ослепление ближ­ним светом считается предотвращенным, если освещенность не превышает 1 лк на расстоянии 25 м перед каждой фарой, когда луч проецируется на поверхность, перпен­дикулярную дороге на высоте центра фары и выше. Если же автомобиль подвергается очень большим механическим смещениям из-за изменения загрузки, то фары должны регулироваться таким образом, чтобы до­стичь нужного результата.

Директивы ЕСЕ R48 и EEC 76/756 определяют базовую регулировку и размеры. Для категорий автомобилей, не охватывае­мых этими директивами, применяются пред­писания ЕСЕ R48 или ЕСЕ R53.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;
• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Простая переделка фар на японских автомобилях

Как отрегулировать фары у «японца» ?

Еще один способ исправить «зрение» раскосого «японца» — поработать с самими лампами. Попробуйте повернуть в цоколе против часовой стрелки лампу H4. Таким образом, вы развернете световой поток. При вращении тень от экрана, прикрывающего нить ближнего света, наползает на ненужный сегмент отражателя. Повторю: поворачивать надо против часовой стрелки, но перед этим не забудьте загнуть «усики», которые фиксируют лампу в отражателе. Если лампа проваливается внутрь и выпадает из отверстия отражателя, закрепите ее самодельным фиксатором из проволоки. Этот способ с поворотом лампы подходит и для обычных, и для т.н. «хрустальных» фар. Необходимого эффекта можно добиться, если повернуть лампу чуть сильнее. Преимущество такого способа светокоррекции заключается в том, что в отличие от наклеенной фольги или скотча при повороте лампы не теряется яркость дальнего света. На японских автомобилях с лампами H3с и с линзами убрать слепящий луч можно при помощи стандартных регулировочных винтов, а вот вращать лампу бесполезно, потому что на ней нет экрана.

Тем не менее, отрегулировать свет фар надо обязательно. И не только из вежливости к своим собратьям на дороге. Но, в первую, очередь из соображений элементарной безопасности. Счастливого пути! С вами был Анатолий Горлов и программа «Рулевая тяга!»

ПРОСТАЯ ПЕРЕДЕЛКА ФАР ЯПОНСКИХ АВТОМОБИЛЕЙ ( для правостороннего движения) Исходные материалы: Полоска трансформаторной жести Ножницы Одножильный медный провод Руки не из задницы Прямосидящие глазные отверстия

Имплантация шторки из трансформаторной жести внутрь фары для экранирования потока света, идущего от лампочки на область отражателя, формирующую «языки» засветки влево и вверх.. На рисунке для примера приведена схема доработки «хрустальной» фары

Схематичное изображение крепления шторки на цоколь лампы Н4. Полоска повторяет форму цоколя и в центральной части фиксируется проволокой. Перемещая шторку по радиусу лампочки можно регулировать точность попадания во вредоносный сектор.

В случае с лампой типа Н1 такого простого решения не получится. Конструкция лампочки не позволяет надежно закрепить шторку на цоколе. Лепесток более сложной формы придется крепить непосредственно на фару, под суппорт для лампочки. В связи с этим несколько усложняется процесс регулировки.

Ниже приведен фотоотчет по процедуре переделки фар с лампой H1 на Nissan Avenir Шторка вырезается обычными ножницами из трансформаторной жести. Так как мы имеем дело с лампочкой формата Н1, то крепить шторку пришлось не на цоколь лампы, а в месте установки лампы в гнездо фары..

Острым предметом формируются изгибы, повторяющие форму гнезда лампы.

Готовая для установки шторка с вырезом под крепление лампы на фаре.

На приведенной ниже фотографии отчетливо видна установленная шторка и формируемая ею тень на отражателе.

Фотография светового пятна до начала работы.

Переделана левая фара.

Переделаны обе фары.

Еще одно решение по переделке японского света в нормальный. Вместо переделки фары (гнезда лампы) или заклеивания стекла ресничками или обрезания усиков лампы и/или изготовления переходного жестяного колечка, можно переделать саму лампу. Эта идея пришла мне в голову когда на глаза мне попалась лампа NARVA (Германия). Отличительной особенностью конструкции данной лампы является то, что торцевой колпачок цоколя на котором собственно закреплена колба лампы не приварен как в большинстве ламп к цоколю, а просто закреплен обжатием в четырех точках.

Дальше проще, зажимаем цоколь в тиски и аккуратно поворачиваем торцевой колпачок пассатижами градусов на 20. Тут хорошо бы прогреть пайку контактов паяльником чтобы ослабить напряжения натяжения выводов лампы, но можно и без этого.

Далее понемногу доворачиваем, проверяя по результату (пятну света). В конечном итоге получается угол около 25-30 градусов. Так выглядит в результате пятно света.

Напоследок для сравнения переделанная и не переделанная лампочки.

АвтоСайт теперь можно читать и в Telegram.

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

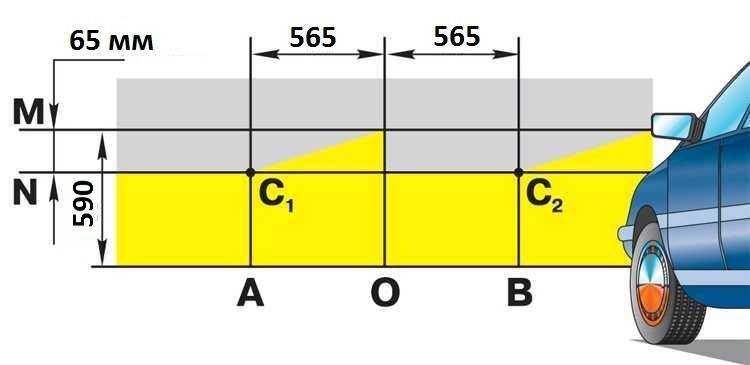

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Возможные проблемы с фарами авто

Даже после корректного монтажа и регулировки, вы не защищены от других проблем с фарами.

Что делать, если начинают потеть

Фары могут потеть во время дождя, да и просто без причины. Конденсат собирается внутри корпуса, что может привести к ухудшению рассеивания света, коррозии металлических конструкций, а в некоторых случаях даже к короткому замыканию. Чаще всего запотевание происходит из-за некачественного герметика, который неплотно скрепил корпус со стеклом.

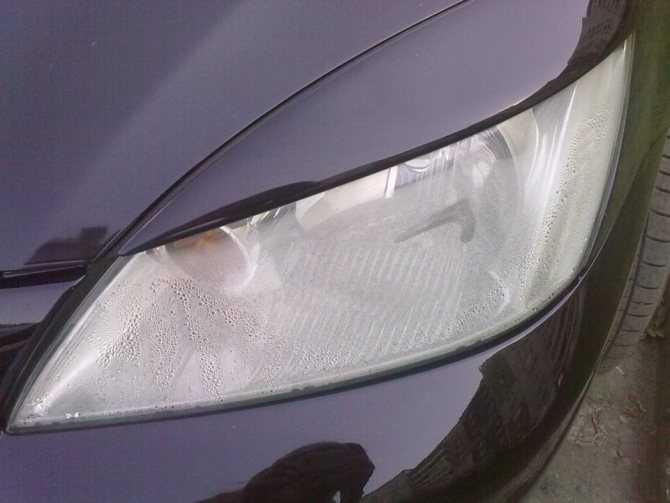

Запотевание фары приводит к ухудшению светового потока

Для того чтобы устранить проблему, вам нужно провести несколько несложных процедур.

1. Снимите фару с корпуса автомобиля.
2. Проверьте специальные дренажные системы внутри фар. Если они засорились — прочистьте их.
3. Нагрей фару и отделите стекло от корпуса.
4. Счистьте острым предметом старый слой герметика.
5. Просушите фару.
6. Обезжирьте место соединения стекла и корпуса.
7. Нанесите свежий герметик. Плотно прижмите стекло и дайте ему высохнуть.

Если до этого вы самостоятельно устанавливали линзу внутрь фары, этот процесс тоже не должен вызвать у вас затруднений.

Чаще всего такой порядок действий решает проблему с запотеванием фар. Однако если после всех манипуляций, влага продолжает собираться внутри корпуса, вам следует обратиться в сервис для диагностики причины проблемы.

Как очистить линзу

Если вы заметили, что свет от фар стал тусклым, значит, пришла пора чистить линзы.

Для этого необходимо вынуть фары из корпуса автомобиля и разобрать их стандартным способом. Мягкой тряпочкой удалите с поверхности линзы всевозможные загрязнения.

После этого просто соберите фару в обратном порядке и верните на своё место. Очищенная оптика испускает более яркий свет и имеет чёткий светотеневой горизонт.

Модернизация фары автомобиля может оказаться не самым лёгким процессом: монтаж, регулировка и очистка должны проводиться с предельной аккуратностью. Однако результат того стоит. Новая яркая оптика с потоком света, направленным в нужную точку, может поднять настроение владельцу автомобиля, и облегчить передвижения в тёмное время суток.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Для чего нужна регулировка

Эту работу следует выполнять не при возникновении проблем, а не реже одного раза в год или сразу после того, как было замечено нарушение света. Периодически регулировать фары нужно по нескольким причинам:

1. Обеспечение нормальной видимости в темное время суток. Большое количество аварий происходит из-за того, что водитель вовремя не увидел препятствие или пешехода.
2. Исключение ослепления встречного транспорта. Из-за этого также зачастую возникают аварийные ситуации.
3. Поддержка работоспособности системы регулировки. Пластиковые элементы за несколько лет могут просто прикипеть друг к другу и не будут двигаться.

Без правильно настроенного света фар пройти техосмотр также не получится. Лучше заранее убедиться, что со светом все в порядке.

Подведем итоги

С учетом приведенной выше информации становится понятно, что регулировка света фар и проверка такой регулировки должны выполняться с определенной периодичностью. Дело в том, что  в процессе эксплуатации (например, от вибраций) или если фары снимались для проведения работ,  регулировки могут сбиваться.

Также к изменениям направления светового потока приведет и установка колесных дисков, больших  или меньших по размеру, изменение профиля резины, увеличение или уменьшения клиренса автомобиля и т.д.

Параллельно важно понимать, что фары должны быть чистыми, стекло фары не поцарапанным. Сама фара не должна «потеть» и быть полностью герметичной

Только в этом случае можно рассчитывать на то, что освещение дороги будет максимально качественным и эффективным, при этом исключается ослепление встречных водителей.
