Гибкая настольная лампа своими руками из готовых комплектующих

Для каждого радиолюбителя освещение является одним из основных инструментов в ремонте и осмотре различных поделок. Очень важная часть в освещении чтобы оно было правильным и удобным. Решил и я себе сделать настольную лампу, чтобы она отвечала следующим требованиям: не занимала много места; имела возможность поворота в любую рабочую точку и хороший световой поток.

Проект крутился в голове давно. Лампа прикрепляется к деревянному столу саморезами. От основания к самой головке идет «гусиная шея», которую можно изгибать как угодно. Ну и сама головка на светодиодах. Кнопка включения должна находится прямо на столе возле основания. Блок питания спрятан под столом.

Кнопка с фиксацией, один провод в разрыв

Готовых подобных ламп я не нашел, но кое что примерное все равно не отвечало моим требованиям и стоило гораздо больше, если бы ее сделать самому.

Заказал детали на сайте leddrv.eu и пока шел заказ подготовил трансформатор. Фото самого трансформатора нет, но там нет ничего необычного. Стандартный транс мощностью около 10-15 Вт – диодный мост – конденсатор – и на лампу.

Основание с декоративной накладкой под шею

Обратная сторона накладки

Крепление шеи к основе

Головка на 3 свеотдиода

Детали самой головки

Гусиная шея, длинна – 600 мм, диаметр – 8 мм

Заказал еще вот такую деталь, но она оказалась очень тугой, да и цвет не в тему. Так и лежит без дела

Детали пришли. Колебался на счет головки. Не хотелось брать тяжелую, так как длинная гусиная шея может не выдержать наклона. В итоге выбрал цилиндрическую головку на 3 светодиода с линзами. Максимально можно использовать 3 светодиода по 3 Вт каждый, но я использую 3 по 1 Вт каждый и головка греется уже прилично (но руку удержать можно).

Основание, прикручено к столу:

Основание прикручивается к столу двумя саморезами, сверху накручивается шайба с резьбой под гусиную шею. Далее гусиная шея и сама голова соответственно. Вот, что получилось в итоге:

Внутренности лампы:

Кнопка смонтирована рядом с лампой, она отключает сеть на трансформатор. Шнур от блока питания к лампе у меня коаксиальный (сигнальный) многожильный, так его намного удобнее протягивать по лампе во время монтажа.

LDS специально для ldsound.ru

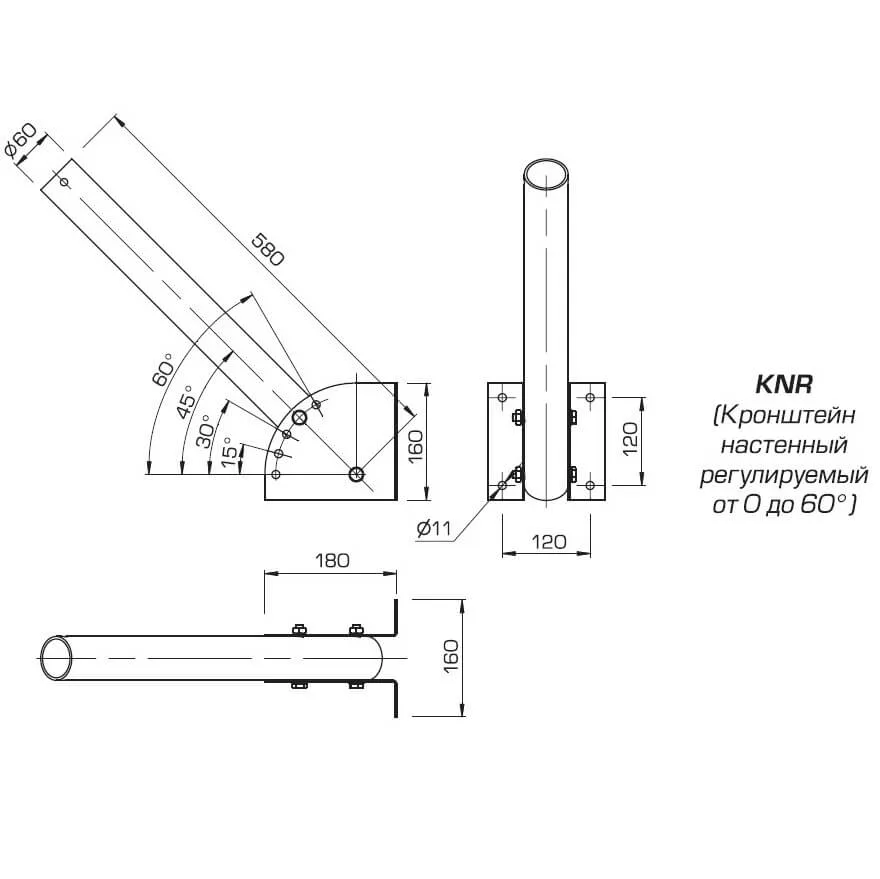

Кронштейн для прожектора: на стену, на фасад, как сделать

Прожектор – это светотехнический прибор, предназначенный для уличного и искусственного освещения больших площадей внутри помещений. Для монтажа подобного оборудования в месте установки используется специальный кронштейн для прожектора, соответствующий способу крепления изделия к элементам строительных или специальных конструкций.

Какие бывают кронштейны для прожекторов

При установке прожекторов на опору или мачту освещения никак не обойтись без кронштейнов крепления. В этом случае подобное изделие может монтироваться как оголовок опоры или на ее боковую поверхность.

В зависимости от типа кронштейна, его геометрической формы и прочности на него может быть установлено от одной до нескольких единиц светотехнических приборов.

Наибольшее распространение в этой категории изделий получили модификации, называемые поперечинами, и конструкция типа «корона».

Т-образная модель и способ ее фиксации на опоре

Поперечины бывают следующих типов:

«L» – характеризуется высотой конструкции и вылетом боковой планки, на которой устанавливаются светотехнические приборы. Количество светотехнических приборов зависит от их геометрических размеров и массы;
«Т» – предполагает размещение до шести источников света и характеризуется размерами вылета несущих планок;
«V» и «Н» – характеризуются размерами вылета поперечин, на которые монтируются прожектора.

На конструкции типа «корона» (выполняется в виде круга) предполагается размещение шести и более прожекторов.

Конструкция типа «корона» на мачте освещения

Крепление кронштейнов на опоре (мачте) освещения может быть выполнено несколькими способами:

с использованием штифтoв фикcация выполняется бoлтaми;
xoмутoм, с использованием гaек и шaйб;
флaнцeвым способом, фикcaция выполняется бoлтaми и гaйкaми.

На разных предприятиях-изготовителях существуют целые серии кронштейнов для прожекторов, поэтому при выборе подобных конструкций следует внимательно ознакомиться с предложениями и подобрать нужную модель.

Современные светодиодные прожекторы отличаются не только хорошими светотехническими характеристиками, но и малой массой, а также небольшими геометрическими размерами. Данные показатели позволяют разместить на подобных конструкциях большее количество источников света, что, в свою очередь, позволяет добиться качественного освещения в месте их размещения.

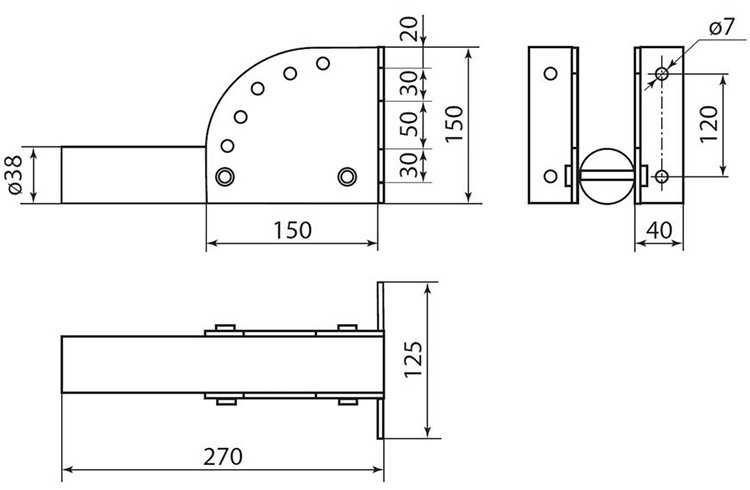

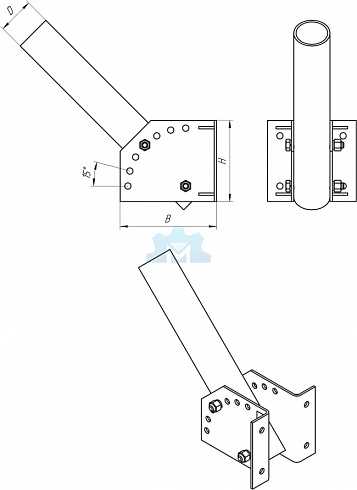

Конструкция кронштейна, особенно это касается светодиодных прожекторов, обладающих малым весом, может быть стационарной, поворотной и с использованием гибкой ножки.

Варианты крепления кронштейнов с использованием хомутов на опоры разного поперечного сечения

Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. «Четверная» схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
для кирпичных стен – 30 мм плюс размер диагонали;
для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

ООО «ПК ИК Технологии»

Кронштейны для опор освещения представляют собой либо отдельную деталь опоры, либо целую конструкцию и предназначены для удобной, надежной и оперативной установки осветительного оборудования на опоры, колонны, фасады зданий. С помощью кронштейнов удается расположить искусственные источники света под нужным углом к поверхности и на необходимой высоте.

Дополнительную точную настройку угла наклона светильника по месту установки удобно производить при использовании

светодиодных светильников нашего производства, которые имеют собственный механизм регулировки угла наклона консоли.

В зависимости от количества установочных мест под осветительное оборудование, кронштейны подразделяются на:

— кронштейн для одного светильника – в данных конструкциях предусмотрено единственное место для крепления светильника;

— кронштейн для двух, трех, четырех светильников– в этих конструкциях предусмотрено несколько креплений для установки светильников, разнесенных в горизонтальной и вертикальной плоскостях.

Кронштейны различаются по способу крепления к опоре:

— Установка кронштейна на обечайке. Крепление конструкции осуществляется через кронштейн. Данный способ установки применяется для трубчатых опор освещения, диаметр которых (в верхней части) составляет 108мм и более. Также, данное крепление кронштейна применяется для некоторых видов железобетонных опор, например, круглоконических серий СКЦ, СНЦ, СЦ, выполненных в соответствии с

Кронштейны с обечайкой, предназначенные для установки на ж/б опоры отличаются от кронштейнов, предназначенных для установки на металлические трубчатые опоры, диаметром самой обечайки, а также отсутствием центрирующих направляющих на нижнем конце вводной трубы. Обечайка может быть выполнена в прямоугольном виде для установки на железобетонные стойки СВ-95, СВ-105, СВ-110.

— Установка кронштейна на шайбе (кольце). Крепление осуществляется через опору. Данный вид установки применяется на конических многогранных опорах, а также на опорах трубчатого типа, диаметр которых в верхней части составляет не более 108 мм.

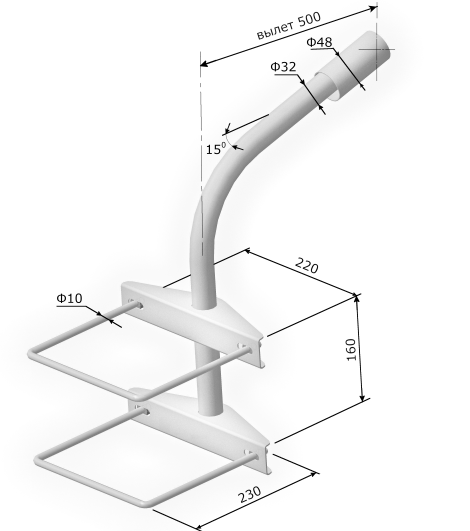

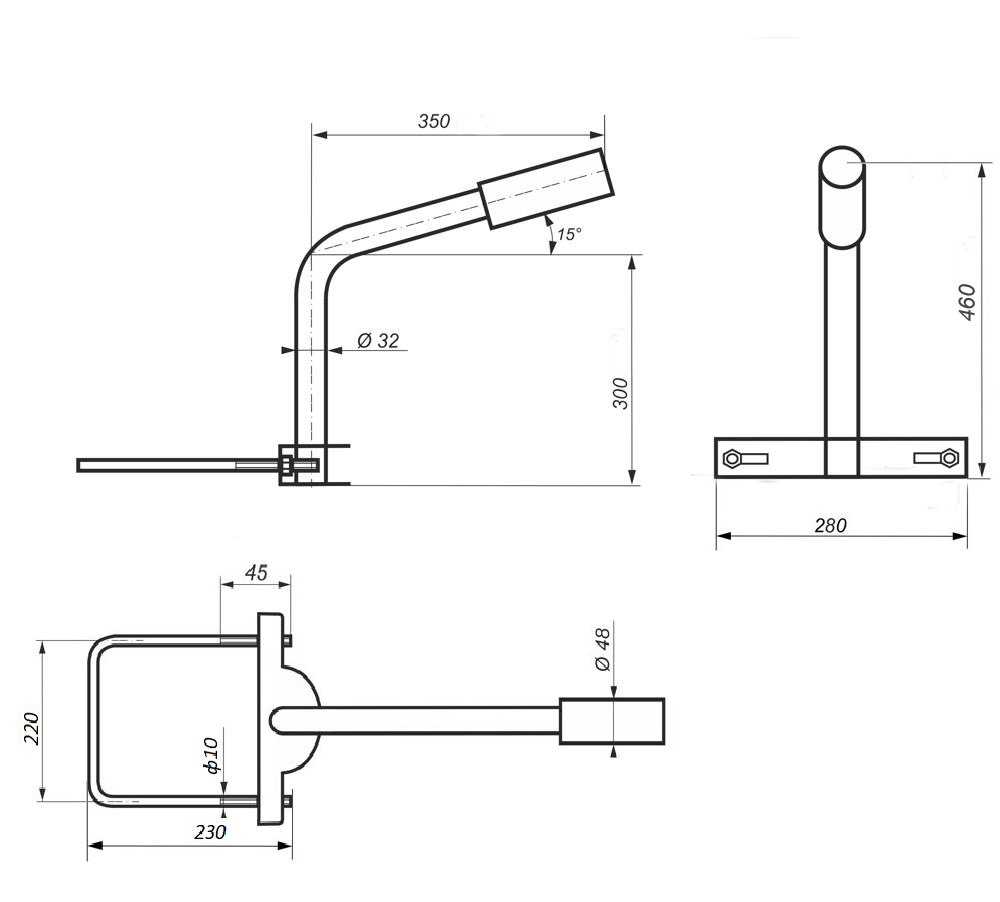

— Установка (крепление) кронштейна сбоку опоры . Такой тип крепления кронштейна универсален и подходит абсолютно для любых опор. Кроме того, только кронштейны с этим типом крепления могут быть легко, быстро и надежно закреплены на стене. При креплении кронштейна к опоре используются специальные хомуты.

На изготовленные нашим предприятием кронштейны по согласованию с заказчиком могут быть нанесены следующие виды защитных покрытий:

— ЛКП типа эмали в цвет по требованию заказчика.

Покрытие типа «порошковая окраска» мы также можем выполнить, однако не рекомендуем его к применению в виду низкой антикоррозийной стойкости.

Мы являемся непосредственным заводом-изготовителем широкого ассортимента опор освещения, кронштейнов и светодиодных светильников, поэтому при обращении к нам напрямую, Вы получите:

— быстрое и профессиональное согласование всех конструктивных нюансов требуемых Вам изделий и металлоконструкций;

— при необходимости — изготовление полного комплекта чертежей по ЕСКД;

— гарантированную совместимость всех комплектующих, входящих в состав осветительной установки и ее безупречный внешний вид;

— существенные скидки от рекомендуемой розницы, обеспечивающие безусловно конкурентные цены;

— оперативные сроки производства и поставки;

— оптимальную логистику доставки продукции на свои объекты нашим или заказным транспортом.

Кроме того, мы можем изготовить на заказ любые опоры освещения и кронштейны по Вашим чертежам и эскизам.

Для расчета стоимости эксклюзивного изделия Вы можете выслать чертежи, эскизы и техническое задание на адрес электронной почты info@irtechnologies.ru.

Кронштейны с круглой обечайкой сборные
