Как обрезать светодиодную ленту

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.

Преимущества использования соединительных элементов (если сравнивать с пайкой):

невысокая стоимость;
простой монтаж;
избавление от необходимости покупать паяльник, припой и флюс.

К недостаткам можно отнести:

невозможность использовать при необходимости в большом токе для светодиодных чипов;
неустойчивость к окислению;
использование для изготовления не термостойкого пластика.

Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.

По способу подключения коннекторы делятся на:

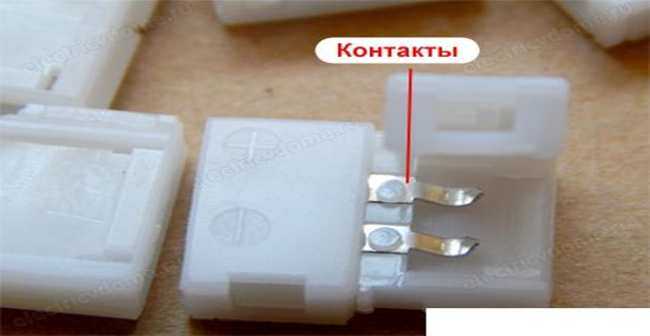

В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.

Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:

контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
при большой мощности контакты плавятся;
для изделий с большим током использовать нельзя.

Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.

Частые ошибки при использовании коннекторов:

лак на контактных площадках;
подогнутая ножка коннектора;
неверная ширина полосы;
лента не задвинута до конца.

Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.

Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.

Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной линии, а оставляя 2 контакта. Но один отрезок придется выбросить.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

Параллельно:

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:. Диммер нужно подключать после блока питания, так, как показано на этом примере:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм2. При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку. Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт

Не забудьте перед этим отключить электричество в доме либо квартире.

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

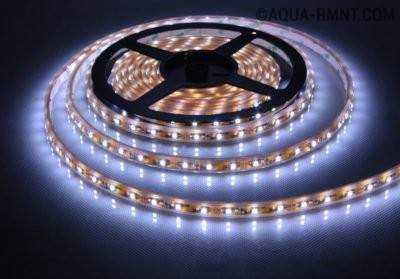

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

LED RGB подсветка — особенности, виды и характеристики

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Нельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.

Линия реза светодиодной ленты

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

участок обрезки ленты На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией

Лента с гидроизоляцией Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

разрезать верхний слой силикона в намеченном месте;
разрезать саму полосу;
разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

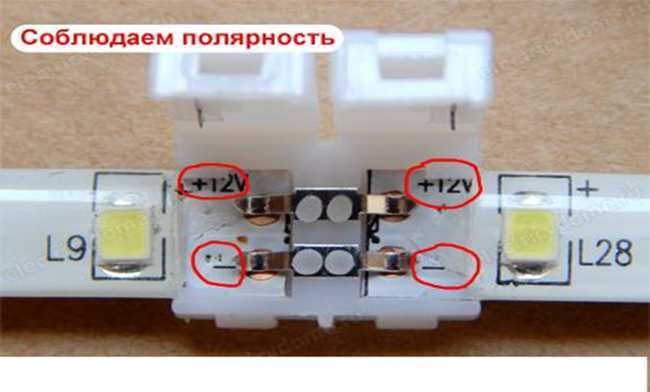

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

Открыть крышку устройства.
Подключить контакты подсветки, соблюдая полярность.
Закрыть крышку соединительной коробки.

Особенности освещения теплиц

Тонкости установки искусственной подсветки для растений во многом зависят от материала укрывных конструкций, сезона и времени суток. Малейшие нарушения агротехнических, а также биологических норм негативно скажутся на количестве соцветий и завязи. Избежать этого помогут нижеприведённые рекомендации.

Важно! Кабели, объединённые в магистрали, желательно подвешивать внутри теплицы по воздуху или по деревянной перекладине. Обязательно проверьте целостность изоляционного слоя, поскольку его нарушение в условиях повышенной влажности может стать причиной короткого замыкания и пожара

Освещение теплицы из поликарбоната

Чтобы создать максимальный комфорт растениям, огороднику нужно:

При установке поликарбонатного сооружения учитывать возможности максимального использования солнечного света, сориентировав его на юго-восток.
Через каждое полугодие осенью и весной тщательно промывать внешние и внутренние поверхности теплицы дезинфицирующими мыльными растворами. Эти мероприятия позволят природному свету беспрепятственно попадать на листву рассады. Ведь с каждым месяцем количество солнечного ультрафиолета в помещении уменьшается на 15–20%.
Планировать посадку растительности таким образом, чтобы непрозрачные элементы конструкции не отбрасывали тень. Их желательно покрасить белой краской, что улучшит рассеяние света. Также в местах, куда попадает больше солнца, не лишними будут светоотражатели (возможны даже самодельные варианты из оклеенных фольгой поликарбоната или фанеры).

Освещение промышленных теплиц

Искусственные источники света просто незаменимы в промышленном производстве цветущих или плодоносящих растений. Ведь именно они позволяют круглогодично использовать тепличные хозяйства, повышая урожайность выращиваемых культур. Такие масштабные конструкции могут иметь в наличии системы инфракрасного освещения и дополнительной синей подсветки. Главными механизмами в них являются установки для обогрева, полива, зашторивания и вентиляции.

Сеть распределения и питания состоит из кабелей, прокладывание которых предусматривает специальные лотки, углублённые в материал конструкции. Управление дополнительными светильниками, на которые возложена функция кратковременной подсветки в определённое время, осуществляется в автоматическом режиме.

Узнайте подробнее, как выбрать лучшую теплицу.

Количество и схема размещения необходимых источников света определяется, исходя из конструктивных параметров теплицы (ширины пролёта, длины, высоты крепления лотков), а также из специфических особенностей растений. Уровень электроосвещения в промышленных конструкциях может соответствовать 6–24 тыс. Лк. Он зависит от светотипа культуры.

Характерно, что 95% современных тепличных хозяйств предпочитают использовать натриевые лампы, а также их зеркальные вариации мощностью от 600 до 1000 Вт. Помимо того, в подобных сооружениях обязательны лампы в центральных проходах и по периметру комплекса для освещения в ночное время.

Освещение теплицы в зимний период

С учётом короткого светового дня в холодное время года владельцам функционирующих теплиц следует обеспечить растениям 12-часовое освещение. При этом нельзя исключать и природный источник света. Время работы дополнительных источников света вычисляется зависимо от особенностей культивируемых саженцев.

К примеру:

Паслёновые, тыквенные культуры, огурцы и сладкий перец могут развиваться в условиях короткого светового дня. Если их подсвечивать ежедневно по 12 часов в сутки, период созревания урожая ускорится на 2 недели.
Зелень, морковь, свёкла, лук и районированные для северных регионов сорта помидоров могут плодоносить лишь при подсветке на протяжении 13-14 часов в сутки.

Вам будет интересно узнать, как выбрать или сделать своими руками парник из поликарбоната.

Освещение в теплице ночью

Нельзя допускать круглосуточной работы тепличных ламп зимой. Максимально они должны быть включены не более 16 часов. Это ограничение обусловлено биологической особенностью растений. Для удобства желательно оборудовать помещение автоматической системой включения и выключения.

Как правильно отрезать

Минимально возможный сегмент, который возможно отрезать от ленты без потери им работоспособности зависит от напряжения питания, назначения и конструктивного решения производителя. Но примерный шаг резки приведён в таблице:

Напряжение питания (вольт)	Плотность диодов (шт/м)	Шаг разреза (мм)
12	30	50 -100
12	60	50
12	120	25
12	240	12,5 — 15
24	60	100
24	120	50
24	240	25

Примерный шаг резки наиболее распространенных лент

В местах возможного разреза обозначено, как укоротить светодиодную ленту нужное количество сегментов. Там имеются площадки, по середине которых возможен безопасный раздел. Иногда он сопровождается значком ножниц. Аккуратно разрезанные площадки позволят припаять провода или соединить коннектором в необходимую конфигурацию нарезку.

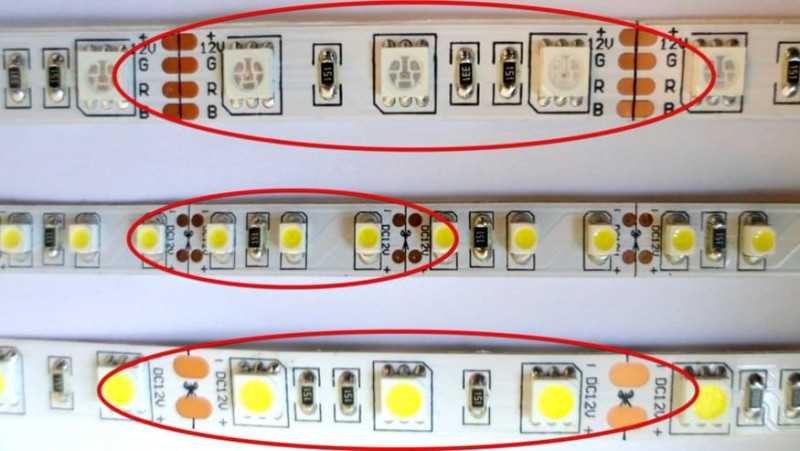

Отрезки минимального отреза различных лент

Разрезать лучше острыми, хорошими ножницами, строительным ножом или скальпелем. Главное не задрать шинки, чтобы можно использовать соединители или иметь достаточно места для надежной пайки.

На некоторых лентах через 0,5 м существуют спайки внахлест проводников. Разрезать в этих местах нежелательно, площадки маленькие. Однако, если есть необходимость разделить бухту, можно сделать это паяльником.

Обычную светодиодную ленту 12 В

Элементарный световой модуль светодиодной полосы на 12 вольт состоит из 3 диодов и резистора (при напряжении в 24 В диодов 6 штук). Это значит из бухты можно нарезать кусочками, которые будут сохранять свой функционал. Место возможного разреза либо обозначено, либо, если внимательно осмотреть изделие определить по контактным площадкам.

Место для разреза светодиодных лент на 12 вольт различных конструкций

Светодиодную ленту 220 вольт

Шаг разреза бухты на 220 В обычно от 0,5 до 2метров. Сам разрез чаще всего отмечен производителем.

Чтобы отрезанный сегмент работал долго, необходимо подобрать ему адаптер с напряжением не более 220 В. Также можно подобрать балластный резистор, чтобы светодиоды получали номинальный, а не завышенный ток. Изделие будет достаточно ярко светиться, но не перегреваться. От этого зависит срок эксплуатации.

Светодиодная лента Подключение светодиодной ленты к сети 220в

40818.12.2022

Цветную RGB ленту

Конструкция цветных лент отличается от простых большим количеством питающих шин. Изделия RGB имеют 4 шины и 4 площадки на границе секторов, RGBW – 5 шин и 5 контактных точек. Аккуратный разрез в обозначенных местах, сохраняет работоспособность отрезка.

Как и в случае с монохромной, разрезать, а потом соединить, светодиодную ленту RGB или RGBW, можно по специальной метке, или же визуально определить секции. Главное при соединении сегментов не попутать шины питания по цветам. Контроллер, управляющий игрой цветов, при ошибочном подключении может вывести из строя источник света или сломаться сам.

Как подключить rgb подсветку
346
Как монтировать и подключить светодиодную ленту
385

Обрезка диодной ленты для ремонта

Одна из положительных особенностей led ленты – ремонтопригодность. При перегорании одного светодиода из последовательного соединения вся секция выходит из строя. Для подсветки с напряжением 220 В это может до 2 метров конструкции, а при 12-вольтовом питании, минимальный сектор в 1,5 см.

Светодиодная лента Как отремонтировать светодиодную ленту

68803.12.2022

Как обрезать светодиодную ленту обозначено на изделии. Вырезав неисправный участок с обеих сторон по местам среза, можно заменить его на исправный сегмент такой же модели. Соединение выполняется пайкой с термоусадкой проводов или монтажными соединителями.
