Проверяем и ремонтируем светодиодную ленту

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

1. Мультиметр.
2. Индикаторная отвертка (220V).
3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
4. Паяльник, олово, флюс пассивный.
5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

1. Обрыв дорожки.
2. Перегорел предохранитель.
3. Пробило диодный мост.
4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

• Постоянным.
• Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

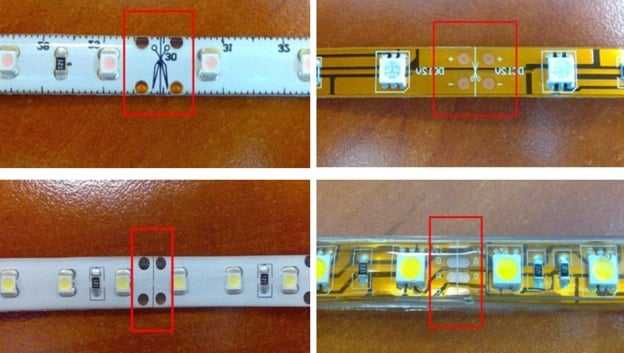

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

Диагностика лент подсветки

https://youtube.com/watch?v=vF_QvK-3E7I

Тестер лент подсветки

Проверка светодиодных лент подсветки осуществляется при помощи тестера лент подсветки, который позволяет проверить как всю цепь, так и каждый элемент по отдельности.

Тестер лент подсветки это простейший прибор, специально предназначенный для проверки светодиодных лент, он также параллельно считывает вольтаж светодиодов.

Работает тестер от сети 220V, для проверки элементов электроники, прибор оснащен двумя проводами с металлическими наконечниками фаза (красный) и ноль (черный).

Если надо определить полярность светодиода, то в этом случае тестер легко с этим справится, при проверке светодиода, показание на дисплей прибора должно быть положительным, в противном случае (показания отрицательные) диод следует развернуть.

Цифровой мультиметр

Диагностировать ленту можно и мультиметром, для этого следует установить переключатель прибор в режим «прозвона». Замыкая металлические щупы на контакты диода, произойдет его загорание, при смене полярности будет выдаваться отрицательное значение.

Способ рабочий, но таким образом проверка светодиодов лент подсветки сводится к тестированию каждого диода отдельно, что приемлемо и позволяет выявить неисправный элемент в цепи. Естественно заменив его можно восстановить работу ленты.

Подводя итог, можно отметить, что для частой работы со светодиодами лучше приобрести тестер лент подсветки, а так можно воспользоваться и мультиметром, являющейся очень полезным прибором.

Основы правильного монтажа

Ошибки в установке влекут за собой быстрое перегорание всей LED-ленты вследствие повреждения токопроводящих дорожек и перегрева.

Чтобы предотвратить неполадки, во-первых, нужно следить за тем, чтобы радиус изгиба был не менее 5 см. Медные проводники в основании легко ломаются от подобных деформаций, поэтому нельзя оборачивать ленту вокруг тонких труб и острых углов.

Во-вторых, при монтаже ленты между полосами надо оставлять зазор (не менее 1/3 от ширины полотна). При плотной поклейке плата перегревается, поскольку более половины мощности светодиодов преобразуется в тепло. Рекомендуется избегать подключения ленты вблизи отопительных приборов.

Следуя рекомендациям, можно не только без труда выявить и устранить неполадки LED-ленты, но и предотвратить их возникновение, соблюдая правила монтажа.

Схема нужна для починки

Когда была обнаружен причина поломки, то можно начинать ремонт. Чтобы обойтись для этого своими руками, нужна схема работы преобразователя. В БП, предназначенных для подключения светодиодных лент, часто используется типовая схема.

Схема блока питания

В таких устройствах наиболее часто приходят в негодность следующие компоненты:

• TL494 или микросхема ШИМ контроллера. Его аналогами являются М1114ЕУ, IR3M02, МВ3759, KA7500 и т.д.;
• транзисторы ключевого плана Т10 и Т11;
• конденсаторы С22 и С23, а также С30-С33;
• сдвоенный диод D33.

Все остальные элементы данной схемы сгорают очень редко. Но при поиске неисправностей их также нужно проверять. Ведь если включить блок питания с хотя бы одной неисправной деталью, то он снова перегорит. При этом выгореть могут и ранее дееспособные компоненты электросхемы.

Частичное перегорание светодиодной ленты. Причины

Бывает, что причина перегорания части светодиодной ленты или всего установленного оборудования — ошибка монтажа. Элементарная ошибка — неправильная установка ленты без обеспечения надежной механической защиты для нее. В итоге минимальное повреждение ведет к тому, что влага попадает внутрь устройства, и это ведет к перегоранию отдельных участков или целых светодиодных лент.

Порой причина входа из строя ленты — ошибки при создании схемы подключения. Т.к. в основном светодиодные ленты — это цепочка из параллельных сегментов, на ее концах значение силы тока, который проходит по всем участкам, складывается. И если речь о большом отрезке, общая сила тока может оказаться немалой величиной. Это ведет к перегреву дорожек ленты и частичному или полному выходу ее из строя. Чтобы предупредить возникновение этой проблемы, нужно разбить длинные участков светодиодной ленты на мелкие части.

Этапы проверки работоспособности

Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».

Проверка ленты с помощью кроны.

На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.

Почему горит светодиодная лампа при выключенном выключателе

Имеется несколько распространенных причин свечения светодиодных лампочек при отключенном выключателе:

1. Низкое качество изоляционных материалов.
2. Использование выключателя с подсветкой.
3. Низкое качество лампочки.
4. Проблемы с электропроводкой.
5. Особенности схемы электропитания.

Некачественная изоляция

Недостаточно качественное изолирование на любом из участков электроцепи часто становится причиной проблем со светом. Данная неисправность имеет наиболее тяжкие последствия, потому что для ее исправления понадобится нарушать отделочный слой на стенах, чтобы заменить изоляцию.

Чтобы проверить изоляцию на утечку тока, в течение 1 минуты подается высокое напряжение в сеть. Это нужно для имитации условий, при которых и случаются пробои в электроцепи.

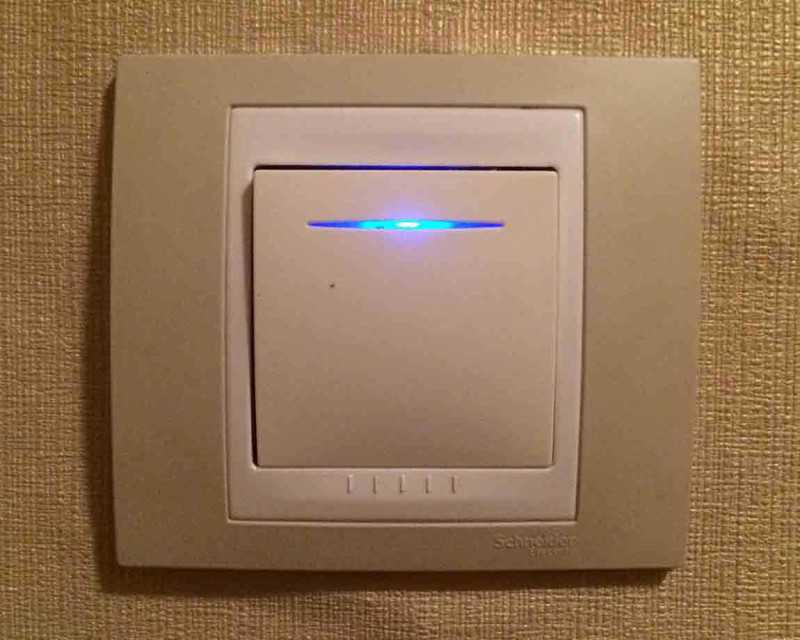

Использование выключателей с подсветкой

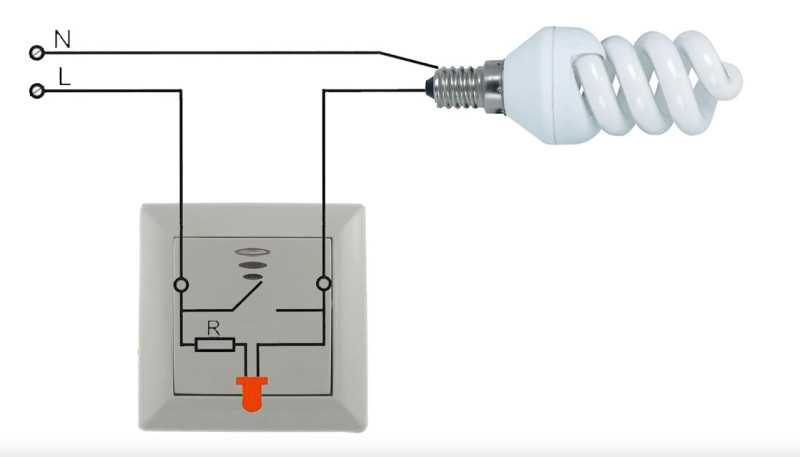

Ответ на вопрос о том, почему светится светодиодная лампа при выключенном выключателе, кроется в использовании выключателя с подсветкой. Во внутренней части такого устройства имеется световой диод с резистором, ограничивающим ток. Причина свечения лампы в том, что даже при отключении контакта через них все еще проходит напряжение. Однако на полную мощность лампочка не светится, поскольку в схеме имеется токоограничивающий резистор.

Лампа горит либо постоянно (если ток достаточный) либо прерывисто (мигает, так как ток слишком слабый). Однако даже в последнем случае ток достаточный, чтобы подзарядить конденсатор. Как только в конденсаторе скапливается достаточное напряжение, включается микросхема стабилизатора, и лампочка тут же загорается. Работа лампы в таком режиме приводит к ее быстрому изнашиванию, так как количество циклов срабатывания у микросхем конечно.

В данном случае существует несколько методов устранения проблемы горящей лампочки. Проще всего устранить подсветку из выключателя. Для этого демонтируют корпус и удаляют провод, направленный к резистору или световому диоду. Также возможна замена выключателя на другой, в котором отсутствует функция подсветки.

Еще один способ решения вопроса подразумевает впайки шунтирующего резистора параллельно лампочке. Понадобится резистор на 2 ватта с сопротивлением до 50 кОм. Если поступить таким образом, ток будет идти по данному резистору, а не через драйвер электропитания лампочки. Установка резистора не отличается сложностью. Нужно лишь удалить плафон и закрепить ножки сопротивления в клеммнике присоединения сетевых проводников.

При отсутствии достаточных познаний в электротехнике можно поступить проще. Для этого следует поставить в осветительный прибор обычную лампу накаливания. Спираль лампочки при выключении послужит тем самым шунтирующим резистором. Однако этот вариант подойдет лишь при наличии в осветительном приборе нескольких патронов.

Низкое качество лампочки

Нередко причиной неисправности является недостаточно качественная лампа. В этом случае есть только один способ решения проблемы — замена изделия на более качественное.

Проблемы с электропроводкой

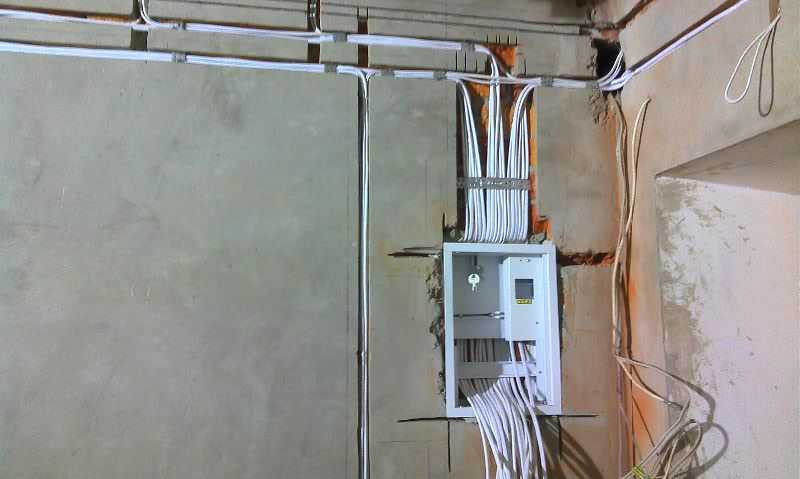

Если на этапе монтажа электрической проводки допущены ошибки, одним из последствий этого может стать свечение лампы при уже отключенном выключателе. Такая ситуация бывает, когда перепутан ноль с фазой, и даже после отключения провода остаются под фазой.

Исправить положение следует не только, чтобы избавиться от горящей без необходимости лампочки. Это также нужно во избежание удара током при замене лампы.

Особенности схемы электропитания

Чтобы обеспечить более яркое свечение и уменьшить пульсацию света, в схему электропитания иногда добавляют конденсатор с высокой емкостью. Это приводит к тому, что даже когда выключатель выключен, в нем все еще имеется достаточный заряд, позволяющий светиться светодиодам.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

• применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
• перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
• применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
• микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

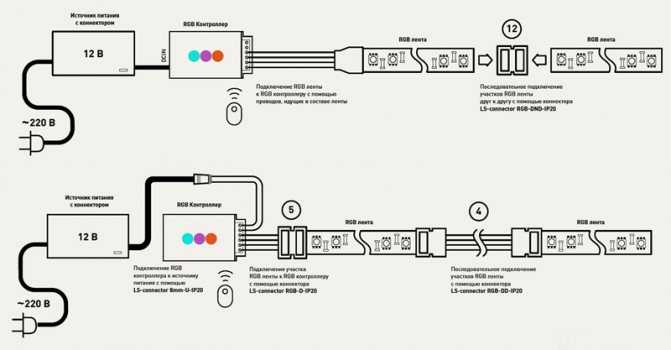

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Особенности ремонта лент на 220 В

Во многом варианты что делать если не работает светодиодная лента с рабочим напряжением в 220 В схожи с ремонтом низковольтных моделей. Здесь также практикуется последовательная электрическая схема и модульная структура. Правда сегменты у мощной подсветки могут включать заметно больше диодов, что соответствует длине отрезка в 0,5-1 м.

У таких лент отсутствует блок питания, так как нет необходимости в преобразовании напряжения. Но питающий кабель все же разрывается так называемым диодным мостом. Это выпрямитель тока, то есть входящий в устройство переменный ток преобразуется в постоянный (пульсирующий). Иначе процесс называется двухполупериодным выпрямлением. Диодный мост можно заменить отдельно либо приобрести его в комплекте с проводом и вилкой. Главное – выбирать нужно модели из расчета на рабочее напряжение (свыше 400 В).

Устройство диодного мостаИсточник skuonline.ru

Моргает, мерцает, тускло светит или не горит светодиодная лента — как найти и устранить причину.

Не стоит впадать в панику, такие проблемы можно выявить быстро и устранить их самостоятельно, не прибегая к помощи специалистов.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.

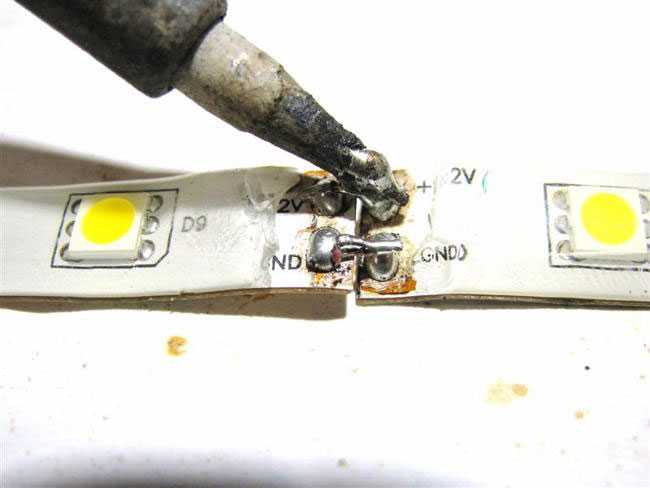

Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.

А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

Лента горит, но не полностью что делать?

Теперь рассмотрим, почему светодиодная лента горит разным цветом, некоторые секции потускнели, либо полностью погасли?

Если вы столкнулись с такой проблемой – не обязательно менять всю инсталляцию, можно выполнить местный ремонт. Монтаж выполняется двумя способами:

• Скрытый — лента скрывается в короб;
• открытый метод — находится на поверхности.

Когда источник света скрыт в специальном профиле или на тыльной стороне конструкций, её гораздо проще отремонтировать. Просто найдите границы нерабочей области и обрежьте ленту по линиям разреза (как правильно резать светодиодную ленту).

Если монтаж видимый – приходится отрезать больший участок, чтобы скрыть коннектор. Дойдите до места, где можно незаметно спрятать соединение и от туда начинайте удалять нерабочий участок ленты.

После чего замените кусок аналогичным по мощности, типу и количеству светодиодов. Для этого нужно либо припаять, что не всегда может быть удобным, либо использовать коннекторы.

Основы правильного монтажа

Чтоб не сталкиваться с ситуациями, когда светодиодная лента горит не полностью, нужно рассмотреть основные правила монтажа:

1. Минимальный радиус изгиба – 5см. Когда вы оборачиваете ленты вокруг тонких трубок или углов, будьте готовы к тому, что она может повредится. Тонкие проводники у её основания не выдерживают таких деформаций.
2. Не монтировать вблизи зон с повышенной температурой. Частичный выход из строя светодиодной ленты может произойти потому, что вблизи находится отопительная батарея или другой источник тепла.
3. Плотный монтаж ленты с мощностью более 10Вт на метр – запрещен! Светодиоды хоть и имеют высокий КПД, но более половины их мощности превращается в тепло.

Нужно помнить, что когда вы собираете светильник с мощными лентами, например white 5050 60 led/m, которая имеет 14.4 Вт на метр, не стоит клеить её полоса к полосе или мотать виток к витку. Сделайте зазор хотя бы в толщину одной полосы. После монтажа включите и дайте ей поработать хотя бы пару часов, периодически проверяя температуру. Если руку начинает обжигать, т.е. поднялась выше 50 градусов – сделайте конструкцию реже. Для достижения большей яркости, воспользуйтесь жесткой полосой 5730(5630) на алюминиевом основании или другими мощными светодиодами.

Как продлить срок эксплуатации

Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:

• Грызуны.
• Механические повреждения, от ударов и нагрузок она может порваться.
• Неправильный монтаж.
• Работа в условиях повышенной влажности или (и) температуры.

Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.

Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,

При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.

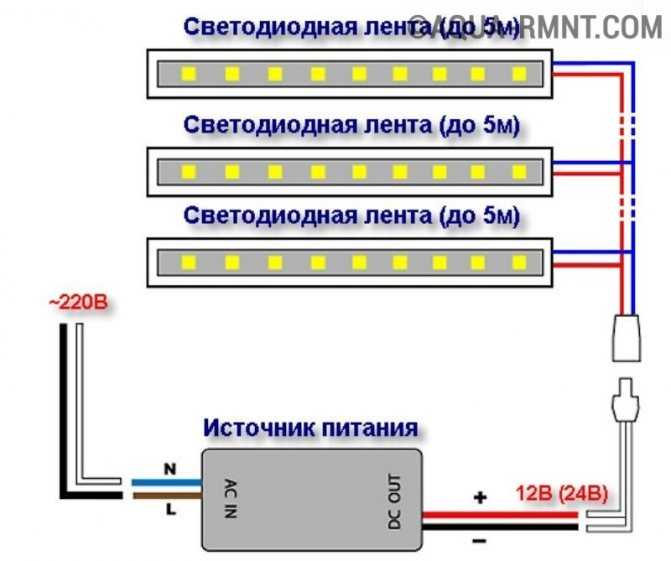

Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.

Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.

усилитель RGB ленты

На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится

Итоги

Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт. при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль

при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене.
Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.
При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.
Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.
