Почему моргают светодиодные лампочки: поиск неисправности + как починить

Устройство светодиодных ламп

Чтобы разобраться в причинах этой проблемы, рассмотрим, для начала устройство лампы и ее принцип работы.

Светодиодная лампа состоит из:

1. Цоколя.
2. Корпуса.
3. Драйвера.
4. Платы со светодиодами.
5. Рассеивателя.

В зависимости от типа лампы конструкция может несколько изменяться, так у филаментных ламп нет рассеивателя как такового, а лампы типа «кукуруза» и варианты для точечных светильников вообще часто выполняются без него.

Неизменно у всех типов светодиодных ламп, рассчитанных на подключение к питающей сети 220 В, одно – это драйвер. Он может иметь различную схему и исполнение, но его задача сформировать нужные напряжения, а в идеальном случае – требуемый ток для работы светодиодной лампы.

Так вот в корпусах дешевых ламп устанавливают источник питания на балластном (гасящем) конденсаторе. Это дешевая схема, больше ничем примечательным она не отличается. Использование ее для питания светодиодов – это кощунство, отсутствие стабилизации по току и напряжению убивает лампу достаточно быстро, этому способствуют любое превышение напряжения выше номинального уровня в электропитающей сети. А их в наших линиях более чем достаточно. Поэтому обычно дешевые лампы сгорают достаточно быстро.

В моделях подороже используют хоть и безтрансформаторные, но импульсные понижающие преобразователи напряжения, в которых даже есть цепочка обратной связи для стабилизации напряжения или тока. Их еще называют драйверами.

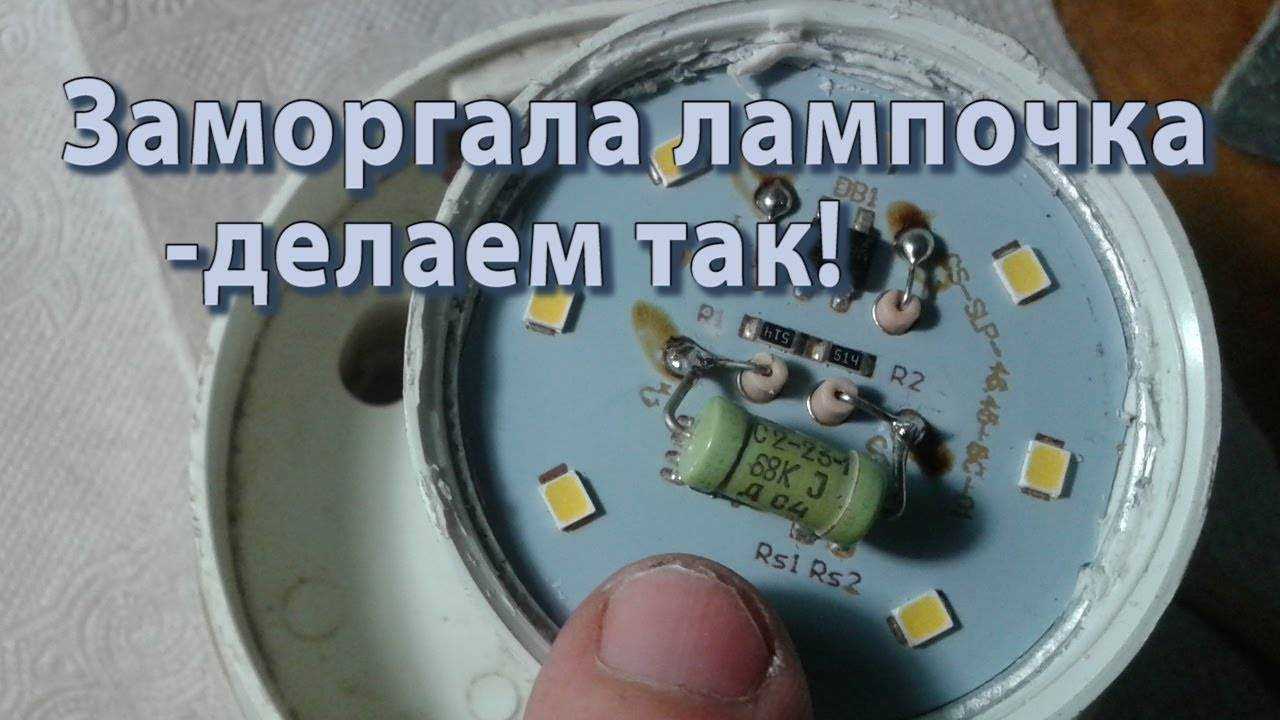

Почему моргает светодиодная лампочка: самая распространенная причина

Такая неисправность обычно возникает у многих энергосберегающих и у большинства светодиодных ламп. Все дело в их устройстве. Проблема заключается в том, что приборы этого типа работают от напряжения 12 В. Как известно, в квартирах такой сети не предусмотрено. Чтобы изделия могли работать от сети на 220 В, в цоколи ламп встраиваются преобразователи напряжения. Они состоят из конденсатора, накапливающего заряд, благодаря чему происходит «розжиг», и лампа начинает светить после нажатия на выключатель. Таким образом, осветительный прибор не питается напрямую, а только при помощи преобразователя.

Чтобы разобраться, почему мигает светодиодная лампа при выключенном свете, необходимо рассмотреть принцип работы самого выключателя.

Подсветка включается одновременно с нажатием клавиши, которая состоит из светодиода и резистора низкой мощности. При выключенном свете кнопка «сбрасывает» цепь питания люстры, однако при этом по такому пути проходит небольшой ток. Его величины недостаточно для того, чтобы полностью зарядить пусковой конденсатор, расположенный в преобразователе лампочки. Через определенное время некоторый заряд все же накапливается, и происходит «запуск» лампы. Но, объем энергии слишком маленький, поэтому осветительные прибор вспыхивает и моментально гаснет, и все повторяется снова. Этим чаще всего объясняется, почему мигает светодиодная лампа при выключенном свете. Однако существует еще множество причин такого сбоя. Они довольно распространенные, поэтому исключать их не стоит.

Опасность мерцания

Если вы обнаружили, что при выключенном свете ваша светодиодная лампочка мигает, надо выяснить, почему именно так происходит. Это сделать необходимо, так как продолжительное мерцание имеет следующие негативные моменты:

ухудшение общего самочувствия человека и расстройства сна. Помимо этого наблюдается снижение трудоспособности, утомляются глаза и начинает болеть голова;

Мерцание

Не всегда можно заметить невооруженным взглядом то, что источник света мигает при выключенном свете. Поэтому для подтверждения своих догадок можно воспользоваться камерой мобильного устройства. В этом случае при ведении съемки с одного метра можно заметить световые полосы. Кроме этого мигание заметно боковым зрением, особенно при выключенном свете.

Ошибки в подключении светильника

Светодиодная лампа может гореть после выключения только потому, что из-за ошибок при монтаже выключатель был установлен не в разрыв фазы, а в цепь «нуля». В данной ситуации при отключении лампы от сети, на одном из ее контактов будет действовать напряжение 220 Вольт, что из-за особенностей конструкции вызовет ее слабое мигание или тусклое свечение.

Подробнее о такой ситуации вы можете узнать из видео:

Еще одной часто встречающейся причиной мигания LED осветителей после выключения выключателя являются ошибки, связанные с несоблюдением правил их монтажа. Этот случай касается, в частности, ситуации, когда параллельно лампочке подключен конденсатор, не дополненный специальной разрядной цепочкой.

Причина № 2 Дефект лампочки или патрона

Существует мнение, что мигание может происходить из-за неисправной лампы (например, с заводским браком или с упрощенной схемотехникой драйвера). На самом деле это маловероятно – такой светильник, скорее, будет мигать во включенном состоянии.

Описание

Если светодиодная лампа мигает в выключенном состоянии в отсутствие цепи подсветки (для диагностики ее можно временно отключить), вполне вероятно, что проблема в плохом качестве патрона или клеммника люстры. Утечка через изоляцию терминала может привести к мерцанию или тусклому свечению LED-источника, особенно в совокупности с другими проблемами – утечкой в проводке или емкостной связи.

Проверка лампочки

Если все-таки есть устойчивое подозрение, что мигание происходит из-за дефекта лампы, самый простой и эффективный способ проверки – временно заменить светоизлучающий элемент. Если лампочка больше не мигает – отлично. Если продолжает мерцать – надо искать причину дальше.

Решение

Если замена лампочки не помогла, есть смысл отключить люстру (откинуть питающие провода на клеммнике) и осмотреть терминал и патроны на предмет загрязнений. Если они присутствуют, надо протереть проблемные участки спиртом. Если все чисто, надо проверить состояние изоляции мегомметром на 500 вольт. Если сопротивление изоляции снижено, надо заменить клеммник, проблемный патрон или всю люстру – в зависимости от локализации проблемы.

Проверку состояния изоляции мегомметром надо проводить при снятых лампах и отключенных питающих проводах.

Неисправность электропроводки

Наличие неисправностей в цепи электрических проводов – вторая по популярности причина того, почему моргает свет. Прежде чем электрический ток достигнет лампы, он преодолевает более пяти соединительных узлов: клеммы, соединители, распределительные коробки, автоматические выключатели… В исправном состоянии они не влияют на работу электроприборов. Но если контакт одного из узлов перегреется, то в этом месте возникают проблемы. Как правило, в домах и квартирах со старой алюминиевой электропроводкой сечением менее 1,5 мм2 свет может мигать даже при отсутствии неисправностей. Например, одновременное включение нескольких мощных электроприборов вызовет просадку напряжения, что отразится на яркости ламп накаливания. Но это не самое страшное. Эксплуатация электрических проводов с низкой нагрузочной способностью приведёт к их перегреву и обрыву в самом слабом месте в случае подключения электроприборов с высоким электропотреблением.

Алюминиевые провода, используемые несколько десятилетий без замены, становятся хрупкими и могут легко переломиться внутри изоляции. При этом электрический контакт сохраняется, но только при небольшом токе нагрузки (одна лампочка). Если ещё включить, например, электрочайник, то свет начнёт моргать. Диагностировать такую неисправность трудно, так как обычная прозвонка мультиметром не даст результата. В идеале нужно менять весь участок проводки.

Нередко причиной мигания ламп становится слабый контакт в распределительном щите подъезда. В результате отсутствия должного обслуживания и неоднократного вмешательства соседей (электриков-самоучек) контакт на вводе в квартиру ухудшается, а провода не справляются с возложенной нагрузкой. Здесь требуется вмешательство опытного электрика, так как придётся обесточить на некоторое время весь подъезд.

Как решить проблему тусклого света

Рекомендации могут быть разнообразные в зависимости от величины проблемы:

Если изначально была куплена дешевая светодиодная лампа, то устранить свечение возможно, лишь установив изделие надежного производителя и высокого качества.
Когда же проблема кроется в выключателе с подсветкой, устранить ее можно разными путями. Самое простое решение – сменить коммутационный аппарат на модель без подсветки. А можно отрезать соответствующий провод питания подсветки, делается это после вскрытия выключателя

Но в некоторых случаях важно сохранить данную функцию. Тогда необходимо параллельно установить резистор на нужном участке цепи.
Сложнее всего исправить проблему, которая кроется в проводке. Чтобы сделать все правильно, конечно, рекомендуется найти источник тока утечки

Но, как уже упоминалось, это повлечет за собой другие сложности. Зато в результате при выключении света диодные лампы не будут гореть. Но можно пойти другим путем, более простым. Для этого параллельно диодам, которые светятся, подключается нагрузка (лампа накаливания, резистор или реле). Важно, чтобы сопротивление у этого элемента было меньше, чем у светодиодных излучателей. В результате ток утечки пойдет, например, на лампу накаливания. Но из-за небольшого сопротивления она не будет гореть.

Чтобы сделать все правильно, конечно, рекомендуется найти источник тока утечки. Но, как уже упоминалось, это повлечет за собой другие сложности. Зато в результате при выключении света диодные лампы не будут гореть. Но можно пойти другим путем, более простым. Для этого параллельно диодам, которые светятся, подключается нагрузка (лампа накаливания, резистор или реле)

Важно, чтобы сопротивление у этого элемента было меньше, чем у светодиодных излучателей. В результате ток утечки пойдет, например, на лампу накаливания

Но из-за небольшого сопротивления она не будет гореть.

Как видно, существует немало способов, позволяющих решить проблему излучателей на базе диодов, которые хоть и тускло, но все же светят при выключении. Нужно по возможности определить наиболее вероятную причину этого явления.

1 Светодиодные лампы – особенности устройства

Лампочки LED очень популярны и востребованы, они постепенно вытесняют с рынка аналогичные устройства с нитью накаливания. Несмотря на значительную стоимость, многие владельцы квартир стремятся приобрести именно диодные лампы, поскольку они отличаются существенно большим сроком службы, экономичностью и надежностью.

По сравнению с лампами накаливания, конструкция диодных приборов несколько сложнее. Выделим основные элементы и опишем их предназначение:

• Цоколь – выполняется из латуни и покрывается никелем, что препятствует возникновению коррозии и способствует надежному контакту с патроном.
• Полимерное основание цокольной части – покрывается полиэтилентерефталатом для защиты корпуса прибора от пробивания электрическим током.
• Драйвер – выполняется по схеме гальванически развязанного модулятора стабилизатора электрического тока. Основное предназначение драйвера заключается в обеспечении стабильного бесперебойного функционирования даже при перепадах напряжения сети.
• Радиатор – производится из анодированного алюминиевого сплава. Требуется для эффективного отвода тепловой энергии от остальных элементов лампочки.
• Печатная плата из алюминия на теплопроводимой массе – гарантирует необходимый температурный режим работы чипов путем отвода тепла к радиатору непосредственно от чипов.
• Чипы – собственно говоря, это и есть осветительный механизм, другими словами – диоды.
• Рассеиватель – стеклянная полусфера, уровень рассеивания света которой стремится к максимуму.

Устройство светодиодной лампы

Принцип действия светодиодных ламп для простого обывателя довольно сложен и запутан. Если вкратце, то свечение происходит в результате выделения фотонов вследствие постоянного изменения и рекомбинации электронов с последующим переходом на другие энергетические слои. Бесперебойное протекание процесса обеспечивается полупроводниковыми материалами чипов. Чтобы обеспечить оптимальные условия работы всего устройства в целом, применяются различные резисторы или токоограничивающие механизмы.

Некоторые производители на сегодняшний день стараются внедрять усовершенствованные технологии создания свечения, в частности, задействуют специальные диодные мосты. Стоимость таких лампочек несколько выше по сравнению с другими светодиодами, но качество полностью соответствует цене.

Как правильно приобрести светодиодные устройства

Если вы собрались покупать светодиоды, то помните, что надежные производители всегда будут указывать на упаковке инструкцию, по которой вы поймете правильный принцип их использования.

Обычно, указывается, что применение нежелательно совместно с такими устройствами как клавишные выключатели с подсветкой, фотоэлементы, регуляторы яркости, таймеры и т. д., они будут мешать им работать в нормальном режиме.

Также может быть такое, что вы просто не сумеете выбрать качественную продукцию. На рынке существует очень много подделок, которые отличить очень тяжело. И если вам уже и попалось такое изделие, которое горит после отключения, то причиной этому вполне может быть то, что светодиоды просто неправильно установлены.

Главный совет – необходимо обращать внимание на светотехническую продукцию надежных и проверенных производителей

Важно помнить, что качественные диодные источники света не могут стоить дешево

Это позволит избежать ряда проблем, в числе наиболее распространенных из них находится тусклое свечение при отключенной нагрузке, непродолжительный срок службы.

Эффективное освещение, помимо прочего, строится еще и на соответствии основных параметров лампочки тем условиям, в которых она будет работать. При выборе учитывается мощность изделия, световой поток, температура цвета, индекс цветопередачи, угол свечения.

Если источник света горит при отключенной нагрузке по причине довольно низкого качества, то при выборе нового изделия следует учитывать его габариты. В частности, речь идет о размерах радиатора.

Это вспомогательный элемент конструкции, способствующий более эффективному отведению тепла от источника света

Перед покупкой нужно обращать внимание на соответствие габаритов радиатора и мощности лампы. Если изделие характеризуется небольшим охладителем при существенной мощности, значит, данный вариант конструкции брать не стоит. Нужно обращать внимание также на качество соединения цоколя и корпуса лампы

Нужно обращать внимание также на качество соединения цоколя и корпуса лампы

Важно, чтобы по краю держателя не было зазубрин и в целом он должен характеризоваться полным отсутствием люфта. Еще один ключевой момент – уровень пульсаций света. Качественные осветительные элементы излучают равномерное свечение

Качественные осветительные элементы излучают равномерное свечение

Еще один ключевой момент – уровень пульсаций света. Качественные осветительные элементы излучают равномерное свечение.

Сложность проверки лампы на предмет качества света заключается в том, что пульсации незаметны глазу. Но умельцы придумали способ, как решить данную проблему: нужно использовать включенную камеру мобильного телефона или фотоаппарата. Пульсации будут видны, потому как изображение начнет мигать.

Таким образом, если система освещения сразу после установки дает слабое свечение ламп на базе диодов, рекомендуется проверить цепь, выключатель и другие факторы.

Дело в том, что, когда при отключенной нагрузке осветительные элементы все равно горят, хоть и тускло, это может говорить о проблемах с проводкой, что уже довольно серьезно. Чтобы точно определить причину, следует рассмотреть все вероятные факторы.

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

1. шунтирование резистором
2. шунтирование конденсатором
3. подключение подсветки отдельным проводом
4. использование проходного выключателя
5. демонтаж подсветки внутри выключателя
6. включение параллельно светодиодной обычной лампочки

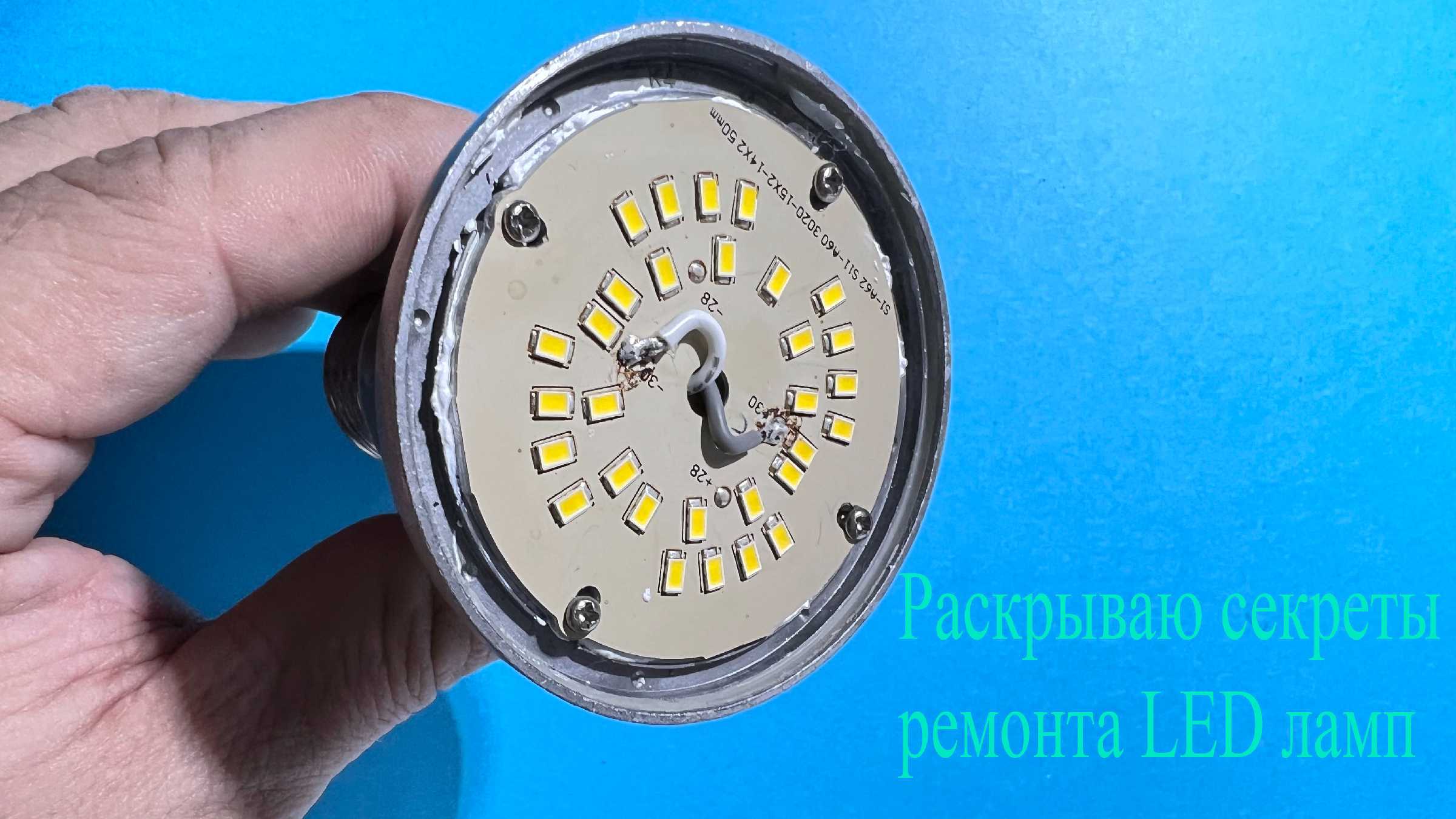

Конструкция светодиодной лампы

Люминесцентные и светодиодные лампы, в отличие от ламп накаливания могут работать только от постоянного тока. Как это происходит? 220 В переменного тока подаются на цоколь, после чего ток проходит черед диодный мост и фильтрующий конденсатор. В результате переменное напряжение преобразуется в постоянное, которое питает лампу. Именно конденсатор, находящийся на плате может стать причиной мерцания лампочки.

В отличие от лампы накаливания, ее LED аналог имеет сложную конструкцию, все составляющие которой скрыты под светопроницаемой матовой полусферой. Основные компоненты светодиодной лампы следующие:

• Основание, одновременно используемое в качестве радиатора (фото слева).
• Полусфера (рассеиватель, обеспечивающий равномерное свечение).
• Пластина со светодиодами излучателями.
• Электронный управляющий модуль (драйвер).
• Цоколь лампы.

Для ознакомления с внутренним устройством прибора освещения потребуется разобрать его, приложив некоторое усилие. Для этого следует разделить две полусферы рассеивателя, скрепленные защелками или герметиком.

Энергосберегающие и светодиодные лампы разных производителей заметно отличаются по своему устройству. Но все они оснащаются одинаковыми цоколями Е14 или Е27, что позволяет использовать их вместо стандартных ламп накаливания. Эти приборы на основе диодов различаются и по качеству исполнения, в соответствие с которым они делятся на фирменные изделия и ширпотреб (китайского производства).

Независимо от исполнения верхняя полусфера (рассеиватель) изготовлен из матового пластика, фиксируемого на основании посредством защелок или герметика. Под ней располагается алюминиевая пластина со светодиодами, закрепленная на радиаторе.

Еще ниже находится плата с электронными элементами драйвера питания самой лампы. Этот модуль обеспечивает гальваническую развязку и одновременно выполняет функцию стабилизатора тока. Он размещается в корпусе лампы, объединяющем цоколь и радиатор.

Это интересно: Проведения электричества на земельный участок участникам АТО — разбираемся во всех подробностях

Еще причины почему моргают светодиодные лампочки при выключенном выключателе

Проблема может быть связана с некачественным монтажом осветительных приборов. Например, если между контактной плоскостью лампы и поверхностью стены/потолку, где она установлена, нет зазора, то мощный светодиод, нагреваясь, излучает свет большей яркости, который не успевает качественно управляться конденсатором. В результате мигает лампочка при выключенном свете.

Повышенная влажность помещения (например, ванной) приводит к окислообразованию. Окислы плохо проводят ток, поэтому окислившаяся контактная площадка будет провоцировать пульсацию уже отключённого светодиода.

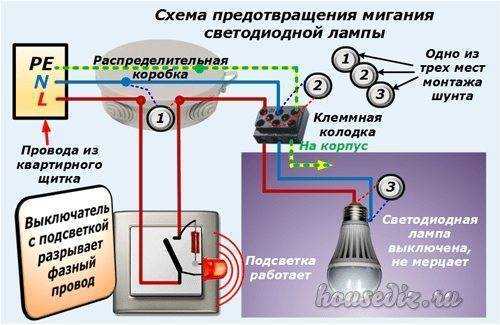

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Мигание светодиодных ламп как избавиться от проблемы

Приветствую всех посетителей на сайте «Электрик в доме». Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп. Для решения проблемы использовали резистор. Подключался он параллельно лампе, что в свою очередь решало проблему с миганием энергосберегайки.

На моем видео канале Ютуб есть даже видео как устранить проблему. Но комментариев приходит очень много. Видно, что людям не понятно как избавиться от проблемы. Одним понравился способ решения с помощью резистора, другим нет. Многие ищут решение в демонтаже подсветки на выключателе. Некоторые советуют поставить параллельно светодиодной лампе обычную лампу накаливания. Это конечно решит проблему мигания, но не всем такой вариант подойдет.

На сегодняшний день энергосберегающие лампы вытесняются светодиодными аналогами. Но проблема остается, при отключении выключателя возникает эффект мигание светодиодных ламп как избавиться от этой проблемы рассмотрим в данной статье.

Сразу хочу сказать что эффект мигание лампы в выключенном состоянии наблюдается не зависимо от того энергосберегающая лампа или светодиодная. Поэтому данный способ решения можно применять к любым видам ламп.

Более качественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить себе купить лампочку за 10 долларов. А если учесть что таких лампочек требуется 5-6 штук на квартиру, то цена вообще получается непосильной для семейного бюджета.

Причины мерцания

Энергосберегающая лампа может мигать в самых разных ситуациях:

• постоянное мигание при включенном выключателе;
• только в момент включения;
• эпизодическое мигание в процессе работы;
• при выключенном выключателе.

Выключатель со светодиодной подсветкой

Мерцание нередко вызывается неисправностью клавишного выключателя, работающего с неоновой или светодиодной подсветкой.

Причины проблемы:

1. Замыкание силовых контактов, возникающее в результате включения устройства.
2. Загорание подсвечивающей лампы.
3. Движение слабого тока по схеме сеть-источник освещения-сеть.
4. Зарядка конденсатора на схеме энергосберегающей лампочки.

На последнем этапе осуществляется молниеносная подзарядка конденсатора и весь процесс повторяется вновь. Чтобы разрешить проблему, понадобится разомкнуть токовую цепочку за счет устранения подсветки в выключателе. Кроме того, следует изменить параметры цепочки так, чтобы сделать невозможной зарядку конденсатора. Помогает замена выключателя на другой, не имеющий подсветки.

Ошибки в проводке

Нередко первопричина мигания в неправильно установленной электропроводке или ошибке при подключении, что приводит к большим потерям тока. Вопрос решается установкой обычного резистора. Устройство можно поставить во внутренней части распредкоробки или на осветительном приборе, но при условии параллельно работающей лампы.

Еще одна причина проблемы — чрезмерно протяженный электрокабель, соединяющий энергосберегающую лампочку с выключателем. Кабель прямо пропорционален площади проводника, что приводит к росту потенциалов и переполнению радиоволнового эфира. Таким образом заряжается конденсатор, и лампа мигает даже при отключенном электропитании.

Следующая причина мерцания — неверное подключение выключателя. Распространенная ошибка — прямая прокладка фазного провода к осветительному прибору или разрыв нуля через контакты. Решить вопрос шунтирующим резистором не получится, поскольку этому мешают перепады напряжения в сети и слишком слабый ток, идущий через подсветку. Выход из положения — демонтаж распредкоробки и выполнение корректного подключения фазового провода на выключатель.

Недостаточное качество лампочки

Некачественный осветительного прибора — еще один фактор, ведущий к мерцанию. Чтобы избежать подобной проблемы, рекомендуется придерживаться ряда правил:

1. Выбирать лампочку следует с учетом параметров мощности, которые содержатся в специальных таблицах и указываются компанией-производителем в маркировке изделия.
2. Многие энергосберегающие лампы имеют цоколь E27. Однако если речь идет о местном освещении, нужны цоколи E14.
3. Для разных типов помещений необходима отличающаяся цветовая температура. Для офисов это 6 – 6,5 тысячи по шкале Кельвина, для гостиных и детских комнат — 4,2 тысячи Кельвинов, а для кухни или спальни — 2,7 тысячи.

Не стоит приобретать слишком дешевые осветительные приборы от малоизвестных производителей. Такая экономия нередко оборачивается быстрой поломкой устройства. Продукция от хорошо зарекомендовавших себя компаний — более разумный выбор. Гарантийный срок на изделие составляет от 6 до 18 месяцев.

Проблемы с изоляцией

Часто встречающаяся причина мерцания — значительные потери тока в сети. Если источником проблемы стал некачественный контакт, вопрос решается зачисткой окисленного проводника и контактной площадке. Кроме того, следует надежно затянуть болт и пропаять соединение.

Следствием плохой изоляции станет мерцание, так как на линии есть потери тока, в результате чего свечение неровное. Примета некачественной изоляции — частые и на первый взгляд беспричинные выбивания автомата. Чтобы определить проблемное место, понадобится мультиметр. После отключения электропитания переводят прибор в режим прозвона. Один из щупов направляют на оголенный провод, второй — на заземляющий контур. Мультиметр оповестит об имеющемся пробое звуковым сигналом.

Еще более надежный прибор для определения повреждений в изоляционном слое — мегомметр. Однако такое устройство есть только у специалистов.
