Светодиодная подсветка: интенсивность свечения
Все гибкие LED ленты имеют маркировку по типу используемых диодов. Производители применяют светодиоды нескольких типов: SMD 3528, 3014, 5050, 5630, 5730. Аббревиатура означает тип монтажа – в данном случае контакты светодиода припаяны прямо к поверхности подложки. Цифры означают размер диода – 3,5 на 1,4 мм, 5 х 5 мм. Крупные диоды SMD 5050 соединяют в себе три кристалла и имеют несколько выводов, а небольшие SMD3528 – один кристалл и 2 вывода. От размера светодиода зависит яркость свечения. Для производство цветных RGB моделей используют только крупные варианты – от SMD 5050 и больше.
Также на интенсивность светового потока влияет количество светодиодов. Популярны изделия, на которых размещено 30, 60, 120 и больше диодов на 1 метр. Очевидно, что ЛЕД ленты с большим количеством источников света – 120 или 240 применяют не для подсветки, а в качестве дополнительного освещения. Также их часто устанавливают в витринах магазинов и торговых центров. Для интерьерной подсветки потолка по периметру или кровати рекомендуют использовать варианты SMD3528 с количеством 30 или 60 диодов на 1 м.
Более детально мы сравним характеристики различных лент в Таблице (на примере модели 12В).
Таблица. Основные технические характеристики светодиодных лент напряжением 12В
| Основные технические характеристики светодиодных лент напряжением 12В | |||||
| Тип диода | Размер диода, мм | Кол-во диодов на 1 метр ленты, шт. | Потребляемая мощность 1 метра, ватт | Световой поток 1 метра, лм | Эквивалентная мощность лампы накаливания, ватт |
| SMD 3528 | 3,5х2,8 | 30 | 2,4 | 150 | 10 |
| 60 | 4,8 | 300 | 20 | ||
| 120 | 9,6 | 600 | 40 | ||
| SMD 5050 | 5,0х5,0 | 30 | 7,2 | 360 | 24 |
| 60 | 14,4 | 720 | 48 |

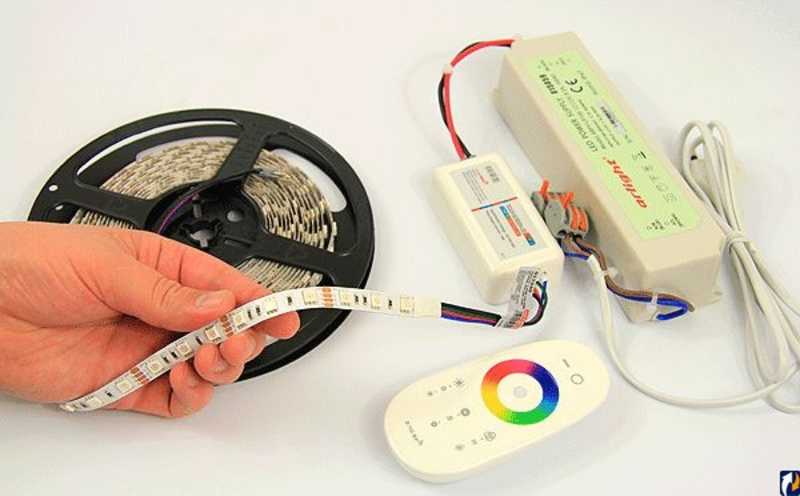

Для управления режимами свечения, сменой динамики оттенков нужен контроллер. С его помощью подсветка может мерцать, переливаться различными цветами или светить равномерно одни цветом. Устройство для управления подсветкой включает основной блок и пульт дистанционного управления. Контроллер монтируют между светодиодной лентой и блоком питания. Это несложно, от контроллера отходит провод с разъемами для подключения.
Как выбрать блок питания для LED ленты?
Подробнее!
Блоки управления устанавливают при использовании RGB и монохромных вариантов, примерно один на 5 м ленты. При выборе контроллера необходимо, чтобы его мощность немного превышала показатели источника света. Такой запас не даст устройству быстро перегореть.
Существует несколько способов управления подсветкой:
- механический – регулировка кнопками;
- сенсорный – с помощью касания;
- инфракрасный – с помощью пульта ДУ;
- радиоволновый – с помощью радиопульта, расстояние – до 30 м, можно регулировать включение и смену режимов, находясь в другой комнате.
Самый продвинутый контроллер – устройство работающее по Wi-Fi. Оно позволяет управлять светом с мобильного телефона.

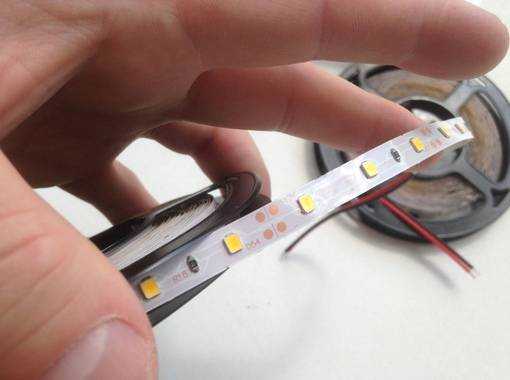

Светодиодные ленты и их нагрев
С момента массового появления первых светодиодных лент на чипах типа SMD 3528 и SMD 5050 прошло около 10 лет. За это время ученым удалось увеличить световую отдачу кристалла в несколько раз, сохранив при этом миниатюрные размеры светодиода. Так появились высокоэффективные светоизлучающие диоды SMD 3014, SMD 2835, SMD 5730 и их производные, которые сегодня успешно применяются в производстве светодиодных лент.
К сожалению, сегодня ученые не смоги добиться КПД светодиодов близкого к 100%, поэтому значительная часть энергии по-прежнему рассеивается в виде тепла. Вслед за повышением светоотдачи излучающего кристалла произошел рост потребляемой энергии и, как следствие, увеличение мощности, уходящей в тепло. Другими словами, светодиоды стали греться сильнее. К сожалению, в технических характеристиках к led лентам нет информации о количестве выделяемой тепловой энергии и рекомендаций о необходимости её монтажа на поверхность с хорошей теплопроводностью. Насколько сильно светодиодная лента греется? Для ответа на этот вопрос необходимо обратиться к datasheet по светодиодам, установленным на гибкой подложке в данном изделии. Определяющим параметром в нагреве светоизлучающего диода является рассеиваемая мощность. Чем больше её значение, тем больше тепла выделяет кристалл.
Ниже приведена мощность рассеивания наиболее известных типов SMD светодиодов белого свечения, используемых в светодиодных лентах:
- SMD 3528 – до 100 мВт;
- SMD 5050 – 300 мВт;
- SMD 3020 – 100 мВт;
- SMD 3014 – 150 мВт;
- SMD 2835 – 500 мВт;
- SMD 5630 – 500 мВт;
- SMD 5730-1 – 1000 мВт.
Отсюда видно, что мощность некоторых светодиодов выросла в несколько раз по сравнению с первопроходцем SMD 3528, что наглядно доказывает необходимость монтажа на теплопроводящую поверхность.
Почему вопрос теплового режима так важен?
Повышенный нагрев светодиодной ленты влияет на работоспособность изделия и световые характеристики, а также негативно воздействует на параметры ленты в процессе наработки ресурса. При кратковременных перегревах происходят обратимые процессы, связанные со смещением цветовой температуры или уменьшением светоотдачи.
Зависимость яркости свечения от температуры прослеживается на элементах желтого и красного цветов, синие светодиоды являются наименее чувствительными к перегревам. Производители лент тарируют изделия по шкале RGB на основании замеров яркости и цвета при фиксированной температуре 25°С. При тестировании подается короткий импульс тока (25 мс), который не влияет на температурный фон элементов. При длительной работе светодиод нагревается, что снижает яркость по сравнению с заявленным значением.
Длительная работа при повышенной температуре ускоряет износ светодиода, что дополнительно снижает яркость свечения. Проведенные лабораторные тесты показали, что увеличение рабочей температуры на 11°С приводит к уменьшению срока службы изделия более чем в 2 раза. Существуют светодиоды, рассчитанные на эксплуатацию при повышенной температуре (до 100°С). Например, изделия с белым светом обладают ресурсом до 50 тыс. часов. Но при выработке запаса прочности яркость свечения изделий падает на 70%.
Светодиодная лента (LED strip) с aliexpress, 24V, IP65, белая, 5 метров — «крушение всех надежд»
Причины нагревания светодиодной ленты
Чтобы понять, почему светодиодная лента нагревается, необходимо рассмотреть условия ее эксплуатации, способ подключения и другие факторы. Прежде всего, изучите технический паспорт и выясните, какова рабочая температура изделия. Есть светодиоды, которые во время работы нагреваются до 100° и более, это нормально и является особенностью конструкции. Однако такие компоненты редко устанавливаются на светодиодные ленты. Обычно они предназначены для жестких условий эксплуатации, где избыточное тепло рассеивается в холодное окружающее пространство. Есть и другие факторы, о которых стоит поговорить особо.
Качество
Количество светодиодных лент на рынке огромно. Постоянно появляются новые производители, не отстают и гиганты отрасли. Чем известнее и популярнее бренд, тем больше подделок из Юго-Восточной Азии. Почти по всем показателям они не соответствуют заявленным параметрам, и главным следствием этого является чрезмерный нагрев. Вы можете избежать подобных ошибок, если не будете стесняться спрашивать у продавца необходимые сертификаты.
Интересно! Товары от солидных компаний всегда имеют все соответствующие документы, а сотрудники магазина доставят их в течение короткого времени. Если есть какие-то проблемы, лучше поискать их в другом магазине.
Перегруз
Многие пользователи покупают недорогие продукты от неизвестных производителей. Такие продукты редко соответствуют заявлениям, сделанным на упаковке. В частности, большинство из этих ремней имеют слишком большую мощность. Это сделано для того, чтобы использовать меньше светодиодных элементов и добиться той же яркости, что и в обычных изделиях. Когда на силовые диоды начинает поступать слишком высокое напряжение, следствием этого является чрезмерный нагрев. Проще говоря, избыточное напряжение преобразуется в тепло. Решением является либо установка дополнительных компонентов, либо использование понижающего резистора.
Другие
Светодиодная лента часто нагревается по другим причинам:
- Иногда перегрев возникает из-за использования герметичных светодиодных лент IP67 в теплых жилых помещениях. Компоненты находятся внутри силиконовой трубки, которая не позволяет выходить излишкам тепла. Возникает тепловой эффект, светодиоды нагреваются и начинают деградировать с повышенной скоростью.
- Часто причиной чрезмерного нагревания является слишком плотное крепление. Лента монтируется таким образом, чтобы большое количество компонентов было сосредоточено в одном месте — намотана на трубку, расположена в виде полос и т.д. Отвод тепла в таких условиях затрудняется, и полоса начинает перегреваться.
- Перегревается не только лента, но и блок питания (драйвер). Это происходит, если блок питания не имеет определенного запаса мощности. Со временем характеристики драйвера ухудшаются, он перегружается и сильно нагревается. Решение заключается в замене драйвера более эффективным устройством.
Выбираем светодиодную ленту. Основные вопросы и ответы на них.
При покупке светодиодной ленты непосвященному человеку достаточно сложно учесть все нюансы. Очень часто от покупателей поступают вопросы, ответы на которые мы решили объединить в этой статье.
-«Какова потребляемая мощность светодиодной ленты?»
– Светодиодная лента обычно выпускается на основе двух видов диодов – 3528SMD и 5050 SMD (35*28 и 50*50 это размеры диода). Один светодиод типа 3528SMD потребляет 0,08 Вт., типа 5050 SMD – 0,24 Вт. Соответственно, чтобы получить суммарную мощность лент, нужно потребляемую мощность одного диода умножить на количество диодов в метре (указано в названии ленты: 30SMD, 60SMD, 120SMD).
– «Как посчитать потребляемую мощность лент?»

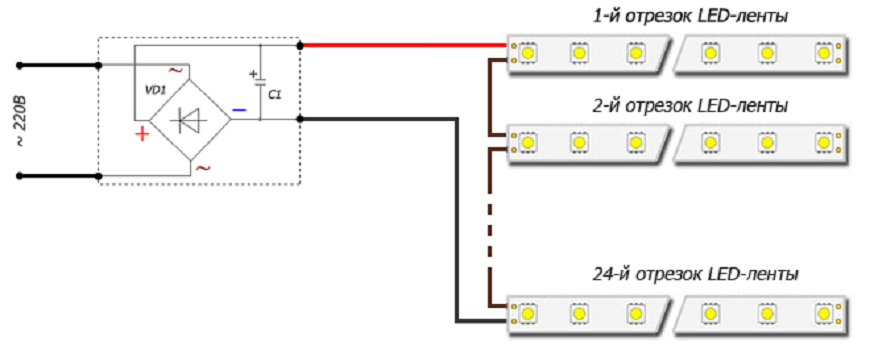

– Обычно этот вопрос поступает, когда покупатель хочет запитать ленту от 220В (основная масса лент, представленных на сайте, работает от 12/24В) и для ее подключения ее к 220В понадобится блок питания. Для подсчета потребляемой мощности светодиодной подсветки из лент нужно длину лент (в метрах) умножить на потребляемую мощность одного метра ленты (мощность одного метра ленты подсчитана выше, либо она часто указана на сайте). Мощность блока питания должна быть равна этой сумме + небольшой запас 5-10%.
-«Сильно ли греется светодиодная лента?»
-Нагрев при работе светодиодной ленты незначителен, в среднем около 30-45 градусов, до нее можно спокойно дотрагиваться руками даже после нескольких часов работы. Чем мощнее диоды, тем больше они нагреваются при работе, поэтому ленты на основе 5050 диодов будут греться больше, чем на основе 3528.
-«Я хочу порезать ленту, будет ли она работать после этого?»
– Ленту можно спокойно резать кратно трем диодам (при 12V). Обычно в этом месте стоит значок ножниц. Меньше, чем 3 диода и в местах, где нет значка ножниц, ленту резать нельзя, она работать не будет.
– «Хочу приобрести ленту сиреневого цвета, если ли такая у вас?»
-Ленты делятся по расцветки на 8 видов: белый холодный, белый нейтральный, белый теплый, синий, красный, желтый, зеленый, многоцветная RGB. Чтобы получить любой иной цвет, необходимо приобрести RGB-ленту и контроллер, с помощью которого RGB-ленту можно будет запрограммировать на любой цвет.
-«Мне необходима подсветка из светодиодных лент для аквариума/Необходимо установить подсветку из ленты в ванной.»
– В первом случае нужно брать влагостойкую ленту с защитой IP68. Она полностью залита силиконов, поэтому ее можно спокойно погружать в воду. Во втором случае можно рассмотреть влагозащищенную ленту с защитой IP65, если вода явно не будет попадать, либо же влагостойкую IP68, если попадание воды будет значительное. Стоит отметить, что при высоких температурах светодиоды деградируют быстрее, поэтом, к примеру, в сауне ленты устанавливать можно, но срок их службы в этом случае будет меньше.
-«Нужна лента на кухню, чтоб она освещала пространство над мойкой»
-Для этих целей лучше взять влагозащищенную ленту с защитой IP65. В случае загрязнения ее можно будет протереть, при попадании воды она не выйдет из строя. Чтобы освещение было ярче, лучше рассмотреть модель 5050 – 60SMD/метр белого холодного, либо нейтрально цвета.
-«Какого цвета основание ленты?»
-Обычно основание ленты оранжевого цвета, либо белого. Также бывают модели с черным основанием.
-«Как мне зафиксировать ленту?»
– Светодиодные ленты имеют клейкую основу. Чтобы крепление было надежным, необходимо зачистить и обезжирить то место, на которое Вы хотите установить ленту. Далее снять защитную пленку на ленте и аккуратно приклеить саму ленту.
-«Хочу скрыть диоды, чтобы было размытое мягкое свечение.»
-В этом случае необходимо приобрести алюминиевый профиль с матовым стеклом, он сгладить яркое точечное свечение от диодов и закроет диоды.
Спасибо за внимание!
Распространенные причины частого перегорания светодиодных лампочек
Приобретая светодиодные лампочки, пользователи рассчитывают решить вопрос с освещением на длительный срок. Однако, встречаются ситуации, когда LED-лампы начинают перегорать с подозрительной частотой. Возникает вполне обоснованное подозрение, что причиной может быть не только сам прибор, но и внешние факторы.
Основные причины выхода из строя светодиодов:
- скачок напряжения;
- перегрев;
- перегорел один элемент в цепи светодиодов.
Особенность конструкции LED-лампы состоит в зависимости от параметров питания. Любое превышение заставляет их перегорать. Обычно выходит из строя только один из нескольких десятков элементов, но последовательное соединение не позволяет сохранить работоспособность всей лампы. В конструкцию входит диммер или драйвер (своеобразный блок питания), стабилизирующий напряжение и защищающий устройство от скачков. Однако, в дешевых образцах устанавливают обыкновенные балластные резисторы, понижающие ток при возникновении необходимости. Полноценной стабилизации они выполнить не могут, хотя в определенных пределах вполне работоспособны. Если параметры питания имеют отклонения от номинала, то лампа начинает работать в нeблагоприятном режиме и быстро перегорает.
Кроме недоработок конструкции или ошибок, допущенных в процессе изготовления, причинами разрушения могут стать и внешние факторы. Рассмотрим некоторые из них.
Проблемы с проводкой
Состояние проводов, в особенности — соединений, оказывает значительное влияние на режим работы светодиодных ламп. Изношенные выключатели или розетки создают перепады или скачки напряжения, дестабилизирующие работу светильников. Электропроводка должна быть в нормальном состоянии, иначе будут не только перегорать лампы, но и другие электроприборы в квартире окажутся под угрозой выхода из строя.
Контакты в патронах и распределительных коробках
Состояние контактов в клеммных коробках также требует постоянного контроля, так как от них зависит стабильность подачи электропитания. Не менее ответственными узлами являются контакты в патронах, в местах присоединения к внешней проводке.
Подгоревшие и обугленные соединения не в состоянии обеспечить номинальные параметры тока, что отрицательно сказывается на чувствительных осветительных приборах.
Необходимо осмотреть и отремонтировать нeблагополучные участки и узлы, при необходимости — заменить и коробки, и клеммники.
Дефекты осветительных приборов
Если лампа установлена в изношенный патрон, от слабого контакта возникает искрение и сильный нагрев, отчего она быстро перегорает. Нагрев одного элемента в цепочке инициирует сильный самонагрев соседних диодов, отчего температура быстро возрастает, создавая условия для выхода из строя самого слабого звена.
Если в люстре часто перегорают лампы в одном и том же патроне, причина очевидна. Обычно нагревающийся участок можно обнаружить визуально, по черному налету или изменению цвета пластика корпуса.
Нестабильное напряжение в сети
Состояние электросетей, общая изношенность оборудования признается проблемой не только отдаленных поселений, но и крупных городов. Следствием этого становится появление скачков, перепадов, пониженного или повышенного напряжения.
В результате происходит быстрый износ драйвера, появление слабых участков цепочки, и лампа перегорает. Решением вопроса станет стабилизатор тока, установленный в разрыве проводки, или непосредственно перед светильниками.
Как вариант, можно использовать устройство, позволяющее стабилизировать параметры напряжения только в одной комнате или во всем доме, в зависимости от потребностей или возможностей пользователя.
Другие вероятные причины
Существуют и другие факторы, создающие условия, при которых перегорают светодиоды. Одним из них является частота включений/выключений. Вопреки всем заверениям продавцов о независимости состояния ламп от того, сколько раз в течение дня они включаются, скачки напряжения в момент запуска активно способствуют износу драйвера. Они понемногу снижают ресурс светодиодов, что заканчивается перегоранием.
Еще одним важным моментом является мощность светильников, установленных в закрытых плафонах. Чем она выше, тем сильнее нагревается лампа. В замкнутом объеме тепловой энергии некуда деваться, поэтому происходит быстрый и сильный нагрев с последующим перегоранием.
Греется ли светодиодная лента?
Во время покупки светодиодной ленты редко кто задумывается о том, насколько сильно она будет греться во время работы. В основном определяющими факторами при выборе являются: цена, цвет свечения, длина, мощность и степень защиты от влаги и пыли. Покупатель забывает о нагреве и клеит светодиодную ленту на неподготовленное основание.
Светодиодные ленты и их нагрев
С момента массового появления первых светодиодных лент на чипах типа SMD 3528 и SMD 5050 прошло около 10 лет. За это время ученым удалось увеличить световую отдачу кристалла в несколько раз, сохранив при этом миниатюрные размеры светодиода. Так появились высокоэффективные светоизлучающие диоды SMD 3014, SMD 2835, SMD 5730 и их производные, которые сегодня успешно применяются в производстве светодиодных лент. К сожалению, сегодня ученые не смоги добиться КПД светодиодов близкого к 100%, поэтому значительная часть энергии по-прежнему рассеивается в виде тепла. Вслед за повышением светоотдачи излучающего кристалла произошел рост потребляемой энергии и, как следствие, увеличение мощности, уходящей в тепло. Другими словами, светодиоды стали греться сильнее. К сожалению, в технических характеристиках к led лентам нет информации о количестве выделяемой тепловой энергии и рекомендаций о необходимости её монтажа на поверхность с хорошей теплопроводностью.
Насколько сильно светодиодная лента греется? Для ответа на этот вопрос необходимо обратиться к datasheet по светодиодам, установленным на гибкой подложке в данном изделии. Определяющим параметром в нагреве светоизлучающего диода является рассеиваемая мощность. Чем больше её значение, тем больше тепла выделяет кристалл. Ниже приведена мощность рассеивания наиболее известных типов SMD светодиодов белого свечения, используемых в светодиодных лентах: SMD 3528 – до 100 мВт; SMD 5050 – 300 мВт; SMD 3020 – 100 мВт; SMD 3014 – 150 мВт; SMD 2835 – 500 мВт; SMD 5630 – 500 мВт; SMD 5730-1 – 1000 мВт. Отсюда видно, что мощность некоторых светодиодов выросла в несколько раз по сравнению с первопроходцем SMD 3528, что наглядно доказывает необходимость монтажа на теплопроводящую поверхность. Советы будущим покупателям
Мощность рассеивания – это не единственный фактор, от которого зависит то, насколько сильно греется светодиодная лента во время эксплуатации. Не менее важным является рабочее пространство кристалла, а именно – степень защиты от влаги, количество светодиодов в одном метре и температура окружающей среды. Светодиодные ленты с высокой степенью защиты от влаги и пыли (IP65 и выше) не стоит использовать в местах, где в этом нет необходимости. Например, монтаж влагозащищенного отрезка на кухне, на который случайно могут попасть брызги воды, неоправдан. Повышенная температура окружающего воздуха и защитная силиконовая оболочка сильно препятствуют отводу тепла от светодиодов, что ведёт к преждевременной потере их яркости. Гораздо эффективнее использовать led ленту с защитой IP33, закреплённый внутри алюминиевого профиля с рассеивателем. Ленту с IP65 и более следует применять в открытой внешней среде с высокой конвекцией. Например, тюнинг днища автомобиля, внешняя реклама.
При средней и высокой плотности монтажа (60–120 шт./м) тепло, выделяемое светодиодом, распространяется на рядом размещенные элементы. В идеале температура включенной и прогретой в течение получаса ленты (независимо от типа) не должна превышать 45°C, то есть она должна быть тёплой. Если она греется сильнее, то ее однозначно нужно устанавливать на алюминиевый профиль. Попытки исключить перегрев SMD чипов привели к изобретению светодиодных линеек и модулей, которые представляют собой симбиоз светодиодной ленты и радиатора. Хотя они и не обладают гибкостью, но во многих ситуациях способны заменить ленту. В заключение хочется напомнить ещё об одном факторе, который может стать причиной перегрева. Это низкое качество продукции. Некоторые производители умышленно завышают мощность потребления SMD светодиодов, чтобы наглядно продемонстрировать высокую яркость своей продукции. В результате такой хитрости светодиоды в ленте быстро перегреваются, что отражается в резком снижении светоотдачи. И в этом случае выход только один – подсветку придётся переделать.
Кстати
Большинство производителей устанавливают гарантийный срок на свою продукцию — в среднем 2 года. Для того чтобы предъявить претензию фирме, необходимо сохранять чек. «Однако деньги будут возвращены, только если лампа перегорела из-за заводского брака, а не из-за перепада напряжения в сети», — сообщили «АиФ» на «горячей линии» одного из производителей. А доказать, что именно было неисправно в уже неработающей лампе, непросто, и этим придётся заниматься самому потребителю.
| Потребительское исследование «АиФ» | |||||
| Фирма-произво-дитель | Страна | Обещанная мощность и соответст-вующая мощность обычной лампы | Обещан- ный срок службы | Форма лампы, побы- вавшей на испытании | Мнение «АиФ» (в эксперименте участвовали по 3 лампочки каждой фирмы) |
| «Аладин» | Россия, г. Алексан- дров | 12 Вт = 60 Вт | 8000 часов | Шар | Зажигается быстро, светит сразу ярко, но при длительной работе глаз улавливает мерцание, стекло почти не греется. |
| «Camelion» | Гонконг | 20 Вт = 100 Вт | 8000 часов | Спираль | Заметная задержка при включении (2-3 секунды), яркий свет без мерцания. Весомый минус — стекло лампы нагревается мгновенно. |
| «Comtech» | Дания | 26 Вт = 130 Вт | 8 лет при исполь-зовании 2,7 ч/день (прибли-зительно 7900 часов) | Спираль | Пошаговое включение — абсолютно новая лампа светит сначала тускло, потом ярче и ярче, что, конечно, весомый минус. Но в итоге — яркий свет без ощутимых мерцаний. Стекло нагревается спустя 2-3 минуты работы. |
| «Ikea» | Польша | 11 Вт | 10 000 часов | Шар | Разгорается постепенно, но, разгоревшись (через 1-2 минуты), светит ярко и ровно, без дрожаний и мерцаний. |
| «Navigator» | Китай | 15 Вт = 75 Вт | 8000 часов | Спираль | Пошаговое включение — абсолютно новая лампа светит сначала тускло, потом ярче и ярче. При работе лампы глаз ощущает мерцания. Зато стекло, из которого она сделана, за полчаса работы так и не нагрелось. |
| «Osram» | Германия | 15 Вт = 65 Вт | 6000 часов | Шар | Задержка включения — после нажатия на выключатель лампа остаётся совершенно тёмной ещё 3 секунды, после чего разгорается пошагово, сильно мерцая, и начинает светить в полную силу лишь спустя минуту — уже без мерцаний. А вот корпус лампы почти не греется. |
Охлаждение светодиодных лент алюминиевым профилем
- Светояр
- Полезно знать
- Охлаждение светодиодных лент алюминиевым профилем
Как и зачем охлаждать светодиодные ленты
Светодиодные ленты мощностью более 9,6 Вт/метр нуждаются в обязательном охлаждении, это обеспечивает светодиодной ленте долгий срок службы и более высокую светоотдачу. Для охлаждения используют алюминиевые профили, на рис. 1. представлена светодиодная лента, наклеенная на алюминиевый профиль, который отводит избыточное тепло и передает его в окружающую среду. Если использовать алюминиевый профиль для диодных лент малой мощности, например 4,8 Вт/м., то мы значительно увеличим срок службы этой led ленты.
Рис. 1. Светодиодная лента Led-Crystal наклеена на охлаждающий профиль LR44R. Сверху светодиодная лента накрыта матовым защитным экраном.
Что будет если не соблюдать правила охлаждения светодиодных лент
Если такое дополнительное охлаждение не использовать, то светодиодная лента быстро выйдет из строя, пример вышедшей из строя светодиодной ленты представлен на Рис. 2. В данном примере покупатель пренебрег правилами охлаждения диодных лент и наклеил три светодиодные ленты мощностью 19,2 Вт/м вплотную друг к другу. Ленты располагались в нише из гипсокартона. Сначала вышла из строя средняя светодиодная лента, поскольку кроме собственного нагрева ей сообщалось тепло от соседних светодиодных лент, на Рис. 2 видно, что средняя led лента пожелтела больше. Выход из строя произошел за несколько дней работы светотехнической системы.
Рис. 2. Светодиодная лента вышла из строя из-за перегрева.
Какие бывают алюминиевые профили
Виды алюминиевых профилей:
1. Самый простой вариант — это алюминиевые полосы. Их обычно используют для закарнизной подсветки, внешний вид представлен на Рис. 3а. Алюминиевые полосы эстетически не красивы но, в закарнизной подсветке они не видны человеческому глазу, поскольку закрыты потолочным карнизом как показано на Рис. 3б.
а) Внешний вид алюминиевой полосы. б) Схема закарнизной подсветки.
Рис. 3. Использование алюминиевой полосы для закарнизной подсветки.
2. Существует накладной профиль с экраном, внешний вид представлен на Рис. 4, его часто используют для подсветки столешниц на кухне Рис.5(а,б). Также профиль нужен в тех местах интерьерной подсветки, где нет возможности скрыть ленту и свет от ленты прямо попадает в глаза. Наличие матового экрана делает свет рассеянным, это более комфортно для глаз.
Рис. 4. Накладной алюминиевый профиль ARH-WIDE-H10-2000 ANOD.
а) Плоский накладной профиль. б) Угловой накладной профиль.
Рис. 5. Использование алюминиевого профиля для подсветки столешницы на кухне.
3. Врезные алюминиевые профили очень часто используют в современных интерьерах в стиле ХАЙ ТЕК. Эти профили встраиваются в гипсокартон, внешний вид представлен на Рис. 6., схема установки в гипсокартон представлена на Рис. 7. Используя такой профиль появляется возможность создавать светильники различной длины.
Рис. 6. Врезной алюминиевый профиль ARH-POWER-F-W35-2000 ANOD.
Рис. 7. Схема установки алюминиевого профиля в гипсокартон.
4. Подвесной профиль, подвешивается к потолку на металлических тросах, внешний вид представлен на Рис. 8.
Рис. 8. Подвесной алюминиевый профиль SL-ROUND-D40-2500 ANOD+OPAL.
Этот профиль также популярен в современных интерьерах, его используют не только для оформления квартир но и для выставок, музеев, торговых помещений.
Зачем еще нужен алюминиевый профиль
Алюминиевый профиль не только охлаждает светодиодную ленту, но и придает ей эстетичный вид. Большинство светодиодных лент снабжены защитным экраном, который защищает ленту от механических воздействий. Если экран матовый, то он ещё рассеивает свет.
Поверхность алюминиевого профиля может быть анодированной. Это нанесение на поверхность алюминия различных слоев электрохимическими методами. Анодированный алюминий имеет более равномерный внешний вид поверхности, то есть не видны полосы, которые обычно возникают в процессе производства профиля. С помощью анодирования, такой профиль может быть окрашен в какой-либо цвет, например золотистый или коричневый.
Заключение
Алюминиевый профиль сделан для отвода тепла, что значительно увеличивает срок службы светодиодной ленты. Для led лент мощностью более 9,6 Вт/м такое охлаждение является обязательным. Также использование профилей с защитным матовым экраном предохраняет глаза от избыточной яркости и придает эстетику светотехнической системе.
24.04.2018
Термостойкая светодиодная лента ее особенности
Есть обычная лента не пригодная к работе при температуре выше +25С , а есть термостойкая лента для сауны и бани, что является прекрасным решением в освещение влажных и разогретых помещений, где нужно отдыхать. Обычно светодиодную ленту размещают под лавками для того чтобы не резало глаз, создавая расслабляющую атмосферу благодаря мягкому свету. Мягкий свет от лента похож на неоновый – дает рассеиващий эффект. Это современный источник света, который удобно монтировать и создавать уют в сауне или бане. Светодиоды расположены в специальной оплётке из термоустойчевого силикона, который в свою очередь не дает перегреваться светодиодам, а также дополнительно на ленте установлены резисторы и другие комплектующие стойкие к высокой температуре.
