6 способов решить проблему мигания светодиодных и энергосберегающих ламп

Причина № 3 Электропроводка и схема подключения

Если цепочка подсветки исключена из подозрений, лампы протестированы заменой, а патроны исправны, следует поискать проблему в электропроводке.

Описание

Выключатель в сети 220 вольт должен разрывать фазный провод, идущий к потребителю. Если это правило не соблюсти, можно получить эффект мигания LED-элементов. Для этого достаточно относительно небольшой утечки через изоляцию или через емкостную связь, и возникшего тока даже при отключенном выключателе будет достаточно для возникновения неприятного явления.

Если выключатель подключен верно и разрывает фазный провод, все равно могут возникать паразитные пути утечки тока. Например, при плохом качестве изоляции и влажной стене ток может протекать параллельно разрыву коммутационного устройства. Этот ток невелик, но, как показано выше, для возникновения неприятного свечения его бывает достаточно. Такой ток может возникать и через клеммник выключателя, если он изготовлен из некачественного изоляционного материала, загрязнен и т.п.

Утечка тока через дефектную изоляциюНаводка от провода с большим током – причина возникновения паразитной ЭДС

Возможна ситуация, когда параллельно разомкнутому фазному проводу проходит другой провод, питающий мощную нагрузку. Повышенный ток создает магнитное поле, которое может наводить электродвижущую силу в проводнике, питающем LED-светильник, и этой небольшой ЭДС хватает для создания тока зарядки конденсатора. Эти условия могут сложиться, скорее, в промышленных условиях, но вполне возможны и в обычной квартире, когда параллельно прокладывают провода освещения и, например, для питания микроволновой печи.

Решение

В первую очередь надо посмотреть, какой провод разрывает выключатель. Если нулевой – надо менять подключение коммутационного прибора. Это можно выполнить в любом удобном месте – например, в распределительной коробке. В особо сложных случаях может понадобиться полная перепрокладка проводов к выключателю света.

Выключатель разрывает нулевой провод – неправильное подключение!

Если фазировка в порядке, надо проверить качество изоляции проводов. Перед проведением замеров надо отключить всех потребителей (не просто выключить, но и отключить, например, из розетки). Также надо отключить провода со стороны ввода (например, в щитке). Измерения надо проводить мегомметром на напряжение 500 вольт (мультиметром достоверно выявить некачественную изоляцию не получится). Если сопротивление изоляции ниже нормы, проблемные участки надо заменить.

Измерение сопротивления изоляции мегомметром

Далее надо демонтировать выключатель и замерить сопротивление его изоляции (между клеммами в выключенном состоянии). Неисправный узел надо заменить.

Если есть подозрение, что нештатное свечение вызвано наводкой от мощного потребителя, надо отключить эту нагрузку и посмотреть, продолжается ли мигание. Если при выключенном потребителе мерцающий свет гаснет, значит, придется менять прокладку проводов — увеличивать расстояние между проводниками, прокладывать их перпендикулярно и т.п.

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

1. шунтирование резистором
2. шунтирование конденсатором
3. подключение подсветки отдельным проводом
4. использование проходного выключателя
5. демонтаж подсветки внутри выключателя
6. включение параллельно светодиодной обычной лампочки

Выключатель с подсветкой, как причина мигания

По заверению электриков, в большинстве случаев причина того, почему мерцает лампочка энергосберегающего типа, кроется в выключателе с подсветкой, а именно – в его конструкции и принципе работы.

Выключатель с подсветкой отличается от обычного тем, что в его внутренней цепи присутствует светодиод, через который проходит ток. Во включенном положении цепь этого элемента размыкается и он гаснет, а когда клавиша находится в выключенном состоянии, он загорается обратно. Простая параллельная схема, казалось бы, работает без сюрпризов, но нет. Дело в том, что в положении «выкл» через прибор все равно проходят небольшие токи. Галогеновым и лампам накаливания их недостаточно для загорания, а вот конденсаторы из электронных плат светодиодных и энергосберегающих устройств постепенно заряжаются. И после накопления энергии лампа на миг загорается.

Как решить проблему

Устранить мерцание светодиодных ламп и их люминесцентных аналогов можно несколькими способами:

Можно заменить выключатель с подсветкой на обыкновенный, без сигнального светодиода.
Если подменять имеющийся выключатель с подсветкой новым устройством не хочется, можно слегка изменить его конструкцию, выведя светодиод из цепи

В этом процессе важно понимать, какие провода в схеме за что отвечают, чтобы случайно не перерезать фазную или нулевую жилу.
На многих форумах в темах «Почему мигает лампочка при выключателе с подсветкой» пользователи находили очень просто решение – включали в цепь между выключателем и источником света лампу накаливания, подавляющее минимальный ток от конденсатора. Способ, надо сказать, не самый разумный, однако, судя по тем же форумам, довольно популярный для быстрого устранения неполадки.

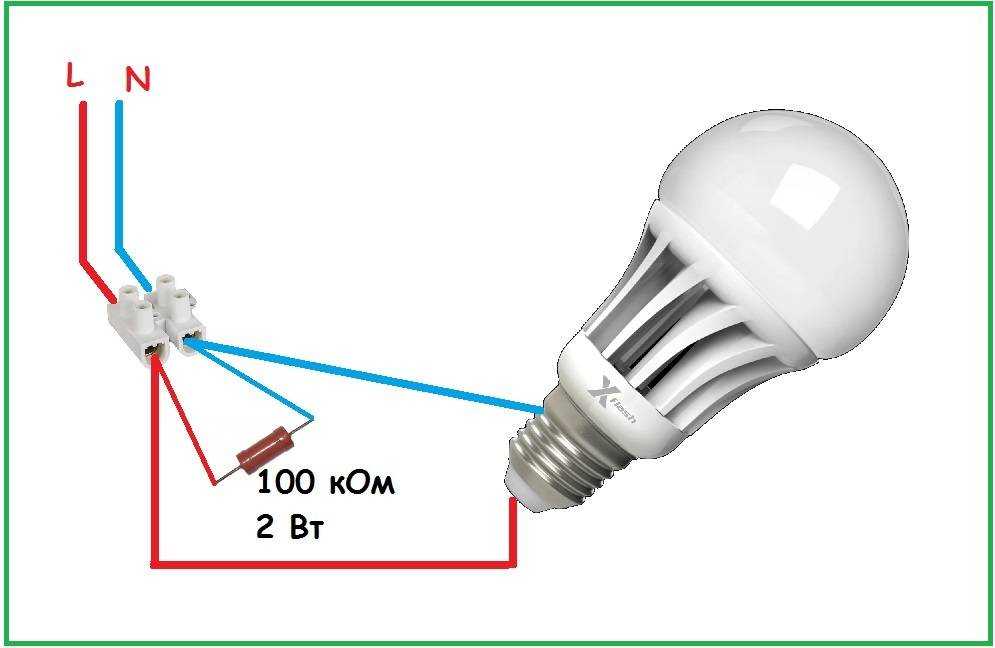

В распределительной коробке или патроне лампы нужно включить в цепь резистор на 2 Вт и 50 кОм

Ток, пропускаемый подсветкой, будет полностью потребляться им. При этом обязательно нужно соединять провода в клеммной коробке и изолировать термоусадочной трубкой. Чтобы увидеть данный процесс что называется «вживую», можно просмотреть обучающее видео.
Еще один простой, но не идеальный способ – подключение подсветки в выключателе отдельно. В таком состоянии она будет работать беспрерывно, но все равно много не «намотает», а главная проблема устранена – лампочка не моргает.

Лампа мигает во включенном состоянии

Причины мерцания и мигания светодиодных ламп во включенном состоянии разные. Одна из них – нештатная работа источника питания, имеющего электронную защиту, например, от токовой перегрузки. Она срабатывает в момент, когда ток через светодиодную лампу превысит заданный номинальный ток лампы, например, на 30%. Или при выходе напряжения в сети за рабочие пределы. Электронная защита мгновенно выключит блок питания и включит его автоматически при возвращении к нормальному.

Скачки сетевого напряжения

Особенно ярко заметны моменты включения источников питания, собранных по схеме импульсных преобразователей переменного напряжения в стабильный ток или напряжение. Их пусковой импульс может на доли секунды превысить пяти- или даже десятикратный номинальный рабочий ток. Т.е. каждое включение светодиодного устройства – ленты, прожектора или светильника — может приводить к провалам напряжения в питающей сети 220 В.

График «бросков»сетевого напряжения.

Мигания могут вызываться и датчиками светильников, например, присутствия или движения человека, сумерковыми и пр. Их неправильная работа может вызывать неуправляемые периодические включения или выключения.

Аналогично проявляются программные сбои в системах управления диммерами или светильниками, например, в «умном доме».

Мигание из-за низкого напряжения в сети

Низкое напряжение в старых сетях бытового электропитания 220-230 В 50 Гц может быть при их значительной перегрузке бытовой электротехникой. Если раньше электрические предохранители на вводе в квартиру были номиналом 10-15 А, то сейчас автоматические УЗО (устройства защитного отключения) реагируют на ток 25-50 А.

Малая емкость конденсатора

Эта причина может проявляться не столько в мигании, сколько в мерцании, т.е. в пульсациях напряжения или тока питания. Увидеть мерцание можно:

• боковым или периферическим зрением;
• использовав «карандашный тест» – быстро двигать карандашом или шариковой ручкой поперек потока света от лампы. Появление видимых промежуточных положений карандаша свидетельствует о наличии высоких пульсаций светового потока, а значит и мерцания;
• в определенных режимах телефона на экране на фоне предмета, освещенного мерцающим светом, будут видны поперечные полосы.

Для устранения или уменьшения мерцаний (пульсаций) нужна перепайка фильтрующего конденсатора. Разбирают лампу, отсоединив колбу от цоколя, вынимают из цоколя печатную плату драйвера и меняют конденсатор в фильтре или, если позволяет место, допаивают еще один.

Разобранная конструкция светодиодной лампы. На плате самым большим элементом будет конденсатор(-ы) фильтра.Лампа типа «кукуруза». Коричневый «оплывший» элемент – конденсатор фильтра.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Как это работает? Разница между различными видами ламп

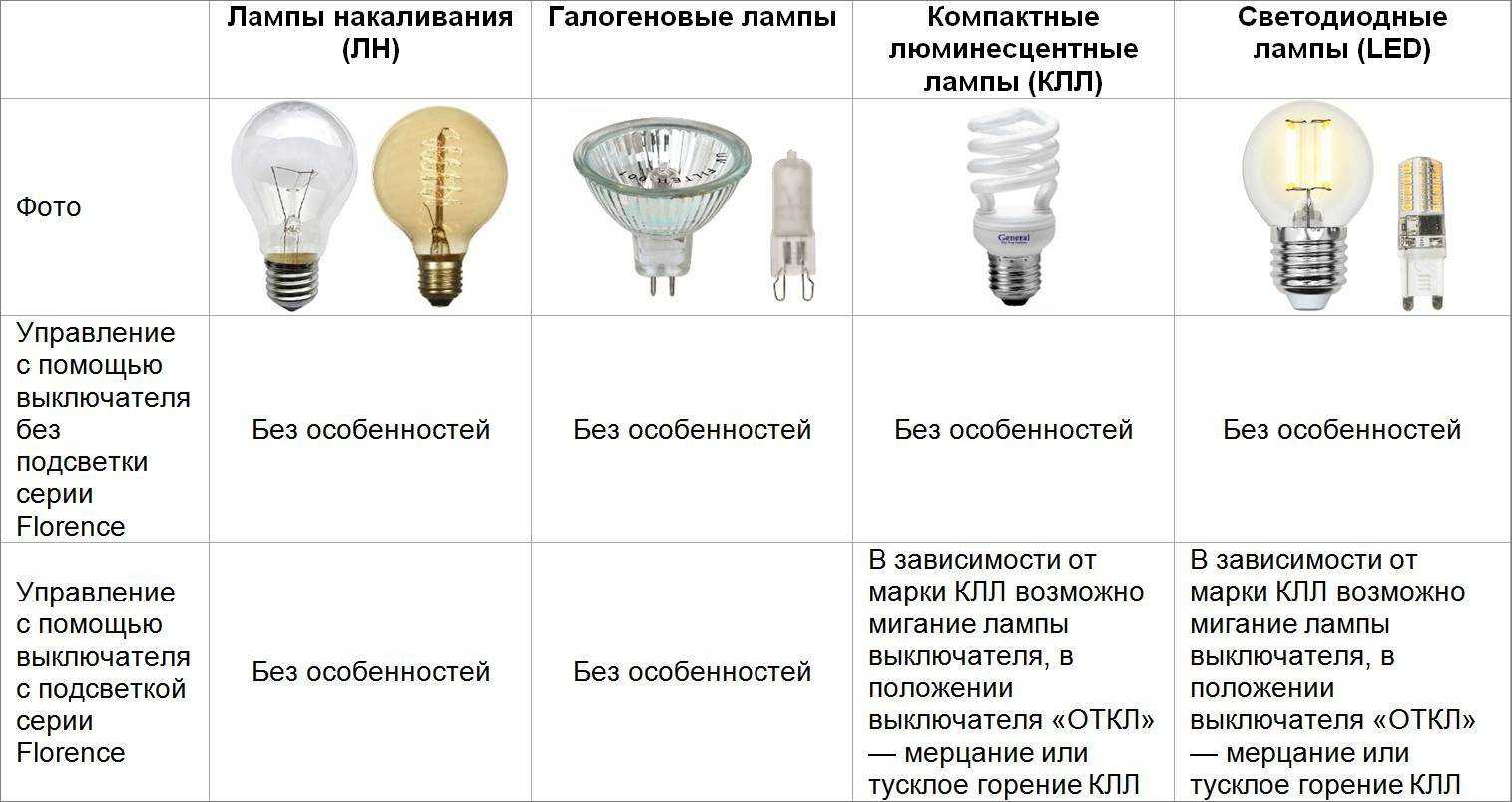

Как известно, производители выпускают несколько видов ламп. Самыми известными и распространенными до недавнего времени были обычные лампы накаливания. Такой осветительный аксессуар излучает свет вследствие очень сильного накала, разогрева специальной проволоки внутри стеклянной колбы. Ее называют «нить накала».

Существуют также люминесцентные и энергосберегающие лампочки. В таких осветительных приборах нить накала отсутствует. Работа таких ламп осуществляется вследствие образования разности потенциалов. При этом электроны, летящие внутри прибора в газе, вызывают его свечение.

Прежде чем начать разбираться в том, почему моргают энергосберегающие лампочки, определим, какие бывают состояния у них.

1. Питание на лампу не подается, и она выключена.
2. На лампочку приходит незначительное напряжение. Иногда это может быть ток в незначительном количестве, слишком малом для ее пуска. При этом идет постепенная зарядка конденсатора. Когда накапливается достаточное напряжение, происходит кратковременное включение лампочки. Однако конденсатор при этом мгновенно разряжается, и прибор моментально гаснет. Выглядит этот процесс так, как будто моргает энергосберегающая лампочка.
3. При поступлении достаточного питания для нормальной работы осветительного прибора происходит включение лампочки. Прибор служит для выполнения своей основной функции – освещения помещения, предметов, местности и пр.

Теперь, когда вы немного ознакомились с принципом работы лампочек-«экономок», можно начать разбираться, почему моргают энергосберегающие лампочки.

Почему моргает лампочка при правильном подключении

Если все соединения верны, убедитесь в корректности монтажа электропроводки. Выключатель должен размыкать фазный провод. Когда у вас размыкается ноль – ЭСЛ может моргать. В таком случае в распределительной коробке нужно переподключить светильник, пустить на него ноль напрямую, а на выключатель пустить фазу, в некоторых случаях может понадобиться прокладывание кабеля заново.

Другое дело, если лампочка находится на большом удалении от выключателя и распределительной коробки. На питающие провода может наводиться ЭДС. Оно часто провоцирует мерцание. Источником наводок могут быть проложенные рядом кабеля и различные гаджеты, которые используют радиопередачу и беспроводные технологии, а также любые другие источники переменного магнитного поля.

Диммирование светодиодных ламп: когда возникает мигание света

Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.

Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.

Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.

Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.

Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.

Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.

Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.

Устранять обязательно

При обнаружении возможных причин, повлекших за собой появление в рабочем состоянии мерцания светодиодной ленты, есть несколько путей решения проблемы. Стоит помнить, что моргание светодиодов необходимо устранять даже тогда, когда это не ведет к поломке источника света. Прежде всего, это связано с тем, что от такого мерцания появляется ряд негативных явлений:

• повышается нервная возбудимость всех членов семьи;
• наблюдается отрицательное влияние мерцания на зрительную систему. Глаза начинают быстро утомляться, слезиться, что через некоторое время может привести к снижению остроты зрения;
• также могут появиться нарушения в общей работе организма. Может начать болеть голова, нарушаться сон или появляться слабость;
• возможно нагревание отдельных элементов конструкции ленты.

Поэтому от мерцающего эффекта в рабочем или не рабочем состоянии следует избавляться в любом случае.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Следует обратиться к изготовителю светильника за разъяснением, является ли драйвер светорегулируемым и, если да, какие устройства с ним совместимы. Если же вам что-то непонятно, пишите мне!

Устранение причины проблемы

Для устранения моргания энергосберегающей лампы не требуется привлечение мастера. Достаточно приготовить необходимые инструменты: отвертку обычную и с индикатором, кусачки.

Если проблема в подсветке, то, для устранения моргания лампы, надо удалить ее. Прежде снимаются клавиши выключателя.

Крепления выключателя отсоединяются, сам он извлекается из гнезда. Оборотная сторона имеет короб, в нем и находится сама подсветка, которая извлекается.

Также возможно переделать конструкцию, чтобы подсветка была сохранена. Для этого надо впаять резистор, который будет производить питание индикатора.

Другим вариантом служит приобретение резистора, который устанавливается параллельно лампе в самой люстре или светильнике.

Если моргание вызвано повреждениями в лампе, то детали можно заменить. Но перед этим стоит подумать, ведь ремонт займет время и на детали нужны деньги. Может проще будет купить новую лампочку.

Советуем посмотреть видео-инструкцию:

Принцип работы экономки

Компактные люминесцентные ЭСЛ не могут подключаться напрямую в сеть 220 В, поэтому в их корпусе расположена схема электронного балласта. Принцип работы этой схемы следующий:

Напряжение с сети 220 В подается через предохранитель на диодный мост, после чего оно становится выпрямленным с пульсацией в 100 Гц.

Дальше по схеме расположен электролитический конденсатор, сглаживающий пульсации. Его емкость может варьироваться в зависимости от мощности, она должна быть примерно равна 1 мкФ на 1 Вт мощности лампы. Далее, напряжение поступает на схему автогенератора на двух транзисторах, в ее составе находятся:

• Динистор DB3 с напряжением включения около 30 В.
• Трансформатор с тремя обмотками (первичная – с самым большим количеством витков и две базовых – по паре витков). Он намотан на ферритовом кольце внутренним диаметром около 3–5 мм.
• Два транзистора типа MJE13001–13003.

Эта схема работает с частотой в несколько десятков килогерц.

Выходная часть представляет собой паруконденсаторов и силовой дроссель, обычно он намотан на Ш-образном ферритовом сердечнике.

Выходные цепи схемы подключены к спиралям лампы.

Сама светоизлучающая колба – это стеклянная трубка. Она наполнена парами ртути и покрыта с внутренней стороны люминофором.

Принцип работы экономки

Компактные люминесцентные ЭСЛ не могут подключаться напрямую в сеть 220 В, поэтому в их корпусе расположена схема электронного балласта. Принцип работы этой схемы следующий:

Дальше по схеме расположен электролитический конденсатор, сглаживающий пульсации. Его емкость может варьироваться в зависимости от мощности, она должна быть примерно равна 1 мкФ на 1 Вт мощности лампы. Далее, напряжение поступает на схему автогенератора на двух транзисторах, в ее составе находятся:

• Динистор DB3 с напряжением включения около 30 В.
• Трансформатор с тремя обмотками (первичная – с самым большим количеством витков и две базовых — по паре витков). Он намотан на ферритовом кольце внутренним диаметром около 3–5 мм.
• Два транзистора типа MJE13001–13003.

Эта схема работает с частотой в несколько десятков килогерц.

Выходная часть представляет собой паруконденсаторов и силовой дроссель, обычно он намотан на Ш-образном ферритовом сердечнике.

Выходные цепи схемы подключены к спиралям лампы.

Сама светоизлучающая колба – это стеклянная трубка. Она наполнена парами ртути и покрыта с внутренней стороны люминофором.

Почему лампа мигает

Если светильник в порядке, а в качестве используемых лампочек нет сомнений, имеет смысл убедиться в исправности электропроводки. Выключатель должен размыкать фазный провод, поскольку размыкание нуля нередко приводит к морганию лампы.

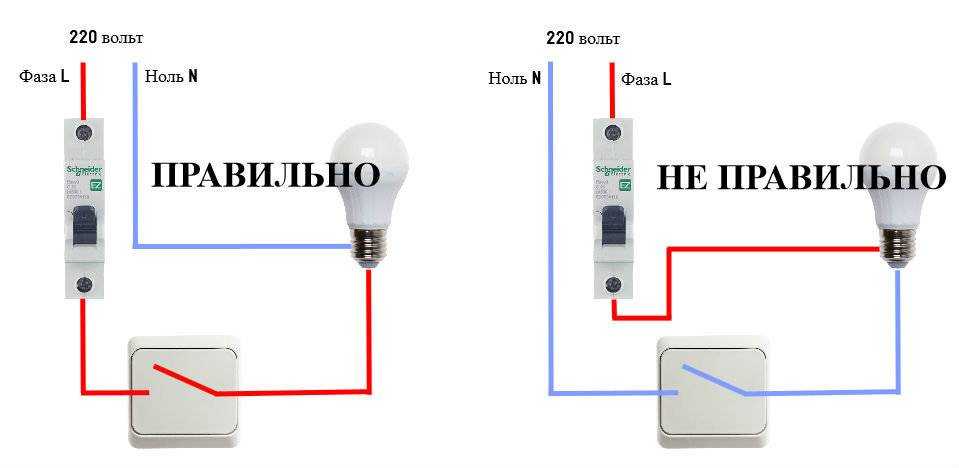

Подключено неправильно: ноль размыкается на выключателе.

Требуется переподключить устройство, пустив на него ноль, а фазу на выключатель. Иногда достаточно просто поменять контакты местами, но нередко возникает необходимость проложить кабель заново.

Подключено верно: на выключателе рвется фазный провод.

Если лампа находится на большом расстоянии от выключателя, мерцание может провоцироваться наведением ЭДС на питающие провода. Наводка происходит от расположенных поблизости кабелей, электроприборов или гаджетов. Особенно сильное воздействие на схему оказывают источники радиоволн, магнитных полей и беспроводных сетей.

Мерцания выключенной лампы

Причина мерцания чаще всего кроется в использовании выключателя с подсветкой

Важно знать, что для реализации этой функции в конструкции выключателя предусмотрена неоновая маломощная лампочка, которая подключена параллельно с клавишей включения/отключения LED -лампы

При выключенном приборе ток идет через лампочку подсветки и затем поступает на вход драйвера, и через диодный мостик на сглаживающий конденсатор, который постепенно заряжается. Как только разность потенциалов на его входе и выходе достигнет некой величины, срабатывает схема стабилизации, и напряжение поступает на светодиоды, заставляя их заработать на долю секунды, в течение которой конденсатор успевает разрядиться.

Демонтаж подсветки

Самый простой способ — убрать лампочку подсветки. К сожалению, он годится не для всех выключателей: существуют современные модели, в которых это невозможно. Кроме того, иногда подсветка нужна: она дает возможность быстро найти выключатель в темной комнате.

Жесткое подключение

Лампочка подсветки подключается независимо от LED-лампы к фазовому и нулевому проводу. Так она будет работать постоянно, независимо от того, включен светильник или нет, а сам светильник навсегда избавится от мерцания.

Недостаток метода — потребуется прокладка дополнительного провода, что не всегда удобно.

Замена обычного выключателя проходным

В этом случае при одном положении переключателя будет работать светильник, а при другом — загораться подсветка. Метод потребует покупки переключателя, но полностью исключает возможность мерцания, даже если его причина не связана с подсветкой.

Шунтирование светильника

То есть, подключение параллельно с ним нагрузки с меньшим сопротивлением. Основной ток в этом случае будет идти через нагрузку, а того тока, что останется на долю светильника, не хватит, чтобы зарядить конденсатор.

В качестве шунтирующей нагрузки можно использовать:

1. Простую лампочку накаливания. Метод подходит для случая, когда имеется несколько светильников, включенных параллельно, например, в люстре: вместо одного из них просто ставится обычная лампа. Способ решения проблемы прост, но у него есть недостатки: в этом случае об экономии энергопотребления можно забыть. Кроме того, современные осветительные приборы далеко не всегда рассчитаны на такой аксессуар, как лампа накаливания, разогревающаяся до высоких температур.
2. Резистор с сопротивлением 1 мОм и мощностью около 2 Вт. Резистор изолируется термоусадкой и подключается прямо в распределительной коробке, между нулем и фазой, параллельно светильнику. Метод имеет примерно те же недостатки, что и в предыдущем случае: приводит к дополнительным затратам электроэнергии, которая пойдет на нагрев резистора. Кроме того, небезопасно такое наличие источника тепла в распределительной коробке вблизи проводов.

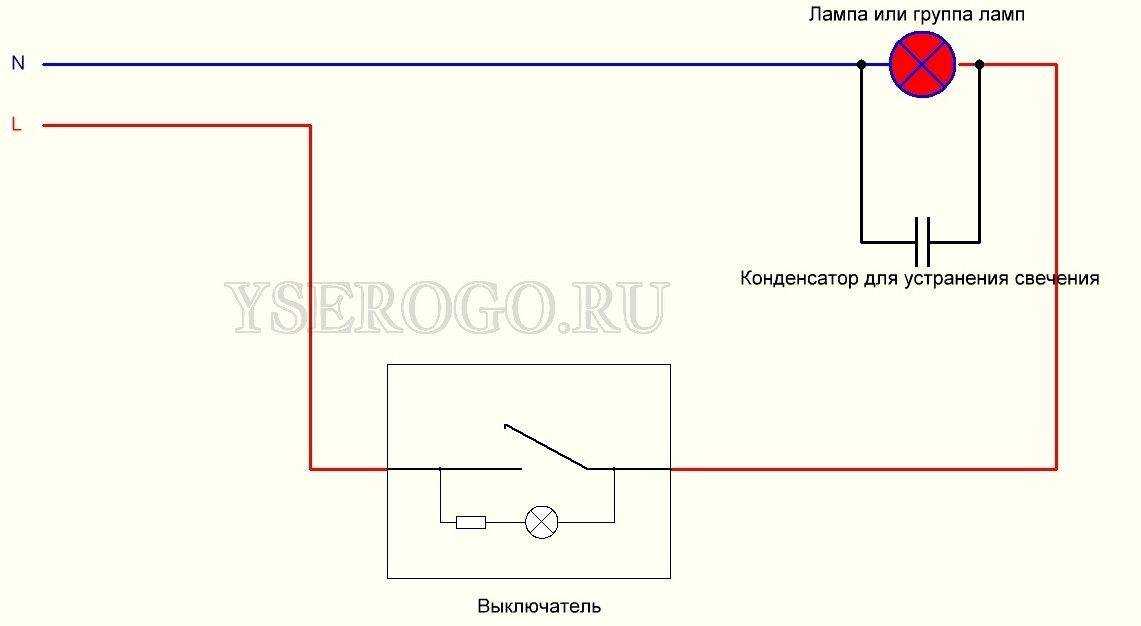

3. Конденсатор, емкость которого находится в пределах от 0, 01 мкФ до 1 мкФ, а напряжение — 630 В. Это самый экономичный и безопасный способ шунтирования. Во-первых, являясь реактивным сопротивление, конденсатор никак не повлияет на показания счетчика и, во-вторых, не будет нагреваться. Чем больше емкость конденсатора, тем надежнее шунтирование, но с увеличением мощности увеличиваются и размеры радиодетали. Конденсатор нужен керамический или бумажный, электролитические не годится, поскольку они восприимчивы к резким изменениям напряжения и могут взорваться. Если же в качестве шунта выбирается именно электролитический конденсатор, его запас напряжения должен быть достаточно велик.

Если мигает при отсутствии подсветки

В этом случае следует проверить, не пролегают ли в одной штробе другие провода, кроме тех, что подводят питание к LED -светильнику. Дело в том, что питающий провод большой длины может стать своеобразной антенной, а лежащие рядом провода под напряжением создавать слабое электрическое поле. В результате на контактах фильтрующей емкости создается напряжение, приводящее к включению светодиодов.

Существует еще одна причина, почему мигает светодиодная лампа во включенном состоянии, связанная с недостатками проводки: неверное включение светильника в сеть. Необходимо, чтобы фазовый провод был заведен на выключатель, а нулевой — на лампу, в противном случае схема, ответственная за пуск лампы, будет постоянно под потенциалом, и избежать мерцания не удастся.

Устранение причин свечения лампы

При устранении возникшей проблемы следует действовать, исходя из сложившихся обстоятельств. Если светодиодная лампа светится при выключенном выключателе – прежде всего, анализируются причины, вызвавшие этот эффект.

Так, в ситуации с выключателем с подсветкой рекомендуется заменить его другим изделием, не имеющим встроенной неоновой лампочки (светодиода). Такая замена будет оправданной, поскольку продлит срок службы сравнительно дорогих LED приборов и лент.

А можно сделать еще проще, перекусив бокорезами провод, подающий питание на встроенную лампочку. При желании допускается совсем убрать внутреннюю подсветку, демонтировав с выключателя этот элемент.

Токи утечки от встроенного в выключатель осветительного элемента в этом случае уменьшаются настолько, что свечение или моргание прекращаются.

Во остальных случаях разбираться придется с электрическими схемами подключения ЛЕД осветителей. Если причиной того, что лампы светятся при выключенном клавишном приборе, является неисправность проводки – прежде всего, потребуется определиться с местом утечки. Такой поиск (даже при отключенном от линии питания кабеле) связан с большими сложностями.

В данной ситуации, после того как окончательно установлено, почему моргает светодиодная лампа, придется воспользоваться косвенными методами устранения этого эффекта. Один из таких «не прямых» методов избавления от моргания – включение конденсатора параллельно лампе для устранения утечек. Правильно подобранная емкость обеспечит получение малого реактивного сопротивления, блокирующего основные токи через нагрузку.

В заключение отметим, что после определения причины, почему горит светодиодная ЛЕД лампа, устранить эту неполадку будет значительно проще. Кроме того, для решения проблемы (почему горят LED лампы) потребуется внимательно изучить приведенные в этой статье рекомендации.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла22Не помогла3

Как устроена экономка

В отличие от обычных ламп накаливания, которые питаются от сети переменного источника питания, современные люминесцентные и светодиодные лампы работают только на постоянном выпрямленном напряжении. Многие, наверное, задаются вопросом, где же тогда находиться выпрямитель. Ответ на этот вопрос находится в самой энергосберегающей лампе.

Если выкрутить цокольную часть светодиодной лампы, то можно заметить электронную плату, которая непосредственно выполняет функцию выпрямителя.

Принцип работы данного схемы происходит в таком порядке, переменный ток поступает вход выпрямителя, а на выходе уже получаем постоянное выпрямленное напряжение. Для сглаживания пульсации, в цепи устанавливают сглаживающий конденсатор, вследствие которого в выключенном свете энергосберегающая лампа мигает.

Поиск причин

Для многих может оказаться загадкой, почему моргает светодиодная лампочка при выключенном свете. Ведь пользователь своими манипуляциями с выключателем фактически разрывает электроцепь, и к потребителю фактически не поступает больше ток. Существует несколько причин, по которым лед светильник мигает в выключенном положении.

Фактор неисправной проводки

Когда светодиодная лампа мигает с какой-либо произвольной частотой, то предварительно выясняют, куда подключается фаза питания: непосредственно к плафону либо к одному из контактов выключателя.

Схема подключения

После исправления данного положения проблема может остаться. В этом случае разобраться, почему моргают светодиодные элементы, помогают наводки в сети (наведенное напряжение). Потенциал проявляется даже на неподключенных проводах, но при располагающейся рядом с ним иной силовой линией. Стоит озаботиться заменой силовых кабелей, если используется в цепи выключатель, не имеющий индикативного свечения.

Эксплуатация выключателей, имеющих подсветку

При смене лампы накаливания на ЛЕД-систему пользователи получают то, что светодиодные лампочки мигают. Это происходит в виде мгновенных вспышек небольшой мощности. Эффект проявляется по причине прохождения микротоков в сети даже в положении «Выкл». Имеющаяся в наличии электроцепь замыкается на источнике питания светового индикатора, расположенного в выключателе. При этом конденсатор постепенно накапливает заряд от такой сети.

Схема выключателя с подсветкой

Перебороть это можно самостоятельно. Достаточно спаять параллельно с источником света конденсатор нужной емкости или резистор. Обычно схему размещают с тыла выключателя или же прячут все в патроны, если там есть место. Когда светодиодная лампа моргает после выключения, ставят конденсатор, имеющий емкость в пределах 0,11-1,1 микрофарад, рассчитанный на эксплуатацию в 630 В. Предпочтительней выбирать модели 105-630V или подойдет 104-630V. Оба они металлопленочные. Плюсы подобного решения очевидны:

• не набирает температуру;
• сглаживает возможные сетевые шумы от остальных частей сети;
• не использует активную мощность.

Для тех, кто избавляется от того, что моргает светодиодная лампа, при помощи резисторов, то предлагаем воспользоваться элементами, имеющими сопротивление в 1 МОм и с мощностью от половины до одного Вт. Данный резистор занимает в несколько раз меньше места, обеспечивая преимущество в ограниченном пространстве. Его стоимость составляет несколько рублей в розницу.

Необходимо учесть, что новые элементы вносят дополнительный элемент пожароопасности

В процессе монтажа им обеспечивают повышенные меры предосторожности:

• осуществляется изоляция термоусадочной пленкой оголенных концов;
• исключается касание с другими внутренними и корпусными элементами;
• не допускается перекручивание проводов.

Причина, по которой происходит моргание, устраняется более просто в люстре, имеющей блок патронов, соединенных параллельным типом. Для этого не нужны дополнительные электронные детали. Можно вкрутить в один из них обычную низковатную лампу с нитью накаливания. В имеющейся схеме она станет выполнять функцию шунтирующего резистора.

Выключатель с датчиками движения и освещенности также приводит к бликованию лед прибора

Низкокачественные лампы

Качественные лед-лампы стоят достаточно дорого. Этот фактор в нашей стране для определенной категории людей является решающим, чтобы отдать предпочтение более бюджетной стоимости товара. Рынок переполняют дешевые азиатские товары, которые иногда не соответствуют и заявленным на упаковке параметрам.

Нередко блок питания снабжается несоответствующими конденсаторами с емкостью 4,7 мкФ. Они подзаряжаются посредством диодного моста. Достаточно его выпаять и заменить на более качественный аналог, чтобы моргание светодиодных ламп прекратилось.

Почему пахнут или воняют энергосберегающие лампы?

Посторонний запах от энергосберегающей лампы может быть из-за нагрева её пластмассовых элементов. Полупроводниковые элементы блока питания, расположенного в цокольной части лампы, работает в ключевом режиме. Это самый тяжелый в смысле энергетики режим работы переключательных элементов – транзисторов. На плате транзисторы находятся без радиаторов, отвод тепла минимальный, через пластмассовый корпус. Поэтому запах может давать пластмассовые элементы, используемые в электролампе.

В случае обнаружения запаха следует тщательно обследовать источник. Потому что запах может давать не только лампа, а и патрон, в который она вставлена, и изоляция подводящих проводов. Элемент, который издаёт запах необходимо заменить новым, исправным

Важно знать, что патрон, в который вставляется электролампочка, имеет также ограничение по мощности вставляемой нагрузки. Никогда не следует превышать эту нагрузку

Известны также случаи, когда источником запаха являлся лак, который был использован, чтобы покрыть монтажную плату источника питания лампы. Это свидетельство недобросовестности производителя ламп, который решил воспользоваться несоответствующим элементом в составе изделия. Для исключения этого необходимо контролировать стандарты на упаковке лампы, которым лампы должны соответствовать. Чем большему количеству стандартов удовлетворяет лампа, тем лучше. Лампу, издающую неприятный запах, следует заменить.

Запах от энергосберегающих лампочек должен стать причиной поиска возможного очага возгорания. Исправные элементы работают практически без запаха.

Правила безопасности

При проведении любых из представленных действий необходимо соблюдать правила безопасности:

1. Работать с проводкой только после выключения напряжения.
2. Для определения фазы и ноля использовать индикатор.
3. Не касаться оголенных кабелей руками, запуск проводить после проверки правильности подключения.
4. Использовать инструменты с изолированными (диэлектрическими) ручками – пластмассовыми или резиновыми.

0%

От величины напряжения

От величины протекающего через тело тока

Верно! Не верно!

Продолжить »

Нет, я не умею это делать.

Знаю как, но только теоретически.

Да, смогу.

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если ток переменный

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Нет, оно считается условно безопасным

Верно! Не верно!

Продолжить »

Категорически нельзя.

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Можно, но только одной рукой.

Верно! Не верно!

Продолжить »

Нога – нога.

Правая рука – правая нога.

Правая рука – левая нога.

Рука-рука.

Верно! Не верно!

Продолжить »

Почему мигает энергосберегающая лампа при выключенном свете

Энергосберегающие лампы разработаны специально, чтобы экономить электроэнергию. Для их производства применяется специальная технология, благодаря которой они светят ярче, а энергии потребляют меньше.

Для начала нужно разобраться, как работает светодиодная лампа и как она устроена. Она состоит из следующих частей:

• стеклянной колбы;
• наполнения из инертных газов и паров ртути;
• люминофора;
• электронной платы;
• корпуса;
• цоколя.

В обычном состоянии лампа работает от постоянного напряжения, которое попадая на электроды, способствует образованию электронов. Электроны, ударяясь о молекулы газа, образуют ультрафиолетовое излучение. Обычным человеческим глазом его невозможно увидеть, а благодаря люминофору, который нанесен на стенки колбы, излучение превращается в свет.

Благодаря конструкции светодиодной лампы, происходит преобразование переменного напряжения в постоянное. Электронная схема включает в себя вмонтированный диодный мост, проходя через который ток становится постоянным. Присутствует определенная пульсация, которую нужно сгладить. Для этого применяется сглаживающий конденсатор.

В большинстве случаев, именно его наличие объясняет, почему может моргать светодиодная лампочка, которая находится в выключенном состоянии.

Выводы и полезное видео по теме

В первом ролике можно увидеть, как моргает лампа и получить дополнительную информацию о том, что нужно делать:

В следующем видеоматериале рассказывается об одном из способов устранение неполадки, а именно о замене фильтрующего емкостного конденсатора:

Видео-сюжет об ошибках подключения выключателя, которые могут  приводить к морганию ламп:

Разобраться в причинах мигания лампочка при разомкнутой цепи электропитания относительно просто. Для этого человеку необходимо обладать умеренным запасом специальных знаний и навыков. Но искать проблему необходимо оперативно, как и устранение выявленных недочетов.

Так как почти любая неисправность может быть потенциально опасной для людей. Кроме того, несвоевременное устранение ведет к дополнительным финансовым потерям.

Пишите, пожалуйста, в находящейся ниже блок-форме, задавайте вопросы, размещайте фото по теме статьи. Расскажите, как вы определили причину мигания лампочки. Опишите, каким образом устранили проблему.

Что такое регулятор температуры теплого пола?

Ответ. Регулятор температуры теплого пола, он же термостат или терморегулятор — это прибор, который отвечает за поддержание заданной температуры в системе теплых полов. Подробнее о терморегуляторе и принципе его работы читайте в статье «Терморегулятор теплого пола».

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
