Как убрать мерцание светодиодных ламп: в выключенном состоянии и во время работы, способы устранения проблемы

Как влияет заниженное напряжение сети на мерцание светодиодов

Здесь работает тот же принцип, что и у «севшей батарейки», которая долго не проработает. Любой драйвер питания создается для эксплуатации в определенном диапазоне рабочего напряжения и имеет какой-то свой резерв.

У дорогих моделей создан запас побольше, а на бюджетных — ограничен, а то и занижен. Это необходимо учитывать.

Особенно характерно некачественное электроснабжение с просадками амплитуд для жителей сельской местности с протяженными воздушными линиями электропередач.

Такова суровая реальность, но ее можно исправить. Как поднять заниженное напряжение сети до 220 вольт в частном доме я специально изложил в отдельной статье. Читайте там.

Для нормальной работы светодиодной лампы необходимо создать ей оптимальное питание. Поэтому с проверки его величины я рекомендую начинать процесс ремонта и поиска места неисправности.

Уровень должен укладываться в 207÷253 вольта. Причем на нижних значениях некачественные драйверы могут уже нестабильно работать.

Почему моргают светодиодные лампы от брендовых производителей?

При низком напряжении в сети, даже при достаточной ёмкости конденсатора, может появиться мерцание, поскольку из-за снижения амплитуды конденсатор попросту не будет успевать подзаряжаться.

Такие скачки напряжения эпизодичны, но если они вызывают дискомфорт, помочь может установка стабилизатора напряжения.

Если все неполадки устранены, а светодиодные лампы моргают при включении всё равно, проверьте контакты на патроне и выключателе. Возможно, плёнка окисла просто ухудшает контакт в месте соединения.

Крайне редко бывает, что мигает не вся лампочка, а лишь часть светодиодов. Почему моргает светодиод, когда соседние кристаллы светят нормально? Эта проблема возникает, если при сборке матрицы использовались несколько типов кристаллов с разным номиналом питания. К сожалению, бороться с этим не возможно, наиболее вероятно часть светодиодов вскоре попросту выйдет из строя.

Моргание светодиодных ламп с небольшой частотой, различимой глазом, выявляется сразу и вопрос лишь в поиске причины.

Выявление проблематики

Чаще всего недостаток проявляется у купленной небрендовой китайской лампочки. Небольшая пульсация может быть заметна даже в выключенном состоянии. Стоит учесть, что подобное явление встречается и при установке световой продукции популярных торговых марок. В таком случае причина может крыться не в самом изделии.

В обычных люминесцентных или классических лампах накаливания эффект мерцания при выключенном выключателе или тем более выключенном полностью отсутствует. Это связано с тем, что внутри них нить накаливания играет роль активного сопротивления. Светодиодная лампа мигает за счет более сложной конструкции и большего количества элементов внутри нее.

Светодиодные приборы в выключенном положении получают ток, который перемещается между цоколем и преобразователем, далее на его пути встречаются соединенные последовательной схемой светодиоды.

Устройство лед прибора

От степени усложненности схемы преобразователей зависят такие важные параметры:

• качество поступающего напряжения;
• степень стабилизации;
• тип тока.

Высококлассные энергосберегающие лампы оснащены продуктивными драйверами, превращающими переменное напряжение, поступающее по электросети, в постоянное со стабильными характеристиками. При этом устраняются негативные факторы:

• перепады значений;
• сглаживаются помехи;
• устраняется внешнее воздействие.

Мигает светодиодная лампочка при выключенном свете в более дешевых конструкциях. В них взамен драйверов располагается блок питания с вмонтированным конденсатором для гашения колебаний и мостиком из диодов. Для подавляющего большинства случаев мерцает светодиодная система именно такой конструкции.

ВИДЕО: Как устранить причину мигания энергосберегающей лампы

Почему моргает энергосберегающая лампочка при выключенном выключателе: причины

Энергосберегающие лампы – достойная замена обычным лампам накаливания. Но, не смотря на многие положительные качества, они обладают рядом отрицательных. Наиболее распространённым является мерцание лампы после того, как выключатель выставлен в положение «выключен».

Мерцание может вызвать и некорректный электромонтаж. Это значит, что выключатель в схеме с осветительным прибором в котором происходит мерцание, прерывает не как обычно фазу, а ноль. Данная проблема устраняется легко. Если есть базовые знания электромонтажа, то можно выполнить эту работу самостоятельно. Если навыков нет, можно вызвать для этого профессионала.

Промокоды со скидками на светильники

Виды и причины мигания светодиодных ламп

Светодиодные источники света могут моргать после включения из-за состояния электросети или низкого качества источника света.  Если светодиодная лампа замигала во время работы при установке ее в патрон на замену лампы накаливания причинами могут быть следующие:

• низкое напряжение питающей сети;
• искрение в клеммниках, патроне за счет окисления или слабости контактов;
• работающий сварочный аппарат или мощный импульсный блок питания рядом;
• выключатель разрывает в нулевой провод, фаза поступает на диодную лампу;
• индикатор подсветки установлен в выключателе;
• в цепи задействован диммер.

Кроме сетевых причин мерцания существуют и другие, связанные с конструкцией светодиодного изделия. Простейший драйвер плохо стабилизирует ток. Изделие с неисправным драйвером (с высохшим электролитическим конденсатором) не держит напряжение на полупроводнике. Разберёмся, почему может мигать исправная светодиодная лампа во включенном состоянии, какими могут быть причины и как их устранить.

Влияние низкого напряжения сети на мерцание светодиодов

Если напряжение электрической сети ниже 220 вольт, источники света простым драйвером не смогут стабильно держать на каждом светодиоде номинальное напряжение. Конденсатор, шунтирующий кристалл, заряжаться будет дольше, будет проявляться мерцание.

Дорогостоящие светодиодные источники света, с диапазоном рабочего напряжения от 180 до 250 вольт имеют сложную схему драйвера, которая за счет обратных связей вытягивают необходимый рабочий ток диодов. При сильных и частых посадках напряжения проблему с мерцанием всех источников света поможет решить стабилизатор напряжения.

Наведенное напряжение

Уложенные рядом в один кабельный канал провода различных по мощности бытовых приборов во время прохождения по ним переменного электрического тока образуют каждый свое электромагнитное поле. Поля взаимодействуют друг с другом, образуя в соседних проводниках ток.

Для мощных силовых потребителей, таких как электрокотлы или насосы, наведенные токи не влияют на их функционал. Большие токи силовых кабелей таких агрегатов, в сети освещения со светодиодными лампами, могут наводить достаточный для нарушения работы драйверов помехи. Из-за наведённого напряжения, светодиодный источник начинает мигать и быстро выходит из строя.

Как влияют на качество светодиодного освещения импульсные блоки питания

Блоки питания современной бытовой электроники для получения постоянного тока преобразуют сетевое питание 50 Гц в ток высокой частоты. Затем выпрямляют и распределяют по номиналам различных потребителей в электрической схеме прибора.

Оградить питающую сеть от влияния высокочастотных помех должны фильтры на входе в ИБП состоящий из дросселей и емкостей. Неисправный или неправильно рассчитанный фильтр искажает работу ламп на светодиодах, особенно с простыми по схеме драйверами. Временное отсоединение из розеток бытовых приборов может помочь выявить проблему с миганием светильников.

Проблемы с электропроводкой и дребезг контактов

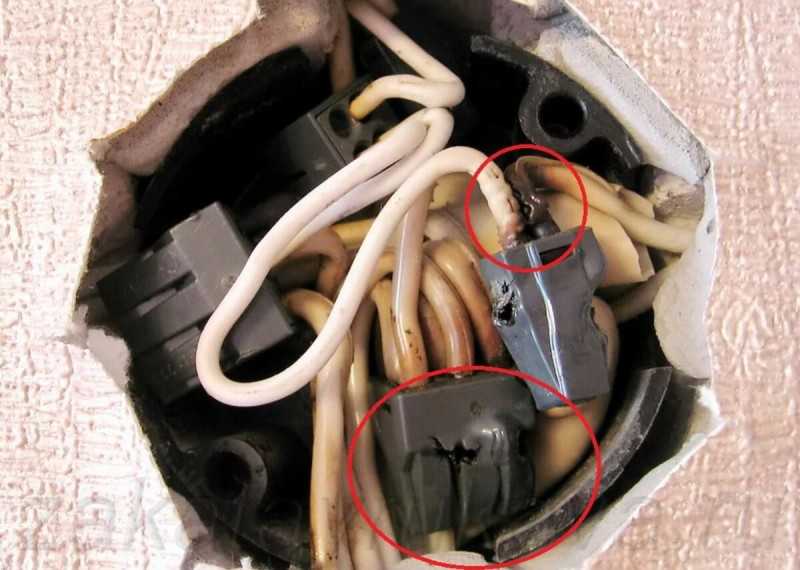

Качество выполнения монтажа электрической сети сильно влияет на работу LED изделий. Правильно подобранные сечения проводов, надежность соединений – всё это влияет на работу драйвера. У надежных источников со сложными драйверами может и не проявляться пульсация от некачественного монтажа электропроводки. В свою очередь бюджетные варианты не прощают потери напряжения от плохо выполненной сети.

Перегрев и плохой контакт в пружинных клеммах

Также следует проверить выключатели, задействованные в схеме питания мерцающей лампы. Плохо затянутые клеммы проводов, дребезг контактов в самом выключателе электроника драйверов воспринимает, как включение-выключение, и запускает переходные процессы, приводящие к мерцанию.

Повреждение при монтаже изоляции проводов или подгорание ее в результате эксплуатации приводит к утечкам тока и образованию искрения. Пренебрежение ПУЭ, когда выключатель разрывает нулевой провод, а не фазный, приводит к нестабильной работе LED ламп. Это проявится при замене лампочки накаливания на светодиодную.

Диммирование светодиодных ламп и мигание света

В схеме освещения, для регулировки яркости, может приняться диммер, который уменьшать и увеличивать напряжение, подаваемое на источник света. Все лампы накаливания, из-за своего устройства и принципа работы, корректно работают с диммером. В свою очередь LED источники не все могут работать с пониженным напряжением, и в схеме с диммером корректно работать не будут, и будут мигать, как при пониженном напряжении. Если светодиодный источник света можно диммировать, что производитель ставит на упаковку специальный значок.

Значок диммера на упаковке

Особенности светодиодных ламп

Кто-то сразу же начинает думать о наличии плохого контакта либо каких-то неполадках люстре. На самом деле причина кроется несколько в иных обстоятельствах. Ее следует искать в конструктивных особенностях самой лампы.

Работа источников света с энергосбережением или светодиодов связана с напряжением 12 вольт, несмотря на то, что она подключена к сети переменного тока напряжением 220 вольт. Процесс преобразования напряжения осуществляется непосредственно в цокольной части самого светового прибора. В нем размещен диодный мост и конденсатор. Подобную конструкцию можно представить следующим образом:

Подключение подсветки на основе светодиодных либо неоновых лампочек имеет свои особенности

Даже если снять нагрузку на питающую цепь, в определенном количестве продолжают существовать микротоки. Их совсем немного, но этого вполне хватит для накопления конденсатором определенной зарядной величины.

Ее будет достаточно для осуществления «старта» лампы. Источник света будет гореть. Но его слишком мало для подачи достаточного питания для свечения. Поэтому свечение быстро прекращается. Попытки «загореться» источник света будет предпринимать до тех пор, пока не разрядится конденсатор. Наблюдая подобное явление, говорят, что лампа «моргает».

Имеют место случаи, года лампа после выключения начинает светиться тусклым накалом. Такой эффект объясняется наличием недостаточного сопротивления в цепи накала. Подобное обстоятельство приведет к такой ситуации, при которой осуществляется поддержка лишь незначительной величины при зарядке конденсаторного элемента.

Питание отключено, а источник света горит слабым накалом. Наиболее часто это характерно для ЛЕД ламп, а способы устранения идентичны той ситуации, при которой лампа моргает.

Почему моргают выключенные лампочки

Почему такое бывает и устранение дефекта ламп. Причиной такого явления, когда светодиодная лампочка мигает при выключенном токе, является неисправность проводки либо наличие выключателей с подсветкой.

Обе эти причины имеют одинаковые последствия, они пропускают незначительный импульс, который подзаряжает стартер и светодиодная лампочка моргает. Свет после подачи тока включается на долю секунды и угасает из-за недостаточного тока для запуска. Очень часто устройства неправильно себя ведут в выключенном состоянии.

Как решить такую проблему, когда выключенная лампа мигает:

Он будет добавлять необходимое сопротивление, которое предотвратит прохождение случайных импульсов к светодиодной лампочке. Подключить его можно напрямую возле лампочки либо установить возле выключателя.

Также одним из довольно простых вариантов, является заменить одну лампочку, которая ближе всего к точке входящего напряжения на обычную лампу накаливания. Она будет забирать все импульсы на себя, и предотвращать моргание.

Промокоды со скидками на светильники

Следующий вариант решения, сделать подсветку независимой от выключателя. Подсветочный диод необходимо подключить к сети напрямую. В таком случае он будет светить постоянно, и потреблять незначительное количество электроэнергии при выключенном состоянии.

Для решения проблем с некачественной проводкой, следует проверить все соединения. Лучше всего найти все возможные на данной линии и перемотать, хорошо заизолировав.

Очень распространённой причиной является ошибка установки выключателя. На разрыв устанавливают ноль, что абсолютно не допустимо. Тогда выключение может не остановить работу лампочки, и светодиодные устройства мигают, так как будут постоянно подзаряжаться.

Если в помещении, где размещена светодиодная лампочка, которая мигает, слишком повышенная влажность, то в проводке могут возникать паразитирующие импульсы тока. Маловероятно но всё же, возможно, мигание лампочки в выключенном состоянии, когда поблизости есть источники сильных электромагнитных волн, такие как радиостанции, мобильные вышки и прочие.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Если осветитель с использованием светодиодов продолжает моргать и после добавления в схему нормального моста-выпрямителя, тогда проблема, скорее всего, в конденсаторе. Если же вам что-то непонятно, пишите мне!

Опасность мерцания

Если вы обнаружили, что при выключенном свете ваша светодиодная лампочка мигает, надо выяснить, почему именно так происходит. Это сделать необходимо, так как продолжительное мерцание имеет следующие негативные моменты:

ухудшение общего самочувствия человека и расстройства сна. Помимо этого наблюдается снижение трудоспособности, утомляются глаза и начинает болеть голова;

снижение срока службы самого источника света. Из-за того, что изделие мигает, повышается риск выхода из работы его комплектующих частей. Если какой-нибудь элемент лампочки выйдет из строя, заменить его будет невозможно. Придется покупать новую модель.

Мерцание

Не всегда можно заметить невооруженным взглядом то, что источник света мигает при выключенном свете. Поэтому для подтверждения своих догадок можно воспользоваться камерой мобильного устройства. В этом случае при ведении съемки с одного метра можно заметить световые полосы. Кроме этого мигание заметно боковым зрением, особенно при выключенном свете.

Низкочастотное мерцание лампы на светодиодах

Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод. Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.

В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.

Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.

Устройство и принципы работы энергосберегающих лампочек

Современная промышленность выпускает две разновидности энергосберегающих ламп — люминесцентные и светодиодные. Они отличаются по внутренней начинке, но обе способны функционировать в широком диапазоне токовый значений. Разброс может достигать десятков Ампер. И ртутные, и светодиодные лампочки дают яркий свет, потребляют немного электричества.

Принцип работы люминесцентной лампочки

Энергосберегающие источники освещения базируются на свойстве ртутных паров светиться. Принципиальные особенности люминесцентной лампочки:

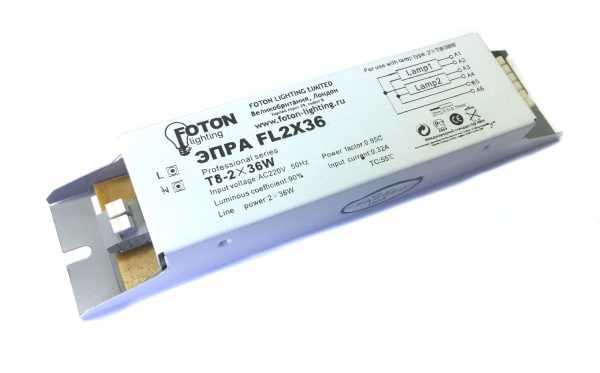

1. При подключении электропитания ток направляется через электронный пускорегулирующий аппарат (электронный балласт). Предназначение ЭПРА — придание току нужных параметров, разогрев электродов. В аппарате ток трансформируется и подается на электроды.
2. Благодаря покрытию смеси оксидов металлов на вольфрамовых электродах происходит ионизация ртутных паров. Реакция осуществляется в стеклянной колбе. Ртутные пары издают ультрафиолетовое свечение.
3. Стеклянные стенки колбы покрыты люминофором, который превращает ультрафиолетовый спектр в заданный. Нужный спектр зависит от химических составляющих люминофора.

Принцип работы светодиодной лампы

Компоненты светодиодной лампочки включают цоколь, преобразователь тока и светящиеся элементы. Источник освещения — светодиодная лента, представляющая собой гибкую плату, в которой на одинаковых друг от друга расстояниях вмонтированы светодиоды. Под воздействием электричества светодиоды (аналоговые полупроводники) издают свечение.

Светодиодные лампочки безопаснее люминесцентных в экологическом отношении. Для изготовления люминесцентных устройств используются ртуть и оксиды металлов, а эти вещества опасны для живых существ. Именно по этой причине энергосберегающие лампочки нельзя смешивать с обычным мусором. Такие источники света подлежат специализированной утилизации.

Светодиод представляет собой очень маленький химически нейтральный кристалл, установленный в прозрачный корпус. Кристалл присоединен к металлическим контактам. Диоды безопасны, поскольку в них отсутствуют вредные элементы. Будучи подключенными к электросети, кристаллы издают яркое свечение, хотя из-за их небольшого веса выделяемая тепловая энергия ничтожна. Наибольшая температура разогретого светодиода не превышает 60 градусов.

Светодиоды способны светиться только при малом токе, поэтому на них устанавливают специальные конденсаторы. Такие устройства позволяют лампе включиться не сразу, а лишь когда ток приобретет нужное пороговое значение. Зачатую причина мерцания светодиодной лампы в какой-либо поломке в ЭПРА.

В выключенном состоянии

В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.

Мигание устраняют несколькими способами:

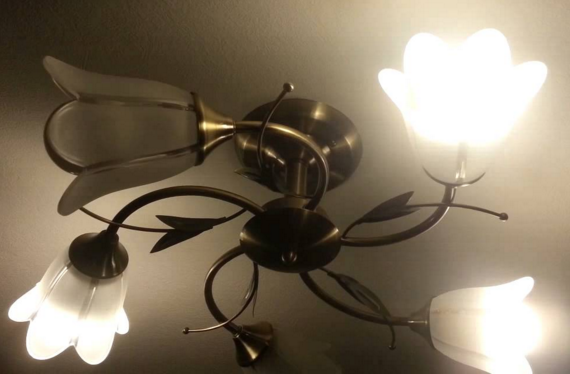

• включением нескольких ламп на один выключатель, например, в люстре;
• отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

Некачественные светодиодные лампы

Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.

Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.

Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.

Из-за подсветки выключателя

Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.

Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.

Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.

Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка — подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.

Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.

Проблемы с электрической бытовой проводкой в старых зданиях

Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.

Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.

Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.

Пример перепутанных фазного и нулевого проводов в электропроводке.

Краткая информация о принципе работы led-ламп.

Несовершенства в работе объясняются сложностью физических процессов, которые вызывают свечение. Светодиод  — главный элемент источника света – состоит из двух полупроводников. В первом из них преобладают отрицательные электроны, а во втором – положительные ионы. Ток через них может протекать только в одном направлении. И когда он проходит через границу соприкосновения полупроводников, то электроны переходят на новый энергетический уровень. Выделяется энергия в виде фотонов – глаз видит свет.

Схема появления оптического излучения в LED-элементе

При работе лампы электрический ток до светодиодов проходит путь через цоколь и драйвер. Драйвер – конструктивный элемент, который обеспечивает стабильную работу источника света при перепадах в электрической сети. Стабилизация электрических параметров зависит от качества драйвера. Идеальный преобразователь должен стабилизировать любое скачущее напряжение и частотные помехи.

На непрерывность светового потока влияет также охлаждение светильника. Ведь при работе светодиоды нагреваются. А чем теплее LED-элемент, тем хуже он светит. Поэтому хороший радиатор у светодиодного источника света  и естественная вентиляция светильника помогают стабилизировать свечение.

Подробнее про конструкцию можно прочитать в статье: «Светодиодные лампы: устройство, принцип работы, принципиальная схема, виды, характеристики».

Ремонт led-лампы: как ее разобрать и проверить

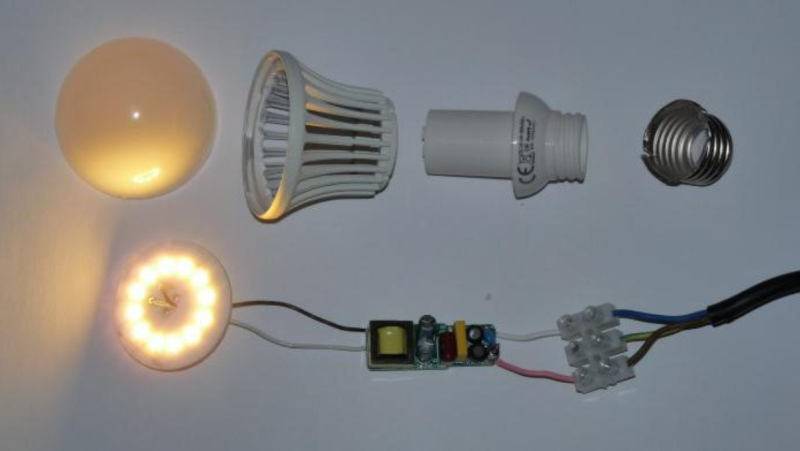

Разобранный источник света.

Из вышесказанного понятно, какое значение имеет качество при покупке светодиодного источника света. Если вы не уверены в качестве своей лампы или она уже сломалась, то попробуйте ее разобрать, проверить и отремонтировать.

Конструкция LED-лампы.

Для разборки понадобятся шило, шприц с иголкой и растворитель. Растворитель необходим для удаления герметика, который крепит рассеиватель к корпусу

По кромке рассеивателя надо осторожно провести шилом. А из шприца потихоньку вливать туда растворитель

Выждать 3-5 минут. Затем следует покрутить рассеиватель и снять его. Если рассеиватель не приклеен, то достаточно его аккуратно провернуть и снять.

После разборки внимательно осмотрите светодиод. Если увидите на каких-то из них черные точки, значит, он сгорел. Его можно выпаять и заменить на исправный. Как это сделать рассмотрим ниже.

Если с диодами все в порядке, то обращаем внимание на драйвер. Часто испорченные конденсаторы видно визуально – они лопаются или вздуваются

В ином случае для поверки работоспособности элементов схемы нужно их выпаять. Не стоит выпаивать все элементы сразу. Удобнее это делать по одному, чтобы избежать путаницы. При этом номинальное значение сопротивлений указывается на самой плате, а емкость конденсаторов – на корпусе детали.

Выпаянные элементы необходимо прозвонить мультиметром. Если есть отклонения от номиналов, значит, деталь подлежит замене. Радиоэлементы также подлежат замене – новые детали аккуратно впаиваются на место сгоревших.

Как паять светодиоды.

Удобнее всего это делать при наличии паяльной станции или фена. Но можно и паяльником, просто это потребует больших навыков поверхностного монтажа.

Итак, сгоревший элемент можно прогреть и удалить двойным жалом паяльной станции. Или прогреть феном и снять пинцетом. В случае использования простого паяльника нужно слегка его усовершенствовать. Накрутите медный провод диаметром 1-2 мм на жало. Концы проволоки заточите и залудите.

Модернизированный паяльник для пайки диодов.

После этого зачищаете контакты от остатков старого припоя. Затем наносите специальную паяльную пасту. После этого на это место располагается новый светодиод. Главное – монтировать LED-элемент с аналогичными характеристиками и соблюсти полярность. Прогреваете новый диод феном и прижимаете пинцетом.

При использовании паяльника  после зачистки контактов стоит нанести на них флюс и паять новый элемент. Все – элемент припаян! Осталось проверить работоспособность источника света и пользоваться им дальше.

Замена параметров цепи питания с оставлением подсветки

Не каждая конструкция выключателя с подсветкой предполагает наличие платы. В некоторых из них параллельно с кнопкой впаивается сопротивление. Если его из цепи удалить, то подсветка работать не будет. Но можно и оставить его, изменив параметры. Требуется установка сопротивления от 220 кОм, если в подсветке установлена неоновая лампа и 470 кОм при наличии светодиода.

Для устранения эффекта моргания лампы можно попробовать поменять параметры сопротивления

Помимо этого, необходимо впаять диод IN4007. Катод диода припаивается к резистору, а другой конец — к лампе. Схематично цепь можно представить следующим образом.

Измененная схема цепи питания после впайки в нее диода IN4007

Для устранения моргания и сохранения подсветки старый резистор убирается, а на его место ставится новый вместе с диодом.

Для избавления от эффекта моргания вместо старого впаивается новый резистор вместе с диодом

Низкочастотное мерцание лампы на светодиодах

Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод. Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.

В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.

Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.

Наведенное напряжение

Напряжение- это разность между двумя потенциалами, которые заставляют электрические частицы двигаться по твердому проводнику. Этот процесс связан с модуляцией магнитного поля по контуру проводника. Если в магнитном поле проложен еще один проводник, то он будет подвергаться воздействия наведенного напряжения.

Возникнут противотоки, которые снизят показатели напряжения для конкретных электроприборов.

Это, так называемый, приложенный ток. Его можно наблюдать во время ливня или снегопада на мощных станциях ЛЭП, когда провода проходят в непосредственной близости друг к другу. Если изоляция нарушена, то провода могут продуцировать легкое свечение.

Для того чтобы снизить воздействие наведенного напряжение или приложенного тока, нужно экранировать проводы друг от друга. Лучше всего укладывать каждую линию в отдельный кабельный канал. Эти мероприятия выполняются на стадии проекта и монтажа.

Что делать, если включенный светодиодный светильник мигает?

Актуальной проблемой при использовании в качестве основного освещения светотехнического оборудования на светодиодах является периодическая пульсация светового потока. Почему моргает светодиодный потолочный светильник во включенном состоянии? Это обусловлено характеристиками светодиодной матрицы, пропускающей постоянный электрический ток исключительно в одном направлении в отличие от ламп с нитью накаливания.

От обычной лампочки накаливания свет тоже пульсирует, но электроны в данном случае могут перемещаться в различных направлениях, соответственно, частота мерцания аналогична частоте сетевого переменного электротока (50Гц). Поэтому органы зрения не ощущают такое мерцание. Амплитуда световой пульсации также минимальна благодаря накалу спирали. Поток света от такого источника света имеет только одно направление, соответственно, из-за возникновения изменений сетевого напряжения меняется и яркость освещения.

Разбираемся в проблеме

Многие люди, после покупки светодиодной лампочки замечают, что при выключенном свете (в нерабочем состоянии) она начинает мигать, тем самым негативно сказываясь на сне людей. Причем, в редких случаях, лампа мигает и во включенном состоянии. Почему это происходит, можно выяснить только при детальном ознакомлении с устройством такой лампочки.

Строение лампочки

Такая лампа содержит светодиоды, которые являются полупроводниками и создают оптическое излучение при воздействии на них электрического тока. Сам светодиод излучает свет только в одном цвете, а не сам его спектр

Из-за этого лампочка содержит дополнительно еще и светофильтр, с помощью которого формируется освещение привычного нам дневного света.
Обратите внимание! Цвет получаемого освещения определится химическим составом светодиода.
Сама лампа состоит из следующих компонентов:

• диоды;
• корпус;
• драйвера. Они выступают в роли преобразователя питания. Это связано с тем, что для работы полупроводников нужен постоянный, а не переменный ток.

Таким образом, лампа в нерабочем состоянии мигает только при нарушении работы ее компонентов или при некачественной сборке.
