Как починить светодиодную ленту: виды поломок и способы их устранения

Невозможность заменить светодиоды

При использовании обычной люстры, вы всегда можете заменить лампочки, если вас не устраивает цвет, который она испускает. В светодиодной люстре такого сделать нельзя. Но стоит сказать, что есть люстры, к которым прилагается пульт. С помощью него вы сможете изменить цвет с «тёплого» на «холодный» и наоборот. Но такие люстры стоят намного дороже.

Ещё одним минусом является невозможность изменить яркость освещения. При приобретении обычной люстры, вы всегда сможете купить лампы более высокой мощности. Со светодиодной люстрой такое не пройдёт. Вам придётся пользоваться тем, что было куплено изначально. Увеличить или уменьшить яркость света не получится.

Как правильно отрезать

Минимально возможный сегмент, который возможно отрезать от ленты без потери им работоспособности зависит от напряжения питания, назначения и конструктивного решения производителя. Но примерный шаг резки приведён в таблице:

Напряжение питания (вольт)	Плотность диодов (шт/м)	Шаг разреза (мм)
12	30	50 -100
12	60	50
12	120	25
12	240	12,5 — 15
24	60	100
24	120	50
24	240	25

Примерный шаг резки наиболее распространенных лент

В местах возможного разреза обозначено, как укоротить светодиодную ленту нужное количество сегментов. Там имеются площадки, по середине которых возможен безопасный раздел. Иногда он сопровождается значком ножниц. Аккуратно разрезанные площадки позволят припаять провода или соединить коннектором в необходимую конфигурацию нарезку.

Отрезки минимального отреза различных лент

Разрезать лучше острыми, хорошими ножницами, строительным ножом или скальпелем. Главное не задрать шинки, чтобы можно использовать соединители или иметь достаточно места для надежной пайки.

На некоторых лентах через 0,5 м существуют спайки внахлест проводников. Разрезать в этих местах нежелательно, площадки маленькие. Однако, если есть необходимость разделить бухту, можно сделать это паяльником.

Обычную светодиодную ленту 12 В

Элементарный световой модуль светодиодной полосы на 12 вольт состоит из 3 диодов и резистора (при напряжении в 24 В диодов 6 штук). Это значит из бухты можно нарезать кусочками, которые будут сохранять свой функционал. Место возможного разреза либо обозначено, либо, если внимательно осмотреть изделие определить по контактным площадкам.

Место для разреза светодиодных лент на 12 вольт различных конструкций

Светодиодную ленту 220 вольт

Шаг разреза бухты на 220 В обычно от 0,5 до 2метров. Сам разрез чаще всего отмечен производителем.

Чтобы отрезанный сегмент работал долго, необходимо подобрать ему адаптер с напряжением не более 220 В. Также можно подобрать балластный резистор, чтобы светодиоды получали номинальный, а не завышенный ток. Изделие будет достаточно ярко светиться, но не перегреваться. От этого зависит срок эксплуатации.

Светодиодная лента Подключение светодиодной ленты к сети 220в

40818.12.2022

Цветную RGB ленту

Конструкция цветных лент отличается от простых большим количеством питающих шин. Изделия RGB имеют 4 шины и 4 площадки на границе секторов, RGBW – 5 шин и 5 контактных точек. Аккуратный разрез в обозначенных местах, сохраняет работоспособность отрезка.

Как и в случае с монохромной, разрезать, а потом соединить, светодиодную ленту RGB или RGBW, можно по специальной метке, или же визуально определить секции. Главное при соединении сегментов не попутать шины питания по цветам. Контроллер, управляющий игрой цветов, при ошибочном подключении может вывести из строя источник света или сломаться сам.

Как подключить rgb подсветку
346
Как монтировать и подключить светодиодную ленту
385

Обрезка диодной ленты для ремонта

Одна из положительных особенностей led ленты – ремонтопригодность. При перегорании одного светодиода из последовательного соединения вся секция выходит из строя. Для подсветки с напряжением 220 В это может до 2 метров конструкции, а при 12-вольтовом питании, минимальный сектор в 1,5 см.

Светодиодная лента Как отремонтировать светодиодную ленту

68803.12.2022

Как обрезать светодиодную ленту обозначено на изделии. Вырезав неисправный участок с обеих сторон по местам среза, можно заменить его на исправный сегмент такой же модели. Соединение выполняется пайкой с термоусадкой проводов или монтажными соединителями.

Почему еще могут перегорать светодиодные ленты

Частичные нерабочие элементы светодиодных лент Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.

Часто пользователи элементарно неправильно устанавливают светодиодную ленту. В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают.

Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется.

И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.

В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает 40°С.Необходимо не допускать попадание влаги на открытые ленты.Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.

Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент. Правильное подключение параллельной светодиодной ленты

Правильное подключение параллельной светодиодной ленты

Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету

К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.При подключении особенно пристальное внимание следует уделить соблюдению полярности

Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям. Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо

Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта

Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.

Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины. Правильно рассчитать ток поможет онлайн калькулятор.

Важно правильно выбрать блок питания по мощности в Вт в зависимости от длины ленты Светодиодные ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время. Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования

Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.

Можно Ли Резать Светодиодную Ленту

Светодиодная плата состоит из сегментов, которые можно использовать в качестве независимых источников света

При подключении важно знать, как обрезать светодиодную ленту, если весь продукт не соответствует размеру места установки. Для этого на плате часто есть метки, длина сегментов зависит от модели. Вы можете вырезать источник нужной длины с помощью ножниц или острого ножа

Вы можете вырезать источник нужной длины с помощью ножниц или острого ножа.

Как правильно резать

Каждая светодиодная лента имеет несколько коротких блоков, которые имеют количество цепей и резисторов в зависимости от модели. Светодиоды прозрачные или белые, ограничители тока черные. Между блоками (пунктирная леска и изображение ножниц) часто имеется отметка, по которой можно разрезать полосу.

Предупреждение! Если на передней панели нет отметок, следует проверить внутреннюю часть.

На тонкой полоске удобнее делать острые ножницы с тонкими ножницами. Исключение составляет плата, установленная в силиконовой трубке. Надо прорезать между двумя прокладками. При переключении трудно припаять провода для подключения к другим частям или источнику питания.

На светодиодной полосе каждые 50 см имеются стыки, в которых отдельные блоки взаимосвязаны. Разрезать ленту в этих местах не рекомендуется (прокладки слишком маленькие). Если вам все еще нужно его обрезать, ножницы следует заменить паяльником (паяным соединением).

Обычная светодиодная лента 12V

12 В светодиодная лента состоит из блоков с 3 установленными диодами (в изделиях 24 В. 6 диодов). Это означает, что их можно разрезать на очень короткие кусочки. Изделие режется строго по пунктирным лескам острыми ножницами.

Важно! Если это условие не соблюдается, отдельные устройства не будут гореть, и их будет невозможно подключить. Поврежденный участок придется срезать и выбросить. Вы можете разрезать SMD 335 и DIP на 3 части диодов

Вы можете разрезать SMD 335 и DIP на 3 части диодов.

220 вольт светодиодная лента

220-вольтные светодиодные ленты изготовлены из светодиодов SMD 3528, 2835, 3014, 5050, 5630 и имеют несколько типов, отличающихся принципиальной схемой. Основное отличие от продуктов 220 В. коэффициент резки 0,5,1 или 2 метра. Количество диодов в одном сегменте колеблется от 30 до 120 штук. Вы можете разрезать кусок ленты с помощью ножниц по пунктирным лескам.

VLUU L100, M100 / Samsung L100, M100

RGB цветная лента

Устройство светодиодной платы с RGB и RGBW мало чем отличается от дизайна одноцветной светодиодной ленты. Разница заключается в количестве дорожек, которые проводят ток (в многоцветной полосе от четырех до пяти). Маркирующие площадки имеют буквы «R», «G», «B» и «-» (на полосе RGBW «R», «G», «B», «W» и «-»). Вы можете вырезать кусок из той же полосы, как и из сплошной линии вдоль пунктирных линий.

При подключении к источнику питания и подключению сегментов важно подключить каждый канал к соответствующей цветовой панели. Если это условие нарушается, источник света выйдет из строя из-за разницы в настройках мощности каждого цвета

Обработка диодной ленты для ремонта

В случае отказа во время работы одного диода весь блок перестает светиться. Если в полосе 12 В, имеется 3 цепи, в светодиодной полосе на 220 В. 0,5-2 метра. Источник света можно восстановить, правильно вырезав неисправный блок и установив новый. Необходимо отрезать линии, расположенные с обеих сторон неисправного диода.

Предупреждение! Вы можете использовать специальные крепления или пайку, чтобы прикрепить новый блок.

Использование разъемов позволяет производить ремонт без разборки. Для пайки требуется паяльник мощностью 25 Вт и сечение провода 0,5 м 2. Не допускается использование кислоты, провода должны быть закреплены с помощью термоусадочной трубки.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

Демонтаж светильника;
Изучение технической документации;
Подготовка приборов (список перечислен выше);
Приобретение мультиметра для проверки контактов;
Проведение ремонтных работ в зависимости от проблемы;
Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

Приспособление снимается с потолка или же стены;
Корпус прибора снимается;
Изучается схема электронная (чаще всего дефекты являются видимыми);
Удаляется плафон и другие украшения декоративного формата;
Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.

Преимущества использования соединительных элементов (если сравнивать с пайкой):

невысокая стоимость;
простой монтаж;
избавление от необходимости покупать паяльник, припой и флюс.

К недостаткам можно отнести:

невозможность использовать при необходимости в большом токе для светодиодных чипов;
неустойчивость к окислению;
использование для изготовления не термостойкого пластика.

Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.

По способу подключения коннекторы делятся на:

В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.

Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:

контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
при большой мощности контакты плавятся;
для изделий с большим током использовать нельзя.

Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.

Частые ошибки при использовании коннекторов:

лак на контактных площадках;
подогнутая ножка коннектора;
неверная ширина полосы;
лента не задвинута до конца.

Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.

Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.

Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной линии, а оставляя 2 контакта. Но один отрезок придется выбросить.

Что нужно, чтобы паять диодную ленту?

Для того, чтобы правильно спаять контактные группы LED светильников нужно подобрать необходимое оборудование, расходные материалы, а также соблюсти технологию и технику безопасности во время выполнения работ.

К материалам можно отнести:

Соединительные провода. Для удобства монтажа выбирают разноцветную изоляцию (особенно для RGB светильника). Сечение определяется из условий мощности и длины. Как правило, оно должно быть не ниже 0,2 мм 2 (при длине менее 1 м);
Светодиодная лента. Длина выбирается из конструктивных соображений, но укорачивать ее нужно только в обозначенных местах контакта;
Флюс или флюс-гель. Это вещества, которые используют для первичной обработки поверхности (дезоксидации, снижения поверхностного натяжения, улучшения текучести припоя, защиты от внешней среды). Для работы со светодиодной лентой лучше использовать нейтральные флюсы (Канифоль, СКФ, ЛТИ);
Припой. Металл или сплав, используемый в качестве соединительной среды между концами проводов и контактами диодной ленты. Чаще всего используют оловянно-свинцовые припои типа ПОС;
Силикон, клей. Используются для герметизации соединения, в том случае, если предстоит пайка защищенных светодиодных лент;
Термоусадочные трубки. Полимерный материал, который имеет свойство уменьшаться в размерах при нагревании (например, феном) и обжимать место соединения проводов. Таким образом, обеспечивается надежная его защита.

Читать также: Чем отличается дюбель гвоздь

Для работы нужно использовать следующее оборудование:

Паяльник. Это основной инструмент для пайки, который обеспечивает разогревание припоя. Мощность паяльника не должна превышать 40 Вт (в некоторых источниках приводится цифра 25 Вт). В противном случае существует риск нанести термическое повреждение компонентам диодной ленты. Оптимальная температура, при которой работает паяльник, должна находиться в пределах 260…300°С. Жало необходимо зачистить и залудить;
Клещи для зачистки концов проводов. Позволяют снять оптимальную длину изоляции без повреждения токопроводящей жилы (особенно витой). Так как инструмент этот профессиональный и недешевый, то в быту можно воспользоваться обычным канцелярским ножом, действуя предельно аккуратно;
Фен. Используется для обжимки термоусадочной трубки. Опять-таки, по изложенным выше причинам его вполне можно заменить обычной зажигалкой или спичками, только действовать нужно предельно аккуратно.

Лента горит, но не полностью что делать?

Теперь рассмотрим, почему светодиодная лента горит разным цветом, некоторые секции потускнели, либо полностью погасли?

Если вы столкнулись с такой проблемой – не обязательно менять всю инсталляцию, можно выполнить местный ремонт. Монтаж выполняется двумя способами:

Скрытый — лента скрывается в короб;
открытый метод — находится на поверхности.

Когда источник света скрыт в специальном профиле или на тыльной стороне конструкций, её гораздо проще отремонтировать. Просто найдите границы нерабочей области и обрежьте ленту по линиям разреза (как правильно резать светодиодную ленту).

Если монтаж видимый – приходится отрезать больший участок, чтобы скрыть коннектор. Дойдите до места, где можно незаметно спрятать соединение и от туда начинайте удалять нерабочий участок ленты.

После чего замените кусок аналогичным по мощности, типу и количеству светодиодов. Для этого нужно либо припаять, что не всегда может быть удобным, либо использовать коннекторы.

Основы правильного монтажа

Чтоб не сталкиваться с ситуациями, когда светодиодная лента горит не полностью, нужно рассмотреть основные правила монтажа:

Минимальный радиус изгиба – 5см. Когда вы оборачиваете ленты вокруг тонких трубок или углов, будьте готовы к тому, что она может повредится. Тонкие проводники у её основания не выдерживают таких деформаций.
Не монтировать вблизи зон с повышенной температурой. Частичный выход из строя светодиодной ленты может произойти потому, что вблизи находится отопительная батарея или другой источник тепла.
Плотный монтаж ленты с мощностью более 10Вт на метр – запрещен! Светодиоды хоть и имеют высокий КПД, но более половины их мощности превращается в тепло.

После монтажа включите и дайте ей поработать хотя бы пару часов, периодически проверяя температуру. Если руку начинает обжигать, т.е. поднялась выше 50 градусов – сделайте конструкцию реже. Для достижения большей яркости, воспользуйтесь жесткой полосой 5730(5630) на алюминиевом основании или другими мощными светодиодами.

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

Мультиметр.
Индикаторная отвертка (220V).
Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
Паяльник, олово, флюс пассивный.
Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

Обрыв дорожки.
Перегорел предохранитель.
Пробило диодный мост.
Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

Постоянным.
Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

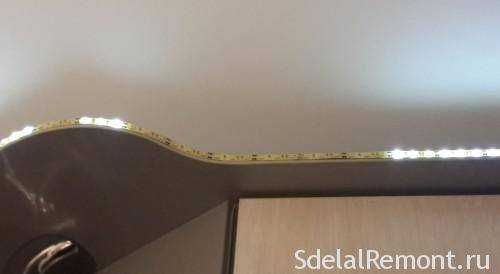

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

Ремонт светодиодной лампы. Подробная инструкция

Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.

Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Устройство светодиодной лампы

Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).

Принцип работы светодиодной лампы

Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже

Схема светодиодной лампы 220В

Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.

Как отремонтировать светодиодную люстру или светильник своими руками

Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.

Ремонт светодиодной лампы своими руками

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.

Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем

При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв

Проверка светодиодов лампы

Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.

Почему моргают светодиодные лампы

Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))

Удачи вам в ремонте светодиодных ламп и светильников на их основе!
