Где резать светодиодную ленту. как обрезать светодиодную ленту

Подбираем блок питания

Блок питания подбирают с учетом потребляемой мощности. Мощность устройства должна быть на 20% больше, чем потребляемая мощность фрагмента, который подключается. К одному блоку можно подсоединить фрагмент длиной до 5 м. В противном случае будет происходить затухание остальной части. Также распространены варианты прибора, которые оборудованы двумя входными (для сети) и выходными клеммами (таких может быть несколько) для ленты. Если необходимо подключить небольшой фрагмент, к примеру, длиной 5 м, тогда используется один блок. Если же нужно использовать больше полос, тогда лучше взять мощный вариант с несколькими выходами. Мощность может составлять более 200 Вт.

В каких местах можно разрезать led ленту? — электро помощь

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

Лента.
Канцелярский нож или острые ножницы.

Как правильно резать светодиодную ленту?

В процессе работы со светодиодными типами лент часто возникает необходимость отрезать часть определенной длины. Такая необходимость связана с тем, что минимальной продаваемой единицей ленты является один метр.

Зачастую те или иные идеи не бывают стандартными и длина требуется произвольная.

У многих потребителей время от времени всплывает вопрос, можно ли осуществлять отрезание светодиодной ленты? В этой статье мы расскажем о том, как правильно это сделать.

Как резать светодиодную ленту?

При работе со светодиодными лентами часто возникает необходимость отрезать кусок необходимой длины. Поскольку продают минимум метровой мерой, а дизайнерская задумка не вписывается в шаблоны, возникает вопрос можно ли резать светодиодную ленту? Цельный кусок без проблем можно превратить в конструктор «Лего» из десятка маленьких сегментов.

Особенности конструкции

Не зависимо от мощности и типа применяемых светодиодов, все ленты рассчитаны на питание от 12В до 24В (частный вариант на 220В в расчёт не берём).

Принципиальная схема:

Как отрезать?

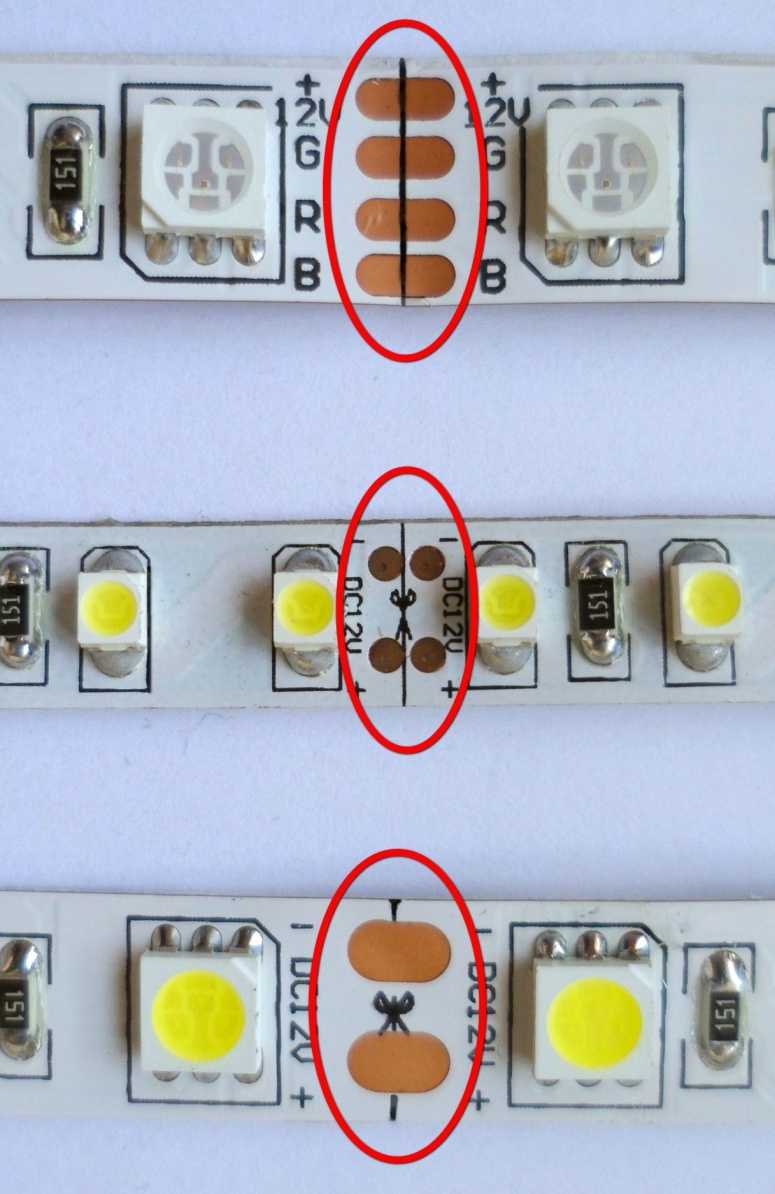

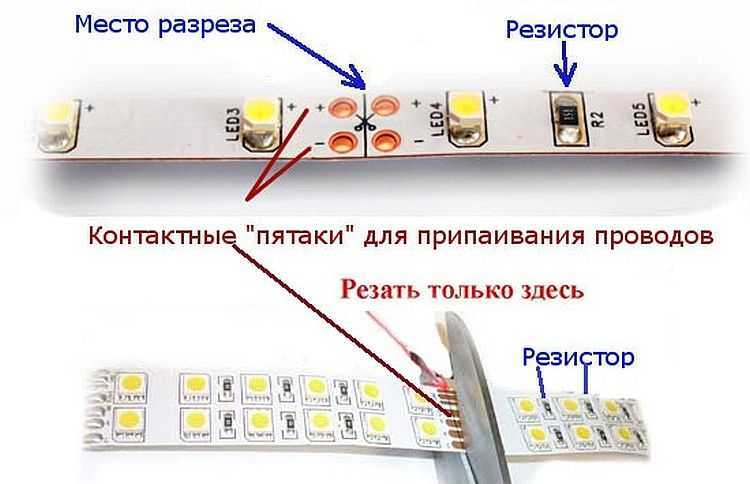

В конце каждого сегмента есть соединительные контактные площадки, между которыми находится линия потенциального разделения.

Любая лента является набором сегментов состоящих из трёх светодиодов и одного-трёх токоограничивающих резисторов. Количество резисторов зависит от того, сколько светоизлучающих кристаллов в светодиоде.

Светодиод 3528 состоит из одного кристалла, поэтому для каждого участка достаточно одного резистора.

В каждом элементе LED 5050 три самостоятельных светодиода, каждый подключается через свой резистор

Обратите внимание, встречаться может от двух до шести контактных площадок. На самом деле для питания таких светодиодов достаточно два провода, но некоторые особо педантичные производители на каждую группу диодов делают отдельный канал питания, как у RGB элементов

Как правильно отрезать цветную (RGB) светодиодную ленту

У RGB ситуация несколько иная, у каждого участка такой ленты четыре контактные площадки.

Важно, что бы при последующем соединении кусков каждый цветовой канал соединялся с соответствующей площадкой. У каждого цвета свои параметры питания и при нарушении соединения возможно выход их из строя

Зачем резать ленту?

Бывает множество ситуаций, в которых понадобится резать ленту. Например, человек хочет установить подсветку к своей клавиатуре, но ленты необходимого размера нет. Лента стандартного метрового размера режется на такие части, которые вам необходимы по размерам и дальше ею можно легко воспользоваться.

Зачем резать ленту

Размер куска полосы со светодиодами определяется местом ее установки. Желаемая яркость достигается выбором типа устройства (размером светодиодов, их количеством).

Поэтому перед монтажом рулон режется кусками необходимой длины, к которым для подключения присоединяются провода.

куски светодиодной лентык содержанию

Как правильно подключить светодиодную ленту ?

Для того чтобы правильно подключить светодиодную ленту нужно соблюдать следующие правила: Светодиодная лента способы подключения КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ! 1) Светодиодные ленты мощностью более 14.5 Вт/м не стоит подключать последовательно длиной более 5 м. Это приводит к значительным перепадам напряжения, неравномерному свечению, увеличению тока через токопроводящей дорожки, перегреву ленты и выходу её из строя. 2) Монтаж ленты на нагревающиеся поверхности с температурой выше 40 °(а также эксплуатация при температуре окружающей среды выше 45° и вблизи источников тепла:систем отопления, блоков питания, ламп, светильников. 3) Механическое воздействие на светодиоды, нажатие или давление на их поверхность, а также протирка светодиодов. Эти действия нарушают структуру и приводят к выходу светодиодов из строя. 4) Превышение указанного напряжения питания ленты. Питание повышенным напряжением приводит к перегреву ленты и выходу её из строя.

Покрытую силиконом

При резке образца с силиконовым покрытием (класс защиты IP54) базисных отличий от резки обычной ленты нет. Предохранительное силиконовое покрытие вплотную прилегает к поверхности, так что после подсоединения остается только лишь хорошо изолировать область контактных пластинок.

READ Каким диском резать шифер волнистый

Как резать светодиодную ленту 12В без маркировки

Некоторые производители не наносят разделительную маркировку на несущую поверхность.

Даже когда нет разделительной маркировки, между каждым участком ленты будут контактные площадки, между которыми следует делать разрез. В качестве исключения встречаются образцы с расположением контактных площадок со стороны подложки.

Как резать светодиодную ленту, фото, инструкция

Итак, на самом деле нет ничего сложного в том, чтобы отрезать кусок проводника. Как правило, места реза обозначаются производителем через каждые 3 светодиода (шаг 5-10 см), что хорошо видно на картинке ниже:

READ Чем лучше резать осп листы

Все, что Вам нужно сделать – взять острые ножницы и провести четко по отмеченной косильной лески. Будьте осторожны и режьте строго по черте, что мы не повредить светодиодную ленту.

Обращаем Ваше внимание на то, что резать светодиоды необходимо только в отключенном состоянии! Работать под напряжением, как показано на видео ниже, не рекомендуется, т.к. если Вы случайно спровоцируете короткое замыкание, может сгореть и лента и блок питания!. Правильно режется LED проводник следующим образом:

Правильно режется LED проводник следующим образом:

Следует также отметить, что иногда изготовители не отмечают черту, по которой нужно разрезать, иконкой ножниц. В этом случае Вы должны отрезать материал, установив лезвие ножниц межу двумя парами соседних точек подключения, как показано на самой первой картинке в статье.

Вот и все, что хотелось рассказать Вам о том, как резать светодиодную ленту на 220 Вольт и 12В. Надеемся, что теперь Вы знаете, через какое расстояние можно делать рез и как это делать правильно, чтобы не повредить блок питания!

С гидроизоляцией

Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

разрезать верхний слой силикона в намеченном месте;
разрезать саму полосу;
разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно

Диодная подсветка для потолка: преимущества

Среди положительных характеристик декоративного полупроводникового прибора можно выделить:

Доступную стоимость комплекта при значительной экономии электроэнергии.
Высокий показатель яркости освещения.
Простота установки осветительного оборудования.
Широкий спектр цветных вариантов, что существенно расширяет их область применения.
Безопасность. При применении диодной системы не происходит перегрева и повреждения потолочной поверхности, что, особенно актуально, для натяжных потолков.
Высокий показатель сопротивляемости к скачкам напряжения. В отличие от обычных лампочек, которые лопаются и усыпают комнату мелкими осколками, в полупроводниковой системе может перегореть лишь пара сегментов.
Возможность регулирования уровня и качества освещения комнаты за счет встроенных датчиков, дополнительных камер, специальных регуляторов.
Продолжительный эксплуатационный срок службы (свыше 10 лет).

Ответ:

Резать светодиодную ленту на 220 вольт можно только в специальных местах — это разрыв в гибкой несущей плате длиной 1.5-2 см, содержащий только токопроводящие шины под силиконовой оболочкой.

Резать нужно посередине этого разрыва.

Периодичность таких разрывов зависит от схемотехники ленты и может варьироваться от полуметра до двух метров. В наших светодиодных лентах — это, как правило, 1 метр. Есть также несколько моделей с минимальной длиной 0.5 метра.

Весь кусок светодиодной ленты между двумя разрывами — это один единый источник света с последовательно соединёнными светодиодами. Количество светодиодов на этом куске определяется схемой ленты и может «плавать» от 30 до 120 штук.

Таким образом, если Вы разрежете ленту не в разрыве, то этот порезанный метр ленты не будет работать. Это в лучшем случае. А в худшем, ввиду особенности организации проводки, возможно короткое замыкание.

Связанные разделы каталога: Светодиоднаялента220 вольтЦветнаялента220 вольтВыпрямителидля ленты220 вольт

У Вас есть вопрос?

Какая-то проблема с эксплуатацией купленного светодиодного оборудования?

Не можете определиться с выбором?

Вам не понятны какие-то характеристики?

Задайте вопрос нам — мы отвечаем очень быстро и всегда стараемся помочь.

Новости и акции

05.11.2019Поступление в продажу новой ландшафтной светодиодной лампы F18-2S на 24, 36, 48 вольт
05.06.2019Ожидается поступление светодиодных матриц и прожекторов мощностью до 500 ватт с белым нейтральным светом, для сетей 110/127/220 вольт и для 12-24 вольт.
02.10.2018Очередное поступление низковольтных светодиодных ламп Е27 на 12, 24, 36 вольт мощностью от 3 до 12 ватт.Новые мощные прожекторы на 500 ватт.
01.10.2018Новая продукция — линейка низковольтных светодиодных прожекторов на 12-24 вольт пополнилась моделями на 60 ватт. Также в продаже новые драйверы на 70 и 80 ватт.
28.09.2018Поступление новых недорогих светодиодных ламп Е27 на 24/36/48 вольт. Две модели бренда «Край Света» на 8 и 10.5 ватт.

Для работы вам потребуется:

Лента.
Канцелярский нож или острые ножницы.

Как режется LED-лента

Теперь о том, как нужно правильно разрезать LED-ленты разных напряжений и видов.

12 вольт

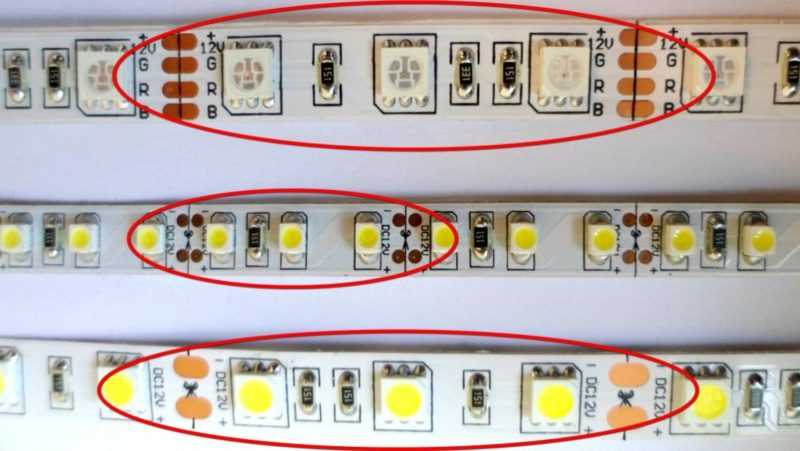

На светодиодной нити напряжением 12 В между каждой группой из 3 лампочек обозначены линии реза.

Здесь чётко видны места для разреза через каждые 3 светодиода.

Такая лента имеет тонкое покрытие, которое позволяет использовать обычный канцелярский нож или ножницы. Главное – точность в работе. Лента режется строго по пунктирным линиям, иначе часть диодов выйдет из строя, и такое светящееся устройство останется только выкинуть.

220 вольт

Высоковольтная нить обладает более стойким покрытием, для которого потребуются острые ножницы. В полоске напряжением 220 вольт могут использоваться 5 разных марок светодиодов, чипы разных моделей, но техника разрезания для всех видов LED-полос будет неизменной. Отрезать надо ножницами по пунктирной линии контактной площадки.

Цветная RGB-лента

Так выглядит включённая RGBW-полоса.

Светодиодная RGB-лента устроена так же, как стандартная. Единственное существенное отличие – 4 токопроводящие полосы вместо 2. На стандартной низко- или высоковольтной нити они маркированы знаками + и –, а на RGB – символами R, G, B, –. Процедура резки такая же: ножницами по строго обозначенным линиям. Существует также светодиодная нитка RGBW из 5 токопроводящих полосок и лампочек разных цветов:

белого;
красного;
синего;
зелёного.

Важно

Чтобы оставить только те цвета светодиодов, которые нужны, обращайте внимание, к какой контактной площадке присоединён цветовой канал

Лента с гидроизоляцией

LED-нити с повышенной защитой от воды бывают двух типов:

с силиконовым покрытием;
помещённые в силиконовую трубку.

Для первого вида (с классом защиты IP54) процедура резки ничем не отличается от таких же действий со стандартной лентой. Конструктивно они идентичны, поэтому и разрезаются одинаковыми методами. Загвоздка в том, что силиконовое покрытие может мешать делать надрез чётко посередине контактной площадки. Лучше всего использовать вместо ножниц острый нож.

Светящаяся нить, защищённая от воды специальным силиконовым покрытием.

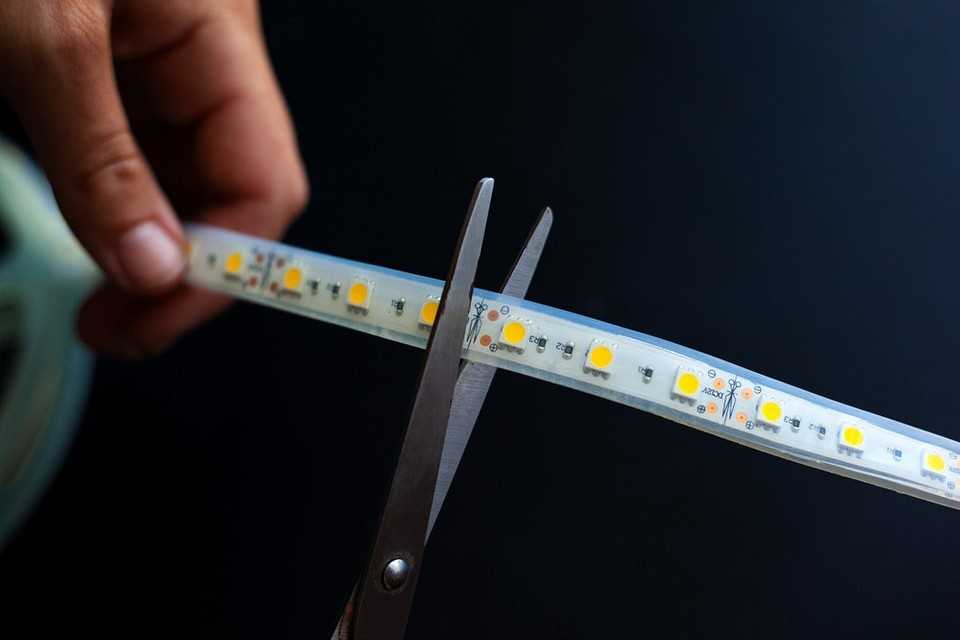

Светодиодная полоска с гидроизоляцией, помещённая в силиконовую трубку (класс защиты IP68), режется так:

В нужном месте силиконовое покрытие разрезать острым канцелярским ножом.
Саму ленту можно резать как ножом, так и ножницами.
Оба конца получившегося обрезка нужно тщательно подрезать ножом с целью последующего подключения коннектора либо пайки.
