Как отрезать светодиодную ленту: можно ли и как правильно разрезать и укоротить лед ленту на 12 и 220 вольт

Как резать светодиодную ленту на части

Соединение внахлест без проводов

Чтобы спаять две ленты внахлест, один из ее концов нужно залудить с обоих сторон. Для этого аккуратно снимаете с обратной стороны двухсторонний скотч и ножиком очищаете слой клея.

После этого накладываете один отрезок (тот что обработали с двух сторон), на другой (луженный только сверху).

Совмещаете контакты между собой и прогреваете паяльником верхнюю ленту так, чтобы припой расплавился и снизу тоже.

Правда такое соединение не считается особо надежным, поэтому лучше использовать для этой цели традиционные провода.

Если у вас светодиодная лента большой протяженности (до 5 метров), то припаивать провода питания к ней желательно с обоих сторон. Это обеспечит равномерное свечение всех светодиодов.

А как лучше паять провода к протяженной светодиодной подсветке, состоящей из нескольких параллельных отрезков?

Обычно для такого подключения имеется общая шина питания (провода сечением 1,5мм2), и отдельные куски ленты, которые нужно впаять-подключить к этой шине.

В этом случае, провода лучше всего припаивать к отдельным кусочкам под углом в 90 градусов.

Причем чтобы не накладывать один провод поверх другого

подключение “плюса” можно сделать не в том же самом контактном месте где и “минус”, а в следующем отрезке модуля.

На свечении светодиодов это никак не отразится.

Если у вас светодиодная лента RGB, то вы наверное заметили, что у нее контакты для пайки находятся довольно близко друг от друга.

Поэтому при пайке такой подсветки, обязательно контролируйте, чтобы не произошло замыкание площадок оловянной дорожкой.

Если такое все же случилось, а вы этого не заметили, то минимум что произойдет – это перепутаются цвета, либо какие-нибудь из них исчезнут.

А вот если замкнет плюсовой контакт и какой-нибудь из минусов, то это может привести к выходу из строя блока питания, либо самой ленты.

Что делать, если площадки все же перекрылись припоем? Чтобы исправить это, подносите кончик паяльника опять к площадкам, разогреваете олово и проводите между контактами обыкновенной зубочисткой.

Процесс пайки у RGB такой же самый как у простой одноцветной светодиодной ленты. Наносите флюс (4 капли).

Создаете оловянные “подушечки”.

После чего проводки поочередно утапливаете внутри.

Чтобы сделать отвод от 4-х или даже 5-ти (RGBW) контактов в сторону, и при этом не мешать подключению второго отрезка ленты, припаивайте всего по одному контакту на каждом модуле.

Либо паяйте все 4 провода не в самом конце, а на предпоследнем модуле.

Лента все равно будет светиться исправно, в не зависимости от того, в каком месте пайка.

Таким образом имея нормальный паяльник, припой и хороший флюс, научиться паять светодиодную ленту может любой новичок.

Безусловно, монтаж коннекторами выполняется гораздо быстрее и не требует спец.инструмента.

Но если светодиодную подсветку потолка вы делаете для себя и на долгие годы, то потеря лишних 10-15 минут при монтаже, окупится в дальнейшем парой-тройкой лишних годов надежной эксплуатации.

Однако полностью отменять соединительные коннекторы все же не стоит. Если вы собираете какую-то подсветку сложной конструкции, да еще высоко под потолком, то без них не обойтись.

Пайка в таких местах не просто неудобна, но и может закончится случайным повреждением потолочного покрытия. Да и паять на весу, то еще удовольствие.

Когда подносите паяльник снизу-вверх, не всегда капля припоя прилипает. Одевать при такой работе защитные очки крайне обязательно.

Поэтому при сложных оформлениях, безусловно лучше делать выбор в пользу коннекторов.

Будет легче переставлять отрезки подсветки, менять конфигурацию.

1Даже после одноразовой пайки-распайки проводов и ленты, делать соединение коннектором в этом месте не желательно.

Из-за разницы в толщине слоев олова на плюсе и минусе, где-то контакт может быть лучше, а где-то намного хуже. Поэтому заранее решайте для себя какое соединение будете использовать.

2Разогрев паяльника более 250-300 градусов и пайка таким жалом.

Признаки по которым это можно определить, не имея встроенного регулятора:

3Использование кислоты или активного флюса вместо нейтрального.

Кислота имеет свойство разъедать место вокруг контакта, а активный флюс еще долго реагирует с металлом после пайки. Все это при манипуляциях с проводами может привести к повреждению контакта еще в момент монтажа.

4К сожалению в дешевых китайских светодиодных лентах, вместо медных контактов, нередко используют непонятные сплавы.

Вы вроде бы и соблюдаете все правила пайки: разогрев паяльника, его очистка, флюс и т.п., а провода все равно не хотят припаиваться.

Ошибки конечно здесь вашей нет, кроме одной – покупка и выбор такой дешевой ленты.

Способы соединения двух отрезков светодиодной ленты

Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.

Соединение паяльником лент без проводов

Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.

Соединение с проводами

Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:

  1. Конец изделия очищают от влагозащитного покрытия.
  2. Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.
  3. Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.

Спаиваем в ошибочном месте разреза

Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:

  1. Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
  2. Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
  3. Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
  4. Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
  5. Контактные площадки обматывают изолентой или изолируют термоусадкой.

Ремонт светодиодной ленты

Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:

  • отвертки-индикатора;
  • электроизмерительного прибора – мультиметра;
  • коннектора;
  • паяльника;
  • припоя.

Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:

  1. Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
  2. Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
  3. Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.

Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.

Можно Ли Резать Светодиодную Ленту

Светодиодная плата состоит из сегментов, которые можно использовать в качестве независимых источников света

При подключении важно знать, как обрезать светодиодную ленту, если весь продукт не соответствует размеру места установки. Для этого на плате часто есть метки, длина сегментов зависит от модели. Вы можете вырезать источник нужной длины с помощью ножниц или острого ножа

Вы можете вырезать источник нужной длины с помощью ножниц или острого ножа.

Как правильно резать

Каждая светодиодная лента имеет несколько коротких блоков, которые имеют количество цепей и резисторов в зависимости от модели. Светодиоды прозрачные или белые, ограничители тока черные. Между блоками (пунктирная леска и изображение ножниц) часто имеется отметка, по которой можно разрезать полосу.

Предупреждение! Если на передней панели нет отметок, следует проверить внутреннюю часть.

На тонкой полоске удобнее делать острые ножницы с тонкими ножницами. Исключение составляет плата, установленная в силиконовой трубке. Надо прорезать между двумя прокладками. При переключении трудно припаять провода для подключения к другим частям или источнику питания.

На светодиодной полосе каждые 50 см имеются стыки, в которых отдельные блоки взаимосвязаны. Разрезать ленту в этих местах не рекомендуется (прокладки слишком маленькие). Если вам все еще нужно его обрезать, ножницы следует заменить паяльником (паяным соединением).

Обычная светодиодная лента 12V

12 В светодиодная лента состоит из блоков с 3 установленными диодами (в изделиях 24 В. 6 диодов). Это означает, что их можно разрезать на очень короткие кусочки. Изделие режется строго по пунктирным лескам острыми ножницами.

Важно! Если это условие не соблюдается, отдельные устройства не будут гореть, и их будет невозможно подключить. Поврежденный участок придется срезать и выбросить. Вы можете разрезать SMD 335 и DIP на 3 части диодов

Вы можете разрезать SMD 335 и DIP на 3 части диодов.

220 вольт светодиодная лента

220-вольтные светодиодные ленты изготовлены из светодиодов SMD 3528, 2835, 3014, 5050, 5630 и имеют несколько типов, отличающихся принципиальной схемой. Основное отличие от продуктов 220 В. коэффициент резки 0,5,1 или 2 метра. Количество диодов в одном сегменте колеблется от 30 до 120 штук. Вы можете разрезать кусок ленты с помощью ножниц по пунктирным лескам.

VLUU L100, M100 / Samsung L100, M100

RGB цветная лента

Устройство светодиодной платы с RGB и RGBW мало чем отличается от дизайна одноцветной светодиодной ленты. Разница заключается в количестве дорожек, которые проводят ток (в многоцветной полосе от четырех до пяти). Маркирующие площадки имеют буквы «R», «G», «B» и «-» (на полосе RGBW «R», «G», «B», «W» и «-»). Вы можете вырезать кусок из той же полосы, как и из сплошной линии вдоль пунктирных линий.

При подключении к источнику питания и подключению сегментов важно подключить каждый канал к соответствующей цветовой панели. Если это условие нарушается, источник света выйдет из строя из-за разницы в настройках мощности каждого цвета

Обработка диодной ленты для ремонта

В случае отказа во время работы одного диода весь блок перестает светиться. Если в полосе 12 В, имеется 3 цепи, в светодиодной полосе на 220 В. 0,5-2 метра. Источник света можно восстановить, правильно вырезав неисправный блок и установив новый. Необходимо отрезать линии, расположенные с обеих сторон неисправного диода.

Предупреждение! Вы можете использовать специальные крепления или пайку, чтобы прикрепить новый блок.

Использование разъемов позволяет производить ремонт без разборки. Для пайки требуется паяльник мощностью 25 Вт и сечение провода 0,5 м 2. Не допускается использование кислоты, провода должны быть закреплены с помощью термоусадочной трубки.

Как сделать фитолампу?

В домашних условиях светодиодную фитолампу для растений своими руками можно сделать за 1,5-2 часа без особенных инструментов. Достаточно разобраться в необходимых материалах и правильно произвести расчеты

Также в процессе изготовления фитолампы своими руками важно уметь держать в руках паяльник

Выбор светодиодов

Источником света могут быть как светодиоды, так и светодиодные ленты с длиной волны около 450 для синих и 660 для красных диодов. Светодиоды допускают корректировку освещения, когда росткам понадобится меньше красного цвета. Ленты обходятся дешевле, но придется размещать две полоски – красного и синего цветов: таким образом, пропорции спектров будут нарушены и эффективность работы снизится.

Что касается пропорций красных и синих светодиодов, то на стадии развития ростков и до появления первых 3-4 листков рекомендуется использовать соотношение светодиода красного цвета к синему 2:1. Дальше росткам требуется больше синего цвета, поэтому пропорция меняется на 1:1.

Существуют специальные светодиодные ленты, которые, помимо универсального сине-красного излучения, содержат часть теплого белого и зеленого. Они не первичны для растений, но необходимы для полноценного цикла развития.

Расчет потребляемого света

Интенсивность светодиодного освещения и количество фитоламп определяется не только количеством, но и местом расположения рассады. Если она находится на подоконнике, то количество необходимого света составит 40 Вт/м², примерно 80 Вт/м² потребуется при отсутствии дневного света. Гроубоксы стандартно оборудованы осветительными приборами из расчета 150 Вт/м².

Если рассматривать расчет света более точно, то его можно определить по формуле Ф= E×S/Kи. Расшифровывается она так:

  1. Ф – световой поток, измеряется в люменах (лм).
  2. E – освещенность, необходимая для выращиваемого вида растения, измеряется в люксах (лк).
  3. S – площадь освещения, м².
  4. Kи – коэффициент потери света из-за рассеивания.

Даже при точном вычислении необходимого освещения лампу рекомендуется оснастить отражателями, особенно если она выполнена на основе светодиодных лент. Расчеты необходимого количества света могут оказаться бессмысленными при неправильном расположении осветителя относительно ростков либо когда угол рассеивания слишком мал или нет пересечения между излучением.

Расчет драйвера для светодиодов

Чтобы подобрать блок питания для светодиодной лампы, в первую очередь потребуется вычислить общее падение напряжения всех диодов. Этот параметр указан в описании диода. Затем подберите драйвер так, чтобы суммарное напряжение диодов оказалось меньше, чем выходное напряжение драйвера. На блок питания напряжением 60-83 В можно установить 24-33 диода с падением напряжения по 2,5 В, потому что 24 х 2,5 = 60 В, а 33 х 2,5 = 82,5 В.

Оптимальная мощность блока – 50 Вт. Если в лампе будет много светодиодов, вместо одного мощного драйвера рекомендуется взять несколько маломощных. Блоку питания с мощностью от 100 Вт потребуется сильное охлаждение, и он обойдется дороже двух блоков по 50 Вт. Дополнительным преимуществом в раздельном питании участков лампы окажется удобство ремонта.

Каркас для фитолампы

В качестве каркаса оптимальным материалом считается алюминиевый профиль либо алюминиевая пластина. Диоды нагреваются у основания, а алюминиевая основа рассеивает выделенное тепло. Также используются жестяные пластины, но этот материал хуже отводит тепло, поэтому может потребоваться дополнительное пассивное охлаждение, например в виде радиатора. Собрать устройство можно и из корпуса производственной люминесцентной лампы.

В зависимости от материала для лампы конструкция будет меняться, поэтому точной схемы изготовления нет.

Крепим светодиоды на профиль

Для крепления диодов к профилю или пластине понадобится термоклей и обезжиривающая жидкость (спирт, растворитель).

Последовательность действий:

  1. Очистить и обезжирить поверхность пластины/профиля;
  2. Обезжирить заднюю сторону светодиода;
  3. Нанести термоклей ровным слоем по всей площади основания светодиода.
  4. Приклеить светодиоды разного цвета, располагая «плюс» с одной и той же стороны у каждого.

Схемы соединения и пайка

Провода нужно припаять к матрицам диодов, учитывая полярность — «плюс» одного диода соединяется куском провода с «минусом» другого, и так до конца цепи. Во время пайки пользуйтесь металлическим пинцетом в качестве теплоотвода, чтобы не перегреть диоды.

После этого к крайним светодиодам припаивается 2 длинных провода. На каждом из них необходимо сделать пометки «+» и «-» соответственно. Эти провода подключаются к драйверу по схеме, указанной на самом драйвере или в его инструкции. Готово, можно использовать лампу по назначению.

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Как отрезать светодиодную ленту 12В и 220В: видео

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять  между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

  1. Лента.
  2. Канцелярский нож или острые ножницы.

Как отрезать светодиодную ленту 12В?

Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.

Напряжение распределяется между сегментами вдоль подсветки.

Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть  подсветки не будет работать.

Место для разреза большинство производителей обозначают пунктирными линиями.

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В  несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

  1. Пайка.
  2. Применения led-коннектора.

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Суммарная длина сращенной ленты не должна превышать 5 метров.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

  1. Открыть крышку устройства.
  2. Подключить контакты подсветки, соблюдая полярность.
  3. Закрыть крышку соединительной коробки.

Подводя итог

Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.

Что потребуется для пайки

Прежде всего – паяльник для светодиодной ленты. Он должен не превышать мощность более 25 Ватт, чтобы избежать перегрева. А лучше всего воспользоваться паяльной станцией. Работать только тонким или средним жалом. Хороший аппарат имеет набор скручиваемых насадок.

Помимо этого, понадобится:

  • Оловянно-свинцовый припой.
  • Канифоль или специальная паста. Или «кустарный» флюс: таблетка аспирина, нашатырь с глицерином, оливковое масло, фруктовый сок. Еще вариант – это смола сосны или ели. Нужно растопить ее и разлить по тарам (например, спичечным коробкам).
  • Какой-либо держатель, чтобы тихонько зажать плату для пайки.

Отлично подходит так называемая «третья рука» – с лупой и парой зажимов.

Но если нет подобного держателя, можно обойтись и без него, просто не так удобно.

  • Кусачки.
  • Ножик (чтобы зачищать контакты и жало паяльника).
  • Изолента или термоусадочная трубка (если есть фен).
  • Медные проводки сечением 0,75 мм.

Предварительные работы

  1. Перед работой зачищаем напильником паяльник от накопившейся гари. Затем включаем в сеть, прогреваем его и лудим жало. Если не делали этого раньше, советуем посмотреть видео:

  1. Разрезаем ленту. Напомним, что для этого нарисованы специальные метки с ножничками:
  2. Закрепите плату в держатель.

Как резать светодиодную ленту

  1. Главная
  2. Помощь

Как известно, светодиодная лента

представляет собой совокупность светодиодов и резисторов, смонтированных на гибкой подложке с медными дорожками. Не секрет, что она состоит из отдельных сегментов, каждый из которых может являться самостоятельным источником света (рис.1). Поэтому возникает естественная потребность в разрезании единого куска светодиодной ленты на более мелкие для последующего монтажа.

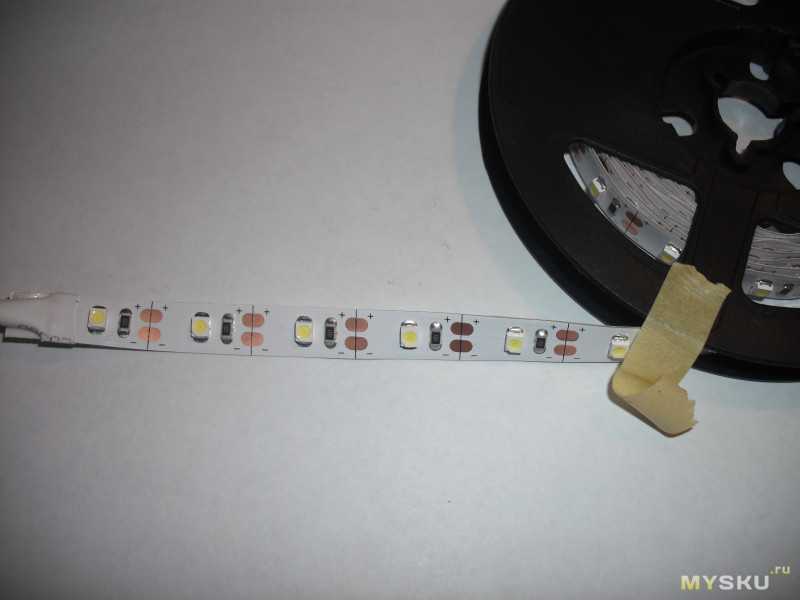

Рисунок 1 – Сегмент светодиодной ленты С обеих сторон отдельный сегмент ленты имеет медные контактные площадки. Монохромные светодиодные ленты с каждой стороны сегмента имеют по два контакта, RGB ленты

– по четыре. Посередине данных контактных площадок в месте соединения двух соседних сегментов на всю ширину ленты нанесена тонкая черная полоса (на некоторых типах светодиодных лент в дополнении изображен символ «ножницы») – это и есть место для разрезания (рис.2).

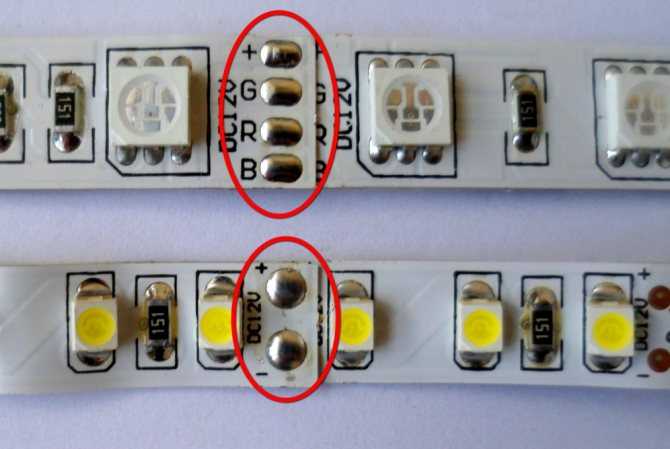

Рисунок 2 – Контактные площадки ленты Однако следует соблюдать внимательность и осторожность в процессе резки ленты. Перед разрезанием обязательно (!) следует несколько раз измерить длину отрезаемого участка ленты

Не стоит забывать, что длина отрезаемого куска будет ограничиваться контактными площадками первого и последнего сегментов. Другими словами, длина отрезанного участка ленты будет кратна длине одного сегмента. После определения длины отрезаемого участка необходимо поставить метку на контактных площадках ленты. Для этого удобно использовать тонкий черный маркер (рис.3). И только после этого следует приступать к непосредственной порезке ленты.


Рисунок 3 – Измерение длины отрезаемого участка

Резать ленту удобнее всего ножницами, т.к. подложка и медные дорожки светодиодной ленты имеют маленькую толщину (рис.4). Не следует использовать для отрезания ленты канцелярские или прочие ножи, т.к. при их использовании можно повредить контакты отрезаемого сегмента

Внимание! Во избежание повреждения ленты пользуйтесь только острыми ножницами!

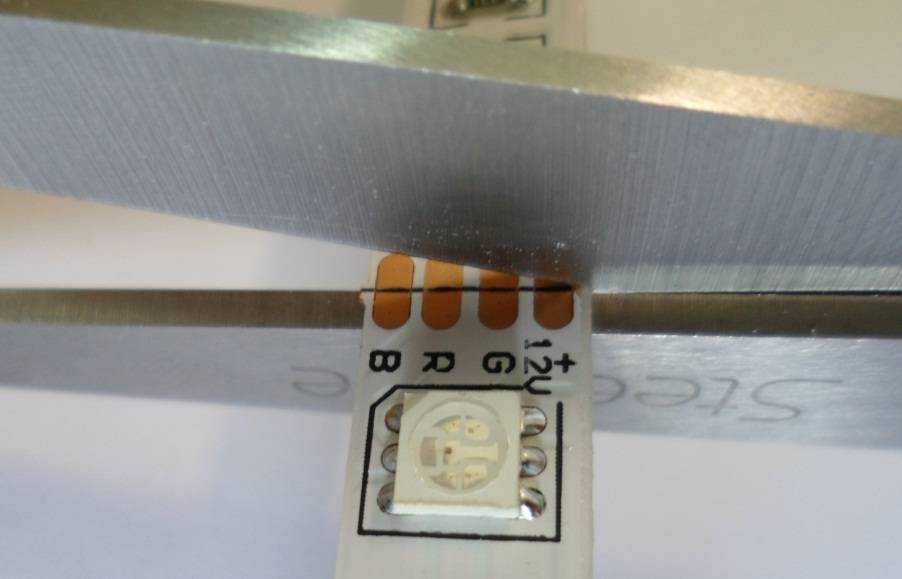

Рисунок 4 – Порезка светодиодной ленты

Разрез следует выполнять строго посередине контактной площадки, соединяющей два соседних сегмента ленты (рис.5). В случае смещения разреза в какую-либо сторону, к меньшим контактным площадкам будет сложнее припаять соединительные провода либо станет невозможной установка коннекторов.

Рисунок 5 – Отрезка части светодиодной ленты по линии разреза

Так же важно помнить, что светодиодная лента состоит из отдельных кусков длиной 0,5м. В местах таких стыков лента спаивается внахлест (рис.6)

Настоятельно рекомендуется избегать разреза ленты в местах стыка, т.к. контактные площадки после такого разреза будут слишком маленькими. При необходимости разъединения ленты в данном месте рекомендуется применить пайку, т.е. распаять место стыка при помощи паяльника. В этом случае контактные площадки останутся невредимыми.


Рисунок 6 – Место спайки кусков ленты внахлест

Отдельное внимание стоит уделить разрезанию светодиодные ленты разных типов. Так, разрезание ленты без силикона (степень защиты IP20) не вызывает трудностей

Ленты с нанесенным слоем силикона (степень защиты IP54) резать несколько сложнее из-за увеличенной толщины ленты, однако операция выполняется по тем же вышеуказанным рекомендациям. Что касается водонепроницаемых лент со степенью защиты IP68, при их порезке стоит учитывать возможность смещения поливинилхлоридной оболочки относительно ленты (рис.7).


Рисунок 7 – Отрезка влагозащищенной ленты IP68

После порезки светодиодной ленты на куски можно приступать к процессу подключения (соединения пайкой, при помощи коннекторов и т.д.).

Резка при установке

Иногда в ходе монтажа светодиодной нити можно ненароком её повредить. В конце концов, вещь эта достаточно хрупкая, а изгибать её порой приходится сильно. К счастью, это не «смертный приговор» LED-ленте, подобные неисправности легко устраняются. Нужно отрезать часть, которая вышла из строя, и замерить её точную длину. Затем берётся новый фрагмент полосы, устанавливается на место старого при помощи коннектора. Чтобы соединить две эти части, лучше всего использовать паяльник. Если спайка сильно заметна, этот участок (или всю ленту сразу) можно изолировать.

Совет. Чтобы LED-полоска не вышла из строя при установке, не надо сгибать её на радиус больше 5 см, обвивать вокруг предметов, плести фигуры, узлы.

Применение светодиодной ленты 220 В

Бизнесмены часто используют светодиоды для наружной рекламы: щитов, баннеров, вывесок и других способов привлечь клиента. Успешные предприниматели — серьезные люди, которые не станут покупать плохой продукт. Светодиодное освещение заслужило доверие легкостью эксплуатации, надежностью, эффективностью и долгим сроком службы. Также немаловажную роль сыграла и относительно небольшая стоимость, которая снизилась благодаря работе от сети 220. Из всей конструкции удалили некогда обязательный блок питания, оставив лишь диодный мост.

Вследствие отсутствия стабилизирующего блока напряжение ленты получается импульсным с частотой 60 Герц, что способствует миганию диодов. Человеческий глаз не видит измененного свечения, но центральная нервная система и мозг страдают от подобного явления. Поэтому не рекомендовано украшать помещения, в которых постоянно присутствуют люди. Например, для жилого дома больше подойдет лента на 12 и на 24 В. Есть вариант просто добавить блок питания для устройства 220, который нормализует все процессы и обезопасит здоровье людей и самого прибора.

Таким образом, если человек хочет сэкономить и не ухудшить свое самочувствие, с вариантом, работающим от 220В, у него это не получится. Для правильного функционирования нужно докупить определенные детали. Конечно, без них можно обойтись, но при условии, что возле ленты не будут постоянно находиться люди.

Обрезка ленты с гидроизоляцией

На лицевой части печатной ленты нет меток отреза. Но их можно найти на оборотной стороне. Для разрезания в точке, через которую проходит леска отреза, требуется предварительно снять силикон. Отрезаются они с помощью канцелярского ножа. Припаяв провода, контактные точки пайки необходимо заизолировать повторно.

220 вольт

В случае с лентой на 220 вольт отрезание кластеров значительно сложнее. Это в основном серии изделий SMD-3528/2835/3014/5050/5630 и несколько иных, похожих по мощности и рабочему току. Разрезают их по метражу – 0,5, 1, 2 м. Число светодиодов равно 30-120. В качестве белых часто применяют двойные светодиоды – 2 по 3 вольта, соединённые в одном светокристалле последовательно. Соответственно, для бесперебойной работы их требуется 30 штук на один сегмент. Нетрудно подсчитать, что 30 двойных светодиодов (60 одинарных – таков пересчёт) рассчитаны на напряжение 180 вольт. Чтобы они светились максимально ярко (3,3 вольта на каждом светодиоде), требуется напряжение, равное примерно 200 вольтам. Однако и тут производители, заинтересованные в постоянной продаже светодиодов, допускают преднамеренную ошибку, включая в кластер всего 30 (а не 35-40, как положено) двойных светодиодов. В качестве выпрямителя на каждом кластере может быть установлен сетевой диодный мост с токоограничительным резистором и ЧИП-предохранителем. Каждый отрезок подключается в розетку напрямую.

Стоит ли говорить, что светодиоды вынуждены перегреваться. Некоторые умельцы переделывают ленты, напаивая в неё дополнительные группы светодиодов, или переделывая драйвер. В результате напряжение питания на каждом светоэлементе (и яркость свечения) несколько уменьшаются, что продлевает срок службы ленты.

Режутся ленты на 220 вольт также по специальным отметкам

Важно не перерезать драйвер (или контакты для внешнего драйвера). Кратность их остаётся на уровне 30-120 светодиодов – разделительные косильной лески обозначены наличием токоограничительной сборки в начале каждого составного кластера

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
