Пайка светодиодной ленты

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

Рекомендации по работе

При проведении пайки диодной ленты с другими компонентами осветительной системы, необходимо придерживаться следующих рекомендаций:

• точно выполнять инструкцию по спайке, приведенную выше;
• качественно изолировать рабочий участок;

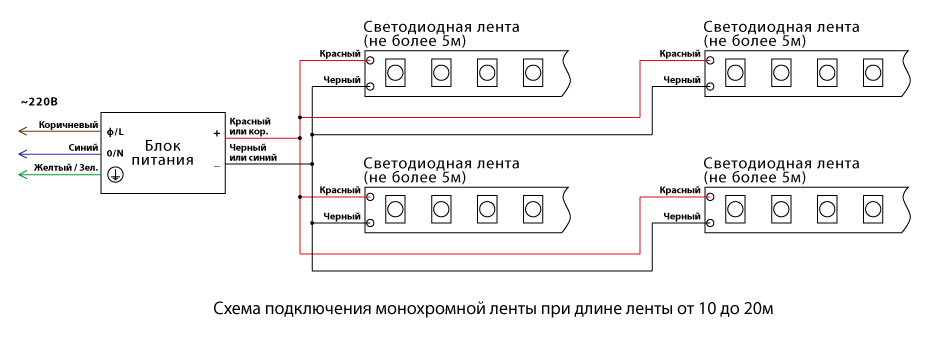

• придерживаться схемы спайки, чтобы все правильно подключить;
• избегать перегрева изделия во время работы с паяльником;
• использовать качественные составные элементы системы — блок питания, контроллер, ленты.

При выполнении вышеприведенных рекомендаций и пошаговой инструкции, спаять светодиодную ленту будет легко и просто. Кроме этого необходимо соблюдать правила работы с нагревательными инструментами и электроприборами, особенно в момент проверки их работоспособности. Если все придерживаться всех рекомендаций, то спаять ленту со светодиодами не составит абсолютно никакого труда.

Видео как паять светодиодные ленты

Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.

Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.

Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).

Как правильно паять светодиодную ленту?

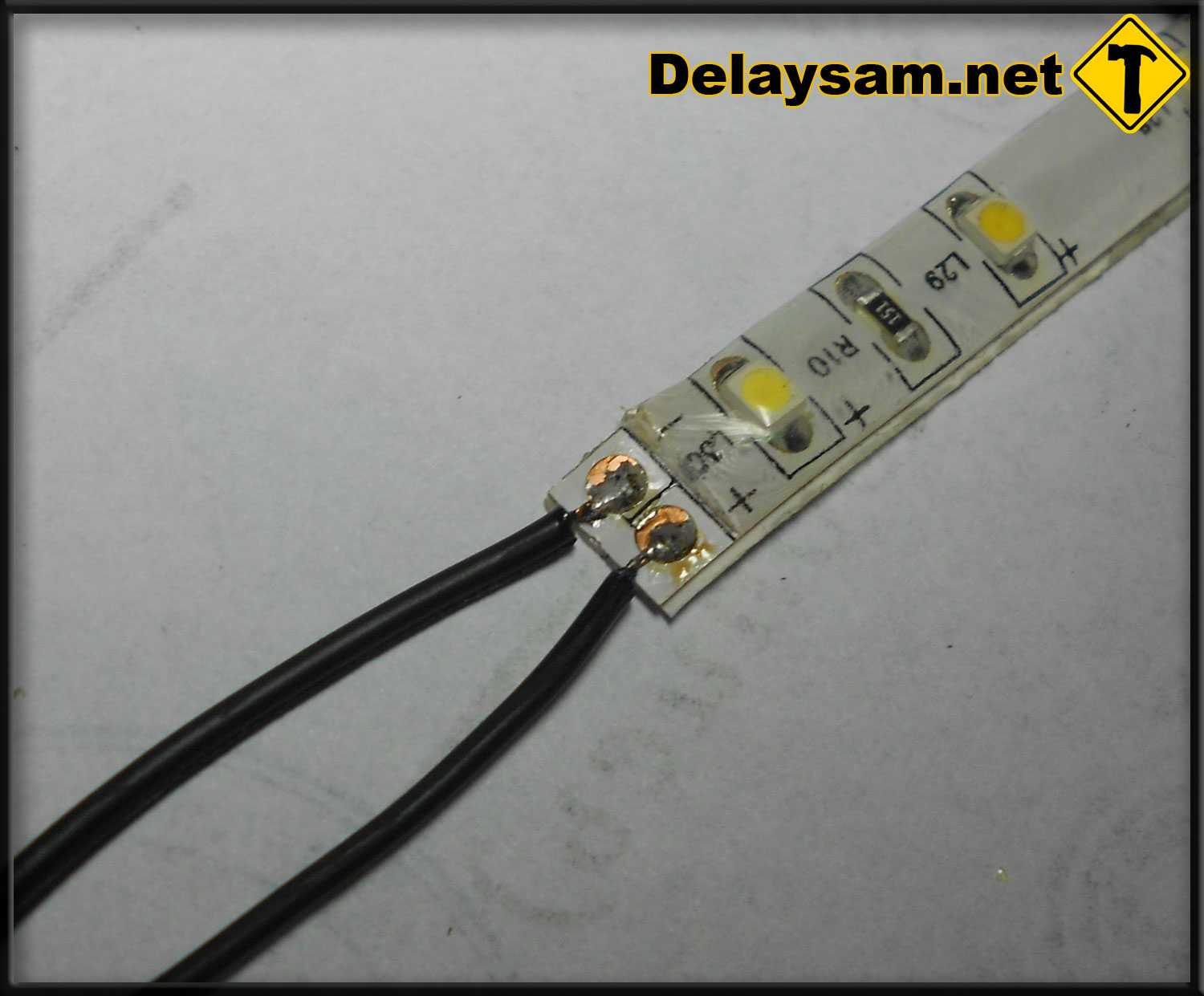

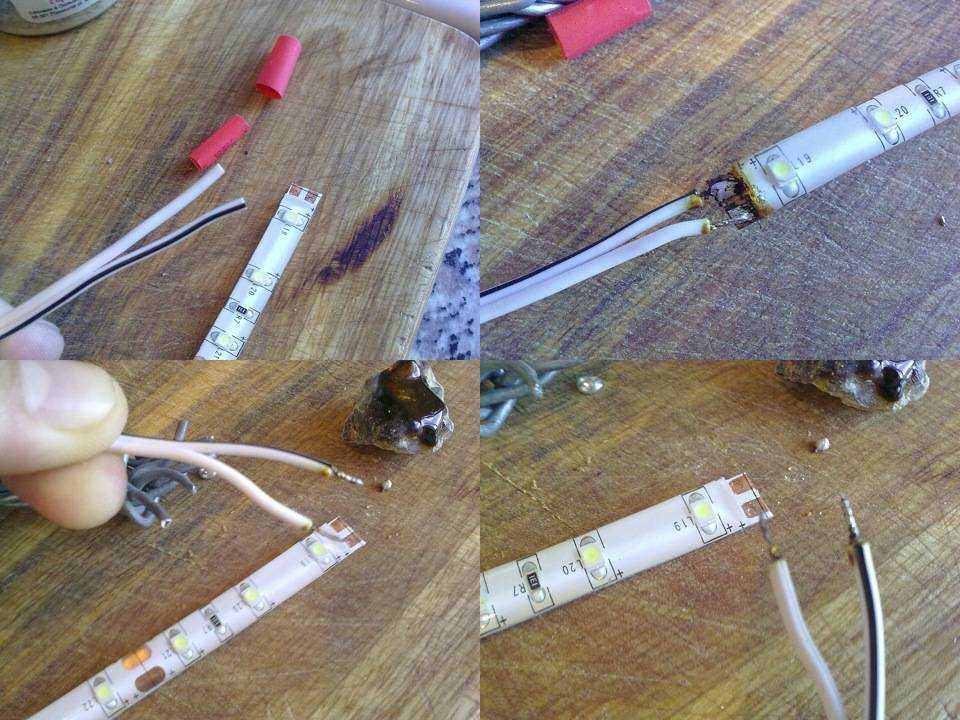

Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.

Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.

Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

Второй провод покрываем припоем таким же образом.

Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.

Теперь необходимо покрыть припоем контакты на ленте.

Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.

Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

Затем удаляем излишки канифоли вокруг контактов.

Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.

Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.

Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.

Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.

При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.

Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.

Проверяем работоспособность нашей ленты.

itemprop=»video» >

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

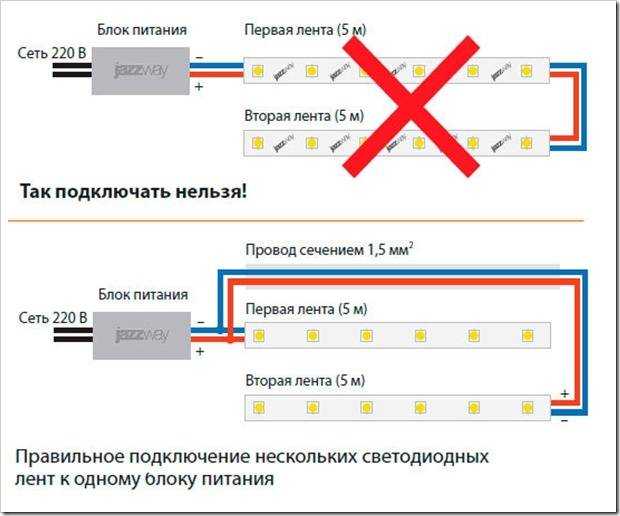

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

1. Паяльник 20-40 Вт или паяльную станцию.
2. Припой.
3. Универсальный монтажный держатель (по возможности).
4. Кусачки.
5. Ножницы.
6. Ножик (для зачистки контактов).
7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
5. Проверить качество пайки (как это сделать сказано ниже в статье)
6. Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

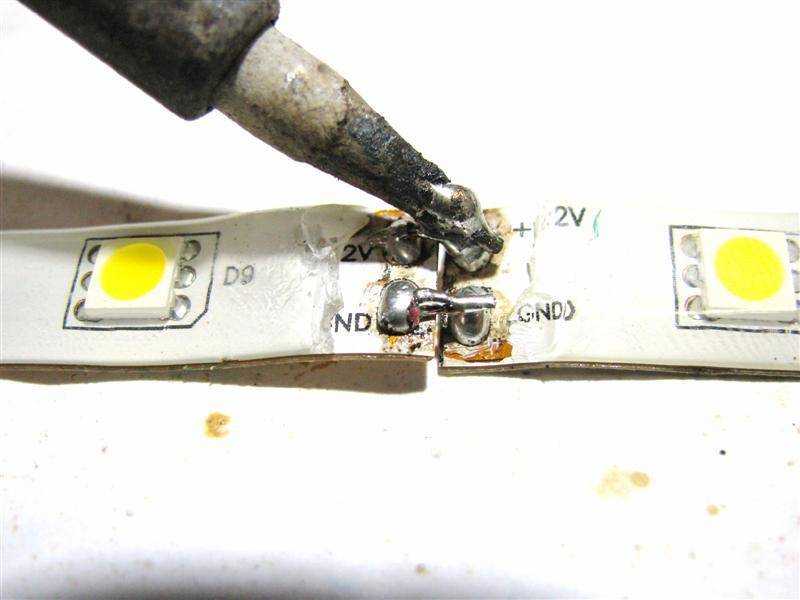

Как спаять отрезки светодиодной ленты между собой

Если вам нужно соединить вместе, к примеру, два метровых отрезка платы вместе, то сначала найдите на ленте места, в которых можно осуществлять пайку. Обычно, они расположены через каждые три диода и изображены в виде золотистых кружков. На обычной ленте — два, а на многоцветной — четыре. На первом отрезке пройдитесь немного острием ножа по этим местам для усиления крепления. Подготовьте так же и конец второй платы с обратной стороны. Поставьте нагреваться паяльник до температуры не более 260 градусов. Кусачками надломите два или четыре небольших кусочка припоя на каждую зону пайки на ленте.

Смажьте канифолью места пайки и возьмите кончиком паяльника кусочки припоя, немного растопив их. Нанесите припой на места пайки и сразу же накройте их концом второй ленты так, чтобы все контакты совпадали друг с другом. Все соединения должны быть припаяны правильно, крепко и надежно, «+» к «+» и «-» к «-». В случае работы с многоцветной RGB лентой все буквы, расположенные на ленте, должны совпадать с такими же буквами на втором отрезке. Ни в коем случае не допускается соприкосновение какого-нибудь контакта с соседним, во избежание некорректной работоспособности.

Как припаять провода

В случае замены проводов, на RGB ленте отпаиваются старые четыре провода красного, синего, зеленого и коричневого цвета. На замену подбираются более длинные, крепкие, таких же расцветок, как и старые. Смажьте контакты на плате канифолью, нанесите припой на каждое место пайки. Подготовьте провода. Немного оголите с помощью ножа концы проводов, смажьте их канифолью и обмажьте растопленным припоем. Теперь, когда сплав нанесен на всех местах пайки, можно приступать к соединению. Для этого просто прижмите кончик каждого проводка к соответствующему контакту на ленте, придавливая носиком паяльного аппарата.

Когда он растопит припой, провод соединиться и надежно зафиксируется. Эти же действия необходимо проделать и с другими

Осторожно, продолжительность пайки не должно превышать 10 секунд, иначе ближайшие диоды могут перегреться и перестанут работать. По правилам безопасности оголенные соединения нужно скрыть с помощью термотрубки. Отрежьте кусок нужного размера, вденьте его через провода к нужному месту и с помощью строительного фена зафиксируйте его

Под мощным потоком воздуха трубка станет сжиматься и закроет собой все нежелательные контакты

Отрежьте кусок нужного размера, вденьте его через провода к нужному месту и с помощью строительного фена зафиксируйте его. Под мощным потоком воздуха трубка станет сжиматься и закроет собой все нежелательные контакты.

Как паять герметичную светодиодную ленту

На лицевой стороне герметичной ленты закрытого плана находится слой силиконового герметика , который легко снимается ножом. Для того чтобы припаять провода к плате, необходимо зачистить и оголить необходимое соединение, обработать его канифолью и нанести расплавленный припой. Далее, нужно подготовить провода, как это было описано выше. После совершения пайки, чтобы восстановить герметизацию, это место необходимо скрыть наиболее подходящим герметиком , который можно приобрести в любом магазине строительных товаров.

Освещение в интерьере комнат организовывается с помощью самых разнообразных вариантов осветительных приборов. Немалой популярностью сегодня из всего имеющегося ассортимента пользуются светодиодные источники света и светодиодная лента.

Именно при использовании светодиодной ленты можно легко, причем своими руками, сделать дополнительную подсветку у себя в доме. Но такой осветительный прибор имеет нестандартное строение, что вызывает необходимость в соблюдении определенных нюансов. Главная особенность в работе со светодиодной лентой заключатся в ее пайке. Как ее следует паять и что для этого понадобится, вы узнаете из этой статьи.

Правила монтажа ленты пайка

На провод необходимо надеть наконечник с сечением 0,75 мм.

Паять диодную ленту не так сложно, достаточно соблюдать такие простые шаги:

1. Необходимо сначала замерить длину, осмотреть место, где будет крепиться освещение.
2. На самой ленте есть места для резки, они отмечаются еще на этапе производства. Шаг их зависит от плотности расположения диодов, обычно это 5 или 10 см.
3. Полоска режется ножницами, но при этом надо следить, чтобы диоды не были повреждены. После этого монтажная поверхность обезжиривается и высушивается.
4. С обратной стороны снимается защитная лента, светодиоды приклеиваются к поверхности. Если требуется изгиб, то его максимальный радиус может составлять 2 см.
5. Выполняется пайка отдельных участков и оборудования (контроллеры, диммеры и БП). При этом надо следить, чтобы поверхность ленты не перегревалась, так как полупроводниковые диоды перегрева не любят, они выйдут из строя.
6. Для работы используется маломощный паяльник на 25-40 Вт, провода с сечением в 0,75 мм, длина их должна составлять примерно 20 см. Для одноцветной ленты применяется красный и черный провод, первый подключается к плюсу, второй — к минусу.

Для пайки светодиодной ленты используются: припой, канифоль и паяльник 25 Вт.

Во время надо зачистить на 2 мм со стороны ленты, а с другой стороны — на 1 см. Светодиодную ленту подключают после обработки проводов канифолью и оловом, затем выполняется пайка.

Для работы нужно приобрести:

1. паяльник малой мощности;
2. тонкое жало для паяльника;
3. припой (олово);
4. канифоль.

Во время разогрева необходимо смотреть, чтобы жало прогревалось только до 260-320°C, большая температура испортит диоды. Время для лужения рабочего участка проводов составляет 3-5 секунд, при этом необходимо делать паузы, чтобы точка успевала остыть. Припой должен быть тонким, канифоль при этом остается внутри. Жало требуется защищать, тогда соседние площадки не будут перекрываться оловом. Для очистки можно использовать мокрую губку или специальную подушечку для жала.

После того как провода подготовлены, необходимо аналогичную процедуру провести для контактных площадок на ленте. После этого провода и контакты аккуратно соединяются, можно выполнить проверочное включение. Когда работа закончена, нужно место пайки тщательно изолировать. Для этого подойдет изолента, герметик или термоусадочная трубка. Проверить работоспособность можно еще раз.

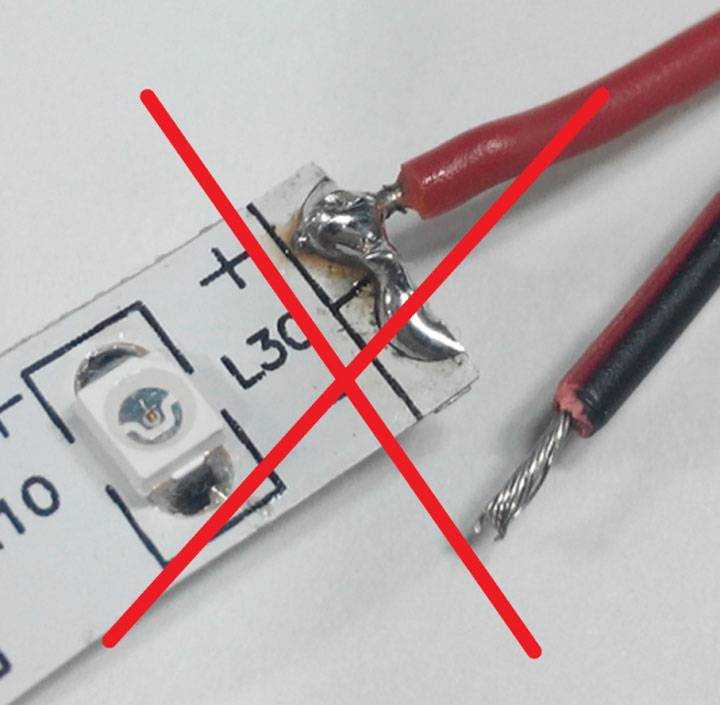

Распространенные ошибки при пайке

По незнанию или отсутствию опыта чаще всего во время пайки светодиодной ленты допускаются следующие виды ошибок:

1. Использование мощного паяльника, температура жала которого превышает 300 градусов.
2. Применение кислоты или активного флюса. В результате могут повредиться контакты, провода, припой и токопроводящие полосы на ленте.
3. Вместо качественной продукции может попасться поддельная светодиодная лента с неизвестным сплавом в местах контактов, не поддающихся пайке.
4. Толстые или избыточно жесткие, трудно гнущиеся проводники могут оторвать место припоя и повредить саму ленту.

Если нет возможности определить температуру паяльника, нужно обратить внимание на его эксплуатационные параметры. Избыточно разогретое жало начинает дымить, канифоль и флюс при соприкосновении с ним шипит и закипает, припой быстро плавится и не прилипает, а при попадании на жало не блестит, но имеет матовую разрыхленную поверхность, сама рабочая часть паяльника при этом покрывается нагаром

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

Техника соединения при помощи коннекторов

Среди преимуществ светодиодных устройств одно из главных мест занимает их оптимизированность, что проявляется и в минимальных требованиях к расходным материалам при монтаже. Тем не менее иногда себя оправдывает и включение коннекторов в электротехнические схемы. Как паять светодиоды с такими элементами? Пайка в данном случае выступает вспомогательным средством обеспечения надежного соединения между проводами, а коннекторы формируют своего рода армирующий внутренний каркас. Оптимальный размер коннектора по ширине составляет 8-10 мм. На первом этапе необходимо создать конструкционное соединение, выполнив нужное количество контактов на плате, а затем приступать непосредственно к пайке.

При этом надо учитывать, что соединение с коннектором не всегда дает преимущество с точки зрения будущей эксплуатации светодиода. Во-первых, места подключения с такой арматурой в большей степени склонны к подгоранию, а также способствуют быстрому нагреву излучателя. Во-вторых, возможно ухудшение свечения, что выражается в понижении яркости. Как паять светодиоды на плату с коннектором, чтобы исключить подобные негативные эффекты? Желательно отказаться от медных проводников, а саму пайку выполнять сплошным способом, что исключит риск образования участков окисления.

Соединение светодиодных лент коннекторами

Практически в любом магазине, торгующим светодиодной продукцией на прилавках можно найти огромное количество разнообразных соединителей, коннекторов. Используя их, мы можем соединять не только отрезки, но и легко можем создавать соединения под прямым углом, Т-образные соединения и другие оригинальные решения.

Цены на коннекторы для светодиодных лент очень доступные, независимо от того к какой группе их относят — соединтельным или соединительно-запитывающим.

Основное предназначение коннекторов — соединение двух и более отрезков ленты между собой и подключение к блоку питания. К плюсам стоит отнести быстрота и простота монтажа. К минусам — подверженность контактов к окислению во влажной среде.

Подразделяются коннекторы, как мы уже выяснили по типу соединения и по ширине соединяемой ленты. Наиболее распространенные по ширине 8 и 10 мм, они подходят для соединения однорядных светодиодных лент как монохромного, так и RGB свечения. Для двух и трех рядных необходимо использовать соответствующие по ширине коннекторы.

Ниже Вы можете посмотреть наиболее распространенные соединители.

Наиболее популярные виды коннекторов

1 из 4

Что и где паять?

Перед тем, как непосредственно приступать к какой-либо работе, неплохо было-бы разобраться в том, с чем приходиться иметь дело. Любую светодиодную ленту можно в общем смысле понимать, как участок электрической цепи. Она, как известно, состоит из активных компонентов и соединителей. В качестве последних обычно выступают провода, но такой тип светильника является ничем иным, как гибкой электронной платой. Следовательно, проводниковые соединения в ней заменены на медные дорожки, которые скрыты под внешним ламинирующим покрытием. Без него все будет выглядеть следующим образом:

Как видно на рисунке справа, компоненты цепи объединяются в отдельные группы или блоки по три светодиода и N-ое количество резисторов (в данном случае он один в группе, но все зависит от типа и ее характеристик). Эти блоки имеют стандартизированную длину (5 или 10 см), что облегчает процесс монтажа. В местах их стыковки (линия разреза) можно видеть контактные группы, к которым при необходимости подключения к сети или другой ленте, и производится пайка.

Сильно углубляться в классификацию диодных лент нет смысла, кроме как с точки зрения конструктивных особенностей, влияющих на пайку. Формально можно выделить две группы гибких плат: обычные (открытые) и защищенные (герметичные). Отличия между ними хорошо видны на иллюстрации внизу (герметичная диодная лента покрыта шаром силикона или прозрачной эпоксидной смолы):

И те, и другие могут иметь 2 или 4 контактные группы. В первом случае речь идет об одноцветной светодиодной («+» и «−»), а во втором – об RGB ленте, цвет свечения которой может меняться за счет промежуточного контроллера («B», «R»,«G» и «+»):

В трехцветном RGB светильнике три точки соединения отведены под каждый из цветовых каналов (синий, красный и зеленый) и общее питание.
