Что делать, если включенный светодиодный светильник мигает?

Светлый угол — светодиоды. Светодиодная лента стала тускло гореть тускло

5 причин почему моргает светодиодная лента

Зачастую случается так, что спустя некоторое время эксплуатации, светодиодная лента начинает моргать, мерцать как ”стробоскоп”, частично тускнеть или гореть не в полную силу.

Не стоит впадать в панику, такие проблемы можно выявить быстро и устранить их самостоятельно, не прибегая к помощи специалистов.

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

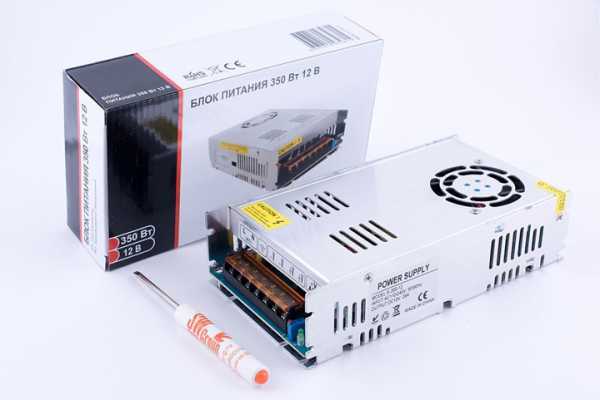

По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

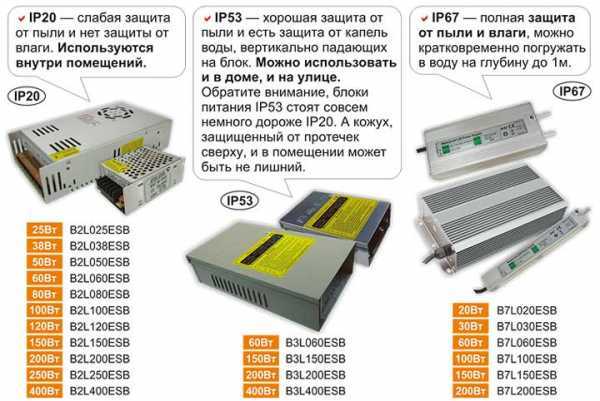

Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Некачественная пайка

Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.

Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.

Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.

А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.

Прижмешь его пальцем – свет есть, отпускаешь – исчезает. Отсюда и проблемы с мерцанием, морганием.

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Почему вредна любая пульсация напряжения в источнике света

Большие проблемы из-за изменения светового потока возникают в том случае, если выполняются работы высокой точности.

В отдельных документах СНиП записаны пределы для перепадов освещенности, которые составляют от 12 до 20 %. Такая норма актуальна на производстве, где изготавливают высокоточные изделия или осуществляется сборка малых деталей/узлов. Причины крайне просты: из-за постоянных перепадов глаза человека устают, поэтому рабочий допускает ошибку при сборке, расположив в неправильном порядке элементы и т.п. В итоге получается брак, что ведет к финансовым убыткам предприятия и потере репутации надежного производителя.

Иная картина наблюдается в быту. Простая лампочка накаливания функционирует напрямую от сети переменного тока напряжением 220 В и промышленной частотой 50 Гц. Последний параметр определяет частоту мигания. Пауза между двумя последовательными пульсациями составляет 10 мс – значение настолько мало, что человеческий глаз данный процесс абсолютно не воспринимает. Описанная ситуация сохранится прежней при стабильном напряжении.

В теории это так, но на практике в бытовой электросети наблюдаются заметные перепады напряжения. Можете убедиться в этом самостоятельно, воспользовавшись тестером или обычным фильтром со встроенным конденсатором (вы будете видеть, как мерцает диодный индикатор). Фактическое значение напряжения колеблется в диапазоне от 215 до 240 В. Производители учитывают этот факт, поэтому бытовые электрические приборы рассчитаны на подобную эксплуатацию.

Освещенность напрямую зависит от напряжения, поскольку падение или увеличение данного параметра влияет на нагрев колбы или корпуса (повышение/снижение). Коэффициент пульсации при таких перепадах составляет 11,36 %.

В бытовых сетях наблюдаются более серьезные перепады, когда напряжение уменьшается до 190 В. В таком случае коэффициент пульсации вырастает до 22 %. Данная величина практически удовлетворяет нормам, записанным в СНиП и указанным нами ранее (12-20 %). Все это актуально для обычных ламп накаливания, а в случае со светодиодными изделиями картина будет совершенно иной.

Алгоритм действий при осмотре источника освещения

Придерживайтесь следующей памятки:

1. Проверяется наличие напряжения на входе.
2. Проверяется наличие напряжения на выходе.
3. Проверяется напряжение на входе в контроллер (диммер).
4. Осматриваются и тестируются контакты на ленте.
5. Осуществляется диагностика пульта после установки новых батареек.
6. Осматривается всё изделие с целью выявления перегревшего диода (выглядит, как почерневшая точка или участок).

Исправив дефект в системе освещения, озаботьтесь вопросами безопасности. Защитите ленту от высокой влажности, грызунов, механических повреждений и осадков. При таком подходе устройство будет служить вам столько, сколько заявлено производителем в инструкции по применению.

Световые сигналы после выключения

Такое слабое свечение наблюдается не реже, чем мерцание

Это гораздо более частое явление, которое можно встретить едва ли не в половине домов. Причин, чаще всего, две:

Использование выключателя с подсветкой очень удобно, так как позволяет хорошо ориентироваться в темноте, особенно маленьким детям. Но плохо то, что электроцепь из-за этого постоянно находится в замкнутом состоянии и малые порции напряжения продолжают поступать на блок питания, что и приводит к периодическому мерцанию.

И снова возвращаемся к некачественным моделям с диодным мостом и гасящим конденсатором вместо драйвера. Решает такую проблему приобретение качественной продукции известных производителей – все последние модели оснащены конденсаторами с увеличенной емкостью, соответственно, нет свечения даже при подключении к выключателю с подсветкой.

fsmoke

Здравствуйте, уважаемые форумчане, только что зарегался, специально, чтобы рассказать про нюансы работы ws2812b с esp8266 и их решения.

Лирическое отступление Судьба распорядилась так, что я стал с++ разработчиком, но чисто софтверником, электроника для меня остаётся в качестве хобби. Я не являюсь ардуинщиком, т.к. ввиду своего стажа(~17 лет) и опыта мне проще писать на нативном СИ, но это никак не влияет на тот материал, который я собираюсь здесь изложить.

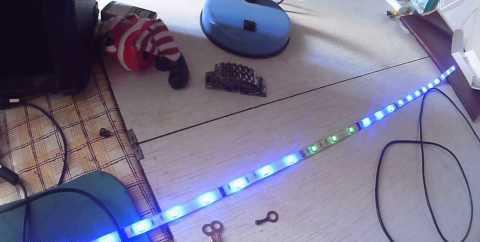

Проблемы: К сожалению, когда я столкнулся с кристаллом ws2812b я влетел с «шашкой наголо» и думал, что сейчас всё сделаю за пару дней. практически так и случилось, но потом начали возникать проблемы, которые я решал по выходным в течении целого месяца!

Промокоды со скидками на светильники

1) Питание ленты 2) Падение напряжений 3) Логические уровни 4) Помехи

1) Первое, что необходимо уяснить это то, что что кристалл ws2812b достаточно прожорливая штука — токи на одном кристалле судя из даташита, могут доходить до 60 мА! Теперь посчитаем на примере моей ленты 96 светодиодов на метр, лента у меня 2.5 м:

Если выбрать маленькое сечение — у Вас будут греться питающие провода — и возникнет вероятность ВОЗГОРАНИЯ!

НО! У нас кристалл ws2812b — соответственно, открыв даташит — мы с удивление узнаём, что границы лог. нуля и лог. единицы — достаточно разнесены друг от друга. Более того они ещё и зависят от опорного напряжения, которым является напряжение питания.

Исходя из даташита — максимальный уровень лог. нуля 0.3vdd, а минимальный уровень лог. единицы 0.7vdd. Считаем самое интересное уровень лог. единицы: 0.7 * 5.5 вольт = 3.85 вольт — а это значит, что лог. единица должна лежать в диапазоне от 3.85в до 5.5в, естественно esp8266 с её 3.3в ну никак не подходит.

Собственно поэтому решение со стабилитроном понижающим питание и помогает, потому что опорное напряжение тоже снижается(0.7 * 4.5 в = 3.15 в) — но оно неверное(см. пункт 2.). да и к тому же мы получаем предельные 3.15 в — т.е. любая помеха и единица НЕ ПРОЙДЁТ(3.15 очень близко к 3.3в), как результат вы получите те самые мерцания

В интернете полным полно различных схем согласования уровней, например такая классическая схема на мосфете

Но она работать не будет.

Классический подход к решению данных проблем использовать специализированные микросхемы, например SN74LVC1T45 (1-битный шинный приемопередатчик с двуполярным питанием)

как раз должен подойти для этого — но я нашёл более простое, доступное и дешевое решение.

Есть такие микросхемы, как микросхемы логических операций например 74ACT04SC, которая является инвертором, её без проблем можно найти на видеокарточках, материнских платах и пр. она достаточно быстра, дешёва(8 российских рублей если покупать) — и прекрасно справляется с шиной данных ws2812b.

Помогите вылечить моргание ленты WS2812 | AlexGyver Community

В интернете полным полно различных схем согласования уровней, например такая классическая схема на мосфете

Но она работать не будет.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Классический подход к решению данных проблем использовать специализированные микросхемы, например SN74LVC1T45 1-битный шинный приемопередатчик с двуполярным питанием как раз должен подойти для этого — но я нашёл более простое, доступное и дешевое решение. Если же вам что-то непонятно, пишите мне!

Проверка и ремонт

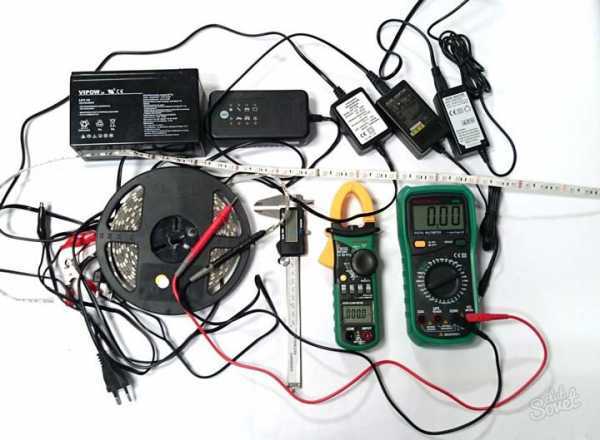

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

1. Мультиметр.
2. Индикаторная отвертка (220V).
3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
4. Паяльник, олово, флюс пассивный.
5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

1. Обрыв дорожки.
2. Перегорел предохранитель.
3. Пробило диодный мост.
4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

• Постоянным.
• Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

Как найти нерабочий светодиод

Из информации выше вы узнали, что существует два способа подключения светодиодов – последовательный и параллельный (группами). Наиболее популярен параллельный метод. В таком случае при выходе из строя одного светодиода начнет мерцать или перестанет работать отдельный (обычно небольшой) участок гибкой платы. Остальная часть ленты продолжит функционировать в заданном режиме.

Чтобы отыскать неисправный светодиод, используйте следующие рекомендации:

1. Осмотрите ленту визуально, что нередко позволяет выявить выгоревший диод. При отсутствии явных следов подгорания изучите поверхность полупроводника.
2. Черная точка на кристалле может указывать на то, что этот элемент уже перегорел или работает некорректно. В целом нужно искать любые дефекты, которые не наблюдаются на соседних деталях.
3. Обнаружив подозрительный диод, прозвоните его. Сделайте аналогичную процедуру для всех остальных полупроводников на неработающем или некорректно функционирующем участке. Вас не интересует соответствие техническим нормам – просто сравните полученные значения на каждом участке отдельно.
4. При отсутствии мультиметра воспользуйтесь медной проволокой. С ее помощью следует закоротить подозрительные диоды. Когда обнаружите неисправный, то при его закорачивании участок цепи начнет работать в нормальном режиме.
5. Никогда не исключайте вероятности заводского брака – плохую припайку диода. Нажмите на него, приложив небольшое усилие. Если проблема в припайке, то светодиод начнет светиться, как и весь проблемный сегмент цепи. В таком случае поможет повторная пайка.

Несмотря на кажущуюся сложность конструкции светодиодной ленты, наличие большого числа полупроводников, резисторов и других элементов цепи, вы сможете самостоятельно выявить причину мерцания или неисправности отдельного участка платы. И уж тем более не нужно при выявлении дефектов бежать в магазин за новой лентой – возможно, причиной является неправильно работающий контроллер, блок питания или пульт дистанционного управления. Для начала попытайтесь выполнить самостоятельную диагностику, а уже после воспользуйтесь услугами мастера.

Люди, стремясь украсить жилье или добавить ему практичности, все чаще прибегают к помощи светодиодных лент. Они долго служат – около 25 лет – аккуратно выглядят и экономят энергию. Красиво, компактно и удобно. Пока в одну прекрасную ночь владелец светодиодов не встанет по делам и включит подсветку, которая внезапно начнет мерцать, как в фильмах ужасов. Кровь в его жилах похолодеет, а он одним прыжком окажется у ноутбука, вводя в поиске: ”Что делать, если светодиодная лента мигает?”.

Метеорит72 — лучший интернет магазин светодиодного освещения! Товары высочайшего качества, безупречный сервис, широчайший ассортимент, отличные цены, гарантия. Посмотреть продукцию >>>

Способы устранения мерцания светодиодной ленты

Кардинальным способом решения причин с миганием является приобретение светодиодной ленты с блоком питания от проверенного и надёжного производителя, и притом — в магазинах, где имеются сертификаты соответствия на подобные изделия. Не стоит стесняться попросить продавца показать необходимый документ. Правда, цена вопроса окажется значительно более высокой. Именно по этой причине многие владельцы специализированных маркетов, продающих светильники, отказываются брать на реализацию светодиодную продукцию от торговых марок Phillips или Osram: цена велика, а успешная реализация сомнительна.

Как выглядит сертификат соответствия

Для лент LED-светильников китайского производства необходимо подбирать соответствующие управляющие схемы (умельцы паяют их самостоятельно, благо, в интернете — на специализированных форумах — имеется достаточное количество схем на все схемы подключения светодиодов). При изготовлении схемы необходимо учитывать, что она должна иметь гальваническую развязку по току. Принцип заключается в том, чтобы гарантированным образом обеспечить передачу мощности между отдельными элементами схемы без их непосредственного контакта.

Вариантов немного: либо емкостная развязка через конденсатор с небольшой ёмкостью, либо индуктивная, при помощи катушки. Конденсаторная развязка более выгодна, поскольку габариты схемы, управляющей работой светодиодов в ленте практически не увеличиваются, а инерционность срабатывания будет весьма малой. Недостаток состоит в том, что емкость конденсатора для каждого варианта включения светодиодной ленты следует подбирать индивидуально.

Более простые способы устранения неисправностей

1. Отказаться от подсветки в выключателе или в блоке питания. Эффектность работы возрастает, если в выключателе смонтирована подсветка, однако следствие взаимодействия двух групп светодиодов в ленте может привести к обратному эффекту.
2. Проверить текущее значение напряжения: как уже было показано выше, отдельные производители светодиодов в ленте не в состоянии обеспечивать разумную амплитуду возникающих пульсаций. В таком случае придётся обеспечивать двухполупериодное выпрямление тока, что снизит амплитуду колебаний напряжения примерно вдвое. Недостаток в том, что модернизированная схема может не разместиться в прежнем корпусе.
3. Самый простой вариант: вышел из строя (либо близок к тому) один из светодиодов. Неисправность одного из светильников LED-ленты (которая включает в себя, как правило, до трёх источников, располагающихся последовательно) приводит к миганию всей ленты. Бракованный элемент имеет чёрные точки или потемнение на своём внешнем корпусе.
4. Неисправен пульт дистанционного управления: либо функционально (для китайских производителей это не редкость), либо просто села батарейка. Неисправность легко диагностируется тестером, настроенным на диапазон 12 В. Возможно также и обычное механическое загрязнение кнопки на пульте или блоке питания. Пульт проверяется во всём рабочем диапазоне напряжений, при которых функционирует светодиодная лента, но не ниже 6…7. В.
