Методы подключения
Простейшим методом подключения светильника к сети на 220 В является использование гасящего сопротивления, расположенного последовательно светодиоду. Напряжение постоянно изменяется, амплитудное значение может достигать 310 В. Данная величина должна обязательно учитываться при расчетах сопротивления.
Также следует обеспечить защиту диода от обратного напряжения, равного прямому. Рассмотрим основные способы.
Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)
В данном случае правильно подключить к схеме выпрямительный диод 1N4007, обратное напряжение которого составляет 1000 В. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя.
Шунтирование светодиода обычным диодом
Этот способ подразумевает использование простого маломощного полупроводника, подключаемого по встречно-параллельному курсу со светодиодом. Обратное напряжение будет воздействовать на гасящее сопротивление, поскольку диод включен в прямом направлении.
Встречно-параллельное подключение двух светодиодов
Способ схож с предыдущим методом, за исключением того, что светодиоды будут гореть только на своем отрезке синусоиды, обеспечивая друг для друга защиту от пробоя.
Существенным недостатком подключения светодиодов к сети 220 В через гасящий резистор является то, что на сопротивлении выделяется огромная мощность.
Рассмотрим пример. Предположим, что используется гасящий резистор сопротивлением 24 кОм при подключении светодиодов к сети 220 В с выходящим током 9 мА. Рассчитаем мощность на гасящем сопротивлении: 9*9*24=1944 мВт (около 2 Вт). Таким образом, чтобы обеспечить оптимальную эксплуатацию, нужно взять резистор мощностью не ниже 3 Вт.
Когда используется несколько led-диодов, потребляющих ток большего значения, то мощность будет расти пропорционально квадрату выходного тока, из-за чего использовать гасящий резистор будет просто нецелесообразно. В случае применения сопротивления меньшей мощности, чем требуется по регламенту, резистор быстро выйдет из строя и произойдет короткое замыкание.
Поэтому роль токоограничивающего элемента должен играть конденсатор, на котором не рассеивается мощность, поскольку сопротивление является реактивным.
В простейшей схеме подключения светодиодного осветительного прибора через конденсатор наблюдается следующая картина: после прекращения питания в конденсаторе сохраняется остаточный заряд – источник угрозы для безопасности человека, который должен разряжаться с помощью сопротивления. Второй резистор требуется при включении питания для защиты схемы от тока, идущего через конденсатор. Выпрямительный диод служит для защиты led-диода от обратного напряжения. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже 400 В.
Категорически запрещено использовать полярные конденсаторы в сети переменного тока, поскольку проходящий в обратном направлении ток приведет к разрушению конструкции.
Для расчета нужной емкости конденсатора используют эмпирическую формулу, где производное 4,45 и тока, проходящего через светодиоды, нужно разделить на разницу между амплитудной величиной тока (указана выше – 310 В) и падением напряжения на светодиоде после прямого прохождения.
Например, если нужно подключить led-диод с падением напряжения 3 В и током 9 мА, то по формуле выше емкость конденсатора будет равна 0,13 мкФ. На данную величину в большей степени влияет сила тока, меньшей – падение напряжения.
Эмпирическая формула может использоваться при расчетах емкости конденсатора для сети частотой 50 Гц, поскольку в остальных случаях коэффициент 4,45 требует перерасчета.
Подключение RGB ленты
Если у вас лента многоцветная — RGB, то в этом случае еще нужно подключить контроллер.
Он устанавливается всегда после БП. Его входное напряжение — 12 или 24Вольт.
То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.
Каждый провод отвечает за свой цвет:
синий Blue — клемма «В» на контроллере
зеленый Green — клемма G
красный Red — зажим R
черный или другого цвета провод отличный от первых — клемма V+
Разъем Power (питание) — это место куда подключаются провода питания.
Здесь тоже нужно соблюдать полярность. Плюс с блока на «+V» контроллера, минус к «-V».
Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.
Как подключить светодиод к 12 вольтам
Стабилизатор на 12V
12 вольт уже обеспечивает широкие возможности по включению. Схема подключения светодиодов может быть последовательной по 3 штуки. Четыре штуки таким образом не включают, потому что следует учитывать снижение напряжения под нагрузкой. Например оно может снизится с 12В до 11В, что приведет к значительной потере светового потока.
Лучше всего использовать низковольтный драйвер, чтобы не использовать резистор. Такой стабилизатор работает от 12V имеет регулятор напряжения на выходе и настройку Ампер. К тому же по конструкции он проще, чем на 220В и не имеет трансформатора, только дроссель.
Примером будет светодиодная лента на 12В, в которой 3 LED и резистор включены последовательно.
В автомобильной сети, в том числе и прикуривателе, при заведенном двигателе бывает от 13,5В до 15В. Но скачки могут быть и до 30В. На заглушенном авто будет от 12В до 13В, зависит от уровня заряда автомобильного аккумулятора. Поэтому очень не рекомендуется включать LED без стабилизированного блока питания или стабилизатора тока. Китайские очень плохо переносят такие скачки, из-за низкого качества и плохих проводников у кристалла. Фирменные типа Cree Philips Osram могут долго работать в автомобиле и без стабилизатора, это было протестировано на светодиодных лампах для габаритных огней.
Сопротивление для светодиодов
Формула расчета сопротивления.
Вычисляем параметры:
- Разница напряжение источника питания и падения напряжения – 12-3=9.
- Произведение максимальной силы тока (ампер) и коэффициента надежности – 0.02*0,75=0,015.
- Рассчитываем сопротивление(кОм) – 9/0.015 = 600 (кОм).
Формула расчета мощности.
Расчет мощности резистора:
- Разница напряжения источника питания и падения напряжения – 12-3=9.
- Согласно формуле, возводим в квадрат – 9*9=81.
- Делим на сопротивлениерезисторав омах – 81/600=0,135 Вт.
Таким образом, нам идеально подойдет резистор MRS25 (0,6 Вт, 600 Ом, ± 1%). На середину 2020 года его стоимость составляет около 8 рублей. Обычно нет необходимости высчитывать мощность резистора
Тем не менее, это важно делать для проверки будущей сборки
Применение
Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.
Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.
Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.
Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.
Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.
Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.
Драйвер создаст на резисторе падение напряжения 12 В.
Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:
Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.
Промокоды со скидками на светильники
Переделка Драйвера Для Светодиодов в Блок Питания
Для переделки импульсного преобразователя КЛЛ в драйвер светодиода, достаточно удалить «лишние детали», обведённые красной пунктирной линией. Это цепи запуска лампы.
Повисший в воздухе вывод дросселя L1 подпаять к плюсовой дорожке блока, намотать на него вторичную обмотку, и добавить диодный мост, спаянный из быстродействующих диодов серии HER, FR, UF и им подобных.
Светодиод укрепил на радиаторе, предварительно смазав его термопастой.
Радиатор закрепил проволокой к корпусу преобразователя. Таким образом собрал светодиодную лампу, затратив минимум средств.
В результате несложной переделки КЛЛ, мы получили отличный драйвер для мощного светодиода, Продлили жизнь преобразователя КЛЛ.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Зарядное устройство из БП светодиодных лент. Припаиваем крокодилы к проводу, и вперед заряжаться Учитывая цену, которую заряжают за китайского дерьмо, лучше сделать свою зарядку из блока питания. Спрашивайте, я на связи!
Определяем полярность светодиода. Где плюс и минус у LED
Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.
Вы можете встретить два обозначения LED на принципиальной электрической схеме.
Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?
Цоколевка 5мм диодов
Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.
На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.
Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду
Плюс подключается к аноду, а минус к катоду.
Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!
Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.
Как определить анод и катод у диодов 1Вт и более
В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.
Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.
Как узнать полярность SMD?
SMD активно применяются практических в любой технике:
- Лампочки;
- светодиодные ленты;
- фонарики;
- индикация чего-либо.
Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.
Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.
Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.
Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.
Как определить плюс на маленьком SMD?
В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.
Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.
Определяем полярность мультиметром
При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.
Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.
Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?
Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.
Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.
Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.
В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.
Другие способы определения полярности
Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.
Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.
Как выбрать светодиод для подключения к 12 вольтам
Необходимый вид диодов подбирают исходя из конкретных задач. На рынке существует множество вариантов, от индикаторных до сверхмощных. Для подсветки кнопок и индикаторов на панели приборов в авто можно использовать маломощные диоды. Для подсветки интерьера квартиры или машины применяют простые сверхъяркие. Для установки в головную оптику, дневные головные огни автомобилей или в фонарики устанавливают мощные светодиоды.
Важным фактором является размер и форма корпуса. В зависимости от предназначения могут использоваться диоды в круглом корпусе или детали поверхностного монтажа (SMD). Все зависит от потребности и задач.
Что это такое
Светодиоды уже давно стали популярными осветительными приборами. Это связано с их отличной энергоэффективностью и большим сроком службы (в сравнении с обычными лампочками). Кроме того, цены продолжают падать по мере увеличения производства данных изделий.
Основные преимущества:
- долговечность – до 10 лет непрерывного свечения;
- прочность – не боятся ударов и вибраций;
- разнообразие – множество типоразмеров и цветов свечения;
- низкое энергопотребление – экономичнее обычной лампочки примерно в 10 раз при схожих характеристиках;
- пожаробезопасность – из-за малого энергопотребления не перегреваются, поэтому не способны привести к пожару.
LED (light emitting diode) – это аббревиатура, обозначающая светоизлучающий диод. Из школьного курса физики известно, что он полярен. Поэтому светодиод не будет работать, если не соблюдается полярность, а также есть вероятность его сгорания(случится пробой). Обратное напряжение пробоя полупроводниковой структуры составляет 4-5 вольт. При этом он все равно может заработать при правильном подключении, однако в нем начнутся деструктивные процессы, что значительно снизит срок службы.

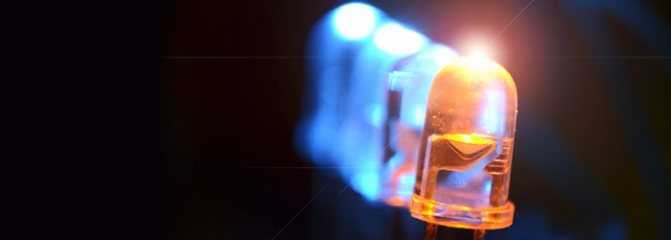

LED элемент крупным планом
Проще говоря, светоизлучающий диод (LED) является полупроводниковым устройством, которое светится при прохождении через него электрического тока. Поскольку свет генерируется в твердом полупроводниковом материале, светодиоды описываются как твердотельные устройства. Термин «твердотельное освещение» отличает эту технологию от других источников, которые используют подогреваемые нити (лампы накаливания и вольфрам-галогеновые), а также газоразрядные (флуоресцентные лампы).
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Как выбрать нужный драйвер?
Здесь все очень просто. Вам остается только выбирать по трем параметрам:
- выходной ток;
- максимальное выходное напряжение;
- минимальное выходное напряжение.
Выходной (рабочий) ток драйвера светодиода — важнейшая характеристика. Ток должен быть равен оптимальному току для светодиодов.
Например, в нашем распоряжении 10 светодиодов полного спектра для фитоламп:
Номинальный ток этих диодов — 700 мА (взято из справочника). Итак, нам нужен токовый драйвер на 700 мА. Или чуть меньше, чтобы продлить срок службы светодиодов.
Максимальное выходное напряжение драйвера должно быть больше суммы прямого напряжения всех светодиодов. Для наших фито-светодиодов прямое напряжение находится в пределах 3,4 вольт. Берем максимум: 4В х 10 = 40В. Наш драйвер должен обеспечивать напряжение не менее 40 вольт.
Затем минимальное напряжение рассчитывается из минимального прямого напряжения на светодиодах. То есть оно не должно быть больше 3 В x 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или меньше).
Следовательно, мы должны выбрать схему драйвера, рассчитанную на ток 650 мА (что немного меньше номинального) и способную при необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.
Следовательно, для наших целей подойдет что-то вроде этого:
Конечно, при выборе драйвера всегда можно расширить диапазон напряжений в любую сторону. Например, вместо драйвера с выходом 30-40 В подойдет тот, который выдает от 20 до 70 вольт.
В таблице приведены примеры драйверов, идеально совместимых с разными типами светодиодов:
| ВЕЛ | Какой драйвер нужен |
| 60 мА, 0,2 Вт (smd 5050, 2835) | см схему на TL431 |
| 150 мА, 0,5 Вт (smd 2835, 5630, 5730) | драйвер 150 мА, 9-34 В (одновременно можно подключить от 3 до 10 светодиодов) |
| 300 мА, 1 Вт (smd 3528, 3535, 5730-1, светодиод 1 Вт) | драйвер 300мА, 3-64В (для 1-24 последовательно подключенных светодиодов) |
| 700 мА, 3 Вт (светодиод 3 Вт, фито-светодиод) | драйвер 700 мА (для 6-10 светодиодов) |
| 3000 мА, 10 Вт (XML2 T6) | драйвер 3А, 21-34В (для 7-10 светодиодов) или см схему |
Кстати, для правильного подключения светодиодов вовсе не обязательно приобретать готовый драйвер, можно просто взять подходящий блок питания (например, зарядное устройство от телефона) и прикрутить простой стабилизатор тока к нему на транзисторе или LM317.
Дистанционный способ управления
Контроллер простой по конструкции и экономичный.
Установлена программа смены цветов. Подходит для устройства подсветки вывесок, витрин магазинов. Иногда прибор используют как простой выключатель.
Инфракрасный
Работает при условии видимости приёмника контроллера, ограниченной дистанцией до 10 м. Его функции похожи на телевизионный пульт.
Яркость излучения регулируется. Предусмотрен подбор четырёх цветов и оттенков к ним, переливание света, и дополнительное проецирование белого. Возможна установка эффекта затухания или мерцания излучения.
Радиоуправляемый
IR Контроллер регулируют радиосигналом с дистанцией до 20 метров. Зрительная видимость необязательна. Соблюдая указанное расстояние, освещение регулируют с любой комнаты. Недостаток — при утере пульта необходимо покупать полный комплект нового, так как частота радиосигнала у них разная. Конструкции пультов бывают сенсорными или кнопочными, со всеми стандартными действиями.
Работающий по WI-FI
Функционируют по тому же принципу, с любым типом пульта, как указано выше. Контроллером можно управлять через мобильный телефон.
Параллельное соединение светодиодов
В данной ситуации все происходит наоборот. На каждом светодиоде уровень напряжения одинаковый, а сила тока состоит из суммы токов, проходящих через них.
Следуя из вышесказанного делаем вывод, если у нас есть источник в 12В и 10 светодиодов, блок питания должен выдерживать нагрузку в 0,2А (10*0,002). Исходя из вышеупомянутых расчетов — для параллельного подключения потребуется токоограничивающий резистор с номиналом 2,4 Ом (12*0,2).
Характеристики каждого светодиода даже одной серии и партии всегда разные. Если другими словами: чтобы засветился один, необходимо пропустить через него ток с номиналом 20 мА, а для другого этот номинал может составлять уже 25 мА.
Таким образом, если в схеме установить только одно сопротивление, номинал которого был рассчитан ранее, через светодиоды будет проходить разный ток, что вызовет перегрев и выход из строя светодиодов, рассчитанных на номинал в 18мА, а более мощные будут светить всего на 70% от номинала.
Исходя из вышесказанного, стоит понимать, что при параллельном подключении, необходимо устанавливать отдельное сопротивление для каждого.
- Недостатки параллельного подключения:
- Большое количество элементов.
- При выходе одного диода из строя увеличивается нагрузка на остальные.
Способы создания схем из нескольких светодиодов – последовательное и параллельное соединение
При подключении нескольких светоизлучающих приборов к источнику питания может использоваться два варианта соединения – последовательное и параллельное.
Последовательное

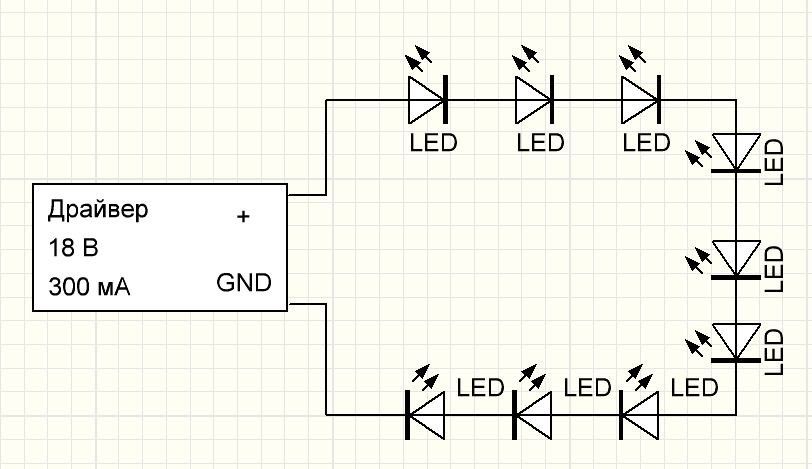

Последовательное соединение представляет цепь полупроводниковых приборов, в которой катод первого излучателя спаян с анодом следующего – и так далее. Через все элементы последовательной цепи протекает ток одного значения, а падение напряжения суммируется. Мощность БП выбирается равной или превышающей сумму мощностей каждого элемента.
Минусы последовательного соединения:
- При значительном количестве элементов цепи необходимо выбирать БП большого вольтажа.
- При выходе из строя одного LED-диода перестает работать вся цепь.
В длинных лентах на 60-70 диодов на каждом элементе происходит падение напряжения примерно на 3 В, то есть такие ленты можно присоединять к сети 220 В через выпрямитель.
Параллельное
При параллельном подсоединении напряжение на всех элементах цепи будет равным, а суммируются токи каждого LED. Основная проблема в данном случае состоит в том, что LED-светильники, даже из одной партии, часто имеют различные характеристики. Поэтому, если поставить один общий резистор, на лампочки может подаваться ток разного значения, вследствие чего некоторые элементы будут светить слишком ярко, а некоторые – тускло. Решение проблемы – установка отдельных резисторов для каждого диода.
Минусы параллельного подключения:
- большое количество элементов цепи из-за необходимости использования индивидуальных резисторов для каждого диода;
- существенный рост нагрузки при перегорании одного LED-диода (если используется один мощный резистор на всю цепь).
Смешанное
Это самый подходящий вариант соединения светодиодов, поскольку он позволяет хотя бы частично скомпенсировать недостатки последовательного и параллельного подключений. В этом случае параллельно соединяются цепочки последовательно расположенных элементов. Этот способ применяется в современных елочных гирляндах или лентах. Преимущество такого решения: если даже выйдут из строя одна или несколько параллельных цепочек, остальные будут исправно светить.
Достоинства светодиодных лент
- Экономное потребление электроэнергии.
- Срок службы от 5 до 13 лет, превышающей традиционные источники света.
- За счёт гибкости конструкции ленте придают любую форму.
- Возможность увеличивать (подобрать) длину, добавляя шести или десятиметровыми кусками (по 3 или 5 диодов в каждом).
- Потребляемая электроэнергия используется на излучение света, а не на подогрев прибора.
- Нулевое мерцание и отсутствие ультрафиолета.
- Устойчиво работает при колебаниях сетевого напряжения. Функционирует через блок питания при изменениях в пределах 130—160 вольт.
- Широкий выбор световой гаммы сохраняется во весь период эксплуатации.
- Простота монтажа.
- Производители гарантируют качество светодиодных лент.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
