Светодиодная лента для тюнинга машины: как смонтировать и подключить

Выбираем ленту для машины

Чтобы правильно
подключить светодиодную ленту в любой машине, необходимо выбирать ее, исходя из
двух главных критериев. Это тип матрицы и ее технические характеристики, а
также класс защиты от внешних факторов. Рассмотрим их более детально.

Тип светодиодной матрицы

Среди главных
параметров, характеризующих матрицу светодиодной ленты для машины, выделяются:

1. Размер лед-кристалла. Например, в маркировке обозначается как SMD3528, где первые три буквы – это тип, а последующие четыре цифры – размер в миллиметрах, то есть 3,5 мм на 2,8 мм.
2. Плотность диодов. Определяет яркость и равномерность освещения в конкретной области машины. Количество лэд-элементов изменяется от 30 до 240 на 1 метр полоски. При этом кристаллы могут располагаться по два в ряд.
3. Цвет светового потока. Светодиодные ленты могут быть как монохромными, так и трехцветными – RGB-типа. У первых вариантов оттенок варьируется в широком диапазоне температуры спектра – от теплого белого до синего холодного.
4. Мощность. Зависит от типа, размеров и плотности кристаллов. Например, 30 диодов с матрицей SMD5050 потребляют всего 7 Вт, а 240 аналогичных элементов – уже 57 Вт на один метр ленты. Этот параметр определяет силу блока питания.
5. Рабочее напряжение. Лед-полоски, применяемые для подсветки автомобиля, бывают на 12 и 24 вольта.

Класс защиты

Светодиодную ленту
важно не просто правильно установить в машину и подключить по схеме, но и
защитить от проникновения пыли и влаги. Для этого ее нужно выбирать в
соответствии с условиями эксплуатации в следующих трех категориях:

1. IP20 и ниже.
   Поверхность полоски не имеет изоляционного слоя, поэтому предназначена для
   использования только в сухих проветриваемых помещениях – в салоне.
2. IP65. Отличается
   хорошим уровнем защиты от пыли и конденсата. Снаружи покрыта силиконовым слоем.
   Однако ее нельзя использовать под прямыми потоками воды и дождя. Допустимо
   устанавливать снаружи внутри оптики, в багажник, под капот машины.
3. IP68. Имеет
   герметичное водонепроницаемое покрытие, позволяющее эксплуатировать устройство
   с погружением в воду. Монтируется на корпус, бампера, диски и днище авто.

В продаже светодиодные ленты доступны в 5-метровых мотках. Часто продавцы указывают плотность лед-элементов на всю длину, а не на один метр. Подобное несоответствие может привести к ошибкам в расчетах. Это в свою очередь не даст возможности правильно подключить ее в машине.

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто.

Для проведения монтажных потребуется подготовить такие инструменты, как:

• влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
• четыре специальных клеммы или надежных коннектора;
• многожильный провод, желательно с цветами проводков как на контроллере;
• контроллер на 12 В, который подходит для легкового авто;
• специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Также советуем внимательно изучить статью нашего специалиста, из которой можно узнать, как подключить видеорегистратор в машине без прикуривателя.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Светодиодные ленты для авто: виды

Перед тем, как подключить светодиодную ленту в автомобиле, необходимо правильно ее выбрать. Чтобы в дальнейшем она светила только в нужном вам направлении, и ее свет не раздражал вас, а просто подчеркивал неповторимый интерьер авто.

Количество светодиодов и излучаемый свет

Если говорить за цвет свечения в автомобиле, то можно выделить:

• Белые. Холодного типа, считаются самыми популярными.
• Разноцветные, сюда можно включить: синие, красные, зеленее и т.д.

Интенсивность свечения любой ленты зависит только от количества диодов расположенных на ней. Число может варьироваться от 30 до 60 на один метр. Оптимально использовать ленту на 30 диодов на метр, в салоне автомобиле, если больше, то лучше их ставить туда, где глаза совсем не будут отвлекаться.

Защита светодиодных лент для авто

Каждая лента должна быть защищена от влаги и иметь способность выдерживать минусовую температуру, в противном случае лучше их не устанавливать совсем. Для салона автомобиля также нужно выбирать лампу, которая имеет среднюю защиту. Первый вариант выбирать не рекомендуем, оставим его только в качестве ознакомления.

• IP 20, такие ленты практически не имеют защиты и пригодны только для установки в помещении.
• IP 65 считаются оптимальными для установки в салон автомобиля.
• IP 68 можно устанавливать повсюду, у них хорошая степень защиты по всем показателям. Кстати, такая лента подходит для освещения аквариума.

Напряжение и тип светодиодных лент в авто

Существует следующая буквенная маркировка DIP (означает корпус с двумя выводами) и SMD (корпус монтируется на поверхность). Последний вариант считается современным и лучшим, рекомендуем останавливать свой выбор только на них.

• SMD3010 – используется в основном для лент с боковым свечением. Светодиоды имеют размер 1х3 мм, и обладают мощностью в 0,08 Вт.
• SMD3528 – такой тип используется чаще всего, предназначены для горизонтального свечения, размер диодов 2,8 х 3,5 мм, при мощности в 0.08 Вт.
• SMD5050 – самые большие светодиоды, имеют размер 5х5 мм, яркость высокая, мощность 0.24.

Тюнинг фар Уаз Патриот

Современные автомобили Ульяновского автомобильного завода, модели Патриот стали оснащать фарами с встроенной светодиодной подсветкой. А вот владельцы более ранних моделей уже обходятся только фарами с обычными галогенными лампами. Однако есть умельцы, которые научились встраивать светодиодную ленту в фару УАЗ Патриот, Давайте разберемся, как это сделать своими руками:

1. Найти все места крепления фары к кузову автомобиля и открутить.

2. Не пропустить крепление со стороны крыла. Для удобной работы вам понадобится светодиодная переноска.
3. Блок-фара снимается с автомобиля. Убираем аккуратно скобы крепления стекла к фаре. Не упустите момент, когда герметик станет податливым и пластичным. После этого сразу же снимите стекло с помощью отвёртки.
4. Отщелкнуть отверткой крепежные скобы.
5. Прогреть стекло по контуру фары, чтобы размягчился уплотнительный герметик. Аккуратней, от перегрева феном стекло может изменить форму.
6. Аккуратно отсоединить стекло с помощью плоской отвертки.
7. К диодной полосе припаять два провода разного цвета. Черный для минуса, красный для плюса. Все провода припаяны к светодиодной ленте.
8. Подключение светодиодов. Противоположные концы проводов припаять к патрону габаритных огней. Черный минус, красный плюс.
9. Лента приклеивается двусторонним скотчем. Общая картина.
10. Провода закрашиваются в серебристый цвет для малозаметности.
11. Стекло устанавливается обратно на герметик.

Так выглядит уже установленная led-подсветка в фару УАЗ ПАТРИОТ.

Второй способ монтажа

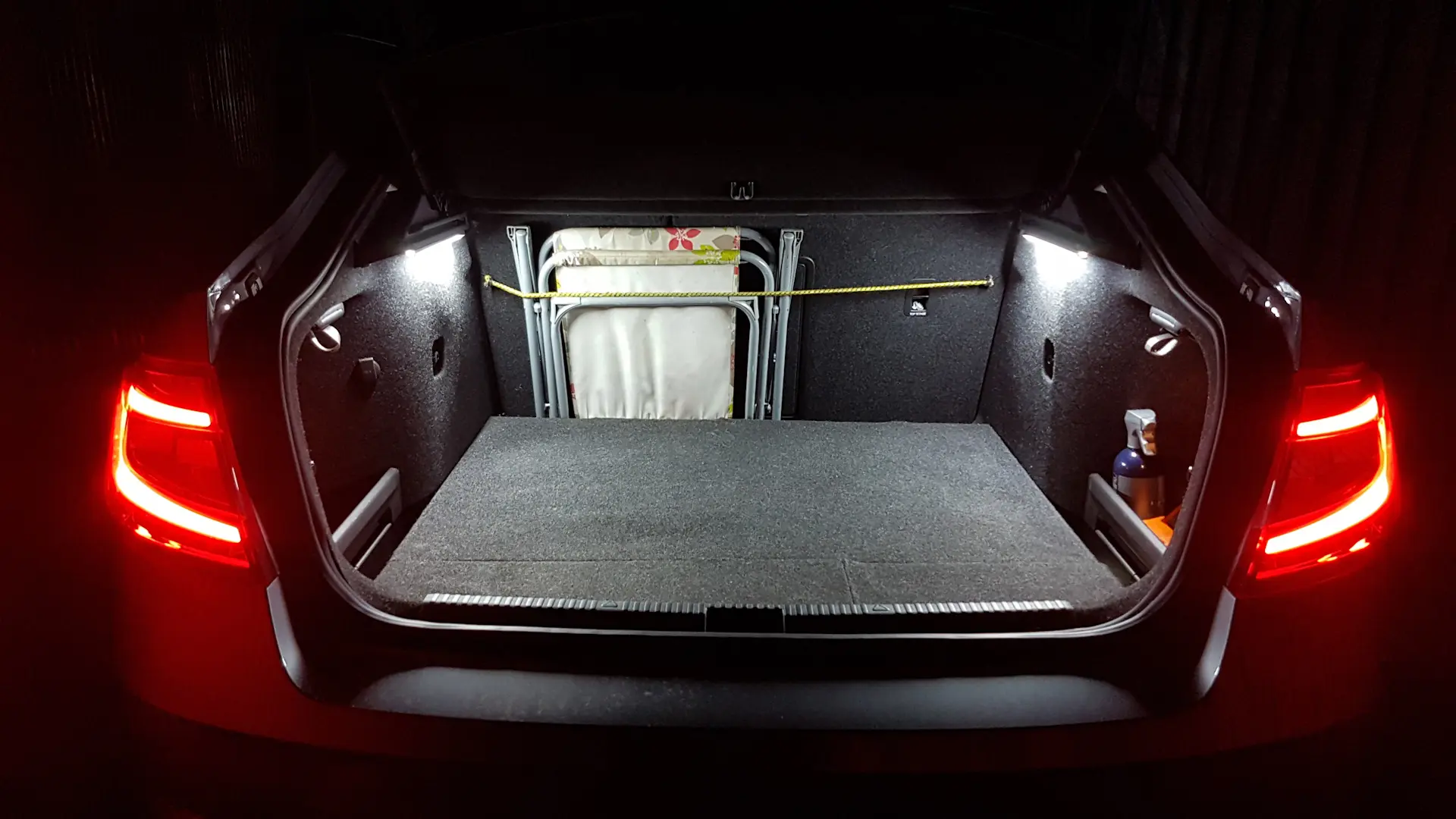

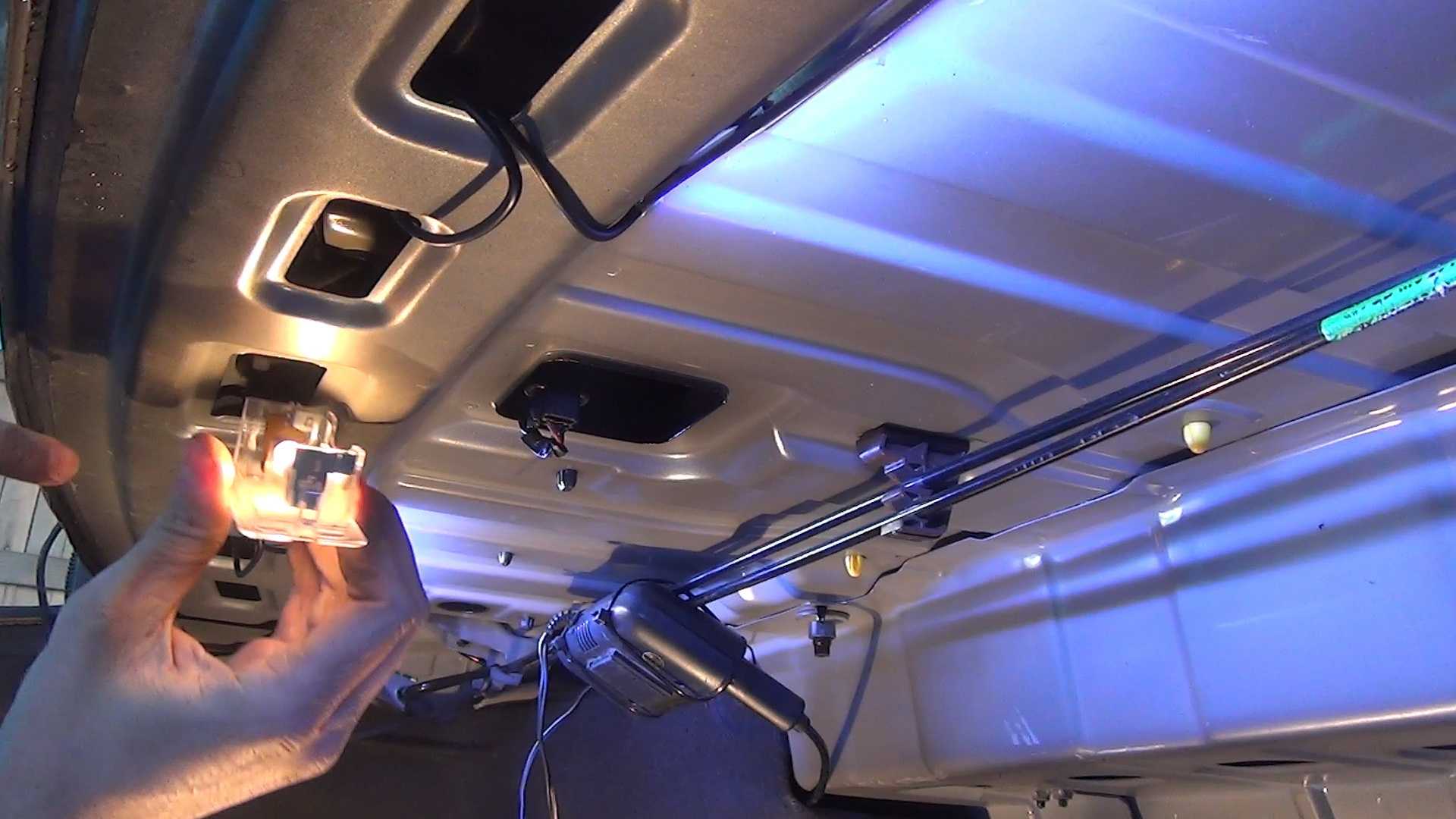

Данный способ можно использовать, устанавливая подсветку в салоне, багажнике и под капотом. Здесь вам нужны будут:

• светодиодная лента с двумя контактами;
• провод, имеющий два разноцветных проводка. Красный будет припаиваться к ее «плюсу», а черный — к «минусу» ленты.

Подготовка осветительного прибора идет по тому же принципу, что в первом способе. После монтажа изделия, проделываем следующее манипуляции:

• подключаем к аккумулятору (к минусовой клемме) чёрный провод;
• красный крепим к тумблеру, а потом подключаем его к плюсовой клемме аккумулятора;

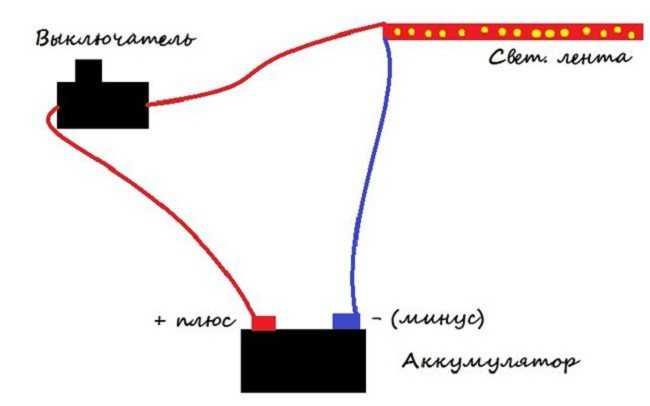

Схема подключение проводов к аккумулятору

далее в салоне устанавливаем тумблер в удобном для вас месте.

Вот и все.

Готовая подсветка

Если при таком подключении изделие не будет светиться, то значит нужно проверить правильность соблюдения полярности проводов.

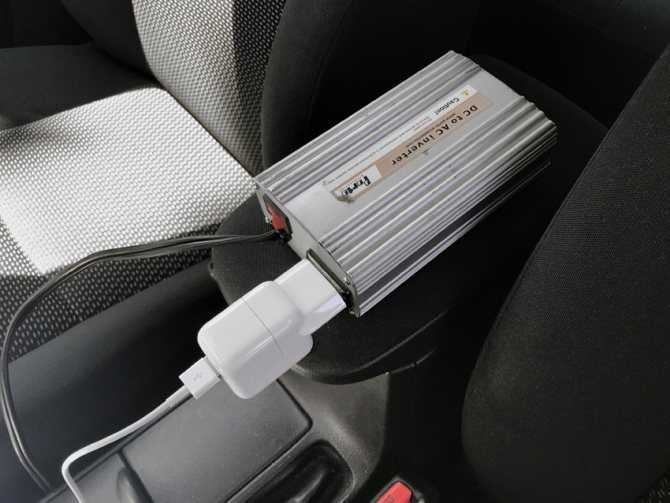

Как выбрать нормальный автомобильный инвертор и не промазать

Есть откровенно дешевые некачественные инверторы, которые нужно обходить стороной. А в остальном правильный выбор такого устройства у каждого будет своим.

Инвертор подбирают под конкретные девайсы, которые будут в него подключаться, и вот 6 моментов, которые нужно учесть.

1) Проверь мощность генератора авто. Есть золотое правило: мощность инвертора не может быть больше 50% мощности генератора.

Только в этом случае, когда твоя тачка заведена, инвертор не будет разряжать аккумулятор — по крайней мере, с подключенными в него устройствами. Около одной половины его мощности пойдет на нужды систем авто, поэтому у тебя остается вторая.

Если не соблюдаешь это правило, рискуешь оказаться где-то в лесу с разряженным аккумулятором. Звучит не слишком радужно, не так ли?

Смотри, преобразователь на 750Вт работает при напряжении 13В — это 58А. ВАЗовская 10-ка на холостых оборотах не выдаст такой ток, поэтому инвертор будет есть заряд аккумулятора и подведет тебя в самый неподходящий момент.

Максимально генератор этого автомобиля может выдать 80А, но этого получится достигнуть только при 5000 оборотах двигателя в минуту.

2) Определи для него устройства. Желательно внимательно изучить девайсы, которые ты будешь подключать к инвертору: сколько мощности им нужно на запуске, в обычном режиме и на пике.

Также учитывай, что от мощности инвертора зависит напряжение, и 220В более менее стабильно смогут выдать только самые мощные.

Xiaomi Mi Car Inverter Mijia изнутри

3) Пойми модель его использования

Прикуриватель в авто обычно выдает не больше 100Вт, поэтому при покупке инвертора, который будет подключаться к нему, обрати на это внимание

Если тебе нужно что-то более мощное, продумай, что и как туда будет подключаться, где должна быть розетка: внутри салона или нет — все это сильно повлияет на твой выбор.

Xiaomi Mijia SMARTMI

4) Обрати внимание на его бренд. Нормальный инвертор оснащается защитой от короткого замыкания и перегрева, китайский неизвестного происхождения — нет. Лучше всего ищи подходящую модель в крупных сетевых магазинах, там тебе точно не всучат что-то откровенно дикое

Лучше всего ищи подходящую модель в крупных сетевых магазинах, там тебе точно не всучат что-то откровенно дикое.

Если же обожаешь AliExpress, обязательно обрати внимание на инверторы Xiaomi:

• Xiaomi Mi Car Inverter Mijia (3 550 руб.) — инвертор для подстаканника
• Xiaomi Mijia SMARTMI (3 350 руб.) — традиционный инвертор

Оба инвертора на 100Вт — они подключаются в прикуриватель именно для мобильных гаджетов.

Xiaomi Mi Car Inverter Mijia

5) Уточни тип розетки инвертора. Смотри, например, в Xiaomi Mi Car Inverter Mijia для подстаканника не наша розетка, поэтому тебе понадобится переходник.

А вот в Xiaomi Mijia SMARTMI универсальный вход под любые вилки, но абсолютно другой форм-фактор. Выбирай, что тебе ближе по душе, если рассматриваешь именно Xiaomi.

6) Зацени доп. фичи инвертора. Дорогие инверторы предлагают массу вспомогательных возможностей: информационные экраны, изменение напряжения и USB. Если в этом нет необходимости, не переплачивай.

Мне нравятся инверторы для прикуривателя с USB. С одной стороны, ты получаешь полноценную розетку, с другой стороны, не лишаешься интерфейса для зарядки своего iPhone.

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Светодиодная лента

Покупаем светодиодную ленту. Для задней оптики – расход несколько метров

Обратите внимание, чтобы она была рассчитана на напряжение 12-15 Вольт, как раз для автомобиля. При покупке ленту желательно проверить на предмет рабочего состояния

Далее – измеряем размер круга в задней фаре и примеряем к нему кольцо светодиодов. Обратите внимание, что лента размечена через каждые три светильника. В этих местах ее можно безболезненно разрезать.

Полученный круг из светодиодов вставляем аккуратно внутрь конструкции задней фары через отверстие лампы. Там он должен принять соответствующую форму (расправляем при необходимости длинной тонкой отверткой). Корректируем положение нового элемента освещения. В идеале – лента должна лечь кругом, надежно без приклеивания.

Далее – в цоколе лампы просверливаем отверстия и в них проводим проводку. Закрепляем герметиком. Вставляем основную лампу. Подключаем диоды при помощи паяльника к проводке (не перепутайте полярность, а то не увидите никакого света). Так, все 4 лампы стопов можно обвести в кружки. Смотрится весьма оригинально, особенно в темное время суток.

Гибкая светодиодная лента для авто в фары

Диодное освещение широко используется в наших домах, и с достаточно большим успехом оно вытесняет галогенные лампочки из автомобиля. Сегодня подробно рассмотрим, как устанавливается гибкая светодиодная лента для авто в фары или снаружи. Она кардинальным образом меняет внешний вид автомобиля, современно и красиво светятся.

Светодиодами комплектуются в основном только дорогие комплектации машин или престижные модели. Чтобы внести немного индивидуальности, устанавливать можно не только спереди, но и в задние фонари, такие как габариты, поворотники, стоп-сигналы.

• 1. Требования к свету
• 2. Виды гибкой ленты
• 3. Установка в фары
• 4. Установка на фары
• 5. Как подключить ленту
• 6. Клеим подсветку внутри фары, видео

Где можно применить

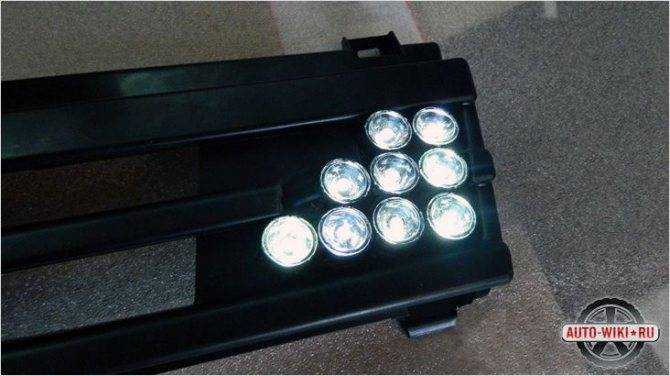

Линзы для светодиодов

Светодиоды можно применять где угодно, насколько позволяет фантазия владельца авто. Их можно использовать как противотуманные фары, в качестве дополнительной подсветки, интегрировать в поворотники, а также сделать подсветку салона. О подсветке салона стоит поговорить подробнее, так как это интересует многих автолюбителей. Все что нужно для начала – это приобретение нескольких комплектов светодиодной подсветки, включающей в себя несколько ярчайших светодиодов со встроенными линзами. Не стоит скупиться и экономить, светодиоды плохого качества не оправдают того, что ждет владелец авто от светодиодной подсветки.

Стоит обратить внимание и на длину проводов в комплекте светодиодов, чем больше длина, тем, естественно, лучше. Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно

Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю

Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю

Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю.

Крепления

Стоит знать, что каждый предохранитель и электрическая цепь в транспортном средстве рассчитаны на строго определенную нагрузку, для каждого элемента свою.

Подключение через предохранители защитит от скачков напряжения, и как следствие, предохранит оборудование от сбоев в работе и поломки. Причем переживать за то, что светодиоды могут разрядить аккумулятор, не придется, так как они потребляют совсем небольшое количество энергии.

Кроме эстетической составляющей, светодиодная подсветка несет и практическую функцию, поэтому к установке и подключению, а также и к приобретению светодиодов, нужно подойти со всей ответственностью и с соблюдением всех мер безопасности.

Руководство по подключению

Теперь предлагаем узнать, как осуществляется включение светодиода после подключения плюса и минуса, какую схему для этого использовать можно, а какую — нельзя.

В случае с автомобилем, двенадцативольтовая бортовая сеть позволяет реализовать большие возможности в плане подключения плюса и минуса. Если производится реализация схемы в авто, то она может быть последовательной по три элемента. Большее количество деталей, как правило, в сеть уже не включаются, поскольку необходимо помнить о снижении уровня напряжения под нагрузкой. К примеру, если оно даже снизится незначительно, на один вольт, до 11 В, то это может стать причиной большой потери потока света. При обустройстве схемы и подключении плюса можно использовать резистор, но если его нет под рукой, то специалисты рекомендуют применять в таких случаях низковольтный драйвер.

Его использование обусловлено тем, что он также функционирует от двенадцативольтовой сети и также он оснащается специальным регулятором напряжения на выходе. Кроме того, драйвер должен иметь и настройку ампер, что позволит оптимально распределить ток и обеспечить качественное освещение. Кроме того, его конструкция значительно проще, чем если сравнивать с подключением к бытовой сети, такая цепь исключает необходимость использования дополнительного трансформатора, только дроссель.

Как известно, несмотря на то, что автомобильная электроцепь имеет 12 вольт, при запущенном моторе параметр напряжения может варьироваться в районе 13.5-15 вольт. Однако, если в системе происходят скачки, то этот параметр может увеличиться до 30 вольт. При отключенном силовом агрегате уровень напряжения должен составлять в районе 12-13 вольт, в данном случае все зависит от того, насколько заряжена аккумуляторная батарея.

Так что при обустройстве схемы в любом случае нужно использовать стабилизатор либо стабилизированный блок питания. Тем более, что продукты китайского производства с трудом переносят скачки напряжения, поскольку в целом качество проводника на кристалле оставляет желать лучшего. Если же вы используете более качественные, фирменные варианты источников освещения, то они могут функционировать и без стабилизаторов, для них это безопасно (автор видео — канал KAR AutoCity).

Процедура установки диодных элементов в автомобиль может отличаться, в зависимости от того, какую схему вы хотите обустроить и как вы ее будете подключать.

Ниже представлен универсальный вариант этапов сборки, который позволит вам правильно все сделать:

1. Перед тем, как производить сборку, ознакомьтесь с технической документацией. Вы должны точно знать характеристики источников освещения, в частности, сколько вольт в вашей цепи будет подавать каждый LED.
2. Следующим этапом будет составление схемы подключения. Вариантов таких схем в Сети достаточно много, вы без проблем сможете найти что-то для себя. При составлении схемы учтите напряжение питания в электросети.
3. Далее, вам необходимо будет вычислить уровень потребляемой мощности цепи в целом.
4. Когда вы сделаете это, необходимо будет подобрать либо стабилизатор, либо соответствующий блок, либо драйвер, который подойдет для вашей электросхемы по мощности. Также не лишним будет правильно рассчитать резистор на тот случай, если вы планируете использовать питание со стабилизированным напряжением.
5. Затем вам нужно найти правильную полярность на элементах источников освещения. Вы должны точно знать, где плюс, а где — минус. Используя паяльник и расходный материал (олово, канифоль), припаяйте провода к плюсу и минусу, после чего можно подключить источник питания (то есть кабель от бортовой сети). Подключение в данном случае будет зависеть от ваших целей — если вы хотите, чтобы освещение работало при включенном зажигании, то нужно протянуть кабель именно от зажигания.
6. После того, как провода будут припаяны, необходим надежно и плотно вмонтировать диодные элементы на радиатор и зафиксировать их. Далее, собранная конструкция подключается к бортовой сети авто. Если при подключении ничего не перегорело, то проверьте на всякий случай параметр потребления энергии, нагрев диодных элементов, а также ток, который они потребляют. Если ток оказался более высоким или более низким, чем вы планировали, то этот показатель следует подкорректировать. Учтите, хоть диоды и нормально переносят вибрации и удары, все компоненты схемы должны быть надежно зафиксированы. Это позволит предотвратить неисправности в работе источников освещения, а также появление посторонних звуков, обусловленных тряской незакрепленных элементов.

Ремонт блока питания светодиодной ленты

Многие блоки питания, рассчитанные на среднюю и большую мощность (30 и более Вт), построены на интегральном драйвере со встроенным силовым ключом, типа KA5l0365, FSDH065RN и т.д. Такие решения применяются и в бытовой технике, например, в блоках питания DVD проигрывателей. Такие микросхемы взаимозаменяемы, стоит только определить цоколевку сгоревшего чипа и установить тот, который вам удалось найти.

Для ремонта блока питания для светодиодной ленты на 12В (и не только), схема почти не изменяется. Нужно совершить подключение подобно тому, что изображено ниже. Разумеется, с учетом распиновки.

Более сложные и надежные блоки построены на ШИМ-контроллерах:

• TL494;
• KIA494AP;
• MB3759;
• KA7500;

Они аналогичны, ниже схема блока питания для светодиодной ленты с их использованием:

ШИМ-контроллер расположен в нижней части схемы, с помощью P1 (справа на схеме) осуществляется регулировка. Подбирая его величину, можно добиться нужного напряжения на выходе, чем-то похоже на регулировку 431 стабилизатора.

Даже если на вашем блоке нет потенциометра или подстроечника, вы можете его установить самостоятельно, заменив постоянный, аналогично приведенной мной схеме.

При ремонте смотрите на сигнал на выходе ШИМ, силовые ключи Т12 и Т13 подключенные к выводам 8 и 11 TL494.

На картинке ниже более наглядно изображена регулировка, потенциометр подключается к 1 вывод ИМС.

Таким образом вы можете своими руками экспериментальным путем сделать питание для светодиодной ленты из любого БП на 494 ШИМ-контроллере.

Практически все блоки питания можно своими руками перенастроить в узких пределах на необходимое напряжение питания светодиодной ленты. При этом вы обойдетесь минимальными затратами.

Через резистор

Недостаток выше
приведенной схемы в том, что по факту на выходе напряжение тока больше 12 вольт
и равно примерно 14-15 В. Естественно, это приведет к стабильному перегоранию
лед-элементов и преждевременному их износу, снижению срока службы. Чтобы этого
не происходило, в схему на входе нужно добавить токоограничитель – резистор.
При этом он обязательно должен быть рассчитан на общую нагрузку в собираемой
цепи. Покупной это будет вариант или самодельный – прежде чем подключить его,
необходимо проверить соответствие заявленных показателей напряжения с
действительными с помощью вольтметра.

Установка светодиодного освещения

А теперь рассмотрим, как сделать подсветку дверей авто с применением светодиодной ленты. Это источник освещения, хотя и дороже неоновых аналогов, гораздо долговечнее, надежнее и проще в монтаже. Поскольку имеющаяся в продаже лента оснащается самоклеющимся покрытием, при её монтаже каких-либо дополнительных крепёжных элементов не потребуется.

В продаже имеются готовые изделия, предназначенные именно для монтажа на двери автомобиля, но стоимость таких изделий гораздо выше, чем обычных лент такого же метража. Так что если вы хотите сэкономить, то придётся усложнить себе задачу – для монтажа придётся использовать паяльник.

Итак, для работы нам потребуется собственно светодиодная лента, термоусадочная трубка и электропроводка. Начинаем с демонтажа накладок, устанавливаем на их место ленту, отмеряем необходимую длину с небольшим запасом и отрезаем нужный кусок.

Припаиваем к одному концу ленты два провода, плюсовой и минусовый, чтобы было удобно производить замену в случае необходимости, припаиваем клемму типа «мама». Затем готовим четыре провода, изолируем их концы посредством термоусадочной трубки, припаиваем клемму типа «папа».

На каждую дверь электропровод с разъёмом «папа» выводим через дверную петлю, затем подтягиваем минусовые электропровода к концевику двери, чтобы освещалась именно та сторона порога, с которой открывается дверь. Точно такую же операцию производим со второй дверью.

Осталось присоединить минусовые провода с светодиодной лентой, а плюсовые – к любому плюсовому источнику питания (например, к проводке освещения, плюсовой клемме аккумулятора или прикуривателю). Главное – не «напортачить» с полярностью. Хотя в этом случае никаких серьёзных последствий не будет, но перепаивать придётся.

Теперь можно проверить результаты вашей работы. Светодиоды должны загораться при открытии дверей. Если так и происходит, устанавливаем обшивку на штатное место и гордимся своим мастерством.

Аналогичным образом можно сделать своими руками подсветку ручек дверей в авто, пространства у ног водителя или торпедо. При желании минусовые провода можно вывести на свободную кнопку, и тогда подсветка будет включаться по вашему желанию.

В последнее время набирает популярность лазерная подсветка двери автомобиля с логотипом машины. Такие комплекты имеются в продаже, они состоят из лазерного проектора и миниатюрного сенсора.

Монтаж очень прост и не потребует никаких сверлений: двухсторонним скотчем приклеиваем к нижней части дверцы лазерный проектор (приобретать нужно с логотипом вашего бренда), к обшивке порога прикрепляем внутренний сенсор, который будет срабатывать при открытии и выключать проектор при закрытии дверей.
