Как подключить светодиодную ленту в авто

Где можно применить

Линзы для светодиодов

Светодиоды можно применять где угодно, насколько позволяет фантазия владельца авто. Их можно использовать как противотуманные фары, в качестве дополнительной подсветки, интегрировать в поворотники, а также сделать подсветку салона. О подсветке салона стоит поговорить подробнее, так как это интересует многих автолюбителей. Все что нужно для начала – это приобретение нескольких комплектов светодиодной подсветки, включающей в себя несколько ярчайших светодиодов со встроенными линзами. Не стоит скупиться и экономить, светодиоды плохого качества не оправдают того, что ждет владелец авто от светодиодной подсветки.

Стоит обратить внимание и на длину проводов в комплекте светодиодов, чем больше длина, тем, естественно, лучше. Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно

Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю

Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю

Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю.

Крепления

Стоит знать, что каждый предохранитель и электрическая цепь в транспортном средстве рассчитаны на строго определенную нагрузку, для каждого элемента свою.

Подключение через предохранители защитит от скачков напряжения, и как следствие, предохранит оборудование от сбоев в работе и поломки. Причем переживать за то, что светодиоды могут разрядить аккумулятор, не придется, так как они потребляют совсем небольшое количество энергии.

Кроме эстетической составляющей, светодиодная подсветка несет и практическую функцию, поэтому к установке и подключению, а также и к приобретению светодиодов, нужно подойти со всей ответственностью и с соблюдением всех мер безопасности.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Что можно украсить светодиодной лентой?

Области автомобиля, которые можно преобразить диодами:

Самым популярным вариантом является подсветка фар. Процедуру монтажа полоски можно осуществить самостоятельно.

Светодиодные ленты для автомобиля имеют клеящуюся основу, поэтому ее будет достаточно просто придавить к необходимому месту. Для этого больше подойдут яркие светодиоды, которые есть, к примеру, в SMD 5050. Для подсветки фар и номеров хватит маленького отрезка ленты, длиной до 20 сантиметров в зависимости от размера зоны освещения.

Подключение

Для монохромного прибора лучше использовать черный (минус) и красный (плюс) провода, а для разноцветной — красный, синий, зеленый и черный. Алгоритм подключения:

1. Определяем длину монтируемого отрезка устройства.
2. На месте разреза делаем отметку карандашом или другими способами.
3. С помощью ножниц отрезаем нужный участок ленты.
4. Очищаем провода.
5. Припаиваем прибор к проводке.
6. Отрезаем пару сантиметров термоусадочной трубки.
7. Насаживаем ее на нужное место.
8. Нагреваем трубку строительным феном с защитной насадкой.

Монохромные ленты подключают к бортовой сети. Плюс — к плюсу, а минус выходит на кузов. Разноцветную устанавливают так же, только присоединяется еще и RGB-контроллер. Для подсоединения регулятора нужно 4 проводка от светодиодной полоски подключить к контроллеру в специально промаркированные входы:

С противоположного бока контроллер получает напряжение от аккумулятора. С помощью регуляторов можно не только управлять цветами и включением или выключением, но и создавать собственную программу динамики светодиодов. Есть модели с пультом дистанционного управления, что облегчает использование ленты.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как подключить светодиодную ленту в машине и авто к прикуривателю Для светового автотюнинга используются лед-полоски это не противоречит ни законодательству, ни принципу практичности, стойкости и долговечности изделия. Спрашивайте, я на связи!

Пространство внутри светильника

После того как нужный тип ламп определен, необходимо осмотреть сам светильник салона

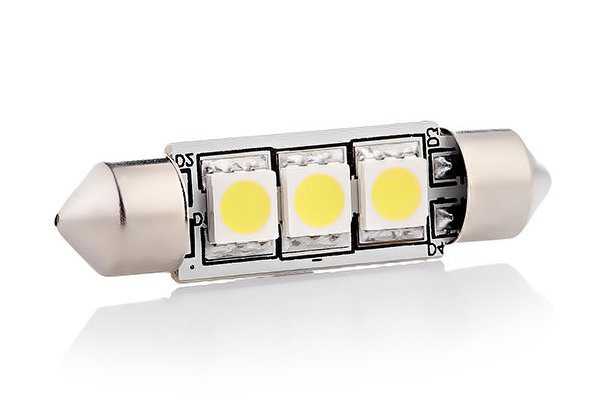

При выборе софитных светодиодных ламп C5W обратите внимание на длину лампы, а также на пространство внутри светильника салона. Если места вокруг штатной лампы немного, как например вот в этом случае:

то имеет смысл выбрать узкую лампу.

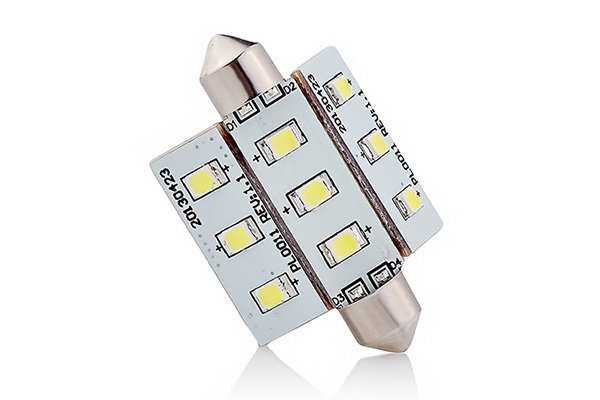

Если же места достаточно и в светильник салона или багажника вполне поместится более широкая светодиодная лампа, то можно поставить более широкие и намного более яркие лампы.

Светодиодные лампы большего размера обеспечивают равномерный свет по всей площади светильника хорошую засветку всей площади рассеивателя, то есть решают знакомую всем проблему «световой точки».

Светильник, в который устанавливается бесцокольная светодиодная лампа W5W, может быть разной формы и размера

Первое, на что нужно обратить внимание, это расположение лампы внутри светильника. Если лампа внутри плафона располагается параллельно плоскости рассеивателя, т.е

проще говоря, боком, как на этих фотографиях:

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Подключение

В продаже есть светодиодные панели (кластеры), которые рассчитаны на питание в 12 В. Их можно сразу подключить к электросети и радоваться замечательным огонькам. Но при изменении оборотов двигателя яркость их свечения будет меняться. По факту, нормально они будут светиться при напряжении около 12,5 В, низкое напряжение приведет к тусклому свечению кластеров.

Каждый кластер состоит из светодиодов и резистора. На три лампы предназначен один резистор, который нужен для гашения избытка напряжения. Светодиодная лента устроена аналогичным образом, и если вам нужен кусок, то вы можете его отрезать в определенном месте.

Последовательное подключение

Наши лампы можно включить последовательно, тем самым сделав самодельный кластер. Для этого необходимо соединить их между собой, а оставшихся два вывода подключить к бортовой электросети. Например, на напряжение 12-14 В понадобиться три светодиода белого цвета. Как известно, у разных по цвету светодиодов разное напряжение питания. Таким образом, на этом примере мы получаем следующее напряжение питания: 3.5х3 = 10,5 В.

У светодиода один вывод считается «плюс» (катод), а второй — «минус» (анод). Последовательное соединение подразумевает, что «плюс» одного вывода соединяется с «минусом» следующего и так далее до конца. Но напрямую к сети их все еще нельзя подключать. Последовательно с полученной цепочкой подключаем гасящий резистор (сопротивление) 100-150 Ом с мощностью 0,5 Вт.

Эта схема также зависит от напряжения бортовой сети. Однако, пользуясь ею, вы можете подсоединить любое количество светодиодов цепочками по 3 штуки параллельно с резистором. Параллельное соединение означает собрать несколько одинаковых цепочек, где плюс одной цепочки соединяется с плюсом другой цепочки, а минус — с минусом. Номинальное сопротивление при этом вычисляется согласно закону Ома.

Помните, если вы просто возьмете и подключите светодиод в электросеть автомобиля, то гарантированно его сожжете.

Эквалайзер на заднее стекло

Один самых простых, но в то же время самых эффектных видов – это установка цветомузыки в машину на заднее стекло. Красиво и изящно смотрится пульсирующая в такт музыке из колонок линия в виде индикатора эквалайзера. Имеется много готовых видов такой цветомузыки, выбирая, ориентируйтесь на собственный вкус. Цветомузыка на заднее стекло покупается сразу комплектом, комбинировать и подбирать ничего не нужно, в комплект должны входить:

• самоклеящаяся светодиодная панель на заднее стекло;
• электропроводка для соединения между собой компонентов и подключения питания;
• блок управления светодиодной панелью;
• адаптер питания для подключения через гнездо прикуривателя;
• руководство пользователя с подробной инструкцией на русском языке.

Проводку желательно провести скрытно, под обивкой пола автомобиля. Чтоб не занимать прикуриватель, можно самостоятельно дома, при наличии нужных навыков, или в автосервисе подключить питание графического эквалайзера напрямую к бортовой сети машины. Цветомузыка в машину на стекло проста в установке и выглядит оригинально, придавая автомобилю заметность в темное время суток, что способствует безопасности на дороге.

Необходимые материалы и инструменты

В специализированных магазинах большое разнообразие материалов, нужных для этого вида работ. Но при этом здравый смысл подсказывает, такой тюнинг делается не на день и не на неделю, поэтому не стоит покупать светодиодные ленты ненадёжного производителя по низкой цене. Гарантии, что они будут работать бесперебойно, нет. В этом случае могут быть проблемы в местах соединения проводов и светодиодов, а также подключения с электрической системой автомобиля.

Вы не можете решить, какая подсветка вам больше по душе? Купите RGB-ленту и контроллер — это позволит вам по своему желанию менять «внешний вид» вашего автомобиля простым переключением цвета.

Ну а в остальном для монтажа вам понадобятся:

• светодиодная лента;
• алюминиевый профиль для гипсокартона Г-образной формы, строительный профиль для маячков;
• саморезы по металлу;
• термостойкие нейлоновые крепежи;
• четырёхжильные провода, коннекторы;
• рулетка;
• шуруповёрт;
• паяльник, канифоль или припой;
• силиконовый клей (лучше водостойкий сантехнический), пистолет для клея;
• контроллер, снабжённый пультом дистанционного управления;
• отвёртка;
• защитные гофрированные трубки для проводов.

Материалы покупаются в зависимости от выбора вида подсветки — только между колёсами или вдоль всего кузова. Необходимую длину светодиодной ленты несложно замерить с помощью рулетки, к полученному результату добавьте примерно 30–40 см для лучшего крепежа. Вместо алюминиевого Г-образного профиля можно использовать строительный профиль, используемый для монтажа арок, он более удобен, поскольку легче принимает необходимую форму.

Как выбрать нормальный автомобильный инвертор и не промазать

Есть откровенно дешевые некачественные инверторы, которые нужно обходить стороной. А в остальном правильный выбор такого устройства у каждого будет своим.

Инвертор подбирают под конкретные девайсы, которые будут в него подключаться, и вот 6 моментов, которые нужно учесть.

1) Проверь мощность генератора авто. Есть золотое правило: мощность инвертора не может быть больше 50% мощности генератора.

Только в этом случае, когда твоя тачка заведена, инвертор не будет разряжать аккумулятор — по крайней мере, с подключенными в него устройствами. Около одной половины его мощности пойдет на нужды систем авто, поэтому у тебя остается вторая.

Если не соблюдаешь это правило, рискуешь оказаться где-то в лесу с разряженным аккумулятором. Звучит не слишком радужно, не так ли?

Смотри, преобразователь на 750Вт работает при напряжении 13В — это 58А. ВАЗовская 10-ка на холостых оборотах не выдаст такой ток, поэтому инвертор будет есть заряд аккумулятора и подведет тебя в самый неподходящий момент.

Максимально генератор этого автомобиля может выдать 80А, но этого получится достигнуть только при 5000 оборотах двигателя в минуту.

2) Определи для него устройства. Желательно внимательно изучить девайсы, которые ты будешь подключать к инвертору: сколько мощности им нужно на запуске, в обычном режиме и на пике.

Также учитывай, что от мощности инвертора зависит напряжение, и 220В более менее стабильно смогут выдать только самые мощные.

Xiaomi Mi Car Inverter Mijia изнутри

3) Пойми модель его использования

Прикуриватель в авто обычно выдает не больше 100Вт, поэтому при покупке инвертора, который будет подключаться к нему, обрати на это внимание

Если тебе нужно что-то более мощное, продумай, что и как туда будет подключаться, где должна быть розетка: внутри салона или нет — все это сильно повлияет на твой выбор.

Xiaomi Mijia SMARTMI

4) Обрати внимание на его бренд. Нормальный инвертор оснащается защитой от короткого замыкания и перегрева, китайский неизвестного происхождения — нет. Лучше всего ищи подходящую модель в крупных сетевых магазинах, там тебе точно не всучат что-то откровенно дикое

Лучше всего ищи подходящую модель в крупных сетевых магазинах, там тебе точно не всучат что-то откровенно дикое.

Если же обожаешь AliExpress, обязательно обрати внимание на инверторы Xiaomi:

• Xiaomi Mi Car Inverter Mijia (3 550 руб.) — инвертор для подстаканника
• Xiaomi Mijia SMARTMI (3 350 руб.) — традиционный инвертор

Оба инвертора на 100Вт — они подключаются в прикуриватель именно для мобильных гаджетов.

Xiaomi Mi Car Inverter Mijia

5) Уточни тип розетки инвертора. Смотри, например, в Xiaomi Mi Car Inverter Mijia для подстаканника не наша розетка, поэтому тебе понадобится переходник.

А вот в Xiaomi Mijia SMARTMI универсальный вход под любые вилки, но абсолютно другой форм-фактор. Выбирай, что тебе ближе по душе, если рассматриваешь именно Xiaomi.

6) Зацени доп. фичи инвертора. Дорогие инверторы предлагают массу вспомогательных возможностей: информационные экраны, изменение напряжения и USB. Если в этом нет необходимости, не переплачивай.

Мне нравятся инверторы для прикуривателя с USB. С одной стороны, ты получаешь полноценную розетку, с другой стороны, не лишаешься интерфейса для зарядки своего iPhone.

Через резистор

Недостаток выше приведенной схемы в том, что по факту на выходе напряжение тока больше 12 вольт и равно примерно 14-15 В. Естественно, это приведет к стабильному перегоранию лед-элементов и преждевременному их износу, снижению срока службы. Чтобы этого не происходило, в схему на входе нужно добавить токоограничитель – резистор. При этом он обязательно должен быть рассчитан на общую нагрузку в собираемой цепи. Покупной это будет вариант или самодельный – прежде чем подключить его, необходимо проверить соответствие заявленных показателей напряжения с действительными с помощью вольтметра.

Установка светодиодной подсветки автомобиля

Для тюнинга салона или багажника автомобиля кроме светодиодной ленты вам понадобятся пластиковые хомуты. Можно, конечно найти ленту с клеевым составом на одной из сторон или прикрепить ее на двусторонний скотч, но такой способ крепления не самый надежный.

Светодиодная подсветка салона автомобиля

Крепление на пластиковые стяжки немного картину, но зато более надежно. От прикрепленных светодиодных трубок провода подвести к источнику питания. При соединении нескольких светодиодных лент главное не перепутать полярность. Чтобы этого не случилось, используйте провода разных цветов для «+» и «-».

Источником питания может служить автомобильный аккумулятор. Тогда провода выводятся под капот. Подключаются они через предохранитель, который располагается рядом с аккумулятором. В цепь обычно встраивают выключатель. Его располагайте там, где вам удобнее.

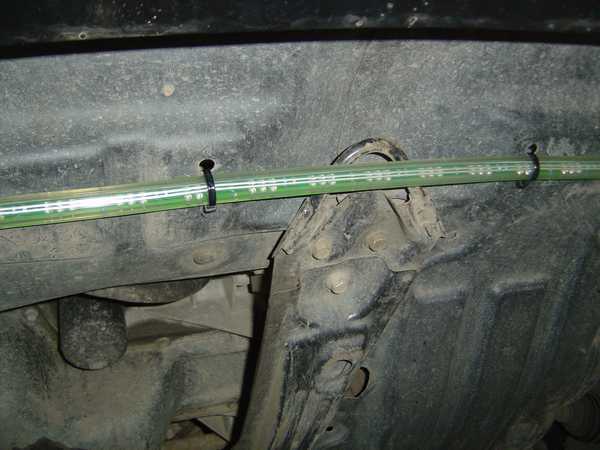

Подсветка днища автомобиля светодиодная

Неплохим вариантом подключения светодиодной подсветки салона авто может быть подключение ее к штатному освещению. Тогда она будет включаться/выключаться вместе со светом в салоне. Светодиодная подсветка дверей автомобиля выполняется аналогично.

Установка светодиодной подсветки днища автомобиля практически не отличается от установки неона. Также нужно закрепить на днище уголки или профиль, в него проложить светодиодный шнур, провода от него вывести к источнику питания. Только до источника питания часто устанавливают блок управления, который управляет интенсивностью свечения.

Блок управления подсветкой днища автомобиля

Для светодиодной подсветки колес автомобиля ленту можно закрепить на защитном кожухе тормозного диска. Кожух нужно тщательно очистить, от ржавчины в том числе. Затем поверхность нужно обезжирить и затем, сняв защитную полосу, приклеить светодиодную полосу. Для надежности, можно кожух просверлить, и через дырки протянуть хомутики, которыми закрепить ленту. Но некоторые конструкции колес такой возможности не дают. В этом случае из алюминиевой ленты нужно сделать каркас, который желательно разместить за тормозным диском. Ленту прикрепить в этом каркасе. Места соединения ленты и проводов нужно тщательно загерметизировать. Желательно использовать несколько типов изоляции: сначала термоусадочную трубку, затем ее залить герметиком, и все еще раз обмотать изолентой.

Светодиодная подсветка колес автомобиля

Провода лучше поместить в пластиковый гофрошланг, который прикрепить к рычагам подвески рядом с тормозными шлангами все теми же пластиковыми хомутами (шланги не пережимать!). Варианты подключения питания ничем не отличаются, от подключения подсветки салона.

При использовании современных материалов или готовых комплектов светодиодная подсветка автомобиля своими руками не должна вызвать сложностей. Нужны только элементарные навыки при работе в электрикой, которые каждый автомобилист с более-менее приличным стажем имеет.

На видео показано, как можно доработать задние фары Kia Sportage 3 при помощи светодиодов.
