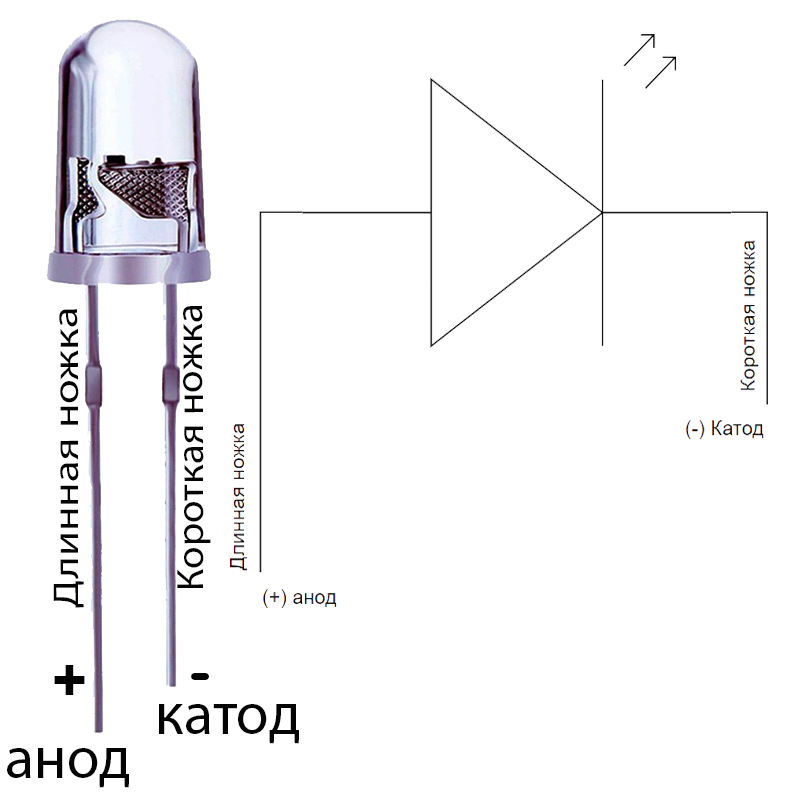

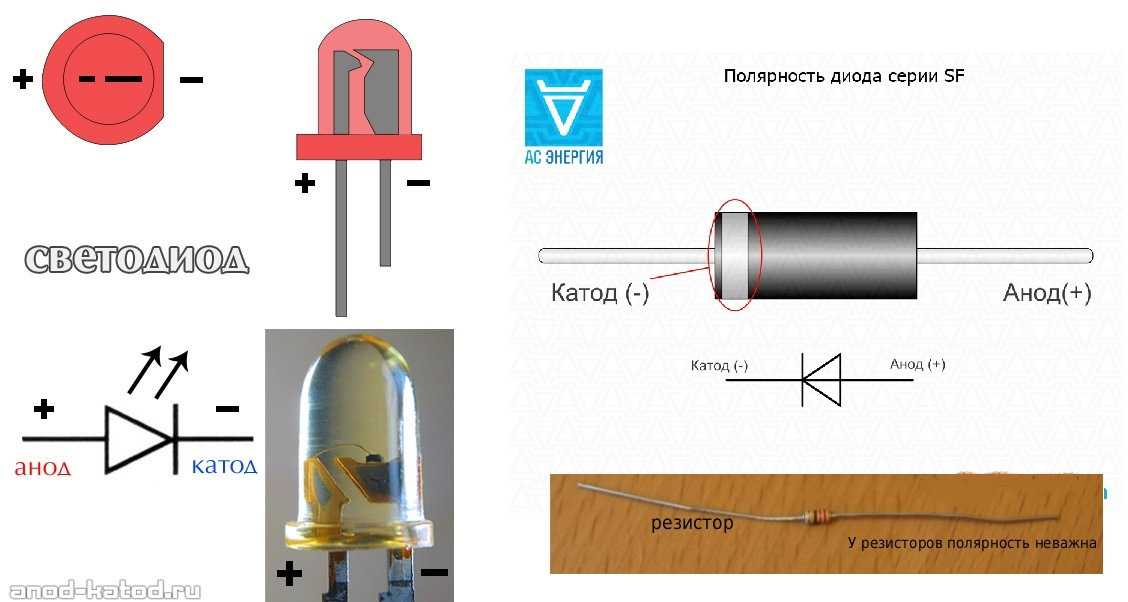

Как паять светодиоды: определение полярности диодов, разновидности и способы соединения светодиодных лент

Какие проблемы могут возникнуть

Причины поломок бывают следующими:

подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг — проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания

В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;

диоды загорелись только до центра ленты

Причина неисправности — перегорание одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка часто встречается — в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.

Пример поломки на сгибе.

Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:

срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.

Потускневшие светодиоды.

Совсем не светит

Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.

Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Как паять SMD-компоненты?

Порядок работ

Процесс пайки при тщательном подходе к теории и получении определенного опыта не является сложным. Итак, можно всю процедуру разделить на несколько пунктов:

Необходимо поместить SMD-компоненты на специальные контактные площадки, расположенные на плате.
Наносится жидкий флюс на ножки детали и нагревается компонент при помощи жала паяльника.
Под действием температуры происходит заливание контактных площадок и самих ножек детали.
После заливки отводится паяльник и дается время на остывание компонента. Когда припой остыл — работа выполнена.

Процесс пайки SMD-компонентов При выполнении аналогичных действий с микросхемой процесс пайки немного отличается от вышеприведенного. Технология будет выглядеть следующим образом:

Ножки SMD-компонентов устанавливаются точно на свои контактные места.
В местах контактных площадок выполняется смачивание флюсом.
Для точного попадания детали на посадочное место необходимо сначала припаять одну ее крайнюю ножку, после чего компонент легко выставляется.
Дальнейшая пайка выполняется с предельной аккуратностью, и припой наносится на все ножки. Излишки припоя устраняются жалом паяльника.

Паяльник с острым жалом 24 В.

Как паять при помощи фена?

При таком способе пайки необходимо смазать посадочные места специальной пастой. Затем на контактную площадку укладывается необходимая деталь — помимо компонентов это могут быть резисторы, транзисторы, конденсаторы и т. д. Для удобства можно воспользоваться пинцетом. После этого деталь нагревается горячим воздухом, подаваемым из фена, температурой около 250º C. Как и в предыдущих примерах пайки, флюс под действием температуры испаряется и плавится припой, тем самым заливая контактные дорожки и ножки деталей. Затем отводится фен, и плата начинает остывать. При полном остывании можно считать пайку оконченной.

Фен для паяния мелких деталей

Способы и порядок пайки

Прежде всего, необходимо правильно подготовиться к процессу пайки. Для этого вам следует:

Установите светодиодную ленту на соответствующую длину. Обычно они продаются в рулонах длиной пять метров. Разрез должен быть сделан строго по специальной линии, отмеченной на нем.
Отрежьте кусок термоусадочной трубки длиной около двух сантиметров.
Если на контактных площадках есть слой силикона, срежьте его острием ножа.

Рассмотрим, как припаять провода к светодиодной ленте в стандартном случае, а также если она покрыта силиконом, есть необходимость в нахлесте без проводников, под углом и используется rgb лента.

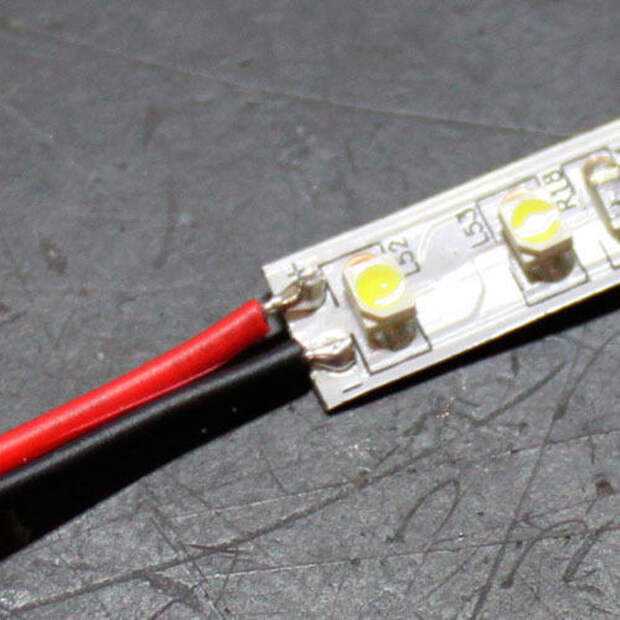

Припаиваем провода к ленте

Пайка выводов к светодиодной ленте выполняется в несколько этапов:

Зачистка и подготовка поверхности контактов полосы.
Очистите 0,5 см провода от изоляционного покрытия.
Пайка контактов и проводников.
Последовательная пайка каждого проводника к полосе, строго соблюдая полярность.
Наденьте кусок термоусадочной трубки на паяное соединение так, чтобы ближайший диод оставался открытым.
Нагрейте кусок термоусадки для усадки (можно использовать фен, спичку, зажигалку).

Пайка проводов не представляет сложности. Однако в этом процессе необходимо учитывать несколько важных моментов:

Правильно лудите контактную поверхность, проводники должны быть полностью покрыты припоем.
Чтобы в дальнейшем не перепутать полярность, следует использовать провода разных цветов.
При пайке наконечник паяльника не должен касаться места контакта более 5 секунд или 1-2 секунд, если используется флюс.
Чрезмерная оголенность проводов может привести к неконтролируемому подключению. Это приведет к короткому замыканию.
После завершения пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно использовать вольтметр.

Как спаять ленту, покрытую силиконом

У пользователей часто возникает вопрос о том, как паять провода и контакты с силиконовым покрытием. Ответ прост — просто отклейте силиконовую изоляцию острым предметом. Для этого подойдет нож для резки коробок. Дальнейший процесс пайки ничем не отличается от описанного выше. Вы должны действовать точно так же.

Единственное, что может потребоваться для завершения операции пайки, — это запаять светодиодную ленту, если она предназначена для экстремальных условий. Он также может иметь специальную водонепроницаемую изоляцию. В этом случае попробуйте натянуть эту крышку на место пайки и загерметизировать соединение с проводами силиконом. Наконец, сверху устанавливается уплотнительная пробка, которая смазывается изнутри и через которую проходят провода.

Соединение внахлест без проводов

Часто возникает желание спаять секции светодиодных лент вместе без использования проводов. Процедура состоит из следующих шагов:

Контактные площадки двух полосок необходимо очистить от изоляционного слоя и фольги — одну со стороны светодиода, другую с обеих сторон, затем все изолируется и лудится.
Перекрывайте полосы на 3 мм, чтобы очищенные с обеих сторон полосы лежали на очищенных только с одной стороны полосах.
Нагрейте все контактные площадки по очереди разогретым паяльником так, чтобы капли припоя с обеих полосок соединились друг с другом (но не с соседними полосками!).
Наденьте кусок термоусадочной трубки (предварительно помещенный на один конец ленты) на припаянные контакты и нагрейте его феном или небольшим открытым пламенем, чтобы он сел на место.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) не отличается от стандартной процедуры, описанной выше, и включает все те же подготовительные и основные этапы. Единственное различие заключается в выборе контактных точек. Чтобы провода не пересекались и не замыкались, их необходимо подводить к разным контактным площадкам (соблюдая полярность), разделенным шагом модуля — через несколько светодиодов. Такое расположение нисколько не ухудшит характеристики светильника, а также значительно упростит процедуру пайки и последующую эксплуатацию.

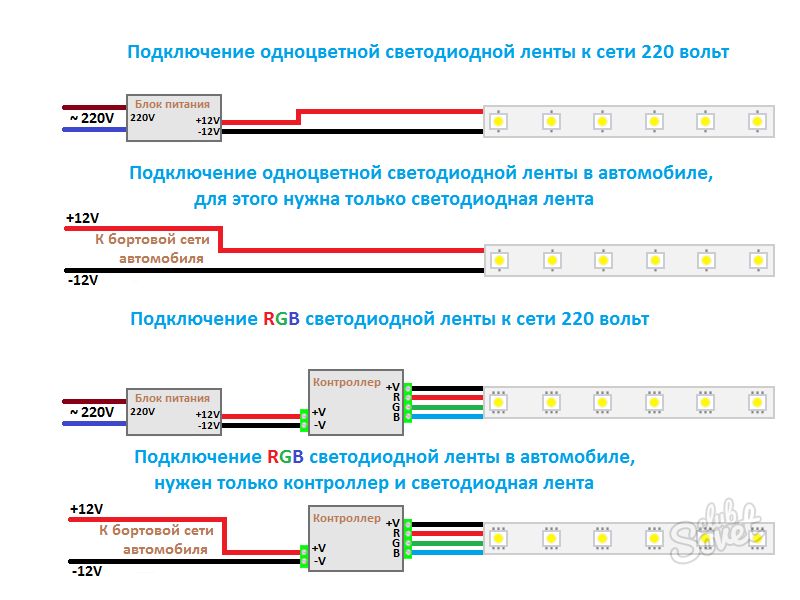

Светодиодная rgb-лента

Все четыре контакта rgb-кабеля должны быть подключены таким образом, чтобы они не касались припоя. Невыполнение этого требования может привести к короткому замыканию и, как следствие, нарушению его работы — цвета могут погаснуть, мигнуть, потускнеть или он может полностью отключиться.

Техника соединения при помощи коннекторов

Среди преимуществ светодиодных устройств одно из главных мест занимает их оптимизированность, что проявляется и в минимальных требованиях к расходным материалам при монтаже. Тем не менее иногда себя оправдывает и включение коннекторов в электротехнические схемы. Как паять светодиоды с такими элементами? Пайка в данном случае выступает вспомогательным средством обеспечения надежного соединения между проводами, а коннекторы формируют своего рода армирующий внутренний каркас. Оптимальный размер коннектора по ширине составляет 8-10 мм. На первом этапе необходимо создать конструкционное соединение, выполнив нужное количество контактов на плате, а затем приступать непосредственно к пайке.

При этом надо учитывать, что соединение с коннектором не всегда дает преимущество с точки зрения будущей эксплуатации светодиода. Во-первых, места подключения с такой арматурой в большей степени склонны к подгоранию, а также способствуют быстрому нагреву излучателя. Во-вторых, возможно ухудшение свечения, что выражается в понижении яркости. Как паять светодиоды на плату с коннектором, чтобы исключить подобные негативные эффекты? Желательно отказаться от медных проводников, а саму пайку выполнять сплошным способом, что исключит риск образования участков окисления.

Что нужно, чтобы паять диодную ленту?

Для того, чтобы правильно спаять контактные группы LED светильников нужно подобрать необходимое оборудование, расходные материалы, а также соблюсти технологию и технику безопасности во время выполнения работ.

К материалам можно отнести:

Соединительные провода. Для удобства монтажа выбирают разноцветную изоляцию (особенно для RGB светильника). Сечение определяется из условий мощности и длины. Как правило, оно должно быть не ниже 0,2 мм2 (при длине менее 1 м),
Светодиодная лента. Длина выбирается из конструктивных соображений, но укорачивать ее нужно только в обозначенных местах контакта,
Флюс или флюс-гель. Это вещества, которые используют для первичной обработки поверхности (дезоксидации, снижения поверхностного натяжения, улучшения текучести припоя, защиты от внешней среды). Для работы со светодиодной лентой лучше использовать нейтральные флюсы (Канифоль, СКФ, ЛТИ),
Припой. Металл или сплав, используемый в качестве соединительной среды между концами проводов и контактами диодной ленты. Чаще всего используют оловянно-свинцовые припои типа ПОС,
Силикон, клей. Используются для герметизации соединения, в том случае, если предстоит пайка защищенных светодиодных лент,
Термоусадочные трубки. Полимерный материал, который имеет свойство уменьшаться в размерах при нагревании (например, феном) и обжимать место соединения проводов. Таким образом, обеспечивается надежная его защита.

Для работы нужно использовать следующее оборудование:

Паяльник. Это основной инструмент для пайки, который обеспечивает разогревание припоя. Мощность паяльника не должна превышать 40 Вт (в некоторых источниках приводится цифра 25 Вт). В противном случае существует риск нанести термическое повреждение компонентам диодной ленты. Оптимальная температура, при которой работает паяльник, должна находиться в пределах 260…300°С. Жало необходимо зачистить и залудить,
Клещи для зачистки концов проводов. Позволяют снять оптимальную длину изоляции без повреждения токопроводящей жилы (особенно витой). Так как инструмент этот профессиональный и недешевый, то в быту можно воспользоваться обычным канцелярским ножом, действуя предельно аккуратно,
Фен. Используется для обжимки термоусадочной трубки. Опять-таки, по изложенным выше причинам его вполне можно заменить обычной зажигалкой или спичками, только действовать нужно предельно аккуратно.

Способы соединения двух отрезков светодиодной ленты

Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.

Соединение паяльником лент без проводов

Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.

Соединение с проводами

Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:

Конец изделия очищают от влагозащитного покрытия.
Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.
Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.

Спаиваем в ошибочном месте разреза

Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:

Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
Контактные площадки обматывают изолентой или изолируют термоусадкой.

Ремонт светодиодной ленты

Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:

отвертки-индикатора;
электроизмерительного прибора – мультиметра;
коннектора;
паяльника;
припоя.

Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:

Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.

Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.

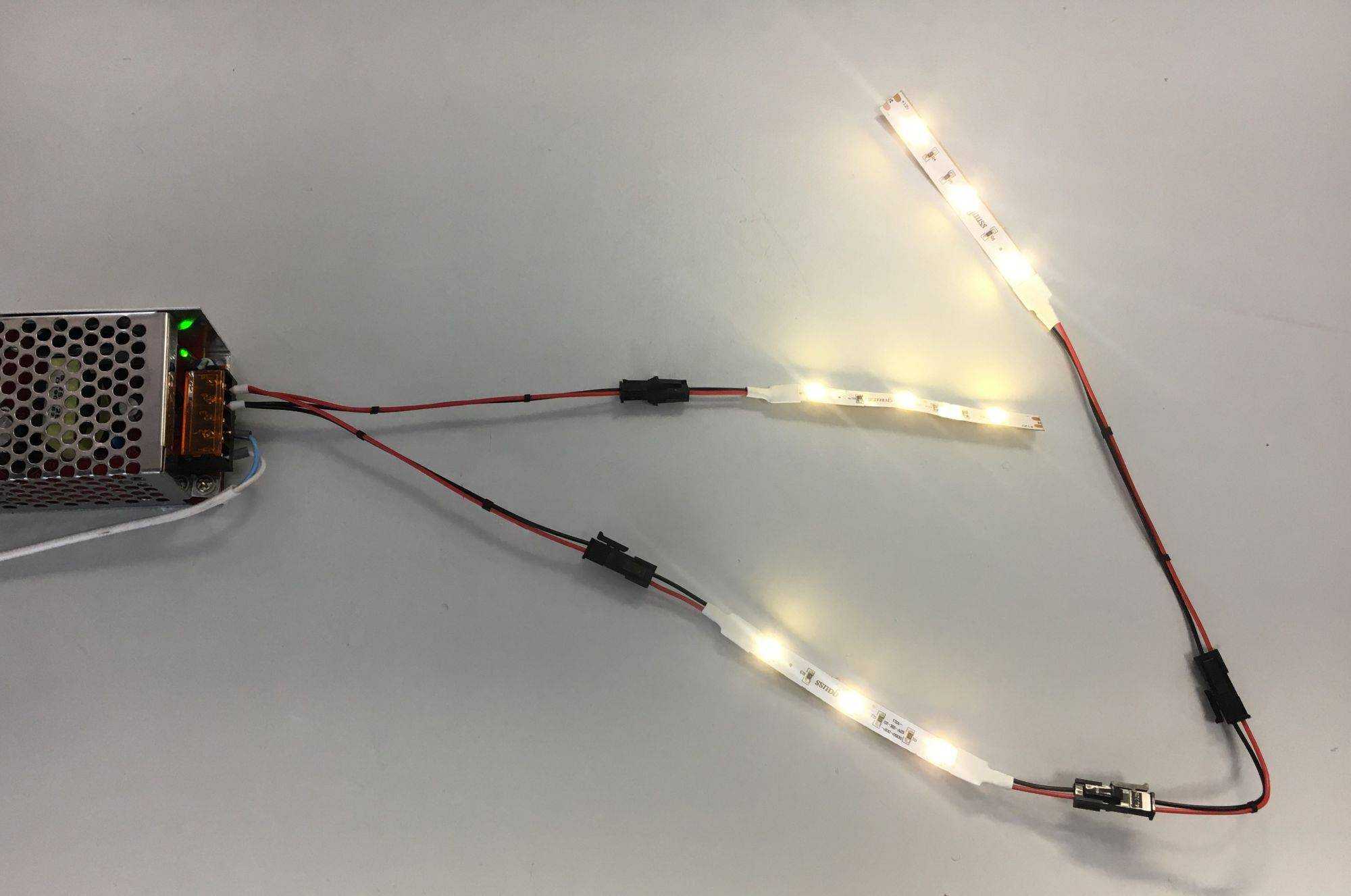

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

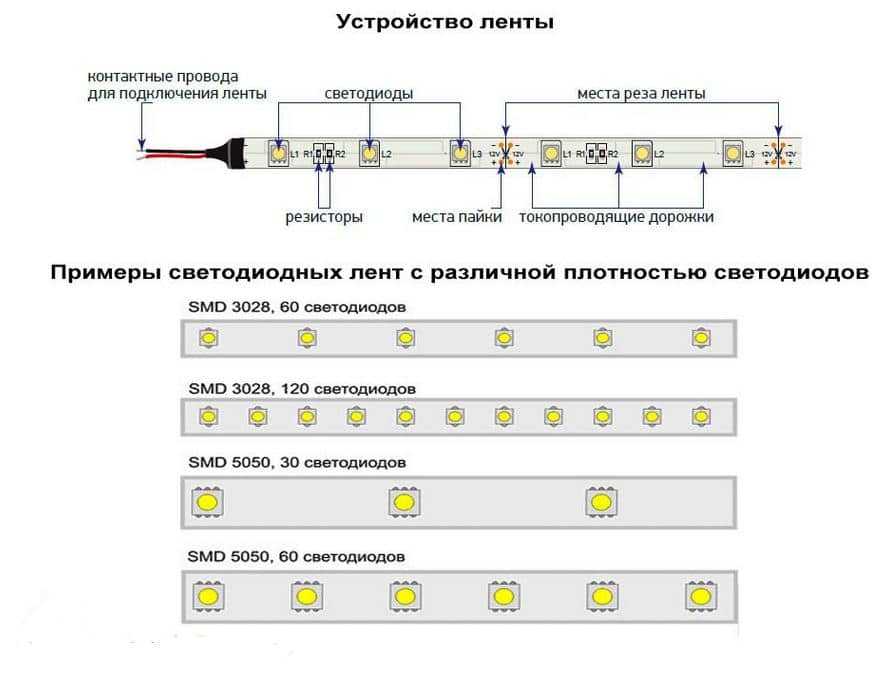

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

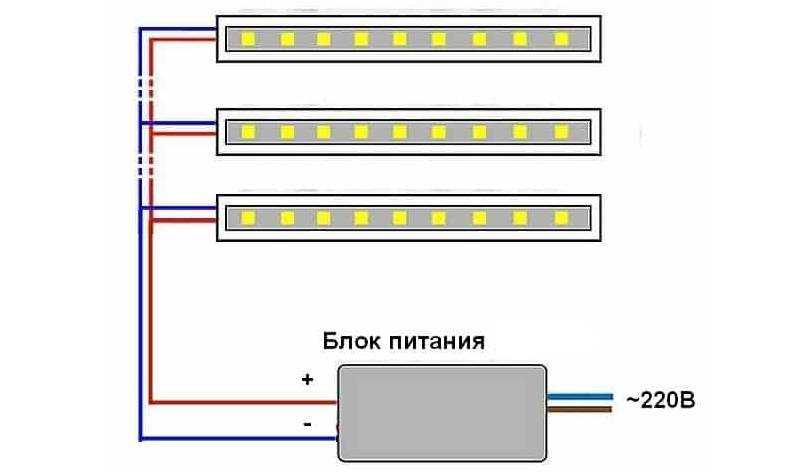

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

Паяльник 20-40 Вт или паяльную станцию.
Припой.
Универсальный монтажный держатель (по возможности).
Кусачки.
Ножницы.
Ножик (для зачистки контактов).
Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
Проверить качество пайки (как это сделать сказано ниже в статье)
Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Как отпаять и припаять заново светодиод

Перед тем, как приступить к пайке светодиодов на алюминиевую плату, необходимо изучить инструкцию и обзавестись материалами и инструментами для работы. Также следует понимать, из чего состоит лампочка и как правильно её разобрать, чтобы не повредить внутренние элементы. Не стоит забывать о проверке приобретённых светодиодов, иногда мастера пренебрегают этим правилом, из-за чего работу приходится выполнять дважды.

Что необходимо для работы

Для выпаивания светодиода из алюминиевой платы необходимо подготовить следующее:

пинцет;
лезвие;
паяльник (рекомендуется с тонким жалом);
флюс;
лезвие;
держатель.

Если нет паяльника с тонким лезвием, можно сделать самостоятельно насадку. Для этого используется медная проволока. Именно такие насадки используются мастерами для пайки мелких элементов.

Паяльник с самодельной тонкой насадкой из медной проволоки.

Температура пайки

Индикаторный диод, который устанавливается на печатную плату состоит из токопроводящих ножек и стеклянной колбы. Внешне он напоминает маленькую лампочку. Для пайки необходимо использовать паяльник с мощностью не более 60 Вт. Допустимая температура жала – 260 градусов. Говоря об SMD диодах, они не имеют токоведущих элементов. Их заменяют специальные контактные площадки на плате. В данном случае для пайки используют паяльник мощностью 12 Вт.

Пошаговая инструкция отпайки

На первом этапе следует заняться снятием алюминиевой платы. Для этого корпус лампы отделяется от плафона. Здесь можно использовать нож. Но, работать стоит аккуратно, чтобы не повредить элементы. К основанию площадка крепиться с помощью пары проводов (плюс и минус). Их следует отпаять, закрепив на держателе. С алюминиевого основания плату можно снять без помощи инструментов.

Отсоединённая плата со светодиодами.

Перед тем, как начать выпаивать светодиод из светодиодной лампочки паяльником, нужно взять тестер и пройтись по всем чипам, чтобы проверить их на работоспособность. Но, в большинстве случаев, повреждённые элементы можно заметить визуально. На прогоревшем светодиоде появляется черная точка.

Внешний вид прогоревшего диода.

Но, проверку лучше выполнять с помощью тестера, так как иногда поломка не влечет за собой видимых изменений.

Проверка диодов тестером.

Особое внимание рекомендуется уделять качеству пайки. Если брак был допущен на производстве, это отразится на функциональности чипов

Схема припайки

Когда будут определены все сгоревшие диоды, можно приступить к пайке. Для начала плата закрепляется на держателе. После в руки нужно взять пинцет и горелку, её аккуратно подносят с обратной стороны платы. Через 3-5 секунд пайка должна ослабнуть, что даст возможность отсоединить диод. Исправный элемент должен быть закреплён до того, как остынет основание. Для этого на контактную площадку нужно поместить каплю флюса. Чип устанавливается сверху с учётом полярности.

Далее нужно снова приступить к нагреванию, но при этом, на кристалл нужно слегка надавить. Держать диод нужно до того момента, пока контактные «ножки» надёжно не закрепятся в припое. Если светодиода нет, на его место можно припаять небольшой отрезок проволоки. Лампа продолжит работать, но светить будет тусклее. Но, такой вариант ремонта подойдёт только в том случае, если на плате установлено более 10-ти чипов.

Снятие повреждённого светодиода.

По такой же схеме отпаиваются диоды из ламп «кукуруза». Это можно сделать, если лампочка небольшого размера и собрана по классической схеме. Вместо паяльника иногда используется фен, но в таком случае придётся выделить значительно больше времени на работу.

Когда диоды расположены на линейке из алюминия, перед пайкой чипов её следует закрепить для предотвращения повреждения токоотводящих дорожек. Олово плавят паяльником, между платой и выводом одновременно продвигается лезвие. Когда будут освобождены все выводы, следует заняться прогреванием кристалла, а подложка от платы отсоединяется с помощью лезвия.

Ошибки при пайке

Светодиоды начинают мигать и выходят из строя, если во время подключения светодиодных лент или пайки были допущены ошибки. Самые частые из них:

Нельзя устанавливать коннектор на токопроводящие контакты, которые раньше подвергались пайке. Из-за разной толщины сплава олова соединение получается плохим.
Если паяльник нагрелся свыше +300 °C, не стоит им проводить пайку. Иначе токоведущие нити, расположенные внутри ленты, сгорят.
Нельзя флюс заменять другими видами кислот. Это агрессивные вещества, которые разъедают контакты.

Иногда соблюдая все правила пайки, диоды все равно работают плохо. Часто это происходит с дешевыми китайскими лентами. Такие изделия оснащены контактами, которые сделаны из непрочных сплавов.

Светодиодная лента 220 вольт

А что делать с моделями на 220В? На них ведь нет клеевой подложки, а сами они полностью помещены в герметичной оболочке. Как закрепить такую подсветку?

Сделать это можно тремя способами. Если речь идет о монтаже на профиль, то можно воспользоваться теми же самыми хомутами.

Для остальных случаев применяются крепежные площадки или клипсы.

Ну и последний вариант – все тот же двухсторонний скотч, приобретаемый отдельно.

Но в виду того, что светодиодную ленту напряжением 220 вольт не рекомендуется использовать в домашних условиях жилых квартир, и ее применение по большей части это улица, самым надежным вариантом остаются клипсы.
