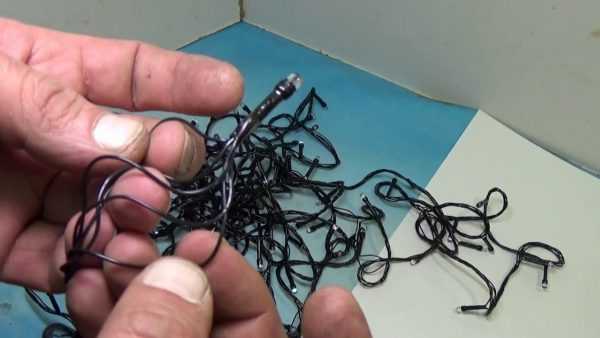

Запуталась светодиодная гирлянда

Прозвонка светодиодной новогодней гирлянды

Итак, напряжение с блока управления выходит, а лампочки все равно не горят. О чем это говорит?

Значит где-то сгорел светодиод. Найти его на многоканальной светодиодной гирлянде можно двумя способами.

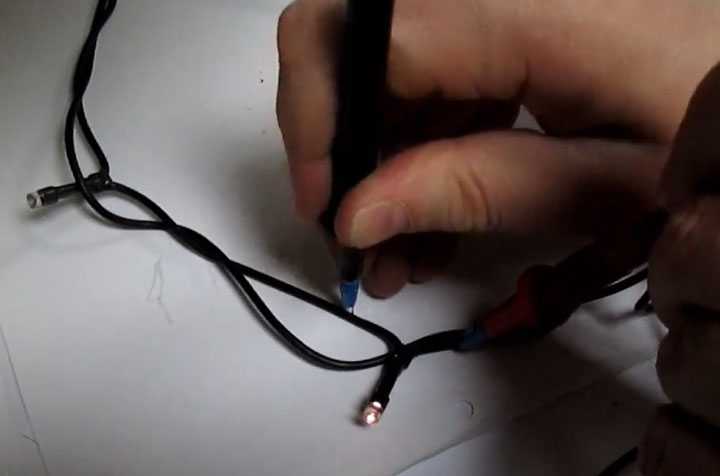

Первый — при помощи модернизированных щупов мультиметра.

К стандартным щупам прикрепляете иголки, а мультиметр ставите на прозвонку диодов.

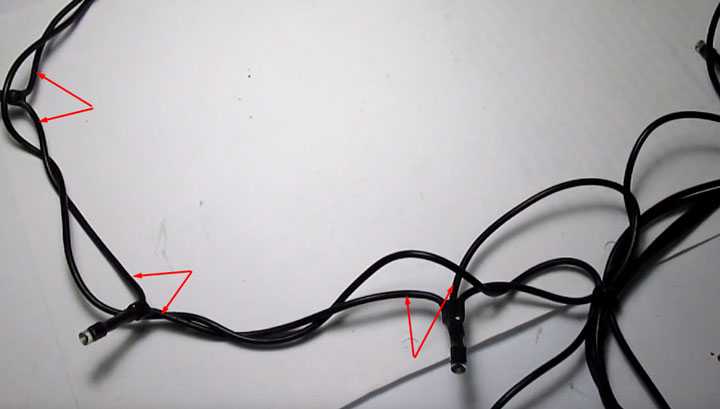

Далее начинаете прокалывать этими иголками провода или термоусадку между началом и концом светодиодов так, чтобы иголка достала до медной жилы.

Каждый светодиод покажет определенной значение на мультиметре. Эти цифры для диодов на одной ветке (одного цвета) должны быть примерно одинаковы между собой.

У разноцветных светодиодов данные будут отличаться!

Там, где будет обрыв (значение бесконечности или цифра “1” на табло мультиметра) – это и есть наш сгоревший светодиод. Ну или вы просто перепутали полярность

Для низковольтных гирлянд напряжением 12V при таком способе протыкания исправные светодиоды будут светиться.

Напряжения кроны в мультиметре (9V) для этого вполне хватает.

Как вы понимаете, данный процесс “тыкания” довольно трудозатратный и неудобный. Чтобы его ускорить, опять воспользуемся бесконтактным индикатором.

Для второго способа придется отпаять все проводки выходящие с блока управления.

После чего на общий провод (тот, что без лампочек) подаем НОЛЬ, а на неисправную ветку подключаем ФАЗУ.

ВНИМАНИЕ! Способ применим только для гирлянд на 220V!

Те, что имеют понижающие блоки питания 12V или 24V, а тем более подключаемые от USB, таким методом прозванивать НЕЛЬЗЯ!

Далее по ранее описанной процедуре двигаемся индикаторной отверткой вдоль проводов и лампочек и находим сгоревший светодиод.

Если пробник-отвертка светится как ему вздумается и ведет себя непредсказуемо, то скорее всего это происходит из-за “наведёнки” в соседних проводах пучка.

В этом случае рекомендуется концы других веток занулить вместе с общим проводом.

Если “звенит” вся гирлянда – вы перепутали фазу с нолем и подали на общий провод фазу. Для исправления ситуации переверните вилку в розетке.

Перегорели все лампочки

Единственный способ исправить каскадный сбой – это заменить все лампочки. Это кажется огромной задачей, но на самом деле ремонт уличной гирлянды это не так уж и сложно.

Замена ламп в одной цепочке из 50 огней не должна занимать больше десяти или пятнадцати минут. Запасные лампочки для вашей гирлянды доступны в специальных отделах магазинов.

Отключите светильник от источника питания (стенной розетки или точки на дереве, где она соединяется с другими гирляндами).
Определите первую лампочку в цепи, проследив за проводом от вилки по всей длине гирлянды, пока не дойдете до первой лампочки.
Легче отслеживать, какие лампы заменять, если вы начнете с одного конца.

Снимите первую лампочку и замените ее новой. Проверьте каждую лампочку перед тем, как вставить ее в патрон, чтобы убедиться, что провода, выходящие из цоколя лампы, правильно намотаны вокруг цоколя. Делайте это по одному, чтобы не терять из виду, где вы находитесь, и случайно не оставить патрон без лампочки.

Замена ламп: Сама лампа – это просто стеклянный шар с нитью накаливания, заключена и вставлена в оболочку (или основание лампы).

Это основание вставляется в патрон и вынимается из него при необходимости. Будьте осторожны, НЕ хватайте лампочку и не тяните.
Вместо этого используйте ногти или подходящий инструмент, чтобы отделить край основания лампы от гнезда, в которое она была вставлена.
Вытащите цоколь лампы из патрона, и лампочка пойдет вместе с ним.
Если вы сделаете это по-другому, вы можете вытащить лампу и оставить основание застрявшим в патроне.

Работайте по длине гирлянды, пока не замените все огни. Подключите шнур обратно к розетке или удлинителю, и включите питание. Гирлянда должна загореться.

Замена блока управления Китайской гирлянды

Инструкция

Запаситесь несколькими гирляндами, оборудованными лампочками с одинаковыми параметрами. Одна из них будет «донором» ламп для ремонта остальных.

Отключив от сети, откройте контроллер. Посмотрите, не отпаялись ли от платы какие-либо провода. С одной из ее сторон расположены две контактные для подключения сетевого шнура, с другой — пять площадок для присоединения цветовых каналов. Одна из этих площадок расположена в стороне от оставшихся четырех — к ней подключается общий провод каналов. Нередко на припайке к этим площадкам отпаявшихся от них проводников ремонт заканчивается. Завершив работу с контроллером, закройте его.

Некоторые гирлянды оборудованы лампами, которые самозакорачиваются при перегорании. Лампочка, в которой сработало закорачивающее устройство, имеет меньшее сопротивление, чем исправная, отчего остальные лампы канала работают в форсированном режиме. Поэтому перегоревшие лампы в такой гирлянде необходимо как можно скорее менять на исправные. Их можно взять из гирлянды-«донора». Замену производите, обесточив гирлянду, все соединения тщательно пропаивайте и изолируйте несколькими слоями изоленты.

Если закорачивающих устройств в лампах нет, при перегорании одной из них гаснет весь канал. Понятно, что прозвонка каждой из них по отдельности займет много времени, поэтому придется воспользоваться методом итераций. Отключив питание, перережьте канал ровно посередине. Прозвоните участки канала от начала до середины и от середины до конца. Теперь понятно, в каком из них расположена перегоревшая лампа. Этот участок можно также разделить пополам и прозвонить обе его половины, и так пока перегоревшая лампа не будет найдена. Ее замените, взяв исправную также из гирлянды-«донора». После этого снова соедините провода во всех местах, где вы их перерезали. Тщательно пропаяйте и изолируйте соединения.

Особую опасность в гирлянде представляют лампочки. При включении они мгновенно перегорают, при этом, между нитедержателями, которые ничем не изолированы, начинает действовать полное напряжение сети. Такие лампы следует немедленно заменять на исправные.

Никогда не замыкайте перегоревшую или лампу вместо замены ее на новую, иначе к остальным лампочкам канала будет приложено повышенное напряжение, и они быстрее перегорят.

Ремонт светодиодной гирлянды отличается двумя особенностями. Первая из них состоит в том, что новый светодиод следует обязательно включать в той же полярности, что и остальные диоды того же канала (в контроллере любой гирлянды установлен выпрямитель). Вторая же особенность заключается в необходимости включать последовательно с каждым из светодиодом резистор. Его номинал должен быть таким же, как у резисторов на остальных диодах той же гирлянды. Смешивать в одной и той же гирлянде лампочки и светодиоды нельзя, поскольку у первых номинальный ток обычно равен 50 либо 100 мА, а у вторых — 20.

Завершив ремонт, перед продолжением эксплуатации гирлянды обязательно внимательно осмотрите ее на предмет наличия неизолированных соединений. Тщательно изолируйте их.

Привет, дрУги! Наступают сказочные времена: у детей и взрослых каникулы, ёлка на балконе, водка и колбаса в холодильнике. А, ёлку уже занесли? Наряжаете? Ясно. А на гирляндах наверное сэкономили, шоб на колбасу хватило. Тогда не торопитесь. Проведите ревизию продукции китайских братьев прежде, чем наматывать её на праздничное древо.

Китайские гирлянды хороши низкой ценой. На этом прелести заканчиваются, а начинаются неприятности: от угасания в разгар веселья до электрического феерверка с пожаром.

Пожар от новогодней гирлянды

По статистике пожарных, каждое 18-е возгорание в новогодние праздники происходит по причине замыкания елочного украшения.

Не известно в каких условиях она хранилась и вполне возможно, что где-то потрескалась изоляция и замкнули лампочки.

Одним из наиболее слабых мест является вилка. Именно на ней чаще всего отваливаются или замыкают провода.

Не покупайте изделия, которые имеют хлипкие и не надежные вилки, как бы красиво они не выглядели. Это может закончиться не только пожаром, но и ударом тока, в тот момент когда вы будете вытаскивать ее из розетки.

Также с точки зрения пожаробезопасности, имеет значение на какую елку вы повесите новогоднюю гирлянду. Искусственные в этом плане безопаснее, чем живые.

Елочка спиленная в лесу, буквально за неделю может высохнуть и будет представлять из себя хороший хворост для большого костра прямо посреди вашей комнаты.

Еще одни не безопасный момент касается времени непрерывной работы гирлянды. Подавляющее большинство из нас оставляют ее включенной на всю ночь.

Запомните, что практически любой электрический прибор (холодильник не в счет), не рекомендуется оставлять включенным без присмотра!

Тем более на всю ночь, когда вы и вся ваша семья мирно и крепко спите. Если вечером вы еще как-то и сможете среагировать на замыкание и возможный пожар, то случись такое ночью — это приведет к непоправимым последствиям.

Хотите какую-то ночную подсветку в квартире — лучше используйте специальные безопасные ночники на батарейках.

Как спаять все компоненты

Данную самоделку будем делать по базовому проекту Алекса Гайвера и дальшейшему развитию данной идеи в виде проекта GyverPanelWiFi от vvip-68.

Изначально разработчики предлагают достаточно сложную схему:

Однако, все возможности проекта нужны далеко не каждому пользователю. Можете запросто убрать динамик (он используется для будильника), плату с разъемом для карты памяти (она нужна для GIF-ок и видео), дисплей для индикации режимов и кнопку для их ручного переключения.

Если упростить проект, будет достаточно собрать нечто подобное:

Даже из этой схемы можно выкинуть блок с картой памяти и пользоваться стандартным набором эффектов.

Получается, что нужно всего лишь соединить управляющую плату с диодной лентой и подать питание на оба элемента. Кнопка переключения режимов здесь используется опционально.

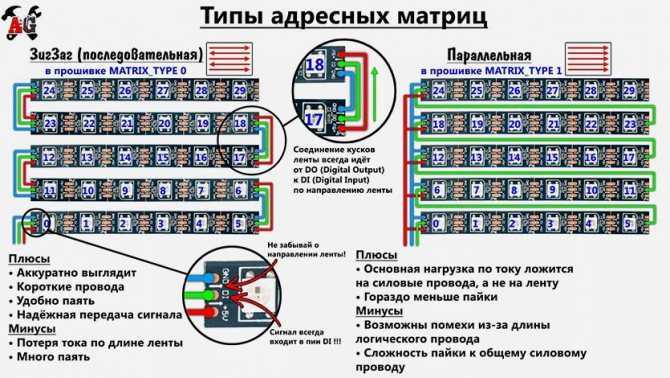

Соединять диодную ленту в матрицу можно любым из способов по примеру выше. Последовательное подключение (зигзаг) вообще не требует пайки, куски ленты соединяются между собой коннекторами. Будет достаточно припаять два провода на питание в начале ленты и логический контакт на плату управления.

Если длина ленты окажется слишком большой, рекомендую подавать питание не в начале или конце, а подкинуть контакты с блока питания в разрыв примерно посередине.

На сборку прошлогодней матрицы у меня ушло несколько часов, а гирлянду из этого проекта собрал за 45 минут. Все благодаря китайцам, которые вместо спаянных диодов начали выпускать готовые ленты с коннекторами. А ведь количество “лампочек” в гирлянде увеличилось в 10 раз!

Не забудьте предусмотреть разъем для быстрого включения и отключения блока управления, чтобы при необходимости его можно было перепрошить.

Схема китайской гирлянды

Среди множества световых приборов, используемых для оформления новогодних елок, особое место занимает схема китайской гирлянды. Она, как и все аналогичные китайские изделия, отличается простотой и дешевизной. Возникает много споров о надежности подобных гирлянд, однако, большинство потребителей использует именно их.

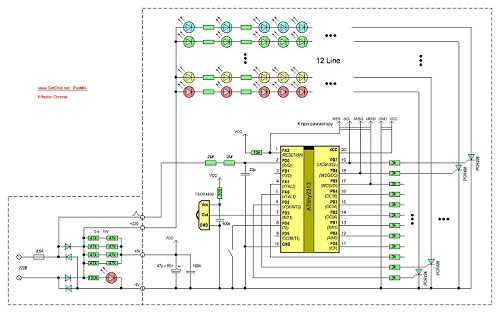

Схема классической китайской гирлянды

Данная конструкция оснащена плавным управлением яркостью. Для этого используется фазовое управление, регулирующее угол открывания тиристоров. Автоматика использует целых восемь программ, обеспечивающих большое разнообразие алгоритмов управления. Благодаря своим качествам, прибор очень дешев, поэтому и расходится миллионными тиражами.

В основе контроллера лежит плата небольшого размера, где предусмотрено место для диодного моста. Здесь же располагается и микроконтроллер с четырьмя выходами. Он представляет собой небольшой кусочек генитакса, где с помощью эпоксидной смолы крепится микрочип. Через выходы микроконтроллера, с помощью токоограничительных резисторов, осуществляется управление четырьмя тиристорами. Данное устройство рассчитано на анодное напряжение до 600 вольт и ток в пределах 0,6-0,8 ампер. В отдельных конструкциях дешевых гирлянд, вместо входного диодного мостика остается один диод. В то же время, подключение электродов, управляющих тиристорами, осуществляется напрямую к выходам микроконтроллера, без использования резисторов, ограничивающих ток.

Как правило, мощность микроконтроллера очень маленькая, поэтому, он не в состоянии контролировать работу мощных симисторов. Для того, чтобы решить эту проблему, необходимо использовать отдельный маломощный источник питания, имеющий гальваническую развязку от общей сети. В этих целях можно использовать адаптер малой мощности, например, такой, который питает усилитель телевизионной антенны, содержащий в своей схеме стабилизатор.

Другие пути решения проблем

Чтобы совместить маломощный микроконтроллер с мощными симисторами, практикуется применение транзисторных ключей, где используются транзисторы с высоким коэффициентом усиления тока. Таким образом, схема китайской гирлянды не перегружает выходы микроконтроллера. Чтобы обеспечить гальваническую развязку, применяются специальные микросхемы, на входе которых содержится светодиод, а на выходе установлен маломощный симистор.

Для того, чтобы китайская гирлянда нормально работала, ее нужно синхронизировать с сетью с помощью сигнала. С этой целью, на вход микроконтроллера подается фаза, номиналом 220 вольт через установленный резистор. Нейтральный провод сети, соединяется с общим проводом всего устройства.

Как распутать прошлоновогоднюю гирлянду – решение проблемы.

Сколько радости и новогоднего настроения приносят в наш дом разноцветные светодиодные гирлянды.

Однако, прежде чем эту радость создать, развесив светящиеся нити на ёлке, по стенам или окнам, многие сталкиваются с одной распространенной проблемой.

Уборка после новогодних праздников происходит впопыхах, и как следствие, мало кто заботится о том, чтобы аккуратно сложить и упаковать тонкие проводки с лампочками.

В результате время и коробка на антресолях делают свое гнусное дело, невообразимым образом запутывая гирлянду.

На следующее рождество распутывание этого клубка становится настоящим квестом и сопровождается изрядной потерей нервных клеток

При неосторожном обращении можно даже повредить несколько лампочек и она перестанет работать

В Америке в супермаркетах Tesco администрация во время рождественских праздников даже нанимает специальный персонал, который бесплатно помогает клиентам распутывать гирлянды, ранее купленные в их сети.

У нас подобной услуги нет, поэтому в итоге все заканчивается походом в магазин и новой покупкой с незапланированной тратой денег.

Как же быстро и без последствий распутать “прошлоновогоднюю” гирлянду?

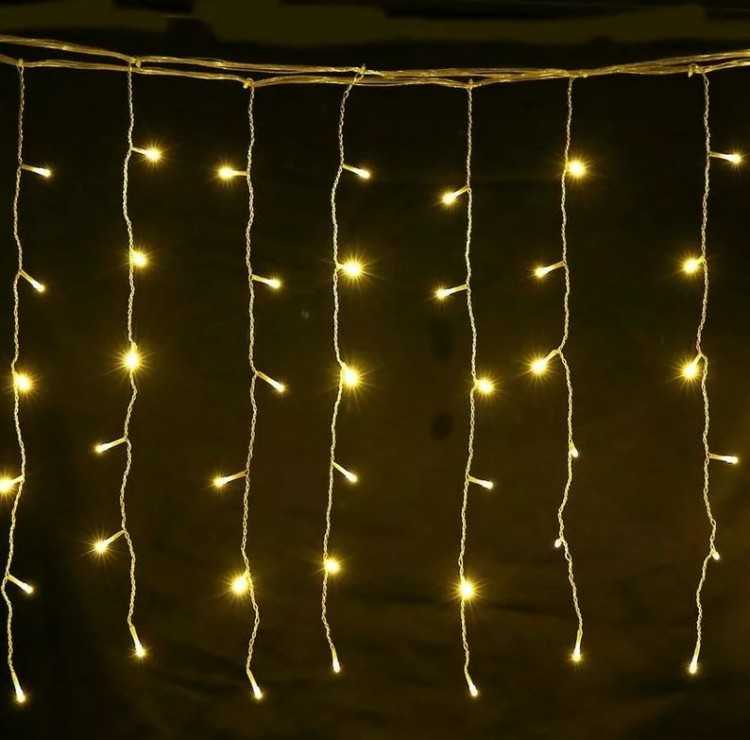

Гирлянда-сетка распутывается проще всего. Ввиду своей конструкции она изначально как бы складывается гармошкой.

С ней особых проблем не возникает. А что делать с длинными нитями по 5-10 метров?

Для их разматывания придерживайтесь пяти универсальных правил:

1 Во-первых, начинать такое занятие нужно только в хорошем расположении духа.

Поверьте, если вы будете нервничать и проклинать производителей, это только ухудшит ситуацию. Эффект будет обратный желаемому.

Поставьте для настроения приятную новогоднюю музыку.

2 Найдите начальную точку гирлянды (вилку) и начинайте процесс именно с нее.

Лампочка за лампочкой, светодиод за светодиодом.

Не тяните за шнур слишком сильно. Это может повредить тонкие проводки или наоборот, затянуть узлы еще хуже.

В таких китайских изделиях все порой реально держится “на соплях”. Главное в этом деле аккуратность.

3 Убедитесь, что у вас достаточно свободного места вокруг.

Распутывание проводков лучше делать на полу, а не на столе. Чем шире вы разложите гирлянду, тем проще будет понять все ее завихрения.

4 При развязывании мелких узелков и скруток воспользуйтесь карандашом или ручкой.

5 Уже распутанные нити держите по прямой линии, сдвигая их от общего клубка все дальше и дальше.

Ну а самый главный совет, который на 100% вас избавит от подобных проблем – это изначально собирать и хранить гирлянду несколько иными методами.

Для этого можете воспользоваться подручными предметами, которые всегда найдутся в обиходе.

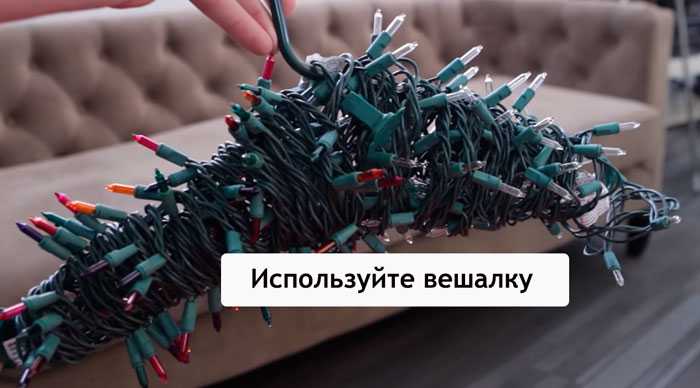

1 Самый простой лайфхак – это обычная вешалка.

Наматываете начало гирлянды с вилкой на крючок, а все оставшиеся лампочки оборачиваете вокруг плечиков.

2 Если вешалка занята, можете взять картонный рулончик от бумажных полотенец или туалетной бумаги.

Намотав гирлянду по часовой стрелке вокруг него, у вас не возникнет никаких проблем с ее распутыванием в будущем. Полотенца еще не закончились?

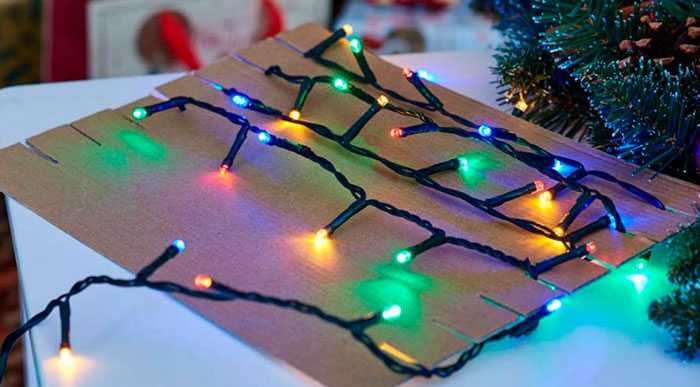

3 Тогда возьмите любую плоскую картонку.

Сделайте ножницами несколько прорезей по краям и намотайте провода через них.

4 Ну а самый незамысловатый и компактный вариант – прозрачная упаковочная пленка.

Разматываете ее по столу и аккуратно укладываете сверху рядами светодиодную гирлянду.

После чего скручиваете пленку рулончиком. Никаких лишних элементов и картона.

Кроме того, гирлянда оказывается еще и защищенной. Все элементарно и просто.

5 Светящаяся банка или бутылка.

А что делать, если ваша гирлянда запуталась так, что распутать ее не представляется возможным? Тогда используйте ее для несколько иной подсветки.

Такой моток можно засунуть в стеклянную банку или бутылку и получить отличное оригинальное новогоднее украшение.

Коротко о главном

Гирлянда собирается независимо от схемы из разных комплектующих элементов. Поэтому причинами неисправной работы подсветки могут быть как диод/лампа или провод, так любой элемент подключенный к цепи.

Самым слабым местом во многих моделях особенно китайских гирлянд считается провод с очень тонкими жилами и слабой спайкой контактов.

Из-за одного перегоревшего диода/лампы выйти из строя вся линия или гирлянда из строя либо из-за увеличенного напряжения будут «страдать» оставшиеся элементы свечения.

Детали, которые находятся в блоке управления, всегда меняются на аналогичные. Лампочки у некоторых гирлянд можно менять на близкие по параметрам не всегда – лучше выбирать аналоги.

Вопрос

Влияние елочной светодиодной гирлянды на зрение

А еще сказочно мигающие огоньки могут испортить зрение и ваше самочувствие. Здесь вступает в дело такой фактор как пульсация света.

Вроде бы включили елку в полумраке, она красиво мигает, настроение должно подниматься, а оно наоборот ухудшается. И чем больше вы сидите возле нее, тем хуже вам становится.

Дело в том, что пульсирующие гирлянды провоцируют быструю утомляемость мозга и глаз. Самый простой способ их выявить еще на стадии покупки в магазине — экран смартфона.

Однако и он иногда подводит и принудительно подавляет пульсацию. Хотя она и присутствует, но на экране вы можете ничего не увидеть, из-за специального режима съемки, автоматически выставленного в настройках.

Чтобы узнать конкретную величину коэффициента пульсации уже потребуется более точный девайс — пульсметр. Безопасным считается значение менее 10%.

Чем этот коэффициент больше, тем вреднее гирлянда. Как проверить пульсации на любых лампочках народными способами прямо в магазине, без использования дорогущих пульсметров, читайте в отдельной статье.

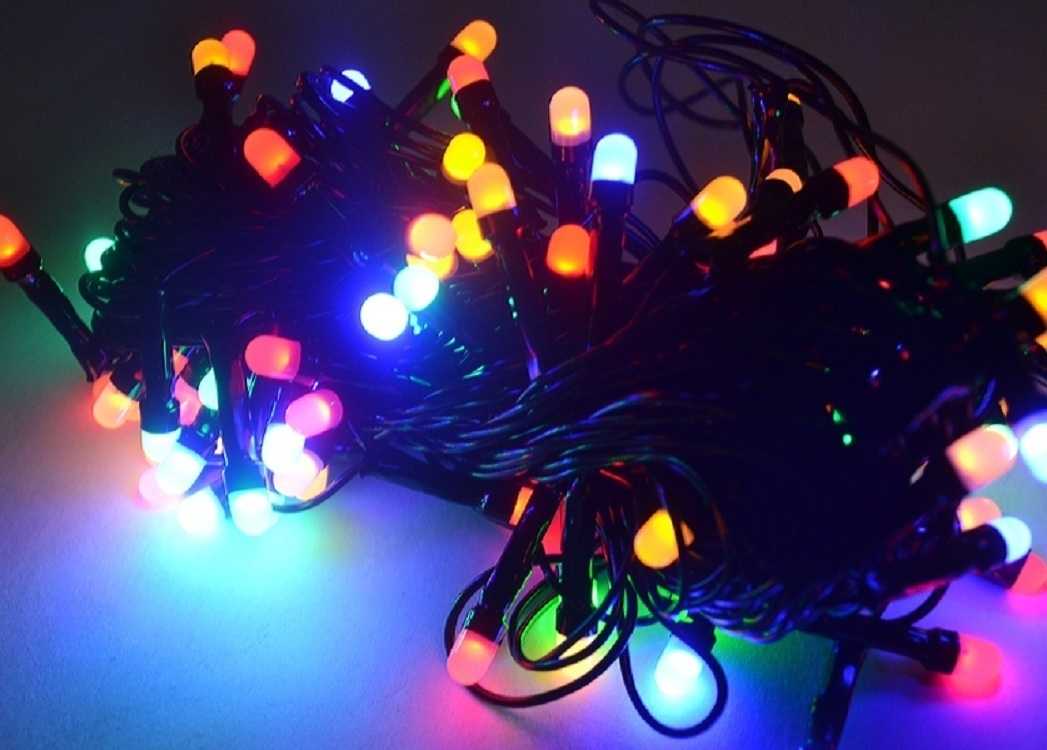

Также не стоит включать гирлянду в скрученном состоянии. Некоторые любят вместо того, чтобы вешать гирлянду на елку или окна, засовывать их в прозрачные бутылки.

Получается вроде бы красиво, но не безопасно.

Для этих целей есть специальные разновидности маломощных низковольтных светодиодных гирлянд.

1 of 3

Они как раз таки и предназначены для такой декоративной подсветки. Не путайте их с гирляндами для елки.

Прозвон светодиода

Найти сгоревший провод и другие дефекты несложно с помощью прозвона. Для светодиодов характерны показатели, определяющие их рабочую среду. К таковым относят напряжение и рабочий ток. Данные параметры меняются в зависимости от разновидности светового диода. Наиболее важный параметр — сила тока. Указанные показатели следует учитывать при самостоятельном прозвоне светодиода. Если же ток и напряжение неизвестны, рекомендуется использовать один из двух надежных способов прозвона:

с помощью мультиметра;
с использованием стандартной батарейки.

Обратите внимание! До проверки LED-лампочки ее нужно открепить или отпаять от контактов. Диод является полупроводниковым изделием (то есть пропускает электричество в одном направлении) и оснащен двумя контактными частями (анод и катод)

Контакты выполнены в виде медных ножек

Диод является полупроводниковым изделием (то есть пропускает электричество в одном направлении) и оснащен двумя контактными частями (анод и катод). Контакты выполнены в виде медных ножек.

Ставим тестер в режим прозвона. В данном положении ток, идущий через световой диод, составит приблизительно 1 мА. Прикасаемся щупами мультитестера к ножкам и смотрим на показания, изображенные на мониторе прибора.

Совет! Заметить свечение светодиода будет проще, если затемнить помещение.

Делаем прозвон в двух позициях — это позволит установить положение катода и анода рабочего светового диода. Если устройство неисправно или дает недостаточно света, то мультиметр покажет единицу.

При отсутствии тестера прозвон выполняют с помощью стандартной 9-вольтной батарейки. Поскольку непосредственное соединение диода с батарейкой ведет к его поломке, понадобится понижающее устройство — резистор сопротивления. Однако, так как операция предполагает отсутствие каких-либо вспомогательных средств, кроме батарейки, в качестве резистора используем смоченный в воде палец. Анодом касаемся плюса батарейки, а на минус кладем палец и подводим к нему катод.

Проблемы и их решения

Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.

Плохое качество пайки

Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.

Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.

Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.

Повреждение светодиода

Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.

Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.

Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.

Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.

Хаотичное мерцание

Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.

Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.

Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.

Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.

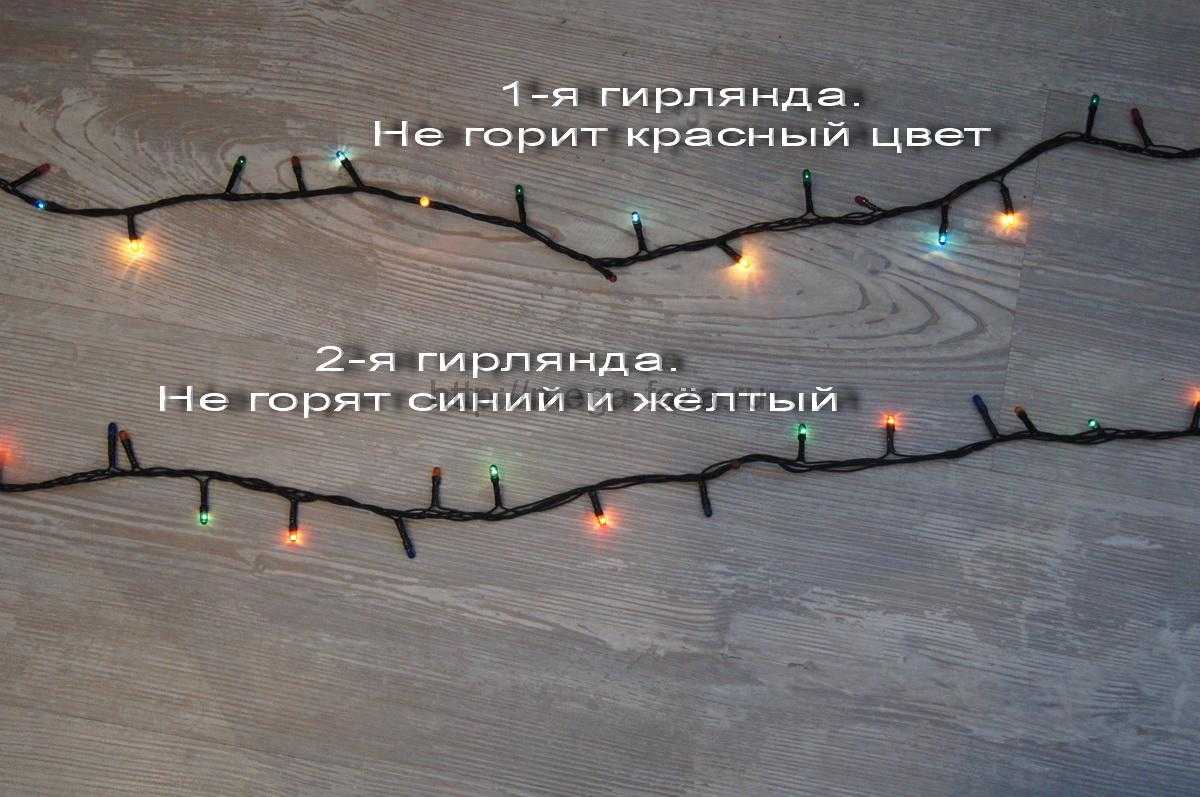

Нет света на одном из участков

Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:

Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.

Тусклое освещение

Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.

Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.

Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.

Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.

Разбитые лампы

Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.

Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.

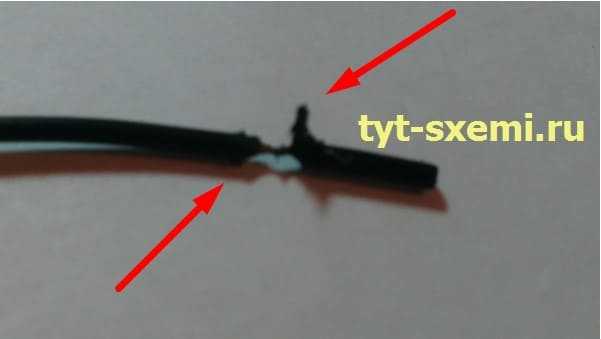

Восстанавливаем обрывы контактов

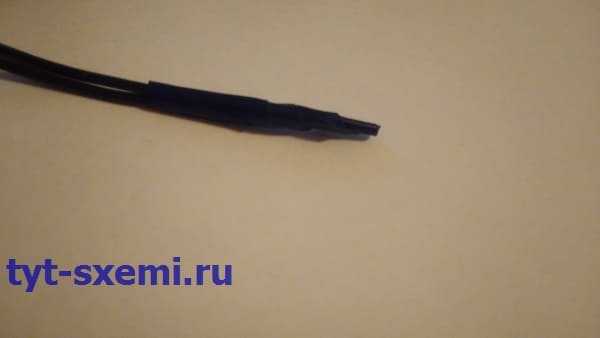

Нашли обрыв? Можно обойтись без пайки. Достаточно зачистить провода и скрутить их.

Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.

А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.

Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.

Снимаем изоляцию канцелярским ножом, если нет стриппера.

Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.

Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.

Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.

Альтернатива изоленте

Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.

Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.

А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.

Как распутать прошлоновогоднюю гирлянду

Прозвонка светодиодной новогодней гирлянды

Перегорели все лампочки

Замена блока управления Китайской гирлянды

Пожар от новогодней гирлянды

Как спаять все компоненты
