Как зарядить шахтерский фонарь и какими они бывают?

Светильник сгг 9 как заряжать

Видимо, настало время ликбеза на тему обслуживания шатерских фонарей типа СГГ, СГД, СГВ, ФЖА и т.п.

Для начала ознакомьтесь с темами: Фонарь СГГ-5М.05 (http://forum.fonarevka.ru/showthread.php?t=390) и Фонарь ФЖА 1.01 (ноВый Выпуск) (http://forum.fonarevka.ru/showthread.php?t=392) на глаза попались только эти, но на самом деле на форуме проскакивали и другие. В этих темах публиковались и схемы зарядных устройств и некоторые сведения о питании для обсуждаемого типа фонарей.

Шахтерские фонари иначе называют коногонки и существует целый десяток их разновидностей. Находящиеся внутри фонарей аккумуляторные блоки бывают 3 типов. Одним требуется долив электролита, другим же нет. Доливные аккумуляторные блоки не так чувствительны к режиму разряда/заряда. У фонарей с доливным типом аккумуляторов сбоку на корпусе есть пробки (фото тут (http://forum.fonarevka.ru/picture.php?albumid=12&pictureid=201)), через которые и происходит замена электролита (тут описаны особенности использования фонарей с доливным типом аккумуляторов (http://forum.fonarevka.ru/showpost.php?p=6194&postcount=12)). У фонарей с герметичным типом аккумуляторов, пробок нет.

1. Все эти фонари периодически приходится заряжать. Если у Вас модернизированный фонарь, он начнет мигать при понижении напряжения. Если же нет сигнализирующей схемы, посмотрите, какая сила света у него при 3,0 V, отследите критический момент и зарядите аккумулятор фонаря. Аккумулятор нельзя разряжать меньше 3,0 V и заряжать больше 4,8 V, иначе он вздуется, так как вода будет разлагаться.

2. При использовании зарядных устройств соблюдайте следующие правила. Разрядите фонарь до 3,0 V. Если у вас заводское зарядное устройство, оно само Выполнит правильные действия: вначале разряжает аккумулятор до значения 3,0 V, затем его заряжает до 4,7 V. При поВышении напряжения сверх этого значения включается автоматически режим «Авария».

3. При зарядке проследите, чтобы сила тока была 1,08 А или чуть меньше (в этом случае нужно больше времени для зарядки. Заряжать фонарь можно даже при О,92 А). Сила тока больше 1,08 А противопоказана. Контролируйте напряжение. Оно должно быть от 3,8 до 5,4 V. Если напряжение будет меньше, то фонарь не зарядится; если оно больше, произойдет параллельное разложение воды.

4. Не ошибитесь в полярности, иначе Вы испортите фонарь. Для этого предварительно возле контактов на зарядном устройстве и фонаре сделайте отметки «+» и «-«. Контакты расположены в головной части. Найдите металлическую головку с шайбой, расположенную в 4 см от места присоединения шнура — там находится «минус». «Плюс» же находится в углублении, которое расположено на металлическом держателе. Внутри углубления есть втулка с прорезью, а под втулкой и находится контакт.

5. Обнажите контакт — для этого поверните втулку на 180 градусов вокруг своей оси, пока не увидите, что через прорезь обнажился контакт, подсоедините батареи фонаря к зарядному устройству. Следите за температурой батареи — при перегреве она может вздуться. Для этого вскройте блок питания у фонаря.

6. Не оставляйте зарядку более чем на 13 часов включенной, иначе она автоматически перейдет на режим «разряда». Если у вас самодельное зарядное устройство, за процессом зарядки следите с помощью вольтамперметра.

Что такое электролит для аккумуляторов и как его приготовить?

Вариант 1. Использование технического гидратата окиси калия, (едкий калий ЧДА, формула КОН, название латиницей Kalium hydroxidum) с плотностью 1,25-1,29г/см3. В пропорции 130-140г на 500мл дистиллированной воды. Данная плотность обуславливает пониженные температуры замерзания электролита, что позволяет использовать АКБ в условиях пониженных температур.

После растворения едкого кали или едкого натра как в дистиллированной, так и в естественных водах необходимо дать раствору отстояться до полного осветления (обычно от 3 до 6 ч), а затем слить осветлившуюся часть. Отстоявшийся и остывший до температуры не выше 20 °С раствор пригоден для заливки в аккумуляторы.

Одними из часто встречаемых электролитов является щелочной, который активно используется в одноименных аккумуляторных батареях. Подобная субстанция отлично проявляет себя в работе аккумулятора, но также имеет некоторые недостатки.

Особенности

Главная особенность фонарей этого типа — это, конечно же, конструкция лба, освобождающая руки. Кроме того, практически все модели устройств являются аккумуляторными, что выгодно отличает их от конструкций с гальваническими элементами. Батареи менять не нужно, их нужно просто зарядить. Среди других особенностей хотелось бы отметить:

1. Длительный срок службы (до 500 циклов заряда / разряда).
2. Хороший световой поток (до 60 лм и выше).
3. Продолжительное время автономной работы без подзарядки (до 10-20 часов).
4. Хороший вес и размер.
5. Есть модификации, которые можно использовать во взрывоопасных зонах.

Все это гарантирует широкое использование горных горелок как в производстве, так и в быту.

Технические характеристики

Основными техническими характеристиками шахтерского фонаря являются:

1. Создаваемый световой поток.
2. Время непрерывной работы без подзарядки.
3. Срок эксплуатации.
4. Масса.

Световой поток напрямую зависит от мощности используемой лампы. Как я указывал выше, наиболее часто светильники шахтерских фонарей оснащаются двуспиральными лампами на рабочее напряжение 3.75 В (для кислотных аккумуляторов – на 6, 3 В) и током 1 + 0.5 А (0.5–0.25 А). Световой поток таких ламп составляет 30–60 лм в зависимости от модификации прибора.

Время непрерывной работы зависит от емкости АКБ. К примеру, полностью заряженная батарея емкостью 6 А/ч обеспечит нас «дальним светом» в течение 6 (емкость АКБ)/1 (ток потребления мощной спирали лампы)= 6 ч. При “ближнем свете” энергии АКБ хватит уже на 12 ч.

Важно! Расчеты приведены для исправного, по сути, нового аккумулятора. Со временем емкость любой батареи уменьшается, а время непрерывной работы без подзарядки сокращается. Срок эксплуатации

Этот показатель зависит в основном от типа и качества используемого аккумулятора. Измеряется он в количестве циклов заряд/разряд. Никель-кадмиевые аккумуляторы легко выдерживают до 500 циклов, свинцово-кислотные несколько меньше

Срок эксплуатации. Этот показатель зависит в основном от типа и качества используемого аккумулятора. Измеряется он в количестве циклов заряд/разряд. Никель-кадмиевые аккумуляторы легко выдерживают до 500 циклов, свинцово-кислотные несколько меньше.

Технические характеристики

Основными техническими характеристиками шахтерского фонаря являются:

1. Создаваемый световой поток.
2. Время непрерывной работы без подзарядки.
3. Срок эксплуатации.
4. Масса.

Световой поток напрямую зависит от мощности используемой лампы. Как я указывал выше, наиболее часто светильники шахтерских фонарей оснащаются двуспиральными лампами на рабочее напряжение 3.75 В (для кислотных аккумуляторов – на 6, 3 В) и током 1 + 0.5 А (0.5–0.25 А). Световой поток таких ламп составляет 30–60 лм в зависимости от модификации прибора.

Время непрерывной работы зависит от емкости АКБ. К примеру, полностью заряженная батарея емкостью 6 А/ч обеспечит нас «дальним светом» в течение 6 (емкость АКБ)/1 (ток потребления мощной спирали лампы)= 6 ч. При “ближнем свете” энергии АКБ хватит уже на 12 ч.

Важно! Расчеты приведены для исправного, по сути, нового аккумулятора. Со временем емкость любой батареи уменьшается, а время непрерывной работы без подзарядки сокращается

Срок эксплуатации. Этот показатель зависит в основном от типа и качества используемого аккумулятора. Измеряется он в количестве циклов заряд/разряд. Никель-кадмиевые аккумуляторы легко выдерживают до 500 циклов, свинцово-кислотные несколько меньше.

Как зарядить шахтерский фонарь

О характеристиках вроде все, пора поговорить о правильной зарядке шахтерского фонаря. Ведь от этого будет зависеть длительность срока жизни АКБ.

Итак, определимся с основными режимами зарядки.

Ток зарядки должен быть около 10% от емкости заряжаемой батареи (кислотной) или 15-20% (щелочной). Время зарядки примерно можно рассчитать по следующей формуле:

Время = емкость АКБ * 1.5/ зарядный ток, где время измеряется в часах, емкость — в ампер/часах, ток — в амперах.

Обычно время полной зарядки составляет 10-13 часов при правильно выбранном токе заряда. Расчет времени производился для полностью разряженной батареи. Если АКБ разряжена не полностью, то время заряда сократится.

Во время зарядки необходимо постоянно контролировать напряжение на клеммах, поскольку перезаряд АКБ почти всегда ведет к выходу ее из строя. Для щелочной батареи напряжение на полностью заряженном аккумуляторе должно быть около 4.7 В, для кислотной – 7.2 В.

Если аккумулятор доливной, то перед каждой зарядкой необходимо контролировать уровень электролита в каждой из банок (их три). Для этого отворачиваем крышки доливных отверстий и измеряем уровень тонкой палочкой. Если количество электролита снизилось на четверть, необходимо долить дистиллированную воду, которую можно приобрести в любой аптеке или изготовить самому, выпарив обычную воду и собрав конденсат.

Заряжаются шахтерские фонари специальным зарядным устройством. Если такового нет, то можно собрать его самостоятельно. Для этого понадобится понижающий трансформатор, выдерживающий ток 2 А с выходным напряжением 5 В для щелочных и 7 В для кислотных батарей, диодный мост на тот же ток, реостат (проволочный переменный резистор) мощностью не менее 10 Вт и с сопротивлением 3-4 Ома, амперметр и вольтметр с пределами измерений 2-5 А и 5-10 В соответственно. Сама же схема будет выглядеть следующим образом:

Простая схема зарядного устройства для шахтерского фонаря

Рассмотрим принцип работы этого зарядного устройства. Сетевое напряжение поступает на сетевой трансформатор VT1, понижается и подается на выпрямительный мост VD1-VD4. Выпрямленное напряжение через реостат R1, амперметр РА1 и клемму X1 подключается к плюсу аккумуляторной батареи шахтерского фонаря. Клемма X2 служит для подключения к минусовой клемме АКБ.

Работают с прибором так: выводят движок реостата в крайнее правое по схеме положение, подключают заряжаемую батарею, а само устройство включают в сеть. При помощи реостата выставляют необходимый зарядный ток, контролируя его по показаниям амперметра.

В процессе зарядки при необходимости корректируют ток (он будет меняться) и постоянно следят за показаниями вольтметра. Как только напряжение на клеммах достигнет 4.7 В (для щелочного аккумулятора), АКБ снимают с зарядки.

Теперь ты знаешь, какие типы шахтерских фонарей существуют, и умеешь правильно их заряжать. А при необходимости сумеешь собрать и самодельное зарядное устройство.

От чего зависит время автономной работы фонарей?

Существует целый ряд факторов, которые вне зависимости от стоимости, марки и модели аккумуляторного фонарика влияют на время работы на одном заряде. При этом, есть факторы, которые влияют на продолжительность свечения как положительно, так и отрицательно.

Что может отрицательно повлиять на время работы фонаря?

Фонарик на аккумуляторах может светить на одном заряде заметно меньше, если:

• он постоянно эксплуатируется на максимальной яркости (при наличии регулировки или выбора режимов);
• аккумуляторы заряжались большими токами;
• во время зарядки наблюдался сильный нагрев элементов питания;
• фонарь эксплуатируется при отрицательной температуре окружающей среды;
• аккумуляторы накануне долго хранились полностью разряженными;
• фонарик используется очень редко и хранится как попало;
• штатные аккумуляторы заменены на дешёвые аналоги или поддельные экземпляры.

Поддельный аккумулятор 18650 (с песком)

Также не следует забывать, что время автономной работы во многом зависит и от самого фонаря — установленных аккумуляторов, источника света (лампы или светодиоды), баланса между ёмкостью источника питания и потребляемой мощности. Одни модели могут на одном заряде «продержаться» до суток и дольше, других же хватает только на пару часов.

Что может положительно повлиять на время работы фонаря?

Чтобы ваш фонарик после очередной зарядки светил как можно дольше, придерживайтесь следующих рекомендаций:

1. Не покупайте откровенно дешёвые модели, которые даже изготовлены и собраны похабно.
2. «Раскачайте» аккумуляторы троекратной зарядкой-разрядкой от 0 до 100%.
3. Заряжайте аккумуляторы как можно меньшими токами, если это возможно (см. выше).
4. Храните фонарик хорошо заряженным и не допускайте длительного пребывания источников питания в севшем состоянии.
5. Если прибор не нужен месяцами, извлеките из него заряженные аккумуляторы и положите их в холодильник (в месте хранения должно быть сухо).
6. После использования не полностью севшего фонарика не поленитесь его подзарядить.
7. Если фонарь нужен изредка, старайтесь поддерживать уровень заряда в диапазоне 40-80%.
8. Чтобы «накачать» в аккумуляторы побольше энергии (помимо зарядки низкими токами), заряжайте их в два-три этапа, давая «передохнуть» — охладиться и «усвоить» полученный заряд.
9. Не оставляйте без присмотра фонари на зарядке, даже если они прекращают заряжаться автоматически.
10. Не подвергайте прибор экстремальным нагрузкам — избегайте эксплуатации на морозе, под палящим солнцем, не роняйте его и не мочите водой.

Если в коробке с новым фонариком кроме него самого есть брошюрка от производителя или продавца — не поленитесь заглянуть в неё. Там может быть полезная информация, касающаяся модели конкретной конструкции и комплектации.

Инструкция

Как зарядить фонарь шахтерский, инструкция дана в этой статье.

• Если вы обладатель современной модели фонаря, то при понижении напряжения он начнет мигать. При отсутствии сигнализирующей системы выясняют, какой силой света обладает устройство при 3,0 V. Этот критический момент следует отследить и произвести зарядку аккумулятора фонаря. Зарядка не должна быть меньше 3,0 V и больше 4,8 V, В противном случае фонарь вздуется из-за разложения воды. Если вы пользуетесь заводским зарядным устройством, то оно само обеспечит выбор правильных действий. При излишнем повышении напряжения сработает аварийная система.
• При зарядке сила тока должна быть равна 1,08 А или же немного меньше. В этом случае понадобится больше времени для зарядки. Производить зарядку можно даже при показателе в 0,92 А. Сила тока больше 1,08 А нежелательна. Напряжение следует держать под контролем. Оно должно составлять от 3,8 до 5,4 V. Если показатель будет ниже, то фонарь просто не зарядится, если выше, то произойдет параллельное разложение воды.
• Не сделайте ошибки в полярности, в противном случае вы рискуете вывести из строя агрегат. С этой целью на зарядном устройстве следует сделать пометки со знаками «+» и «-«.
• Контакты расположены в головном отделе. Следует найти головку из металла с накрученной шайбой. Она располагается в 4 см от места подсоединения шнура. Там же находится минусовая сторона. Плюсовая расположена в углублении держателя из металла.
• В углублении имеется втулка с прорезью, а под втулкой располагается контакт. Нужно его обнажить. С этой целью втулку поворачивают вокруг оси на 180 градусов, пока не станет видно, что через прорезь проглядывается обнаженный контакт. Фонарные батареи следует подсоединить к зарядному устройству. С этой целью блок питания фонаря вскрывается.
• Не следует оставлять зарядку включенной больше чем на 13 часов. В противном случае она начнет разряжаться в автоматическом порядке.
• Если вы заряжаете фонарь посредством самодельного зарядного устройства, то за процессом следует следить при помощи вольтамперметра

Это и есть основные пункты, объясняющие как заряжать шахтерский фонарь.

Источники света

Лампы накаливания

Классическая лампа накаливания обладает целым рядом недостатков: низкая световая отдача, малый срок службы, слабая механическая прочность. В настоящее время практически вытеснена из употребления.

Галогенная лампа

Усовершенствованные лампы накаливания. Принцип излучения тот же — нагрев нити электрическим током. Отличия кроются в газах, наполняющих колбу лампы. У различных ламп состав этих газов может отличаться.

Обладает немного лучшими эксплуатационными свойствами, нежели обычная лампа накаливания. Даёт значительный световой поток. Имеется ряд недостатков: относительно высокая стоимость, малый срок службы, высокое энергопотребление, необходимость иметь при себе запасные лампы, иначе есть риск остаться в темноте, что неприемлемо, например, для спелеологов. Даже не слишком мощные фонари могут сильно нагреваться. Это связано с низким КПД ламп, в результате чего примерно 90 % энергии излучается в так называемом «тепловом» (инфракрасном) спектре, который невидим для глаз человека.

Светодиоды

Светодиоды в первую очередь отличаются высоким КПД излучения в видимой области спектра, в отличие от ламп накаливания. Светодиод даёт значительный световой поток, имеет очень длительный срок эксплуатации (обычно не менее 30 тысяч часов непрерывной работы, в отличие от примерно 50 часов лампы накаливания или галогенной лампы), низкое энергопотребление, а также малый вес фонарей при значительной яркости. Малый вес обусловлен высокой энергоэффективностью светодиодов и, соответственно, необходимостью использовать меньшее количество батарей, которые составляют значительную часть массы фонаря. К недостаткам можно отнести несколько неестественный спектр излучения у старых моделей светодиодов. Однако современные качественные светодиоды имеют настолько высокую цветопередачу, что практически неотличимы от ламп накаливания. Так же выпускаются светодиоды с цветовой температурой 3 000-4 000К, что примерно соответствует галогенной лампе.

В целом светодиодные фонари на данный момент являются наиболее удобными для использования в быту или в других местах, где не требуется сверхмощный световой поток.

Используются как массив из сверхъярких 5-мм индикаторных светодиодов, так и мощные светодиоды (Varton, Cree, Philips, Seoul Semiconductor, OSRAM и др.) мощностью до 30Вт. Световой поток ручных светодиодных фонарей достигает 6 000 люмен.

HID

High-intensity discharge (разряд высокой интенсивности). В большинстве таких фонарей применяются дуговые газоразрядные металлогалогенные лампы, но встречаются модели и с чисто ксеноновыми лампами. Самые мощные карманные фонари . Срок службы ксеноновых ламп обычно 1 000-3 000 часов. Световой поток таких фонарей колеблется от 500 до 5 000 люмен (для сравнения: световой поток обычной лампы накаливания, мощностью 100 ватт-1 000-1 500 люмен). Главное преимущество: мощнейший луч света, способный хорошо осветить объекты на расстоянии вплоть до нескольких километров. Главный недостаток: крайне высокая стоимость, значительная, 2-3 секунды, задержка при включении, часто некоторые части фонарей довольно сильно разогреваются в процессе работы, что может вызвать определённый дискомфорт. Если направить луч света на воспламеняющийся материал, возможно возгорание (относится и к мощным фонарям на лампе накаливания).

КПД HID-ламп сравним со светодиодами

Виды и модели

На сегодняшний день существует более десятка моделей шахтерских фонарей, которые различаются в первую очередь по конструкции и типу аккумуляторной батареи (АКБ). По типу АКБ разделяются на:

1. Свинцово-кислотные.
2. Железоникелевые (щелочные).
3. Никель-кадмиевые (щелочные).

Первые, пожалуй, самый простой вариант. Такие аккумуляторы использовались в первых моделях шахтерских фонарей. Практически все они обслуживаемые (об этом ниже), имеют относительно небольшие срок службы и соотношение масса/энергоемкость.

Железоникелевые АКБ стали устанавливаться в шахтерских фонарях более поздних модификаций. Такие батареи имеют лучшие, чем у кислотных характеристики, но есть у них весьма существенный недостаток – большой ток саморазряда.

Никель-кадмиевые батареи до недавнего времени были самыми подходящими для шахтерского фонаря. Популярны АКБ этого типа и сейчас. Они имеют среднюю электрическую емкость при малом весе, легко обслуживаются и эксплуатируются. Ресурс работы довольно большой. Единственный, пожалуй, их недостаток – высокая стоимость.

По конструкции шахтерские фонари разделяют на:

1. Обслуживаемые (доливные).
2. Необслуживаемые.

В первые в процессе эксплуатации доливают дистиллированную воду, вторые же требуют только периодичной зарядки. Обслуживаемые более выносливы в плане перезаряд/переразряд, но в жестких условиях эксплуатации могут «подтекать». Визуально обслуживаемые фонари от другого типа отличают три доливные пробки (по числу банок) на боковой стенке блока аккумуляторов. Наиболее распространенные модели доливных шахтерских фонарей: СГД-5 и СГД-5-1 (Светильник Головной Доливной).

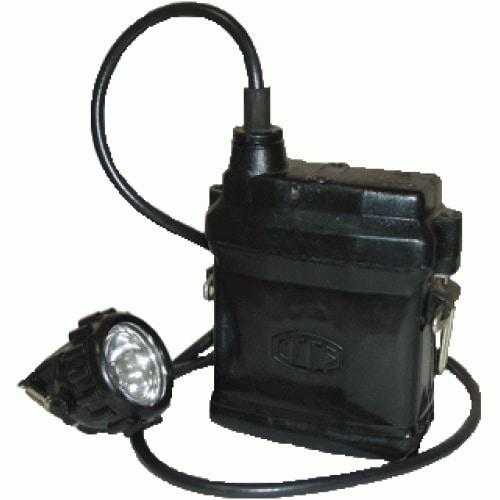

Шахтерский фонарик СГД-5

Необслуживаемые имеют герметичную конструкцию и могут работать в любом положении без «подтекания». Но такие приборы очень критичны к перезаряду или переразряду. Классические модели необслуживаемых шахтерских фонарей: СГГ-1, СГГ-5, СГГ-5М, СГГ-5М0,5 СГГ-5-1М0,5.(Светильник головной герметичный, М – модифицированный).

К отдельной категории можно отнести приборы с повышенной взрывобезопасностью. Имеется в виду не то что они сами не взрываются, а то, что могут работать во взрывоопасных помещениях (угольные шахты, нефтеперерабатывающие предприятия и пр.). Эти фонари имеют специальную конструкцию, исключающую возникновение искры.

Обычно это достигается герметизацией светильника и аккумуляторного блока, использованием толстостенных защитного стекла и лампочки, а также кабеля в двойной изоляции. Пример взрывозащищенного шахтерского фонаря: СГВ-2 (В-взрывозащищенный), который является модифицированным СГГ-5.

Важно! Нередко взрывозащищенные фонари маркируются не букой В, а буквами РП, П или И. Каждая из букв обозначает защиту фонаря от разных сред (горючая пыль, пары, газ)

Большинство профессиональных шахтерских фонарей снабжаются двухнитевыми лампами накаливания P3.75-1+0.5, причем мощность одной нити в два раза ниже мощности другой. Это позволяет не только убавить свет при необходимости, увеличивая время работы фонаря без подзарядки вдвое, но и в случае перегорания одной из спиралей покинуть темный объект хоть при каком-то свете.

Двуспиральная лампочка для шахтерского фонаря

Справочник химика 21

Нижняя часть корпуса , представляющей собой амальгамированный , смешанный с загустителем.

Последний содержит и крахмал. Над расположена пастовая диафрагма, состоящая из щелочного электролита, загущенного крахмалом и .

При изменении такая паста не должна ни высыхать, ни намокать.

При намокании пасты раствор будет проникать в поры , снижая его работоспособность.

Электролит, используемый для , представляет собой , насыщенный окисью цинка и содержащий небольшое количество хромовых солей.

Для приготовления щелочного электролита следует налить в сосуд дистиллированную воду и доливать щелочь небольшими порциями, тщательно перемешивая электролит железной или

со ще.ючью следует открывать осторожно, не применяя больших усилий. Перед тем как открыть , пробка которого залита парафином, следует предварительно прогреть горло флакона теплыми тряпками

Разновидности шахтёрских фонарей

Все существующие на сегодня виды шахтёрских фонарей различают между собой по принципу работы и устройству. С учётом используемой в фонаре батареи выделяют:

• Фонари со свинцово-кислотными АКБ.
• Щелочные или железоникелевые фонари.
• Никеле-кадмиевые устройства.

Свинцово-кислотные модели можно смело считать классикой, такие аккумуляторы использовались в самых первых фонарях. Конструкция имеет приличный вес, а сами фонари служат недолго.

На сегодняшний день в шахтёрских фонарях активно используют никель-кадмиевые АКБ. Весит устройство немного, имеет средний заряд и удобно в эксплуатации. Фонарь не требует дополнительного обслуживания и надёжен в эксплуатации. Стоит такое устройство дороже аналогов, что можно читать одним из недостатков фонарей.

Различают шахтёрские фонари и по типу обслуживания, все современные модели можно разделить на:

• Необслуживаемые фонари.
• Доливные, или обслуживаемые устройства.

Для полноценной работы последних необходима дистиллированная вода. Необслуживаемые модели достаточно периодически заряжать. Устройства легко различить визуально, по характерным доливным пробкам на фонарях.

Необслуживаемые фонари имеют ряд преимуществ, устройство может работать в любом положении, без протечек. Но нужно вовремя заряжать фонарь и не допускать сильного разряжения, чтобы продлить сроки эксплуатации устройства.

Есть также отдельная категория шахтёрских фонарей, предназначенных для работы на взрывоопасных участках

Благодаря специальной конструкции фонарь полностью безопасен в эксплуатации и не искрит, что очень важно в сложных условиях

Обзор некоторых современных моделей

Следует отметить, что моделей шахтерских фонарей достаточно много. В этой статье приводится лишь три модели.

Шахтерский фонарь отечественного производства «Экотон 6» предназначен для употребления как носимый прибор для освещения.

Устройство шахтерского фонаря включает кассету питания, шнур с пятью проводами, головной светильник и адаптер для зарядки. Основание изделия составляет пластик. В корпусе расположен мощный светодиодный модуль высокой мощности. Светильник включается при помощи кнопки, заряжается посредством адаптера или же специальной станции.

Светильник СГД-5М.05 предназначен для индивидуального освещения в руднике. Основу устройства составляет блок аккумуляторной батареи и фара, которые соединены между собой посредством гибкого двужильного провода. Корпус аккумуляторного блока оснащен скобами для крепления на поясе. Под крышкой находится предохранитель, защищающий электрические цепи от короткого замыкания. На корпусе есть пробки для заливания электролита. Крышка и фара произведена из высокопрочной пластмассы. Корпус оснащен включателем, при помощи которого выбирается режим работы (рабочий или аварийный), а также зарядный узел, посредством которого аккумуляторную батарею подключают к устройству для зарядки.

Головная модель шахтерского фонаря НГР 06-4-003.01.Р.05. Модель невзрывоопасная. Предназначена для освещения в индивидуальном порядке. Она оснащена радиосигнализатором одной из систем, отвечающих за безопасность. Радиосигнализаторы обеспечивают телефонный вызов, оповещение об аварии, а также поиск горняков в случае аварийной ситуации. Фонарь оснащен герметичной аккумуляторной батареей.

Особенности

Основной особенностью такого типа фонарей является, конечно, налобная конструкция, освобождающая руки. Далее, практически все модели приборов аккумуляторные, что выгодно отличает их от конструкций с гальваническими элементами. Им не нужно менять батарейки, достаточно просто зарядить. Из остальных характеристик хотелось бы отметить:

1. Длительный срок службы (до 500 циклов заряд/разряд).
2. Хороший световой поток (до 60 лм и выше).
3. Длительное время работы без подзарядки (до 10-20 часов).
4. Хорошие массогабаритные показатели.
5. Существуют модификации, которые можно использовать во взрывоопасных помещениях.

Все это обеспечивает широкое применение шахтерских фонарей как на производстве, так и в быту.

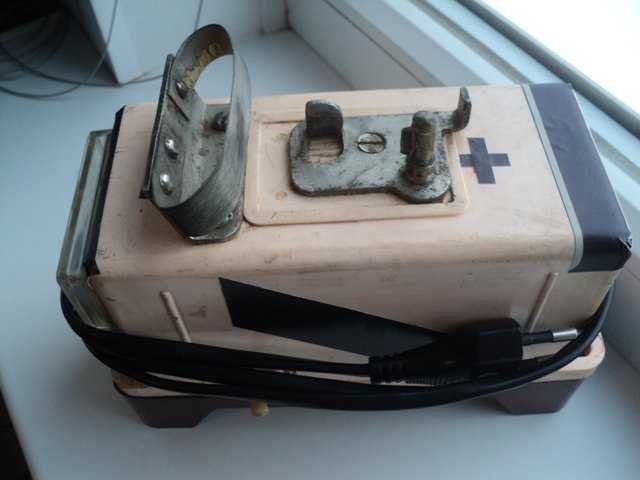

Индивидуальное устройство для зарядки шахтерских фонарей ИЗУ-У

Зарядное устройство для шахтерского фонаря используется для подпитывания доливных и герметично закрытых аккумуляторных батарей никель-кадмиевых. Его применяют как в промышленности, так и в быту.

В корпус из пластмассы вмонтирован трансформатор для понижения напряжения и выпрямитель на полупроводнике, резистор, служащий ограничителем для зарядного тока, и предохранитель. На верхней части располагается контактная панель. Посредством зарядного узла фары фонаря подключается аккумуляторная батарея. Световой индикатор свидетельствует об уровне заряженности батареи.

Кто изобрел первый фонарь

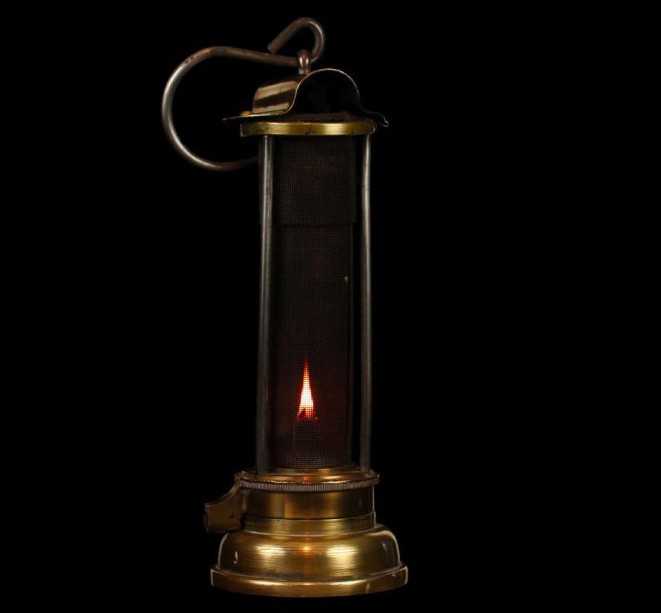

Первый шахтерский фонарь изобрел англичанин Гемфри Деви в 1815 году. Он функционировал на керосиновой основе. Деви был разработчиком азотной закиси, которая широко применяется в медицине даже сегодня. За появление приспособления английская королева наградила изобретателя титулом барона. Фонарь быстро распространился в Германии, а затем в России.

Светильник способствовал спасению многих жизней шахтеров. С приспособлением можно было опускаться в шахту, в которой содержался метан. Пламя не контактировало с газом. Этим объясняется отсутствие взрывов.

До появления фонаря шахтеры брали с собой канарейку. До тех пор, пока птица пела, добыча угля не несла никакой опасности, а как только перестала, то работу следовало останавливать, так как молчание птицы свидетельствовало о появлении метана.

Как развести щелочь для шахтерского фонаря

влить в сосуд необходимое количество воды;с помощью чистых стальных щипцов опускать в воду небольшими порциями куски твердой щелочи или тонкой струйкой вливать жидкую щелочь;для ускорения растворения щелочи раствор перемешивать пластмассовой, эбонитовой, стальной или стеклянной мешалкой;откорректировать плотность электролитаПри всех измерениях плотности электролита должна быть измерена и его температура. В случаях, когда она отличается от + 15°С, в результат измерения плотности необходимо внести поправку, имея ввиду, что повышение температуры на каждый 1°С вызывает уменьшение плотности электролита на 0,005 г/см 3.

посуду с электролитом прикрыть от доступа воздуха и дать ему остыть до температуры не более 300°С и отстояться в течение 3-6 часов до полного осветления;осторожно слить осветленную часть электролита и использовать ее для заливки аккумуляторов.При использовании для приготовления электролита калиево-литиевой щелочи плотностью 1,41 г/см 3, имеющей белый осадок не растворившегося лития едкого аккумуляторного, необходимо разбавлять щелочь водой до требуемой плотности, одновременно помешивая раствор электролита до растворения осадка. Эти налобные фонари популярны не только среди шахтеров

Ими пользуются спелеологи, работники метро и просто туристы, рыбаки и охотники

Шахтерский фонарь (коногонка) — хороший помощник дома и на даче, на работе и на отдыхе. Сегодня мы узнаем, какими бывают шахтерские фонари, а также научимся их правильно заряжать

Ими пользуются спелеологи, работники метро и просто туристы, рыбаки и охотники. Шахтерский фонарь (коногонка) — хороший помощник дома и на даче, на работе и на отдыхе. Сегодня мы узнаем, какими бывают шахтерские фонари, а также научимся их правильно заряжать

Эти налобные фонари популярны не только среди шахтеров. Ими пользуются спелеологи, работники метро и просто туристы, рыбаки и охотники. Шахтерский фонарь (коногонка) — хороший помощник дома и на даче, на работе и на отдыхе. Сегодня мы узнаем, какими бывают шахтерские фонари, а также научимся их правильно заряжать.

Что такое электролит для аккумуляторов и как его приготовить?

Вариант 1. Использование технического гидратата окиси калия, (едкий калий ЧДА, формула КОН, название латиницей Kalium hydroxidum) с плотностью 1,25-1,29г/см3. В пропорции 130-140г на 500мл дистиллированной воды. Данная плотность обуславливает пониженные температуры замерзания электролита, что позволяет использовать АКБ в условиях пониженных температур.

После растворения едкого кали или едкого натра как в дистиллированной, так и в естественных водах необходимо дать раствору отстояться до полного осветления (обычно от 3 до 6 ч), а затем слить осветлившуюся часть. Отстоявшийся и остывший до температуры не выше 20 °С раствор пригоден для заливки в аккумуляторы.

Одними из часто встречаемых электролитов является щелочной, который активно используется в одноименных аккумуляторных батареях. Подобная субстанция отлично проявляет себя в работе аккумулятора, но также имеет некоторые недостатки.

Электролиты для разного типа аккумуляторов

Степень деградации аккумулятора не учитывают. Проблема заключается в оценке состояния АКБ и нужного времени заряда.

Допустим, щелочной аккумулятор перестал держать заряд или вовсе вышел строя

Что делать в такой ситуации? Скорее всего, придётся менять калиево-литиевый щелочной электролит, однако перед осуществлением его замены или доливки важно удостовериться в том, что:

• электроды аккумуляторной батареи целы;
• сепараторы и их пластины не обсыпались;
• аккумулятор не работает именно потому, что он разряжен.

В отличие от свинцовых источников питания, кадмиево- и железоникелевые заливаются щелочным растовром, который является смесью дистиллированной воды и едкого калия или натрия. Гидроксид лития, входящий в состав этого раствора для определённых температурных режимов, позволяет увеличить срок службы АКБ.

Подготовьте себе защитную одежду в полном комплекте (как минимум, защитные очки и перчатки), инструмент для открытия крышки аккумулятора и щелочной электролит для залива.

Железоникелевые источники питания рекомендуется эксплуатировать в тех же условиях, что и кадмиево-никелевые. Однако стоит отметить, что они более восприимчивы к низким температурам. Поэтому их следует использовать до минус 20 градусов.

Жидкая щёлочь должна расфасовываться по стеклянным бутылкам. Пробки должны быть резиновыми. Для обеспечения полной герметичности верх заливается парафином

Подобной меры предосторожности будет более чем достаточно, чтобы приготовить электролит для АКБ

Однако устройства на щелочном электролите успешно применяются в обеспечении током тяговых и локомотивных составов.

Ещё одним важным элементом в составе будущего энергетического раствора для АКБ является так называемый Li(ОН)3. Это литий, гидрат окиси технической. Включение в состав данного химического соединения позволяет увеличить срок эксплуатации электролита в три раза. Главное, добавить во время приготовления вещества данный элемент.

Данный состав в аккумуляторе находится в емкости со свинцовыми пластинами, при контакте этих элементов и происходит выработка тока.

Затем аккумуляторам сообщается 2 усиленных заряда. Разряд после каждого из этих зарядов производится нормальным режимом в течении 8 час., но не ниже 1,0 вольт на элемент. После этих двух циклов электролит первой замены выливается из аккумуляторов и производится заливка свежим раствором едкого натра той же плотности.

Справочник химика 21

Нижняя часть корпуса , представляющей собой амальгамированный , смешанный с загустителем.

Последний содержит и крахмал. Над расположена пастовая диафрагма, состоящая из щелочного электролита, загущенного крахмалом и .

При изменении такая паста не должна ни высыхать, ни намокать.

При намокании пасты раствор будет проникать в поры , снижая его работоспособность.

Электролит, используемый для , представляет собой , насыщенный окисью цинка и содержащий небольшое количество хромовых солей.

Для приготовления щелочного электролита следует налить в сосуд дистиллированную воду и доливать щелочь небольшими порциями, тщательно перемешивая электролит железной или

со ще.ючью следует открывать осторожно, не применяя больших усилий. Перед тем как открыть , пробка которого залита парафином, следует предварительно прогреть горло флакона теплыми тряпками
