Способы соединения светодиодных лент между собой

Как добиться качественной пайки

Красивая, аккуратная, качественная пайка приходит с опытом. Но время обучения можно сократить, сразу взяв за правило простые моменты:

1. Жало паяльника должно быть хорошо облужено. Если оно медное, то его надо зачистить напильником, удалив нагар и придав рабочей поверхности необходимую форму. Далее надо включить паяльник в сеть, после небольшого нагрева опустить жало во флюс и ждать, пока он дойдет до рабочей температуры. После этого надо быстро натереть рабочую поверхность кусочком припоя. Если жало не было в употреблении, желательно его отковать на твердой поверхности – это уменьшит склонность к обгоранию и продлит срок службы.
2. Если жало стальное с гальваническим покрытием, то его зачищать напильником нельзя – нанесенный слой легко содрать, и рабочая поверхность станет непригодной для работы. Облудить его невозможно, придется выбросить. По этой же причине нельзя лудить такое жало с кислотным флюсом – он «съест» покрытие.
3. Если используется паяльник с контролем температуры, надо выставлять температуру жала на 5-10 градусов выше температуры плавления припоя. Если этого не сделать, то за счет погрешности установки и по причине неточности пропорций металлов в припое жало не сможет превратить припой в жидкость, а лишь доведет его до состояния кашицы. В этом случае о качественной пайке не стоит и говорить. Температуру плавления смотрите в таблице ниже.
4. Во время облуживания и пайки не надо экономить на флюсе. Излишки и брызги можно потом удалить растворителем.
5. Припоя надо использовать столько, сколько нужно. Излишек припоя вовсе не ухудшает качество пайки, а вот недостаток не позволит получить надежное соединение.
6. Припаивать проводники надо за минимально возможное время, чтобы избежать перегрева основы.
7. После отъема жала паяльника и до полного застывания припоя соединяемым проводникам надо обеспечить полную неподвижность – для этого очень пригодится «третья рука».

Тип припоя	ПОС-33	ПОС-40	ПОС-60	ПОС-90
Температура плавления	247	238	183	220

В целом запаять проводники для светодиодной ленты несложно. Нужны лишь основные навыки и старание.

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

Как подключить одноцветную ленту

Одноцветные модели подключаются напрямую к блоку питания. Предварительно к ней припаивают провода или подключают коннектор, а второй конец соединяется с клеммой блока питания, плюс ленты подключается к V+, а минус – V-.

Как подключить несколько светодиодных лент

Две и больше ленты подключаются аналогичным образом при этом, если куски небольшие, до 5 метров общей длины, можно брать питание с контактных пятаков других уже подключенных к конструкции кусочков. Но если общая длина от блока питания до конца последней ленты превышает пять метров – все что больше нужно подключать кабелем прямо к блоку питания!

Подключение двух одноцветных лент

Если вы хотите соединить 2 полосы, или заменить несколько вышедших из строя сегментов, при этом избежать демонтажа всей конструкции используйте коннекторы. Отлично подойдут либо жесткие коннекторы для стыкового соединения, либо же провод с двумя коннекторами на концах.

Если у вас их нет, воспользуйтесь пайкой, для этого нужно залудить небольшой отрезок провода, и припаять его к ленте, вообще ее можно спаять внахлест пятак к пятаку, но это требует мощного паяльника с теплоемким жалом. Здесь уже дело техники.

Соединение двух светодиодных цветных лент

Разноцветные РГБ-полосы можно соединить таким же образом, с помощью паяльника или коннекторов. В плане ограничения общей длины на нее распространяется то же самое правило, что и на одноцветную.

Монтаж натяжных потолков со светодиодами

Какие бывают коннекторы

Выше уже упоминалось, что коннекторы различаются по ширине подключаемой ленты и по количеству контактов разъема. Классификация коннекторов на этом не исчерпывается. Промышленность выпускает несколько видов разъемов для соединения встык разного количества отрезков. Простейшие коннекторы позволяют соединить встык две светодиодные ленты или под прямым углом. Во втором случае используют угловой коннектор. Кроме коннекторов для соединения двух лент встык выпускаются коннекторы позволяющие соединять между собой три или четыре LED-ленты. Они имеют, соответственно Т-образную форму и форму креста.

Помимо коннекторов для подключения встык промышленность предлагает коннекторы соединенные шлейфами из проводов различной длины, позволяющие соединять светодиодные ленты, находящиеся на разном расстоянии друг от друга.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

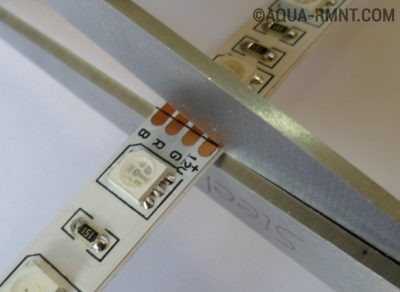

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними — линия отреза (многие производители отмечают ее знаком «ножницы» или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Способы соединения двух отрезков светодиодной ленты

Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.

Соединение паяльником лент без проводов

Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.

Соединение с проводами

Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:

1. Конец изделия очищают от влагозащитного покрытия.
2. Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.
3. Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.

Спаиваем в ошибочном месте разреза

Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:

1. Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
2. Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
3. Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
4. Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
5. Контактные площадки обматывают изолентой или изолируют термоусадкой.

Ремонт светодиодной ленты

Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:

• отвертки-индикатора;
• электроизмерительного прибора – мультиметра;
• коннектора;
• паяльника;
• припоя.

Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:

1. Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
2. Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
3. Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.

Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

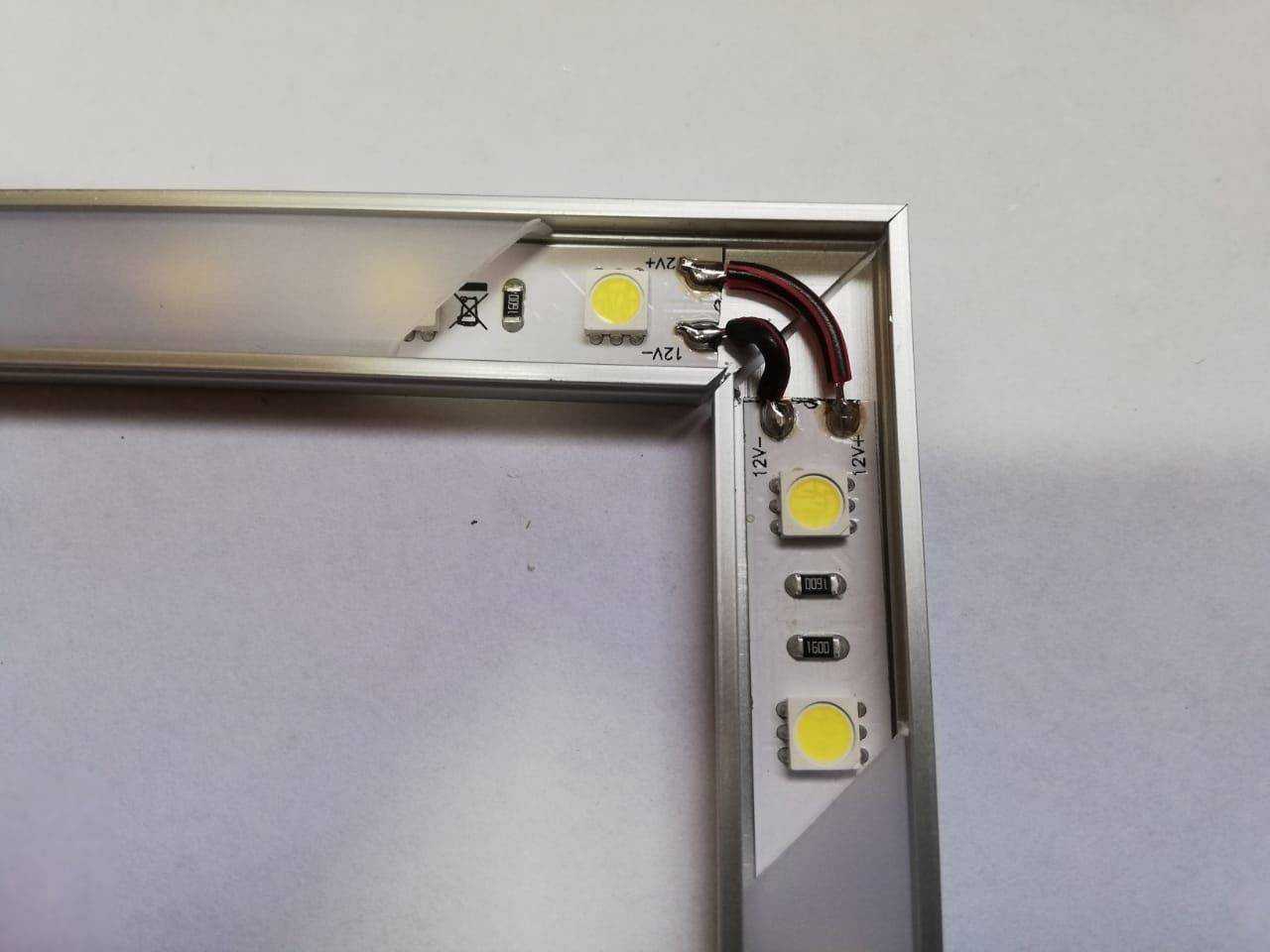

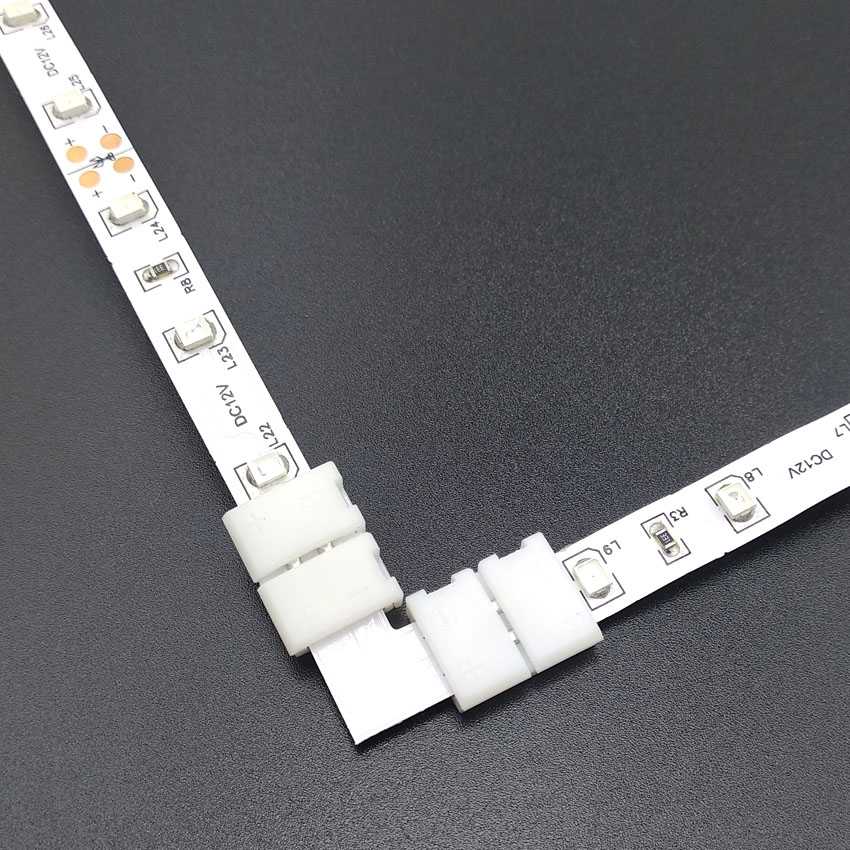

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Как собственноручно подключить ленту: инструкция

После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.

1-й — 1 лента и блок

Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.

Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.

Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.

На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.

Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.

2-й — 2 ленты и блок

В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.

Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.

Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

• RGB – красное, зеленое, синее;
• RGBW – 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В – блок питания 12 В – RGB контроллер – катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Некоторые особенности монтажа светодиодных лент

При создании проекта декоративной подсветки на основе LED лент необходимо учесть их некоторые технологические особенности:

Резать светодиодную полосу можно только по специально нанесенной на ее поверхность разметке. В зависимости от разновидности ленты минимальная длина отрезка может варьироваться от 25 до 166 мм. Поэтому при составлении предварительного чертежа с применением конкретного типа LED полосы необходимо учитывать кратность ее разреза на отрезки необходимой длины.

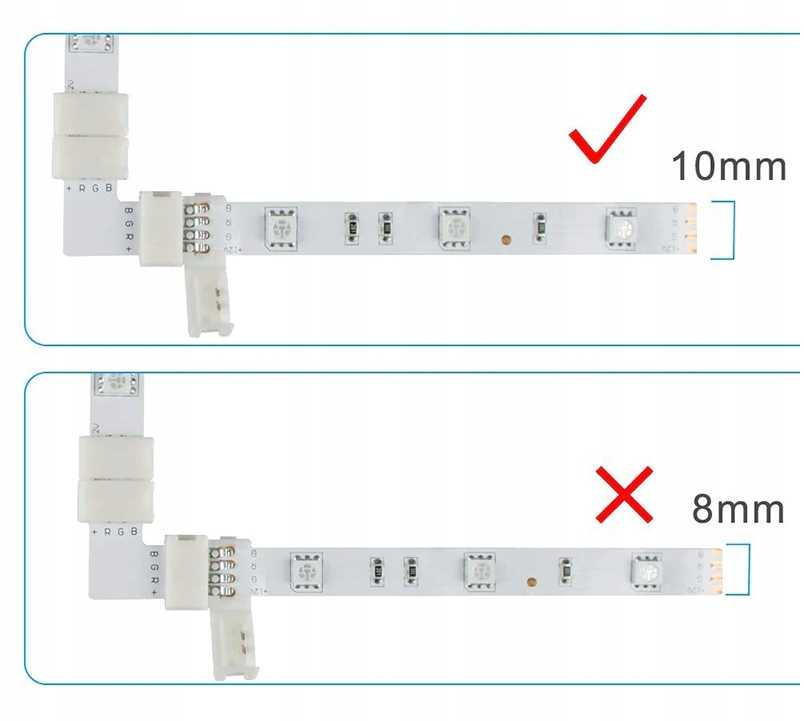

При стыковке отдельных участков с помощью коннекторов нужно строго соблюдать полярность соединения (то есть «+» к «+», «-» к «-»).

Необходимо учитывать геометрические размеры всех коннекторов (подогнать «по месту» длину каждого отрезка ленты невозможно, поэтому корректно составленный чертеж поможет избежать непредвиденных сложностей при монтаже и подключении).

Руководство по монтажу светодиодной ленты

Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.

Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

Установка светодиодного дюралайта

1. Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
2. Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
3. Контроллер подключается к блоку питания. При этом строго соблюдают полярность.
4. Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
5. Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.

Соединение LED-ленты пластиковыми коннекторами

Коннекторы из пластмассы или пластика являются наиболее быстрым и удобным способом соединения LED-лент и помогают в тех случаях, когда спаять паяльником контакты нет возможности.

Виды соединительных коннекторов

Коннектор — это небольшое пластиковое или пластмассовое устройство, которое имеет контакты, обеспечивающие простое и быстрое совмещение LED-лент. Бывают таких видов:

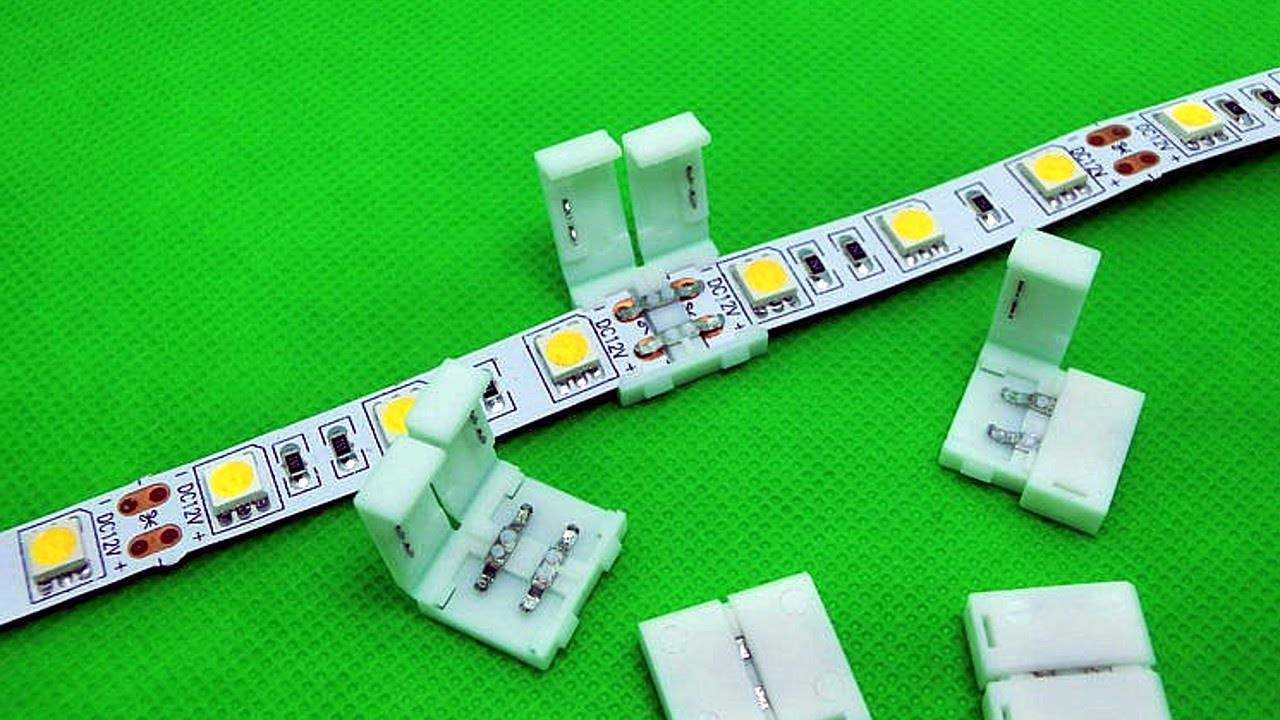

Виды коннекторов для соединение светодиодной ленты

Пошаговая инструкция по соединению

Разрезаем светодиодную ленту на две части

Отрезок светодиодной ленты с 6 диодами

Приготовленные для соединения два отрезка ленты и коннектор

Соединяем два отрезка светодиодной ленты

Два отрезка светодиодной ленты, соединенные обычным прямым коннектором без изгиба

Светящиеся светодиодные ленты, соединённые коннекторами

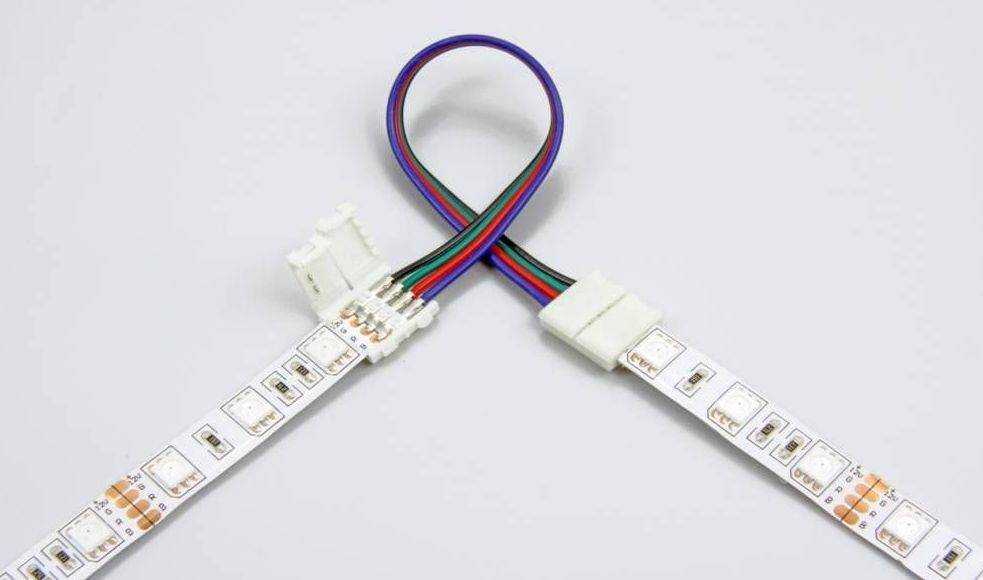

Коннектор для соединения разноцветной RGB ленты

Две разноцветные ленты, соединённые специальным многожильным коннектором

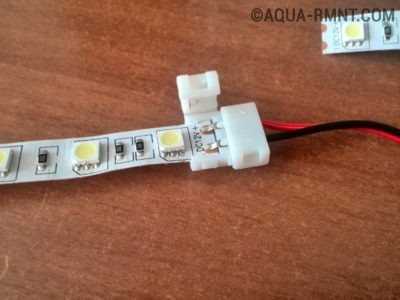

Установка диодной ленты в быстрый проводной коннектор

Также есть быстрые коннекторы с проводами для соединения диодных лент.

Как правильно держать коннектор при соединении лент

Коннектор для светодиодной ленты с проводами

Соединение коннектором с проводами

Две соединённые светодиодные ленты одноцветные

Советы по использованию и монтажу ленты

Профили для крепления светодиодной ленты

Крепление светодиодной одноцветной ленты под потолком

Светодиодные ленты в интерьере бара

Блок питания для подключения светодиодных лент

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
