Как соединить светодиодные ленты между собой: вариант без пайки (коннектор, соединители) и как паять + видео

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

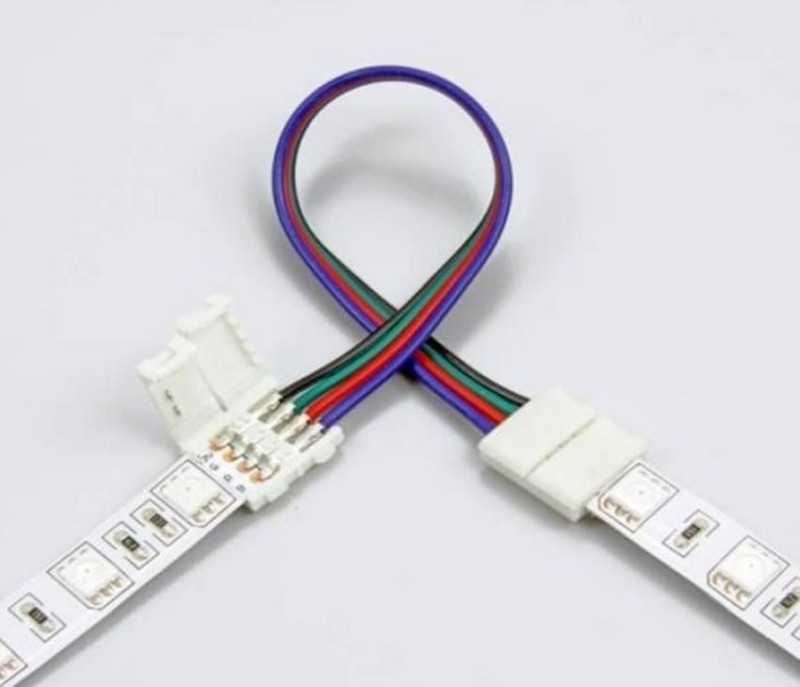

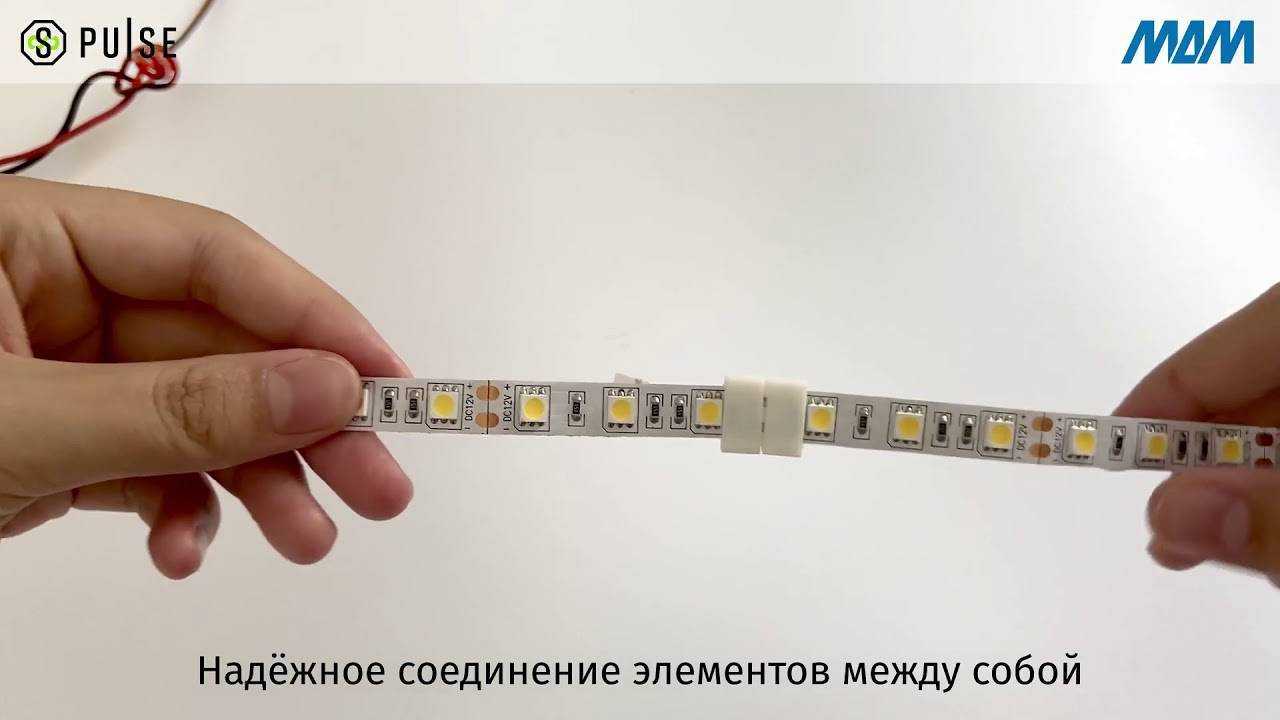

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

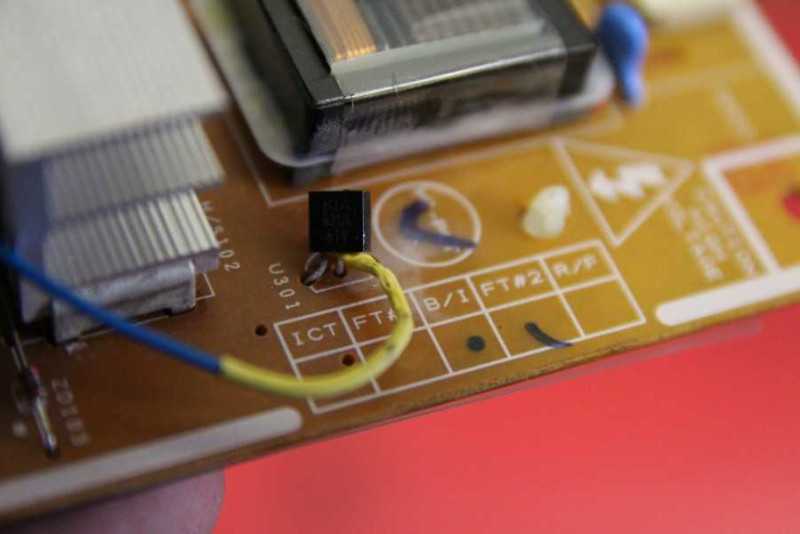

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Применение

Область применения светодиодных рассеивателей достаточно широка:

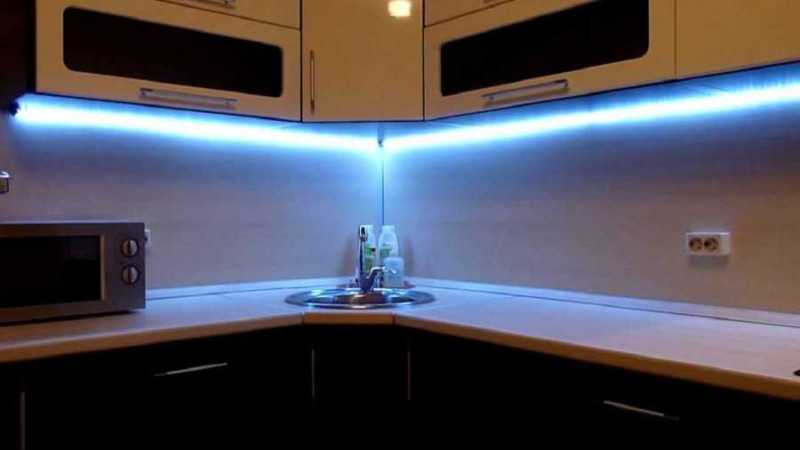

Специализированная подсветка в жилых помещениях книжных полок, кухонных рабочих зон, аквариумов, элементов интерьера.
Дополнительное освещение особых зон в магазинах, торговых и выставочных центрах.
Выделение важных областей в уличном оформлении, рекламных щитах, декорировании скверов, садов.
Создание общего фона свечения в общественных заведениях.

С помощью цветных диодных лент и программного управления их параметрами декорируют помещения, витрины, элементы интерьера и экстерьера, сооружения и конструкции в честь различных мероприятий, событий и праздников.

Использование углового коннектора

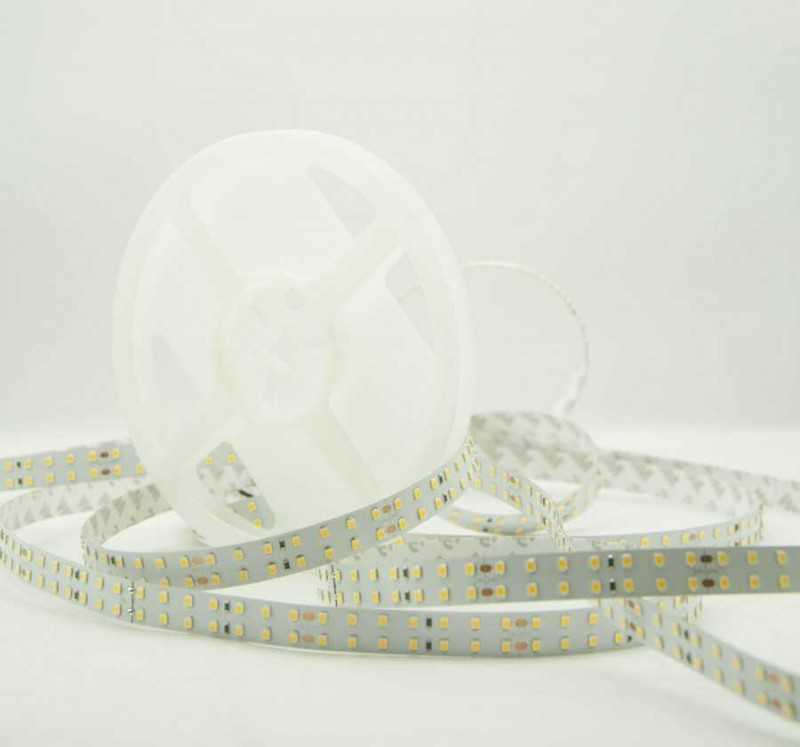

Как правило, светодиодная лента продаётся в бобинах по 3 или 5 метров. В некоторых случаях этой длины достаточно даже для того, чтобы собрать подсветку по периметру потолка или витрины одним куском. Но мало кому известно, что максимальный радиус изгиба ленты составляет 5 см. При его превышении тончайшие печатные проводники со временем начнут отслаиваться от основы, а места пайки светодиодов и резисторов будут нарушены. Чтобы этого не случилось, светодиодную ленту разрезают (только по линии разреза!) на две части, которые сначала приклеивают под нужным углом, а затем восстанавливают электрический контакт.

в одной плоскости (в углу потолка);
в разных плоскостях (в углу двух стен).

Функционально они делятся на три вида:

2 контактные, для подключения одноцветных лент;
4 контактные, для подключения RGB-лент;
5 контактные, для подключения RGBW LED-лент.

Чтобы надёжно соединить два светодиодных отрезка между собой, сначала нужно их подготовить. Для этого ножом аккуратно зачищают контактные площадки, расположенные на краю обеих лент. Затем в зависимости от типа применяемого коннектора рассчитывают допустимое расстояние между отрезками и производят их монтаж. На последнем этапе подготовленные края защёлкивают в переходнике.

Преимущество данного способа в том, что полученная конструкция легко собирается и разбирается в труднодоступных местах. Недостатком пластиковых соединителей является их стоимость, которая в розницу может доходить до 1$.

Монтаж в карниз

При установке светодиодной ленты в гипсокартонный карниз рекомендуется соблюдать такую инструкцию:

Монтируем карниз, при этом оставляем открытой часть конструкции.
После разметки (отмечаем места на 15 сантиметров ниже уровня базовой потолочной поверхности) прикрепляем к стене металлический профиль. На 10 сантиметров ниже карниза устанавливаем еще один профиль. После этого каждые 40 сантиметров ставим отрезки профиля, исходя из ширины карниза.
По периметру всего профиля прорезаем щели для бортиков. После этого соединяем эти элементы.
На углах согнутых бортиков прикрепляем с помощью саморезов полку, на которую будем монтировать светодиодную ленту.
Когда профиль зафиксирован, начинаем устанавливать электропроводку. Провода фиксируем в заблаговременно подготовленных (отмеченных) местах. Далее закрываем гипсокартонными листами весь карниз.
Светодиодная лента клеится к потолку клейкой стороной к скрытой полке.
Подключаем электропитание и тестируем систему на работоспособность.

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
силовой разъем типа «мама» с винтовыми обжимными контактами;
электрический провод необходимой длины.

Порядок изготовления достаточно прост:

укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Светодиодное освещение

Вообще хочу подсветку потолка и ниши для штор сделать. Чтоб от одного выключателя включалась подсветка потолка, а другой выключатель включал подсветку ниши, и работали от одного пульта. Подскажите, плиз,если я подключу светодиодную ленту( smd 5050 rgb 60 led на метр) ВЫКЛЮЧАТЕЛЬ >>> БЛОК ПИТАНИЯ >>> КОНТРОЛЛЕР >>> СВЕТОДИОДНАЯ ЛЕНТА , а другая лента на нишу ВЫКЛЮЧАТЕЛЬ >>> БЛОК ПИТАНИЯ >>> УСИЛИТЕЛЬ(конец первой ленты>>>начало второй ленты) >>> СВЕТОДИОДНАЯ ЛЕНТА . вообщем сам вопрос ,через усилитель проходит сигнал на ленту,если она подключена к концу первой ленты,а источник питания который должен идти на вторую ленту не подключен?Повторюсь хочу чтоб все это работало от одного пульта и 2 выключателей

По Вашей схеме подсветка ниши будет работать только вместе с потолком. Подключать ленту к усилителю без питания – можно

огромное спасибо за то что откликнулись ,а как сделать чтоб раздельно работал этот пирог. и еще принято на выключатели тянуть полтора квадрата ,достаточно этого будет чтоб работала неперегриваясь и тд. моя подсветка,характеристики ленты(будет ее 10 метров+ ниша 4 метра): 14,4 ватт на метр, 1.2 ампера на метр; контроллер 144 ватт,12 ампер ,3 канала по 4 ампера на каждый; блок питания на 180 ватт думаю ,но еще не опредилился и с усилителем не определился

Сечения кабеля 1,5мм2 достаточно. По поводу независимого включения – уточните, у Вас ленты RGB? Тогда так: контроллер запитывается постоянно, ставите 2 БП и 2 усилителя, подключённые к контроллеру и выключателями подаёте питание на нужный БП усилителя. Не забудьте, что БП и усилитель необходимо ставить рядом с ленточками и ленту 10м соединять кусками по 5м паралельно усилителю. Всего потребуется 3 БП, 2 усилителя и 1 контроллер Если расстояние можду выключателями небольшое, то можно попробовать обойтись 1 БП, а выключатели будут коммутировать 12В с БП на усилители

да rgb 5050 300 led,что-то я протормозил со схемой,чтоб понять мне вот пример: питание >>> контроллер >>> лента >>> усилитель >>> лента, будет ли гореть вобще последняя лента, если на усилитель подключены только конец первой ленты.

Если питание на усилителе будет, то и гореть будет

Но для Вас схема будет такой:

огромное спасибо буду разбираться, но 2 схема кажется не подойдет с выключателей напряжение на контроллер не 12 в идет же, блок питания для преобразования в 12 в или трансформатор лучше ставить,мне чтоб не шумели!!и еще вопросик планирую выключатели с подсветкой ставить, в нем же малый ток бежит на ленту не повлияет,будет полностью выключаться при выключении выключателя?

Светодиодные ленты питаются постоянкой 12В, поэтому нужен именно блок питания

2 схема кажется не подойдет с выключателей напряжение на контроллер не 12 в идет же. и еще вопросик планирую выключатели с подсветкой ставить, в нем же малый ток бежит на ленту не повлияет,будет полностью выключаться при выключении выключателя?

А кто Вам запрещает коммутировать выключателем 12В ? Стандартная проложенная проводка? Про подсветку выключателей – всё зависит от БП

а все понял,просто не очень прям ас в схемах(((, а насчет подсветки выключателей интрига ппц( Главное не накасячить так как сам собираюсь этот пирог монтировать и еще вопросик вы написали что это все должно быть рядом с лентой,расзе нельзя допустим на полу в шкафу установить блок питания контроллер с помощью клеммников ваго и провода сечением полтора квадрата (5 метров) тянуть на потолок и с помощью этих же самых клеммников на потолке соединиться,может че то не допонимаю разьясните плиз? и если я куплю 2 контроллера один с белым пультом второй черный к примеру этот ” > один на пол пущу другой на потолок, я так понял что одна частота радио и будут управляться 2 контроллера с одного пульта правильно или там все же что-то стоит чтоб под контроллер подходил именно этот пульт что в комплекте,а то я так понял что любой пульт будет подходить к любому контроллеру если это радио прием,получается если я во всех комнатах потолок сделаю радио,то он с одного пульта будет управляться и если я в одной комнате выберу цвет то и во всех остальных комнатах будет этот цвет?

Далеко от ленточек разносить БП, контроллер и усилители не стоит по 2-м причинам:

существенное падение напряжения на соединительном кабеле
вести придётся 12 проводов (по 4 провода на каждый 5 метровый отрезок и 4 провода на 4 метровый отрезок)

Может на полной схеме будет понятнее

По поводу контроллеров. Обычно контроллеры кодированием привязаны каждый к своему пульту и от чужого пульта работать не могут. 2 контроллера – 2 пульта” >

Если хотите управлять светом с одного пульта, придётся ставить мультизонный пульт и контроллеры (дороговато) ” >

Вот схемки для двух и для одного контроллера

Способы соединения: паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты.

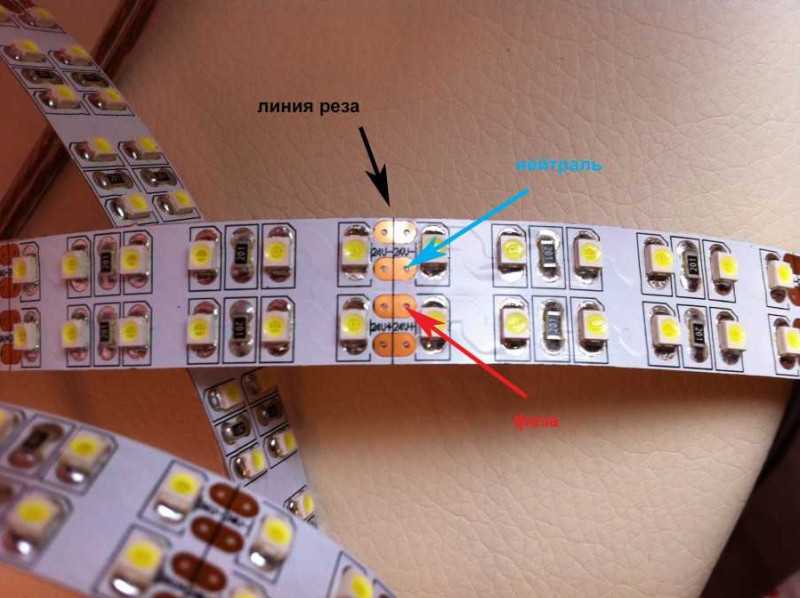

Линия разреза светодиодной ленты для спайки

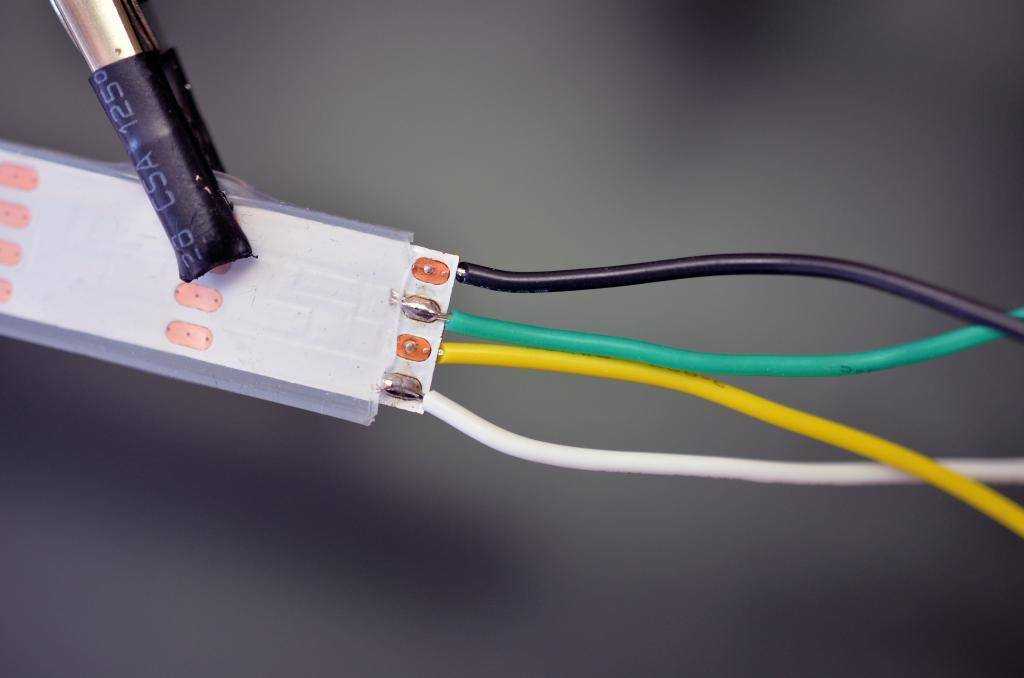

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса (+ и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта.

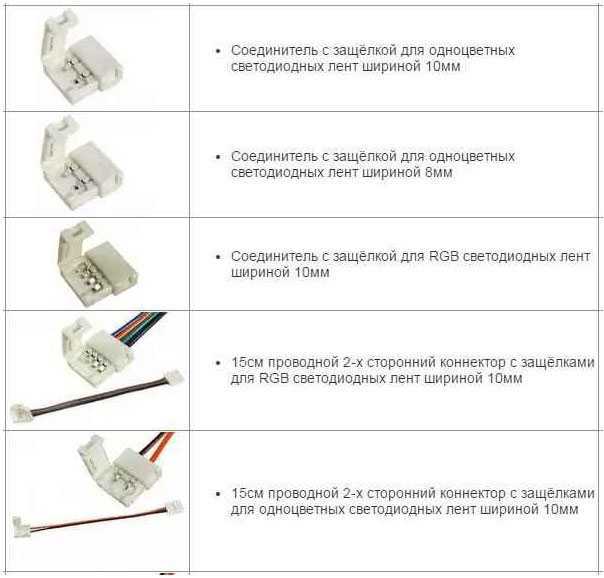

Пластиковые коннекторы для быстрого соединения светодиодных лент

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Как соединить светодиодную ленту — 85 фото устройства и подключения LED лент

Современный мир уже трудно представить без красивых ярких огней на магазинных фасадах, витринах бутиков, прилавков торговых центров и на развлекательных площадках. Иногда и в домашних условиях. Всё это великолепие стало возможным благодаря созданию и применению светодиодных лент. Они могут быть однотонные или разноцветные, их используют и для украшения рекламных щитов на улицах города.

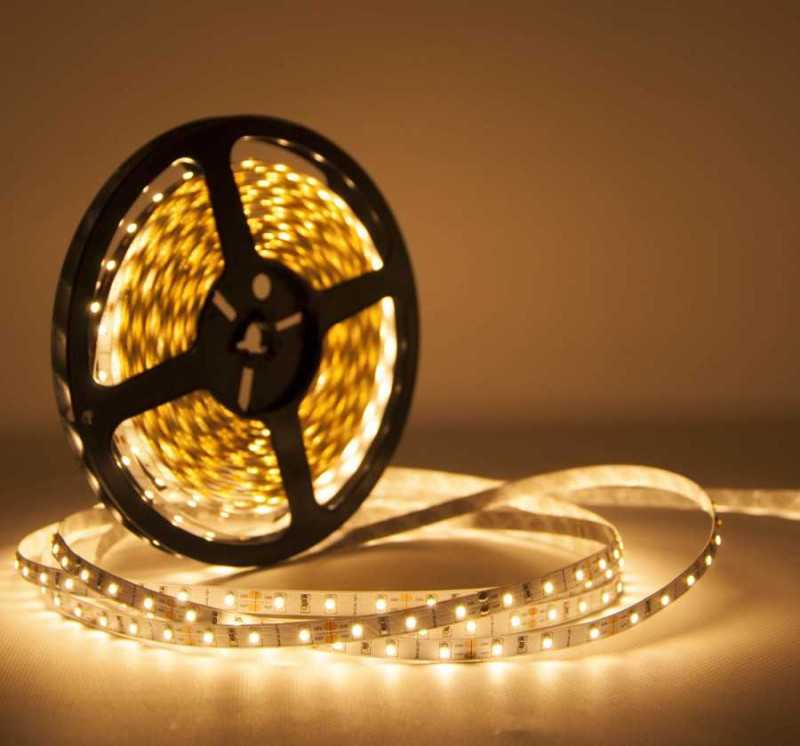

Светодиодные ленты ещё называют LED-ленты, производят их, как правило, разных размеров длиной по 5 метров. Благодаря их пластичности они могут принимать разные формы и воплощать разнообразные световые эффекты. Но, чтобы сделать длинную светодиодную ленту, нужно знать, как соединить ленту между собой.

Краткое содержимое статьи:

Необходимость соединения лент

LED-лента представляет собой длинную хорошо гнущуюся полоску, с закрепленными на ней светодиодами через одинаковые расстояния. Светодиодные лампочки соединены единой цепью вдоль всей гибкой полосы. Для разреза ленты имеются специальные отметки, около которых расположены места для возможного соединения проводков.

Светодиодные ленты производятся в разных видах, которые различны по цвету и типу свечения. На фото светодиодной ленты это хорошо видно. Кроме того на 1 метре изделия может размещаться разное количество светодиодов. В некоторых случаях 5 метров ленты бывает недостаточно, поэтому её обычно наращивают, т.е. соединяют ленты между собой.

Так, длинная лента может понадобиться для подсветки подвесных потолочных конструкций либо габаритных аквариумов. Для использования лент во влажной среде ленты покрывают специальным покрытием, которое надежно защищает конструкцию от влаги. В остальных случаях подойдут обычные ленты.

Способы соединения лент

Для соединения светодиодных лент используют коннектор или пайку. Не каждый знаком с этими способами, поэтому следует разобраться, как соединить ленту коннектором, а как при помощи пайки. На самом деле соединить ленту коннектором совсем не сложно, для этого требуется просто купить его в магазине или на рынке.

Чтобы соединить две ленты между собой понадобятся только ножницы и коннектор. Сам процесс соединения светодиодных лент без пайки состоит их следующих этапов и не потребует много времени:

сначала нужно узнать, количество контактов на ленте, их может быть три или четыре. Значит, коннектор должен иметь четыре гнезда.
для подготовки ленты достаточно аккуратно снять с неё покрытие, чтобы не повредить контакты.
затем конец одной ленты соединяем с коннекторными гнездами другой, и надежно фиксируем.
точно так поступаем и с другой лентой.
обязательно проверьте соблюдение полярности. Все необходимые отметки и обозначения есть на поверхности ленты.
в конце процесса закрываем крышку.

Тут же возникает вопрос, а как соединить светодиодную ленту под углом, если необходима подсветка на углах потолка или других поверхностях? Для этого стоит воспользоваться специальными угловыми коннекторами, которые помогут легко соединить ленту под прямым углом (90 градусов).

Заранее ознакомьтесь с инструкцией, как правильно при помощи пайки соединять светодиодные ленты. Этот способ выполняется в таком порядке:

лента разрезается, для удобства соединения с проводов снимается изоляция,
чистый (без гари) паяльник нагреваем до 300 град., но не доводите до появления красноты,
на ленту наносится капелька канифоли, к ней подносится нужный проводок, и так с остальными проводами. Обязательно придерживайте провода, чтобы канифоль остыла,
зачищаем место пайки от нагара.

При соединении проводов соблюдайте полюсность и не перегревайте паяльник.

Коннектор или пайка? Что лучше?

Большая часть тех, которые давно имеют дело с подобными типами соединений, склоняются к тому, что пайка много лучше и долговечнее, чем механический монтаж. Также она не требует лишних расходов на дополнительные материалы, что имеет значение при больших объёмах работ. Однако это справедливо лишь в том случае, если пайка сделана правильно и аккуратно.

Для пайки необходимо паяльное оборудование и материал. Выше были подробно освещены моменты, касающиеся такого типа электромонтажа. Впрочем, нет ничего сложного в быстром подключении питания или соединении фрагментов с помощью специальных коннекторов.

Как согнуть светодиодную ленту на 90 градусов?

Итак, теперь ответим на вопрос, можно ли изгибать силиконовую светодиодную ленту под угол в 90 градусов. Да, делать это можно, но нужно знать, как правильно осуществить соединение двух отдельных частей. Варианта соединения всего два:

С использованием специального коннектора. Это специальный переходник, который фиксирует концы двух отдельных лент, при этом создавая жесткий электрический контакт. Сам коннектор точно повторяет изгиб в 90 градусов, может использоваться для установки на внешние и внутренние углы поверхности.
При помощи пайки. Способ предусматривает соединение каждой контактной стороны двух полос отдельным куском провода. Соединение проводится пайкой. При этом учитывается необходимость изоляции места соединения с жестким креплением к поверхности.

Угловой коннекторКоннектор проводнойСоединение пайкой

Оба метода имеют свои плюсы и недостатки, но позволяют надежно соединить обе половины светодиодной платы, точно повторить изгиб угла под 90 градусов.

Как повернуть с коннектором?

Теперь приведем инструкцию, как без пайки повернуть светодиодную ленту на 90 градусов. Для этого будет использован специальный коннектор. Сначала нужно правильно подобрать подходящий переходник. Нужно учесть:

Количество контактов. Коннекторы могут быть с 2,3 и 4 контактами.
С учетом ширины зажима. Контакты подсветки должны совпадать с контактами переходника.

Поворот RBG ленты

Также учитывается разновидность самого соединителя. Это может быть вариант с жесткой печатной платой или гибкой основой из проводов. Соединение при помощи коннектора осуществляется следующим образом:

Сделать замер ленты до угла изгиба, с учетом габаритов коннектора. Для облегчения замера можно зафиксировать угловой переходник на скотч, подвести к нему гибкую плату, отметить место среза.
По отметке на поверхности схемы отрезать плату.
Острым ножом срезать силиконовый защитный слой с поверхности. Тут также необходимо сделать замер, основываясь на площадь контактного фиксатора коннектора.
Открыть фиксатор коннектора, вставить в него конец ленты. Перед фиксацией необходимо внимательно совместить контакты переходника, светодиодной полосы.
Закрыть фиксатор переходника.

Поворот с помощью углового коннектора

Ровно по тому же принципу монтируется конец второго куска подсветки и фиксатора коннектора. После плотной фиксации, ленту можно закрепить на подготовленную поверхность или внутрь алюминиевого профиля.

Как повернуть светодиодную ленту Yeelight на 90 градусов? Как устроена лента внутри.

Как загнуть проводами?

Для того чтобы согнуть светодиодную подсветку при помощи проводов, понадобится паяльник средней мощности. Далее требуется:

Отмерить место разреза и изгиба на монтируемой поверхности.
Сделать разрез по отмеченному месту.
Зачистить электрические контакты на двух концах.
Подготовить два провода. Лучше использовать многожильные, медные провода в гибкой оболочке. Длина провода подбирается с учетом расположения лент и формы угла.
Припаять каждый провод к контактам. Каждый оставшийся конец проводов припаять, ко второй части платы, соблюдая полярность.
Заизолировать места пайки. Для этого можно использовать изоляционную ленту, термоусадку или жидкий силикон.

Процесс пайки

Далее проводится крепление с изгибом

Важно чтобы лента имела плотную фиксацию, максимально близко к месту пайки. При установке в алюминиевый профиль, стоит сначала проклеить токопроводящую поверхность угла каркаса плотным скотчем, а только потом монтировать подсветку
