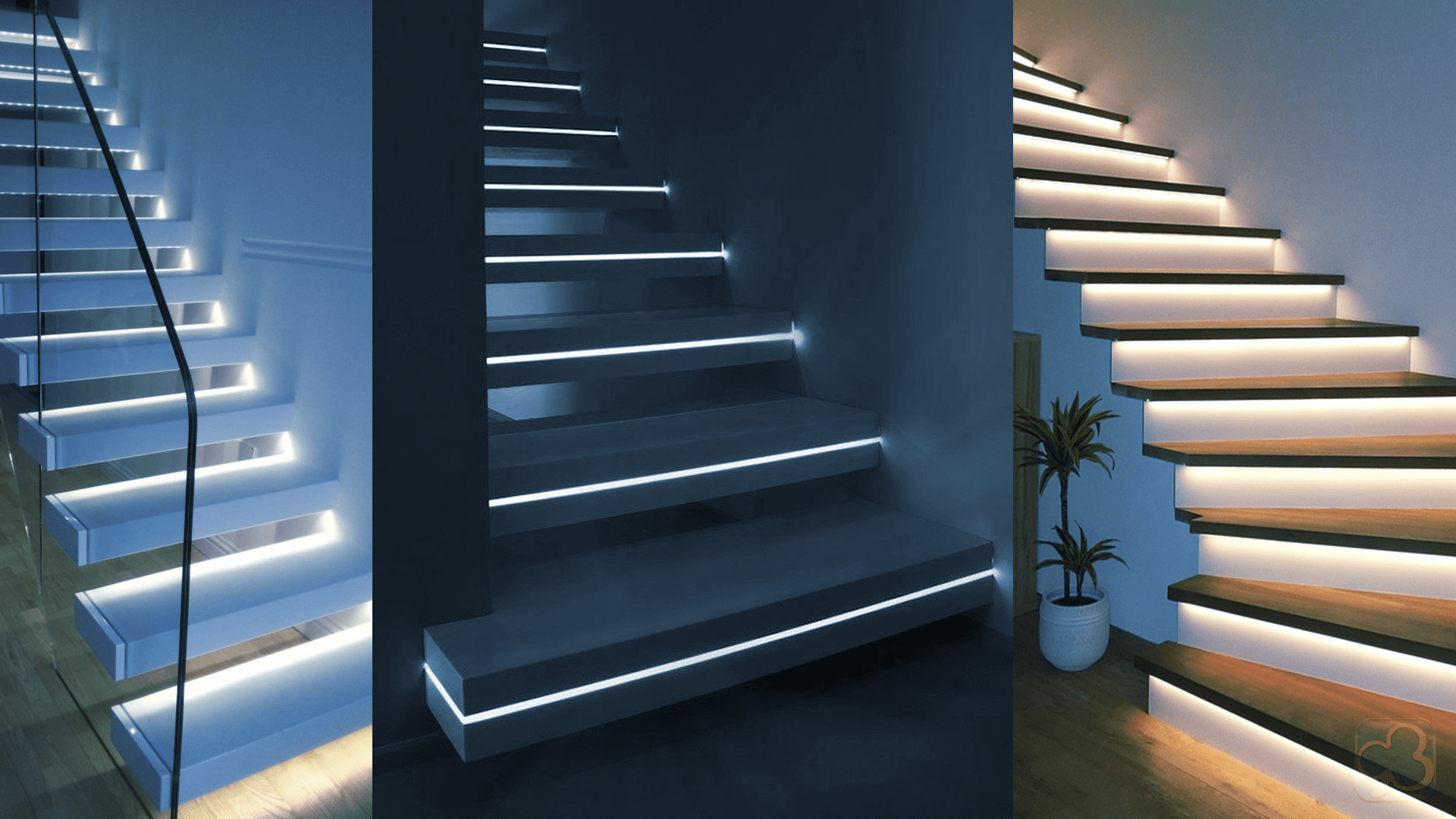

Подсветка ступеней лестницы в доме

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Схема монтажа светодиодной подсветки

1. Разрезать светодиодную ленту на части в специально отмеченных для этого местах.
2. Припаять к контактам провода для подключения подсветки к контроллеру. Можно воспользоваться специальными коннекторами без использования паяльника.
3. Обезжирить место, куда будет клеиться лента.
4. Приклеить светодиодную ленту.
5. На стене, напротив нижней и верхней ступени, установить сенсоры, реагирующие на движение.
6. Спрятать провода в кабель-канал, который крепится к стене или под лестницей.
7. В подходящем месте установить коробку с контроллером для управления подсветкой.
8. Соединить все элементы в одну систему, подключить контроллер к компьютеру и загрузить код для его работы.
9. Проверить правильность установки и провести тест на работу светодиодной подсветки.

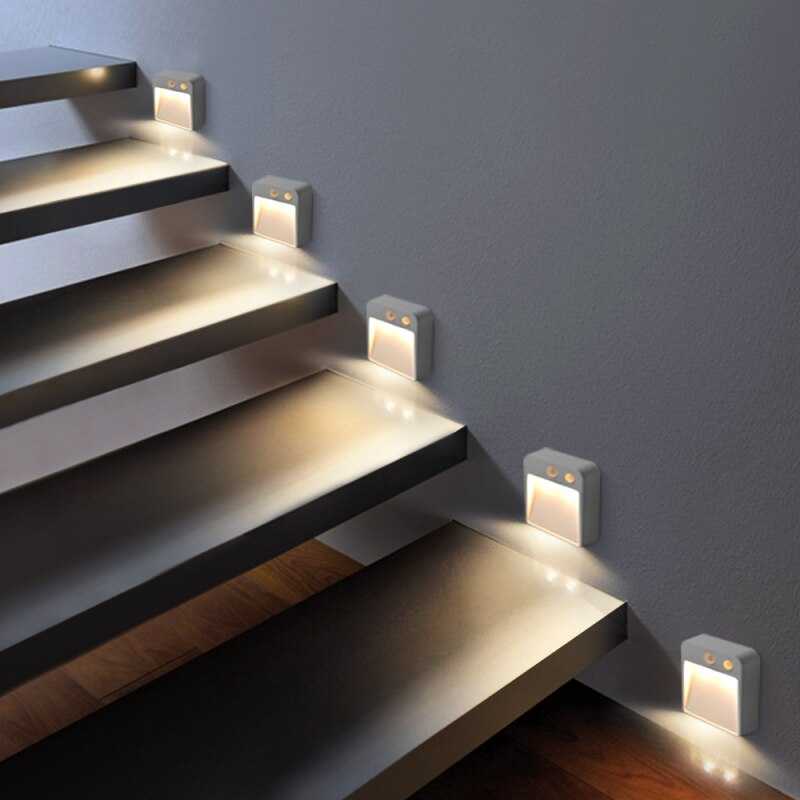

Точечная подсветка лестницы, схема с пояснением

Вас порадует это дизайнерское решение.

• Во-первых, с помощью небольших светильников вы получаете сильнейший направленный луч света, имеющий сектор освещения порядка 30 градусов. В итоге, вы получаете равномерное распределение света.
• Во-вторых, за счет разных типов (поворотные и неповоротные), форм (круглые, квадратные, ромбовидные и др.), источников освещения (галогенные лампы, люминесцентные и т.д.), герметичности и вездесущности (их встраивают в стены, в ступени и пр.) можно создать функциональное произведение искусства.
• В-третьих, они, долговечные и недорогие, потребляют немного электроэнергии.

И сам монтаж таких светильников в стену несложен, а поэтому специальная подготовка не нужна, достаточно простой схемы.

Сначала выберите, где лучше устроить этот вид подсветки:

• напротив ступени;
• через какой-то промежуток в стене;

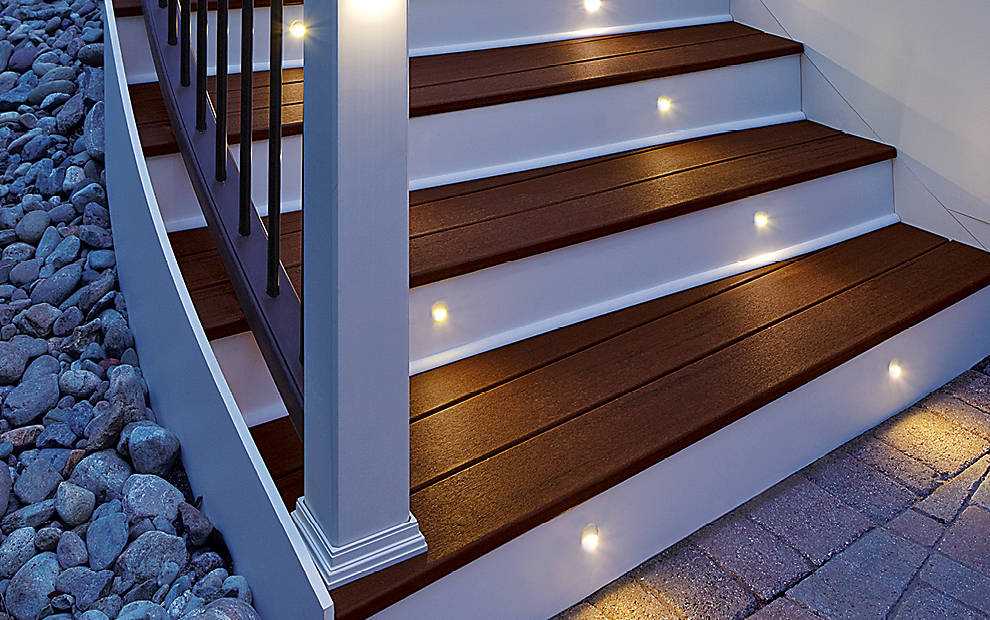

• вмонтировав в подступенок по одной лампе в центре или по две по обе стороны.

Затем действуйте согласно схеме, помня о том, что выключатель, как правило, размещают внизу и вверху лестницы.

Полезное видео

Несмотря на то, что подсвечивание лестницы является простым творческим процессом, он таки требует взвешенности. Ведь ваша жизнь и жизнь домашних станет комфортнее только в том случае, если вы обеспечите правильное освещение этой конструкции.

Монтаж натяжных потолков со светодиодами

Сборка и монтаж системы

Собираем электрическую схему

Для начала нам необходимо собрать и протестировать схему, которая будет управлять включением и выключением нашей подсветки.

Проще это делать, когда все детали находятся в разобранном виде – так нам не придется бегать по лестнице при настройке каждого элемента:

Контроллер подключаем к компьютеру и загружаем в него управляющий код. В принципе, при наличии навыков программирования разобраться в принципе работы и написать свою схему довольно просто, но если это входит в перечень ваших умений – не беда. Стандартных «прошивок» для контроллеров в сети вполне достаточно.

• Далее устанавливаем запрограммированный контроллер на плату, соединяем с драйверами светодиодов и подключаем к выходам на ленты.
• Отдельно присоединяем два вывода для сенсоров, которые будут контролировать включение системы.
• Если будет использоваться фотоэлемент – добавляем еще один вывод.

Кроме всей этой мудреной автоматики специалисты рекомендуют добавить простой выключатель, который даст возможность обесточить систему при неполадках или сбоях в работе, или же перевести ее в постоянный режим.

Монтаж деталей

Когда система собрана и все работает, можно начинать монтаж.

Светодиодная подсветка лестницы своими руками собирается в такой последовательности:

От лент отрезаем нужное количество фрагментов требуемого размера. Для нарезки используем ножницы, внимательно следя за тем, чтобы линия разреза не проходила через диод или резистор.

На концы лент надеваем специальные коннекторы. Можно, конечно, и припаять провода, но так соединение получится более надежным. Да и скорость работы возрастет.

• Обезжирив поверхности ступенек ацетоном, приклеиваем к ним светодиодные ленты. Провода заводим на тыльную сторону подступенков либо через проделанные отверстия, либо просто через щель меду ступенькой и стеной.
• Для формирования направленного светового потока ленты можно монтировать в специальных П-образных профилях.
• Альтернативой профилю может служить паз, проделанный в нижней части ступени, но этот вариант лучше реализовывать непосредственно в процессе постройки лестницы. В противном случае придется вырезать каналы фрезером, скорчившись под ступенями.
• Напротив верхней и нижней ступенек в стене проделываем отверстия. В отверстия устанавливаем подрозетники и утапливаем в них сенсорные датчики.
• Провода от датчиков по штробам заводим под ступеньки на нижнюю сторону лестницы.

• На одном из косоуров крепим кабель-канал. Для временной фиксации кабелей можно использовать пластиковые хомуты.
• Коробку с управляющим модулем закрепляем в скрытом от посторонних глаз месте.
• Соединяем все проводники и подключаем кабели к коннекторам на плате.

Далее можно проводить тестовый пуск системы. Если все работает исправно, значит, пора закрывать кабель-канал крышкой.

Инструкция по монтажу подсветки лестницы светодиодной лентой

Распишем последовательность действий монтажа декоративного освещения:

1. После того как составлен эскизный план, следует разметить, как будут проходить соединительные провода:
   • соединяющие различные отрезки светодиодной ленты;
   • соединяющие блоки питания.

По маршруту прохождения проводов от сети до блоков питания нужно проложить полипропиленовые короба. Кроме того, требуется разметить места для размещения самих блоков питания.

1. Нужно установить защитные алюминиевые профили, они крепятся на саморезах.
2. Подсветка каждой ступени лестницы светодиодной лентой означает наличие большого количества самостоятельных отрезков.

ВНИМАНИЕ! Диодную ленту можно сгибать с радиусом, не менее 2 см. Отрезки между собой в рамках звена нужно соединять одножильными проводами, припаивая их к соответствующим контактам. Причем длина этих проводов должна подбираться в зависимости от того, какое расстояние от кромки этого отрезка до начала следующего

Причем длина этих проводов должна подбираться в зависимости от того, какое расстояние от кромки этого отрезка до начала следующего

Отрезки между собой в рамках звена нужно соединять одножильными проводами, припаивая их к соответствующим контактам. Причем длина этих проводов должна подбираться в зависимости от того, какое расстояние от кромки этого отрезка до начала следующего.

ВАЖНО! Соединительный одножильный кабель должен быть медным и иметь сечение, не менее 0,75 мм2. Лучшим решением для соединения проводов и ленты является использование специальных коннекторов. Лучшим решением для соединения проводов и ленты является использование специальных коннекторов

Лучшим решением для соединения проводов и ленты является использование специальных коннекторов.

Рис.1

1. Установить светодиодные ленты и блоки питания. Подложка ленты имеет липкую основу – специально для того, чтобы ее можно было легко фиксировать на любой плоскости. Но для того, чтобы лента не отлеплялась, базовая поверхность должна быть чистой и обезжиренной. Это можно сделать с помощью этилового спирта. Блоки питания можно крепить на двусторонний скотч, также предварительно обезжирив поверхность крепления.
2. Соединить параллельно провода, которые ведут от розетки до блока питания. Это единственно верный способ агрегирования питания различных участков лент.

Рис.2

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

2. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

2. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

3. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

4. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

5. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Ошибки подключения светодиодных лент

Начинающие совершают типичные ошибки, что приводят к некорректной работе и поломке светодиодных лент:

1. Неправильно выбран класс безопасности. Например, высокая влажность для типа ленты IP20 приведет к высокому риску возникновения короткого замыкания и поражения электротоком.
2. Слабая мощность блока питания, что не позволяет подключить дополнительные участки или обеспечить работу ленты на всю доступную мощность.
3. Некорректное подключение. К источнику питания каждая новая СДЛ подсоединяется параллельно, а не последовательно с обязательным соблюдением полярности.
4. Отсутствуют теплоотводящие элементы. Когда мощность ленты превышает 14 Вт, она устанавливается только на алюминиевый профиль.
5. Неправильно установленные (расположенные) ленты. Предметы интерьера загораживают светопоток, либо светодиодная лента находится вблизи отопительных систем и чрезмерно перегревается.

Самая популярная ошибка и жалобы, что не работает – это некорректное подключение!

Последовательно соединять ленты, как указано на рисунке ниже – нельзя! Каждый отрезок, тем более, когда он длиннее пяти метров,  подсоединяется только параллельно.

Правильно же светодиодные ленты подключаются так:

При правильном  подключении и соблюдении всех тонкостей монтажа светодиодная лента станет идеальным источником, как основного, так и дополнительного освещения.

Важно не совершать досадных ошибок, чтобы впоследствии все долго и исправно работало

Сборка и монтаж системы

Собираем электрическую схему

Для начала нам необходимо собрать и протестировать схему, которая будет управлять включением и выключением нашей подсветки.

Проще это делать, когда все детали находятся в разобранном виде – так нам не придется бегать по лестнице при настройке каждого элемента:

Контроллер подключаем к компьютеру и загружаем в него управляющий код. В принципе, при наличии навыков программирования разобраться в принципе работы и написать свою схему довольно просто, но если это входит в перечень ваших умений – не беда. Стандартных «прошивок» для контроллеров в сети вполне достаточно.

Вариант схемы для подсветки

• Далее устанавливаем запрограммированный контроллер на плату, соединяем с драйверами светодиодов и подключаем к выходам на ленты.
• Отдельно присоединяем два вывода для сенсоров, которые будут контролировать включение системы.
• Если будет использоваться фотоэлемент – добавляем еще один вывод.

Программный код. Если умеете, можно написать самостоятельно.

Кроме всей этой мудреной автоматики специалисты рекомендуют добавить простой выключатель, который даст возможность обесточить систему при неполадках или сбоях в работе, или же перевести ее в постоянный режим.

Монтаж деталей

Когда система собрана и все работает, можно начинать монтаж.

Светодиодная подсветка лестницы своими руками собирается в такой последовательности:

От лент отрезаем нужное количество фрагментов требуемого размера. Для нарезки используем ножницы, внимательно следя за тем, чтобы линия разреза не проходила через диод или резистор.

Режем ленту правильно

На концы лент надеваем специальные коннекторы. Можно, конечно, и припаять провода, но так соединение получится более надежным. Да и скорость работы возрастет.

• Обезжирив поверхности ступенек ацетоном, приклеиваем к ним светодиодные ленты. Провода заводим на тыльную сторону подступенков либо через проделанные отверстия, либо просто через щель меду ступенькой и стеной.
• Для формирования направленного светового потока ленты можно монтировать в специальных П-образных профилях.
• Альтернативой профилю может служить паз, проделанный в нижней части ступени, но этот вариант лучше реализовывать непосредственно в процессе постройки лестницы. В противном случае придется вырезать каналы фрезером, скорчившись под ступенями.
• Напротив верхней и нижней ступенек в стене проделываем отверстия. В отверстия устанавливаем подрозетники и утапливаем в них сенсорные датчики.
• Провода от датчиков по штробам заводим под ступеньки на нижнюю сторону лестницы.

Проводка в кабель-канале

• На одном из косоуров крепим кабель-канал. Для временной фиксации кабелей можно использовать пластиковые хомуты.
• Коробку с управляющим модулем закрепляем в скрытом от посторонних глаз месте.
• Соединяем все проводники и подключаем кабели к коннекторам на плате.

Далее можно проводить тестовый пуск системы. Если все работает исправно, значит, пора закрывать кабель-канал крышкой.

Фото результата нашей работы

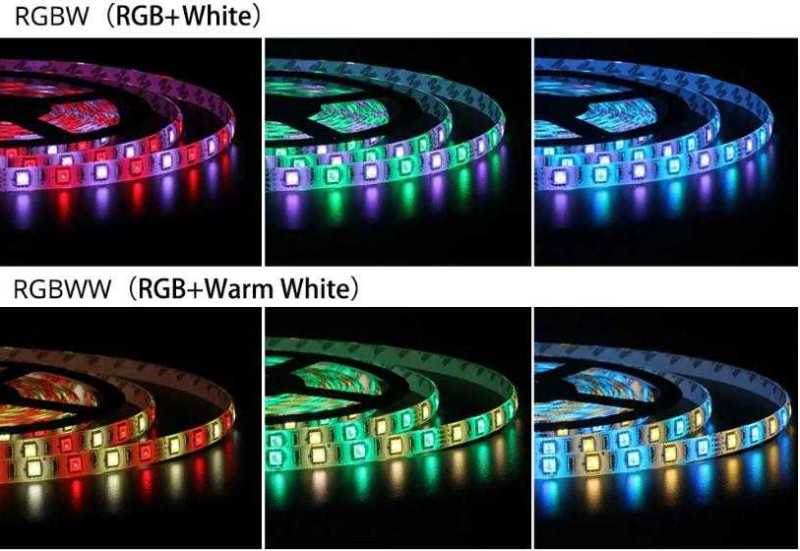

Светодиодные ленты RGB, RGBW и RGBWW

Эти варианты относятся к полихромным, то есть многоцветным и могут светиться разными оттенками. За счет этого обеспечиваются огромные возможности в оформлении помещений и подсветке различных ниш или мебели.

По сути, светодиодная лента – это набор из резисторов и полупроводников, расположенных на печатной плате, которая чаще всего имеет белый цвет для улучшения отражающих свойств.

В первую очередь нужно разобраться, чем отличаются разноцветные ленты от одноцветных, чтобы понять общие принципы работы. В монохромных лентах белое свечение дает люминофор – состав, преобразующий электричество в излучение. Свет у такого варианта мягкий и равномерный. Подсветка создает комфортную для глаз атмосферу.

Выбор оттенков в светодиодных лентах огромен – более 15 миллионов вариантов.

В многоцветных вариантах все оттенки образуются в результате сочетания красного, синего и зеленого цветов (в том числе и белый). Так как в разных лентах применяют различные светодиоды, характеристики которых могут различаться, то получить такой же белый свет, как в монохромном варианте сложно, но в целом он хорошего качества.

Расшифровка

Каждый тип имеет свои особенности, которые несложно узнать по маркировке. Поэтому стоит разобраться в обозначениях, чтобы ориентироваться в теме и подбирать ту разновидность, которая подойдет лучше всего:

1. RGB – самое простое решение, которое появилось первым и используется до сих пор. В нем три цвета R – красный, G – зеленый и B – синий. Полноцветная система, которая состоит из трех монохромных каналов, подключаемых независимо друг от друга, что обеспечивает широкие настройки и большое количество возможных оттенков.
2. RGBW – усовершенствованная лента, в которой к трем стандартным цветам добавлен холодный белый (White) с цветовой температурой в 6000 К. Если сравнивать RGB и RGBW разница в одном диоде, но за счет него количество оттенков становится еще больше, также при необходимости можно включить чистый белый свет.
3. Что значит RGBWW. Тут есть еще один белый светодиод, но в отличие от первого он имеет теплый белый свет с температурой 2700-2900 К.

Дополнительные элементы позволяют получить новые оттенки, которые невозможно настроить на стандартной ленте.

Прижимной коннектор

Для подключения данного вида выдвиньте прижимную пластину и вставьте конец ленты во внутрь гнезда до упора.

Чтобы зафиксировать ее там и создать контакт, необходимо задвинуть обратно пластинку на свое место.

После этого обязательно проверьте надежность фиксации, слегка потянув за светодиодную ленту.

Преимуществом такого подключения являются его габариты. Такие коннекторы самые маленькие как по ширине, так и по высоте.

соединение светодиодных лент
соединение светодиодных лент

Однако в отличие от предыдущей модели, здесь вы абсолютно не видите состояние контактов внутри и насколько плотно и надежно они соединены между собой.

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Разрезание светодиодной ленты

Режется LED-лента не в любом месте, где вздумается. Это обусловлено особенностью соединения элементов: в одном отрезке диоды следуют друг за другом в цепочке последовательно, следующий же сектор соединяется с предыдущим параллельно.

Резать ленты можно по контактным площадкам, разделяющим осветительные модули друг от друга. Для удобства она маркируется пунктиром или значком «ножницы».

Когда производитель не сделал маркировку, то разрез светодиодной ленты всегда выполняем  в месте соединительного контакта секций осветительных элементов. Либо – ориентироваться по количеству допустимых диодов на отрезке, чтобы отрезать там, где нужно и не испортить модуль.

RGB-лента имеет четырехконтактную площадку. При ее разрезе нужно учитывать эти соединения. Каждый элемент питается отдельно и имеет собственную площадку

Важно при разрезе не повредить участок, чтобы подсветка впоследствии корректно работала

При разрезании пылевлагозащищенных светодиодных лент сначала разрезается силиконовый слой канцелярским ножом, а потом уже сами осветительные модули обычными ножницами.

Как сделать фитолампу?

В домашних условиях светодиодную фитолампу для растений своими руками можно сделать за 1,5-2 часа без особенных инструментов. Достаточно разобраться в необходимых материалах и правильно произвести расчеты

Также в процессе изготовления фитолампы своими руками важно уметь держать в руках паяльник

Выбор светодиодов

Источником света могут быть как светодиоды, так и светодиодные ленты с длиной волны около 450 для синих и 660 для красных диодов. Светодиоды допускают корректировку освещения, когда росткам понадобится меньше красного цвета. Ленты обходятся дешевле, но придется размещать две полоски – красного и синего цветов: таким образом, пропорции спектров будут нарушены и эффективность работы снизится.

Что касается пропорций красных и синих светодиодов, то на стадии развития ростков и до появления первых 3-4 листков рекомендуется использовать соотношение светодиода красного цвета к синему 2:1. Дальше росткам требуется больше синего цвета, поэтому пропорция меняется на 1:1.

Существуют специальные светодиодные ленты, которые, помимо универсального сине-красного излучения, содержат часть теплого белого и зеленого. Они не первичны для растений, но необходимы для полноценного цикла развития.

Расчет потребляемого света

Интенсивность светодиодного освещения и количество фитоламп определяется не только количеством, но и местом расположения рассады. Если она находится на подоконнике, то количество необходимого света составит 40 Вт/м², примерно 80 Вт/м² потребуется при отсутствии дневного света. Гроубоксы стандартно оборудованы осветительными приборами из расчета 150 Вт/м².

Если рассматривать расчет света более точно, то его можно определить по формуле Ф= E×S/Kи. Расшифровывается она так:

1. Ф – световой поток, измеряется в люменах (лм).
2. E – освещенность, необходимая для выращиваемого вида растения, измеряется в люксах (лк).
3. S – площадь освещения, м².
4. Kи – коэффициент потери света из-за рассеивания.

Даже при точном вычислении необходимого освещения лампу рекомендуется оснастить отражателями, особенно если она выполнена на основе светодиодных лент. Расчеты необходимого количества света могут оказаться бессмысленными при неправильном расположении осветителя относительно ростков либо когда угол рассеивания слишком мал или нет пересечения между излучением.

Расчет драйвера для светодиодов

Чтобы подобрать блок питания для светодиодной лампы, в первую очередь потребуется вычислить общее падение напряжения всех диодов. Этот параметр указан в описании диода. Затем подберите драйвер так, чтобы суммарное напряжение диодов оказалось меньше, чем выходное напряжение драйвера. На блок питания напряжением 60-83 В можно установить 24-33 диода с падением напряжения по 2,5 В, потому что 24 х 2,5 = 60 В, а 33 х 2,5 = 82,5 В.

Оптимальная мощность блока – 50 Вт. Если в лампе будет много светодиодов, вместо одного мощного драйвера рекомендуется взять несколько маломощных. Блоку питания с мощностью от 100 Вт потребуется сильное охлаждение, и он обойдется дороже двух блоков по 50 Вт. Дополнительным преимуществом в раздельном питании участков лампы окажется удобство ремонта.

Каркас для фитолампы

В качестве каркаса оптимальным материалом считается алюминиевый профиль либо алюминиевая пластина. Диоды нагреваются у основания, а алюминиевая основа рассеивает выделенное тепло. Также используются жестяные пластины, но этот материал хуже отводит тепло, поэтому может потребоваться дополнительное пассивное охлаждение, например в виде радиатора. Собрать устройство можно и из корпуса производственной люминесцентной лампы.

В зависимости от материала для лампы конструкция будет меняться, поэтому точной схемы изготовления нет.

Крепим светодиоды на профиль

Для крепления диодов к профилю или пластине понадобится термоклей и обезжиривающая жидкость (спирт, растворитель).

Последовательность действий:

1. Очистить и обезжирить поверхность пластины/профиля;
2. Обезжирить заднюю сторону светодиода;
3. Нанести термоклей ровным слоем по всей площади основания светодиода.
4. Приклеить светодиоды разного цвета, располагая «плюс» с одной и той же стороны у каждого.

Схемы соединения и пайка

Провода нужно припаять к матрицам диодов, учитывая полярность — «плюс» одного диода соединяется куском провода с «минусом» другого, и так до конца цепи. Во время пайки пользуйтесь металлическим пинцетом в качестве теплоотвода, чтобы не перегреть диоды.

После этого к крайним светодиодам припаивается 2 длинных провода. На каждом из них необходимо сделать пометки «+» и «-» соответственно. Эти провода подключаются к драйверу по схеме, указанной на самом драйвере или в его инструкции. Готово, можно использовать лампу по назначению.
