Как выбрать контроллер для светодиодной ленты

Виды монтажа светодиодной ленты

Монтаж светодиодной ленты возможен несколькими способами:

Алюминиевый профиль. Его конструкция предварительно устанавливается вдоль размеченной траектории, затем в сам канал клеится плата с клейким основанием. После вся конструкция закрывается пластиковым профилем, который создает равномерное рассеивание света.

Процесс монтажа СДЛ при помощи алюминиевого профиля

Плюсы: применяется для длинных плат большой мощности (более14 Вт); алюминий отводит тепло, тем самым не позволяя кристаллам перегреваться, в отличие от пластиковых каналов; ровное основание и аккуратный внешний вид.

Минусы: более высокая цена и время, затраченное на установку профиля.

Алюминиевый скотч. Крепится вдоль намеченного пути крепления платы, затем на него наносится клей, на который крепится СДЛ.

Плюсы: отводит тепло, простота эксплуатации, применяется для плат маленькой и средней мощности.

Минус: внешний вид.

Другие способы крепления: пластиковые хомуты, нейлоновые стяжки, монтажные клипсы.

Данные способы применимы при расположении СДЛ в невидимом месте, т.к. портится визуальное восприятие.

Двусторонний скотч и/или клей. Один из простых и надежных методов.

Во всех указанных способах СДЛ крепится только по прямой траектории, при наличии поворотов, углов, необходимо разрезать её и соединить при помощи пайки или коннектора.

Как приклеить светодиодную ленту

1. Подготовить поверхность: выровнять от бугорков, впадин, трещин, очистить и обезжирить. Металлические и пластиковые поверхности обезжириваются ацетоном или уайт-спирит; окрашенные – уксусом. Деревянные поверхности также должны быть покрыты лаком или краской.
2. На подготовленную поверхность ровной линией наносится разметка (траектория) крепления СДЛ.
3. Наклеить СДЛ с использованием удобного метода:
4. двусторонний акриловый скотч 3М, как правило, нанесен на плату с обратной стороны. Постепенно открывая клейкую сторону, она плотно прижимается к обработанной поверхности.

Крепление ленты на двусторонний скотч (самоклеящаяся основа)

Клей (супер клей, момент монтаж, жидкие гвозди). Наносится вдоль траектории небольшими порциями через каждые 5 – 10 см. Затем плотно прижимают и фиксируют СДЛ.

Плюсы: быстрый контакт и сцепление с поверхностью.

Минус: отсутствие теплоотводящих свойств, что приводит к перегреву кристаллов.

Резка и соединение ленты

Резка ленты необходима в следующих случаях:

• изменение уровня (углы, повороты);
• укорачивание до необходимой длины.

Резка проводится ножницами в указанном на плате месте (пунктирная лента и/или значок ножницы). Разрез в не положенном месте приведет к нарушению схемы питания.

Место обозначения разреза на различных лентах

Для соединения/удлинения/наращивания СДЛ применяют основные два способа: пайка или коннектор (раздел «Подключение питания с помощью LED коннектора», «Подключение питания способом пайки припоем»).

Популярные схемы подключения

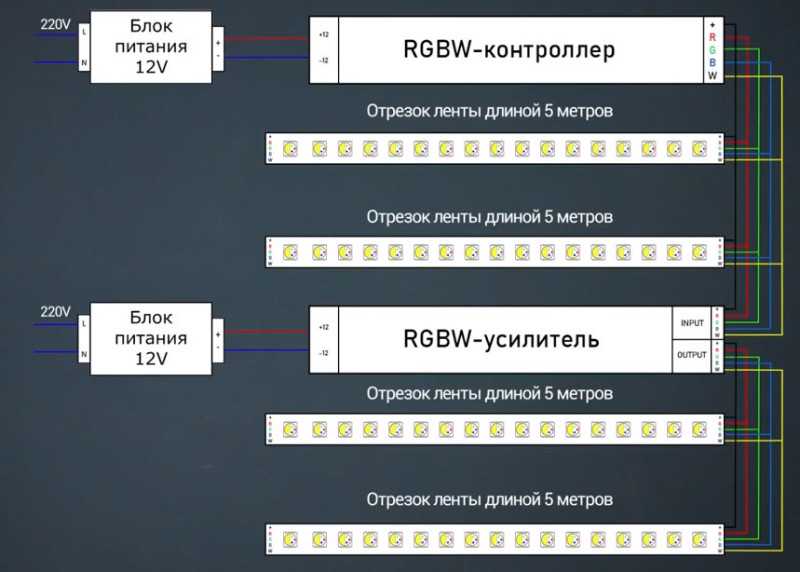

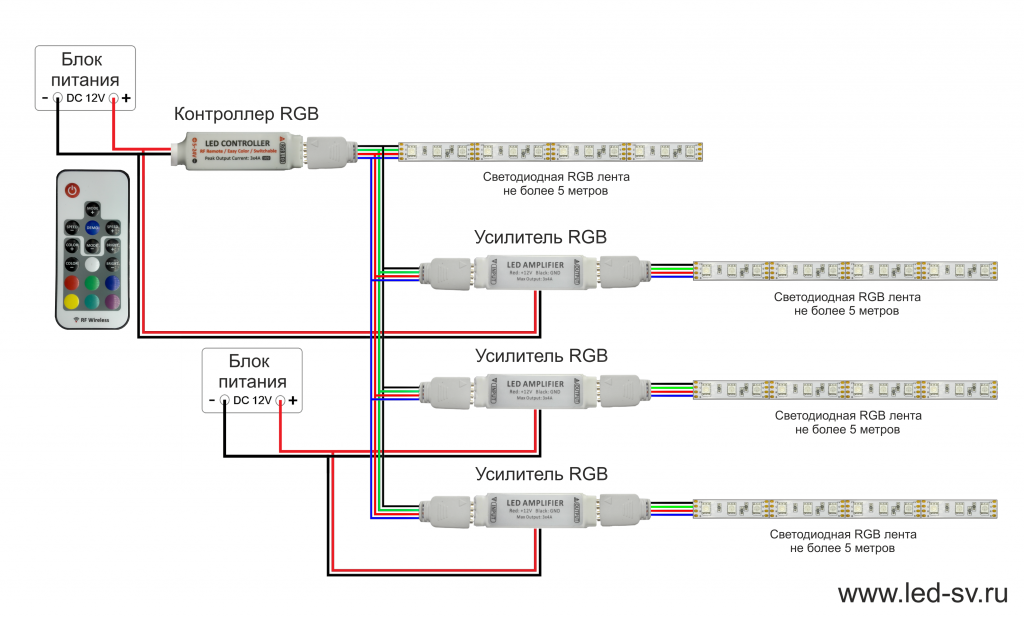

Вот наиболее применяемые схемы подключения RGB усилителей. Светодиодная подсветка длиной 20 метров:

Как видите, в этой схеме два блока питания. Один из них идет
на RGB контроллер и первые 10 метров Led ленты.

Второй блок подключен непосредственно к усилителю и уже от него запитаны оставшиеся 10 метров ленты. При этом все участки по 5 метров подключены параллельно.

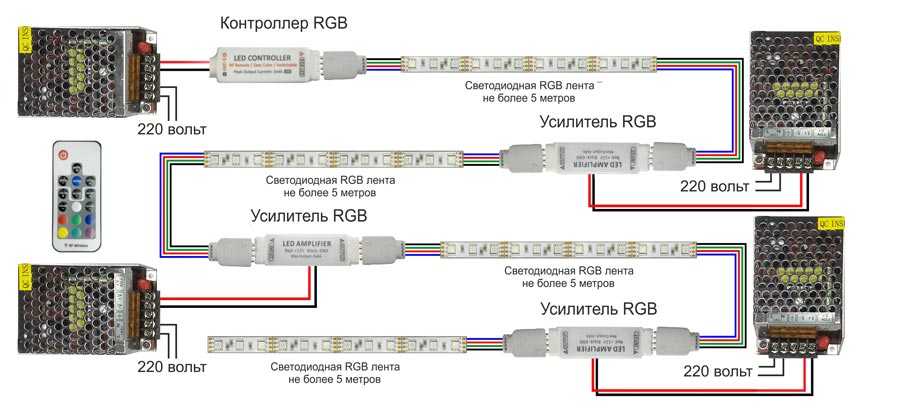

При использовании одного мощного источника питания, схема
будет выглядеть уже следующим образом:

А вот схема, которая содержит в себе диммер, а не
контроллер.

Только не подключайте усилители от диммеров на 220В. Здесь
должны использоваться устройства только на 12/24В, запитываемые от блоков
питания.

Диммер ставится после блока, а уже от него идет параллельное
подключение отрезка подсветки в 5 метров и RGB усилителя. Далее присоединяется
еще один кусок Led ленты.

Заметьте, что входной сигнал для усилителя можно брать как с начала светодиодной ленты.

Так и с ее конца.

Главное соблюсти полярность и последовательность: блок питания — контроллер — лента №1 — усилитель — лента №2 — усилитель — лента №3 и т.д.

Особенности контроллеров

Контроллер для светодиодного освещения представляет собой управляющее устройство, задающее и контролирующее режимы свечения RGB-ленты (трехцветной светодиодной, где R-красный, G-зеленый, B-синий цвет, смешивание этих цветов позволяет получать абсолютно любые оттенки). Блок может управлять яркостью свечения, задавать режимы мерцания, чередования цветов, управлять цветом свечения.

Подключают RGB-контроллер между блоком питания и самой светодиодной лентой. Устройство оборудовано 4 выводами: три из них подключаются отдельно к каждой цветовой диодной дорожке, четвертый V+ — общий канал питания.

При выборе контроллера нужно обращать внимание на общую мощность светодиодной цепи. Контролирующий блок должен иметь ресурс мощности на 10-15% больше

Если такой возожности нет, между ним и диодами ставится усилитель.

Контроллеры бывают разными не только по мощности, но и по многим другим параметрам. Среди них способ управления, наличие кнопок, возможность программирования.

Способы управления

Этот параметр нужно выбирать исходя из того, как часто вы хотите менять программу освещения и с какой дистанции.

1. Без пульта. Программируется непосредственно на самом блоке. Подходит, если программа будет меняться нечасто.
2. С пультом ИК. Это наиболее дешевый вариант. Радиус действия пульта – 10 м. ИК глазок должен находиться в зоне прямого действия. В случае утери пульта, его можно легко заменить на новый.
3. С Wi-Fi управлением. Контролировать освещение можно со смартфона или ПК, независимо от места нахождения.
4. Звуковые. Подстраиваются под звуковые колебания окружающего пространства, обычно используются для создания светомузыки.

Сами блоки и пульты к ним могут быть кнопочными или сенсорными.

Программирование

Лед контроллеры могут быть программируемыми вручную или запрограммированными производителем. Разумеется, чем больше функциональные возможности устройства, тем дороже оно стоит.

Контроллер для светодиодной ленты: что это?

Чисто технически RGB-контроллер является З-х канальным устройством.

Его процессор управляет диммированием отдельных каналов светодиодной ленты в такой последовательности:

1. I-ый канал — красным (R) цветом.
2. II-ой канал — зеленым (G) цветом.
3. III-ий канал — синим (B) цветом.

Так, включение первого канала активизирует красный светодиод, второго — зеленый, а третьего — синий. Одновременное включение первого и второго каналов даст свечение оранжевого цвета, первого и третьего – фиолетового и т.д. Одновременное включение всех З-х цветов дает цвет, который мы воспринимаем, как белый.

Для полноценного функционирования многоцветной (RGB) светодиодной ленты использование контроллера обязательно, поскольку это устройство дает возможность пользователю:

• выбирать цвет светодиодной подсветки;
• настраивать разные программы по смене цветов ленты.

При этом контроллеры могут иметь различные варианты управления: от самого простого (кнопочного), до современного управления по WI-FI (со смартфона либо планшета).

Среди основных видов контроллеров, которые предлагаются производителями, можно выделить такие:

• инфракрасный – позволяет регулировать интенсивность и цвет подсветки посредством ИК-пульта. Такой контроллер будет самым недорогим и простым из всех вариантов;

радиоканальный – управляет светодиодной подсветкой путем передачи с пульта ДУ радиосигнала. Это делает возможным управление ее цветом и интенсивностью на довольно больших расстояниях;
WI-FI – позволяет управлять подсветкой при помощи специальной программы Magic Color, установленной на смартфон;
DMX – относится к профессиональной серии. К такому устройству одновременно можно подключать до 170-ти независимых светодиодных лент различной длины. Как правило, такие контроллеры используют для обустройства подсветки на крупных объектах (к примеру, в торговых либо развлекательных центрах, ночных клубах и пр.).

Что это такое

Для нормальной работы светодиодных светильников требуется специальный контроллер. Он представляет собой блок, который отвечает за режимы работы светодиодов. Сама аббревиатура расшифровывается, как Red Green Blue (красный, зелёный, синий), что означает названия трёх основных типов цвета. Контроллер управляет режимом мигания, цветом свечения ленты, яркостью, смешиванием основных цветов, которые в результате дают самые разные оттенки.

Нулевая интенсивность каждого из трёх компонентов дает самый темный цвет (чёрный), а полная интенсивность каждого дает белый. Качество этого белого цвета зависит от природы первичных источников света, но при условии, если они правильно сбалансированы. В результате получается нейтральный белый цвет. Когда степенb интенсивности всех компонентов одинаковы, в результате получается оттенок серого. Он может быть темнее или светлее в зависимости от интенсивности. В случае? если степени интенсивности различны, в конечном итоге получается оттенок, более или менее насыщенный в зависимости от разницы самых сильных и самых слабых степеней интенсивностей основных цветов.

Само устройство является переключателем цепей источника питания к потребителю. Все три цвета могут быть в виде разных кристаллов либо изготовлены в виде отельного в одном корпусе светодиода, как, например, в SMD 5050.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Подключение светодиодной ленты к блоку питания

Процедура состоит из решения трех основных пунктов:

• определение полярности;
• подбор сечения проводки;
• выбор схемы.

Рассмотрим их подробнее, чтобы все сделать быстро и без особых проблем.

Полярность подключения

Любой 12-вольтовой блок питания снабжен клеммами, которые имеют противоположные знаки «+» и «–». Когда клеммы заменяются проводами, их помечают разным цветом. В большинстве своем плюсу соответствует красный провод, а вот минус может быть окрашен синим или черным цветом. Таким же образом помечаются провода светодиодной ленты. Подключать нужно соответственно: плюс – к плюсу, минус – к минусу.

Выбор сечения провода

Отличительной особенностью светодиодных лент является их относительно высокая мощность при низком напряжении. Именно с этим связана необходимость в большом токе. К примеру, если для лампы накаливания 70 Вт необходим ток 300 мА, то для светодиодной ленты, имеющей такую же мощность, потребуется 7 А.

При подключении светодиодной ленты нужно ответственно отнестись к подбору сечения проводки.

Чтобы подключить ленту к БП, вполне подойдет провод сечением 1,5 кв. мм, поскольку мощность потребления у светодиодных ленты сравнительно небольшая.

Выбор схемы включения

Чтобы правильно его сделать, нужно учитывать длину и тип светодиодной ленты. Для последовательного соединения к боку питания подойдут маленькие полосы (максимум 5 метров длиной). Плюс светодиодного устройства присоединяем к плюсу блока питания, а минус – к минусу. Если у вас RGB-лента, то следует установить контроллер между лентой и блоком питания.

Смотрите видео, в котором рассказывается, как правильно подключить блок питания к светодиодной ленте:

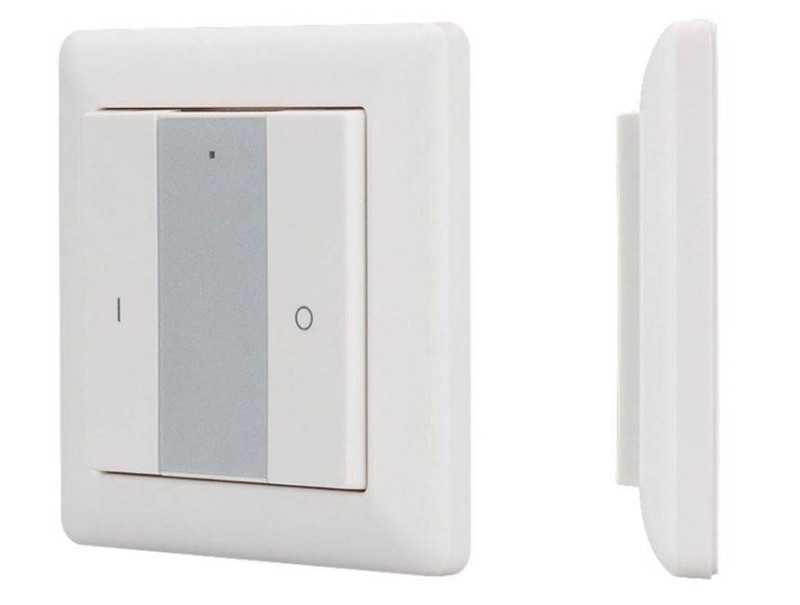

Кнопочные

Конструкции для регулирования света при помощи кнопок своим внешним видом напоминают обычные выключатели. Для регулировки яркости подобным прибором нужно лишь нажимать на клавишу быстрое нажатие включает и выключает устройство, а длительное регулирует саму яркость.

Панель SR-EN9001-RF-UP White

Панель предназначается для управления и контроля светодиодных лент, все действия совершаются благодаря радиоканалу. Элементами питания в данном приборе выступают батарейки, монтаж осуществляется накладным способом, а само управление происходит при помощи специального пульта.

Панель SR-EN9001-RF-UP White Достоинства:

• небольшие габариты
• легкость при монтаже и в использовании.

 Недостатки:

цена довольно высокая.

LN-MINI-DIM (12-24v, 1x6A)

Компактный прибор, оснащенный кнопками, для управления, которые размещены на поверхности корпуса. Относится к накладному типу, напряжение может достигать 12, 24 В. Подключаются ленты типа LED, также модули ШИМ.

LN-MINI-DIM (12-24v, 1x6A) Достоинства:

• размеры устройства небольшие;
• легко монтируется;
• имеет низкую стоимость;
• надежная конструкция.

 Недостатки:

• модель не подойдет для сложных систем освещения;
• управление прибором не очень удобное.

Knob SR-2853K4-RF-UP White

По отзывам покупателей данная модель является очень качественной. Двухзонный выключатель работает за счет радиоволн, при коротком нажатии освещение включается или отключается, при длительном активируется режим диммирования. Для того, чтобы регулятор работал, используют контроллеры из серии SR-1009x, которые способны одновременно регулировать работу нескольких диодных панелей, а источником питания выступает батарея (CR2430). Модель подойдет для управления лентами одного цвета, а также другими светильниками, работающими на светодиодах.

Knob SR-2853K4-RF-UP White Достоинства:

• работает без подключения проводов (автономно);
• легко устанавливается;
• имеет дополнительное управление с дистанционного пульта или при помощи телефона при наличии Wi-Fi;
• режим включения, выключения осуществляется плавно;
• есть индикатор передачи команд.

Недостатки:

• цена высокая;
• по истечению времени необходима замена элементов питания, а точнее батареек.

Для чего нужен усилитель

Увеличивая
количество усилителей в одной схеме, можно подключить любую мощность
светодиодной ленты, без оглядки на мощность самого контроллера. Правда при
наличии соответствующего блока питания.

Все кто впервые сталкивался с вопросом, как правильно подключить светодиодную ленту, обязательно натыкался на главное ограничение: нельзя подключать последовательно более 5 метров ленты.

Так вот, благодаря одной маленькой коробочке, это правило можно некоторым образом обойти. Вот схема того, как вы сможете последовательно наращивать метраж своей подсветки, добавляя через каждые 5 метров по одному усилителю.

Монтировать такое количество блоков питания вовсе не обязательно, при условии что у вас есть один более мощный и все усилители будут запитаны от него.

Конечно никто не мешает вам установить дополнительный контроллер для каждого отрезка. Но в этом случае вам понадобятся несколько независимых пультов управления. И здесь встает вопрос — как вы будете их синхронизировать по цветам?

Есть вариант с установкой многозонных контроллеров, однако это выйдет в разы дороже.

С простыми
девайсами получится такая картина, когда одна половина освещения будет гореть
одним цветом, а вторая другим. При этом смена цветов будет происходить с
запаздыванием и визуально различимой задержкой.

Толку от таких контроллеров будет мало. Всю полную информацию по этим устройствам можете найти в статье ниже. Узнаете для себя много нового.

Включив же в схему усилитель, вы без лишних затрат сможете синхронно управлять подключенной подсветкой на всей протяженности. При этом без каких-либо потерь яркости.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство использования, компактность.
• Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
• Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

• Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования

Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали

В общем, перед покупкой продумайте все детали.

Подключение

Выбирая регулятор для светодиодного полотна следует помнить, что подойдет тот, что работает с тем же напряжением, то есть 12 или 24 В. При сборе схемы подключения, необходимо помнить, что размещать диммер следует только между трансформатором и светодиодным полотном, таким образом работа устройства будет стабильной и функциональной. Схема разрабатывается в соответствии с типом полотна и его длины. Подключение устройства — процедура простая и не требующая каких-либо специальных приборов для е осуществления. Знание основ электрики позволит самостоятельно совершить все действия, без привлечения специалиста.

Итак, чтобы диммер заработал достаточно подключить его между блоком питания и самой СДЛ. Конечно не следует забывать о том, что соблюдение полярностей и входов и выходов должно быть соблюдено. Подключение абсолютно одинаково как у одноканальных, так и у многоканальных плат, вот только при подсоединении второй, у владельцев появится возможность не только контролировать общую яркость, но и непосредственно каждый цвет в отдельности.

Способы управления светодиодной лентой

Теперь разберемся со способами управления LED-лентами посредством диммеров и RGB-контроллеров. Это хорошо всем знакомые пульты дистанционного управления: радиочастотные и инфракрасные, панели управления: беспроводные настенные\встраиваемые, проводные (устанавливаемые в разрыв электроцепи между блоком питания и лентой).

Пульты и панели управления

Команды, подаваемые с пульта/панели, принимаются диммером или контроллером, обрабатываются электроникой и исполняются в виде изменений параметров светового потока. Все просто и удобно. Вооружившись пультом, можно управлять LED-освещением, не сходя с любимого дивана и не отрываясь от просмотра футбольного матча или сериала.

Для одной зоны освещения, например потолка, достаточно комплекта из диммера/контроллера и пульта, продаваемых в одном наборе.

При необходимости организации многозонального управления контроллерами/диммерами с одного пульта/панели, все приборы покупаются отдельно. Типовой пример: нужно управлять 3 областями подсветки. Решение: покупаем трехзональный пульт плюс 3 контроллера. Итог: управляем каждой зоной по отдельности.

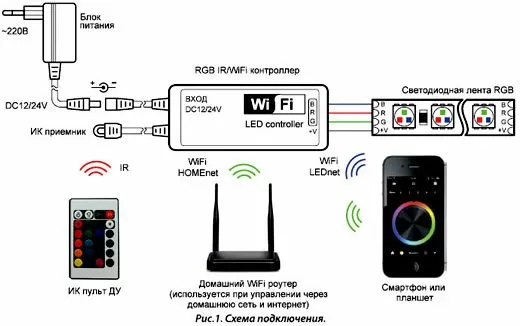

Управление светодиодной лентой со смартфона по Wi-Fi

Наши смартфоны стали поистине универсальным средством управления всевозможными бытовыми приборами и системами. Теперь возможно управлять и LED-лентами в одноцветном и многоцветном исполнении.

Требуется лишь приобрести контроллер, поддерживающий WiFi-управление. Команды с Вашего смартфона могут передаваться по Wi-Fi протоколу непосредственно на RGB-контроллер или на сетевой роутер с последующей ретрансляцией сигнала. Понадобится и программное обеспечение, которое можно скачать на PlayMarket.

Виды контроллеров

Для светодиодов в РГБ-ленте применяют несколько модификаций контроллеров. При этом они могут различаться между собой по нескольким признакам:

1. Внешнему исполнению. Блок управления оснащается защитой от внешних факторов, либо нет.
2. Типу монтажа. Корпус устройства содержит либо специальные отверстия под шурупы, либо включает рейку (для установки в электрощиток), либо другие системы крепежа.
3. Методу управления. Оснащаются как простейшей системой — кнопками, так и более усовершенствованными — радиочастотными пультами или через WiFi-сеть со смартфона.

По виду системы управления контроллеры для светодиодных лент могут иметь следующие модификации:

1. Без пульта.
2. С ПДУ на кнопках.
3. Пульт с сенсорным экраном.
4. Со встраиваемыми сенсорными дисплеями.
5. «Умные» контроллеры.

Максимальной функциональностью отличаются модели с пультом на сенсорном экране или с кнопками. При этом для передачи сигнала они оснащаются ИК-портом или радиочастотным модулем. Первые требуют определенной направленности в пространстве для выполнения команд, вторые — могут располагаться в любом месте, даже за стеной.

По внешнему оформлению пульты разделяются на три модификации:

1. Кнопочные.
2. Сенсорные. На панели имеется кольцо и несколько клавиш для выполнения различных функций.
3. Стационарные. В отличие от вышеописанных типов устройств данная модификация устанавливается на стену в подрозетник либо на подставку на рабочий стол.

Современные модели пультов для контроллеров светодиодных лент позволяют выполнять следующие операции:

1. Включать и отключать RGB-ленту.
2. Настраивать яркость (функция диммера включена).
3. Задавать оттенки цвета.
4. Создавать программы интенсивности, времени изменений свечения в том или ином спектре.

Если многоцветная подсветка состоит из комплекта светодиодных лент для различных зон с разными задачами, лучше воспользоваться более функциональными аудио- и Смарт-контроллерами. С их помощью можно задавать самой различной сложности программы управления и обеспечить эффект цветомузыки.

При выборе контроллера для цветной светодиодной ленты необходимо учесть ряд его технических характеристик:

Вольтаж контролирующего устройства должен точно соответствовать аналогичному параметру лед-ленты. Как правило, это 12 или 24 вольта. Их значения можно найти в описании. Немного сложнее дело обстоит с мощностью — ее нужно рассчитать. Она должна равняться суммарному значению для всех лэд-элементов. Например, если один метр светодиодной ленты потребляет 4 Вт, а общая длина = 5 метрам, то общее значение будет 20 Вт. Именно такое значение должна иметь мощность самого блока.

Аналогичным образом ведется расчет для силы тока светодиодной ленты. Так, если метр ее длины потребляется 1,2 А, значит, при протяженности в 5 м, ее общий показатель будет равен 6 А

Не менее важно выбирать блок контроля по типу корпуса. Если его монтаж планируется на улице или в сыром помещении, то он должен иметь соответствующую степень защиты

Какие ошибки могут быть допущены при выборе

Среди наиболее распространенных ошибок, которые нужно избегать при выборе контроллера для светодиодной ленты, можно выделить:

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

• Тип управления;
• Сенсорные или кнопочные;
• Выходная мощность;
• Прошивка программы.

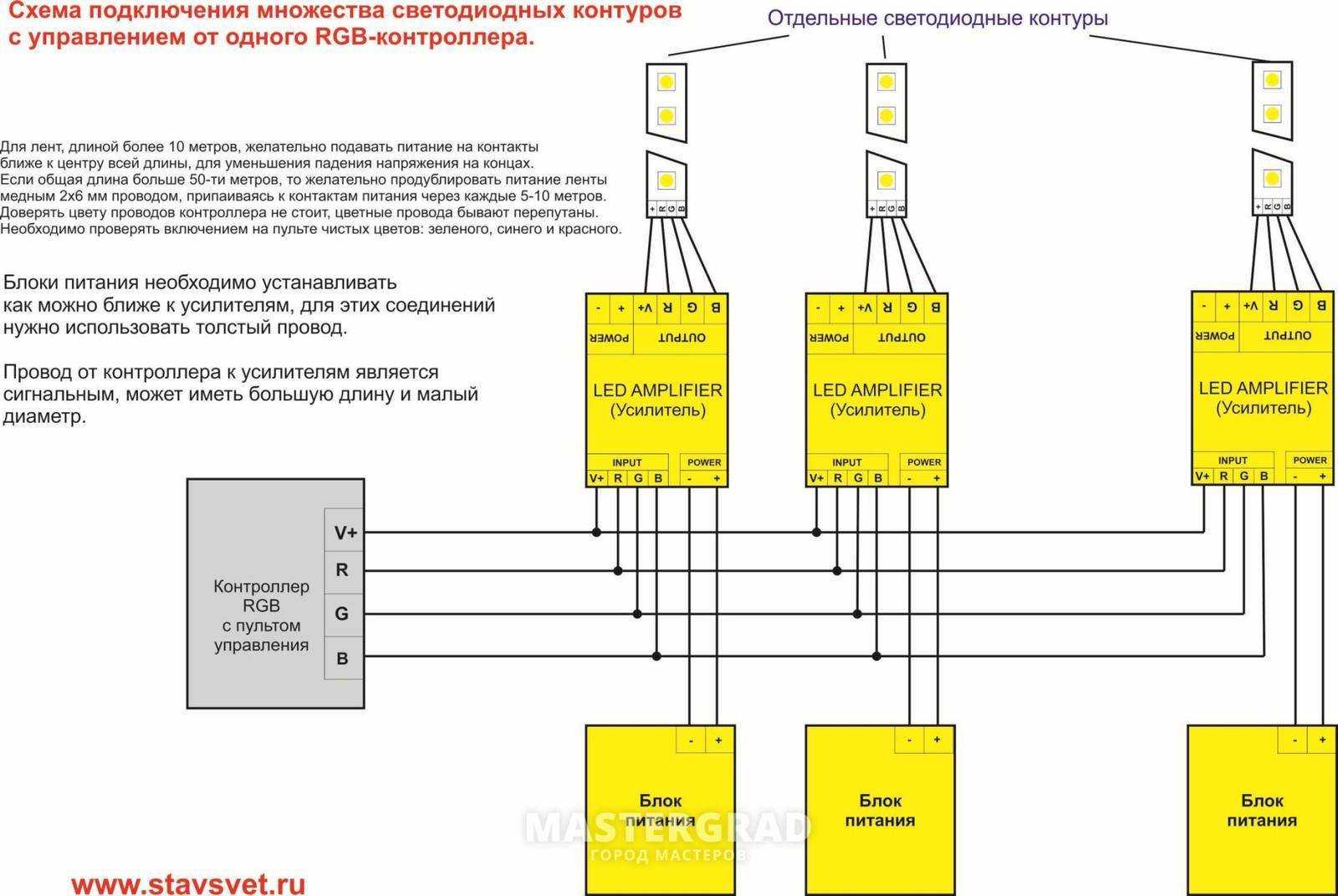

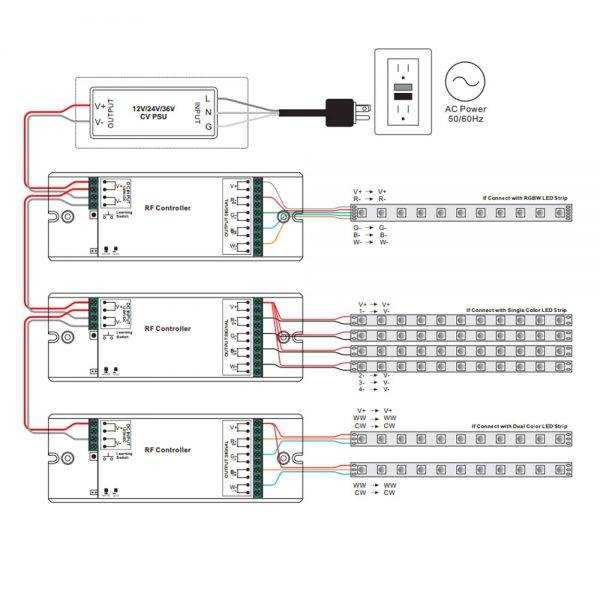

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.

1. Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

1. Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

1. Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.

1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

Подключение контроллера к светодиодной ленте

Подключение контроллера лучше осуществлять с помощью разъемов для монтажа RGB-ленты, потому что это быстрее и проще в ремонте, чем соединение с помощью пайки. Чтобы добавить отрезок достаточно надеть коннектор на конец ленты соответственно цепям. По схеме (клемма на блоке – контактный пятачок на ленте).

• Red-R;
• Green-G;
• Blue-B;
• +Vout-+Vin.

Многоцветная лента использует для питания общий плюс, а управление ведется по минусовой шине.

Контроллер может быть многозональным, это значит, что на нем предусмотрено управление более чем одной световой зоной. Вы можете подключить несколько различных участков и управлять ими независимо. В таком случае соединение будет аналогичным вышеописанному однозонному, только повторяется для каждой зоны соответственно. Некоторые модели подсоединяются к БП не через клеммные колодки, а круглым разъемом «папа», естественно, на блоке питания должно быть такое же гнездо, но типа «мама» или наоборот.

0%

RGB лента состоит из разноцветных или трехцветных светодиодов?

Зависит от конструкции – может быть и так, и так.

Трехцветных.

Разноцветных, установленных поочередно.

Верно! Не верно!

Продолжить »

На 24 В.

На 36 В.

Зависит от конструкции.

На 12 В.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не нарушить схему питания группы светодиодов.

Чтобы не испортить всю ленту.

Чтобы не вызвать короткое замыкание.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Предыдущие светодиоды забирают все напряжение.

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – она очень слабо светит.

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – можно испортить глаза.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Можно – она питается низким напряжением.

Категорически нельзя.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаПодключение и управление светодиодной лентой к arduino
Следующая
Светодиодная лентаКак подключить светодиодную ленту и не допустить ошибок

Спасибо, помогло!1Не помогло

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

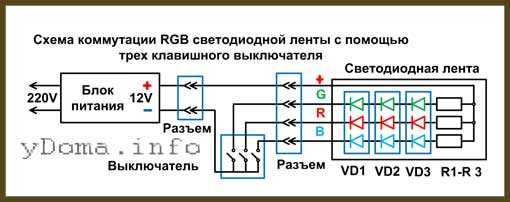

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

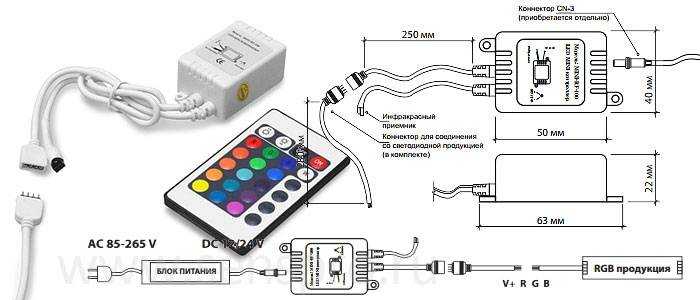

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).
